Type d'appareil	Hotte aspirante
Installation	Murale ou sous meuble
Mode d'extraction	Évacuation extérieure ou recyclage
Filtre à graisse	Oui, métallique lavable
Filtre à charbon actif	Oui, pour recyclage
Nombre de vitesses	3
Commande	Manuelle, boutons-poussoirs
Éclairage	Lampe halogène
Niveau sonore	Non précisé
Puissance d'aspiration	Non précisé
Dimensions	Non précisées
Matériau	Acier inoxydable
Consommation électrique	Non précisée
Accessoires fournis	Filtres, visserie
Entretien	Nettoyage régulier des filtres
Fonction minuterie	Oui
Mode veille	Oui
Garantie	Non précisée

FOIRE AUX QUESTIONS - DECO 62 ROSIERES

Comment régler la température du ROSIERES DECO 62 ?

Pour régler la température, tournez le bouton de commande situé sur le panneau de contrôle. Les températures varient généralement entre 50°C et 250°C. Assurez-vous que l'appareil est allumé avant de régler la température.

Quel type de cuisson peut-on réaliser avec le ROSIERES DECO 62 ?

Le ROSIERES DECO 62 permet de réaliser plusieurs types de cuisson, y compris la cuisson à la vapeur, la cuisson au four, la grillade et la cuisson au gaz selon le modèle.

Comment nettoyer le ROSIERES DECO 62 ?

Pour nettoyer le ROSIERES DECO 62, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous que l'appareil est éteint et refroidi avant le nettoyage.

Que faire si le ROSIERES DECO 62 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise de courant fonctionne. Si l'appareil ne s'allume toujours pas, consultez le manuel d'utilisation pour des instructions de dépannage ou contactez le service client.

Le ROSIERES DECO 62 émet une odeur étrange pendant l'utilisation, est-ce normal ?

Il est normal que de nouveaux appareils émettent une légère odeur lors de la première utilisation. Cela devrait disparaître après quelques utilisations. Si l'odeur persiste, assurez-vous que l'appareil est propre et ne contient pas de résidus alimentaires.

Comment régler le minuteur sur le ROSIERES DECO 62 ?

Pour régler le minuteur, tournez le bouton du minuteur sur le panneau de contrôle à la durée souhaitée. Le minuteur émettra un signal sonore lorsque le temps est écoulé.

Est-il possible de cuire plusieurs plats en même temps avec le ROSIERES DECO 62 ?

Oui, vous pouvez cuire plusieurs plats en même temps si l'appareil dispose de plusieurs niveaux. Assurez-vous que les plats sont compatibles avec les méthodes de cuisson utilisées.

Où puis-je trouver des pièces de rechange pour le ROSIERES DECO 62 ?

Les pièces de rechange peuvent être commandées directement sur le site web de ROSIERES ou chez des revendeurs agréés. Consultez le manuel d'utilisation pour plus d'informations.

MODE D'EMPLOI DECO 62 ROSIERES

Avant d'installer et/ou d'utiliser la hotte, lire attentivement et intégralement les instructions.

Avant d'installer la hotte, s'assurer que la tension (V) et la fréquence (Hz) indiqués sur la plaquette du matricule et des données techniques placée à l'intérieur de l'appareil correspondent bien à la tension et à la fréquence disponibles sur les lieux de l'installation.

Plaquette matricule et donnees techniques

La plaquette avec le matricule et les données techniques se trouve à l'intérieur de l'appareil.

Installation

Les accessoires nécessaires à l'installation de la hotte se trouvent à l'intérieur de celle-ci.

La hotte est convertible et peut donc être utilisée en version aspirante ou purificatrice. Dans le cas où elle est utilisée en version aspirante, une des deux ouvertures doit être branchée à une conduite d'évacuation reliée directement avec l'extérieur et ayant une section minimum de 150 cm².

Le plan inférieur de la hotte doit être au moins à 70 cm du plan de cuisson.

En aucun cas, la hotte ne doit être branchée sur des cheminées de dégagement d'autres appareils non électriques (chauffe-bain, chaudière, poêle...).

L'appareil ne doit pas être place au-dessus de poèles avec plaque supérieure.

Branchement electrique

Relier l'appareil au réseau électrique. Pour la tension et la fréquence, consulter la plaquette matricule placée à l'intérieur de l'appareil, en ayant soin de relier le câble à une fiche ou bien de relier l'appareil à un interrupteur unipolaire avec une distance d'ouverture des contacts d'au moins 3 mm. Brancher le câble d'alimentation, s'il est muni d'une fiche, à une prise de courant.

Le constructeur décline toute responsabilité en cas de non-respect des normes anti-accidents en vigueur et nécessaires à l'exercice normal et au fonctionnement régulier de l'installation électrique.

1) Aspiration

La hotte a une ouverture d'évacuation dans sa partie supérieure, pour utiliser cette sortie, appliquer le collier (A) qui se trouve dans le sachet des accessoires (Fig. 3).

1. Relier celui-ci grâce au tube de diamètre 125 mm à l'ouverture d'évacuation des vapeurs et odeurs dont la section minimum doit être de 150 cm². Dans le cas où

ce conduit d'évacuation ne soit pas disponible, pratiquer sur le mur une ouverture suffisante pour fixer un rideau métallique anti-intempères, ayant une section minimum de 150 cm² et relier celui-ci avec un tube au raccord de sortie de l'appareil. S'assurer que le levier de commutation aspiration-assainissement est sur la position aspiration (position E Fig. 6).

2) Assainissement

La hotte peut être transformée en fonction assainissante s'il n'existe aucune possibilité d'évacuation vers l'extérieur ou si l'on ne veut pas ôter de chaleur à la pièce. Dans ce cas, la circulation de l'air se fait par l'ouverture R (Fig. 3). Pour le fonctionnement de la hotte en version assainissante, l'usage du filtre au charbon actif est indispensable pour l'absorption des vapeurs de cuisson. Ce filtre doit être remplacé en conformité avec l'utilisation qui en est faite ou tout au moins tous les six mois.

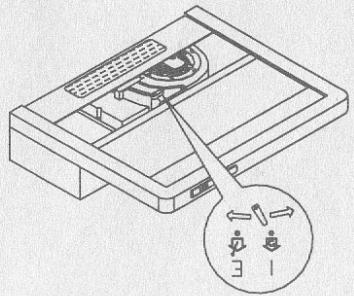

Placer le levier de commutation aspiration-filtration sur la position assainissement (position I Fig. 6).

Introduction du filtre charbon ACTIF

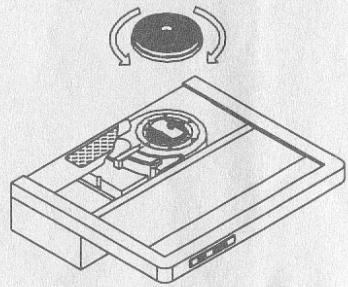

Débrancher le câble d'alimentation de la prise de courant. Au cas où le branchement serait fixe, placer l'interrupteur bipolaire sur la position 0 (zéro). Ôter les filtres métalliques anti-graisses (Fig. 2). Placer le filtre sur le support moteur et faire attention, le bouton central du support doit entrer dans la boutonnière du filtre charbon, tourner le bouton jusqu'à l'accrochage de ce dernier.

Montage

Grâce aux générales instructions et aux accessoires contenus dans le sachet placé à l'intérieur de la hotte, cette dernière peut être montée et fixée aussi bien à la paroi que sur un élément suspendu de la cuisine.

Placer la hotte à 70 cm du plan de cuisson.

1) Fixation de la hotte à la paroi.

Oter les filtres métalliques anti-graisses (Fig. 2). Placer la hotte contre le mur et marquer sur celui-ci la position des trous de soutien D et de fixation E (Fig. 5).

Pratiquer les trous sur le mur en face des références prises précédemment, en utilisant une pointe de perceuse de 6 mm de diamètre. Placer les vis tamponnées dans les trous puis visser à moitié les vis de soutien. Accrocher la hotte sur ces dernières et la fixer de l'intérieur en fermant les vis de soutien et de fixation. Relier le tube d'évacuation avec le collier A (Fig. 3). Replacer les filtres métalliques anti-graisses.

2) Fixation de la hotte à un élément suspendu de la cuisine.

Oter les filtres métalliques anti-graisses (Fig. 2). Pour l'utilisation de la hotte en version aspirante, effectuer un trou de 130mm de diamètre sur le meuble suspendu de la cuisine, en face du trou d'évacuation de la hotte. Si nécessaire, faire un trou sur le meuble afin d'introduire le cable d'alimentation.

Placer la hotte contre le meuble et marquer les références des trous de soutien F (Fig. 5).

Visser à moitié les quatre vis fournies en face des références précédemment tracées.

Accrocher la hotte sur les vis de soutien et refermer complètement les deux antérieures (Fig. 5).

Refermer les deux vis de fixation arrière (G - Fig. 5).

Relier le tube d'évacuation au collier A (Fig. 3).

Remplacer les filtres métalliques anti-graisses.

Accessions

Sur demande, la hotte est fournie avec une entretoise permettant de recouvrir l'espace entre la hotte et la par postérieure.

Fixer l'entretoise à la hotte grâce aux trois vis fournies, avant de monter cette dernière sur le meuble suspendu (Fig. 7). Placer la hotte sur le meuble suspendu, tracer sur le mur la position des deux fentes M de blocage de l'entretoise. Faire les trous en face des références précédemment tracées en utilisant une pointe pour perceuse de 6mm de diamètre. Placer les vis tamponnées dans les trous. Après avoir effectué le montage de la hotte, bloquer l'entretoise sur la paroi postérieure en fermant les vis tamponnées précédemment placées dans la paroi (Fig. 7).

Panneau de commande

Le panneau de commande (Fig. 8) est situé sur la partie frontale de la hotte et comprend :

• un commutateur à quatre positions pour la commande du moteur (0 éteint, 1^,2^,3^ vitesses) (A);
• interrupteur pour la lampe d'éclairage (B).

Si sur le panneau il y a un tableau de commandes situés sur la partie frontale de la hotte, celui-ci comprend :

1 touches pour la commande du moteur (1^,2^,3^ vitesse);

1 touches pour la lampe d'illumination;

1 touches de moteur éteint.

Entretien

Avant toute opération, s'assurer que le câble d'alimentation est débranché de la fiche de courant ou que l'interrupteur est en position 0 (zéro).

Nettoyage

Nettoyer les parties extérieures avec un produit nettoyant non corrosif, éviter d'utiliser des poudres ou des produits abrasifs ou bien des brosses.

Remplacement de l'ampoule

Avant de remplacer l'ampoule, s'assurer que l'appareil n'est pas sous tension. Ôter les filtres métalliques antigraisses (Fig. 2). Remplacer l'ampoule en utilisant les ampoules de rechange ovaries branchement E14 40W. Replacer les filtres anti-graisses.

Remplacement du filtre charbon

Voir mise en place du filtre charbon.

Nettoyage du filtre métallique anti-graisses

En fonction de l'utilisation et de toute façon tous les trois mois, les filtres métalliques anti-graisses doivent être ôtés (Fig. 2) et lavés en lave-vaisselle ou bien en eau chaude avec les produits nettoyant pour la vaisselle. Après les avoir soigneusement rincés et essuyés, les remettre à leur place.

Important

Il faudra faire attention à ce que les yeux soient toujours couverts de façon à ne pas surchauffer le filtre de la hotte. Ne pas faire de fritture en laissant la casserole sans surveillance, l'huile contenue dans la casserole pourrait surchauffer et prendre feu. Si l'huile est utilisée plusieurs fois, le risque d'autocombustion est plus grand. Il est absolument interdit de cuire avec des dégagements de flammes sous la hotte (exemple : la flambee). Ne pas utiliser la hotte en version aspirante si dans la même pièce fonctionnent déjà des appareils non électriques (de type poêle à bois, à charbon, chaudière à combustible...) qui ont une évacuation vers l'extérieur à moins que la pièce soit bien aérée.

Si la hotte est utilisée en version aspirante, s'assurer que les conditions de la conduite de dégagement soient bonnes si celle-ci n'a pas été utilisée depuis longtemps. Se rappeler de surcroît de faire attention aux normes en vigueur localement pour ce qui est du dégagement de l'air à évacuer en cas de fonctionnement en aspiration de l'appareil.

Toutes les suggestions données dans ce sens doivent être scrupuleusement observées afin d'éviter le risque d'incendie.

LE CONSTRUCTEUR DECLINE TOUTERESPONSABILITE EN CAS DE NON RESPECT DESINDICATIONS ICI REPORTEESPOURL'INSTALLATION L'ENTRETIEN ET L'UTILISATIONADEQUATE DE LA HOTTE.

LA TRADITION DU FUTUR

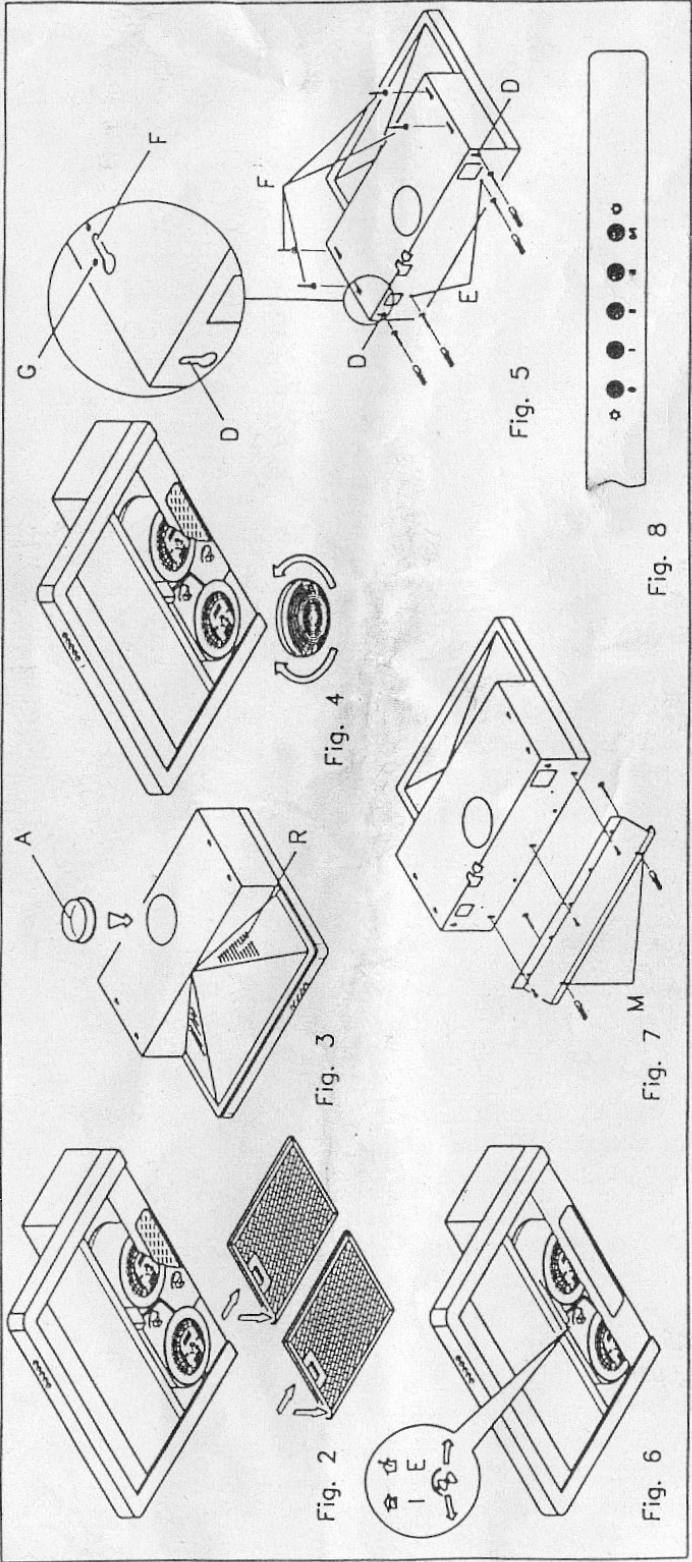

INSTRUCTIONS POUR L'INSTALLATION, L'ENTRETIEN ET L'UTILISATION DES HOTTES

MODELE DECO 62

Fig. 1
