Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RHDC 918
Version d'installation	Aspirante ou filtrante (au choix)
Diamètre d'évacuation	150 mm
Nombre de vitesses moteur	4 vitesses (signalées par voyants verts)
Éclairage	Oui, avec commande ON/OFF
Capteur	Oui, mode automatique et manuel
Réinitialisation des filtres	Voyant rouge fixe après 30h, clignotant après 120h
Matériau extérieur	Acier, cuivre ou laiton (nettoyage spécifique)
Filtres à graisse	Lavables tous les 2 mois (main ou lave-vaisselle)
Filtre à charbon	À remplacer tous les 6 mois (version filtrante)
Type d'ampoule	Halogène, ne pas toucher à mains nues
Sécurité	Couper l'alimentation avant entretien ; installation par professionnel
Alimentation électrique	220-240 V (estimation)
Consommation	Non spécifiée (se référer à l'étiquette)
Niveau sonore	Non spécifié

FOIRE AUX QUESTIONS - RHDC 918 ROSIERES

Comment installer la hotte RHDC 918 ?

L'installation doit être effectuée par un professionnel conformément aux instructions. Pour la version aspirante, prévoir une évacuation d'air de diamètre 150 mm. Éviter les coudes excessifs et utiliser un tuyau lisse. Ne pas relier à des conduites de fumées.

Quelle est la différence entre version aspirante et filtrante ?

En version aspirante, l'air est expulsé à l'extérieur via un tuyau. En version filtrante, l'air est filtré par un filtre à charbon et renvoyé dans la pièce. La version aspirante est plus efficace.

À quelle fréquence nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés au moins tous les 2 mois pour prévenir les risques d'incendie. Ils peuvent être lavés à la main avec un détergent neutre ou au lave-vaisselle.

Comment remplacer le filtre à charbon ?

Pour remplacer le filtre à charbon (uniquement en version filtrante), poussez le loquet de blocage vers l'intérieur et tournez le filtre vers le bas pour dégager les languettes. Remplacez-le au moins tous les 6 mois.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse a été sélectionnée. Si le problème persiste, contactez le service d'assistance.

Comment régler la sensibilité du capteur ?

En mode manuel, appuyez simultanément sur P5 et P4 pour entrer dans le mode sensibilité. Utilisez les touches P3 (-) et P4 (+) pour ajuster, puis appuyez sur P5 pour mémoriser.

Comment réinitialiser l'alarme des filtres ?

Lorsque le voyant L2 devient rouge fixe (30h) ou clignotant (120h), appuyez sur la touche P3 pendant 2 secondes pour réinitialiser le compteur.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez des lampes halogènes de même type. Ne touchez pas les ampoules neuves à mains nues pour éviter de les endommager.

Puis-je laver les filtres à graisse au lave-vaisselle ?

Oui, les filtres à graisse peuvent être lavés au lave-vaisselle avec un détergent neutre. Une éventuelle décoloration n'affecte pas leur efficacité.

Que faire si la hotte s'éteint pendant l'utilisation ?

Vérifiez qu'il n'y a pas de coupure de courant et que le dispositif d'interruption omnipolaire ne s'est pas déclenché. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI RHDC 918 ROSIERES

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Faire usage de gants lors des opérations d'installation et d'entretien.

Évacuation de l'air

(pour les versions aspirantes)

Réalisé le trou et installer la conduite d'évacuation de l'air (diamètre 150 mm). Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: ). Éviter les variations excessives de section du tuyau. Utiliser un tuyau le plusisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes. Ne pas relier la hotte à des conduites d'évacuation de fumées de combustion (chaudières, cheminées, poêles, etc). Pour l'évacuation de l'air, respecter les consignes des autorisés compétentes en la matière. Par ailleurs, l'air à évacuer doit être éliminé par une cavité dans le mur, sauf si cette dernière n'est pas prévue à cet effet. Équiper la pièce de prises d'air pour éviter que la hotte ne crée une pression négative à l'intérieur de la pièce (elle ne doit pas dépasser 0,04 mbar); en effet, si la hotte est utilisée conjointement à des appareillages autres qu'électriques (poêles à gaz, à huile, à charbon, etc.), les gaz d'évacuation de la source de chaleur peuvent être réaspirés.

Filtrante ou aspirante?

La hotte peut être installée en version aspirante ou en version filtrante. Le type d'installation doit être choisi d'emblée.

Pour une plus grande efficacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version aspirante

La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation (diamètre 150 mm).

Version filtrante

La hotte filtre l'air et l'expulse à l'intérieur de la pièce. Pour cette version, sont nécessaires : 1 déflecteur d'air, 1 réduction, 1 filtre à charbon. Les ouvertures d'évacuation d'air du tuyau supérieur doivent se couvrir sur la partie haute.

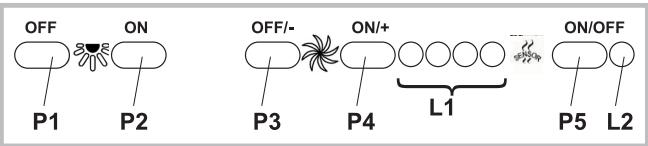

P1) OFF Eclairages: Si pressé, il arrête les éclairages. P2) ON Eclairages: Si pressé, il allume les éclairages. P3) OFF/- Moteur: Diminue la vitesse pour arriver à la vitesse minimum. Si pressé pendant 2^nd le moteur est arrêté. Si pressé pendant 2^nd lorsque la REINITIALISATION DES FILTRES est activée il remet à zéro le comptage des HEURES. P4) ON/+ Moteur: Actionne le moteur et augmente la vitesse de ce dernier pour arriver à la vitesse maximum. P5) ON/OFF: Active et déACTIVE le Capteur (en AUTOMATIQUE ou en MANUEL). En Automatique le voyant L2 est allumé et L1 signale la vitesse en cours. En Manuel le voyant L2 est éteint L1) 4 Voyants: 4 voyants VERTS. Ils signalement la vitesse paramétrée L2) 4 Voyants: VERT indique le Mode AUTOMATIQUE. ETEINT indique le Mode MANUEL. ROUGE indique la Réinitialisation des FILTRES.

REINITIALISATION DES FILTRES: elle est signalée avec le Moteur Arrêté pendant 30".

Après 30h l'voyant L2 devient ROUGE fixement.

Après 120h de voyant L2 devient ROUGE et clignote. Il est réinitialisé par P3

SENSIBILITE: En manuel, en appuyant en même temps sur P5 et P4 on entre dans le mode sensibilité. La sensibilité paramétrée sera signalée par les 4 voyants vert. A l'aide des touches P3(-) et P4(+) on paramètre la sensibilité désirée (Fig.21/A).

En appuyant sur P5 on mémoire la sensibilité et l'on revient en manuel

Entretien

Avant de procéder au nettoyage ou à une opération d'entretien, couper l'alimentation électrique.

Nettoyage de la hotte

QUAND NETTOYER LA HOTTE? La nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

NETTOYAGE EXTERNE: utiliser un chiffon humidifié à l'eau tiède et un détergent neutre (pour les hottes peintes) ; utiliser un produit spécial pour hottes en acier, cuivre ou laiton.

NETTOYAGE INTERNE: utiliser un chiffon (ou un pinceau) imbibé d'alcool éthylique dénaturé.

À ÉVITER: ne pas utiliser de produits abrasifs ou corrosifs (par exemple éponges métalliques, brosses trop dures, détergents très agressifs, etc.).

Nettoyage des filtres à graisse

QUAND NETTOYER LA HOTTE? La nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

DÉMONTAGE DES FILTRES: Pousser le blocage à hauteur de la poignée, vers l'intérieur et tirer le filtre vers le bas.

NETTOYAGE DES FILTRES: laver les filtres avec un détergent neutre à la main ou au lave-vaiselle. En cas de lavage au lave-vaiselle, une éventuelle décoration ne compromet en aucun cas l'efficacité des filtres.

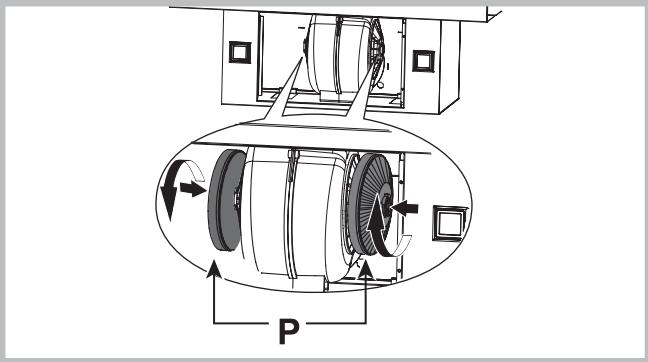

Remplacement du filtre à charbon

(uniquement pour la hotte filtrante)

QUAND CHANGER LE FILTRE ? Le changer au moins tous les 6 mois. DEMONTAGE DU FILTRE : si on utilise l'appareil en version recyclage, il faut replacer le filtre à charbons : pour les sortir, pousser le loquet de blocage vers l'intérieur et tourner le filtre vers le bas de manière à dégager les 2 languettes de leur logement.

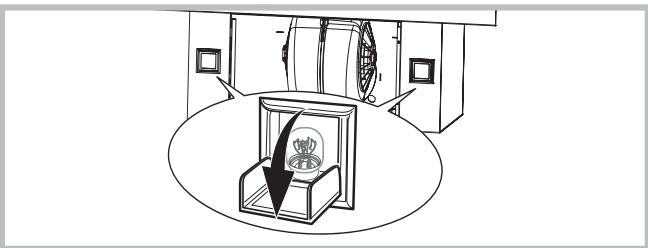

Changement des ampoules

Ouvrir le portillon des lampes halogènes en appuyant sur un côté (en face de l'inscription “PUSH”), puis relâcher.

• Les replacer par des lampes du même type.

ATTENTION: ne pas toucher les ampoules neuves à mains nues.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant. qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement :

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
