Type de produit	Lecteur de CD portable
Marque	Sony
Modèle	Discman D-830K
Catégorie	Lecteur/enregistreur de CD
Dimensions (L × l × h)	130 × 140 × 30 mm
Poids	300 g (sans piles)
Alimentation	2 piles AA (1,5 V) ou adaptateur secteur (4,5 V DC)
Consommation électrique	2,5 W (en lecture)
Formats compatibles	CD audio, CD-R, CD-RW
Fonctions de lecture	Lecture aléatoire, répétition, programmation de plages, recherche avant/arrière
Anti-saut	ESP (Electronic Shock Protection) – 10 secondes
Sorties audio	Prise casque stéréo (3,5 mm), ligne de sortie (mini-jack)
Accessoires inclus	Casque d'écoute, adaptateur secteur, télécommande filaire
Entretien et nettoyage	Nettoyer la lentille avec un souffleur spécifique ; éviter les chiffons abrasifs
Sécurité	Ne pas exposer à l'humidité, aux chocs, aux températures extrêmes
Pièces détachées	Piles AA, adaptateur secteur en option
Réparabilité	Non prévue par l'utilisateur – confier à un technicien qualifié
Couleur	Gris argenté
Type d'affichage	Écran LCD rétroéclairé (titres, durée, numéro de piste)
Période de commercialisation	Années 1990

FOIRE AUX QUESTIONS - Discman D-830K SONY

Comment insérer un CD dans le Discman D-830K ?

Ouvrez le couvercle en appuyant sur le bouton OPEN. Placez le CD sur le plateau central, face imprimée vers le haut. Refermez le couvercle jusqu'au déclic. L'appareil lit automatiquement le disque.

Quelle est l'autonomie des piles ?

Avec deux piles alcalines AA neuves, l'autonomie est d'environ 10 heures en utilisation normale (avec ESP activé). L'utilisation du mode ESP réduit l'autonomie.

Comment activer le système anti-saut (ESP) ?

Appuyez sur le bouton ESP sur l'appareil ou la télécommande. L'icône ESP s'affiche à l'écran. Cela protège la lecture des sauts lors des déplacements.

Puis-je utiliser des CD-R ou CD-RW gravés ?

Oui, le Discman D-830K lit les CD audio standard ainsi que les CD-R et CD-RW finalisés en mode audio. Les CD MP3 ne sont pas compatibles.

Comment programmer l'ordre de lecture des plages ?

En mode arrêt, appuyez sur PROG. Utilisez les touches +/- pour sélectionner une plage, puis PROG pour la valider. Répétez jusqu'à 20 plages. Appuyez sur PLAY pour démarrer.

Que faire si le CD ne sort pas ?

Vérifiez que l'appareil est sous tension. Appuyez sur le bouton OPEN avec fermeté. Si le couvercle reste bloqué, retirez les piles et l'adaptateur, puis réessayez après quelques secondes.

Comment nettoyer la lentille laser ?

Utilisez un souffleur spécial pour optique (type bombe à air sec). N'utilisez jamais de coton-tige ni de liquide. Dirigez le jet vers l'objectif à travers l'ouverture du plateau.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le casque est bien branché sur la prise PHONES. Assurez-vous que le volume n'est pas à zéro (utilisez la molette VOL). Vérifiez aussi que le CD n'est pas rayé ou sale.

Puis-je connecter le Discman à une chaîne hi-fi ?

Oui, utilisez le câble audio fourni (mini-jack vers RCA) en reliant la sortie LINE OUT du Discman à l'entrée auxiliaire de votre chaîne.

Comment changer les piles ?

Faites glisser le couvercle du compartiment à piles au dos de l'appareil. Insérez deux piles AA en respectant les polarités (+/-). Refermez le couvercle.

MODE D'EMPLOI Discman D-830K SONY

Lecteur de disques compacts

Mode d'emploi

Discman

D-830K

© 1994 Sony Corporation

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

Pour éviter tout choc électrique, n'ouvrez pas le boîtier.

Confiez toute réparation à un personnel qualifié uniquement.

Fiche du propriétaire

Le numéro de modèle et le numéro de série se trouvent en bas de l'appareil.

Notez le numéro de série dans l'espace prévu ci-dessous. Référez-vous à ces numéros lorsque vous contactez votre revendeur Sony concernant ce produit.

Modèle n° D-830K Numéro de série

ATTENTION

L'utilisation d'instruments optiques avec ce produit augmente les risques pour les yeux.

Pour les clients au Royaume-Uni

Ce lecteur de disque compact est classé comme produit laser de classe I.

L'étiquette PRODUIT LASER DE CLASSE 1 est située sur le dessous de l'appareil.

PRODUIT LASER DE CLASSE 1 LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

INFORMATIONS (Pour les clients aux États-Unis)

Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant puis en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise située sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Il est important de noter que tout changement ou modification non expressément approuvé dans ce manuel pourrait annuler votre droit d'utiliser cet équipement.

Pour les clients au Canada

CET APPAREIL EST CONFORME AUX LIMITES DE CLASSE B POUR LES ÉMISSIONS DE BRUIT RADIOÉLECTRIQUE ÉNONCÉES DANS LE RÈGLEMENT SUR LES INTERFÉRENCES RADIOÉLECTRIQUES.

Pour les clients en Australie

Le cordon d'alimentation de l'adaptateur secteur ne peut pas être remplacé ; si le cordon est endommagé, l'adaptateur secteur doit être mis au rebut.

Sommaire

Précautions 4

Emplacement et fonction des commandes ......6

Sources d'alimentation 8

Utilisation d'une batterie rechargeable 8

Utilisation de piles 10

Utilisation sur secteur 11

Utilisation en voiture 12

Précautions....12

Accessoires fournis pour voiture et identification des pièces 12

Préparation du connecteur de voiture 14

Connexion 15

Utilisation de l'appareil en voiture 16

Remplacement du fusible 17

Installation avec un appareil en option 17

Lecture du disque 18

Système ESP (Electronic Shock Protection) 22

Verrouillage des boutons 23

Pour reprendre la lecture là où vous vous êtes arrêté - fonction de reprise .....23

Différents modes de lecture 24

Lecture de tout le disque - lecture normale 24

Lecture des plages souhaitées après avoir écouté le début de toutes les plages - lecture INTRO PGM 25

Lecture d'une seule plage 26

Lecture des plages dans un ordre aléatoire - lecture aléatoire 26

Lecture des plages dans l'ordre souhaité - lecture RMS (programmée) .....27

Connexion avec d'autres équipements .....28

Entretien 29

Spécifications 30

Guide de dépannage....32

Précautions

Consignes de sécurité

• Le faisceau laser utilisé dans ce lecteur de disques compacts est dangereux pour les yeux. N'essayez pas de démonter le boîtier. Confiez toute réparation à un personnel qualifié uniquement.
• N'introduisez aucun corps étranger dans la fente de sécurité à l'intérieur du compartiment à disques. Si vous le faites, le faisceau laser peut sortir lorsque le couvercle est ouvert.
• N'introduisez aucun corps étranger dans la prise DC IN 4,5 V (entrée d'alimentation externe).
• Si des objets solides ou des liquides tombent dans l'appareil, débranchez l'alimentation et faites vérifier l'appareil par un personnel qualifié avant de le réutiliser.

Sources d'alimentation

• Utilisez la batterie rechargeable (non fournie), les piles (non fournies) ou le secteur.
• Pour une utilisation sur secteur : utilisez l'adaptateur secteur fourni ou l'adaptateur secteur AC-E45HG (non fourni). N'utilisez pas d'autre adaptateur secteur, car cela pourrait provoquer un dysfonctionnement.
• Pour une utilisation sur batterie de voiture : utilisez le support de fixation pour voiture (non fourni) ou la plaque de montage (non fournie) et le kit de connexion pour voiture (fourni).
• Si l'appareil ne doit pas être utilisé pendant une longue période, assurez-vous de débrancher l'alimentation (adaptateur secteur, batterie rechargeable, piles ou plaque de montage) de l'appareil. Pour retirer l'adaptateur secteur de la prise murale, saisissez l'adaptateur lui-même, ne tirez jamais sur le cordon.
• La plaque signalétique indiquant la tension de fonctionnement, la consommation électrique, etc. se trouve sur le dessous de l'appareil. (Adaptateur secteur pour le Moyen-Orient uniquement.)

Fonctionnement

• Étant donné que le système CD offre une large plage dynamique, les crêtes des niveaux d'entrée élevés sont enregistrées avec une haute fidélité, et le niveau de bruit est très faible. N'augmentez pas le volume en écoutant une partie d'un disque sans signaux audio ou avec des niveaux d'entrée très faibles. Si vous le faites, les haut-parleurs peuvent être endommagés lorsque le niveau de crête du son est diffusé. • La lentille sur la platine du disque doit être maintenue propre. Ne touchez pas la lentille et ne la piquez pas. Si vous le faites, la lentille peut être endommagée et l'appareil ne fonctionnera pas correctement.

Installation

- N'installez jamais l'appareil dans un endroit où il serait exposé à :

- les sources de chaleur telles que les radiateurs ou les conduits d'air.

- la lumière directe du soleil.

- une poussière excessive.

- l'humidité ou la pluie.

- les vibrations mécaniques ou les chocs.

- une surface inégale.

- Ne placez pas l'appareil sur un tableau de bord ni ne le laissez dans une voiture garée au soleil, car la température peut monter excessivement.

- Lorsque l'appareil est utilisé avec l'adaptateur secteur, ne l'enveloppez pas dans un tissu, une couverture, etc. Si vous le faites, la température à l'intérieur et à l'extérieur de l'appareil peut augmenter considérablement, entraînant un dysfonctionnement de l'appareil ou des accidents graves.

- Ne posez aucun objet lourd sur l'appareil. L'appareil et le disque peuvent être endommagés.

- Si l'appareil est transporté directement d'un endroit froid à un endroit chaud, ou s'il est placé dans une pièce très humide, de la condensation peut se former sur la lentille à l'intérieur de l'appareil. Si cela se produit, l'appareil ne fonctionnera pas. Dans ce cas, retirez le disque et laissez l'appareil dans un endroit chaud pendant plusieurs heures jusqu'à ce que l'humidité s'évapore.

- Pour que l'appareil fonctionne de manière optimale, il ne doit pas être soumis à des températures inférieures à 5 °C (41 °F) ou supérieures à 35 °C (95 °F).

Remarques sur les écouteurs

- Sécurité routière

N'utilisez pas d'écouteurs en conduisant, en faisant du vélo ou en utilisant un véhicule motorisé. Cela peut créer un danger pour la circulation et est illégal dans certaines régions. Il peut également être potentiellement dangereux d'écouter vos écouteurs à volume élevé en marchant, en particulier aux passages pour piétons. Vous devez faire preuve d'une extrême prudence ou cesser de les utiliser dans des situations potentiellement dangereuses.

• Prévenir les dommages auditifs

Évitez d'utiliser un casque à volume élevé. Les experts en audition déconseillent une écoute continue, forte et prolongée. Si vous ressentez un bourdonnement dans les oreilles, réduisez le volume ou cessez l'utilisation.

• Prendre soin des autres

Maintenez le volume à un niveau modéré. Cela vous permettra d'entendre les sons extérieurs et d'être respectueux envers les personnes autour de vous.

Si vous avez des questions ou des problèmes concernant votre appareil, veuillez consulter votre revendeur Sony le plus proche.

Emplacement et fonction des commandes

* ESP : Protection électronique contre les chocs ** AMS : Capteur de musique automatique *** AVLS : Système limiteur de volume automatique

Éclairage de la fenêtre d'affichage

Lorsque vous utilisez l'appareil avec l'adaptateur secteur ou la batterie de voiture, la fenêtre d'affichage est toujours éclairée. (La lumière de la fenêtre d'affichage s'éteint lorsque ■ est enfoncé et que le disque s'arrête.)

Lorsque vous utilisez l'appareil avec la batterie rechargeable ou les piles alcalines, la fenêtre d'affichage est éclairée pendant environ 5 secondes lorsque vous appuyez sur un bouton de commande. Si vous ne souhaitez pas que la fenêtre d'affichage soit éclairée, procédez comme suit. Déconnectez les sources d'alimentation. Tout en maintenant PLAY MODE enfoncé, insérez la batterie rechargeable ou les piles alcalines. Le réglage d'éclairage reste actif tant que la batterie rechargeable ou les piles alcalines ne sont pas remplacées.

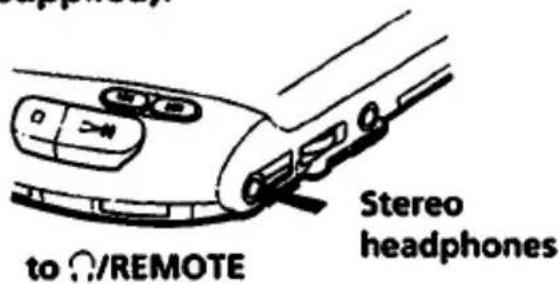

Casque avec mini-prise stéréo

Vous pouvez utiliser le casque en option avec mini-prise stéréo avec cet appareil.

Sources d'alimentation

Utilisation d'une batterie rechargeable

Lors de la première utilisation de la batterie rechargeable BP-DM10 (non fournie), assurez-vous de la charger.

Ouvrez le couvercle du compartiment à piles et insérez la batterie rechargeable comme illustré à l'intérieur du couvercle.

Chargement de la batterie

1 Réglez l'appareil en mode arrêt et branchez l'adaptateur secteur fourni.

« CHG » s'affiche dans la fenêtre d'affichage. Il disparaîtra lorsque la charge sera terminée.

2 Débranchez l'adaptateur secteur de l'appareil et de la prise murale.

Quand remplacer la batterie rechargeable

Si le temps de fonctionnement diminue d'environ moitié même après une charge complète, remplacez-la par une nouvelle BP-DM10 (non fournie). N'utilisez pas la batterie BP-DM1 (non fournie).

Remarques sur la batterie rechargeable (batterie Ni-Cd)

• Assurez-vous d'utiliser l'adaptateur secteur fourni.
• Lors de la première charge ou après une longue période, le temps de lecture peut diminuer. Dans ce cas, chargez et déchargez la batterie plusieurs fois.
• Conservez la batterie à une température comprise entre 5 °C (41 °F) et 35 °C (95 °F) pour un fonctionnement optimal.
• Ne jetez jamais la batterie au feu.
• Si un objet métallique touche la partie métallique de la batterie, une chaleur excessive peut être générée, ce qui est dangereux. Lorsque vous transportez la batterie, ne la mettez pas dans une poche avec un objet métallique tel qu'un porte-clés.
• Ne démontez pas la batterie. Si l'électrolyte à l'intérieur de la batterie entre en contact avec du tissu ou de la peau, lavez immédiatement les objets contaminés avec de l'eau.

L'appareil peut devenir chaud

Le bas de l'appareil peut être chaud pendant le fonctionnement, ce qui est normal. S'il est anormalement chaud, débranchez l'adaptateur secteur et consultez votre revendeur Sony.

Sources d'alimentation (suite)

Utilisation des piles

Insérez deux piles alcalines de taille AA (LR6) (non fournies) dans le compartiment à piles en respectant les indications ⊕ et ⊖ figurant dans le compartiment.

Remarques concernant les piles

• Insérez les piles en respectant la polarité.
• N'utilisez pas des piles usagées avec des piles neuves, ni des piles de types différents ensemble.
• Si l'électrolyte contenu dans les piles venait à fuir, essuyez les parties contaminées du compartiment à piles avec un chiffon et remplacez les piles usagées par des piles neuves.
• Ne rechargez pas les piles.
• Lorsque l'appareil n'est pas utilisé pendant une longue période, retirez les piles.

Indicateur

L'indication apparaît dans la fenêtre d'affichage pour signaler que les piles sont épuisées lorsque l'appareil fonctionne avec la batterie rechargeable ou les piles alcalines. L'indicateur clignote lorsque la batterie est faible et l'opération s'arrête automatiquement. Ensuite, l'indicateur reste allumé. Dans ce cas, rechargez la batterie rechargeable ou remplacez toutes les piles alcalines par des piles neuves.

Durée de vie de la batterie rechargeable ou des piles alcalines

	CD playing
	ESP: not active	ESP: active
Rechargeable battery (charged for 2 hours maximum*)	approx. 2.5 hours	approx. 2 hours
Two alkaline batteries	approx. 7 hours	approx. 6 hours

(Lorsque l'appareil est utilisé sur une surface plane et stable.) * Le temps de charge varie selon l'utilisation de la batterie rechargeable.

Utilisation sur secteur

Branchez l'adaptateur secteur fourni comme illustré pour charger la batterie rechargeable.

Lorsque l'appareil n'est pas utilisé, assurez-vous de débrancher l'adaptateur secteur.

Pour les clients dont l'appareil est fourni avec un adaptateur de prise secteur

Utilisez l'adaptateur de prise secteur si l'adaptateur secteur ne correspond pas à la prise murale.

Remarque sur l'adaptateur secteur

Utilisez uniquement l'adaptateur secteur fourni ou l'adaptateur secteur AC-E45HG (pour DC 4,5 V, type à polarité unifiée). Si vous utilisez tout autre adaptateur secteur, l'appareil peut être endommagé. N'utilisez pas l'adaptateur secteur fourni avec d'autres lecteurs de CD compacts "Discman" équipés d'une prise DC IN 6 V ou 9 V, ni un adaptateur secteur en option pour DC 6 V ou 9 V.

Polarité de la fiche (type à polarité unifiée)

Utilisation dans une voiture

Vous pouvez utiliser cet appareil avec une platine à cassettes de voiture en le connectant avec le cordon d'alimentation pour voiture fourni et le boîtier de connexion pour voiture.

Précautions

N'installez pas l'appareil dans un endroit qui :

• gêne votre conduite.
• peut être dangereux pour les passagers.
• gêne le couvercle de la boîte à gants ou le cendrier lors de son ouverture.
• est près d'une source de chaleur.

- est exposé à la lumière directe du soleil, à une poussière excessive ou à l'humidité (en particulier sur un tableau de bord).

Veuillez noter que nous n'assumons aucune responsabilité en cas de problèmes causés par une installation incorrecte.

Identification des accessoires et pièces fournis avec la voiture

Cordon de batterie de voiture

Fusible de rechange

Remarque sur la fiche DC

La fiche DC 4,5 V fournie avec le cordon de batterie de voiture est conforme aux normes proposées par l'Association des industries électroniques du Japon (EIAJ).

Polarité de la fiche (normes EIAJ)

Kit de connexion pour voiture

Installation de l'appareil avec les bandes velcro

L'appareil peut être installé directement sur une surface plane, comme une boîte à gants, à l'aide des bandes velcro fournies.

Utilisation en voiture (suite)

Préparation du kit de connexion pour voiture

Obtention d'une qualité sonore optimale

Sélectionnez la position du commutateur CROSS TALK ADJUST pour obtenir la qualité sonore optimale de votre lecteur de cassettes de voiture.

Commutateur CROSS TALK ADJUST

Si vous disposez d'un autoradio à cassettes avec une tête de lecture intérieure,

Si vous disposez d'un autoradio à cassettes avec une tête de lecture à droite ou à gauche, vous pouvez utiliser le kit de connexion pour voiture tel quel. Si vous disposez d'un autoradio à cassettes avec une tête de lecture intérieure, changez le côté par lequel sort le cordon comme suit :

1 Retirez la pièce comme indiqué.

2 Changez le côté par lequel sort le cordon et remettez la pièce en place.

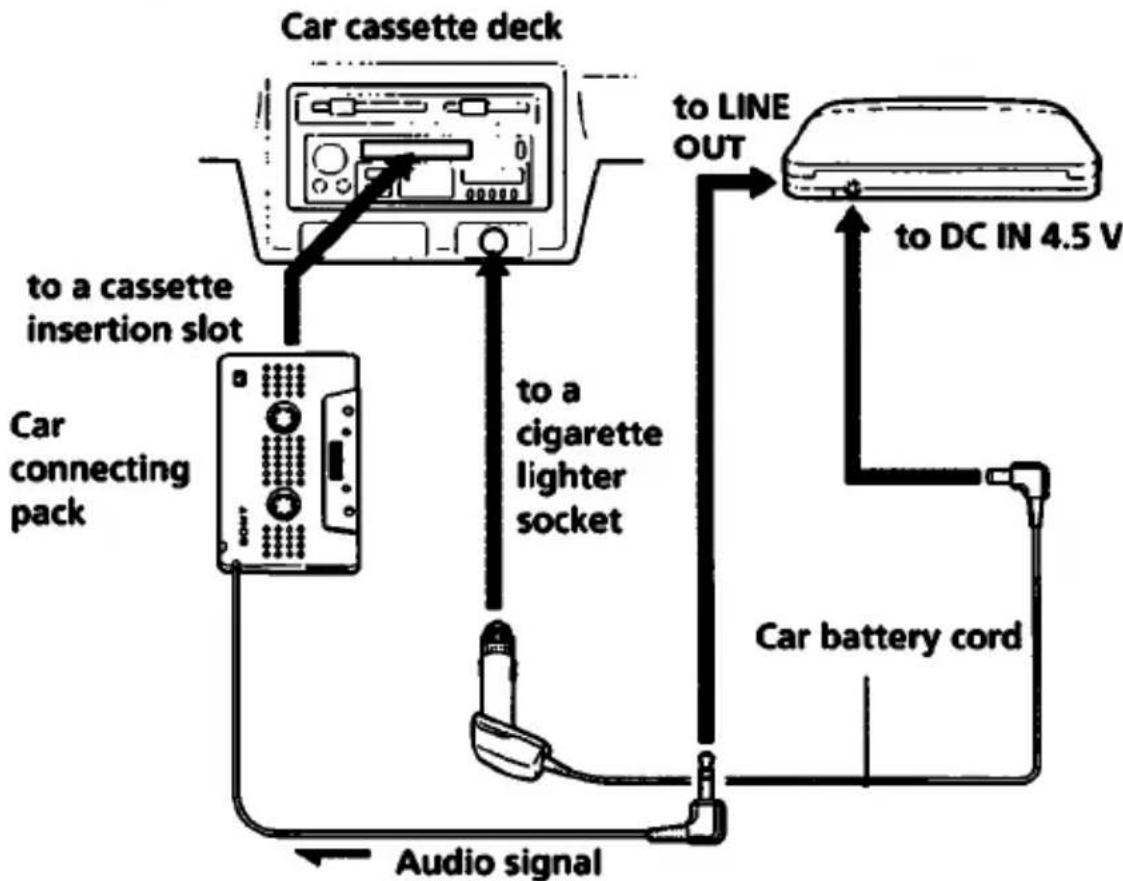

Connexion

Pour écouter un CD via l'autoradio à cassettes, effectuez les connexions comme indiqué.

Pour acheminer les cordons, utilisez le tube spiralé fourni.

Remarques

- Acheminez les cordons de manière à ce qu'ils ne gênent pas la conduite.

- N'introduisez jamais l'extrémité du cordon du kit de connexion pour voiture dans la fente d'insertion de la cassette. Sinon, le cordon pourrait se casser ou l'autoradio à cassettes pourrait être endommagé.

- Pour déconnecter le cordon du lecteur CD, tirez dessus en saisissant la fiche. Ne tirez jamais sur le cordon pour retirer la fiche.

Utilisation en voiture (suite)

Utilisation de l'appareil en voiture

1 Baissez le volume de l'autoradio à cassettes. 2 Réglez le sélecteur de cassette sur la position normale (TYPE I) et mettez les interrupteurs DOLBY NR, REPEAT et BLANK SKIP sur OFF s'ils sont présents. 3 Insérez le kit de connexion pour voiture dans l'autoradio à cassettes. 4 Lancez la lecture.

Si votre autoradio à cassettes possède une tête de lecture réversible, assurez-vous qu'elle est réglée sur le sens normal (avant).

5 Appuyez sur ▶II pour lancer la lecture du CD.

Réglez le volume.

Si aucun son n'est émis ou si le connecteur auto est éjecté, changez le sens de lecture sur la platine à cassettes de l'autoradio.

Pour retirer le connecteur auto, appuyez sur la touche ▲ (éjection) de la platine à cassettes de l'autoradio.

Remarques

• Débranchez l'appareil de la prise allume-cigare lorsqu'il n'est pas utilisé. Sinon, il risque de décharger la batterie de la voiture.
• Avec certaines platines à cassettes, vous pouvez entendre un bruit de cliquetis provenant du connecteur auto. Cependant, cela n'indique pas un dysfonctionnement.
• Vous ne pouvez pas utiliser le connecteur auto avec certaines platines à cassettes.

Lorsque vous coupez le contact

Même si des piles alcalines sont installées dans l'appareil, celui-ci s'arrête lorsque vous coupez le contact de la voiture (fonction d'allumage commuté). Cette fonction n'est pas disponible sur tous les modèles de voiture. Dans ce cas, appuyez sur ■ pour arrêter le fonctionnement.

Accessoires recommandés pour une utilisation en voiture (non fournis)

Bras de plaque CPM-300A

Plaque de montage CPM-300P

Bras de montage CPM-300PK (CPM-300P + CPM-300A)

Lorsque vous utilisez la plaque de montage (CPM-300P)

Tout d'abord, fixez l'adaptateur de montage pour voiture fourni avec le CPM-300P à la plaque de montage, puis installez le lecteur CD.

Remplacement du fusible

Si l'appareil ne fonctionne pas, vérifiez le fusible.

S'il est grillé, remplacez-le comme suit :

1 Éteignez l'appareil et retirez la fiche de l'allume-cigare de la prise. 2 Retirez l'extrémité de la fiche en la tournant dans le sens inverse des aiguilles d'une montre. 3 Retirez le fusible défectueux de la fiche. 4 Insérez le fusible de rechange fourni dans la fiche. 5 Remettez l'extrémité de la fiche en la tournant dans le sens des aiguilles d'une montre.

Remarques

• Assurez-vous d'utiliser le fusible de rechange fourni. N'utilisez jamais un morceau de fil comme substitut au fusible.
• Si le fusible grille à nouveau après son remplacement, contactez votre revendeur Sony le plus proche. Dans ce cas, apportez le fusible de rechange fourni avec vous.

Installation avec un appareil en option

Lecture d'un disque

1 Ouvrez le couvercle et placez le disque.

Face étiquetée vers le haut

Poussez doucement le disque jusqu'à ce qu'il s'enclenche pour qu'il s'adapte sur le pivot. Fermez le couvercle de l'appareil après avoir placé le disque.

2 Connectez le casque (non fourni).

3 Appuyez sur ▶II.

4 Réglez le volume.

Autres opérations

Operations	Press	The following sound is heard.
To pause	▶II	Very short beep sound is repeated until the pause is released.
To release pause	▶II	Very short beep sound is heard once.
To stop	■	Long beep sound is heard. Disc stops playing and the power is turned off automatically.
To locate the beginning of the current track/previous tracks—AMS	◀◀ once/repeatedly	Very short beep sound is heard three times.
To locate the beginning of the next track/tracks—AMS	▶◀ once/repeatedly	Very short beep sound is heard twice.
To go back at high speed (search)	Keep ◀◀ depressed.	No sound is heard.
To go ahead at high speed (search)	Keep ▶▶ depressed.	No sound is heard.

Lecture du disque (suite)

Remarques

• L'appareil fait une pause au début du morceau localisé lorsque vous appuyez une fois sur ◀◀ ou ▶▶ en mode pause.
• Pendant la lecture RMS (programmée), l'AMS fonctionne dans l'ordre programmé. • Chaque fois que vous appuyez sur ◀◀, le lecteur localise le morceau précédent. Chaque fois que vous appuyez sur ▶▶, le lecteur localise le morceau suivant et s'arrête au dernier morceau.

Pour retirer le disque

Soulevez le disque en le tenant par les bords, tout en appuyant doucement sur le pivot comme illustré.

Pour lire un disque de 8 cm (3 pouces)

Vous pouvez le lire sans adaptateur.

Pour supprimer le bip sonore

Ne connectez aucune source d'alimentation. Tout en maintenant ■ enfoncé, connectez la source d'alimentation (la batterie rechargeable, les piles alcalines ou une source d'alimentation externe).

Le bip sonore est maintenant supprimé et cette condition reste tant que la source d'alimentation est connectée.

Le bip sonore n'est pas émis par la prise LINE OUT.

Pour limiter le volume à un niveau modéré

Le sélecteur AVLS (système de limitation automatique du volume) vous permet de limiter le volume maximal de votre appareil.

• Lorsque le sélecteur AVLS est réglé sur la position 1 ou 2, le volume est maintenu à un niveau modéré, même si vous essayez d'augmenter le volume.
• Lorsque le sélecteur AVLS est réglé sur la position 1 ou 2, le son peut être déformé ou instable selon la musique (en particulier les parties avec des basses amplifiées). Si cela se produit, baissez le volume.
• Lorsque le sélecteur AVLS est désactivé, vous pouvez profiter de toute la puissance sonore de votre appareil.

Pour profiter d'un son plus puissant au niveau des basses

(Lors de l'utilisation du casque) Réglez BASS BOOST sur la position souhaitée. Vous pourrez alors profiter d'un son puissant avec des basses renforcées.

Remarques

• L'effet de la fonction BASS BOOST peut être réduit selon la position du contrôle du volume ou le niveau d'enregistrement du disque.
• Le son peut être saturé ou déformé si vous réglez le volume trop haut. Dans ce cas, baissez le volume.

Sur la fenêtre d'affichage

Lorsque vous appuyez sur ▶II (lorsque RESUME est réglé sur OFF)

Le nombre total de pistes du disque et la durée totale de lecture apparaissent pendant 2 secondes.

Exemple

Pendant la lecture

Le numéro de piste et le temps de lecture écoulé de la piste en cours apparaissent.

1 min 17 s se sont écoulées depuis le début de la cinquième piste.

Pendant la pause

Le temps de lecture écoulé de la piste en cours clignote.

05:01:17

Mode pause au point 1 min 17 s depuis le début de la cinquième piste.

Entre les pistes

Le temps restant avant le début de la piste suivante s'affiche.

03-00:02

2 s avant le début de la 3e piste.

Lecture du disque (suite)

Système ESP (Electronic Shock Protection)

Cet appareil intègre un circuit électronique spécial qui évite les sauts de son causés par les secousses ou les chocs. Ce système stocke en permanence les 3 secondes de son suivantes à lire. Lorsque l'appareil subit un choc physique qui empêche la lecture du CD par le capteur laser, ce système commence immédiatement à lire le son stocké en mémoire et continue jusqu'à ce que le capteur laser récupère.

Lors d'une écoute en marchant ou en voiture, il est recommandé d'activer ESP pour éviter les sauts de son.

Si l'appareil est secoué en continu, le son stocké sera lu complètement, ce qui entraîne une interruption du son du CD. Lorsque les secousses cessent, la lecture reprend à partir de ce point.

L'indication ESP apparaît dans la fenêtre d'affichage.

Lors de l'utilisation du système ESP en mode INTRO PGM, Shuffle ou Program play,

vous pouvez profiter d'une lecture avec moins d'espace vide entre les pistes.

Lors de l'enregistrement sur cassette,

appuyez à nouveau sur ESP pour désactiver le système ESP, car la fonction de recherche de blanc d'un magnétophone pourrait ne pas fonctionner lorsqu'il est actif.

Remarques

• Avec le système ESP, la durée de vie des piles est plus courte car le disque tourne plus vite que la normale et le circuit mémoire est actif, et le bruit de rotation du disque devient plus fort.
• Vous pouvez appuyer sur ESP pendant la lecture, mais comme la vitesse de rotation du disque peut changer, le son peut être interrompu pendant un court instant. Dans les cas suivants, du bruit peut être entendu ou des sauts de son peuvent se produire.
• lorsque le disque est sale ou rayé.
• lorsque le disque contient certains signaux.
• lorsque l'appareil est soumis à un certain type de choc.

Dans ces cas, essayez de désactiver le système ESP.

La lecture peut s'arrêter lorsque le Discman subit un choc violent, même avec la fonction ESP activée.

ESP

Verrouillage des boutons

Faites glisser l'interrupteur HOLD dans le sens de la flèche pour éviter toute pression accidentelle des boutons. Lorsque l'interrupteur HOLD est réglé dans le sens de la flèche, "Hold" apparaît dans la fenêtre d'affichage si vous appuyez sur un bouton.

Pour reprendre la lecture là où vous vous êtes arrêté — Fonction de reprise de lecture

Réglez l'interrupteur RESUME sur ON. Lorsque vous appuyez sur ▶II, la lecture reprend à partir de l'endroit où vous avez appuyé sur ■.

Remarques

- Si vous ouvrez le couvercle après avoir appuyé sur ■, la mémoire de la position où vous avez appuyé sur ■ est effacée, annulant ainsi la fonction de reprise même si l'interrupteur RESUME est toujours sur ON. La lecture reprend à partir de la première plage.

- La reprise de lecture peut démarrer à un point environ 30 secondes avant ou après le point où vous avez appuyé sur ■ si vous retirez les piles ou la batterie rechargeable.

Différents modes de lecture

Cet appareil dispose de 10 modes de lecture : lecture normale, lecture INTRO PGM, lecture d'une seule plage, lecture SHUF (aléatoire), lecture RMS* (programmée) et 5 lectures répétées de chaque mode.

• RMS· Random Music Sensor

Pour changer de mode

Appuyez sur PLAY MODE pendant la lecture. Le mode actuel apparaît dans la fenêtre d'affichage.

Pour lire en répétition (lecture REPEAT)

Appuyez sur REPEAT/ENTER. ➕ apparaît dans la fenêtre d'affichage. Appuyez à nouveau sur le bouton pour annuler la lecture répétée.

Pour arrêter le disque

Appuyez sur ■.

Remarque

Le bouton PLAY MODE ou REPEAT/ENTER peut ne pas fonctionner pendant 3 secondes avant la fin de la piste, lorsque le système ESP est actif.

Lecture de tout le disque — Lecture normale

Aucune indication de mode de lecture n'apparaît dans la fenêtre d'affichage.

Pour répéter tout le disque

Appuyez sur REPEAT/ENTER.

Lecture des pistes souhaitées après avoir écouté le début de toutes les pistes — Lecture INTRO PGM

1. Pendant la lecture, appuyez sur PLAY MODE jusqu'à ce que « INTRO PGM » clignote lentement dans la fenêtre d'affichage.

2. Appuyez sur ▶II.

« INTRO PGM » commence à clignoter rapidement et l'appareil commence à jouer les 15 premières secondes (environ) de chaque piste à partir de la première.

3. Pendant les 15 secondes de lecture, appuyez sur REPEAT/ENTER si c'est la piste souhaitée.

Si ce n'est pas la piste souhaitée, n'appuyez sur aucun bouton pendant les 15 secondes de lecture, ou appuyez sur ▶▶▶ pour passer la piste. Sélectionnez ainsi vos pistes souhaitées. Après la lecture du début de la dernière piste, « INTRO PGM » cesse de clignoter et les pistes sélectionnées seront lues automatiquement dans l'ordre des numéros de piste du disque.

Pour terminer la programmation avant d'avoir écouté tout le disque

Appuyez sur ▶II. Les plages sélectionnées sont lues.

Pour recommencer la programmation

Appuyez sur ◀◀ pour revenir en arrière pendant la programmation. Comme la programmation des plages retournées est annulée, sélectionnez les plages souhaitées à partir de ce point.

Pour répéter les plages programmées

Appuyez sur REPEAT/ENTER pendant leur lecture.

Pour répéter le début de toutes les plages

Appuyez d'abord sur REPEAT/ENTER, puis sur PLAY MODE jusqu'à ce que « INTRO PGM » clignote. Ensuite, appuyez sur ▶II. Si vous n'avez pas entré de plages dans le programme, le début de toutes les plages sera répété.

Divers modes de lecture (suite)

Lecture d'une seule plage

Appuyez sur PLAY MODE pendant la lecture jusqu'à ce que « 1 » apparaisse dans la fenêtre d'affichage.

L'appareil ne lit qu'une seule plage et s'arrête à la fin de celle-ci.

Pour répéter une seule plage

Appuyez sur REPEAT/ENTER.

Lecture des plages dans un ordre aléatoire — Lecture aléatoire

Appuyez sur PLAY MODE pendant la lecture jusqu'à ce que « SHUF » apparaisse dans la fenêtre d'affichage.

La lecture commence à partir de la piste suivante.

Pendant la lecture aléatoire

Pour localiser le début des pistes suivantes, appuyez plusieurs fois sur ▶▶.

Pour localiser le début de la piste en cours, appuyez sur ◀◀. Même si vous continuez à appuyer sur ◀◀, le lecteur ne reviendra pas à la piste précédente. La lecture commence au début de la piste en cours.

Pour lire les pistes dans un ordre aléatoire de manière répétée

Appuyez sur REPEAT/ENTER. Après que toutes les pistes ont été lues dans un ordre aléatoire, elles seront mélangées à nouveau et lues de manière répétée dans un ordre différent à chaque fois.

Lecture des pistes dans l'ordre souhaité — Lecture programmée (RMS)

1. Pendant la lecture, appuyez sur PLAY MODE jusqu'à ce que "RMS" clignote dans la fenêtre d'affichage.

2. Appuyez sur ◀◀ ou ▶▶I pour sélectionner la piste souhaitée.

Vous pouvez programmer les pistes dans l'ordre souhaité, quel que soit leur numéro.

Numéro de piste souhaité Première sélection

* Lorsque le bouton REPEAT/ENTER est enfoncé pendant plus d'une seconde, le nombre total et la durée totale des pistes programmées apparaissent dans la fenêtre d'affichage tant que le bouton REPEAT/ENTER est enfoncé.

Si un disque contient 32 pistes ou plus et que vous souhaitez programmer la 32e piste ou une piste suivante, ou si la durée totale de lecture dépasse 100 minutes, la durée totale de lecture du programme ne sera pas affichée.

(L'indication "...:" apparaîtra à la place.) Cependant, il est possible de programmer de telles pistes.

Pour répéter la lecture programmée

Appuyez sur REPEAT/ENTER.

Pour vérifier le contenu du programme pendant la programmation

Appuyez sur REPEAT/ENTER avant l'étape 5. Chaque fois que vous appuyez sur le bouton, les numéros de plage apparaissent dans l'ordre que vous avez spécifié.

3 Appuyez sur REPEAT/ENTER*.

La 2e sélection (suivante)

4 Répétez les étapes 2 et 3 (jusqu'à 22 sélections).

Si une autre plage est saisie après que 22 plages ont été mémorisées, la première plage sera effacée et la nouvelle sera mémorisée à sa place.

5 Appuyez sur ▶II.

"RMS" cesse de clignoter et la lecture commence.

Connexion avec d'autres équipements

• pour surveiller le son via des enceintes • pour enregistrer

Amplificateur, platine à cassettes, radio-cassette avec prises LINE IN

• pour enregistrer

Cassette avec prise MIC

Cordon de connexion fourni ou RK-G129 (non fourni)

RK-G134 (non fourni)

Remarques sur le raccordement

• Éteignez chaque appareil avant de procéder aux raccordements.
• Branchez la fiche blanche sur la prise L (canal gauche) et la fiche rouge sur la prise R (canal droit).
• Ne connectez pas la sortie LINE OUT aux prises PHONO de l'amplificateur.
• Assurez-vous d'insérer fermement les fiches du câble dans les prises. Une connexion lâche peut provoquer un bourdonnement.
• Si l'appareil provoque des interférences avec la réception radio ou télévision, éteignez-le ou éloignez-le du récepteur.

Entretien

Nettoyage de la lentille

Si vous avez accidentellement touché la lentille avec des doigts sales ou si la poussière sur la lentille empêche l'appareil de fonctionner correctement, ouvrez le couvercle du compartiment à disque et nettoyez la lentille avec un kit de nettoyage de lentille (KK-DM1, non fourni).

Nettoyage de la fiche du casque

Gardez la fiche de votre casque propre pour obtenir un son optimal. Essuyez-la avec un chiffon sec et doux.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon doux légèrement humidifié avec de l'eau ou une solution détergente douce. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou l'essence, car ils pourraient ternir la finition du boîtier.

Remarques sur les disques compacts

• Avant la lecture, nettoyez le disque avec un chiffon de nettoyage. Essuyez le disque du centre vers l'extérieur.
• N'utilisez pas de solvants tels que l'essence, le diluant, des nettoyants commerciaux ou un spray antistatique destiné aux disques analogiques.
• N'exposez pas le disque à la lumière directe du soleil ou à des sources de chaleur telles que les conduits d'air chaud, et ne le laissez pas dans une voiture garée en plein soleil, car la température à l'intérieur de la voiture peut augmenter considérablement. • Après la lecture, rangez le disque dans son boîtier.

S'il y a une rayure, de la saleté ou des empreintes digitales sur le disque, cela peut provoquer une erreur de suivi.

Manipulation du disque

Spécifications

Système

Propriétés de la diode laser

Système audio numérique à disque compact

Matériau : GaAlAs

Longueur d'onde : λ = 780 nm

Durée d'émission : continue

Puissance du laser : inférieure à 44,6 μW

(Cette puissance est la valeur mesurée à une distance de 200 mm

de la surface de la lentille de l'objectif sur le bloc de lecture optique.)

Correction d'erreur

Conversion numérique-analogique

Réponse en fréquence

Code Sony Super Strategy Cross Interleave Reed Solomon

Contrôle de l'axe du temps par quartz 1 bit

20 - 20 000 Hz ∵ dB

(mesuré selon EIAJ CP-307)

Sortie

(au niveau d'entrée de 4,5 V)

Sortie ligne (mini-jack stéréo)

Niveau de sortie : 0,7 V rms sous 47 kilohms

Impédance de charge recommandée : supérieure à 10 kilohms

Casque (mini-prise stéréo)

12 mW + 12 mW sous 16 ohms

Généralités

Alimentation

Fournis :

- Prise DC IN 4,5 V acceptant l'adaptateur secteur Sony pour une utilisation sur :

Where purchased	Operating voltage
European and Asian countries	220 - 230 V AC, 50 Hz
U.S.A., Canada, Central and South America	120 V AC, 60 Hz
Middle East	110 - 240 V AC, 50/60 Hz
United Kingdom, Australia	240 V AC, 50 Hz
Other countries	100 - 240 V AC, 50/60 Hz

• DC IN 4,5 V accepte le cordon de batterie de voiture pour une utilisation sur batterie de voiture Non fournis : • Batterie rechargeable BP-DM10 • Piles alcalines DC 3 V, deux piles AA (LR6)

Dimensions

Environ 130 × 30,5 × 142 mm (5 1/8 × 1 3/16 × 5 5/8 po)

(l/h/p) y compris les parties saillantes et les commandes

Poids

Environ 260 g (9,2 oz) sans la batterie rechargeable

Accessoires fournis

Adaptateur secteur (1)

Cordon de connexion (fiches phono × 2 ↔ mini-prise stéréo) (1)

Bandes velcro (2)

Cordon de batterie de voiture (1)

Fusible de rechange (1)

Tube spiralé (1)

Kit de connexion pour voiture (1)

Kit de connexion pour voiture

Réponse en fréquence

50 - 20 000 Hz*

* Varie selon le lecteur de cassettes de votre voiture.

Dimensions

Env. 102,4 × 12,1 × 63,8 mm (4 ¹ / x × ¹ / 2 × 2 ⁵ / _x po) (l/h/p) parties saillantes comprises

Masse

Env. 48 g (1,7 oz)

Longueur du cordon

1,5 m

La conception et les spécifications sont sujettes à modification sans préavis.

Accessoires en option

Bras de plaque CPM-300A

Plaque de montage CPM-300P

Bras de montage CPM-300PK

Kit de connexion voiture CPA-4, CPA-8

Adaptateur secteur AC-E45HG

Cordon batterie voiture DCC-E245HG

Système de haut-parleurs actifs SRS-58

Batterie rechargeable BP-DM10

Casque stéréo MDR-A22L, MDR-E747

Votre revendeur peut ne pas proposer certains des accessoires ci-dessus. Veuillez demander au revendeur des informations détaillées sur les accessoires disponibles dans votre pays.

Guide de dépannage

Si un problème persiste après avoir effectué les vérifications suivantes, consultez le centre de service Sony le plus proche.

Symptom	Cause and/or solution
Disc play does not start.	·The HOLD switch is set to the direction of arrow.·The disc is inserted upside down or incorrectly. ·Insert the disc correctly with the label surface up.·The disc is dusty or defective.·The lens is dirty or dusty.·The disc compartment lid is not closed firmly.·Moisture condensation has occurred. ·Leave the unit in a warm place until the moisture evaporates.·The AC power adaptor is not plugged into the wall outlet.·The unit is not placed on a level surface.·Rechargeable battery or alkaline batteries are weak.
No sound from the headphones	·The headphones plug is not firmly connected to the Ω/REMOTE jack.·Adjust the VOLUME control.·The plug is dirty.
No sound from the connected speakers	·Check the connections.·The amplifier is not turned on.
Skipping of sound	·The disc is dirty or defective.·The lens is dirty.·Strong vibration has occurred.
The "no disc" indication appears in the display window.	·Place the CD with the label surface up.·Replace the CD if it is badly damaged.
The "Hi dc in" indication appears in the display window.	·Use the supplied AC power adaptor or optional AC-E45HG AC power adaptor .
"Hold" appears when you press a button.	·The HOLD switch is set to the direction of arrow.
When using with batteries, the battery life is short.	·Manganese batteries are used. → Use alkaline batteries.
The volume is limited to a certain level even if you attempt to turn it up.	·The AVLS selector is set to "1" or "2". ·Set it to "OFF".
