Club 622 - Haut-parleur voiture JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture coaxial 2 voies
Marque	JBL
Modèle	Club 622
Diamètre	16,5 cm (6,5 pouces)
Puissance nominale (RMS)	60 W
Puissance de crête	180 W
Impédance	4 ohms
Réponse en fréquence	50 Hz – 21 kHz
Sensibilité	92 dB
Matériau du cône	Polypropylène traité
Type de tweeter	À dôme en titane de 19 mm (3/4")
Poids unitaire	Environ 0,7 kg
Alimentation	Via autoradio (sortie haut-parleur 4 ohms)
Fonctions principales	Reproduction audio large bande, clarté des aigus
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Éviter tout contact avec l'eau ou l'humidité ; installation par un professionnel recommandée
Pièces détachées disponibles	Grilles de protection, câbles de raccordement, joints d'étanchéité
Réparabilité	Réparation possible par un technicien agréé (remplacement du cône ou du tweeter)

FOIRE AUX QUESTIONS - Club 622 JBL

Quelle est la profondeur de montage du JBL Club 622 ?

La profondeur de montage est d'environ 51 mm (2 pouces). Vérifiez l'espace disponible dans votre porte avant d'installer.

Puis-je connecter ces haut-parleurs directement à mon autoradio d'origine ?

Oui, ils sont conçus pour fonctionner avec une impédance de 4 ohms, compatible avec la plupart des autoradios. Assurez-vous que la puissance RMS de l'autoradio ne dépasse pas 60 W par canal.

Comment entretenir les haut-parleurs JBL Club 622 ?

Nettoyez régulièrement la grille avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Ne percez jamais le cône.

Quelle est la différence entre la version Club 622 et les autres séries JBL ?

La série Club offre un bon équilibre entre qualité sonore et prix, avec un tweeter en titane pour des aigus clairs. Les séries supérieures (GTI, Stage) ont des matériaux plus haut de gamme.

Est-ce que ces haut-parleurs sont étanches ?

Non, ils ne sont pas conçus pour être exposés à l'eau. Installez-les à l'abri de l'humidité dans l'habitacle.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble d'enceinte de section 1,5 à 2,5 mm². Les connecteurs fournis sont des cosses standard.

Puis-je utiliser ces haut-parleurs avec un amplificateur externe ?

Oui, ils acceptent jusqu'à 60 W RMS. Un ampli externe peut améliorer la qualité sonore, mais réglez le gain pour éviter la distorsion.

Que faire si un haut-parleur ne produit aucun son ?

Vérifiez les connexions, la polarité (+/-) et l'état du câble. Testez le haut-parleur sur une autre sortie. Si toujours muet, il peut être défectueux.

Le tweeter émet un sifflement, que faire ?

Cela peut provenir d'un réglage d'égalisation trop aigu ou d'un ampli qui sature. Réduisez les hautes fréquences ou vérifiez la puissance délivrée.

Où trouver la grille de protection en cas de perte ?

Les grilles sont disponibles en pièces détachées chez les revendeurs agréés JBL ou sur leur site web.

MODE D'EMPLOI Club 622 JBL

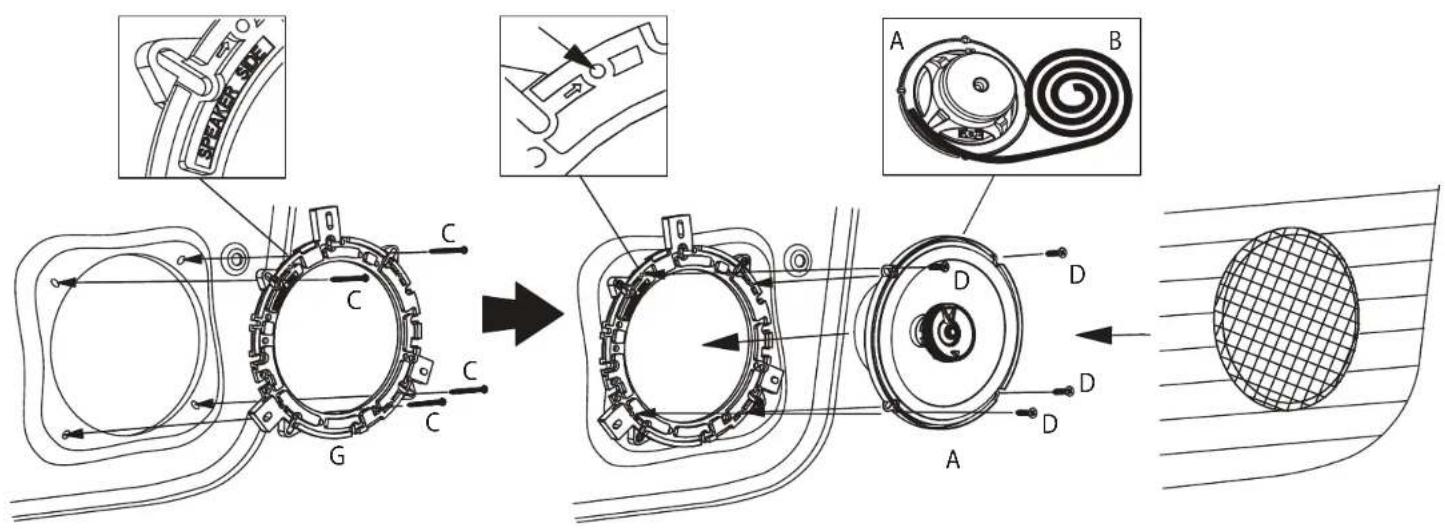

INSTALLATION MANUAL

Club 622

Technical diagram of a circular mechanical component with mounting holes and central hub (no text or symbols)

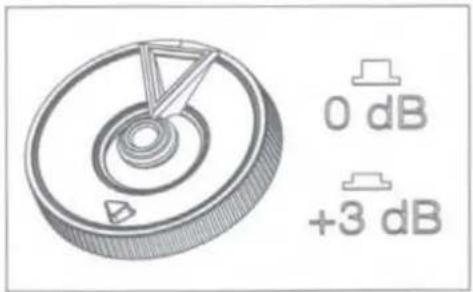

Abstract circular diagram with concentric rings and a central triangle (no text or symbols)

Circular mechanical component diagram with concentric rings and central hub, labeled 158.0 (no text or symbols on the diagram itself)

Specifications

• Type: 6-1/2" (160mm) Two-way Car Speaker, Engineered For Better Sound Performance.
  • Power Handling: 60W RMS, 180W peak
  • Sensitivity (@ 2.83V): 93dB
  • Frequency Response: 48Hz – 21kHz
  • Nominal Impedance: 3.0 ohms

Thiele-Small Parameters

• BL (Tm): 3.632
• DCR (ohms): 2.36
• Mms (g): 13.758
• Sd (cm2): 132.73
• Cms (μm/N): 0.378
• Vas (I): 9.4253
• Fs (Hz): 69.8
• Qes: 1.080
  • Qms: 10.655
• Qts: 0.980
  • Crossover Point: 3.5kHz

HARMAN International Industries, Incorporated, 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2019 HARMAN International Industries, Incorporated. All rights reserved. JBL is a

trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries.

Features, specifications and appearance are subject to change without notice.

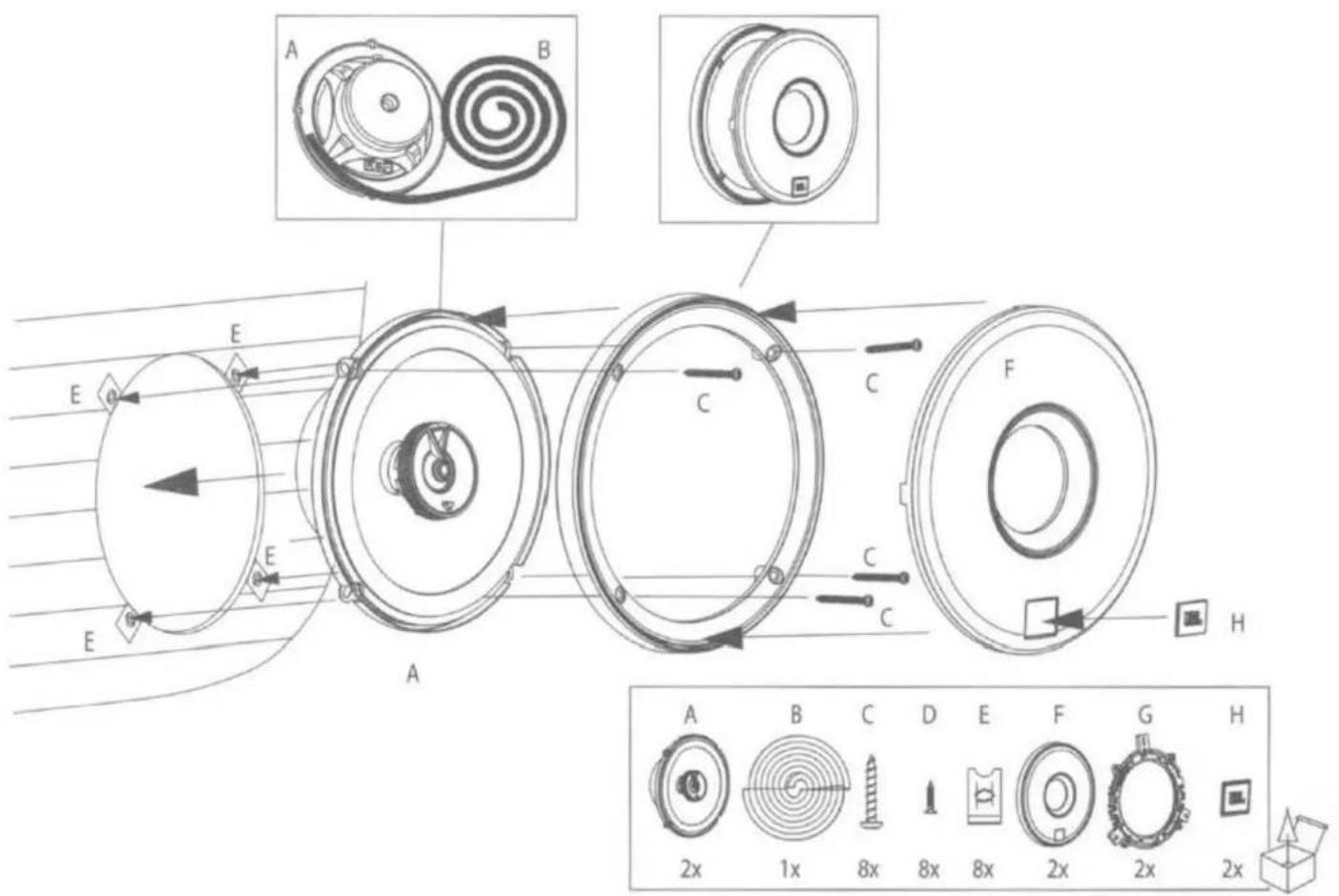

CONTENU DE LA BOÎTE I CONTEUDO DA CAIXA
CARACTERISTIQUES TECHNIQUES I ESPECIFICAÇÕES TÉCNICAS

60WRMS 180W PEAK
