Stage2 9634 - Haut-parleur voiture JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture
Marque	JBL
Modèle	Stage2 9634
Dimensions (mm)	240 x 160 x 90
Diamètre	6 x 9 pouces
Poids (kg)	1,2
Puissance RMS (W)	60
Puissance crête (W)	180
Impédance (Ω)	4
Réponse en fréquence (Hz)	45 - 21000
Type d'aimant	Ferrite
Matériau du cône	Polypropylène
Matériau du dôme tweeter	Titane
Alimentation	Passif (nécessite amplificateur externe)
Fonctions principales	Reproduction sonore stéréo, haut-parleur coaxial
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Installation par un professionnel recommandée. Respecter la polarité.
Pièces détachées et réparabilité	Grille de protection, câbles de connexion, joints d'étanchéité
Garantie	2 ans

FOIRE AUX QUESTIONS - Stage2 9634 JBL

Quelle est la compatibilité de ce haut-parleur avec ma voiture ?

Le JBL Stage2 9634 est un haut-parleur de 6x9 pouces adapté à la plupart des voitures équipées d'emplacements standard. Vérifiez les dimensions de votre emplacement avant l'achat.

Quelle puissance d'amplificateur est recommandée ?

Un amplificateur fournissant entre 30 et 90 W RMS par canal est idéal pour exploiter pleinement ce haut-parleur sans risque de saturation.

Comment installer ce haut-parleur ?

Retirez l'ancien haut-parleur, connectez les câbles en respectant la polarité (+/-), fixez le nouveau haut-parleur avec les vis fournies. Reportez-vous à la notice pour les détails.

Ce haut-parleur est-il livré avec une grille de protection ?

Oui, le JBL Stage2 9634 est livré avec une grille de protection amovible pour protéger le cône des chocs.

Puis-je utiliser ce haut-parleur sans amplificateur ?

Oui, il peut fonctionner directement avec l'autoradio, mais les performances seront limitées. Un amplificateur externe est recommandé pour une meilleure qualité sonore.

Quelle est l'impédance de ce haut-parleur ?

L'impédance est de 4 ohms, standard pour la plupart des systèmes audio automobiles.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le cône. N'utilisez jamais de produits chimiques ou d'eau.

Ce haut-parleur est-il adapté à une utilisation en extérieur ?

Non, il est conçu pour une utilisation intérieure dans l'habitacle d'une voiture. Une exposition à l'humidité ou à l'eau peut l'endommager.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 78 mm. Assurez-vous que votre emplacement offre suffisamment d'espace.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées comme la grille ou les câbles sont disponibles auprès des revendeurs agréés JBL ou sur le site officiel.

MODE D'EMPLOI Stage2 9634 JBL

INSTALLATIEHANDLEIDING

Stage2 624

Stage2 9634

Stage2 634

Stage2 604C

Stage2 424

Stage2 524

Stage2 624

Technical line drawing of a circular mechanical component with internal components and a cable, no text or symbols present

A2x

B2x

C8x

D2x

E2x

F

Specifications

• Type: 6-1/2" (160 mm) tweewegs coaxiale autoluidspreker
• Vermogensverwerking: 40 Wrms, 240 W piek
  • Gevoeligheid (bij 2,83 V): 91 dB
  • Frequentiebereik: 55 Hz - 20 kHz
  • Nominale impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 3.241
• DCR (ohm): 3.2
• Mms (g): 8.031
• Sd (cm2): 128.68
• Cms (μm/N): 427.874
• Vas (I): 10.061
• Fs (Hz): 85
• Qes: 1.32
• Qms: 4.242
• Qts: 1.007
  • Crossover Point: 4.6 kHz

Stage2 9634

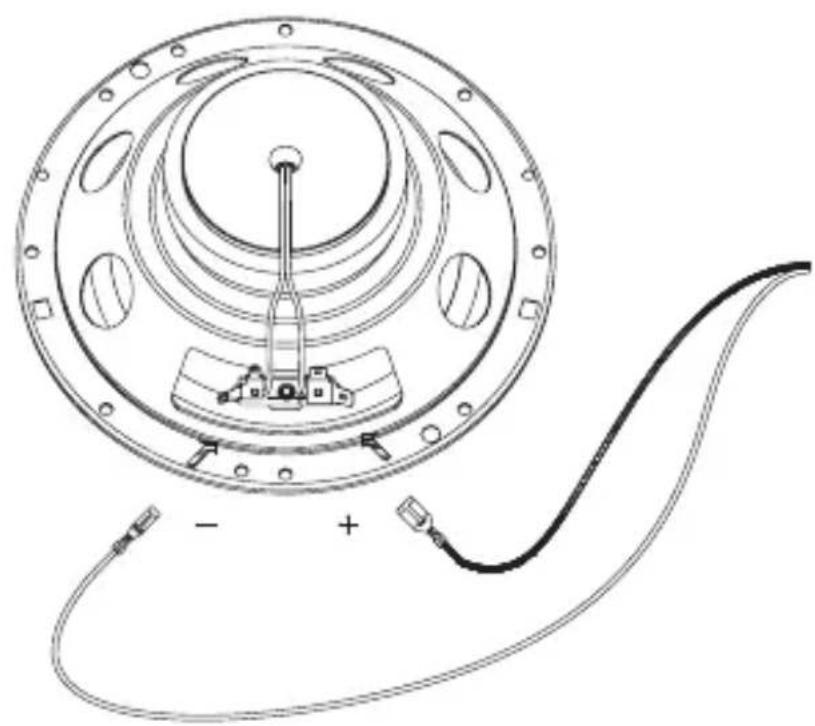

Technical line drawing of a mechanical device with internal components and wiring (no text or symbols)

A2×

B[64BH]8×

C2×

I2×

E[4TWX]8×

Specifications

• Type: 6" x9" (152 mm x 230 mm) driewegs autoluidspreker
  • Vermogensverwerking: 70 Wrms, 420 W piek
  • Gevoeligheid (bij 2,83 V): 92 dB
• Frequentiebereik: 50 Hz – 21 kHz
  • Nominale impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 3.496
• DCR (ohm): 2.3
• Mms (g): 17.755
• Sd (cm2): 213.565
• Cms (μm/N): 306.333
• Vas (I): 19.84
• Fs (Hz): 70
• Qes: 1.432
  • Qms: 3.99
• Qts: 1.054
  • Crossover Point: 3.6 kHz

Stage2 634

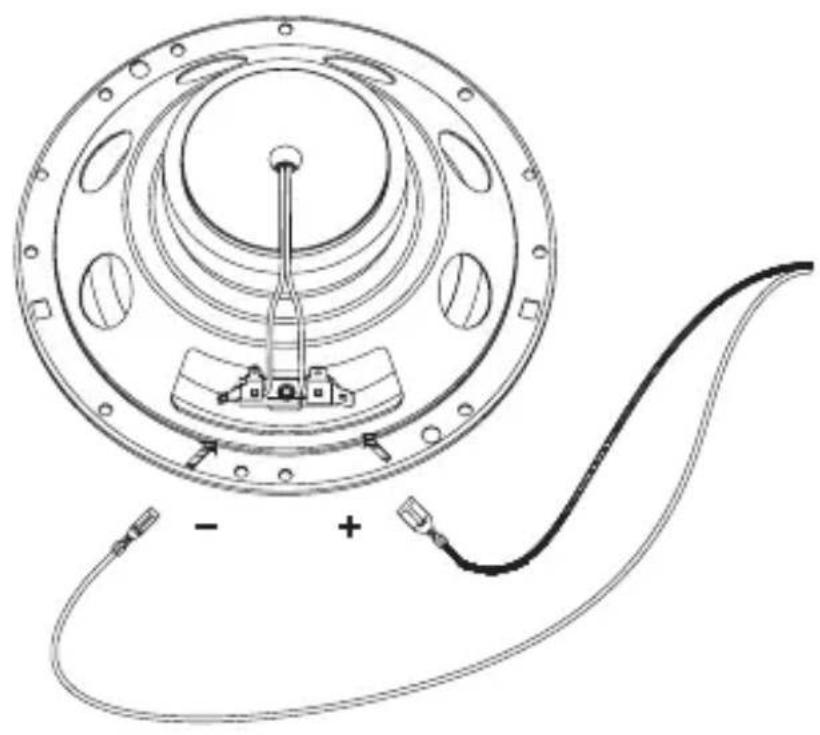

Technical line drawing of a circular mechanical component with internal components and a cable, no text or symbols present

A[0447]2×

B2×

C[TC38]B×

D2×

E2×

F[10000]

Specifications

• Type: 6-1/2" (160 mm) driewegs autoluidspreker
  • Vermogensverwerking: 40 Wrms, 250 W piek
  • Gevoeligheid (bij 2,83 V): 91 dB
  • Frequentiebereik: 55 Hz - 20 kHz
  • Nominale impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 3.241
• DCR (ohm): 3.2
• Mms (g): 8.031
• Sd (cm2): 128.68
• Cms (μm/N): 427.874
• Vas (I): 10.061
• Fs (Hz): 85
• Qes: 1.32
• Qms: 4.242
• Qts: 1.007
  • Crossover Point: 4.2 kHz

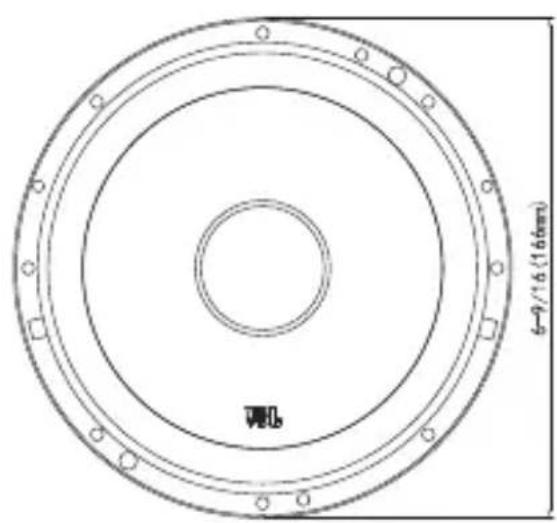

Stage2 604C

A2x

B2x

C8x

D2x

E2x

F4x

G2x

H2x

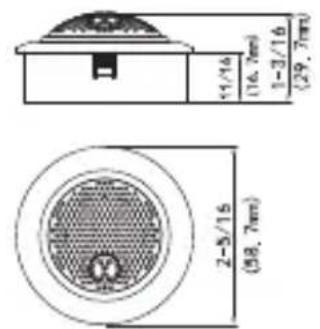

Simple line drawing of a lens with a curved line passing through it, no text or symbols present.

Specifications

• Type: 6-1/2" (160 mm) tweewegs componentfluidsprekersysteem
  • Vermogensverwerking: 45 Wrms, 270 W piek
  • Gevoeligheid (bij 2,83 V): 91 dB
  • Frequentiebereik: 55 Hz - 20 kHz
• Impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 3.588
• DCR (ohm): 3.2
• Mms (g): 11.01
• Sd (cm2): 128.68
• Cms (μm/N): 348.261
• Vas (l): 8.189
• Fs (Hz): 85
• Qes: 1.398
  • Qms: 3.618
• Qts: 1.008
  • Crossover Point: 5.8 kHz

Stage2 424

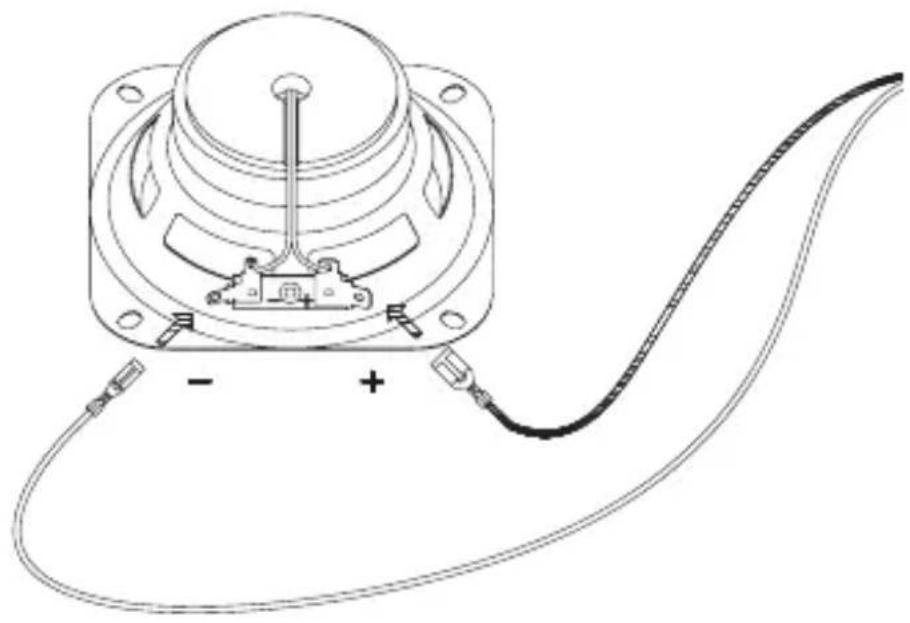

Technical line drawing of a speaker or antenna with a coiled cable and terminal connectors (no text or symbols)

A2×

B

C[7220]

Specifications

• Type: 4" (100 mm) tweewegs autoluidspreker
• Vermogensverwerking: 25 Wrms, 150 W piek
  • Gevoeligheid (bij 2,83 V): 88 dB
  • Frequentiebereik: 75 Hz - 20 kHz
  • Nominale impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 2.965
• DCR (ohm): 3.2
• Mms (g): 4.629
• Sd (cm2): 55.389
• Cms (μm/N): 409.235
• Vas (I): 1.785
• Fs (Hz): 115
• Qes: 1.224
  • Qms: 4.583
• Qts: 0.966
  • Crossover Point: 6.6 kHz

Stage2 524

Technical line drawing of a mechanical component with a coiled cable and labeled terminals (no text or symbols present)

A8×

B2×

C

Specifications

• Type: 5-1/4" (130 mm) tweewegs autoluidspreker
  • Vermogensverwerking: 35 Wrms, 210 W piek
  • Gevoeligheid (bij 2,83 V): 90 dB
  • Frequentiebereik: 75 Hz - 20 kHz
  • Nominale impedantie: 4 ohm

Thiele-Small Parameters

• BL (Tm): 3.11
• DCR (ohm): 3.2
• Mms (g): 5.269
• Sd (cm2): 81.71
• Cms (μm/N): 506.563
• Vas (I): 4.803
• Fs (Hz): 95
• Qes: 1.067
• Qms: 4.525
• Qts: 0.864
  • Crossover Point: 5.8 kHz

HARMAN International Industries, Incorporated

8500 Balboa Boulevard,

Northridge, CA 91329 USA

© 2019 HARMAN International

Industries, Incorporated.

Alle rechten voorbehouden.

JBL is een handelsmerk van HARMAN International Industries, Incorporated, gedeponeerd in de Verenigde Staten en/of andere landen.

Opties, specificaties en vormgeving kunnen worden gewijzigd zonder voorafgaande kennisgeving.
