Type de produit	Lave-vaisselle encastrable
Marque	Jocel
Modèle	WQP12-9260A
Capacité	12 couverts
Dimensions (L x P x H)	598 x 570 x 845 mm
Poids net	45 kg
Alimentation	220-240 V, 50 Hz, 10 A
Puissance maximale	1900 W
Consommation d'eau (cycle)	10,5 L
Programmes de lavage	6 (Éco, Intensif, Normal, Rapide, Délicat, Prélavage)
Niveau sonore	49 dB(A)
Classe énergétique	A+
Fonctions	Départ différé (1-24h), Sécurité enfants, Voyant de sel/rinçage
Matériau cuve	Inox
Type de séchage	Condensation
Réparabilité	Pièces détachées disponibles (panier, bras, filtre, etc.)
Diamètre raccordement	20 mm (arrivée et évacuation)
Longueur câble d'alimentation	1,5 m

FOIRE AUX QUESTIONS - WQP12-9260A Jocel

Comment installer correctement le lave-vaisselle WQP12-9260A ?

Assurez-vous que l'appareil est de niveau à l'aide des pieds réglables. Raccordez le tuyau d'arrivée d'eau à une arrivée d'eau froide (20-60°C) avec un robinet. Fixez le tuyau d'évacuation dans le siphon ou une évacuation murale. Branchez le câble d'alimentation à une prise mise à la terre (230V/10A). Consultez le schéma d'encastrement dans la notice.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le tuyau d'évacuation n'est pas plié ou obstrué. Nettoyez le filtre situé au fond de la cuve. Assurez-vous que la pompe de vidange n'est pas bloquée. Si le problème persiste, un code erreur peut s'afficher (ex: E3). Contactez le service après-vente.

Comment choisir le programme adapté à la vaisselle ?

Pour une vaisselle très sale, utilisez le programme Intensif (70°C). Pour un usage quotidien, le programme Normal (60°C) convient. Le programme Éco (50°C) économise de l'énergie. Pour une charge rapide, choisissez Rapide (30 minutes à 45°C). Les verres et porcelaine délicats se lavent en programme Délicat.

Pourquoi y a-t-il de l'eau stagnante au fond du lave-vaisselle après un cycle ?

Une petite quantité d'eau (1 à 2 cm) dans le filtre est normale après le cycle. Si l'eau est plus élevée, vérifiez que le filtre n'est pas obstrué et que le tuyau d'évacuation n'est pas bouché. Un défaut du pressostat ou de la pompe de vidange peut aussi en être la cause.

Comment nettoyer les filtres de l'appareil ?

Dévissez le filtre cylindrique au fond de la cuve en le tournant dans le sens antihoraire. Retirez le filtre plat. Nettoyez les deux sous l'eau courante avec une brosse douce. Remettez en place en sens inverse. Effectuez ce nettoyage une fois par mois pour de bonnes performances.

Que signifient les codes erreur courants (E1, E3, etc.) ?

E1 : Problème de remplissage d'eau (vérifiez le robinet et la pression). E3 : Problème de vidange (filtre ou tuyau obstrué). E4 : Trop d'eau (possible fuite ou vanne défectueuse). E8 : Problème de chauffage. Consultez le tableau complet dans la notice.

Comment utiliser le sel régénérant et le liquide de rinçage ?

Le sel adoucit l'eau pour éviter le calcaire. Versez-le dans le réservoir à sel (sous la cuve) en utilisant l'entonnoir fourni. Le liquide de rinçage améliore le séchage ; remplissez le distributeur dans la porte. Ajustez les réglages de dureté de l'eau selon votre région (notice fournit un tableau).

Comment régler le départ différé sur le WQP12-9260A ?

Sélectionnez le programme souhaité. Appuyez sur la touche Départ différé pour choisir une heure de 1 à 24 heures. L'affichage clignote. Fermez la porte et le cycle démarrera à l'heure programmée. Une sécurité enfant peut désactiver cette fonction.

L'appareil fait un bruit anormal pendant le lavage, est-ce préoccupant ?

Un bruit sourd peut provenir du broyeur d'aliments (élimine les résidus). Un cliquetis est normal lors des changements de cycle. Si vous entendez un bruit de frottement métallique, vérifiez que les bras d'aspersion ne touchent pas la vaisselle. Pour un bruit de pompe continue, coupez l'alimentation et contactez le SAV.

Où trouver des pièces détachées pour ce modèle ?

Les pièces de rechange (panier, bras d'aspersion, filtres, joints, carte électronique) sont disponibles auprès des revendeurs agréés Jocel ou sur les sites spécialisés. Utilisez la référence modèle WQP12-9260A pour commander. Consultez la notice pour les numéros de pièces.

MODE D'EMPLOI WQP12-9260A Jocel

MÁQUINA DE LAVAR LOIÇA

Manual de Instruções

WQP12-9260A

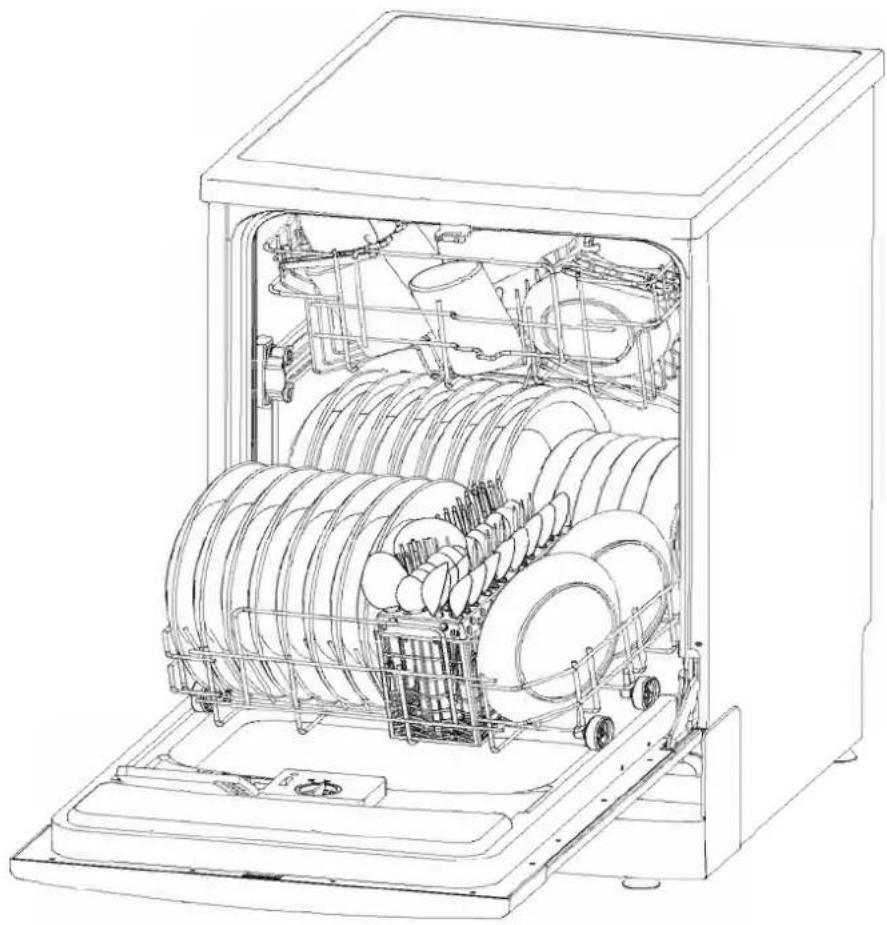

Technical line drawing of an open kitchen appliance with internal components (no text or symbols)

A //JOCEL felicita-o(a) pela escolha desta Máquina de Lavar Loiça. Por favor leia atentamente as Instruções deste Manual.

Leia este Manual

Este manual contém Instruções de Segurança, de Manuseamento, de Instalação e dicas para resolução de problemas mais comuns. Antes de utilizar a Máquina de Lavar Loiça, leia este manual atentamente, de forma a dar uma utilização correcta á máquina e mante-la em bom estado.

Antes de Chamar a Assistência Técnica

Leia o Manual, onde encontrará dicas que o ajudarão a resolver problemas mais comuns, sem necessitar de contactar a Assistência Técnica.

NOTA:

Este produto pode sofrer modificações sem notificação prévia, fruto de um constante desenvolvimento e melhoramento do produto.

Informações de Segurança....1

Instruções de Manuseamento

Painel de Controlo....2
Características da Máquina 2
Antes de ligar a Máquina 3
Amaciar a Água 3
Abrilhantador....4
Detergente 5
Carregar e Dispor a Loiça 6
Não adequado para Lavar na Máquina.... 8
No Final do Ciclo de Lavagem.... 8
Quadro dos Ciclos de Lavagem....9
Ligar a Máquina 9
Sistema de Filtragem .... 10
Manutenção da Máquina 10

Instruções de Instalação

Ligação Eléctrica 12

Ligação da Água....13

Resolução de Problemas

Antes de Chamar a Assistência Técnica .....14

Código de Erros....15

Informação Técnica....16

IMPORTANTES INFORMAÇÕES DE SEGURANÇA ANTES DE UTILIZAR, LEIA AS INSTRUÇÕES

AVISO!

Quando utilizar a máquina de lavar loiça, siga as seguintes precauções básicas:

AVISO! GÁS HIDROGÉNIO É EXPLOSIVO

Em certas circunstancias, o gás hidrogênio pode ser produzido num sistema de água quente que não tenha sido usado durante duas ou mais semanas. GAS HIDROGÉNIO É EXPLOSIVO. Se o sistema de água quente não foi usado durante o período de tempo acima mencionado, antes de ligar a máquina, abra as tomeiras e deixe a água correr durante alguns minutos. Esta operação fará libertar o gás hidrogénio acumulado. O gás é inflamável, não fume ou use ou faça chama durante este procedimento.

DEITAR FORA

Este produto não pode ser deitado fora, junto com resíduos domésticos. A recolha deve ser feita separadamente, pois este produto necessita de um tratamento especial.

FIO TERRA

Este aparelho deve estar ligado a uma tomada com fio terra, de forma a reduzir o risco de choque eléctrico. Este aparelho vem equipado com um cabo e ficha com condutor terra. A ficha deve ser ligada a uma tomada com fio terra que esteja de acordo com as normas.

AVISO! COMO UTILIZAR

▲ AVISO!

A ligação imprópria do equipamento-conductor terra pode resultar em risco de choque eléctrico. Em caso de dúvidas, contacte um electricista qualificado. Se a ficha fornecida com o aparelho não encaixar na tomada, não a altere, contacte um electricista qualificado.

Não faça qualquer tipo de pressão sobre a porta da Máquina de Lavar Loiça.

Não toque no elemento de aquecimento durante ou imediatamente depois do uso.

Não lave itens de plástico, a não ser que estejam marcados como podem ser utilizados na máquina de lavar loiça. Para itens de plástico não marcados verifique as recomendações do fabricante.

Utilize somente detergente e abrilhantador para máquinas de lavar loiça. Nunca utilize sabão, detergente para a roupa, na máquina. Mantenha esses produtos longe das crianças.

Mantenha as crianças longe do detergente, abrilhantador e da máquina com a porta aberta, pois podem haver restos de detergente dentro.

A porta não deve permanecer aberta.

O cabo eléctrico não deve estar dobrado nem excessivamente esticado.

Não force os comandos.

A máquina não deve ser utilizada por crianças ou pessoas enfermas.

Os detergentes da máquina de lavar loiça são muito alcalinos, e podem ser muito perigosos quando ingeridos. Evite o contacto com a pele e olhos.

Não ligue a máquina se os cestos da loiça não estiverem bem colocados.
Não se sente nem apoie sobre a porta aberta; a máquina poderá voltar-se.
■ Quando estiver a carregar a máquina:

1) Coloque os itens pontiagudos, de forma a não danificar a vedação da porta;
2) Coloque as facas pontiagudas com os cabos para cima, de forma a reduzir o risco de ferimentos.

Tenha cuidado para não deixar que itens de plástico entre em contacto com o elemento de aquecimento.
A substituição do cabo de alimentação deve ser efectuada por Técnicos Qualificados.
■ Retire todos os materiais da embalagem.
A máquina de lavar loiça só deve ser utilizada para lavagem de loiça doméstica.
- Quando deixar de utilizar a máquina definitivamente, remova a porta.
Supervisão é necessária, para evitar que crianças brinquem com a máquina.
Depois de cada lavagem, verifique se o compartimento do detergente se encontra vazio.

LEIA E SIGA ESTAS INSTRUÇÕES DE SEGURANÇA

GUARDE ESTE MANUAL DE INSTUÇÕES

IMPORTANTE!

Para ter o melhor desempenho da sua Máquina de Lavar Loiça, leia todas as instruções antes de a utilizar pela primeira vez.

Paínel de Controlo

1 Tecla Liga/Desliga: Para ligar e desligar a máquina.
2 Indicador Luminoso de Ligada: Acende quando pressionar a tecla Liga/Desliga.
3 Luz de Aviso de Sal: Acende-se quando é necessário encher o depósito de sal.
4 Luz de Aviso de Abrilhantador: Acende-se quando o depósito necessita de ser abastecido.
5 Pega da porta: Puxe-a para abrir a porta.

6 Seleção do Programa de Lavagem: Rode a tecla para a direita para escolher os ciclos de lavagem.
7 Luz indicadora do Programa: Quando selecciona um programa de lavagem a respectiva luz acende-se.
8 Tecla Inicio/Pausa: Pressione esta tecla para iniciar ou colocar pausa na máquina de lavar loiça. A luz indicadora do programa seleccionado pisca quando iniciar.

Características da Máquinas

Technical line drawing of a mechanical device with labeled components (no text or symbols present)

1 Cesto Superior
2 Braços de Lavagem
3 Cesto Inferior
4 Reservatório de Sal
5 Filtro Principal
6 Recipiente para Detergente

7 Prateleira para Copos

8 Cesto para Talheres

9 Filtro

10 Reservatório do Abrilhantador

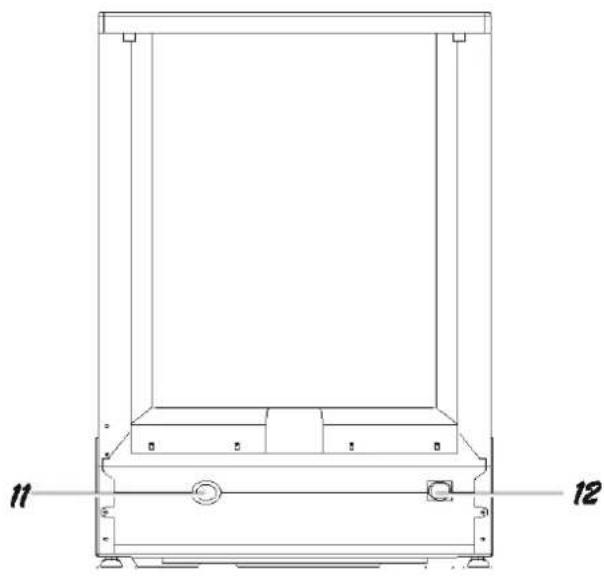

11 Ligação Tubo de Drenagem

12 Ligação do Tubo de Entrada

ANTES DE USAR A MÁQUINA PELA PRIMEIRA VEZ

A) Ajuste a dureza da água.
B) Coloque 1/2L de água dentro do recipiente do sal, encha agora com o sal.
C) Encha o recipiente do abrilhantador.
D) Detergente.

AMACIAR A ÁGUA

A dureza da água varia de local para local. Se água dura for utilizada na máquina, depósitos formar-se-ão nos pratos e utensílios.

Esta máquina vem equipada com um reservatório de sal especificamente produzido para eliminar minerais da água.

Ajustar o Consumo de Sal

Esta máquina foi desenhada para permitir ajustar a quantidade de consumo de sal, baseado na dureza da água utilizada.

Esta opção tem como fim optimizar o nível do consumo de sal. Para configurar proceda da seguinte forma:

Simple circular diagram with a central symbol and two directional arrows, no text or labels present.

1 Desenrosque e remova a tampa reservatório do sal.
2 Existe um anel com uma seta no reservatório (ver figura), se necessário rode o anel no sentido contrário ao dos ponteiros do relógio de “-” para “+” baseado na dureza da água utilizada. É recomendado que os ajustes sejam efectuados de acordo com o seguinte esquema.

DUREZA DA ÁGUA			Posição do Regulador	Consumo de Sal (grama/ciclo)	Autonomia (ciclos/2kgs)
°dH(Graus Britanicos)	°fH(Graus Franceses)	°Clark(Graus Alamães)
0~8	0~14	0~10	-	0	/
8~22	14~39	10~28	/	20	60
22~45	39~80	28~56	MED	40	30
>45	>80	>56	+	60	25

Note: 1 °dH = 1.25 °Clark = 1.78 °fH = 0.178 mmol/l

Para conhecer o grau de dureza da água que lhe é fornecida, deve dirigir-se á Câmara Municipal.

Introduzindo o Sal no Reservatório

Utilize sempre um sal especial para máquinas de lavar loiça.

O reservatório do sal está situado por baixo do cesto inferior, e deve ser enchido da seguinte forma:

Line drawing of a hand pouring granular material into a container with a bowl and side sink (no text or symbols)

1 Remova o cesto inferior, desenrosque e remova a tampa reservatório do sal.
2 Se estiver a encher o reservatório de sal pela primeira vez, encha 2/3 do seu volume com água.
3 Coloque a extremidade do funil (fornecido), no orifício do reservatório e introduza 2 kg de sal. É normal se alguma quantidade de água sair do reservatório.
4 Com cuidado volte a colocar a tampa no sítio e enrosque-a.

NOTA:

1. Quando o indicador luminoso de sal acender, deve voltar a encher o reservatório. Depois de encher o reservatório é normal que a luz se mantenha acesa até o sal estar completamente dissolvido.
2. Se verificar que ficaram resíduos de sal, pode seleccionar o programa de pré-lavagem, para os remover.

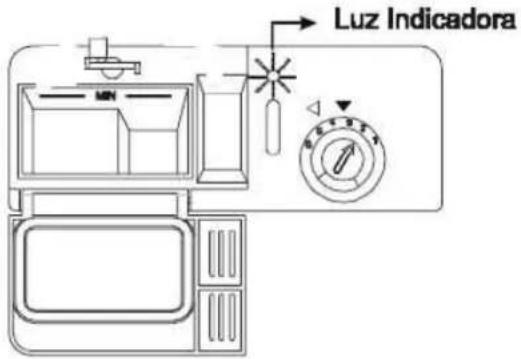

Se o seu painel não tiver a luz indicadora de abrilhantador, pode verificar a quantidade de abrilhantador da seguinte forma. O círculo preto no reservatório do abrilhantador, indica a quantidade de abrilhantador no reservatório. Quando o abrilhantador começa a diminuir o tamanho do círculo preto também diminul. Nunca deve permitir que o círculo preto fique Inferior a 1/4.

Á medida que o abrilhantador diminui, o tamanho do circulo preto também diminui, como mostra abaixo:

Chelo
3/4
© 1/2
1/4 - Deve voltar a encher o reservatório
○ Vazlo

COMO ENCHER O RESERVATÓRIO DE ABRILHANTADOR

Illustration of a stack of coins with a coin icon and a magnifying glass, no text or symbols present

1. Para abrir o reservatório, rode a tampa para a seta da esquerda, e retire a tampe.
2. Deite o abrilhantador no reservatório, tendo o cuidado para não encher em demasia.
3. Volte a colocar a tampa alinhando-a com a seta de abertura, e rodando-a para a seta da direta.

O abrilhantador é libertado no último enxaguamento para prevenir a formação de gotinhas de água que podem deixar manchas ou riscas. Melhora também a secagem. A máquina foi desenhada para utilizar abrilhantadores líquidos. O reservatório do abrilhantador está situado dentro da porta e ao lado do recipiente para o detergente. Para encher o reservatório, abra a tampa e introduza o abrilhantador, até o indicador de nível ficar completamente preto. O reservatório leva cerca de 140 ml de líquido.

Tenha culdado para não encher em demasia o reservatório. Limpe qualsquer salpicos com um pano. Não se esqueça de voltar a colocar a tampa, antes de fechar a porta. Se tiver uma água macia, pode não necessitar de abrilhentador.

Atenção!

Limpe os excessos de abrilhantador com um pano absorvente.

Ajustar o Reservatório do Abrilhantador

O abrilhantador é libertado durante o último enxaguamento. Exactamente como no detergente, a quantidade de abrilhantador depende da dureza da água. Abrilhantador em demasia pode resultar em espuma. Se a água na sua zona é muito macle, pode não necessitar de abrilhantador. Neste caso pode misturar o abrilhantador com a mesma quantidade de água.

O reservatório do abrilantador tem seis níveis de opção. Comece sempre com o nível "1". Se aparecerem manchas na lolça ou a secagem não seja eficiente, aumente a capacidade do reservatório, retirando a tampe e movendo-o para o número "2" e assim sucessivamente até encontrar a posição mais apropriada. Sugerimos no entanto, que seleccione o número "4".

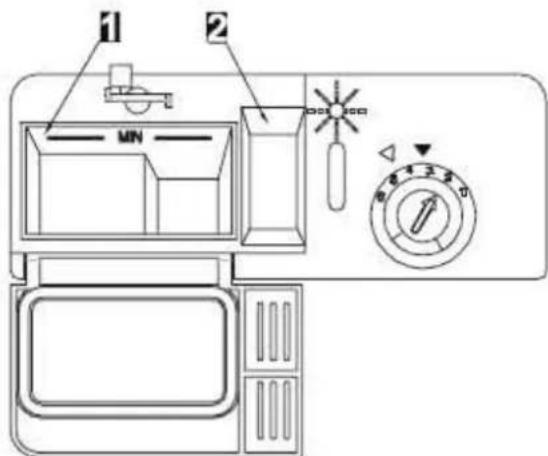

RECIPIENTE PARA DETERGENTE

NÃO INTRODUZA DETERGENTE EM DEMASIA DE FORMA A PREVENIR A FORMAÇÃO DE DEPÓSITOS.

Deve Introduzir detergente antes de iniciar cada ciclo de lavagem. Esta máquina utiliza menos detergente e abrilhantador do que uma máquina convencional. Geralmente, uma colher de sopa de detergente é suficiente para uma lavagem normal. Loiça muito suja necessitará de mais detergente. Introduza sempre o detergente antes de ligar a máquina, caso contrário pode humedecer e não dissolver.

Quantidade de Detergente a Utilizar

Se a água não for muito dura, pode também prevenir a formação de depósitos adicionando o detergente.

Illustration of a mechanical device with a gear and control panel (no text or symbols)

NOTA

1. Se a tampa estiver fechada, pressione a tecla para libertar.
2. Adiclone o detergente antes de iniciar o ciclo de lavagem. Utilize sempre detergentes de qualidade.

AVISO!

Detergente para a máquina é corrosivo Tenha cuidado para o manter fora do alcance das crianças.

Uso do Detergente

Utilize somente detergente para máquinas de lavar lolça. Mantenha o detergente fresco e seco. Não coloque detergente em pó no recipiente se não for ligar a máquina.

Encher Reservatório de Detergente

Encha o reservatório do detergente, as marcas indicam o níveis de dosagem.

1. No reservatório para o detergente da lavagem normal o mínimo corresponde a aproximadamente 20g de detergente
2. No reservatório para a pré-lavagem o detergente corresponde a aproximadamente 5g de detergente

Tenha sempre em conta as dosagens do detergente recomendadas na caixa do producto.

Fecha a tampa e varifique que ficou bern fechada.

Carregar os Cestos

Para um melhor desempenho de máquina, eiga os seguintes dices para carregar os centos. As características e aparência dos centos podem variar do seu modelo.

Atenção antes ou depois de carregar os costos

Retire os excessos de sujidade da lolça, não é necessário passar a lolça por água antes de os colocar na máquina. Coloque e lolça na máquina da seguinte forma:

1. Chévenas e copos devem ser colocados de pernes para o ar.
2. Itens curvos ou ocos, devem estar inclinados de forma a permitir que a agua ciroule no seu interior.
3. Coloque a lolça de forma segura da forma a não cair.
4. Verifique que a loça não impeesa e circulação dos breços de lavagem.

Itana muito pequenos não devem ser limpos na Máquina de Lavar Loiça, pois podem cair dos caetos.

Remover a lolga

Recomendamos que retire primeiro a lolça do cesto inferior desta forma quando puxar o cesto superior não pingará água para o cesto inferior.

Carregar o Cesto Superior

O cesto superior, foi desenhado para segurar lolça mais delicada e leve, como copos, chévenas e pretos de café e chê, pratos, pequenos recipientas e frigideiras raseas (logo que não estejam muito sujao). Posicione a lolça de modo a que não se movam com a água. O cesto superior pode ser ajustado na altura, mudando as rodas, que tem diferentes alturas.

1 Chávena
2 Chévenes Requénus
5 Chivenes Grandes
4 Copoe
5 Tigales
6 Pratos
7 Pice

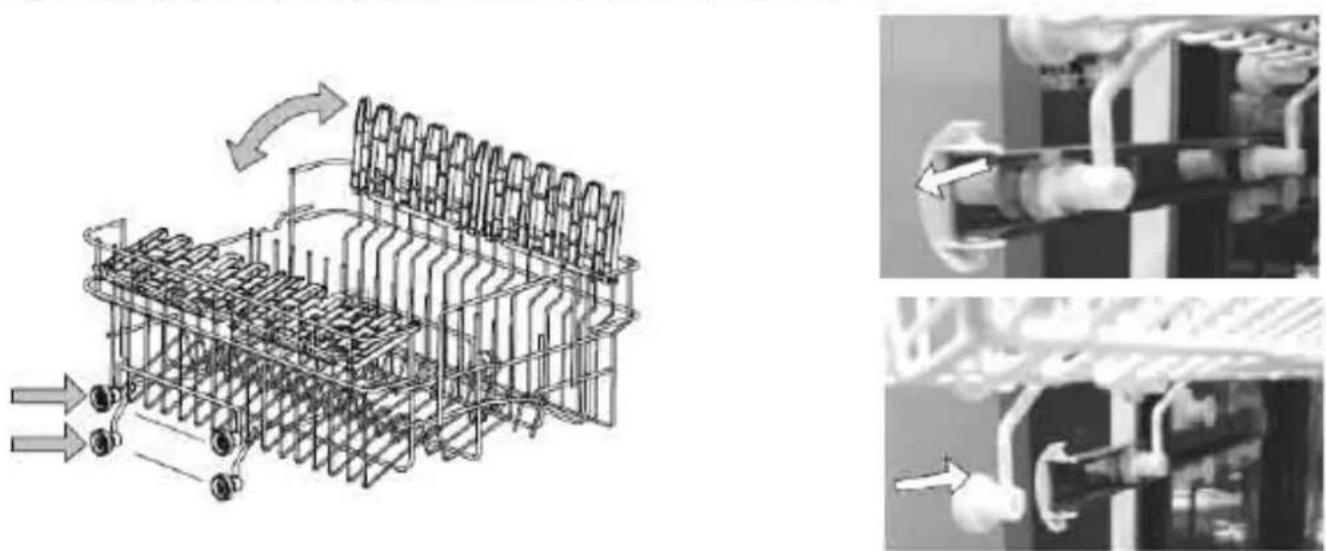

Ajustar o Cesto Superior

Se necessário a altura do cesto superior pode ser ajustada, de forma a obter mais espaço para loiças grandes tanto no cesto superior como inferior. O cesto superior pode ser ajustado colocando rodes de diferentes altures nos carriis. Utensillos compridos como o caso de talheres de servir, devem ser colocados nas prateleiras de forma a não obstruir o braço de lavagem. As prateleiras podem ser levantados quando não as utilizar.

Carregar Cesto Inferior

Recomendaímos que coloque a lolça maior, que é mais difícil de lavar, no costo inferior, como paneles, frigideiras, testos, travessas.

É preferível colocar as travessas e testos nos laterais do caso de forma a evitar bloqueer a rotação do braço de lavagem superior.

• Panaíos e travesas devem ser sempre colocadas virades para beixo.
• Panelas fundas, devem ser inclinadas, para permitir que a água circula.
  O caso inferior contem uma file com pontas dobradas, da forma a permitir a colocação de penelas malores.

7 Treveesee
Pratoe Ladeiros
9 Pratos Supelros
10 Prado de Sabremasa

Costa para Talhunes

Garfos Dobráveis

Close-up of a wire fence with diagonal hatching and arrows indicating movement (no text or symbols)

Para permitir uma melhor carga do cesto, pode dobrar ce garfoe.

CESTO PARA TALHERES

Para obter os melhores resultados na lavagem, os talheres devem ser colocados no respectivo cesto com os cabos virados para babo. As colheres devem ser introduzides individualmente nos respectivos orifícios. Talheres particulamente compridos, devem ser colocados na frente do cesto superior na posição horizontal.

Close-up of a hand holding a small object, possibly a food item or tool, with no visible text or symbols.

1 Carlos 5 Faoss

§ Colheres de Sopa 6 Colheres de Servir

3 Colheres de Sobramesa 7 Colheres de Mohos

4 Colheres de Cha 5 Garo de Servir

Δ AVISO!

Não debos nenhum item treepasser o fundo

Não Apropriado para Máquina de Lavar Loíça

Os seguintes itens não podem ser limpos na Máquina de Lavar Loiça

Materiais de madeira - pola com a água ficarão com meu aspecto.
Adornos de cristal e ltons artesanales, especialmente ltons antigos valiosos.
■ Utensilios de plásticos, sensíveis ao calor. ■ Utensilios de cobre e estanho.
■ Utensilios que contenham cinze, lubrificantes, cere, ou tiria. ■ Materiales abcorventes, como esponjes ou tecklos.

Partes em alumínio e prais, tem tendências a ficar sem cor durante o ciclo de lavagem. Mesmo alguns tipos de vidros podem ficar baços após virias lavagens.

Recomendação:

Compre utensilios que estão identificados para poderem ser limpos na Máquina de Levar Loiga.

Danos nos utensílios de vidro

Causes Poselvels:

Tipo de vidro ou processo de fabrio; composição química do detergente; temperatura da água ou programa de levagem.

Sugestão para resolução:

Use utenaflos de vidro que possam ser limpos na Máquina de Laver Lolça; seleccione um programa de lavagem com uma temperatura bebas; retire logo os utenaflos de vidro da Máquina logo após a lavagem.

No Final do Ciclo de Lavagem

Quando o programador parar de roder e estiver alinhado na marca STOP, significa que o ciclo de lavagem acabou. Para desligar a máquina, pressione a tecla Liga/Desliga, feche a tomelina de fornecimento da água e abra a porta. Aguerde une minutos antes de retirar a lolça, pois pode ainda estar quente, mais susceptível a partir e também deste modo, seca melhor.

Quadro dos Ciclos de Lavagem

Programa	Informação da Selecção do Ciclo	Descrição do ciclo	Detergente	Tempo Decorrido	Energia (Kwh)	Água (l)	Abrilhantador
Forte	Para Loiças com maior sujidade, tais como taças, caçarolas e tabuleiros que tenham alimentos secos agarrados.	Pré-lavagemPré-lavagem (50°C)Lavagem (60°C)Enxaguar (70°C)SecagemSecagem	5/25 gr.	160	1.4	17
Normal	Para cargas com sujidade normal, tais como, taças, pratos, copos e caçarolas pouco sujas.Ciclo diário padrão.	Pré-lavagemPré-lavagemLavagem (50°C)Enxaguar (70°C)Secagem	5/25 gr.	155	1.05	17
Economica	Para cargas com pouco sujidade, tais como, pratos, copos, tigelas e caçarolas pouco sujas.	Pré-LavagemLavagem (45°C)Enxaguar (60°C)Secagem	25 gr.	105	0.8	13.4
Enxaguar	Para loiças que só necessitam de enxaguamento e secagem.	Lavagem (45°C)Enxaguar (70°C)Secagem		95	1.00	9.9
Vidros	Para loiças pouco sujas, como copos de vidros, cristais, etc.	Pré-LavagemLavagem (40°C)Enxaguar (70°C)Secagem	20 gr.	110	0.95	13.4
Rapida	Uma lavagem curta para loiça pouco suja e que não necessita de secagem	Lavagem (40°C)Secagem	20 gr.	30	0.4	8.9

Ligar a Máquina

Iniciar o Ciclo de Lavagem.....

1 Puxe a gaveta inferior e superior, carregue a máquina e volte a colocar as gavetas no sítio. Recomendamos que carregue primeiro o cesto inferior.
2 Coloque o detergente (Veja a secção "Sal, Detergente e Abrilhantador").
3 Com um pouco de força, feche a porta e assegure-se que está bem fechada. NOTA: Quando a porte se fecha, ouve-se um clique.
4 Ligue a ficha à corrente eléctrica. Certifique-se que o fornecimento da água esteja aberto e na pressão máxima.
5 Dependendo do nível de sujidade, escolha o programa de lavagem desejado.
Forte-Normal-Economico-Enxaguar-Vidros-Rápido
6 Pressione a tecla Liga/Desliga.

Sempre que um programa é seleccionado, a respectiva luz indicadora acender-se-á. Pressione de seguida a tecla Liga/Desliga, para iniciar o programa e a luz piscará.

Nota: Se pressionar a tecla Liga/Desliga durante a lavagem, a luz do programa parará de piscar e a máquina emitira um som a cada minuto até que prima novamente a tecla Liga/Desliga.

Mudar de Programa

Só pode alterar um programa de lavagem se o ciclo estiver a decorrer há pouco tempo. De outro modo o detergente pode já ter sido libertado, e a máquina pode já ter drenado a água de lavagem. Neste caso deve voltar a encher a gaveta do detergente.

1 Pressione a tecla Liga/desliga durante mais de 3 segundos. Isto cancelará o programa actual.
2 Pressione a programa para escolher o programa desejado.
3 Pressione a tecla Liga/Desliga para iniciar o programa.

Nota: Se abrir a porta da máquina durante a lavagem, a máquina pára. Quando fechar a porta e pressione a tecla Inicio/Pausa, a máquina continuará a trabalhar após 10 segundos.

As quatro luzes de programas mostram o estado da máquina de lavar:

a) Todas as luzes desligadas ---- modo de espera
b) Uma das luzes ligadas ———— pausa
c) Uma das luzes a piscar ---- trabalhar

Esqueceu-se de Colocar um Prato?

Pode adicionar um prato a qualquer momento antes do recipiente para o detergente abrir.

1 Abra a porta da máquina.

3 Adicione os pratos esquecidos.

2 Espere que os braços de lavagem parem de deitar água, antes de abrir a porta. Vapor pode sair da máquina.

4 Feche a porta.

Como Desligar a Máquina

A luz indicadora de programa está ligada mas não pisca, só neste caso o programa chegou ao fim.

1 Desligue a máquina pressionando a tecla Liga/Desliga.
2 Feche a torneira de fornecimento da água.

Abra a porta cuidadosamente. Vapor quente pode sair quando abrir a porta.

• Pratos quentes são mais susceptíveis a partir. Antes de os retirar, deixe-os arrefecer primeiro.
• Abra a porta e deixe-a arejar durante alguns minutos, antes de remover os pratos.
• É normal a máquina estar molhada por dentro.
• Remova a loiça primeiro do cesto inferior e só depois do superior, de forma a evitar molhar a loiça que se encontra no cesto inferior.

Sistema de Filtragem

Para sua conveniência, colocamos a bomba de esgoto e um sistema de filtragem de fácil alcance dentro do tubo. O sistema de filtragem é constituído por três peças: o filtro principal, filtro grosso e filtro fino.

1 Filtro Principal

Restos de alimentos e pequenas partículas presas por este filtro, são pulverizadas por um jacto especial no braço de lavagem inferior e escoadas para o esgoto.

2 Filtro Grosso

Itens maiores, como ossos ou vidro que poderiam obstruir o esgoto, ficam retidos neste filtro. Para retirar estes itens retidos no filtro, gentilmente aperte a aba do topo deste filtro, levante-a, e retire o item.

3 Filtro Fino

Este filtro retém resíduos de comida e esterco na área do esgoto, de forma a prevenir que estes sejam recolocados na loiça durante o ciclo de lavagem.

Manutenção da Máquina

Para limpar o painel de controlo, utilize um pano ligeiramente humedecido e depois passe um pano seco. Para limpar o exterior, utilize um líquido de limpeza não abrasivo. Nunca utilize esfregões abrasivos, nem itens pontiagudos para limpar a máquina.

Temperaturas Muito Baixas

Se a sua máquina está colocada num local muito frio de Inverno, em que a temperatura possa atingir níveis negativos, solicite a um Técnico Qualificado para:

1 Desligar a máquina da corrente eléctrica.
2 Fechar a tomeira de fornecimento da água, e retire o tubo de ligação.
3 Drenar a água do tubo de entrada de água e da válvula da água.

4 Voltar a encaixar o tubo de entrada de água á válvula.
5 Remover a protecção de plástico do tubo de esgoto e utilize uma esponja para chupar a água na bota de borracha.

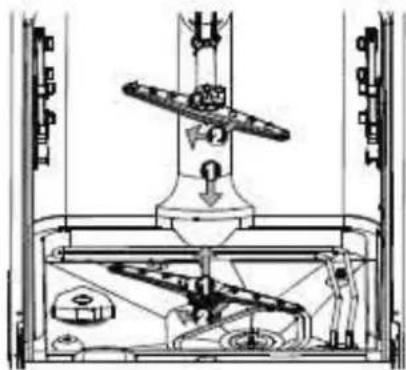

Limpeza dos Braços de Lavagem

É necessário limper os braços de lavagem regulamente, pois a água muito dura e os restos de alimentos podem obstruir os orifícios de saída de água. Para remover o braço de lavagem, desenrosque a porca para retirar a anilha no topo do braço de lavagem e remova o braço. Lava ambos os braços com água moma e detergente e utilize uma esponja macia para limper os orifícios por onde sal a água. Depois de secos, volte a colocá-los no atão.

Technical line drawing of a mechanical assembly with no visible text or symbols

Limpeza dos Filtros

- Por esta razão, depois de cada lavagem deve remover as partículas dos alimentos prezas no filtro semicircular. - Para desmontar o conjunto de filtros, desenroque o cilindro do filtro.

1

Passo 1: Rode o cilindro do filtro, e levante-o.

2

Technical line drawing of a mechanical assembly with gears and housing (no text or symbols)

Passo 2: Levante o filtro principal.

3

Technical line drawing of a mechanical assembly or enclosure with no visible text or symbols

Passo 3: Lavante o filtro mais fino.

Note: Para voltar a colocar os filtros no lugar, siga os passos acima referidos mas no sentido inverso.

Montar os Filtros

Para um melhor desempenho o conjunto de filtros deve ser limpo. Os filtros retém partículas de alimentos da água de lavagem, permitindo que a meema circula durante o ciclo de lavagem. Por esta razão, depois de cada lavagem deve remover as partículas dos alimentos prezas no filtro semicircular, lavando-o com água a correr. Para desmontar o conjunto de filtros, puxe a paga do copo para cima. O conjunto de filtros deve ser limpo pelo menos uma vaz por semana.

Para limper o filtro grosso e fino, use uma escova. Volta a montar o conjunto de filtros, como mostra a figura e coloque-o no sítio pressionando para baixo. A máquina nunca deve ser utilizada sem os filtros. Substituição Inapropriada dos filtros pode reduzir o nível do desempenho da máquina e danificar os pratos e utensílios.

Δ AVISO!

Nunca coloque a máquina em funcionamento sem os filtros. Quando os limpar tenha cuidado para não os amassar.

▲ AVISO!

Nunca ligue a máquina, sem os filtros devidamente colocados no lugar. Substituição imprópria do filtro pode reduzir a performance ou danificar a máquina. Quando limpar os filtros não bata neles, pois podem ficar contorcidos.

Limpar a Porta

Diagram of a device interior with a hand pointing to a component (no text or symbols visible)

Para limpar a beira á volta da porta, deve utilizar um pano macio humedecido em água morna. De forma a evitar que água penetre no fecho da porta ou componentes electrónicos, não utilize sprays de limpeza. Nunca utilize detergentes ou esfregões abrasivos, pois podem danificar a superfície exterior, riscando-a. Algumas toalhas de papel podem também riscar ou deixar marcas.

AVISO!

Nunca utilize sprays para limpar o painel da porta, pois podem danificar o fecho da porta ou componentes electrónicos. Não é permitido o uso de agentes abrasivos bem como algumas toalhas de papel podem também riscar ou deixar marcas.

Efectuar a Boa Manutenção da Máquina

Depois de Cada Lavagem

Depois de cada lavagem, feche a torneira da água e deixe a porta ligeiramente aberta, de forma a que humidade e odores não fiquem presos no interior.

Remova a Ficha

Antes de limpar a máquina, retire a ficha da tomada eléctrica. Não corra riscos.

Não Utilize Detergentes Abrasivos

Para limpar o exterior e partes em borracha, não utilize solventes nem detergentes abrasivos. Utilize somente um pano e uma solução de água morna com um pouco de detergente. Para remover manchas da superfície interior, utilize um pano humedecido com água e vinagre branco, ou um produto de limpeza feito especialmente para máquinas de lavar loiça.

Depois de Cada Lavagem

Quando for de férias é necessário que corra um ciclo de lavagem com a máquina vazia, depois desligue-a da corrente eléctrica, feche o fornecimento da água e deixe a porta ligeiramente aberta. Isto não permitirá que a máquina ganhe maus odores.

Mover a Máquina

Se tiver que mover a máquina, mantenha-a na posição vertical.

Borrachas Vedantes

Um dos factores que causam odores na máquina, é o facto de resíduos alimentares se alojarem nas borrachas vedantes da máquina. Limpe-as periodicamente com uma esponja humedecida.

Ligação á Energia Eléctrica

CUIDADO, para segurança pessoal:

NÃO UTILIZE EXTENSÕES ELÉCTRICAS OU ADAPTADORES COM ESTA MÁQUINA.

NÃO REMOVA EM NENHUMA CIRCUNSTÂNCIA O FIO TERRA DA CABO ELÉCTRICO.

Requerimentos Eléctricos

Esta máquina foi desenhada para funcionar com um fio individual de 220\~240VAC, 50\~60HZ. Utilize um fuso de 12 amp. Recomendamos que tenha uma instalação eléctrica com protecção para sobrecarga e que tenha um circuito eléctrico só para máquina.

Ligação Eléctrica

Certifique-se que existe fio terra antes de utilizar.

Certifique-se que os valores de voltagem e frequência da corrente em sua casa, correspondem com os mencionados no autocolante situado na parte de trás da máquina.

Simple line drawing of a hand holding a faucet with a valve (no text or symbols)

Ligue o adaptador de 3/4" á tomeira de água fria, e certifique-se que fica bem apartado. Se a canalização da sua casa nunca foi usado, antes de efectuar as ligações debe a água comer, para libertar as impurezas.

Ligação à Água Quente

Pode também ligar o tubo de fornecimento da água à torneira de água quente, desde que a temperatura não exceda os 60°C. No caso de utilizar água quente, o ciclo de lavagem diminuirá cerca de 15 minutos e a eficiência de lavagem será ligeiramente reduzida.

Posicionamento da Máquina

Coloque a máquina no local que escolheu. A parte de três da máquina deve estar virada para a parade e os laterais virados para os móveis ou parades. A máquina é fornecida com tubo de fornecimento da água e um tubo de esgoto que podem ser direcionados tanto para a direita como para e sequerda, de forma a facilitar a instalação.

Nivelar a Máquina

Uma vez que a máquina está posicionada no local que escolheu, ajuste os pês (desapertando-ca / apertando-ca), de forma a ficar nivelada. De qualquer modo a máquina não pode ficar com uma inclinação superior a 2º.

Ligação da Bomba de Esgoto

Introduze o tubo de esgoto de máquina num tubo com um diâmetro mínimo de 4cm, ou introduza-o na banca tendo sempre o cuidado para não o dobrar ou causar estranguiamento. Utilize o suporte de plástico que vem com a máquina. A extremidade do tubo deve estar a uma altura compreendida 40 a 100 cm de altura e não pode estar insero na água.

Como Drenar o Excesso de Água do Tubo

Se a banca for muito alta o excesso de água no tubo não pode ser direnedo directamente na banca. Será necessário dramar o excesso da água numa bacia mais baixa.

Antes de Chamar a Assistência Técnica......

Dicas para resolução de problemas

Leia os seguintes quadros para tentar resolver o possível problema antes de chamar a Assitência Técnica.

Problema	Possíveis Causas	O Que Fazer
A máquina não Trabalha	Fusível queimado ou dijuntor foi abaixo	Substitua o fusível ou reinicie o dijuntor. Desligue outros aparelhos ligados ao mesmo circuito.
	Não está ligada á corrente	Certifique-se que a máquina está ligada e a porta fechada.Verifique se a ficha está ligada á tomada eléctrica.
Barulho	Alguns sons audivis são normais	Som do recipiente do detergente a abrir.
	Utensilios não estão seguros nos cestos e algumas vezes podem cair dos cestos	Certifique-se que fica tudo seguro nos cestos.
	Zumbido no motor	Não tem utilizado a máquina regularmente. Nestes casos, ponha a máquina a trabalhar de vez em quando sem loiça.
Espuma no tubo	Detergente impróprio	Utilize somente detergentes para máquinas lavar loiça.Abra a porta e deixe a espuma evaporar.Adicione um copo de água quente no tubo da água.Feche a porta e lentamente rode o programador até ao ciclo de drenagem da água.
Manchas	Derramou abrilhantador	Limpe sempre salpicos de abrilhantador.

Antes de Chamar a Assistência Técnica......

Problema	Possíveis Causas	O Que Fazer
Manchas nos copos	Combinação de água macia com muito detergente	Utilize menos detergente se tem uma água macia e seleccione um programa de lavagem pequeno.
Riscas amarelas ou castanhas dentro da máquina	Manchas de café ou chã	Remova as manchas á mão com uma solução de 1⁄2 de chávena de branqueador e três chavenas de água quente.A AVISO!Deve aguardar 20 minutos depois de cada ciclo de lavagem antes de limpar o interior da máquina.
	Depósitos de ferro na água	Deve contactar a companhia de fornecimento da água para um filtro especial.
Riscas brancas dentro da máquina	Minerais de água dura	Para limpar o interior utilize uma esponja humedecida com detergente da máquina de lavar loiça e utilize luvas. Nunca utilize outro tipo de detergente, pois pode riscar.
A tampa do recipiente do detergente não abre.	Não desligou a máquina no painel frontal	Pressione a tecla Liga/Desliga, para desligar a máquina e mova o trinco da porta para a esquerda.
	Pratos estavam a bloquear o detergente das chavenas	Volte a recolocar os pratos devidamente.
Vapor	Fenómeno normal	Durante a secagem e drenagem da água poderá verificar algum vapor.
Marcas pretas ou cinzas nos pratos	Utensílios de alumínio esfregaram-se nos pratos	Para eliminar essas marcas uso um detergente médio abrasivo.
Água no fundo do tubo	É normal	Uma pequena quantidade de água limpa á volta no fundo da saída do tubo na parte de trás manterá o vedante da água lubrificado.
A máquina verte água	Limpe salpicos ou excessos de abrilhantador	Tenha cuidado para não encher em demasia o reservatório do abrilhantador. Limpe os salpicos.
	A máquina não está nivelada	Certifique-se que a máquina não está nivelada.

Código de Erros

Código	Significado	Causas Possíveis
Luz de Vidros pisca rapidamente	Tempo de entrada excedido	Torneira não está aberta
Luzes Eco e Vidros piscam rapidamente	Tempo de aquecimento mais longo, mas não atinge a temperatura necessária	Funcionamento incorrecto do sensor de temperatura ou da resistência de aquecimento.
Luz Forte pisca rapidamente	Inundação	A máquina está a verter água.
Luzes Forte e Eco piscam rapidamente	Falha do sensor de temperatura	Avaria ou circuito aberto no sensor da temperatura
Luzes Forte, Eco e Vidro piscam rapidamente	Falha do sensor de temperatura	Avaria ou curto-circuito no sensor da temperatura

DIMENSÕES (mm)

MODELO	WQP12-9060A
ALTURA	850MM
LARGURA	600MM
PROFUNDIDADE	580MM
VOLTAGEM	230V/50HZ
PRESSÃO DA ÁGUA	0.04-1.0MPA
POTÊNCIA	1.930W
CAPACIDADE	12 TALHERES

JOCEL®

ASSISTÊNCIA TÉCNICA

Telef. 00 351 252 910351

Fax: [phone]

E-mail: [e-mail]

Http://www.jocel.pt
