MODE D'EMPLOI Aqualine 500 Becken
Máquina de Lavar Roupa
Aqualine 500
Instruções de Utilização
Caro(a) cliente,
Agradecemos a sua compra da nossa Máquina de Lavar Roupa Becken.
O aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.
Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.
Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.
Índice
Pág. 02
- Instruções de segurança. Pág. 03
-
Utilização e funcionamento. Pág. 03
-
Máquina de Lavar Roupa . Pág. 03
- Instalação. Pág. 04
- Colocação em funcionamento. Pág. 06
- Peso Adequado para cada Lavagem. Pág. 06
- Colocação do Detergente. Pág. 06
-
Programas de Lavagem. Pág. 07
-
Manutenção e Limpeza. Pág. 08
- Pós Venda. Pág. 09
- Características técnicas. Pág. 10
- Conservação do ambiente. Pág. 10
1. Instruções de segurança
■ Retire com cuidado a embalagem do artigo.
- Depois de retirar a embalagem, verifique se a máquina de lavar roupa não ficou danificada durante o transporte e se a porta fecha perfeitamente. Em caso de dúvidas, contacte pessoal profissionalmente qualificado ou o revendedor.
- O material da embalagem (sacos de plástico, etc.) deve ser mantida fora do alcance das crianças, enquanto potencial fonte de perigo.
Para melhor se transportar a máquina, foram colocados dois parafusos e uma tira metálica, de forma a consolidar alguns dos constituintes internos da máquina, que pela sua função devem estar soltos na altura do funcionamento. Desta forma esses parafusos e a tira metálica devem ser retirados.
- Certifique-se que após retirar os parafusos, coloca umas capas plásticas (fornecidas juntamente com a máquina), nas aberturas existentes, de forma a evitar que surjam salpicos para o exterior.
Regras a cumprir durante o uso do aparelho:
- Nunca tocar na máquina quando estiver descalço, com as mãos ou pés molhados.
- Não são aconselháveis a utilização de extensões eléctricas, para efectuar a ligação do aparelho a uma tomada eléctrica.
- Certifique-se que durante a instalação, o cabo eléctrico não se encontra dobrado nem torcido.
- No caso da máquina não estar a funcionar correctamente ou for necessário efectuar qualquer tipo de manutenção, desligue o aparelho da tomada eléctrica
- Certifique-se que não deixa os detergentes utilizados na máquina ao alcance de crianças.
- Certifique-se que as crianças não estão ao redor da máquina quando esta se encontra aberta.
- Esta máquina não pode ser instalada ao ar livre, mesmo que esteja sob um tecto. O contacto com a chuva pode ser extremamente perigoso.
- Não de apoiar nem se sentar na porta do aparelho, quando esta estiver aberta.
- Quando o aparelho não estiver a funcionar correctamente, desligue-o da tomada eléctrica e feche o fornecimento de água.
- O aparelho deve ser instalado de modo a que a ficha eléctrica esteja sempre acessível.
- Em nenhuma situação a máquina deve ter uma inclinação superior a 2º.
- Certifique-se que se colocar, tapetes ou carpetes por debaixo da máquina, que estes não dificultem o acesso à máquina, nem impeçam o correcto manuseamento da mesma.
Se o cabo eléctrico estiver danificado, este deve ser substituído por Serviços Técnicos autorizados. - Certifique-se que só Serviços Técnicos autorizados efectuam intervenções no aparelho.
2. Utilização e funcionamento
■ Máquina de Lavar Loiça

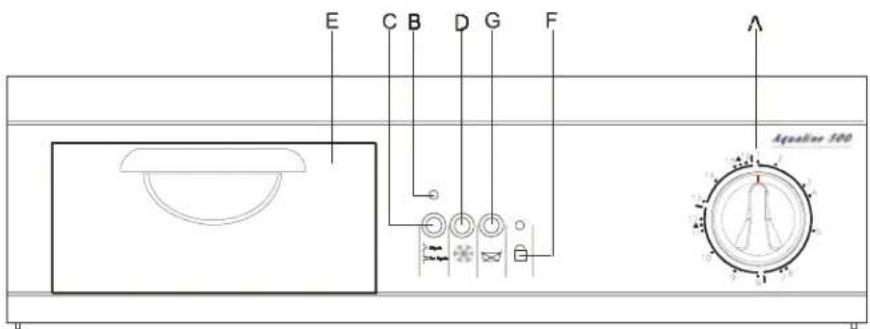

Painel de Controlo:
A - Botão de Seleção de Programa
B - Luz indicadora de ON / OFF
C - Botão de ON / OFF
D - Botão de Lavagem a Frio
E - Gaveta dos Detergentes
F - Botão para a abertura da porta
G - Botão para saltar o programa anti-rugas
Instalação
Posicionamento do aparelho.
Colocação do aparelho no local desejado. O aparelho deve estar colocado a uma distância suficientemente perto da parede traseira e lateral de modo que não haja cabos e tubos mal acondicionados. A máquina encontra-se equipada com um tubo para o fornecimento de água e outro para a evacuação da água. Certifique-se que antes de colocar a máquina a funcionar, esta se encontra destravada (ver figura seguinte).
Depois da colocação do aparelho no local desejado, rode os pés do aparelho de maneira a ajustar a altura dos mesmos (veja a figura em baixo), de forma a nivelar a máquina de lavar roupa. Em nenhuma situação a máquina deve ter uma inclinação superior a 2º. A máquina estando nivelada ajuda a performance da máquina.
Ligar a torneira de água ao tubo adequado, e certifique-se que esta está suficientemente apertada (ver figura em baixo). Se a canalização da água, nunca tiver sido utilizada ou não se tiver sido utilizada durante algum período de tempo, deixe a água correr durante algum tempo de modo a libertar todas as impurezas constantes na canalização. No caso deste procedimento não tiver sido efectuado existe a possibilidade das impurezas da água danificarem o aparelho.
Insira o tubo de drenagem da máquina no cano utilizado para o efeito (este deve possuir um diâmetro mínimo de 4 cm), ou deixe o tubo escoar a água para um reservatório com escoamento próprio. De qualquer das formas certifique-se que o tubo não está torcido ou dobrado. Use o suporte próprio fornecido com a máquina (ver figura seguinte), de forma a garantir que o tubo de escoamento de água fica fixo, evitando desta forma possíveis inundações por deslocação do tubo de drenagem. A parte final do tubo de escoamento não deve ser submerso em água.
O suporte de plástico ao ser utilizado deve ser fixo correcta e resistentemente na parede de forma a prevenir que este se solte e escoe a água para fora do sistema de drenagem.
Depois de se certificar que os valores de tensão e corrente da sua instalação eléctrica são os mesmos que o aparelho suporta (ver placa de características no aparelho, na zona traseira do mesmo), e que o seu quadro eléctrico suporta mais esta ligação, insira a tomada na ficha eléctrica com o circuito terra (esta especificação trata-se de um requisito legal).
No caso da tomada não ser adequada ao tipo de ficha, certifique-se que a mesma é mudada por Serviços Técnicos especializados. Não utilize qualquer tipo de adaptadores para efectuar a ligação.
- Colocação em Funcionamento
Como iniciar o ciclo de lavagem:
- Certifique-se que a fixa eléctrica encontra-se bem fixa na tomada.
■ Certifique a torneira da água encontra-se aberta. - Coloque a roupa na máquina de forma equilibrada (veja instruções referentes ao peso aconselhável para cada lavagem).
- Coloque o detergente na máquina de acordo com as especificações (veja instruções referentes à dosagem do detergente).
- Rode o manípulo indicador do programa de lavagem até ao número identificativo do ciclo de lavagem desejado.
- Pressione o botão ON / OFF (Painel de Controlo - D), ligando a máquina.
- A luz indicadora do estado da máquina vai-se acender (Painel de Controlo - C)
■ Assim que a máquina terminar o seu ciclo de lavagem, espere alguns segundos antes de abrir a porta da máquina.
- Peso adequado para cada lavagem.
Para obter a eficácia desejada na lavagem da sua roupa, é conveniente carregar a sua máquina, tendo em conta o tipo de tecido e o peso aconselhado para essa lavagem. Veja a seguinte tabela:
| Tipo de Vestuário | Peso aconselhado |
| Vestuário sem coloração | Maior volume aconselhado é de 5 kg. |
| Vestuário de Malha | Maior volume aconselhado é de 2 kg. |
| Vestuário de Lã | Maior volume aconselhado é de 1 kg. |
| Vestuário de Fibras | Maior volume aconselhado é de 2,5 kg. |
Colocação do Detergente.
Existem 4 compartimentos na gaveta dos detergentes, todos eles com funções específicas. Assim sendo temos que:
Compartimento 2 - Detergente de Lavagem Normal
Compartimento A - Amaciador
Compartimento C - Branqueador
Ao utilizar o detergente, é necessário ter em atenção as seguintes indicações:
- Utilizar sempre detergentes adequados ao tipo de tecido a lavar
- Utilizar sempre detergentes adequados à dureza da água do seu local de residência
- Utilizar a quantidade de detergente apropriada ao nível de sujidade da roupa
-
Utilizar a quantidade de detergente apropriada à quantidade de roupa a lavar
-
Programas de Lavagem.
| Tipo de Tecido e sujidade | Prog. | C. Deterg. 1 | C. Deterg. 2 | C. Deterg. A | C. Deterg. C | Descrição | |
| Algodão | Branco e sujo | 1 | x | x | x | x | Pré-lavagem Lavagem Normal Centrifugação |
| Colorido e sujo | 1 | x | x | x | x | Pré-lavagem Lavagem Normal Centrifugação | |
| Branco e Colorido | 2 | x | x | Lavagem Normal Centrifugação | |||
| Misto e Colorido | 3 | x | x | Lavagem Normal Centrifugação | |||
| Cor Clara | 4 | x | x | Lavagem Normal Centrifugação | |||
| Enxaguar | 5 | x | Coloca o amaciador na altura de enxaguar | ||||
| Amaciador | 6 | x | Coloca o amaciador na altura de enxaguar | ||||
| Centrifugação | 7 | Centrifugação | |||||
| Tecido Misto | Colorido e sujo | 8 | x | Lavagem Normal Centrifugação | |||
| Misto e Colorido | 9 | x | Lavagem Normal Centrifugação | ||||
| Enxaguar | 10 | x | Coloca o amaciador na altura de enxaguar | ||||
| Amaciador | 11 | x | Coloca o amaciador na altura de enxaguar | ||||
| Parar a máquina | ▲ | ||||||
| Centrifugação | 12 | Centrifugação | |||||
| Lã | Lã | 13 | x | x | Lavagem Normal | ||
| Enxaguar | 14 | x | Coloca o amaciador na altura de enxaguar | ||||
| Amaciador | 15 | x | Coloca o amaciador na altura de enxaguar | ||||
| Parar a Máquina | ▲ | ||||||
| Drenagem | 16 | O Tambor não roda e drena a água |
3. Manutenção e Limpeza
Remova a ficha da tomada eléctrica.
Sempre que for feita limpeza ou manutenção à máquina certifique-se que a ficha eléctrica encontra-se sempre desligada da tomada.
Não utilize produtos abrasivos nem dissolventes.
Para efectuar a limpeza exterior e as borrachas da máquina, não utilize produtos abrasivos nem solventes. Use apenas um pano humedecido com água.
Se existir uma mancha mais resistente utilize apenas um pano humedecido em água com vinagre ou apenas água com um detergente apropriado para utilizar em máquinas de lavar.
Colocar o aparelho noutro local.
No caso do aparelho necessitar de ser modificado de lugar, tente garantir que esta é transportada na sua posição vertical.
Sempre que for de férias.
Sempre que for de férias é aconselhável executar um ciclo de lavagem com a máquina vazia. De seguida desligue a ficha eléctrica da máquina da ficha. Desligue igualmente a torneira do fornecimento da água. É conveniente também deixar a porta ligeiramente aberta. Desta forma evita-se que se criem odores internos na máquina.
Limpeza do Filtro
Para uma melhor performance e resultados é conveniente limpar regularmente o filtro da máquina (uma vez pró mês é suficiente). O filtro remove as partículas suspensas da água.
Retire a tampa, conforma é exemplificado na figura seguinte.
4. Pós Venda
A Worten concebeu esta máquina de lavar de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo poderá conseguir determinar a sua causa.
Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.
| Sintoma | Causa | Resolução |
| A máquina não inicia o seu funcionamento | Não há passagem de Corrente | Verifique se a ficha está ligada correctamenteVerifique se tem corrente em casaVerifique se tem a porta da máquina fechada correctamenteVerifique se o botão ON / OFF está na posição ONVerifique se tem a ligação da água efectuada correctamente |
| A máquina não mete água | Não há passagem de água | Verifique se tem a torneira da água aberta.Verifique se tem a ligação da água efectuada correctamenteVerifique se tem a tubagem da água dobrada ou vincadaVerifique se a pressão da água é a adequada |
| A máquina verte água | Problemas na ligação de fornecimento da água. | Verifique se tem a torneira da água mal encaixada.Verifique se tem a ligação da água mal encaixadaVerifique se tem a tubagem da água dobrada ou vincada com alguma fissura |
| A máquina não drena a água | Problemas na ligação de dreno da água. | Verifique se o sistema de drenagem está instalado correctamenteVerifique se o tubo de drenagem está dobrado ou vincado |
| Criação de espuma a mais no tambor da máquina | Lavagem ineficiente | Verifique se a quantidade de detergente é a apropriada para a quantidade de roupa a lavarVerifique se o tipo de detergente é o apropriado ao grau de dureza da água |
| A máquina em funcionamento, encontra-se a oscilar com grande intensidade | Instalação deficiente | Verifique que a máquina está correctamente instalada (posição horizontal, com inclinação máxima de 2o)Verifique se a máquina foi destravada correctamente.Verifique se a carga de roupa colocada na máquina de lavar é a aconselhada (carga equilibrada). |
| A máquina deixou de funcionar, antes de terminar o programa de lavagem | Corte de Energia | Verifique se tem o quadro eléctrico ligado.Verifique se tem electricidade em casa.Verifique se não houve um corte de energia na sua área de residência. |
Caso problema persista, contacte um balcão de qualquer loja Worten, Modelo ou Continente para resolução do problema.
A Modelo Continente Hipermercados S.A. garante por um período de 2 anos após a data da compra este aparelho contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual, e caso não se verifiquem estas condições as avarias não estarão cobertas pela garantia.
As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados já que não sendo feito por técnicos especializados, poderão surgir posteriores complicações nos aparelhos.
Para evitar perigos desnecessários caso surjam avarias quer no fio ou outro tipo de avaria deverão as reparações ser efectuadas por Serviços Assistência Técnica da Worten para as quais são necessárias ferramentas apropriadas.
5. Características Técnicas
| Largura | 55 cm |
| Profundidade | 60 cm |
| Altura | 85 cm |
| Velocidade de Rotação | 500 rpm |
| Programas | 16 |
| Peso máximo de roupa | 5 Kg |
| Peso da Máquina | 72 Kg |
| Tensão de Alimentação | 230 V ~ 50 Hz |
| Potência de Consumo | 650 W |
6. Conservação do Ambiente
Não deite fora o material utilizado para embalar os aparelhos que já não funcionem. Estes poderão ser reciclados. Dirija-se à Câmara Municipal da sua zona para informações sobre locais de reciclagem e próximo local de recolha.
Planta teótica electricidade (Aqualine 500)
11=abertura/fechamento
12=lavagem a frio
13=não enxagua
L fio fonte de alimentação
N fio médio
SL luz indicador da fonte de alimentação
SO luz indicador da tampa
MR fechamento de aquecimiento
P1 o primeiro interruptor na pressão horizontal
P2 o primeiro interruptor na pressão horizontal
EVF válvura eletro-magnética de água frio
MT motor com medidor da hora
RR unidade aquecido
PS bomba de drenagem
TH40 40°C aparelho de ajuste da temperatura
TH80 80°C aparelho de ajuste da temperatura
