PACK DRIVER 220 RADIO CPL FP - Équipements de domotique DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur CPL pour chauffage électrique Fil Pilote
Marque	Delta Dore
Modèle	Pack Driver 220 Radio CPL FP
Référence	6051146
Composition	1 programmateur DRIVER 220 CPL + 5 récepteurs CPL TC 51089
Nombre de zones	2
Programmation	Hebdomadaire, 1 programme libre par jour, fonction copie
Fonctions	Dérogation, absence permanente ou réglable (1 à 99 jours), position arrêt
Alimentation	230 V
Dimensions du programmateur	H 128 x L 85 x P 31 mm
Dimensions du récepteur	H 54 x L 102 x P 19 mm
Technologie	Courant Porteur (CPL) et Fil Pilote
Gestion des ordres Fil Pilote	4 ordres : confort, économique, hors-gel, arrêt
Visualisation	Niveaux de consigne, voyants (extinction possible)
Solutions complémentaires	Délestage avec GP6/GP7 CPL, commande téléphonique avec TYPHONE 2 CPL, automatisation avec carte radio TYDOM 520
Installation	Nécessite un tableau électrique
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur.
Réparabilité	Les récepteurs sont remplaçables individuellement. Pièces disponibles auprès du fabricant.
Garantie	2 ans

FOIRE AUX QUESTIONS - PACK DRIVER 220 RADIO CPL FP DELTA DORE

Comment installer le Pack Driver 220 Radio CPL FP ?

L'installation doit être réalisée par un électricien qualifié. Le programmateur se connecte au tableau électrique sur une prise 230 V. Les récepteurs se placent à proximité de chaque radiateur Fil Pilote. Suivez le schéma de câblage fourni dans la notice.

Que faire si le chauffage ne répond pas aux ordres ?

Vérifiez d'abord que les récepteurs sont correctement connectés et que le programmateur est sous tension. Assurez-vous que la programmation horaire est active. Si le problème persiste, réinitialisez l'appareil en coupant l'alimentation pendant 10 secondes.

Comment programmer les zones de chauffage ?

Utilisez les touches du programmateur pour sélectionner la zone (1 ou 2). Pour chaque zone, vous pouvez définir un programme hebdomadaire avec un programme libre par jour. Utilisez la fonction copie pour dupliquer facilement un programme d'un jour à l'autre.

Peut-on contrôler le chauffage à distance ?

Oui, grâce aux solutions complémentaires : commande par téléphone avec TYPHONE 2 CPL ou via la carte radio TYDOM 520 pour une gestion à distance. Vous pouvez également coupler avec des détecteurs d'ouverture pour le passage automatique en Hors-Gel.

Comment remplacer un récepteur défectueux ?

Débranchez l'alimentation du récepteur. Dévissez-le du mur ou du radiateur. Remplacez-le par un récepteur CPL TC 51089 de même référence. Rebranchez et vérifiez la communication avec le programmateur. Si nécessaire, réassociez le récepteur via la procédure d'appairage.

Combien de récepteurs peut-on ajouter par zone ?

Le nombre de récepteurs par zone est illimité en théorie. Cependant, pour des raisons de performance, il est recommandé de ne pas dépasser une vingtaine par zone. Le pack fourni contient 5 récepteurs pour démarrer.

Que signifie la fonction 'dérogation' ?

La dérogation permet de modifier temporairement la température d'une zone en cours de programme, par exemple pour un confort accru. Après la période de dérogation, le chauffage revient automatiquement au programme prévu (retour automatique).

Comment paramétrer l'absence prolongée ?

Utilisez la touche Absence sur le programmateur. Vous pouvez régler une durée de 1 à 99 jours. Pendant cette période, le chauffage passe en mode Hors-Gel pour économiser l'énergie. À la fin, le programme normal reprend.

Le produit est-il compatible avec tous les radiateurs fil pilote ?

Il est compatible avec les radiateurs électriques utilisant le signal Fil Pilote standard à 4 ordres (confort, économique, hors-gel, arrêt). Vérifiez que vos radiateurs possèdent une entrée Fil Pilote. Les radiateurs anciens ou non standard peuvent nécessiter un adaptateur.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour dépoussiérer le programmateur et les récepteurs. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager les composants électroniques.

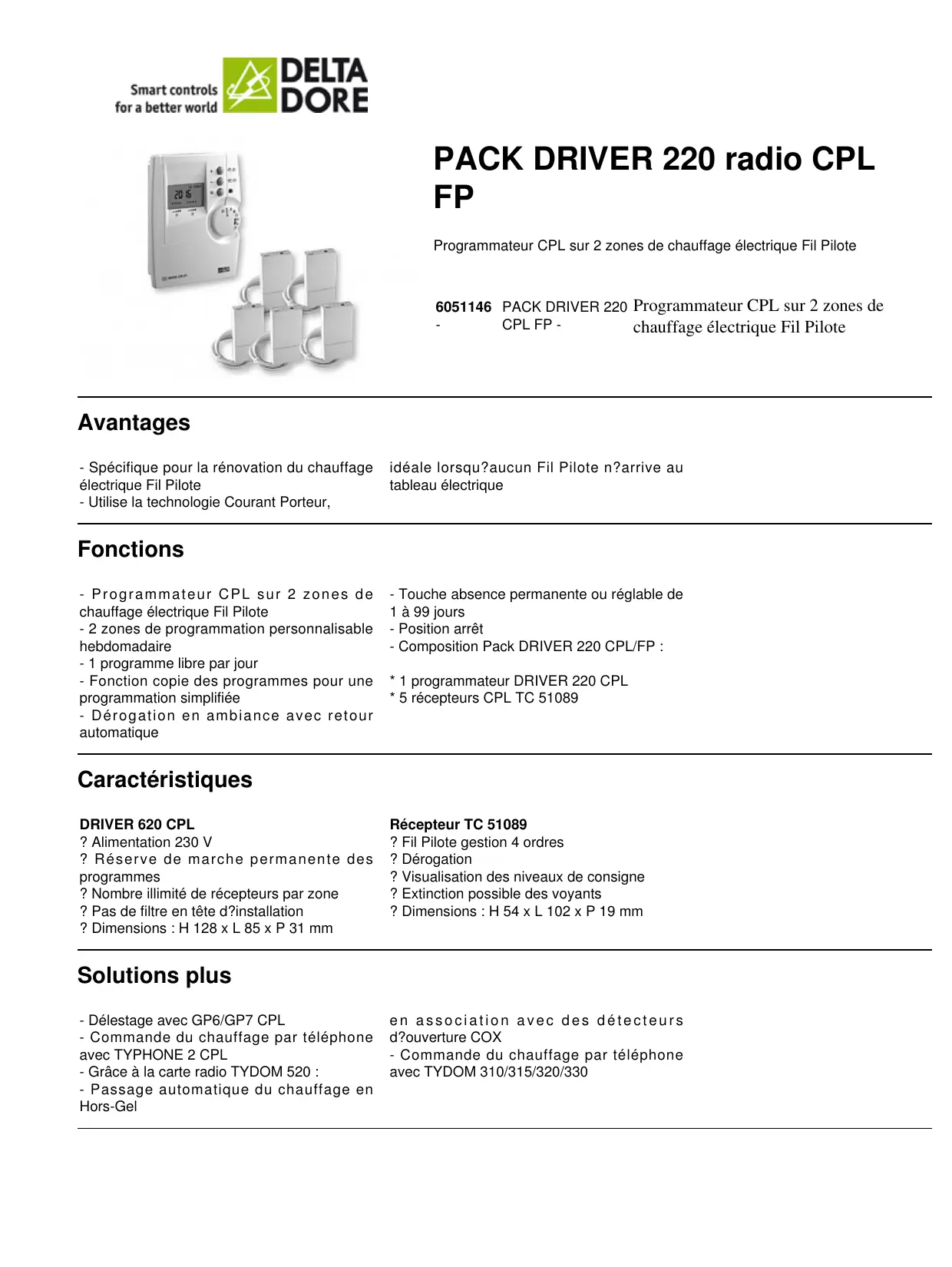

MODE D'EMPLOI PACK DRIVER 220 RADIO CPL FP DELTA DORE

Programmateur CPL sur 2 zones de chauffage électrique Fil Pilote

6051146 PACK DRIVER 220 Programmateur CPL sur 2 zones de CPL FP - chauffage électrique Fil Pilote

Avantages

• Spécifique pour la rénovation du chauffage électrique Fil Pilote
• Utilise la technologie Courant Porteur,

idéale lorsqu'aucun Fil Pilote n'arrive au tableau électrique

Fonctions

-Programmateur CPL sur 2 zones de chauffage électrique Fil Pilote - 2 zones de programmation personnalisable hebdomadaire - 1 programme libre par jour - Fonction copie des programmes pour une programmation simplifiée - Dérégation en ambiance avec retard automatique

• Touche absence permanente ou réglable de

1 à 99 jours - Position arrêt - Composition Pack DRIVER 220 CPL/FP :

• 1 programmateur DRIVER 220 CPL
• 5 récepteurs CPL TC 51089

DRIVER 620 CPL

Alimentation 230 V. Réserve de marche permanente des programmes. Nombre illimité de récepteurs par zone. Pas de filtre en tête d'installation. Dimensions : H 128 x L 85 x P 31 mm.

Récepteur TC 51089

Fil Pilote gestion 4 ordres Dérogation Visualisation des niveaux de consigne Extinction possible des voyants Dimensions : H 54 x L 102 x P 19 mm

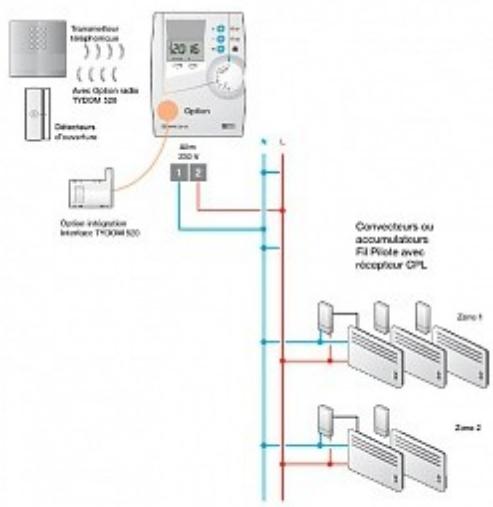

Solutions plus

• Délestage avec GP6/GP7 CPL - Commande du chauffage par téléphone avec TYPHONE 2 CPL
• Grâce à la carte radio TYDOM 520 : Passage automatique du chauffage en Hors-Gel

en association avec des détecteurs d'ouverture COX -Commandeduchauffagepartelephone avecTYDOM310/315/320/330
