Type de produit	Gestionnaire d'énergie courant porteur (CPL)
Marque	DELTA DORE
Modèle	PACK CPL 620
Nombre de zones	2
Programmation	2 zones, 1 programme personnalisable par jour et par zone, fonction copie
Délestage	Tous compteurs monophasé ou triphasé 6 voies (GP6 CPL) tarif bleu
Dérégulation	À retard automatique
Hors-Gel	Permanent ou programmable de 1 à 99 jours
Composition du pack	1 programmateur 2 zones DRIVER220CPL, 1 délesteur GP6 CPL, 5 récepteurs CPL TC 51089
Nombre de récepteurs inclus	5
Alimentation	230 V
Fréquence	Courant porteur (CPL)
Conformité aux normes	CENELEC EN 50065-1
Utilisation en triphasé	Possible avec coupleur de phase (non inclus)
Dimensions du boîtier d'ambiance	128 x 85 x 31 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme aux normes CENELEC EN 50065-1

FOIRE AUX QUESTIONS - PACK CPL 620 DELTA DORE

Combien d'appareils de chauffage puis-je commander avec le PACK CPL 620 ?

Le pack permet de commander jusqu'à 5 appareils de chauffage à fil pilote. Il est possible d'ajouter des récepteurs complémentaires pour en commander davantage.

Le PACK CPL 620 est-il compatible avec une installation triphasée ?

Oui, il est utilisable en triphasé à condition d'ajouter un coupleur de phase (non fourni).

Comment programmer le chauffage sur les deux zones ?

Chaque zone dispose d'un programme personnalisable par jour. Vous pouvez copier les programmes d'une zone à l'autre pour simplifier la programmation.

Que fait la fonction Hors-Gel ?

La fonction Hors-Gel maintient une température minimale de sécurité. Elle peut être activée en permanence ou programmée de 1 à 99 jours.

Qu'est-ce que le délestage ?

Le délestage permet de couper certains circuits (chauffage, ECS) lorsque la consommation électrique dépasse un seuil, évitant ainsi de déclencher le disjoncteur. Le GP6 CPL gère jusqu'à 6 voies.

Puis-je utiliser le PACK CPL 620 avec une télécommande ?

Oui, il est compatible avec les solutions domotiques DELTA DORE comme TYDOM 200, TYDOM 140/141 et les transmetteurs téléphoniques TYDOM 310/320/330.

Quels sont les éléments fournis dans le pack ?

Le pack contient : 1 programmateur 2 zones DRIVER220CPL, 1 délesteur GP6 CPL et 5 récepteurs CPL TC 51089.

Le délesteur GP6 CPL est-il livré avec un transformateur d'intensité ?

Non, le GP6 CPL est livré sans transformateur d'intensité (T.I.). Celui-ci doit être acheté séparément.

Puis-je installer le système sans tirer de nouveaux fils ?

Oui, le système utilise le courant porteur en ligne (CPL) pour transmettre les ordres via le réseau électrique existant. Aucun fil pilote supplémentaire n'est nécessaire.

Comment réinitialiser le programmateur ?

Consultez la notice complète pour la procédure de réinitialisation. En général, il suffit de couper puis rétablir l'alimentation pendant quelques secondes.

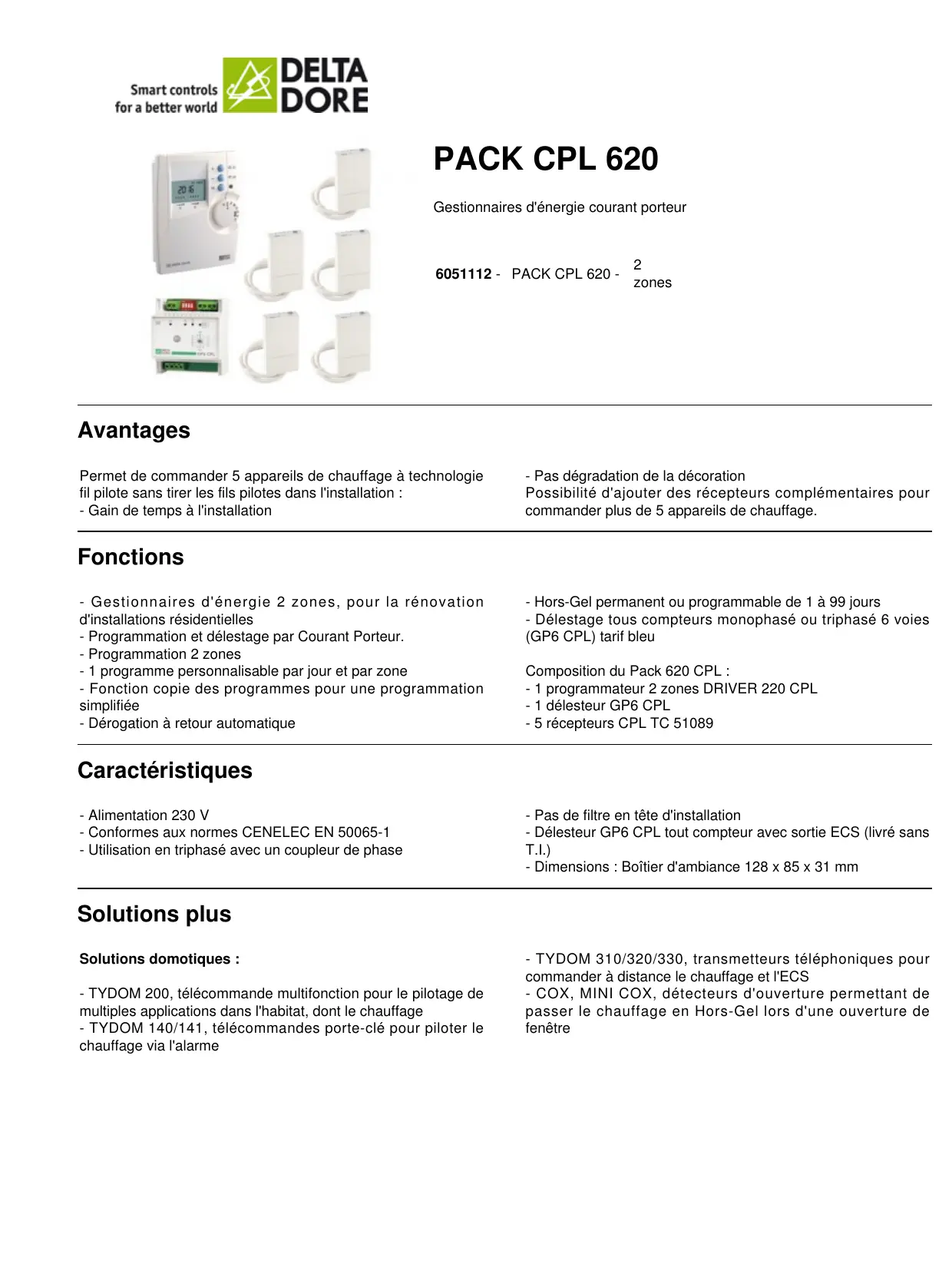

MODE D'EMPLOI PACK CPL 620 DELTA DORE

Gestionnaires d'énergie courant porteur

6051112 - PACK CPL 620 - zones

Avantages

Permet de commander 5 appareils de chauffage à technologie fil pilote sans tirer les fils pilotes dans l'installation :

• Gain de temps à l'installation
• Pas de dégradation de la décoration

Possibilité d'ajouter des récepteurs complémentaires pour commander plus de 5 appareils de chauffage.

Fonctions

• Gestionnaires d’énergie 2 zones, pour la rénovation d’installations résidentielles
• Programmation et délestage par Courant Porteur.
• Programmation 2 zones
• 1 programme personnalisable par jour et par zone
• Fonction copie des programmes pour une programmation simplifiée
• Dérégulation à retard automatique
• Hors-Gel permanent ou programmable de 1 à 99 jours
• Délégagement tous compteurs monophasé ou triphasé 6 voies (GP6 CPL) tarif bleu

Composition du Pack 620 CPL :

• 1 programmateur2zonesDRIVER220CPL
• 1 délesteur GP6 CPL
• 5 récepteurs CPL TC 51089

Caractéristiques

• Alimentation 230 V
• Conformes aux normes CENELEC EN 50065-1
• Utilisation en triphase avec un coupleur de phase
• Pas de filtré en tête d'installation
• Délesteur GP6 CPL tout compteur avec sortie ECS (livré sans T. I.)
• Dimensions : Boîtier d'ambiance 128 x 85 x 31 mm

Solutions domotiques :

• TYDOM 200, télécommande multifonction pour le pilotage de multiples applications dans l'habitat, dont le chauffage
• TYDOM 140/141, télécommandes porte-clé pour piloter le chauffage via l'alarme
• TYDOM 310/320/330, transmetteurs téléphoniques pour commander à distance le chauffage et l'ECS
• COX, MINI COX, détecteurs d'ouverture permettant de passer le chauffage en Hors-Gel lors d'une ouverture de fenêtre
