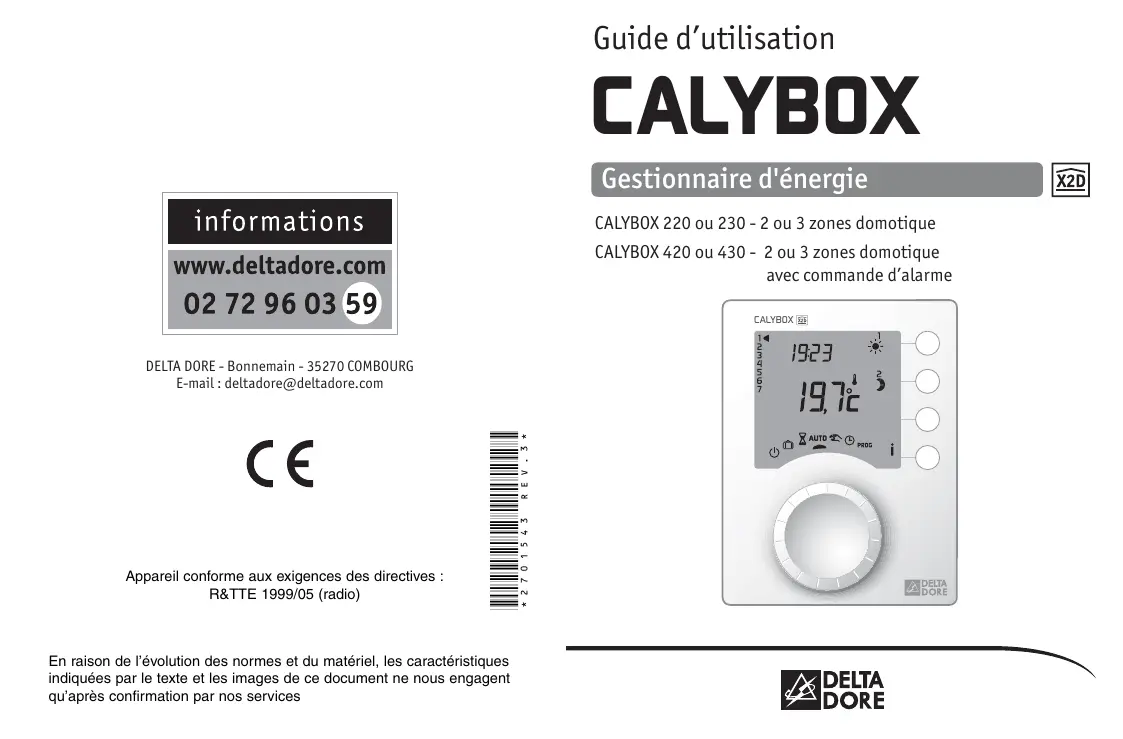

Guide d’utilisation CALYBOX Gestionnaire d'énergie CALYBOX 220 ou 230 - 2 ou 3 zones domotique CALYBOX 420 ou 430 - 2 ou 3 zones domotique avec commande d’alarme CALYBOX Appareil conforme aux exigences des directives : R&TTE 1999/05 (radio) *2701543_Rev.3* DELTA DORE - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services Présentation Votre appareil optimise la gestion de l’énergie électrique dans votre habitation :

• programmation Confort ou Economie du chauffage sur 2 zones (CALYBOX 220 ou 420) ou 3 zones (CALYBOX 230 ou 430),
• réduction du coût de l’abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
• indication de la consommation électrique de l’installation. Votre appareil est compatible avec les produits domotiques de la gamme Delta Dore (détecteurs d’ouverture, télécommandes, centrale, transmetteur...). Indépendant de l’alimentation électrique de l’émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort , Economie , Hors-Gel ou Arrêt demandés par le programmateur. Le réglage de la température désirée s’effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...). Ordre Fil Pilote (Allure) Réglage sur l’émetteur de chaleur Température de la pièce Confort Réglage Confort (molette thermostat) exemple : 19°C 19°C Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d’émetteur de chaleur) 16°C Economie Le CALYBOX 420 ou 430 peut commander votre alarme grâce à un badge, réf : 6413224 (fourni). Pour commander les émetteurs de chaleur, le programmateur utilise le Fil Pilote. Absence Emetteurs de chaleur Hors-Gel fixe à 7°C ou 8°C (selon modèle) 7°C ou 8°C Programmateur Arrêt Arrêt du chauffage Ordres Fil Pilote Fil Pilote

Pas de chauffage IMPORTANT : l’émetteur de chaleur doit être en mode automatique (PROG, AUTO, ... selon modèle).

Avertissements Sommaire

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Mode automatique . . . . . . . . . . . . . . . . . . . . . 7 Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Options Mode permanent . . . . . . . . . . . . . . . . . . . . . . 10 TYWATT 500 (réf. : 6110014) En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres appareils (luminaires, électro-ménager...). Mode absence . . . . . . . . . . . . . . . . . . . . . . . . 11 Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Touche information . . . . . . . . . . . . . . . . . . . . 12 Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 15 TYPHONE 500 (réf. : 6201029) Associé au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone. Programmation . . . . . . . . . . . . . . . . . . . . . . . . 16 MINOR 500 (réf : 6151041) Assure la régulation d’un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiante mesurée par chaque sonde.

3. Valider le programme . . . . . . . . . . . . . . . . . . . . 16

Sonde extérieure radio (réf : 6300036) Associé au CALYBOX, la sonde extérieure radio permet de connaître la température extérieure.

1. Créer votre programme

2. Copier le programme . . . . . . . . . . . . . . . . . . . . 16

• Fonctions domotiques p. 20
• Surventilation nocturne p. 26
• CALYBOX 420/430 : commande d’alarme p. 27
• Tarif tempo p. 30
• Aide Description Mode automatique Cette notice est commune au CALYBOX 220, 230, 420 ou 430. Tournez la molette sur AUTO. CALYBOX 220 ou 420 suit la programmation sur les 2 zones. Allure en cours sur les zones 1 et 2 Heure CALYBOX Jour en cours Touches de modification Position de la molette de sélection Dérogation pour la zone 1 Dérogation pour la zone 2 Température ambiante Touche information Affichage en mode automatique Molette de sélection CALYBOX 230 ou 430 suit la programmation sur les 3 zones. Allure en cours sur les zones 1, 2 et 3 Heure Jour en cours Mode arrêt Réglage de l'heure Mode absence Programmation Dérogation pour la zone 1 Dérogation pour la zone 2 Température ambiante Mode sablier Dérogation pour la zone 3 Mode automatique Touche information Mode permanent Affichage en mode automatique p. 31

Dérogation Mode sablier En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu’au prochain changement du programme. Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).

15h30 17h Ce mode permet de choisir une allure pendant un temps donné et sur une zone uniquement. Tournez la molette sur . Choix de la zone (les autres zones sont en mode AUTO) 23h 0h Validation Programmation du jour en cours sur la zone 1 Appuyez sur la touche de dérogation de la zone 1. Choix de l'allure Economie ou Confort Validation Dérogation en cours sur la zone 1. Réglage de la durée de 15 minutes à 72 heures (par pas de 15 minutes) Validation et démarrage du décompte Si vous souhaitez annuler la dérogation en cours, appuyez de nouveau sur la touche.

A 17h00, le programme reprend son cours normal. Pour annuler le mode sablier en cours, tournez la molette.

Retour au mode AUTO à la fin du décompte Mode permanent Mode absence Ce mode permet de choisir une allure de façon permanente sur chacune des zones. Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pour sélectionner l’allure Confort ou Economie . CALYBOX 220 ou 420 Allures en cours sur les zones 1 et 2 Modification de l'allure sur la zone 1 Modification de l'allure sur la zone 2 Température ambiante CALYBOX 230 ou 430 Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. Tournez le molette sur Réglage du nombre de jours (1 à 365) Exemple : Départ le 1er mars, retour le 10 mars, indiquez 9 jours d’absence. Le fonctionnement automatique sera repris le 10 mars à 0h00. Validation et démarrage du décompte des jours Allures en cours sur les zones 1, 2 et 3 Modification de l'allure sur la zone 1 Modification de l'allure sur la zone 2 Température ambiante Modification de l'allure sur la zone 3 Pour sortir du mode, tournez la molette.

Pour annuler le mode absence en cours, tournez la molette. Retour au mode AUTO à la fin du décompte Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffeeau soit en automatique, reportez-vous à la “notice d’installation” ou contactez votre installateur ou notre service client.

Mode Arrêt Ce mode permet de mettre votre installation chauffage en arrêt (dans ce cas, le chauffeeau reste en automatique). Tournez la molette sur

Température ambiante L’affichage des consommations sur CALYBOX n’est pas accessible si vous souscrivez aux téléservices Bleu Ciel d’EDF via la passerelle Edelia.

• la consommation totale de votre installation, Mise à zéro Consommation Appuis successifs Touche information Pendant les modes AUTO, , appuyez successivement sur la touche i pour connaître :
• si vous possédez l’option sonde extérieure radio, pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.
• si vous possédez l’option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électro-ménager...), Température extérieure en cours Note : la température extérieure peut-être affichée de façon permanente, dans ce cas un appui sur la touche i vous indiquera la température ambiante.

• si vous possédez l’option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l’installation. n° de sonde Tournez la molette sur Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Minutes température mesurée par la sonde Jours (1 : Lundi ... 7 : Dimanche) Heures Indication de présence de sonde(s) sur l'installation

• le programme de la journée en cours par zone, Recommencez les opérations pour régler les heures et les minutes. Pour sortir du mode “réglage de l’heure”, tournez la molette. Périodes de Confort

REMARQUE : si l’appareil est configuré en programmation journalière, le réglage des jours n’est pas proposé.

Exemple : Confort de 6h à 8h et de 17h à 23h Programmation

17h 23h 0h Tournez la molette sur PROG. La programmation par défaut est une période de Confort de 6h00 à 23h00.

1. Créer votre programme

La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ou pour créer vos différentes périodes d’Economie ou de Confort. Jour Réglage d'une période de Confort Zone à programmer Appuyez sur jusqu'à 06:00 Appuyez sur jusqu'à 23:00 Appuyez sur jusqu'à 08:00 Appuyez sur jusqu'à 00:00 Appuyez sur jusqu'à 17:00 Réglage d'une période d'Economie 1er Créneau horaire

2. Valider et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.

3. Valider le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

Copiez et validez ou validez Programmation Option MINOR 500 : réglage des consignes Vérifier votre programme Appuyez successivement sur la touche pour vérifier les périodes Confort et Economie que vous avez créées. Heure du créneau consulté Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur . Réglage (de 5 à 30°C) de la consigne Confort (19°C par défaut) pour la sonde 1 de la zone 1. Validation et passage au réglage suivant. Vérification des différentes périodes ou Profil du programme Appuyez sur la touche OK pour vérifier le jour suivant. Programmer les autres zones La programmation des autres zones est disponible après la validation (OK) du jour 7 de la zone en cours. Sortir du mode programmation Tournez la molette sur un autre mode. Réglage (de 5 à 30°C) de la consigne Economie (16°C par défaut) pour la sonde 1 de la zone 1. Validation et passage au réglage des consignes de la sonde suivante. Recommencez les opérations pour chaque sonde. A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones. REMARQUES : selon la configuration lors de l’installation, la programmation peut être hebdomadaire ou journalière. De même cette programmation peut s’effectuer par pas d’une heure, d’une demi-heure ou d’un quart d’heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la “notice d’installation” ou contactez notre service clients ou votre installateur. Pour sortir du mode, tournez la molette sur un autre mode.

Réglage (de 5 à 15°C) de la consigne Hors-Gel (8°C par défaut) pour toutes les zones. Validation de la modification Avec un émetteur TYXIA Fonctions domotiques Il est possible d’associer, sur l’ensemble de l’installation, jusqu’à 24 produits domotiques (détecteurs d’ouverture, centrale d’alarme, télécommandes, transmetteur téléphonique, sirène extérieure...) de la gamme Delta Dore. Pour associer les différents produits, reportez-vous à la notice d’installation. Avec un Détecteur d’ouverture Dans le cas où un détecteur d’ouverture est associé à une ou plusieurs zones de chauffage, son ouverture fait passer ces zones en hors-gel. Dans le cas où un émetteur TYXIA est associé à une ou plusieurs zones de chauffage. Un appui sur la touche fait passer la ou les zone(s) associée(s) en Confort jusqu’au prochain changement du programme. Un appui sur la touche fait passer la ou les zone(s) associée(s) en Economie jusqu’au prochain changement du programme. Exemple : télécommande associée à la zone 1 Exemple : détecteur d’ouverture associé à la zone 2 Issue ouverte Cette commande peut être annulée soit : - sur l’émetteur TYXIA, en appuyant sur la touche - sur le CALYBOX, en appuyant sur la touche de la zone 1 ou en tournant la molette. Zone 2 en Hors Gel

Fonctions domotiques Avec une centrale d’alarme TYXAL Dans le cas où une centrale d’alarme TYXAL est associée à une ou plusieurs zones de chauffage. Lorsque vous activerez l’alarme, la ou les zone(s) associée(s) passeront automatiquement en Economie jusqu’au prochain changement du programme. Inversement lorsque vous désactiverez l’alarme, la ou les zone(s) associée(s) passeront en mode automatique (AUTO). Exemple : centrale associée à toutes les zones En cas d’évènement, le symbole i clignote. Appuyez sur la touche i pour connaître la nature de l’évènement : dEF 10 Alarme dEF 11 Autoprotection dEF 12 Piles dEF 13 Supervision dEF 14 Issue ouverte Si vous possédez le CALYBOX 420 ou 430, vous pouvez effacer ces évènements avec un badge. Avec un transmetteur téléphonique TYDOM En appelant le transmetteur téléphonique TYDOM, vous pouvez vous laisser guider par la voix de synthèse pour prendre connaissance ou modifier l’état de l’installation chauffage ou du ballon d’eau chaude (voir notice du transmetteur téléphonique). Exemple : transmetteur associé à toutes les zones Cette dérogation peut être annulée sur le CALYBOX, en appuyant sur les touches de chacune des zones ou en tournant la molette. Le CALYBOX reçoit et affiche les informations “défaut technique” de la centrale TYXAL.

Fonctions domotiques Avec une télécommande TYDOM 200 A partir du domaine maison , un appui sur la touche tactile fait passer en arrêt toutes les zones. Cette commande arrêt est annulée par un appui sur la touche , Un appui sur la touche tactile fait passer en Economie ou en Confort, la ou les zone(s) associée(s) à ces touches jusqu’au prochain changement du programme. Exemple : touches et de la TYDOM 200 associées à la zone 3 Cette commande peut être annulée soit : - sur la télécommande TYDOM 200, en appuyant sur la touche tactile , - sur le CALYBOX, en appuyant sur la touche de la zone 3 ou en tournant la molette.

Avec une touche scénario Dans le cas où une touche scénario est associés à une ou plusieurs zones de chauffage. Un appui sur la touche scénario

fait passer la ou les zone(s) associée(s) dans l’état choisi lors de l’installation. Exemple : touche scénario d’une télécommande TYXIA, associée au 3 zones en allure Economie et à la descente de volets roulants. Cette commande peut être annulée sur le CALYBOX, en appuyant sur l’une des touches des zones ou en tournant la molette.

Surventilation nocturne CALYBOX 420 ou 430 : commande d’alarme En période estivale, la surventilation nocturne permet de rafraîchir votre logement en brassant le maximum d’air pendant la nuit. Raccordée au CALYBOX, elle se met en marche entre 22h et 6h (non modifiable) : - si la température extérieure est égale ou supérieure à 22°C, - si la température intérieure est supérieure d’au moins 2°C par rapport à la température extérieure. 22h à 6h La fonction “commande d’alarme” permet de mettre en marche (ON) ou en arrêt (OFF) la surveillance grâce à un badge (réf : 6413224) connu par la centrale. La mise en marche ou en arrêt de la surveillance peut également s’accompagner d’un scénario avec différents récepteurs X2D (interrupteurs, prises...) qui commandent des éclairages, volets roulants, portails et autres appareils électriques. Toutes ces fonctions sont possibles uniquement si elles ont été associées au CALYBOX (voir notice d’installation). Mettre en marche la surveillance CALYBOX 23°c 23°c 23°c 23°c Passez un badge à droite de la molette du CALYBOX Protection de votre habitat en cours Etat de la surveillance Mode en cours

Mettre en arrêt la surveillance Effacer les évènements de la centrale CALYBOX Passez un badge à droite de la molette du CALYBOX Dérogation Confort sur les zones associées à la centrale Le CALYBOX reçoit et affiche les informations “défaut technique” de la centrale TYXAL. En cas de défaut, le symbole i clignote. Appuyez sur la touche i pour connaître la nature du défaut : dEF 10 Alarme dEF 11 Autoprotection dEF 12 Piles dEF 13 Supervision dEF 14 Issue ouverte Scénario avec un badge Exemple : lorsque vous quittez votre logement, vous pouvez grâce à votre badge, mettre la surveillance en marche et fermer tous les volets associés à ce scénario. Détection issue ouverte CALYBOX CALYBOX Présentez un badge à droite de la molette pour effacer l'évènement REMARQUE : l’effacement d’un évènement, efface tous les évènements.

Tarif tempo Aide Si vous êtes en tarif tempo , selon la configuration lors de l’installation, des modes spécifiques peuvent être programmés pour les jours Rouges ou Blancs. Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la “notice d’installation” ou contactez notre service clients ou votre installateur. L’objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l’utilisation. En cas de doute, si le problème persiste ou s’il ne se trouve pas dans cette liste, contactez notre service clients. Rien n'apparaît sur l'écran du boîtier d'ambiance. Il n'y a pas d'alimentation. Vérifiez votre disjoncteur. Abaissement tarifaire en cours Le symbole i clignote. Un défaut est détecté sur l’installation. Appuyez sur la touche pour consulter le ou les défauts. Lors d’un abaissement tarifaire, le symbole clignote. Le symbole clignote si vous êtes en confort Médio (1°C) ou Modérato (-2°C). L'appareil affiche : dEF et le numéro 6 ou 7. Il y a un défaut sur l’appareil ou l’installation. Contactez votre installateur ou notre service clients. L’appareil affiche : dEF et un numéro entre 10 et 14. Il y a un défaut sur le système d’alarme. Reportez-vous à la notice de votre centrale ou contactez notre service clients. L’appareil affiche : dEF et un autre numéro Il y a un défaut sur l’appareil qui nécessite un retour auprès de notre service après-vente. Contactez notre service clients.

Aide Le symbole clignotent. Vous êtes en abaissement tarifaire. Reportez-vous au chapitre Tarif tempo. Lors du réglage de l’heure, le réglage des jours n’est pas proposé. Vous êtes en programmation journalière. Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients. La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre). Reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients. L’appareil affiche HEAT Votre plancher ou plafond rayonnant électrique est en mode “chauffage progressif”. Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i. Pb ---- apparaît à l’écran. Problème sur le raccordement d’un élément de chauffe. Contactez votre installateur ou notre service clients. Les éléments de chauffe sont en Hors-Gel Vous êtes sur le mode programmation, le mode absence ou le réglage de l’heure. Tournez la molette pour sélectionner un autre mode. L’appareil affiche ---- au lieu de la température mesurée par chaque sonde MINOR 500. Il y a un problème de communication avec les sondes. Contactez votre installateur ou notre service clients. La consommation affichée par l’appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d’électricité. Pour vérifier le coût du Kwh par période tarifaire, reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients. A noter : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d’électricité. Vous possédez une sonde extérieure radio et vous souhaitez que votre appareil affiche de façon permanente la température extérieure, au lieu de la température ambiante. Reportez-vous à la configuration “Type d’affichage pendant le mode AUTO” de la “notice d’installation” ou contactez notre service clients ou votre installateur. L'appareil est sur le réglage de l’heure. Il y a eu une coupure secteur pendant plus de 2 heures. Réglez l’heure. Tous les autres réglages ont été conservés.
