Intitulé	Détails
Type de produit	Récepteur radio pour commande d'éclairage et de volets roulants
Caractéristiques techniques principales	Technologie radio : RF, fréquence 868 MHz, portée jusqu'à 300 mètres en champ libre
Alimentation électrique	230 V AC
Dimensions approximatives	80 x 80 x 30 mm
Poids	Environ 150 g
Compatibilités	Compatible avec les télécommandes Delta Dore et autres produits de la gamme Tyxia
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V AC
Puissance	Max 1000 W pour les lampes, 500 W pour les volets roulants
Fonctions principales	Commande à distance des éclairages et volets, programmation horaire, mode simulation de présence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Delta Dore
Sécurité	Conforme aux normes CE, protection contre les surcharges et courts-circuits
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - TYXIA RF 642-1 VOIE DELTA DORE

Comment réinitialiser le DELTA DORE TYXIA RF 642-1 ?

Pour réinitialiser le TYXIA RF 642-1, maintenez le bouton de programmation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera le dispositif aux paramètres d'usine.

Pourquoi mon TYXIA RF 642-1 ne répond-il pas aux commandes ?

Vérifiez que le dispositif est correctement alimenté et que les piles sont en bon état. Assurez-vous également que le signal RF n'est pas obstrué par des murs ou d'autres objets.

Comment associer le TYXIA RF 642-1 avec d'autres appareils ?

Pour associer le TYXIA RF 642-1 à d'autres appareils, mettez le dispositif en mode de couplage en maintenant le bouton de programmation enfoncé jusqu'à ce que le voyant clignote, puis suivez les instructions du manuel de l'autre appareil.

Que faire si le voyant LED du TYXIA RF 642-1 clignote continuellement ?

Un clignotement continu du voyant LED indique généralement un problème de communication. Vérifiez la portée du signal et assurez-vous que le dispositif est dans une zone où le signal RF est fort.

Comment changer les piles du TYXIA RF 642-1 ?

Pour changer les piles, ouvrez le couvercle arrière du dispositif. Remplacez les piles usées par des piles neuves de type AA en respectant la polarité indiquée à l'intérieur.

Y a-t-il une application mobile pour contrôler le TYXIA RF 642-1 ?

Oui, vous pouvez utiliser l'application mobile Delta Dore pour contrôler le TYXIA RF 642-1 à distance. Assurez-vous que le dispositif est connecté à votre réseau Wi-Fi et suivez les instructions de l'application.

Le TYXIA RF 642-1 est-il compatible avec des systèmes domotiques ?

Oui, le TYXIA RF 642-1 est compatible avec plusieurs systèmes domotiques. Vérifiez la documentation de votre système pour les instructions d'intégration spécifiques.

Comment savoir si mon TYXIA RF 642-1 est en mode économie d'énergie ?

Lorsque le TYXIA RF 642-1 est en mode économie d'énergie, le voyant LED clignote lentement. Pour désactiver ce mode, appuyez sur le bouton de programmation.

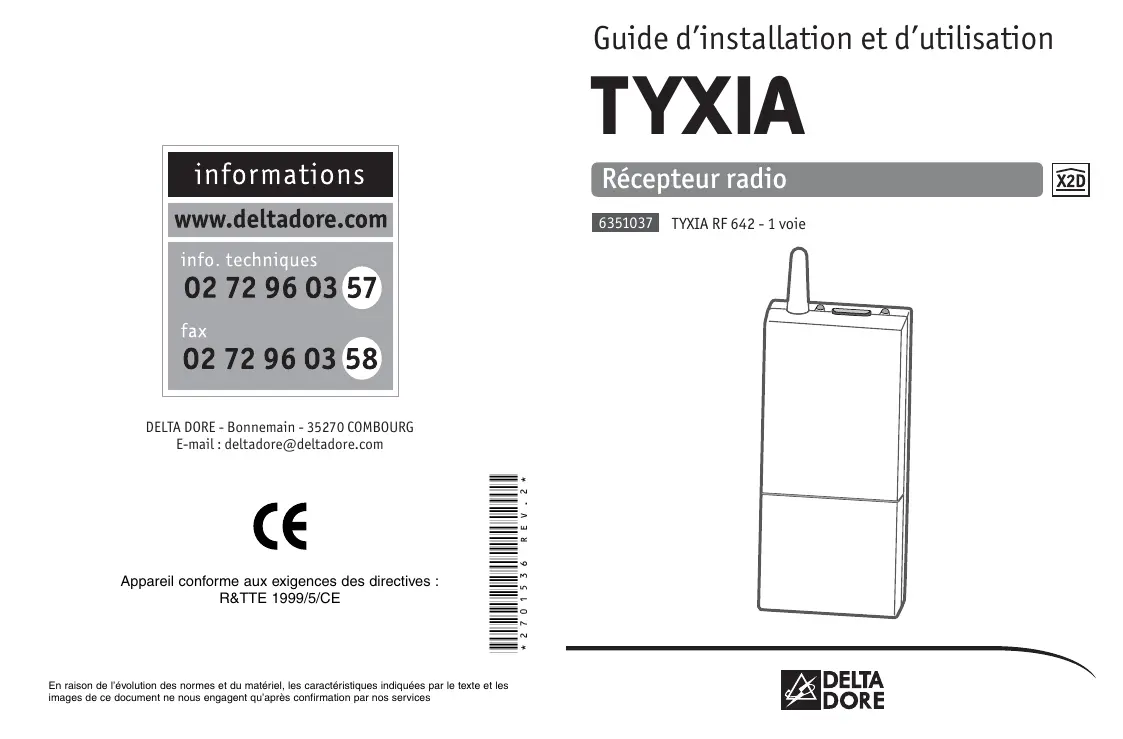

MODE D'EMPLOI TYXIA RF 642-1 VOIE DELTA DORE

Guide d'installation et d'utilisation

TYXIA

informations

www.deltadore.com

info. techniques

02 72 96 03 57

fax

02 72 96 03 58

DELTA DORE - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

R&TTE 1999/5/CE

Récepteur radio

6351037 TYXIA RF 642 - 1 voie

Avertissements

• Lire attentivement cette notice avant toute installation.
• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuilles couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparèils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Sommaire

Presentation 4
Emplacement 5
Fixation 6

APPLICATION CHAUFFAGE

Raccordement au chauffage 8

Associer le récepteur

a un thermostat émetteur 10

Associer le récepteur

a un détecteur d'ouverture 10

Mode simple allumage (éclairage) 11

avec un émetteur TYXIA assocé 12
avec un détector TYXAL associé 15
avec une centrale TYXAL assocée 16
avec un émetteur TYDOM associé 17

APPLICATION AUTOMATISMES

Mode impulsionnel (telerupteur,

porte de garage, portail électrique) 18

Effacer toutes les associations 20

a r c t a r i s t i q u e s t e c n i q u e s 21

Aide 22

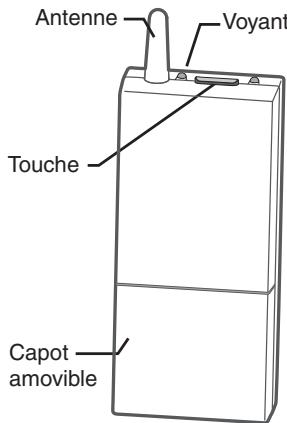

Presentsation

TYXIA RF 642 peut être utilisé pour 2 types d'application :

• Commande d'automatismes : il permet la commande d'éclairage, de porte de garage ou de portail électrique,
  -Commande du chauffage:assocé à un thermostat émetteur,il peut être raccordé à une chaudière ou piloter le chauffage électrique (via un contacteur).

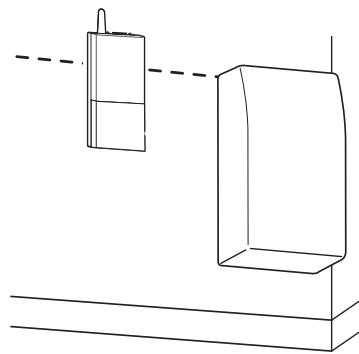

Emplacement

Le récepteur doit être place pres de la commande des automatismes (tableau électrique) ou du chauffage (brûleur ou entrée thermostat pour une chaudière, tableau électrique en cas d'utilisation avec un contacteur).

Afin de ne pas perturber la transmission radio, l'antenne doit etre dégagée de toute partie métallique (cables, tableau électrique, paroi métallique).

Pour l'alimentation du récepteur, vous devez prévoir un fil électrique raccordé au courant secteur 230V.

Fixation

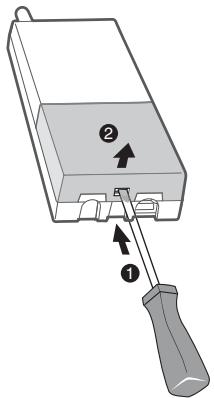

Enlever le capot

Pour enlever le capot, poussez sur l'ergot et soulevez le capot.

Fixation par vis

Fixation sur le mur à l'aide des vis et chevilles fournies.

Fixation par adhesif double-face

Fixation sur le mur à l'aide de l'adhésif double-face fourni.

Avant de coller l'adhésif, veillez à bien nettoyer la surface sur laquelle il sera appliqué.

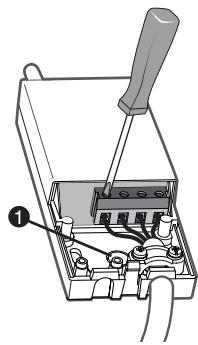

Raccordement

Pour raccorder les fils de commande, faites passer les fils par le chemin de cable prévu à cet effet ou en perçant le trou ①.

Reportez-vous au paragraph qui concerne toute type d'installation.

Une fois le raccordement effectué, remettez le capot en place et le courant au disjoncteur.

Raccordement au chauffage

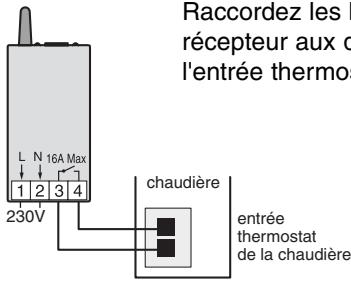

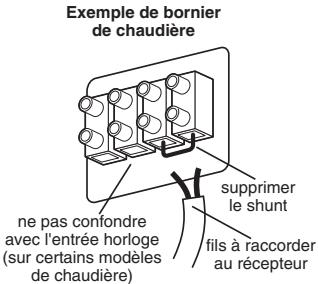

Raccorder une chaudière avec entree thermostat

Raccordez les bornes 3 et 4 durérécepteur aux deux bornes del'entrée thermostat de la chaudi

Si nécessaire, supprimez le shunt (fil électrique) reliant les deux bornes de l'entrée thermostat.

Si la chaudiere possede une entree horloge, ne la confondez pas avec l'entree thermostat.

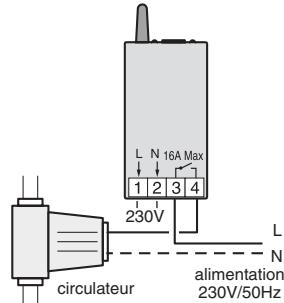

Raccorder une chaudiere sans entree thermostat

Si la chaudière ne possède pas d'entrée thermostat, vous pouvez commander directement le circulateur qui se trouve à côté de la chaudière.

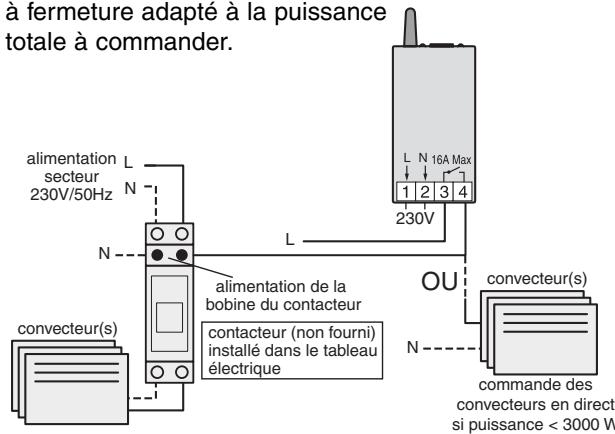

Pour la commande de convecteurs électriques, vous doivent satisfaient le contrôle sur les opérations.

Associer le récepteur à un thermostat émetteur

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

Mettez l'émetteur en mode association (voir sa notice).

verifiez que lavoyant du recepteur ne clignote plus. Le recepteur est associé à l'émetteur.

Associer le récepteur à un détecteur d'ouverture

Associé au récepteur, le détecteur permet, par exemple en cas d'ouverture d'une fenêtre, de passer le chauffage en hors-gel.

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

Sur le détecteur, appuyez sur le bouton test.

verifiez que lavoyant du recepteur ne clignote plus.
Le détecteur est associé au recepteur.

Mode simple allumage (éclairage)

Raccordement

Pour l'éclairage, la puissance maximum pilotée en direct est limitée à 300 W. Au-delà, il est obligatoire d'utiliser un contacteur.

Fonctionnement sur TYXIA RF 642

Un appui sur la touche du recepteur permet de modifier I'etat en cours (allumé ou étéint).

Inverser le sens du contact du relais

Lors d'une commande marche : le relais se ferme.
Lors d'une commande arrêt : le relais s'ouvre.
Vous pouvez inverser le fonctionnement du relais en appuyant environ 10 secondes sur la touche du

récepteur.

Ordre émis	Contact	Contact inverse
Marche	ON	OFF
Arrêt	OFF	ON

Mode simple allumage avec un émetteur TYXIA associé

Le mode simple allumage peut être commandé par un émetteur TYXIA (interrupteur émetteur, télécommande porte-clefs...).

Marche

Arrêt

Marche

Arrêt

Marche

Arrêt

1 au choix, selon scenario défini.

Chaque fonction du récepteur peut enregistrer jusqu'à 8 associations maximum (touches, émetteurs...).

Associer une touche

au récepteur

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode impulsionnel.

Pour passer d'un clignotement à l'autre, appuyez sur la touche du récepteur.

Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes.

La touche s'allume, s'eteint puis se rallume à nouveau. Relâchez.

Vérifiez que levoyant du récepteur ne clignote plus.

La touche de l'émetteur est associée au récepteur.

Associer les touches au récepteur

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode impulsionnel.

Pour passer d'un clignotement à l'autre, appuyez sur la touche du récepteur. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyées simultanément les touches © et © pendant environ 5 secondes.

Les touches s'allument, s'eteignent puis se rallument a nouveau. Relâchez.

Vérifiez que levoyant du récepteur ne clignote plus.

Les touches et de l'émetteur sont associées au récepteur.

Mode simple allumage avec un émetteur TYXIA associé

Associer une touche au récepteur

Une touche (scenario) peut piloter différents récepteurs simultanément (volets roulants, variateur, simple allumage...).

Sur le récepteur, mettez l'installation dans l'état désiré (exemple : lumière éteinte), puis appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode impulsionnel.

Pour passer d'un clignotement à l'autre, appuyez sur la touche du récepteur.

Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes.

La touche s'allume, s'éteint puis se rallume à nouveau. Relâchéz.

Vérifiez que levoyant du récepteur ne clignote plus.

La touche de l'émetteur est associée au récepteur.

Mode simple allumage avec un détecteur TYXAL associé

Le mode simple allumage peut être associé à un détecteur de la gamme TYXAL (ouverture, mouvement, technique...).

Extinction 90 sec.
àpRES la dernière détéction

Extinction en fin de détention

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

Sur le détecteur, appuyez sur la touche Test (il émet un bip).

Vérifiez que levoyant du récepteur ne clignote plus. Le détector est associé au récepteur.

Le récepteur peut enregistrer jusqu'à 8 associations maximum (touches, émetteurs...).

Mode simple allumage avec une centrale TYXAL associée

Le mode simple allumage peut être associé à une centrale d'alarme TYXAL.

Sur la centrale,mettre en mode Maintenance (voir notice de la centrale).

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

Clignotement lent :

report d'etat d'alarme

• Lumière allumée lorsque la centrale est mise en surveillance
• lumière éteinte lorsque la centrale est hors surveillance.

Clignotement rapide :

report de la mise en/hors surveillance de l'alarme
- mise en surveillance : l'éclairage clignote 1 fais
- mise hors surveillance : l'éclairage clignote 2 fois

Pour passer d'un clignotement à l'autre, appuyez sur la touche.

Appuyez sur la touche "Tester" de la centrale.

Vérifiez que levoyant du récepteur ne clignote plus.

La centrale est associée au récepteur.

Mode simple allumage avec un émetteur TYDOM associé

Le mode simple allumage peut être associé à un émetteur TYDOM.

Transmetteur téléphonique TYDOM 3xx

TYDOM 3xx permit, à distance, le fonctionnement ON/OFF.

Télécommande multifonctions TYDOM 2xx

TYDOM 2xx rassemble toutes les fonctionnalités des touches TYXIA :

Pour associé le récepteur aux TYDOM, reportez-vous à leur notice respective.

Mode impulsionnel (telérupteur, porte de garage, portail électrique)

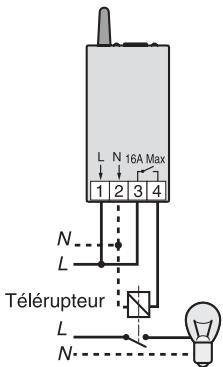

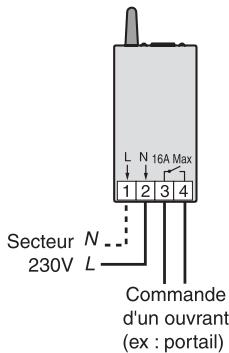

Raccordement

Fonctionnement sur TYXIA RF 642

Un appui sur la touche du recepteur permet de modifier l'etat en cours (allumé ou eteint).

IMPORTANT : pour utiliser le récepteur en mode impulsionnel, il faut obligatoirement lui associier un émetteur.

Fonctionnement avec un émetteur TYXIA ou TYDOM associé

Le mode impulsionnel ne peut etre commande qu'vec une touche () (TYXIA) ou (TYDOM 2xx).

C
OU

(modification de l'etat en cours)

Sur le récepteur, appuyez sur la touche jusqu'à ce que levoyant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage.

Clignotement rapide : mode impulsionnel.

Pour passer d'un clignotement à l'autre, appuyez brievement sur la touche du récepteur.

Choisissez le clignotement rapide.

Sur l'émetteur, maintenez appuyée la touche environ 5 secondes.

La touche s'allume, s'eteint puis se rallume à nouveau. Relâchéz.

Vérifiez que levoyant du récepteur ne clignote plus.

La touche de l'émetteur est associée au récepteur en mode impulsionnel.

Pour associier TYXIA RF 642 à un TYDOM 2xx, reportez-vous à la notice de ce dernier.

Effacer toutes les associations au récepteur

Maintenez appuyee la touche.

Après 3 secondes, le voyant clignote.

Maintenez l'appui.

Après 10 secondes, le relais s'inverse et levoyant ne clignote plus.

Maintenez l'appui.

Après 30 secondes, le voyant clignote (flash), toutes les associations sont effacées.

Relâchez la touche.

\section*{Caracteristiques techniques}

• Alimentation 230 V, 50 Hz +/-10%,
• Isolement classe II,
• Consommation : 0,5 VA,
• Puissance maximum: 16 A 230 Veff Cos = 1 ou 300W max. pour la commande d'éclairage,
• Fréquence radio 868 MHz (Norme EN 300 220),
• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être algérée en fonction des conditions d'installation et de l'environnement électromagnétique),
• Nombre d'émetteurs pouvant être associés au récepteur : 8 max.,
• Action automatique : type 1.C (microcoumure),
• Température de fonctionnement: -5^ à +50^ ,
• Température de stockage: -10 à +70°C,
• Dimensions: 120 × 54 × 25 mm ,
• Indice de protection : IP 44 - IK 04,
• Installation en milieu normalement pollué.

Aide

Vous ne pouvez pas associier un émetteur à votre récepteur.

Le nombre maximum d'émetteurs à associer à une fonction du récepteur est de 8.
Vérifiez que ce nombre n'est pas atteint.

L'éclairage ne s'allume qu'1 seconde à chaque appui.
Vous étés en mode impulsionnel.
Passez le produit en mode simple allumage (voir chapitre "Mode simple allumage").

Le récepteur ne prend pas en compte la commande d'un émetteur.

L'émetteur n'est pas associé au récepteur.
- Le récepteur est resté en mode association.
- Les piles de l'émetteur sont usées.

Aucunvoyant n'estallumé surle récepteur

Le récepteur n'est pas alimenté.
Vérifiez le branchement électrique du récepteur.

Youssouhaitez recommencer l'association du recepteur.

Vou devez commencer par effacer toutes les associations radio (mode impulsionnel, simple allumage ou volets roulants).
