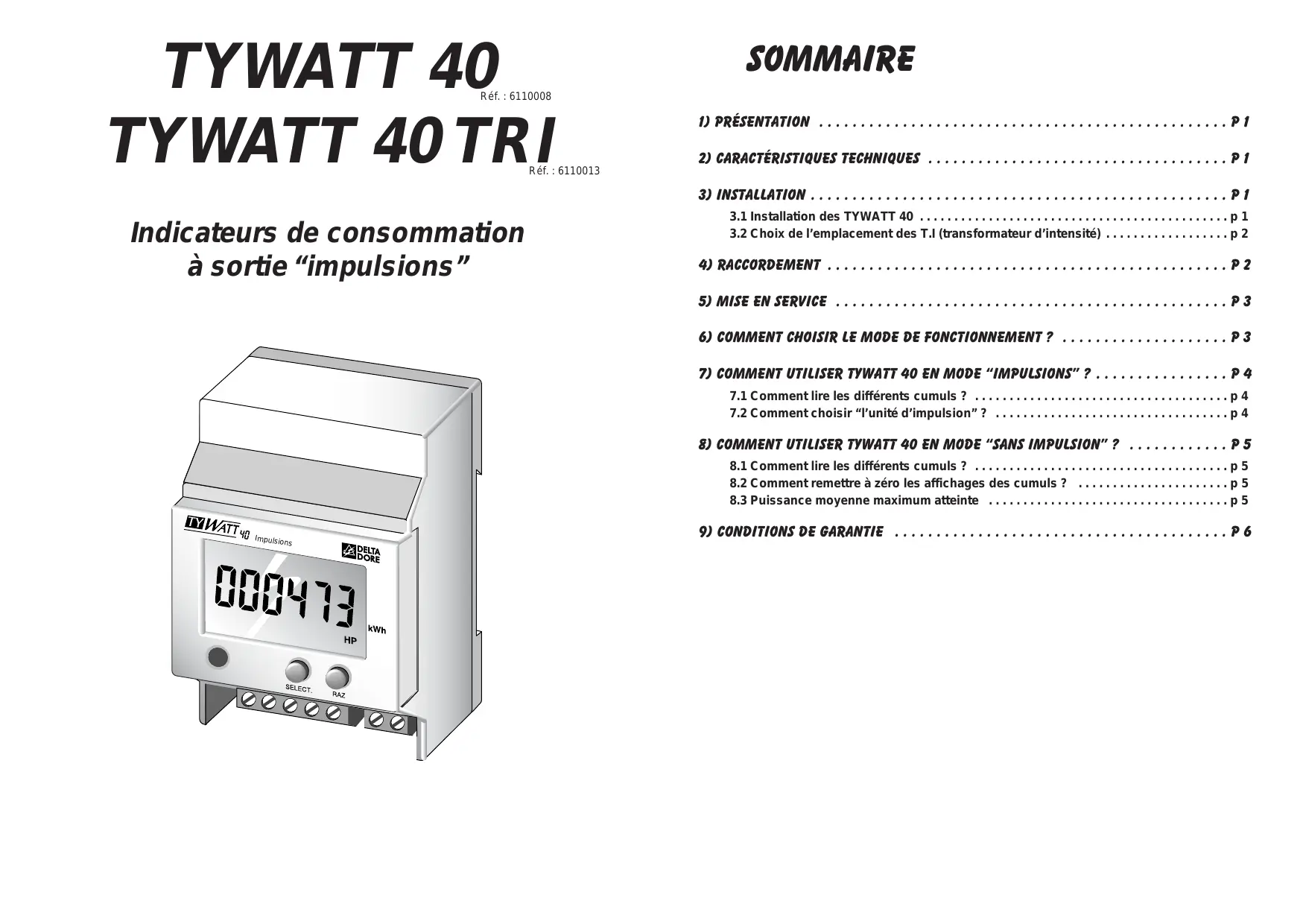

MODE D'EMPLOI TYWATT 40 DELTA DORE
Un mode de sélection permet de choisir si l’appareil doit délivrer une impulsion tous les Wh, tous les 10 Wh, tous les 100 Wh ou tous les kWh,
• La longueur de fil des T.I. peut être rallongée de 1,5 mètres maximum
(fil de type H03VV-F ou H05V-K) • Les T.I. n’ont pas de sens de raccordement. • En triphasé, il est important de vérifier que le T.I. attribué à la phase 1 (voir schéma de raccordement) mesure effectivement la phase 1 (idem pour les phases 2 et 3). • Il est possible de passer plusieurs conducteurs d’une même phase à l’intérieur d’un T.I. (Ø intérieur 10mm maxi.).
- le mode “sans impulsion” qui permet le simple affichage des cumuls par période tarifaire, avec possibilité de remise à zéro des affichages.
Les TYWATT 40 s’utilisent uniquement avec les compteurs électromécaniques. La mesure d’intensité se fait par des organes de mesure externe (transformateurs d’intensité, T.I).
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N’y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l’art doivent être respectées. - Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).
4.1 TYWATT 40 TRI L'entrée heures creuses doit obligatoirement être la phase 1 qui pourra être "reprise" sur le contacteur jour/nuit de la commande de l'ECS (ballon d'eau chaude) ou sur le relais de découplage des heures creuses.
• 1 sortie optocoupleur à impulsions
(5V DC max., 10mA, 50ms) • Visualisation des impulsions par voyant • Température de stockage : -10°C à +70°C • Température de fonctionnement : 0 à +40°C • Affichage digital • Boîtier modulaire : 3 modules, h = 53 mm
Par appuis brefs successifs sur la touche SELECT., vous pouvez lire la consommation cumulée de toutes les périodes du tarif souscrit.
En fin de lecture (avant le retour à l’affichage courant), TYWATT 40 affiche le cumul HC+HP.
Alim. Le démarrage du comptage (fig.1 ou fig.2) permet de vérifier immédiatement le bon fonctionnement de TYWATT 40.
- Appuyez 30 sec. sur la touche RAZ, jusqu’à ce que l’appareil affiche P=x (ex. : P=1)
- Relâchez la touche RAZ.
Pour passer d’un mode de fonctionnement à l’autre, maintenez appuyée la touche “SELECT” (environ 30 sec.) jusqu’à ce que l’affichage se modifie et que le voyant change d’état.
TYWATT 40 délivre une impulsion sur sa sortie tous les :
Mode “sans impulsion” : Le tiret en haut et au centre de l’afficheur disparaît. Le voyant rouge clignote.
En fin de lecture (avant le retour à l’affichage courant), TYWATT 40 affiche la puissance moyenne maximum atteinte (§ 8.3).
Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement). Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre appareil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition. Elle couvre le remplacement des pièces défectueuses, la main d'oeuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérioré, modifié ou effacé. - Les matériels dont le raccordement ou l'utilisation n'ont pas été exécutés conformément aux indications figurant sur l'appareil ou sur la notice. - Les matériels modifiés sans accord préalable du constructeur. - Les matériels dont la détérioration serait consécutive à des chocs.
Puissance moyenne maxi. atteinte (en Watts)
Retour à l'affichage initial
Appuyez sur SELECT. pour vérifier.
Consommation cumulée en Heures Pleines
Remise à zéro de l'affichage du cumul
Retour à l'affichage en Heures Creuses de la période est à zéro (Autant de fois tarifaire en cours que nécessaire)
8.3 Puissance moyenne maximum atteinte
(uniquement en mode “sans impulsion”) Toutes les 6 minutes, TYWATT 40 mesure la puissance moyenne maximum atteinte. Si, sur une durée d’acquisition de 6 minutes, la valeur mesurée ne dépasse pas la valeur maximum affichée, TYWATT 40 continue d’afficher la précedente valeur. Exemple :
