EV1297 - Lave-linge LADEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de lavage	9 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Programmes de lavage variés, départ différé, option de prélavage
Entretien et nettoyage	Nettoyage régulier du filtre et du tambour, utilisation de produits spécifiques pour lave-linge
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée par un accès aisé aux composants internes
Informations de sécurité	Protection contre les surcharges, arrêt automatique en cas de problème

FOIRE AUX QUESTIONS - EV1297 LADEN

Comment puis-je installer le LADEN LADEN EV1297 ?

Pour installer le LADEN LADEN EV1297, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est placé sur une surface stable et que toutes les connexions électriques sont correctement effectuées. Branchez l'appareil à une prise électrique conforme aux spécifications.

Que faire si le LADEN LADEN EV1297 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser le disjoncteur ou de vérifier le câble d'alimentation pour d'éventuels dommages.

Comment nettoyer le LADEN LADEN EV1297 ?

Pour nettoyer le LADEN LADEN EV1297, débranchez d'abord l'appareil. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs ou des nettoyants chimiques forts qui pourraient endommager la surface.

Que faire si l'appareil émet un bruit étrange ?

Si l'appareil émet un bruit inhabituel, vérifiez qu'il est correctement installé et qu'aucun objet étranger ne bloque les ventilateurs ou les composants internes. Si le bruit persiste, contactez le service client pour une assistance technique.

Comment régler la température sur le LADEN LADEN EV1297 ?

Pour régler la température, utilisez le panneau de contrôle de l'appareil. Appuyez sur les boutons appropriés pour augmenter ou diminuer la température selon vos préférences. Consultez le manuel d'utilisation pour des instructions détaillées.

Le LADEN LADEN EV1297 consomme-t-il beaucoup d'énergie ?

Le LADEN LADEN EV1297 est conçu pour être économe en énergie. Consultez l'étiquette énergétique pour plus d'informations sur sa consommation. En général, un bon entretien et un bon réglage peuvent aider à optimiser son efficacité énergétique.

Où puis-je trouver des pièces de rechange pour le LADEN LADEN EV1297 ?

Les pièces de rechange pour le LADEN LADEN EV1297 peuvent être commandées auprès de votre revendeur local ou directement via le site web du fabricant. Assurez-vous d'utiliser des pièces d'origine pour garantir la performance de l'appareil.

Que faire si l'écran affiche un code d'erreur ?

Si l'écran affiche un code d'erreur, référez-vous au manuel d'utilisation pour identifier la signification du code. Suivez les étapes recommandées pour résoudre le problème ou contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI EV1297 LADEN

1.Retrait de I'emballage et verification

a. Coupez et retirez la housse plastique.
b. Retirez la protection du dessus et les coins de protection.
c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrêté.
d. Ouvrez le couvercle en appuyant légerement vers le bas lorsque vous soulevez la poignée. Retirrez la cale en polystyrene (selon les modèles).
e. Retirez le film de protection bleu du bandeau (selon les modeles).
- Àprous avoir déballé le lave-linge, vérifie qu'il n' a pas été endommagependant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àprous-vente ou votre Revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.

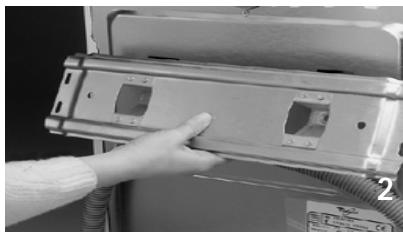

2. Retirez le bridage de transport

L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser le lavelinge (voir le chapitre "Installation/ Retrait du bridage de transport").

3.Installation du lave-linge

• Placez l'appareil sur un sol plat et stable.
• Reglez les pieds afin que la machine soit stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

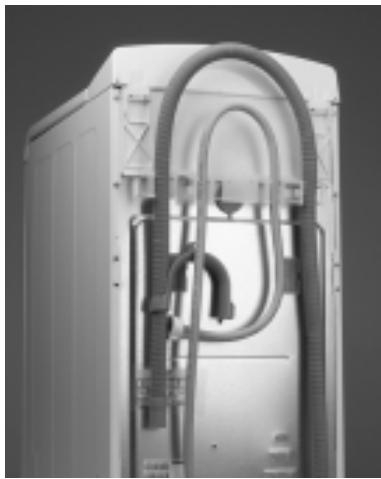

4. Arrivée d'eau

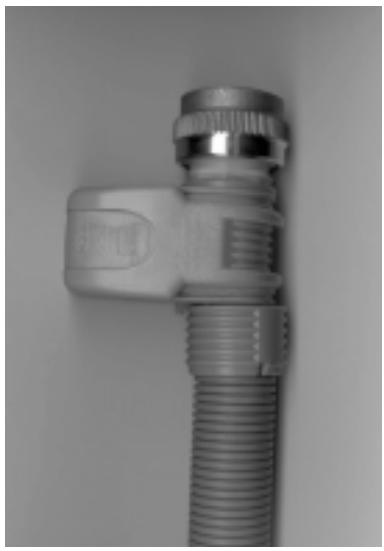

• Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions de la Compagnie locale de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivée d'eau").
• Arrivée d'eau : Eau froide uniquement
• Robinet : Raccord à vis pour tuyau 3/4"
• Pression: 100-1000 kPa (1-10 bar).

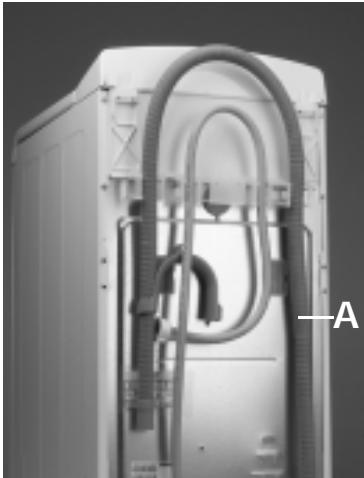

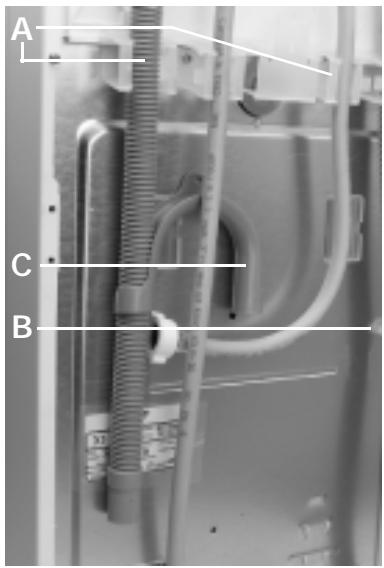

5.Tuyau de vidange de I'eau

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier à l'aide de la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
• Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6.Raccordementelectrique

• Les raccordements electriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
• L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions.
  N'tutilizez ni rallonge, ni adaptateur multiple.
• Débranche le lave-linge avant de procéder à son entretien.
  L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
• N'utilisez enaucun cas la machine si elle a ete endommagee pendant le transport. Informez-en le Service Apre's-vente.
• Le cable d'alimentation ne doit être replacé que par le Service Avec-vente.
  L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les-appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
• Le lave-linge ne doit être utilisé qu'aux fins domestiques prévues.

Dimensions :

Largeur: 400 mm

Hauteur: 900 mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommendons d'effectuer le premier cycle de lavage à vide. Ce cycle sert à éliminer l'eau résiduelle due aux contrôleles effectuels en usine.

1. Ouvrez le robinet.
2. Fermez les portillons du tambour.
3. Versez un peu de détergent (environ 30 ml) dans le compartment
4. Appuyez sur la touche "Marche/Arrêt".
5. Choisissez un programme court (voir le "Tableau des programmes").
6. Appuyez sur la touche "Départ".

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole du recyclage Pour la mise au rebut, suivez les réglementations locales en viqueur.

2.Conseils pour economiser I'energie

• Vous tirerez un profit maximal de l'énergie, de l'eau, du détermagent et du temps en utilisant la charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les paquets de détergent.
• La boule Eco est un système spécial installé sur l'évacuation : il empêche toute foude du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour le linge très sale. Economisez du détergent, du temps, de l'eau et du courant en ne seLECTIONnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détacheur ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute temperature.
• Economisez de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 90^ , ou à 40^ au lieu de 60^ .
• Economisez de l'énergie et du temps en choisissant un essorage à vitesse élevée pour résorber l'humidité du linge avant d'utiliser un programme de séchage (pour les machines dont la vitesse d'essorage est régliable).

3.Mise au rebut de I'emballage et des ancients apparèils

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Electriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuablez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas etre traité comme déchet menager. Il doit par consequent etre

remis à un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'elimination des déchets en vigueur dans le pays d'installation.

Pour Obtérir de plus amples détails au sujet duTraitement, de la récapération et du recyclage de cet'article,veuillez vous adresser au bureau compétént de votre commune,à la société de collecte des déchets ou directement à votre revendeur.

• Le lave-linge est fabriqué à partir de matérielles recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur.
• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyeze toute trace de détergent dans le bac à produits si vous avez l'intention demettre la machine au rebut.

4. Sécurité enfants

• Veillez à ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5.Recommendations generales

• Ne laisseriez jamais l'apparéil inutillement branché. Fermez le robinet.
• Avant de proceder au nettoyage ou à l'entretien, voirlez à débrancher l'appareil.
• Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide.
• N'utilISÉZ pas de poudre à récurer.
• N'ouvrez pas la porte brusquement.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du Service Apres-vente. Le cable d'alimentation ne doit être remplaced que par un technicien qualifié.

6. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires :

73/23/CEE relative à la base tension 89/336/CEE relative à la compatibilité electromagnétique

93/68/CEE relative aux marques CE

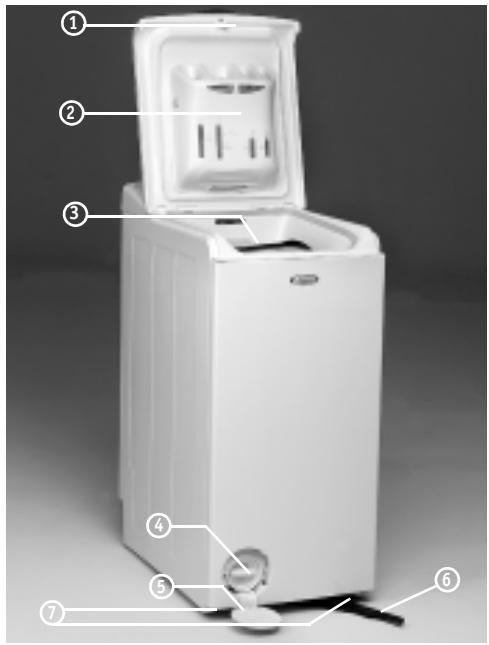

DESCRIPTION DU LAVE-LINGE

1. Porte
2. Bac à produits
3. Portillons du tambour
4. Pompe et filtré
5. Étiquette Service Àprous-vente (derrière le couvercle du filtre)
6. Levier de mobilité (selon les modèles)
   Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds régibles

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant
   Le type de tissu / le symbole de l'étiquette d'entretien Coton, tissus mixtes, synthétiques, laine, lingedelicat.
   La couleur Siperez le linge blanc du linge de couleur. Lavez separement le linge de couleur neuf.
   Le poids Remplissiez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.
2. La catégorie du linge Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine , les ridesaux et autres textiles délicats. Retirrez tout crochet des rideaux ou place-les dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taïe d'oreiller avec fermeture à glissière.
   2.Videz les poches Les pieces de monnaie, epinges de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.
3. Fermetures
   Fermez les fermétures à glissière, les boutons et les agrafes; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le bac à produits [ü] ou de l'eau de javel dans le compartment correspondant [ü] (selon le modele).
• Au besoin,TRAITEZ préalablement les taches tenaces au moyen d'un detachant.

Teinture et décoloration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel.
Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne replissée le linge qu'après cette opération.

Utilisez exclusivement des teintures et produits de blanchiment recommandés pour les lave-linge.
- Respectez les instructions du fabricant
- Les composants en plastique et en caoutchou à l'intérieur de l'appareil peuvent changer de couleur.

Amidonnage

• Dissolvez/diluez l'amidon liquide ou en poudre dans un petit réciipient en ajoutant environ 80 à 100 ml d'eau, en dehors du lave-linge. Chargeze le linge et fermez les portillons du tambour. Versez l'amidon dissout dans le compartment Assouplissant du bac à produits. Fermez le couvercle, selectionné le programme "Rincage et Essorage" et démarrez-le.

Chargement du linge

1. Ouvrez le couvercle de la machine.

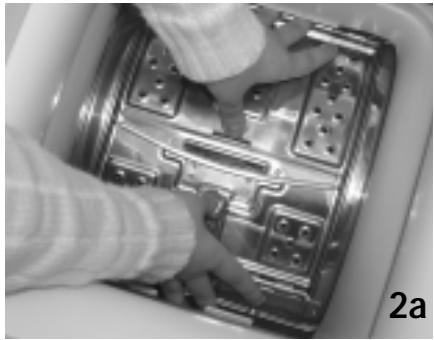

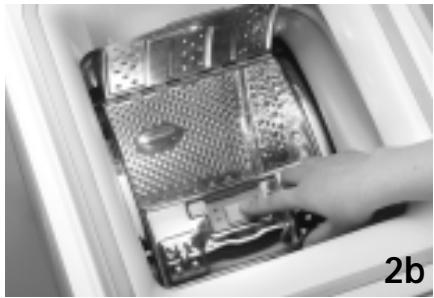

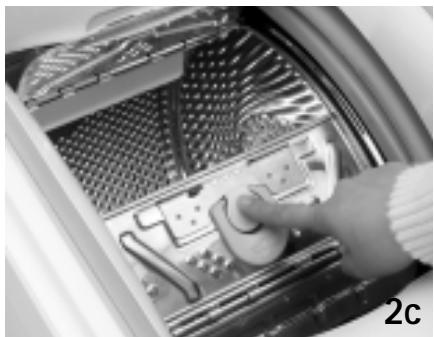

2. Ouvrez le tambour en appuyant sur le petit portillon (2a) ou sur le bouton (2b) - selon le modele - et en maintainant le grand portillon. Si l'ouverture du tambour correspond à celle de la photo 2c, il vous suffit d'appuyer sur le bouton sans dévelopir le grand portillon.

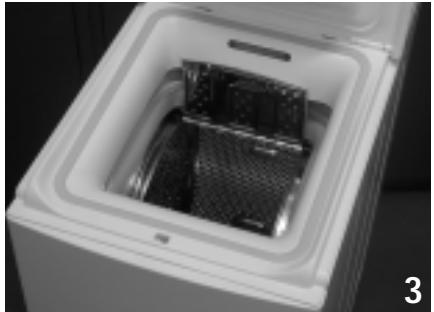

3. Introduisez les pieces de linge une par une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "tableau des programmes": une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge.
4. Pour fermer le tambour, ramenez les deux portillons vers le centre.

ATTENTION : Assurez-vous que les portillons sont correctement verrouillés (pour le modele illustré dans la photo 2c : il faut que le bouton dépasse au-delà du bord du grand portillon)

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détermgent et desbons produits additifs

Le type de détergent dépend :

• du type de tissu (coton, synthétiques, linge délicat, laine).

Remarque : Pour la laine, n'utilise que des détergents spécifique.

• de la couleur
• de la température de lavage;
• du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secoue le linge ou Brossez-le ou utilisez un détergent liquide.

Conserve le détergent et les produits additifs dans un endroit sec, hors de portée des enfants. N'utilise que du détergent et des produits additifs prévus pour être utilisés dans des lave-linge automatiques.

Si vous utilisez des produits anticalcaires, des teintures ou des agents de decoloration, assurez-vous qu'il conviennent pour les lave-linge. Un détartrant peut contenir des composants susceptibles d'attaquer certaines pieces de votre lave-linge.

N'utilISZ pas de solvants dans l'appareil (como de I'essence de terrebenthine).

Ne lavez pas du linge qui a eté traité avec des solvants ou des liquides inflammables.

DOSAGE

Respectez les doses recommandées spécifiées sur les paquets de détergent. Les doses dépendant :

• du type et du degré de salissure;
• de la quantité de linge
• charge complete : selon les recommandations du fabricant ;
• demi-charge : 3/4 des doses prescrites ;
• charge minimale (environ 1 kg): la moitié des doses prescrites;
• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau dure.

Remarques :

Tout surdosage provoquera une formation excessively de mousse et diminuera l'efficacité du lavage.

En cas de formation excessive de mousse, le dispositif anti-mousse de l'appareil empêchera l'essorage.

Un dosage insuffistant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac a produits jusqu'à repère de niveau "MAX".

Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détextergent et mettez-la dans le tambour.

TABLEAU DE DURETE DE L'EAU

CATEGORIE DE DURETE DE L'EAU	CARACTE RISTIQUES	Dureté allemande °dH	Dureté français °fH	Dureté anglaise °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

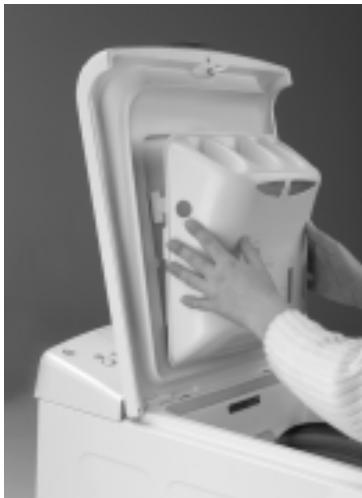

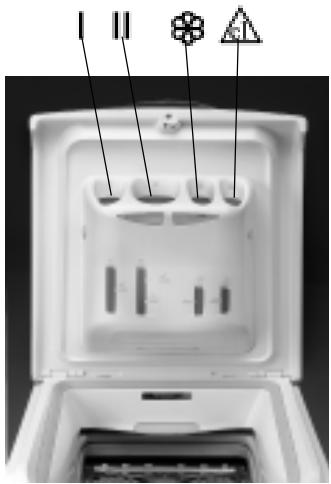

Remplissage des déterments et produits additifs

Selon le modele, le bac à produits disposera de trois ou quatre compartments.

Versez le détergent :

• Lessive pour prélavage et lavage principal
• Lessive pour lavage principal sans prélavage
• Adoucissant et produit amidonnant, ne dépasse pas le repère "MAX".
• Eau de Javel, ne dépassez pas le repère "MAX". (modèle à quatre compartments uniquement)
• Detachants
• Adoucisseurs d'eau (dureté de l'eau 4)
• Amidon (dissout dans l'eau)
  Veillez à ne pas dépasser le repère"MAX".
  N'utilise pas de déterments liquides pour les programmes avec prélavage.
  Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des déterments liquides pour éviter les traces blanches sur le linge.

SELECTION DE PROGRAMME

Préparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.
2. Versez le détergent et les produits additifs dans le bac à produits en veillant à ne jamais dépasser le repère "MAX". Référez-vous au chapitre "Détergents et produits additifs".

Selectionnez le programme

1. Appuyez sur la touche "Marche/Arrêt". Levoyant de la touche "Départ" clignote.
2. Tournez le sélection de programme jusqu'au programme désire. Sélectionnez le(s) option(s) souhaïée(s) décrites dans le tableau des Programmes, en appuyant sur la(les) touche(s) correspondante(s).

Départ Retardé ( selon les modèles)

La touche "Départ Différé" permet au consommateur de démarrer la machine à sa(Meilleure) convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux.
- Sélectionné le programme et la température, la vitesse d'essorage et les options.
- Appuyez plusieurs fois sur la touche "Départ différé" pour obtenir un début de 1, 3, 6, 9 ou 12 heures. Levoyant correspondant clignote.
- Démarrez le programme (voir paragraphe suivant). Si vous réduisez le nombre d'heures avant le démarage, leayarant correspondant clignote.
- Levoyant du déali sélectionné cesse de clignoter des que le programme démarre.
Levoyant correspondant à la phase du déroulement du programme s'allume.

Pour réduire le nombre d'heures avant le démarrage ou annuler l'options "Départ différé"

• Appuyez (autant de fois que nécessaire) sur la touche "Départ différé". Il est à notes, toutefois, que si vous avei déjà appuyé sur la touche "Départ", le cycle de lavage selectionné démarre immediatement des que vous appuyez sur "Départ retardé" avec le voyant correspondant à "1h" qui clignote.

Pour augmenter le nombre d'heures avant le démarrage du programme

• Mettez le lave-linge hors tension en appuyant sur la touche "Marche/Arrêt".
• Positionnez le sélection de programme sur un autre programme.
• Remettez la machine en marche en appuyant à nouveau sur la touche "Marche/Arrêt".
• Sélectionnez à nouveau le programme et les options souhaités. Sélectionnez le délambda en appuyant (autant de fois que nécessaire) sur la touche "Départ différé". Appuyez sur la touche "Départ".

Démarrage du programme

Vérifiez que la machine est mise sous tension. Ouvrez le robinet et appuyez sur la touche "Départ". Le voyant de la touche "Départ")cesse de clignoter et reste allumé de façon permanente.

Remarque: En cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

Levoyant dederoulement deprogramme "Fin"sallume.
1. Appuyez sur la touche "Marche/Ärret" pourmettre l'appareil hors tension.
2. Ferméz le robinet.
3. Attendez que la porte se déverrouille (au bout d'1 minute env.).
- Ouvrez la porte de l'appareil et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Mettez l'appareil hors tension en appuyant sur la touche "Marche/Arrêt".
2. Tournez le sélecteur de programme jusqu'au nouveau programme.
3. Remettez l'appareil sous tension en appuyant à nouveau sur la touche "Marche/Arrêt". La touche "Départ" clignote. Si nécessaire, Sélectionné les options supplémentaires et la vitesse d'essorage.
4. Démarrez le programme en appuyant sur la touche "Départ".

Pause/Interruption de programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ulterieurement :
1. Appuyez sur la touche "Marche/Arrêt"
2. Une fois ce temps écoué, appuyez à nouveau sur la touche "Marche/Arrêt."

Annulation de programme

1. Mettez l'appareil hors tension en appuyant sur la touche "Marche/Arrêt".
2. Positionné le sélection de programme sur "Vidange".
3. Remettez la machine en marche en appuyant à nouveau sur la touche "Marche/Arrêt". Levoyant de la touche "Départ" clignote.
4. Appuyez sur la touche "Départ" pour démarrer le programme de "Vidange".

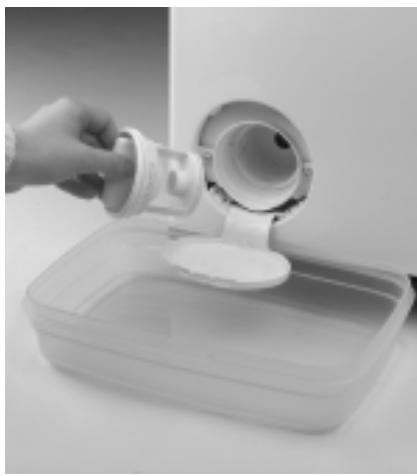

NETTOYAGE DU Filtre

L'appareil est équipé d'une pompe autonettoyante. Le filtré retient des objets comme des boutons, des pièces de monnaie, des épingles de sureté, etc. laissés dans le linge.

1. Debranchez l'appareil.
2. Ouvrez le couvercle du filtré avec une piece de monnaie.
3. Placez un écipient sous le filtré.
4. Tournez lentement le filtré dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit en position verticale; ne l'extrayez pas encore.
5. Attendez qu'il n'y ait plus d'eau qui s'écoule.
6. Vous pouvez alors dévisser complètement le filtré et le sortir.
7. Éliminez les impuretés.
8. Verifiez que la turbine de la pompe (située dans le compartment derrière le portillon du filtre) tourne librement.
9. Réinsérez le filtré et revissez-le à fond dans lesens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontale).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtrne ne fuit pas.
11. Refermez le couvercle du filtré.
12. Rebranche l'appareil.

Vérifiez le filtré si l'appareil ne vidange pas correctement ou n'essore pas.

Le lave-linge est équipé d'un dispositif de sécurité qui arrête la machine avant tout replissage si, lors de l'étape précédente du cycle de lavage, l'eau n'a pas eté complètement evacuée de la cuve.

Contrôlez et nettoyez régulièrement le filtré, au moins deux à trois fois par an.

REMARQUE IMPORTANTE : Avant de vider le filtré, attendez que l'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand faut-il vidanger l'eau résiduelle (problème de vidange)?

• Avant de transporte (déplacer) la machine.
• Lorsque l'appareil est installé dans une piece exposée au gel. Il est préféable dans ce cas de vidanger la machine après chaque lavage.

• Si les voyants indiquant un problème de vidange clignotent (voir le chapitre "Diagnostic rapide")

• Arretez et débranchez l'appareil.

• Fermez le robinet, débranchez le tuyau d'arrivée d'eau de la machine et laissez couler l'eau dans une bassine.
• Ouvrez le filtr, laissez couler l'eau dans une petite bassine et fermez le filtr.
• Dégagez le tuyau de vidange puis ouvre le clip de fixation situé à l'arrête de la machine (voir la flèche A).
• Laissez couler l'eau résiduelle dans une bassine plate.
• Attendez que I'eau soit totally ecoulée.
• Refixez le tuyau de vidange avec le clip et replacez-la avec sa crosse coudee.
• Rebranche le tuyau d'arrivée d'eau et la prise de courant.

Remarque importante :

• Àprous avoir réalisé la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1. Appuyez sur les boutons de chaque cote du bac à produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartment à détergent. Il est recommendé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
   Vous pouvez égalementPTRirer les bouchons du siphon dans le bac à produits pour les nettoyer.
4. Replace les bouchons du siphon dans le bac à produits (le cas échéant).
   Veillez à les remettre correctement en place.
5. Replacez le bac à produits en plaçant les ergots inférieurs dans les trous de la porte et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtré Situé à l'extrémité du tuyau, sans le monter, en utilisant par exemple une brosse à dent. Remarque : Pour les machines équipées d'un tuyau de type "A", il ne doit pas être immergédans l'eau.
5. Revissez à la main le tuyau flexible au robinet. sans utiliser de pinces (risque d'écrasement du joint).
6. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
7. Rebranchez l'appareil.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recupérer grâce à l'une des aubes du tambour amovible

1. Debranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.

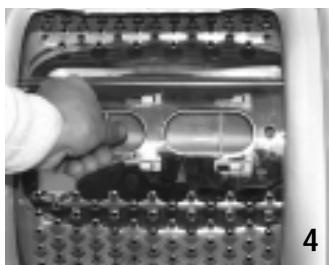

4. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube du tambour de la gauche vers la droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez recupérer l'objet à travers l'orifice du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extrémité en plastique au-dessus du trou sur le côté droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranche l'appareil.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
• Si nécessaire, utilisez un détergent neutre (n'employez pas de poudre à recycler).

Joint de la porte

• Nettoyez de temps en temps avec un chiffon humide.

Tuyau(x) d'arrivée d'eau

• Verifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

DIAGNOSTIC RAPIDE

Le lave-linge est équipé de systèmes de sécurité automatiques qui déetectant précocement les anomalies et vous permettent de réagir en conséquence.

Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remedier.

Par exemple :

*L'appareil ne démarre pas, aucun voyant ne s'allume.

Veuillez vérifier :

• si l'appareil est branché.
• si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).
• si la touche "Marche/Arrêt" est enforcée.

*Le lave-linge ne démarre pas, mais le voyant "Départ" clignote.

Veuillez vérifier :

• si le programme a ete modifie.

Appuyez une nouvelle fois sur la touche "Départ".

*Le lave-linge ne démarre pas après avoir appuyé sur "Départ", le voyant de la touche "Départ" continue de clignoter.

Veuillez vérifier :

• si la porte est fermée correctement. Ouvrez-la, puis refermez-la.

*L'appareil s'arrête pendant le programme.

Veuillez vérifier :

• si la touche "Arrêt Cuve Pleine" est enclenchée : désactive cette option en appuyant à nouveau sur la touche ou en démarrant le programme de "Vidange".
• le programme n'a pas démaré (levoyant "Départ" clignote). Appuyez sur la touche "Départ".
• si le système de sécurité de l'appareil est activé. Voir le "Tableau de description des pannes".

*Le dédTangent et les produits additifs ne sont pas evacués correctement.

Veuillez vérifier :

• si le bac à produits est installé correctement et n'est pas bloqué (voir le chapitre "Nettoyage et entretien").
• si le filtré dans le tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").

*L'appareil vibre pendant l'essorage.

Veuillez vérifier :

• si le lave-linge est de niveau et si tous les pieds ont eté régles correctement (voir le chapitre "Installation").
• si le bridage de transport a eté rétiè. Avant demettre l'appareil en service, il fautOBLIGATOIREMENT retirerer les vis de transportet le bridage de transport (voir le chapitre"Installation").

*Le linge n'est pas assez essore.

Remarque: L'appareil est équipé d'un système de détction et de correction de balourd. Si vous lavez des pieces de grandes dimensions (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interrompe s'il détecte un balourd trop important au début de l'essorage, et ce afin de préserver l'appareil.

Veuillez vérifier :

• si le mouvement de la turbine de la pompe n'est pasentré (voir le chapitre "Nettoyage du filtré").
• si, à la fin du programme le linge est encore humide : ajoutez évientuèlement d'autres vêtements et redémarrez un programme d'essorage.
• s'il y a de la mousse sur le linge : redémarrez un cycle de rincege-essorage pour éliminer le surplus de détergent.

La formation excessive de mousse peut également empêcher l'appareil d'essorer.

Que faire si le système de sécurité du lave-linge détecte une anomalie?

Le programme est interrompu et différents indicateurs (selon le modele) signaient la source de la panne. Tableau de description des pannes.

Les voyants de la vitesse d'essorage clignotent	Description de la panne
1ère ("0")	"Problème d'acciviée d'eau"
1ère ("0") + 2ème	"Problème de vidange"
Autres combinaisons	"Problème lié aux composants électriques"
1ère ("0") + 4ème	"Panne Hydrosécurité"
3ème	"Détction de mousse / surdose de détergent"

a. \*Problème d'arrivée d'eau (pas d'eau ou quantité d'eau insuffisante)

Arrêtez l'appareil en appuyant sur la touche

"Marche/Arrêt" et débranchez-le.

Veuillez vérifier :

• si le robinet est ouvert à fond et si la pression d'arrivée d'eau est suffisante.
• si le tuyau d'arrivée d'eau n'est pas pié.
• si le filtré du tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").
• si l'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.
• l'appareil est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" et sur la touche "Départ" pour poursuivre le programme (n'ajoutez pas de détenfant avec ce programme). En cas de persistence du problème, appelez le Service Appres-vente (voir le chapitre "Service Appres-vente").

b. *Problème de vidange

Arrétez l'appareil en appuyant sur la touche "Marché/Arrêt" et débranchez-le.

Veuillez vérifier :

• si le tuyau de vidange n'est pas pié (voir le chapitre "Installation").
• si le mouvement de la turbine de la pompe n'est pas entravé (voir le chapitre "Nettoyage du filtre").
• si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.

S'il reste de l'eau dans le tambour, vous pouvez la vid Danger en suivant les instructions fournies dans le chapitre "Vidange de l'eau résiduelle".

REMARQUE IMPORTANTE : Avant de vidanger, assurez-vous que le bain lessiviel est refroidi.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" et sur la touche "Départ" pour poursuivre le programme (n'ajoute pas de dédTangent avec ce programme).

En cas de persistence du problème,appelez le ServiceAprres-vente (voir le chapitre "ServiceAprres-vente").

c. *Détction de panne par le module électronique

Éteignez l'appareil. Remettez-le sous tension en appuyant sur la touche "Marche/Arrêt". En cas de persistence du problème, appelez le Service Àpres-vente (voir le chapitre "Service Àpres-vente").
d. *Defaut Hydrosecurite (selon les modeles) Les indicateurs de defaut sont allumés et la pompe fonctionne.

La panne d'hydrosécurité peut avoir été déclenchée par :

1.une formation excessive de mousse.
2. une fuite au niveau du tuyau d'arrivée d'eau ou de l'appareil.

Éteignez l'appareil en appuyant sur la touche "Marché/Arrêt", débranchez-le et fermez le robinet d'arrivée d'eau.

Inclinez delicatement l'appareil vers l'avant pour permettre a l'eau de s'évacuer.

Ensuite :

1. Rebranche l'appareil.
2. Ouvrez l'arrivée d'eau (si la touche "Marché/Arrêt" n'est pas enforcée et que la machine commence à se replir, fermez le robinet d'arrivée d'eau et contactez le Service Àpre-s-vente).
3. Appuyez sur la touche "Marche/Arrêt". Sélectionnez à nouveau le programme souhaité, ajoutez du détermgent si nécessaire et appuyez sur la touche "Départ" pour relancer le programme.

En cas de persistence du problème,appelez le ServiceAprres-vente (voir le chapitre "ServiceAprres-vente").

e.\*Detection de mousse

Un quantité excessive de mousse peut provoquer l'interruption du cycle de lavage.

1. Mettez la machine hors tension en appuyant sur la touche "Marche/Arrêt".
2. Positionnez le selecteur de programme sur le programme "Vidange".
3. Remettez la machine sous tension en appuyant sur la touche "Départ".
4. Dès que le programme de vidange est terminé, redémarrez le programme sélectionné au départ et versez une quantité de dédTangent réduite dans le bac à produits.

SERVICE APRÉS-VENTE

Avant de contacter le Service Avec-venture :

1. Verifiez s'il n'est pas possible de remédier vous-même au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvenient a été éliminé.
3. Si l'appareil ne fonctionne toujours pas correctement,appelez le ServiceAprès-vente.

Communiquez :

• le type de panne,
• le modele exact de l'appareil,
• le code Service (numéro après le mot SERVICE) -

SERVICE

0000 000 0000

l'étiquette du Service Avec-vente se trouve dans le couvercle de filtré ou à l'arrière de la machine -,

-ète adressécomplete,
- Voiture numero de téléphone et le préfixe.
Vous doivent contacter en priorité le Service
Après-vent du Revendeur qui vous a fourni l'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranche l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez s'écouler l'eau présente dans les tuyaux et dans la machine (voir le chapitre "Vidange de l'eau résiduelle"). Attendez que l'eau soit froide pour éviter tout accident.
5. Pour faciliter le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. ÀpRES le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticallement.

REMARQUE IMPORTANTE : N'utilisez pas l'appareil tant que la poignée est tirée.

INSTALLATION

Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport.

Il faut obligatoirement restorer le bridage de transport avant d'utiliser la machine.

1. Dévissez les deux vis A et les quatre vis B avec un tournévis plat ou une clé pour 6 pans de 8 (clé à "pipe").
2. Retirez le bridage de transport.
3. Replace les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque : n'oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connexions électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglient les pieds (n'insérez ni morceaux de bois, ni carton, etc. sous les pieds):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontale et stable (servez-vous d'un niveau à bulles).

L'appareil peut être installé dans un espace de 40 cm de largeur et de 63 cm de profondeur.

Remarque: si vous installez la machine sur de la moquette épaissé, veiliez à garantir un espace sous la machine en réglant les pieds, pour permettre à l'aide de circuler librement.

Branchez le tuyau d'arrivee d'eau.

1. Vissez soigneusement le tuyau d'arrivée d'eau sur le robinet, à la main.
2. Vérifiez que le tuyau ne forme pas de nœud.
3. Verifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa -/agree conformément à EN 50084).

Vérifiez régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

Le lave-linge peut être branché sans clapet anti-retour.

Sécurité hydraulique

(selon les modèles)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
• L'appareil ne doit enaucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boitier plastique (selon les modèles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boitier ne doit pas être immergé dans l'eau.
• Si le tuyau flexible est endommage, débranchez immédiatement l'appareil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Avec-Vente ou chez vous Revendeur). Assurez-vous que l'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decrochez le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.

Remarque importante :

NE desserrez PAS le raccord du tuyau de vidange du cote croit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.

1. Fixez la crosse de vidange coudee (C) à l'extrémité libre du tuyau de vidange.
2. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange. Les petits lavabos ne conviennent pas. Le bord de l'évier ne doit pas se situer à plus de 100 cm du sol.

Si vous devez rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2.50 m.
Hauteur d'écoulement maximale (crosse de vidange): 100 cm.
Hauteur d'écoulement minimale: 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
