a. Coupez et retirez la housse plastique. b. Retirez la protection du dessus et les coins de protection. c. Retirez la protection du bas en faisant basculer l’appareil et en le faisant pivoter sur un coin inférieur arrière. d. Ouvrez le couvercle en appuyant légèrement vers le bas tout en soulevant la poignée. Retirez la cale en polystyrène. e. Retirez le film de protection bleu du bandeau (selon le modèle). • Après avoir déballé le lave-linge, vérifiez qu’il n’a pas été endommagé pendant le transport. En cas de doute, n’utilisez pas le lave-linge. Contactez le Service Après-vente ou votre revendeur local. • Les matériaux d’emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.
Raccordement du tuyau de vidange”). • Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d’un évent pour empêcher le remplissage et la vidange d’eau simultanés (effet de siphon).
• Les raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur en matière de sécurité. • Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l’arrière de l’appareil. • L’appareil doit être branché au réseau uniquement au moyen d’une prise de terre. La mise à la terre de l’appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions. • N’utilisez ni rallonge, ni adaptateur multiple. • Débranchez le lave-linge avant de procéder à son entretien. • L’accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l’installation. • N’utilisez en aucun cas le lave-linge s’il a été endommagé pendant le transport. Adressezvous au Service Après-vente. • Le remplacement du câble d’alimentation doit être effectué uniquement par le Service Après-vente. • L’appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel d’au moins 30 mA. La mise à la terre de l’appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions cidessus. • le lave-linge ne doit être utilisé qu’aux fins domestiques prévues.
• Le lave-linge est équipé de vis de transport et d’un bridage de transport, afin d’éviter tout endommagement éventuel au cours de son transport. Il faut obligatoirement retirer le bridage de transport avant d’utiliser le lavelinge (voir le chapitre ”Installation/ Retrait du bridage de transport”)
• Installez le lave-linge sur une surface plane et stable. • Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre “Installation/Réglage des pieds”).
• Raccordez le tuyau d’arrivée d’eau conformément aux prescriptions de la Compagnie locale de distribution d’eau (voir le chapitre “Installation/Raccordement du tuyau d’arrivée d’eau”) • Arrivée d’eau : Eau froide uniquement Raccord à vis pour tuyau 3/4” • Robinet : 100-1000 kPa (1-10 bar). 3. Versez un peu de détergent (environ 30 ml) dans le bac à produits 4. Sélectionnez un programme court (voir le “Tableau des programmes”). 5. Mettez l’appareil sous tension. 6. Appuyez sur la touche “Marche/Arrêt”.
100% et portent le symbole du recyclage . Pour la mise au rebut, suivez les réglementations locales en vigueur.
• Avant de vous séparer de l’appareil, rendez-le inutilisable en sectionnant le câble d’alimentation, de manière à ce que l’appareil ne puisse plus être raccordé au réseau électrique. • Nettoyez toute trace de détergent dans le bac à produits si vous avez l’intention de mettre la machine au rebut.
• Vous tirerez un profit maximal de l’énergie, de l’eau, du détergent et du temps en utilisant la charge maximale recommandée. • Ne dépassez pas les doses prescrites sur les paquets de détergent. • La boule Éco est un système spécial installé sur l’évacuation : il empêche toute fuite du détergent contenu dans le tambour et préserve ainsi l’environnement. • N’utilisez la fonction de prélavage que pour le linge très sale! Économisez du détergent, du temps, de l’eau et du courant en ne sélectionnant pas la fonction “Prélavage” pour du linge normalement sale. • Prétraitez les taches avant lavage en utilisant un détachant ou en les frottant avec du savon et en les faisant tremper, pour éviter d’utiliser un programme à haute température. • Économisez de l’énergie en utilisant un programme de lavage à 60° C au lieu d’un programme à 90° C, ou à 40° C au lieu de 60° C. • Économisez de l’énergie et du temps en choisissant un essorage à vitesse élevée pour résorber l’humidité du linge avant d’utiliser un programme de séchage (pour les machines dont la vitesse d’essorage est réglable).
• Veillez à ce que les enfants ne jouent pas avec l’appareil ou à l’intérieur de celui-ci.
• Ne laissez jamais l’appareil inutilement branché. Fermez le robinet. • Avant de procéder au nettoyage ou à l’entretien, veillez toujours à débrancher l’appareil. • Pour nettoyer la carrosserie de l’appareil, utilisez du détergent neutre et un chiffon humide. • N’utilisez pas de poudre à récurer. • N’ouvrez pas le couvercle en le forçant. • Si cela s’avère nécessaire, remplacez le câble d’alimentation par un câble du même type, disponible auprès du Service Après-vente. Le câble d’alimentation ne doit être remplacé que par un technicien qualifié.
• Le lave-linge a été conçu, fabriqué et commercialisé conformément aux exigences des Directives Communautaires : Directive 73/23/CEE relative à la basse tension Directive 89/336/CEE relative à la compatibilité F3

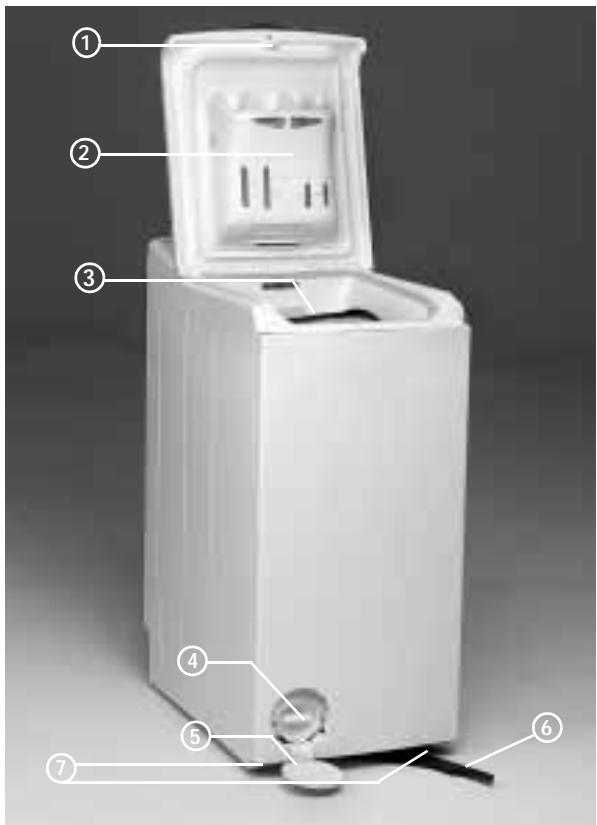

• Pour déplacer le lave-linge : tirez légèrement sur la poignée à la main et tirez-la jusqu’à la butée avec le pied. 7. Pieds réglables
, les rideaux et autres textiles délicats. Retirez tous les crochets des rideaux ou placez-les dans un sac à linge. Utilisez le programme spécial pour linge délicat/lavage main. Lavez les bas en nylon, les ceintures et autres petites pièces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d’oreiller avec fermeture à glissière. 2.Videz les poches Les pièces de monnaie, épingles de sûreté, etc. risquent d’endommager le linge, le tambour et la cuve. 3. Fermetures
• Le type de tissu / le symbole de l’étiquette d’entretien Coton, tissus mixtes, linge délicat/synthétiques, laine, lavage main. • Couleur Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf. • Poids Remplissez le tambour en alternant les grandes et les petites pièces, afin d’améliorer l’efficacité de lavage et la répartition du linge dans le tambour.
• Pour les taches de vin rouge, de café, de thé, d’herbe, de fruits, etc., ajoutez un détachant dans le bac à produits ou de l’eau de javel dans le compartiment correspondant (selon le modèle). • Au besoin, prétraitez les taches tenaces au moyen d’un détachant.
• Respectez les instructions du fabricant. • Les composants en plastique et en caoutchouc à
Fermez le couvercle, sélectionnez “Rinçage et essorage” et démarrez le programme.

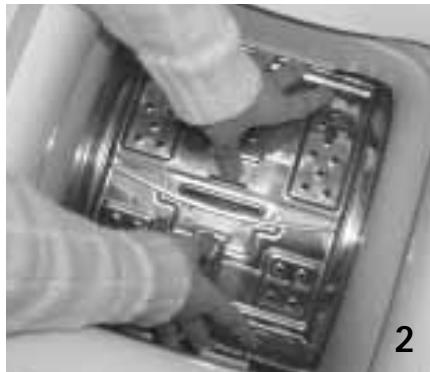

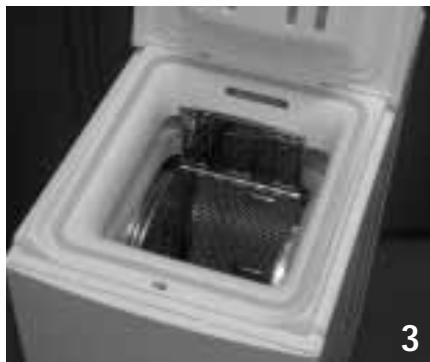

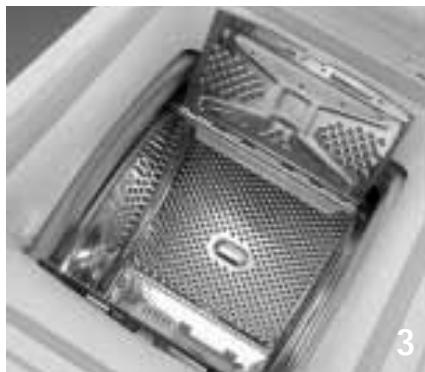

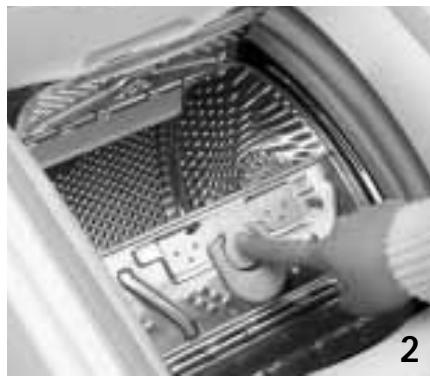

1. Ouvrez le couvercle de la machine. 2. Ouvrez le tambour en enfonçant le petit portillon et en maintenant le grand portillon. 3. Introduisez les pièces une à une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le “Tableau des programmes” : une surcharge de la machine donnera de moins bons résultats et froissera le linge.
3. Introduisez les pièces une à une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le “Tableau des programmes” : Une surcharge de la machine donnera de moins bons résultats et froissera le linge.
Attention : assurez-vous que les portillons du tambour sont correctement verrouillés : il faut que le bouton dépasse du bord du grand portillon.
- charge complète : selon les recommandations du fabricant ; - demi-charge : 3/4 des doses prescrites ; - charge minimale (environ 1 kg) : la moitié des doses prescrites ; • de la dureté de l’eau (renseignez-vous auprès de votre Compagnie de distribution d’eau) : l’eau douce nécessite moins de détergent que l’eau dure. Remarques : Tout surplus de détergent provoquera une formation excessive de mousse et réduira les performances du lavage. Dans un tel cas, la machine ne procédera pas à l’essorage. Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance. En cas d’utilisation d’assouplissants concentrés, ajoutez de l’eau dans le bac à produits jusqu’au repère de niveau “MAX”. Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent correctement, utilisez la boule de dosage fournie avec le détergent et introduisez-la dans le tambour.
• du type de tissu (coton, synthétiques, linge délicat, laine). Remarque : Pour la laine, n’utilisez que des détergents spécifiques. • de la couleur ; • de la température de lavage ; • du type et du degré de salissure. Remarques : Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge ou brossez-le ou utilisez un détergent liquide. Conservez le détergent et les produits additifs dans un endroit sec, hors de portée des enfants. N’utilisez que des détergents et des produits additifs spécialement conçus pour les lave-linge automatiques. Si vous utilisez des produits anticalcaires, des teintures ou des agents de décoloration, assurez-vous qu’ils conviennent pour les lave-linge. Un détartrant peut contenir des composants susceptibles d’attaquer certaines pièces de votre lave-linge. N’utilisez pas de solvants (tels que l’essence de térébenthine). Ne lavez pas du linge qui a été traité avec des solvants ou des liquides inflammables.

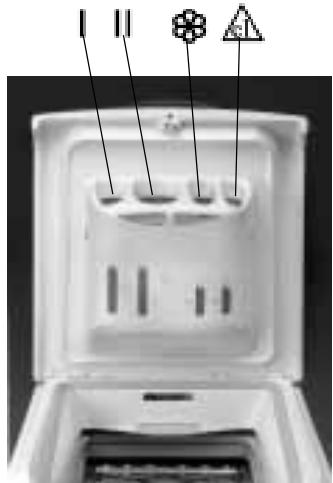

1 2 Selon le modèle, le bac à produits dispose de trois ou quatre compartiments. Versez le détergent : • Lessive pour prélavage et lavage principal • Lessive pour lavage principal sans prélavage • Adoucissant et amidon, ne dépassez jamais le repère “MAX”. • Eau de Javel, ne dépassez jamais le repère “MAX”. (modèle à quatre compartiments uniquement) • Détachants • Adoucisseurs d’eau (dureté de l’eau 4) • Amidon (dissout dans l’eau) Veillez à ne jamais dépasser le repère “MAX”. N’utilisez pas de détergents liquides pour les programmes avec prélavage. Pour les programmes sans prélavage et des températures de froid à 40° C, il est recommandé d’utiliser des détergents liquides pour éviter les traces blanches sur le linge. F8
4. Placez le sélecteur de température (selon le modèle) sur la température désirée. 5. Placez le sélecteur de vitesse d’essorage (selon le modèle) sur la vitesse d’essorage souhaitée. 6. Placez le sélecteur de vitesse d’essorage sur la vitesse d’essorage souhaitée. Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais pas les essorages intermédiaires. Ce programme est suivi d’un cycle de vidange. 7. Sélectionnez les options désirées, comme décrit dans le “Tableau des programmes”.
Mettez le lave-linge sous tension - le voyant de fonctionnement s’allume. Remarque: En cas de panne de courant ou de déconnexion de l’appareil pendant le déroulement du cycle, le programme redémarrera au point où il a été interrompu.
• Le sélecteur de programme est positionné sur Stop. 1. Éteignez la machine. 2. Annulez les options. 3. Fermez le robinet. 4. Attendez que le couvercle soit déverrouillé (environ 1 minute). 5. Ouvrez le couvercle et les portillons du tambour et retirez le linge.
1. Éteignez la machine. 2. Sélectionnez le nouveau programme. 3. Démarrez le programme en mettant la machine sous tension.
Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ultérieurement : 1. Débranchez la machine. 2. Après la pause, remettez la machine en marche.
1. Éteignez la machine. 2. Positionnez le sélecteur de programme sur “Vidange”. 3. Mettez à nouveau la machine sous tension et démarrez le programme de “Vidange”.
5. Attendez que toute l’eau se soit écoulée. 6. Vous pouvez à présent dévisser complètement le filtre et l’extraire. 7. Éliminez les impuretés. 8. Vérifiez que la turbine de la pompe (située dans le compartiment présent derrière le filtre) tourne librement. 9. Réinsérez le filtre et revissez-le dans le sens des aiguilles d’une montre, jusqu’à la butée (la poignée doit être à l’horizontale). 10. Versez 1/2 litre d’eau dans la machine par le tambour et vérifiez que le filtre ne fuit pas. 11. Refermez le couvercle du filtre. 12. Rebranchez l’appareil. Vérifiez le filtre si la machine ne vidange pas correctement ou n’essore pas. Le lave-linge est équipé d’un dispositif de sécurité qui arrête la machine avant tout remplissage si, lors de l’étape précédente du cycle de lavage, l’eau n’a pas été complètement évacuée de la cuve. Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an. REMARQUE IMPORTANTE : Avant de vider le filtre, attendez que l’eau soit froide.
2. Fermez le robinet, débranchez le tuyau d’arrivée d’eau de la machine et laissez l’eau s’écouler dans une bassine. 3. Ouvrez le filtre, laissez l’eau s’écouler dans une petite bassine peu profonde et fermez le filtre. 4. Dégagez le tuyau de vidange, puis ouvrez le clip de fixation situé à l’arrière de la machine (voir la flèche A). 5. Laissez l’eau résiduelle s’écouler dans une bassine peu profonde. 6. Attendez que l’eau se soit totalement écoulée. 7. Fixez à nouveau le tuyau de vidange avec le clip et réinstallezle avec sa crosse coudée. 8. Rebranchez le tuyau d’arrivée d’eau et la prise de courant. Remarque importante : • Après avoir effectué la vidange de l’eau résiduelle, vissez le tuyau d’arrivée d’eau de la machine à la main. Vérifiez l’étanchéité des raccordements de la machine en ouvrant le robinet à fond.

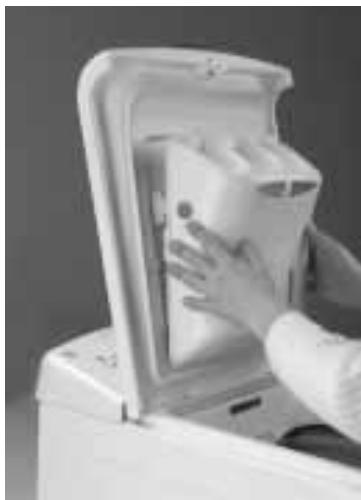

1. Appuyez sur les boutons de chaque côté du bac à produits. 2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu’une petite quantité d’eau reste dans le compartiment à détergent. Il est recommandé de transporter le bac à produits en position verticale. 3. Lavez le bac à produits à l’eau courante. Vous pouvez également retirer les bouchons du siphon dans le bac à produits pour les nettoyer. 4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant). Veillez à les remettre correctement en place. 5. Replacez le bac à produits en plaçant les ergots inférieurs dans les trous du couvercle et faites pivoter jusqu’à ce que les deux boutons supérieurs s’encliquettent. Remarque : assurez-vous que le bac à produits est parfaitement remis en place.
Remarque: Pour les machines équipées d’un tuyau de type “A”, il ne doit pas être immergé dans l’eau. 5. Revissez à la main le tuyau flexible au robinet. N’utilisez en aucun cas de pinces (risque d’écrasement du joint).

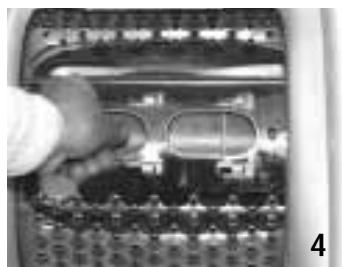

Si un objet tombe accidentellement entre le tambour et la cuve, vous pouvez le récupérer grâce à l’une des aubes du tambour amovible : 1. Débranchez l’appareil. 2. Retirez le linge du tambour.
6. Ouvrez le tambour : vous pouvez récupérer l’objet à travers le trou du tambour. 7. Replacez l’aube du tambour par l’intérieur : Placez l’extrémité en plastique au-dessus du trou situé sur le côté droit du tambour.
9. Refermez les portillons du tambour, faites tourner le tambour d’un demi-tour et vérifiez le bon positionnement de l’aube sur tous les points d’ancrage.
Il ne s’agit cependant souvent que de petites pannes auxquelles il est très facile de remédier. Par exemple :
Remettez la machine en marche pour poursuivre le programme (n’ajoutez pas de détergent).
Mettez le lave-linge hors tension et débranchez-le. Veuillez vérifier : • si la touche “Arrêt Cuve Pleine” a été enclenchée. Désactivez cette option. • si le tuyau de vidange n’est pas plié (voir le chapitre “Installation”). • si le mouvement de la turbine de la pompe n’est pas entravé (voir le chapitre “Nettoyage du filtre”). • si l’eau se trouvant dans le tuyau d’arrivée d’eau n’est pas gelée. S’il reste de l’eau dans le tambour, vous pouvez la vidanger en suivant les instructions fournies dans le chapitre “Vidange de l’eau résiduelle”. REMARQUE IMPORTANTE : Avant de vidanger, laissez l’eau de lavage refroidir. Rebranchez l’appareil. Remettez la machine en marche pour poursuivre le programme (n’ajoutez pas de détergent). En cas de persistance du problème, appelez le Service Après-vente (voir le chapitre “Service Après-vente”).
Veuillez vérifier : • si l’appareil est branché. • si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).
Veuillez vérifier : • si le couvercle est fermé correctement. Ouvrezle, puis refermez-le. • si un programme a été sélectionné. • si le robinet est ouvert.
Veuillez vérifier : • si la touche “Arrêt Cuve Pleine” est enclenchée : désactivez cette option en appuyant une nouvelle fois sur cette touche. • si le robinet est ouvert. • si la pompe/le filtre n’est pas bouché (voir le chapitre “Nettoyage du filtre”). • si la sécurité hydraulique est activée (voir “Défaut Hydrosécurité”).
Veuillez vérifier : • si le bac à produits est installé correctement et n’est pas bloqué (voir le chapitre “Nettoyage et entretien”). • si le filtre dans le tuyau d’arrivée d’eau n’est pas obstrué (voir le chapitre “Nettoyage et entretien”).
Mettez le lave-linge hors tension et débranchez-le. Veuillez vérifier : • si le robinet est ouvert à fond et si la pression d’arrivée d’eau est suffisante. • que le tuyau d’arrivée d’eau n’est pas plié. • si le filtre du tuyau d’arrivée d’eau n’est pas obstrué (voir le chapitre “Nettoyage et entretien”). • si l’eau se trouvant dans le tuyau d’arrivée d’eau n’est pas gelée. • le lave-linge est équipé d’un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.
Veuillez vérifier : • si la machine est bien de niveau et si les pieds sont réglés à la bonne hauteur (voir le chapitre OBLIGATOIREMENT retirer le bridage de transport (voir le chapitre “Installation”).
Inclinez délicatement le lave-linge vers l’avant pour permettre à l’eau de s’évacuer à partir du plateau du bas. Rebranchez la machine. Ouvrez l’arrivée d’eau (si la machine est mise hors tension et qu’elle commence à pomper l’eau, fermez le robinet d’arrivée d’eau et contactez votre Service Après-vente). Resélectionnez le programme souhaité, ajoutez le détergent, au besoin mettez la machine sous tension pour poursuivre le programme. En cas de persistance du problème, appelez le Service Après-vente (voir le chapitre “Service Après-vente”).
également empêcher l’essorage du linge. Veuillez vérifier : • si le mouvement de la turbine de la pompe n’est pas entravé (voir le chapitre “Nettoyage du filtre”). • Si, à la fin du programme le linge est encore trop humide : ajoutez éventuellement d’autres vêtements et redémarrez un programme d’essorage. • Si il y a de la mousse sur le linge : redémarrez un cycle de rinçage-essorage pour éliminer le surplus de détergent.
• Votre adresse complète. • Votre numéro de téléphone et le préfixe. Vous devez contacter en priorité le Service Après-vente du revendeur qui vous a fourni le lave-linge.
1. Débranchez l’appareil. 2. Fermez le robinet. 3. Débranchez le tuyau d’arrivée d’eau et de vidange. 4. Laissez s’écouler l’eau présente dans les tuyaux et dans la machine (voir le chapitre “Vidange de l’eau résiduelle”). Attendez que l’eau soit froide pour éviter tout accident. 5. Pour faciliter le déplacement de la machine, tirez légèrement sur la poignée située en bas à l’avant (en option sur certains modèles) à la main et tirez-la jusqu’à la butée avec le pied. Une fois le déplacement effectué, repoussez la poignée dans sa position stable d’origine. 6. Remettez le bridage de transport en place pour transporter la machine. 7. Transportez le lave-linge verticalement. REMARQUE IMPORTANTE : N’utilisez pas l’appareil tant que la poignée est tirée.
Remarque : n’oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.
1. Desserrez le contre-écrou à l’aide de la clé fournie. 2. Réglez la hauteur du pied à la main. 3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d’une montre.
L’appareil peut être installé dans un espace de 40 cm de largeur et de 63 cm de profondeur. Remarque : si vous installez le lave-linge sur de la moquette épaisse, réglez les pieds de manière à laisser un espace suffisant en dessous de la machine pour permettre à l’air de circuler.
1. Vissez soigneusement le tuyau d’arrivée d’eau sur le robinet, à la main. 2. Vérifiez que le tuyau ne forme pas de noeuds. 3. Vérifiez l’étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond. Si le tuyau n’est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (1000 kPa minimum - conforme à EN 50084). Vérifiez régulièrement que le tuyau d’arrivée d’eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le. le lave-linge peut être branchée sans clapet de retenue. Pour la Grande-Bretagne et l’Irlande uniquement : 1. Vissez soigneusement les deux tuyaux d’arrivée d’eau : • tuyau d’eau chaude (voir A), • et tuyau d’eau froide (voir B). La température d’arrivée de l’eau chaude ne doit pas dépasser 60°C.
• Le tuyau d’arrivée d’eau et son boîtier en plastique (selon le modèle) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergé dans l’eau. • Si le tuyau flexible est endommagé, débranchez immédiatement l’appareil et remplacez-le. Si le tuyau flexible n’est pas suffisamment long, remplacez-le par un tuyau de 3 m de long doté d’une sécurité hydraulique (disponible auprès du Service Après-vente ou chez votre Revendeur). Assurez-vous que l’opération est réalisée par un technicien qualifié.

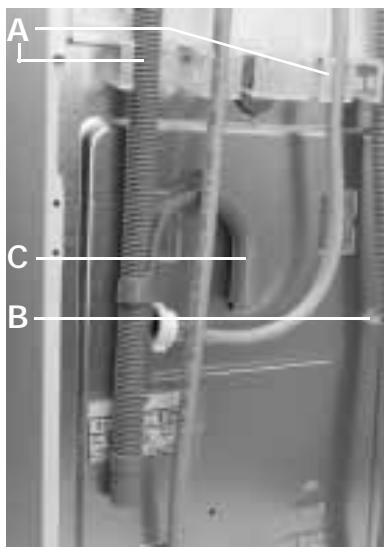

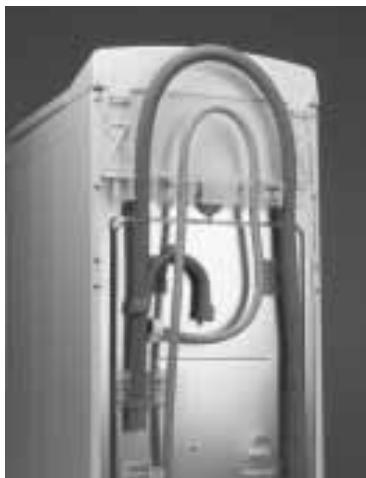

1. Décrochez le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.

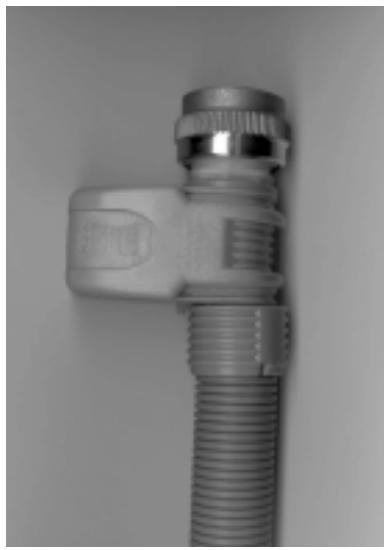

NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l’eau chaude. 2. Fixez la crosse de vidange coudée (C) à l’extrémité libre du tuyau de vidange. 3. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d’un évier à l’aide de la crosse de vidange. Les petits lavabos ne conviennent pas. Le bord de l’évier ne doit pas être situé à plus de 100 cm du sol. Si vous devez rallonger le tuyau, utilisez un tuyau flexible de même dimension et serrez les raccords à l’aide de colliers de fixation pour tuyaux flexibles. Longueur maximale du tuyau de vidange : 2,50 m. Hauteur d’écoulement maximale (crosse de vidange) : 100 cm. Hauteur d’écoulement minimale : 55 cm. Remarque importante : Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
