SONDE EXTERIEURE RADIO REF.6300036 - Sonde extérieure DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde extérieure radio
Référence	6300036
Caractéristiques techniques principales	Mesure de la température extérieure, transmission sans fil
Alimentation électrique	Batterie
Type de batterie	AA (non fournie)
Tension	1.5 V
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Compatibilités	Compatible avec les systèmes de gestion de chauffage Delta Dore
Fonctions principales	Mesure de la température extérieure pour optimisation du chauffage
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Respecter les instructions d'installation pour éviter les interférences radio
Informations générales	Vérifier la portée radio pour une installation optimale

FOIRE AUX QUESTIONS - SONDE EXTERIEURE RADIO REF.6300036 DELTA DORE

Comment installer la sonde extérieure DELTA DORE ?

Pour installer la sonde extérieure, choisissez un emplacement à l'ombre, éloigné des murs et des obstacles. Fixez la sonde à l'aide des vis fournies et assurez-vous qu'elle est bien orientée vers le nord.

Quel est le rayon de fonctionnement de la sonde radio ?

La sonde extérieure DELTA DORE a un rayon de fonctionnement d'environ 100 mètres en champ libre. Cependant, ce rayon peut être réduit en présence d'obstacles.

Que faire si la sonde ne communique pas avec la base ?

Vérifiez que les piles de la sonde sont correctement installées et chargées. Assurez-vous également que la base est alimentée et qu'elle se trouve à une distance raisonnable de la sonde.

Comment vérifier la température mesurée par la sonde ?

La température mesurée par la sonde extérieure peut être consultée sur l'affichage de la base DELTA DORE à laquelle elle est connectée. Assurez-vous que la sonde est correctement synchronisée avec la base.

La sonde extérieure est-elle étanche ?

Oui, la sonde extérieure DELTA DORE est conçue pour être résistante aux intempéries et est étanche, ce qui la rend adaptée à une utilisation en extérieur.

Comment changer les piles de la sonde extérieure ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé au dos de la sonde. Remplacez les anciennes piles par des neuves en respectant la polarité indiquée.

Que faire si la sonde affiche une température erronée ?

Si la sonde affiche une température erronée, vérifiez son installation et son emplacement. Assurez-vous qu'elle n'est pas exposée à une source de chaleur ou à des conditions anormales.

La sonde extérieure peut-elle être utilisée à l'intérieur ?

Bien que la sonde extérieure soit conçue pour un usage extérieur, elle peut être utilisée à l'intérieur. Cependant, son utilisation à l'intérieur pourrait ne pas donner des résultats de température précis.

MODE D'EMPLOI SONDE EXTERIEURE RADIO REF.6300036 DELTA DORE

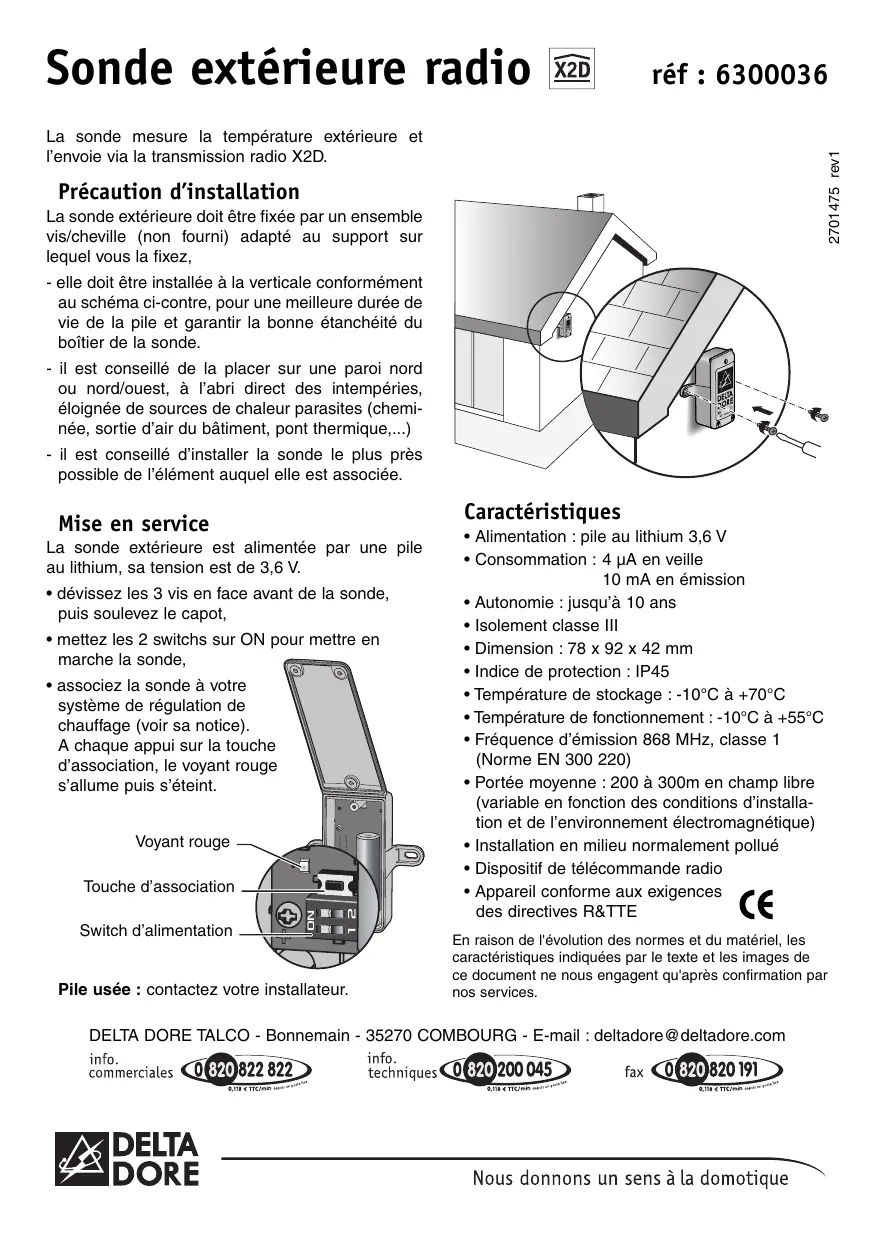

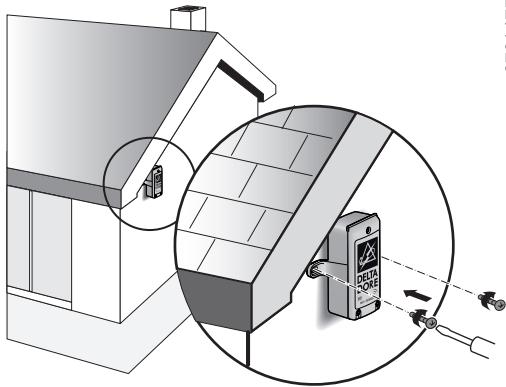

Sonde extérieure radio réf : 6300036 2701475 rev1 La sonde mesure la température extérieure et l’envoie via la transmission radio X2D. Précaution d’installation La sonde extérieure doit être fixée par un ensemble vis/cheville (non fourni) adapté au support sur lequel vous la fixez, - elle doit être installée à la verticale conformément au schéma ci-contre, pour une meilleure durée de vie de la pile et garantir la bonne étanchéité du boîtier de la sonde. - il est conseillé de la placer sur une paroi nord ou nord/ouest, à l’abri direct des intempéries, éloignée de sources de chaleur parasites (cheminée, sortie d’air du bâtiment, pont thermique,...) - il est conseillé d’installer la sonde le plus près possible de l’élément auquel elle est associée. Caractéristiques Mise en service La sonde extérieure est alimentée par une pile au lithium, sa tension est de 3,6 V.

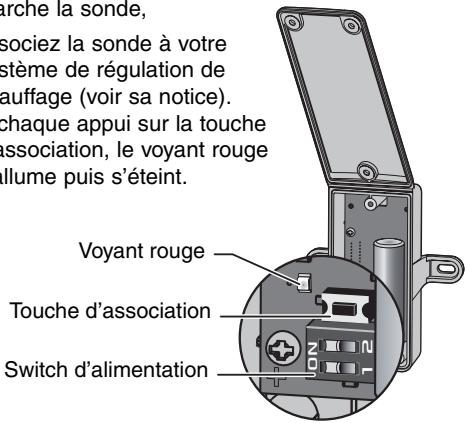

• dévissez les 3 vis en face avant de la sonde, puis soulevez le capot,
• mettez les 2 switchs sur ON pour mettre en marche la sonde,
• associez la sonde à votre système de régulation de chauffage (voir sa notice). A chaque appui sur la touche d’association, le voyant rouge s’allume puis s’éteint. Voyant rouge

Switch d’alimentation

Touche d’association Pile usée : contactez votre installateur.

• Alimentation : pile au lithium 3,6 V
• Consommation : 4 µA en veille 10 mA en émission
• Autonomie : jusqu’à 10 ans
• Isolement classe III
• Dimension : 78 x 92 x 42 mm
• Indice de protection : IP45
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : -10°C à +55°C
• Fréquence d’émission 868 MHz, classe 1 (Norme EN 300 220)
• Portée moyenne : 200 à 300m en champ libre (variable en fonction des conditions d’installation et de l’environnement électromagnétique)
• Installation en milieu normalement pollué
• Dispositif de télécommande radio
• Appareil conforme aux exigences des directives R&TTE En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. DELTA DORE TALCO - Bonnemain - 35270 COMBOURG - E-mail : [e-mail]
