Type de produit	Sonde extérieure radio
Marque	DELTA DORE
Modèle	SONDE EXTERIEURE RADIO
Dimensions (L x H x P)	78 x 92 x 42 mm
Poids	Environ 150 g
Alimentation	Pile au lithium 3,6 V
Consommation	4 μA en veille, 10 mA en émission
Autonomie	Jusqu'à 10 ans
Indice de protection	IP45
Plage de température de fonctionnement	-10 °C à +55 °C
Plage de température de stockage	-10 °C à +70 °C
Fréquence d'émission	868 MHz
Portée radio	200 à 300 m en champ libre
Fonctions principales	Mesure de température extérieure et transmission radio X2D
Installation	Fixation murale verticale, vis et chevilles non fournies
Association	Touche d'association avec voyant rouge
Classe d'isolement	III
Normes	EN 300 220, directives R&TTE
Entretien et nettoyage	Nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Pile au lithium remplaçable par un professionnel
Accessoires fournis	Aucun (pile incluse)

FOIRE AUX QUESTIONS - SONDE EXTERIEURE RADIO DELTA DORE

Où installer la sonde extérieure radio DELTA DORE ?

Il est conseillé de la placer sur une paroi nord ou nord-ouest, à l'abri direct des intempéries, éloignée de sources de chaleur parasites. Fixez-la à la verticale pour garantir l'étanchéité et la durée de vie de la pile.

Comment associer la sonde à mon système de régulation de chauffage ?

Après avoir mis les switches d'alimentation sur ON, appuyez sur la touche d'association (voyant rouge). Consultez la notice de votre régulation pour finaliser l'appairage.

Quelle pile utiliser et comment la remplacer ?

La sonde utilise une pile au lithium 3,6 V. Pour la remplacer, retirez le capot et déconnectez l'ancienne pile. Contactez votre installateur si nécessaire. Respectez la polarité.

Quelle est la portée radio de la sonde ?

La portée moyenne est de 200 à 300 mètres en champ libre. Elle peut varier selon les conditions d'installation et l'environnement électromagnétique.

Que faire si la sonde ne transmet pas la température ?

Vérifiez l'état de la pile, la position des switches (doivent être sur ON), et la distance avec le récepteur. Réassociez la sonde si nécessaire en suivant la procédure.

La sonde est-elle résistante aux intempéries ?

Oui, l'indice de protection IP45 garantit une bonne résistance à la poussière et aux projections d'eau. Installez-la à l'abri direct des pluies fortes.

Comment nettoyer la sonde extérieure ?

Utilisez un chiffon sec et non abrasif. Évitez les produits chimiques qui pourraient endommager le boîtier.

Quelle est la température de fonctionnement maximale ?

La sonde fonctionne de -10 °C à +55 °C. Au-delà, les performances peuvent être altérées. Stockez-la entre -10 °C et +70 °C.

La sonde est-elle compatible avec tous les systèmes DELTA DORE ?

Elle est conçue pour les systèmes utilisant la transmission radio X2D. Vérifiez la compatibilité avec votre régulation dans sa notice.

Que signifie le voyant rouge clignotant ?

Le voyant rouge s'allume brièvement lors de l'appui sur la touche d'association. S'il clignote ou reste allumé en continu, cela peut indiquer un défaut de pile ou de communication.

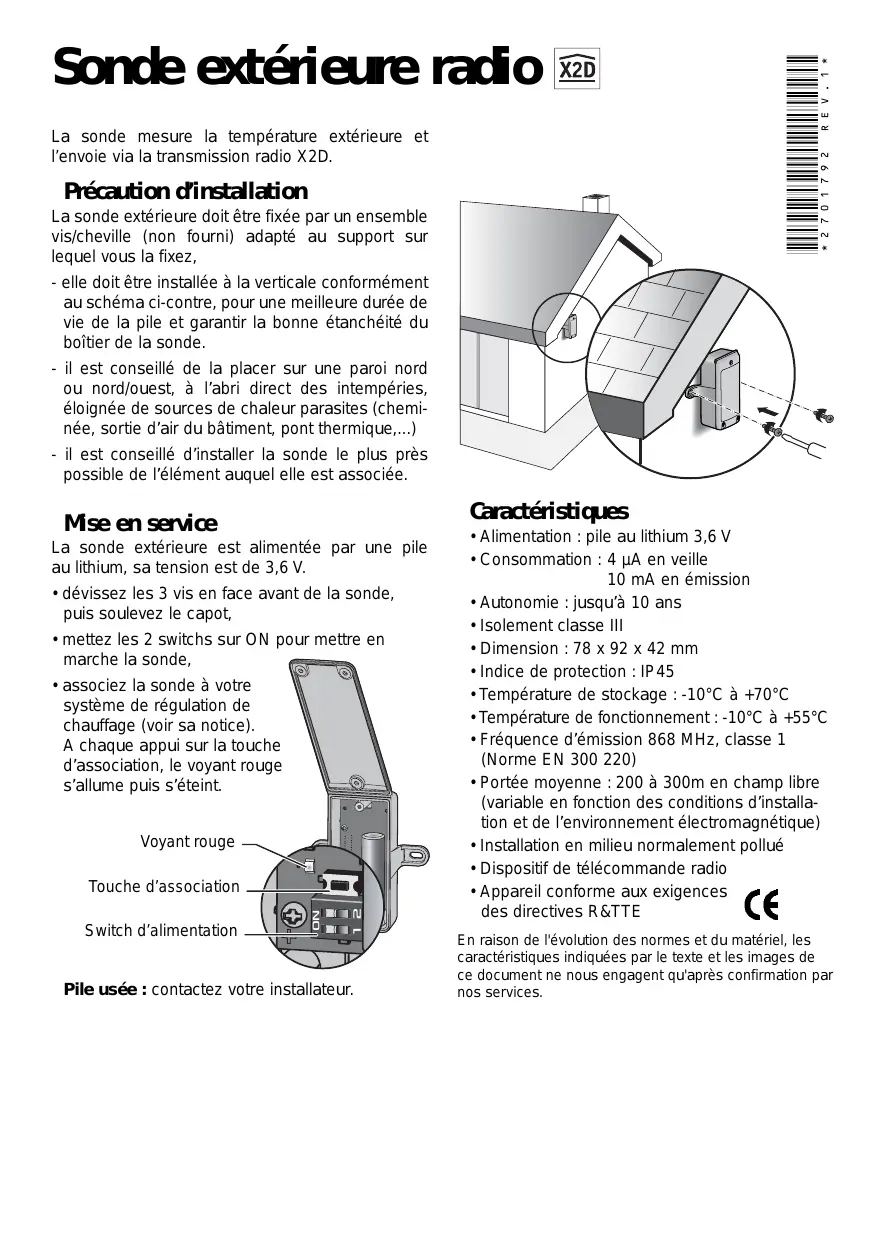

MODE D'EMPLOI SONDE EXTERIEURE RADIO DELTA DORE

Sonde extérieure radio

La sonde mesure la température extérieure et l'envoie via la transmission radio X2D.

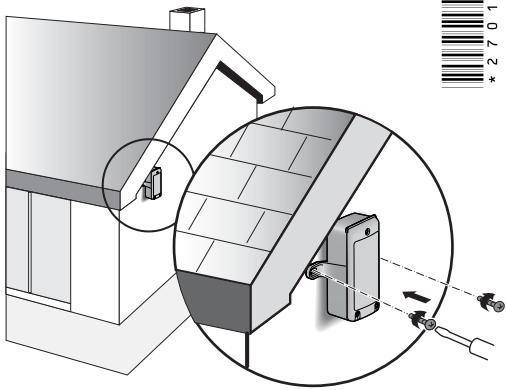

Précaution d'installation

La sonde extérieure doit être fixée par un ensemble vis/cheville (non fourni) adapté au support sur lequel vous la fixez,

• elle doit être installée à la verticale conformément au schéma ci-contre, pour une meilleure durée de vie de la pile et garantir la bonne étanchéité du boîtier de la sonde.
• il est conseillé de la placer sur une paroi nord ou nord/ouest, à l'abri direct des intempéries, éloignée de sources de chaleur parasites (cheminée, sortie d'air du bâtiment, pont thermique,...)
• il est conseillé d'installer la sonde le plus près possible de l'élément auquel elle est associée.

Mise en service

La sonde extérieure est alimentée par une pile au lithium, sa tension est de 3,6 V.

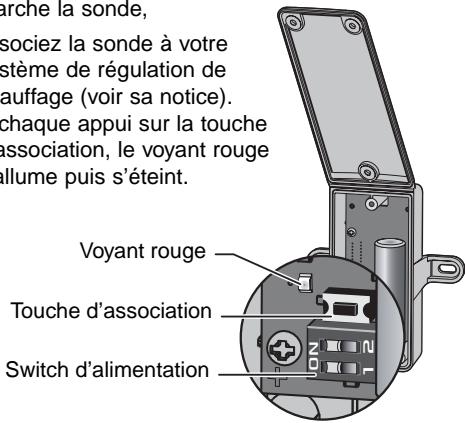

• dévissez les 3 vis en face avant de la sonde, puis soulevez le capot,
• mettez les 2 switches sur ON pour mettre en marche la sonde,

- associez la sonde à votre système de régulation de chauffage (voir sa notice). A chaque appui sur la touche d'association, le voyant rouge s'allume puis s'éteint.

arche la sonde, sociez la sonde à votre stème de régulation de auffage (voir sa notice). chaque appui sur la touche association, le voyant rouge allume puis s'éteint. Voyant rouge Touche d'association Switch d'alimentation

Pile usée : contactez votre installateur.

• Alimentation : pile au lithium 3,6 V
• Consommation : 4 μA en veille 10 mA en émission
  • Autonomie : jusqu'à 10 ans
• Isolement classe III
  • Dimension : 78 x 92 x 42 mm
• Indice de protection : IP45
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : -10°C à +55°C

- Fréquence d'émission 868 MHz, classe 1 (Norme EN 300 220)

- Portée moyenne : 200 à 300m en champ libre (variable en fonction des conditions d'installation et de l'environnement électromagnétique)

- Installation en milieu normalement pollué

- Dispositif de télécommande radio

- Appareil conforme aux exigences des directives R&TTE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
