SIP 110 - Alarme sonore DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sirène piézoélectrique
Marque	Delta Dore
Modèle	SIP 110
Dimensions (L x H x P)	110 x 38 x 160 mm
Poids	150 g (estimation)
Alimentation	12 V DC
Consommation	125 mA
Fréquence sonore	2700 Hz
Niveau sonore	95 +/- 2 dB à 1 m
Autoprotection	À l'ouverture
Utilisation	Intérieur, zones protégées (couloir, entrée)
Pilotage	Par la centrale d'alarme
Fonction principale	Émet une forte tonalité BF modulée en fréquence
Installation	Fixation murale, câblage à la centrale
Raccordement	Bornier 4 points (+, -, P, P')
Entretien	Nettoyage occasionnel avec un chiffon sec
Température de fonctionnement	0 °C à 40 °C (estimation)
Indice de protection	IP30 (usage intérieur)
Réparabilité	Non réparable, pièce de remplacement
Sécurité	Autoprotection anti-ouverture

FOIRE AUX QUESTIONS - SIP 110 DELTA DORE

Comment installer la sirène SIP 110 ?

Fixez le boîtier sur le support mural, câblez la sirène à la centrale selon le schéma (bornes +, -, P, P'), puis placez le couvercle sur les ergots et vissez par le bas.

Quelle alimentation nécessite la SIP 110 ?

Elle fonctionne en 12 V DC et consomme 125 mA. L'alimentation est fournie directement par la centrale d'alarme.

Quel est le niveau sonore de la sirène ?

Le niveau sonore est de 95 +/- 2 dB à 1 mètre, à une fréquence de 2700 Hz (tonalité modulée).

Où installer la SIP 110 ?

Elle doit être installée en intérieur, dans des zones protégées comme un couloir ou une entrée, à l'abri des intempéries.

Comment raccorder l'autoprotection ?

L'autoprotection se raccorde sur les bornes P (4) et P' (3). Elle doit être insérée dans une boucle AS de la centrale pour détecter toute ouverture.

Puis-je utiliser la SIP 110 avec une centrale CAP 3 ?

Oui, mais le micro-switch 3 de configuration de la CAP 3 doit être en position ON. Si une sirène extérieure est présente, raccordez les autoprotections en série sur AS.

Que faire si la sirène ne sonne pas ?

Vérifiez la connexion à la centrale (bornes +, -), l'état de l'autoprotection (boucle fermée), et l'alimentation 12 V. Consultez la notice de votre centrale.

La SIP 110 est-elle adaptée pour une utilisation en extérieur ?

Non, elle est conçue uniquement pour une utilisation en intérieur. Pour l'extérieur, utilisez une sirène spécifique.

Comment nettoyer la sirène ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques.

Quels sont les dimensions de la SIP 110 ?

Les dimensions sont 110 x 38 x 160 mm (largeur x hauteur x profondeur). Le poids est d'environ 150 g.

MODE D'EMPLOI SIP 110 DELTA DORE

La sirène piezoélectrique SIP 110 émet une forte tonalité BF modulée en fréquence.

Elle doit être installée en intérieur, dans des zones protégées. (couloir, entrée ...)

Elle est alimentée en 12V continu directement par la centrale lors d'un défaut.

2/ CARACTERISTIQUES TECHNIQUES :

Dimensions I / H / L	: 110 / 38 / 160
Alimentation (tension/ courant)	: 12 V DC / 125 mA
Fréquence	: 2700 Hz
Niveau sonore	: 95 +/- 2dB à 1M
Autoprotection	: A l'ouverture
Durée de fonctionnement	: selon la nature du défaut de la centrale (intrusion, AP, ...)Piloter par la centrale

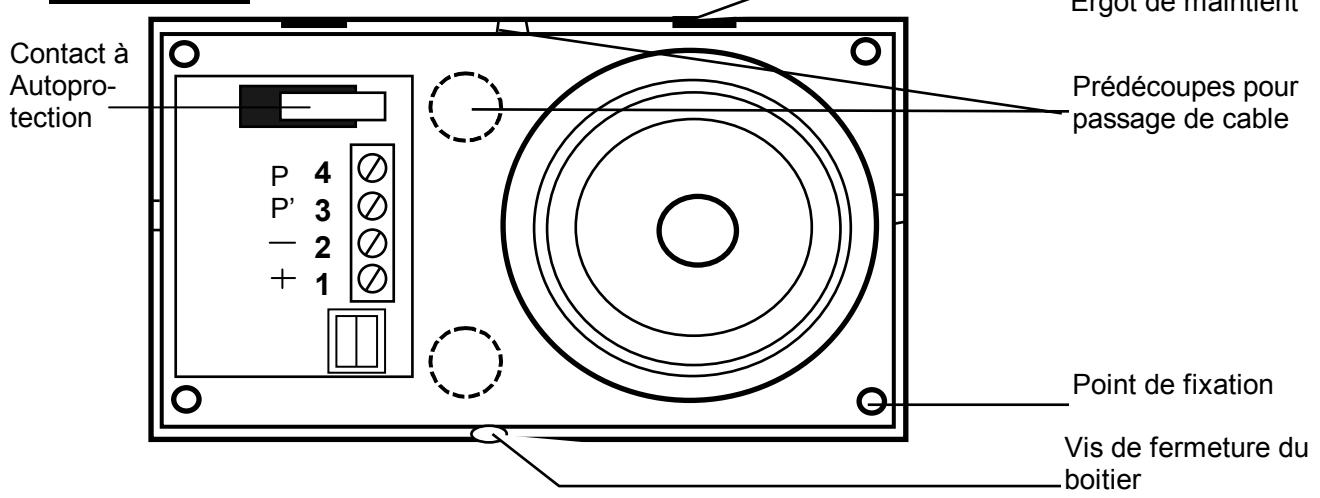

3/ MONTAGE:

1/ Fixer le boitier sur le support mural
2/ Câbler la sirène à la centrale
3/ Positionner le couvercle sur les ergots puis visser par le bas.

4/ RACCORDEMENT:

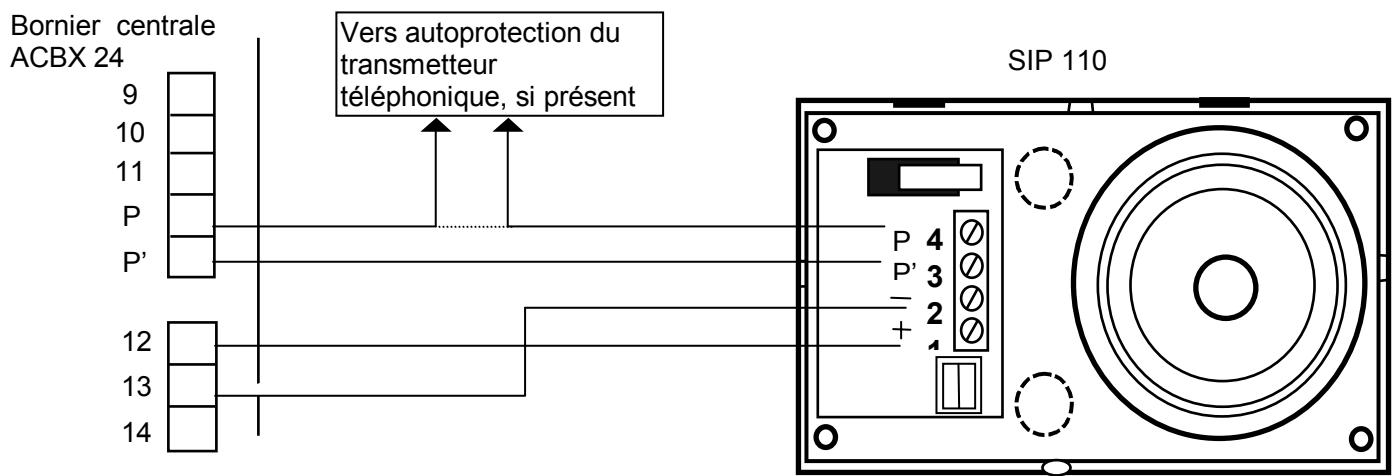

Exemple sur centrale ACBX 24

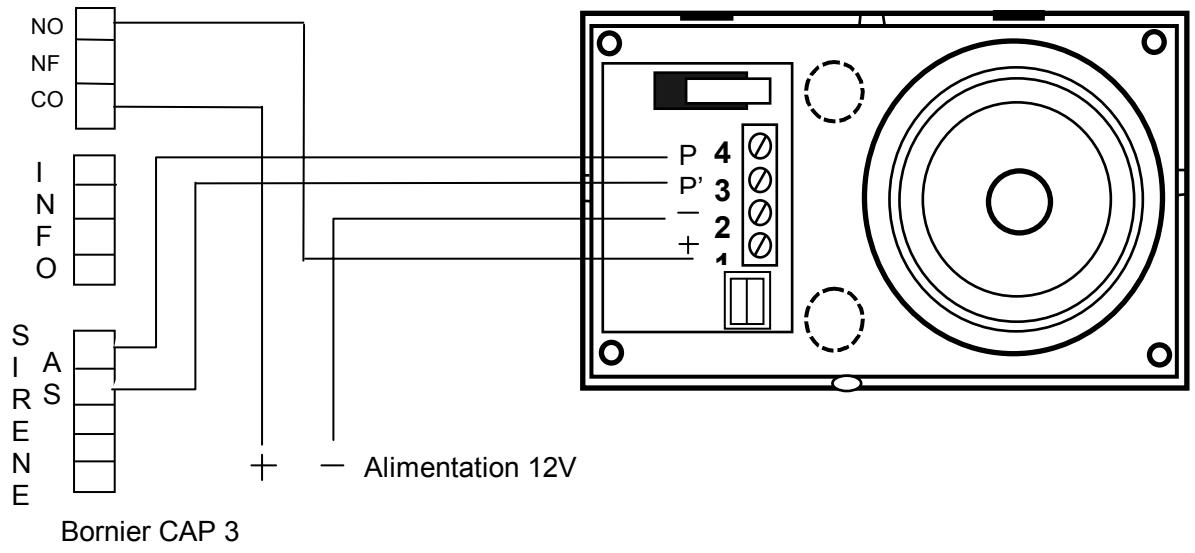

Exemple sur une CAP 3:

Attention -Micro switch 3 de CONFIGURATION doit être en position ON.

-Si une sirène extérieure est présente, raccorder les Autoprotections en serie sur AS.

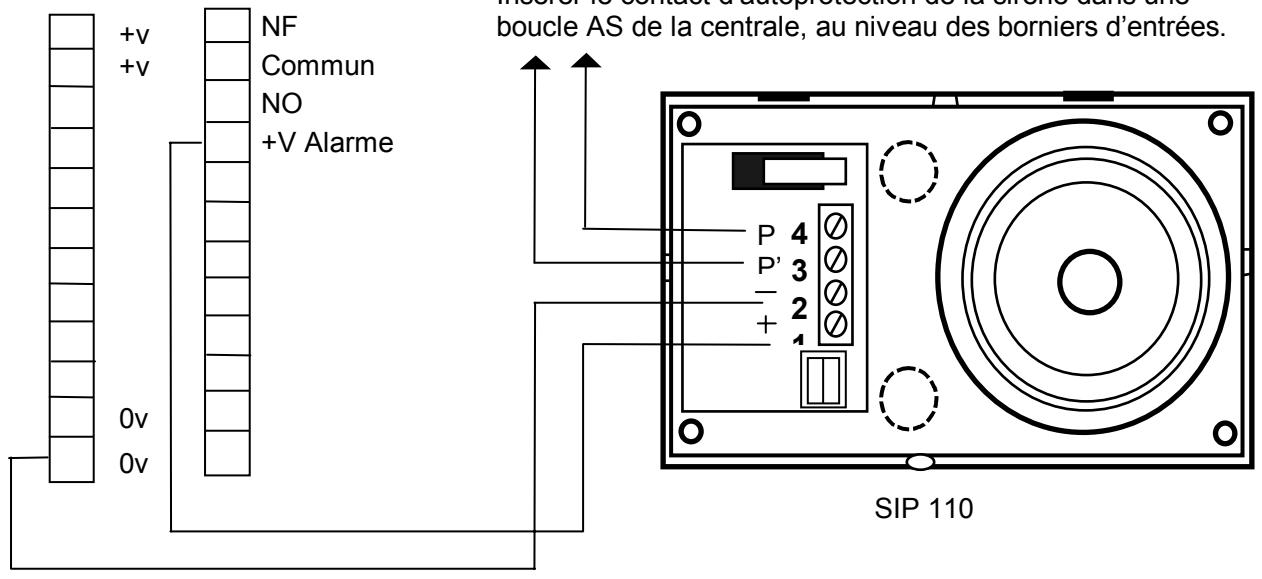

Exemple sur CAP 8 :

Borniers de sorties CAP8

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
