Type de produit	Sirène d'alarme auto-alimentée extérieure
Marque	DELTA DORE
Modèle	SEA116
Dimensions (L × H × P)	235 × 155 × 95 mm
Poids avec batterie	3,5 kg
Batterie	12 V 1,8 Ah (code 1285002)
Dimensions batterie (L × H × P)	178 × 64 × 34 mm (avec cosses)
Courant consommé maxi en alarme	1,6 A (sans flash)
Courant consommé en veille	600 μA
Courant consommé en recharge batterie	0,1 A
Autonomie	72 h / 10 déclenchements
Niveau sonore	112 dB ± 2 dB à 1 m
Tension de charge batterie	13,7 à 14,5 V
Tension de blocage (minimale)	7 V
Durée de fonctionnement (min)	90 secondes
Durée de fonctionnement (max)	3 minutes
Boîtier	Tôle d'acier, peinture Epoxy RAL 9001
Autoprotection	Ouverture et arrachement (contact avec languette)
Indice de protection	IP43, IK06
Température de fonctionnement	-25 °C à +70 °C
Normes / Certifications	NF A2P (certificat CNMIS)
Compatible centrales	ACBX24E, CAP3, CAP8 (homologues NF et A2P) et toute centrale à disparition de tension de blocage
Câblage recommandé	Câble alarme 6 fils couleurs 50 m (code 6450004)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Pièces détachées / Réparabilité	Batterie de rechange : code 1285002. Pour toute réparation, contacter le service après-vente DELTA DORE.

FOIRE AUX QUESTIONS - SEA116 DELTA DORE

Comment installer la sirène SEA116 ?

Fixez le boîtier au mur à l'aide des chevilles fournies. Assurez-vous que la vis de fixation appuie sur la languette du contact d'autoprotection. Raccordez les fils selon le schéma correspondant à votre centrale (ACBX24E, CAP8, etc.). Utilisez un câble alarme 6 fils de code 6450004.

Quelle batterie utiliser pour la SEA116 ?

Utilisez une batterie 12 V 1,8 Ah recommandée par DELTA DORE (code 1285002). Les dimensions de la batterie sont 178 × 64 × 34 mm (avec cosses).

La sirène fonctionne-t-elle sans fil ?

Oui, la SEA116 est auto-alimentée : elle possède sa propre batterie de secours. Même si le câble de liaison est sectionné, elle reste opérationnelle pendant une durée limitée (90 s à 3 minutes).

Quel est le niveau sonore de l'alarme ?

Le niveau sonore est de 112 dB ± 2 dB à 1 mètre, ce qui assure une forte dissuasion.

Comment fonctionne l'autoprotection ?

L'autoprotection détecte l'ouverture du boîtier et l'arrachement. Pour l'activer, la vis de fixation doit dépasser de 15 mm afin d'appuyer sur la languette du contact interne.

Quelle est la durée de l'alarme ?

La sirène émet une alarme d'une durée comprise entre 90 secondes et 3 minutes selon la configuration.

Cette sirène est-elle compatible avec ma centrale ?

Elle est compatible avec les centrales ACBX24E, CAP3, CAP8 (homologues NF et A2P) et toute centrale fonctionnant par disparition de tension de blocage (tension minimale 7 V).

Quelle est la température de fonctionnement ?

La SEA116 peut fonctionner de -25 °C à +70 °C. Elle est donc adaptée à une installation extérieure.

Que faire si la sirène ne se déclenche pas ?

Vérifiez la batterie (charge et connexion), le câblage (6 fils) et l'autoprotection. Assurez-vous que la tension de blocage de la centrale est ≥ 7 V. Si le problème persiste, contactez le SAV DELTA DORE.

Où trouver la notice complète ?

La notice d'installation est disponible sur notice-facile.com en téléchargement gratuit au format PDF. Vous pouvez également demander une traduction.

MODE D'EMPLOI SEA116 DELTA DORE

Sirene autoalimentée extérieure SEA116

Notice d'installation

Code produit : 6405002

La SEA116 est une sirène d'alarme au vol, auto-alimentée et extérieure. Elle est entièrement compatible avec les centrales ACBX24E, CAP3, CAP8 (homologues NF et A2P).

Ses différentes possibilités de raccordement la rendent également compatible avec toute centrale d'alarme fonctionnant par disparition de tension de blocage.

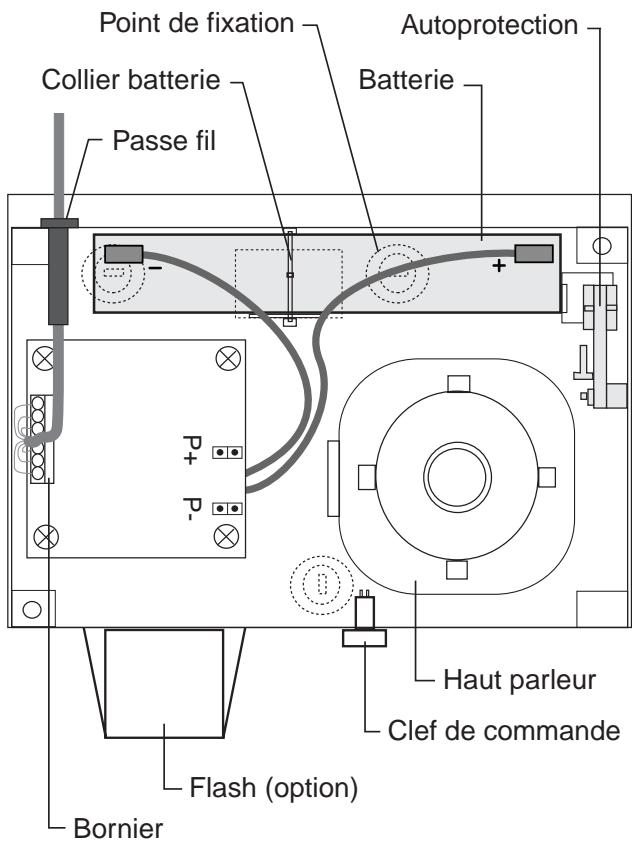

PRÉSENTATION

La sirène SEA116 est conforme aux spécifications de la norme NF A2P, ce qui lui permet d'être installée sur la voie publique.

Elle fonctionne avec sa propre batterie même si le câble de liaison avec la centrale intrusion a été sectionné.

Sa puissance sonore et sa durée de fonctionnement sont limitées (voir caractéristiques).

Elle est protégée à l'ouverture et à l'arrachement. Son boîtier en tôle d'acier ainsi que sa grille antimousse lui permettent de résister aux agressions.

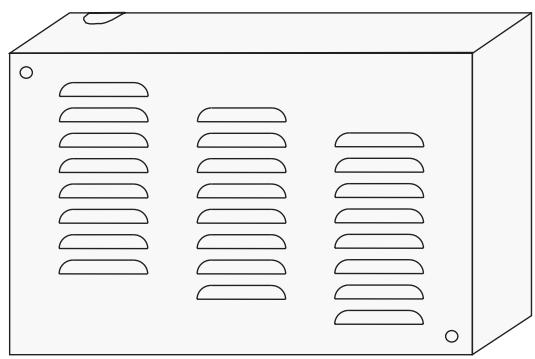

CARACTÉRISTIQUES TECHNIQUES

• Dimensions L./H./P.
• Poids avec batterie
• Batterie

23,5×155×95

3,5 kg

12 V 1,8 Ah mini

(code 1285002)

178 × 64 × 34

(avec cosses)

• Dimensions batterie I/H/P
• Courant consommé maxi
• en alarme - en veille
• en recharge batterie
• Autonomie
• Niveau sonore
• Tension de charge bat.
• Tension de blocage
• Durée de fonctionnement
• Minimum
• Maximum

1,6 A sans flash, 600 μA, 0,1 A, 72 h / 10 déclenchements, 112 dB ± 2 dB à 1 mètre, 13,7 à 14,5 V, 7 V mini, 90 secondes, 3 minutes

• Boîtier métallique, peinture époxy RAL 9001
• Autoprotection : ouverture et arrachement
• Degré de protection IP43 IK06
• Température de fonctionnement : -25°C / +70°C, type 3
• NF et A2P : 303047
• Numéro de certificat :

CNMIS S.A.S - 75017 PARIS

Tél. [phone] - Fax. [phone]

E-mail : [e-mail]

MONTAGE

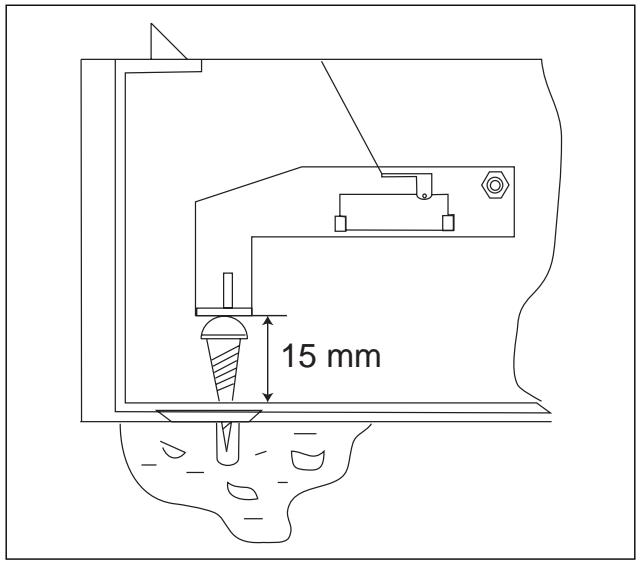

AUTOPROTECTION

La fonction autoprotection nécessite la mise en place d'une cheville munie d'une vis dépassant de 15 mm et destinée à venir appuyer sur la languette du contact.

BRANCHEMENTS

Le câblage s'effectuera avec du câble alarme 6 fils couleurs 50 mètres - code 6450004.

Raccordement pour centrale ACBX24E

Bornier centrale

CE

Produit conforme aux normes :

NF EN 50081-1

NF EN 50082-1

Raccordement pour centrale de type ACB

Bornier centrale

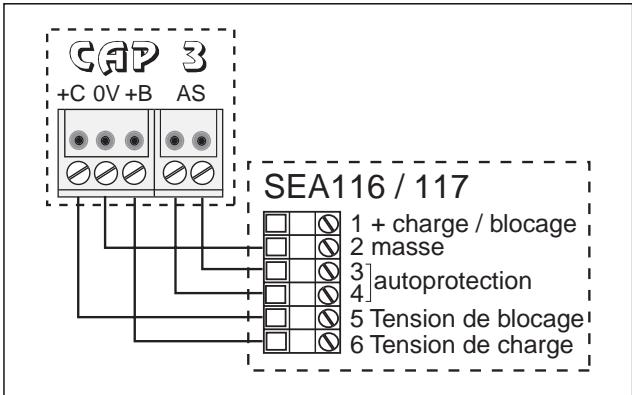

Raccordement pour centrale CAP3

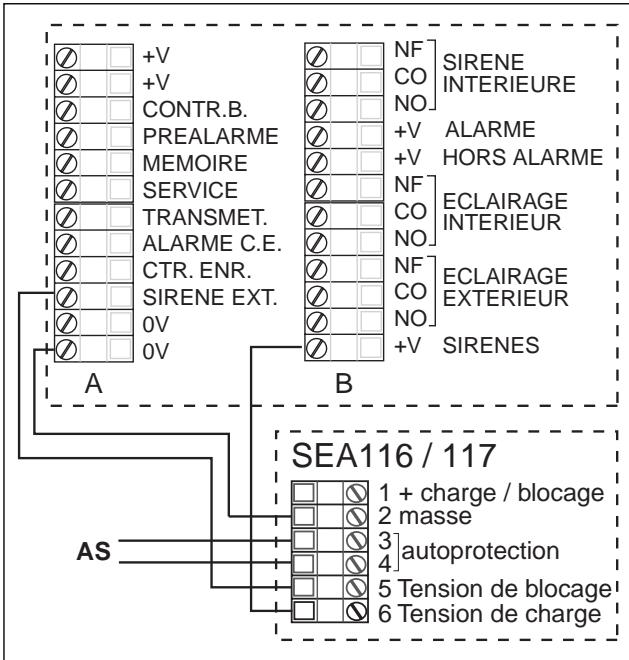

Raccordement pour centrale CAP8

DELTA DORE TALCO

Bonnemain - 35270 COMBOURG

E-mail : [e-mail]
