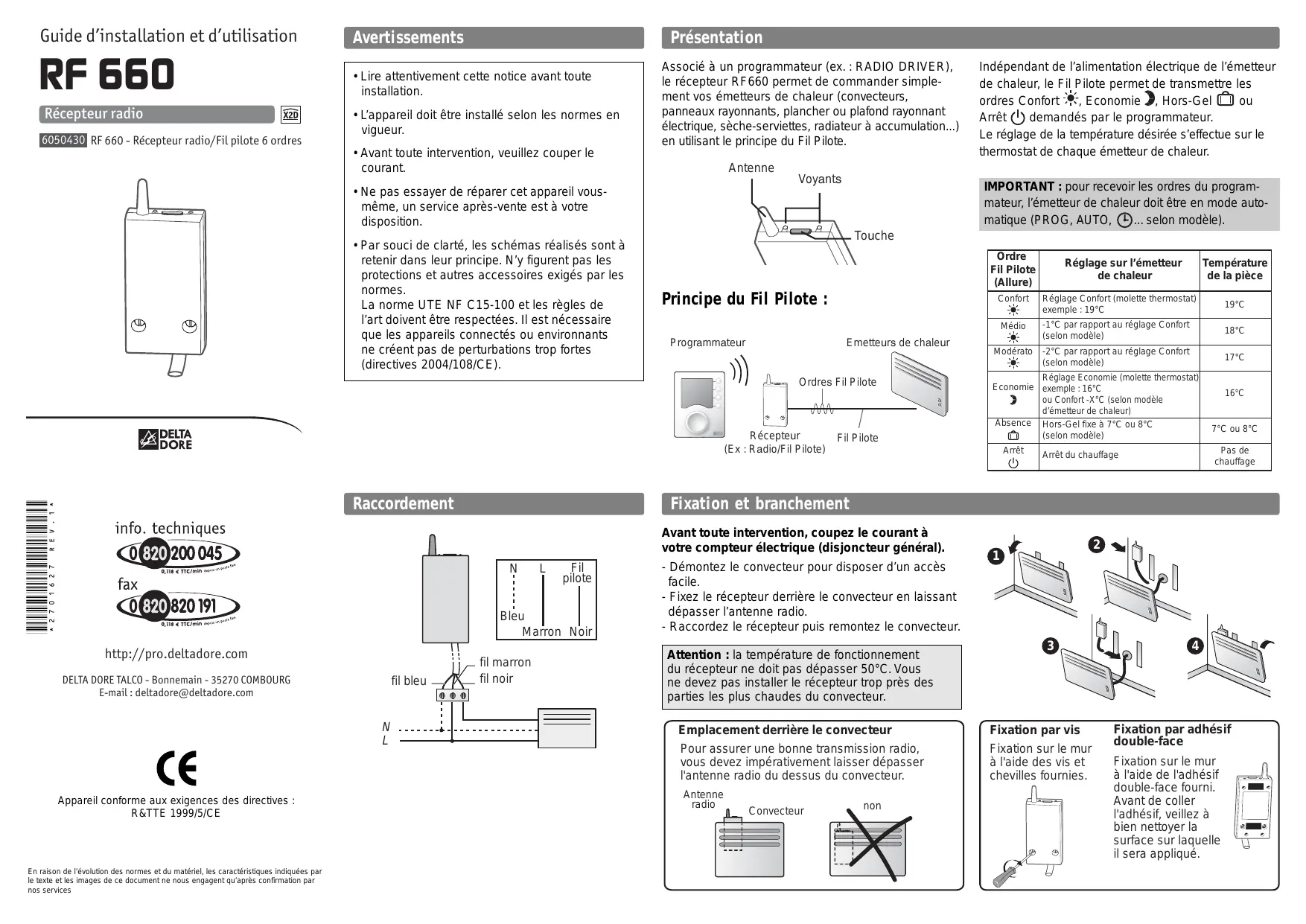

MODE D'EMPLOI RF 660 DELTA DORE
Récepteur radio
6050430 RF 660 - Récepteur radio/Fil pilote 6 ordres
DELTA DORE
informations techniques
fax
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
Appareil conforme aux exigences des directives :
R&TTE 1999/5/CE
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services
Avertissements
- Lire attentivement cette notice avant toute installation.
- L'appareil doit être installé selon les normes en vigueur.
- Avant toute intervention, veuillez couper le courant.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
- Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE).
Associé à un programmateur (ex.: RADIO DRIVER), le récepteur RF660 permet de commander simplement vos émetteurs de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...) en utilisant le principe du Fil Pilote.
Principe du fil pilote :
Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmeur. Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur.
IMPORTANT : pour recevoir les ordres du programmeur, l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ⊙... selon modèle).
| Ordre Fil Pilote (Allure) | Réglage sur l'émetteur de chaleur | Température de la pierce |
| Confort | Réglage Confort (molette thermostat) exemple : 19°C | 19°C |
| Médio | -1°C par rapport au réglage Confort (selon modèle) | 18°C |
| Modérato | -2°C par rapport au réglage Confort (selon modèle) | 17°C |
| Economie | Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur) | 16°C |
| Absence | Hors-Gel fixe à 7°C ou 8°C (selon modèle) | 7°C ou 8°C |
| Arrêt | Arrêt du chauffage | Pas de chauffage |
Avant toute intervention, coupez le courant à votre compteur électrique (disjoncteur général).
- Démontez le convecteur pour disposer d'un accès facile.
- Fixez le récepteur derrière le convecteur en laissant dépasser l'antenne radio. Raccordez le récepteur puis remontez le convecteur.
Attention : la température de fonctionnement du récepteur ne doit pas dépasser 50°C. Vous ne devez pas installer le récepteur trop près des parties les plus chaudes du convecteur.
Emplacement derrière le convecteur
Pour assurer une bonne transmission radio, vous devez impérativement laisser dépasser l'antenne radio du dessus du convecteur.
Fixation par vis
Fixation sur le mur à l'aide des vis et chevilles fournies.
Fixation par adhésif double-face
Fixation sur le mur à l'aide de l'adhésif double-face fourni. Avant de coller l'adhésif, veillez à bien nettoyer la surface sur laquelle il sera appliqué.
Sur le récepteur :
Appuyez sur la touche pendant 3 secondes environ, jusqu'à ce que les deux voyants clignotent : le récepteur est en mode association.
Sur l'émetteur :
Selon l'émetteur, passez en mode configuration radio.
Envoyez l'information radio d'association. (voir notice de l'émetteur).
Sur le récepteur :
Les deux voyants cessent de clignoter pour confirmer l'association.
Remarque : l'association est conservée en cas de coupure de courant.
Fonctions domotiques
Le produit est compatible avec les émetteurs X2D suivants:
- des détecteurs d'ouverture (passage du chauffage en hors-gel lors de l'ouverture d'une fenêtre),
- des transmetteurs téléphoniques (commande du chauffage à distance),
- des télécommandes domotiques de marche/arrêt, montée descente et de scénario (en mode automatique : le produit réalise une dérogation locale en Confort ou en Économie),
- des centrales d'alarme radio (en mode automatique : passage en économie lors de la mise en marche de l'alarme et retour en confort lors de l'arrêt de l'alarme).
Pour associer les émetteurs, reportez-vous au § "Association".
Fonctionnement
Les voyants signalent l'allure en cours ou
Les allures medio (Confort -1°C) et moderato (Confort -2°C) sont visualisées par le voyant
En Hors-Gel et en Arrêt, les voyants sont éteints.
Pour que l'émetteur de chaleur soit commandé par le programmateur, il doit impérativement être en position automatique.
Dérogation
Vous avez la possibilité, localement, de suspendre l'allure en cours jusqu'au prochain changement d'ordre envoyé par la centrale.
La dérogation s'effectue en appuyant sur la touche.
Pour attester du changement :
- le voyant clignote lors d'une dérogation de l'allure Confort vers l'allure Eco,
- Le voyant clignote lors d'une dérogation de l'allure Eco vers l'allure Confort.
Important : une dérogation est annulée sur une coupure de courant.
Effacer toutes les associations du récepteur
Maintenez appuyée la touche.
Après 3 secondes, les voyants clignotent. Maintenez l'appui.
Après 10 secondes, les voyants sont désactivés. Maintenez l'appui.
Après 30 secondes, le voyant clignote (flash), toutes les associations sont effacées. Relâchez la touche.
Eteindre les voyants
Vous pouvez éteindre en permanence les voyants pour ne pas être gêné la nuit :
- appuyez environ 10 secondes sur la touche du récepteur,
- tous les voyants s'éteignent tout en laissant fonctionner le produit.
Pour allumer les voyants :
- Appuyez environ 10 secondes sur la touche du récepteur,
- Les voyants s'allument en fonction du mode de fonctionnement.
Caractéristiques techniques
- Alimentation 230 V, 50 Hz +/-10%, Isolement classe II,
- Consommation : 0,5 VA, Sortie Fil Pilote 0,1 A, 230 V
- Fréquence radio 868 MHz (Norme EN 300 220),
- Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique),
- Nombre d'émetteurs pouvant être associés au récepteur: 8 max.,
- Température de fonctionnement: -5°C à +50°C,
- Température de stockage: -10 à +70°C,
- Dimensions : 102 × 54 × 20 mm,
- Indice de protection : IP44 - IK04,
- Installation en milieu normalement pollué.
Aide
Vous ne pouvez pas associer un émetteur à votre récepteur.
Le nombre maximum d'émetteurs à associer à une fonction du récepteur est de 8.
Effectuez une remise à zéro pour réassocier les émetteurs (voir § "Association").
Le récepteur ne prend pas en compte la commande d'un émetteur.
L'émetteur n'est pas associé au récepteur. - Le récepteur est resté en mode association. - Les piles de l'émetteur sont usées. - Le récepteur est trop éloigné de l'émetteur.
La température dans une pièce n'atteint pas l'allure par le programmateur.
- Le convecteur n'est pas sur la bonne position. Vérifiez que le convecteur est bien en position AUTOMATIQUE.
- La puissance du convecteur n'est pas suffisante. Remplacer le convecteur par un modèle plus puissant.
- Vous souscrivez le tarif tempo et vous êtes dans une période de réduit tarifique.
Vous souhaitez recommencer l'association du récepteur.
Vous devez commencer par effacer toutes les associations radio.
