Type d'appareil	Programmateur chauffage fil pilote
Alimentation	230 V AC
Nombre de zones	1 ou 2 zones
Affichage	Écran LCD
Réglage température	Oui, réglage manuel
Programmation	Programmation journalière et hebdomadaire
Type de commande	Fil pilote
Installation	Murale encastrée
Compatibilité	Appareils de chauffage électriques
Dimensions	Non précisé
Poids	Non précisé
Protection	Conforme CE
Température ambiante de fonctionnement	0 à 40 °C
Garantie	Non précisé
Service clients	Disponible

FOIRE AUX QUESTIONS - DRIVER 621 AVEC BOITIER MODULAIRE DELTA DORE

Comment installer le DELTA DORE DRIVER 621 avec boîtier modulaire ?

Pour installer le DELTA DORE DRIVER 621, commencez par couper l'alimentation électrique. Fixez le boîtier modulaire dans le tableau électrique, puis connectez les fils selon le schéma fourni dans le manuel. Assurez-vous de respecter les codes de couleur des fils.

Que faire si le DELTA DORE DRIVER 621 ne s'allume pas ?

Vérifiez d'abord si l'alimentation électrique est bien connectée et si le disjoncteur est en position ON. Si le problème persiste, contrôlez les connexions des fils pour vous assurer qu'elles sont bien serrées.

Le DELTA DORE DRIVER 621 est-il compatible avec tous les types d'éclairages ?

Le DELTA DORE DRIVER 621 est compatible avec la plupart des éclairages LED et halogènes. Vérifiez les spécifications de votre éclairage pour confirmer la compatibilité.

Comment réinitialiser le DELTA DORE DRIVER 621 ?

Pour réinitialiser le DELTA DORE DRIVER 621, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela devrait réinitialiser le dispositif aux paramètres d'usine.

Que faire si le DELTA DORE DRIVER 621 chauffe trop ?

Si le driver chauffe de manière excessive, vérifiez que la charge connectée ne dépasse pas la capacité maximale du driver. Assurez-vous également qu'il y a une bonne ventilation autour du dispositif.

Comment savoir si le DELTA DORE DRIVER 621 est défectueux ?

Un driver défectueux peut provoquer des scintillements des lumières ou un fonctionnement intermittent. Si vous avez déjà vérifié toutes les connexions et que le problème persiste, il se peut que le driver soit défectueux.

Où puis-je trouver le manuel d'utilisation du DELTA DORE DRIVER 621 ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de Delta Dore dans la section support ou documentation.

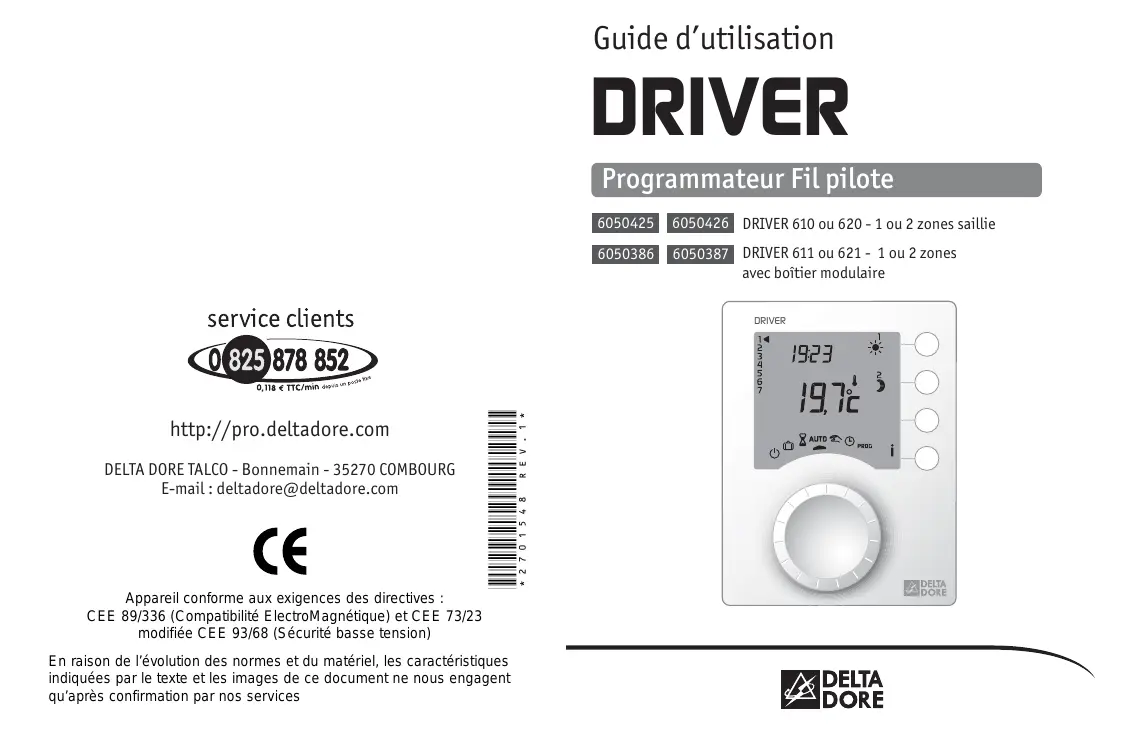

MODE D'EMPLOI DRIVER 621 AVEC BOITIER MODULAIRE DELTA DORE

Programmateur fil pilote

6050425 6050426 DRIVER 610 ou 620 - 1 ou 2 zones saillie

6050386 6050387 DRIVER 611 ou 621 - 1 ou 2 zones avec boîtier modulaire

service clients

0825878852

0,118 € TTC/min depuis un possible

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité ElectroMagnetique) et CEE 73/23

modifiée CEE 93/68 (Sécurité basse tension)

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services

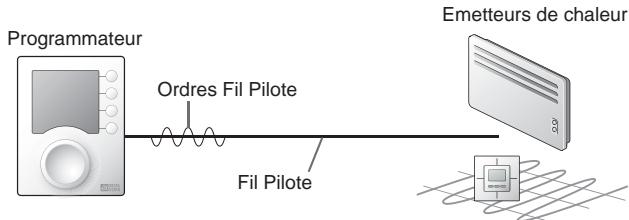

Présentation

Votre appareil permet la programmation Confort ou Économie du chauffage sur 1 zone (DRIVER 610 ou 611) ou 2 zones (DRIVER 620 ou 621),

Pour commander les émetteurs de chaleur, le programmateur utilise le Fil Pilote.

Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Économie, Hors-Gel ou Arrêt demandés par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...).

IMPORTANT : pour recevoir les ordres du programmeur, l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ⊙... selon modèle).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la pierce
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modulo d'émetteur de chaleur)	16°C
Absence	Hors-Gel fixe à 7°C ou 8°C (selon modulo)	7°C ou 8°C
Arrêt	Arrêt du chauffage	Pas de chauffage

Options

Les options suivantes ne sont possibles qu'avec les DRIVER 611 ou 621.

Typhone 500 (réf.: 6201029)

Associé au DRIVER 611 ou 621, le TYPHONE 500 permet de commander son chauffage à distance par téléphone.

MINOR 500 (réf : 6151041)

Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au DRIVER 611 ou 621, ce dernier permet de régler les consignes et connaître la température ambience mesurée par chaque sonde.

Avertissements

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

Sommaire

Description 5

Mode automatique 6

Derogation 7

Mode sablier 8

Mode permanent 9

Mode absence 10

Mode arrêt 11

Touche information 12

Réglage de l'heure 13

Programmation 14

1. Créer et rogner un objet 14
2. Copier le programme 14
3. Vérifier le programme 14

Option MINOR 500 17

Aide 18

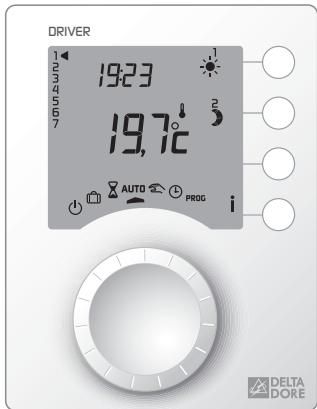

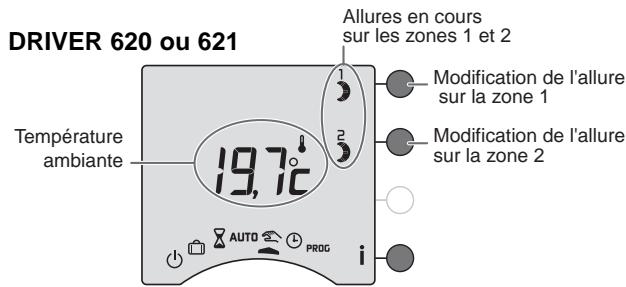

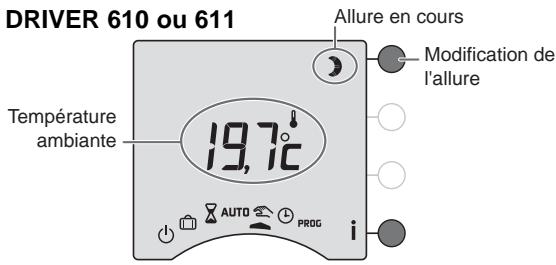

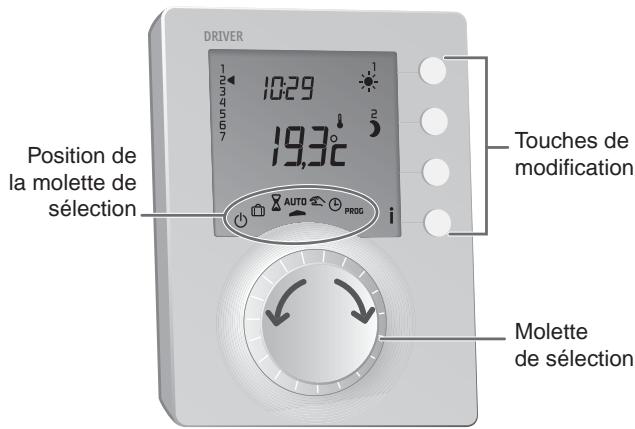

Description

Cette notice est commune au DRIVER 610, 611, 620 ou 621.

Mode arrêt Mode absence Mode sablier

Auto Mode automatique

Mode permanent

Réglage de l'heure

PROG Programmation

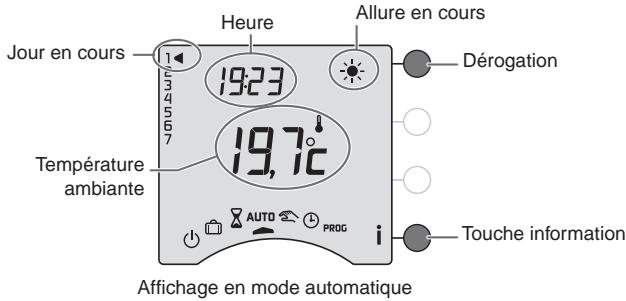

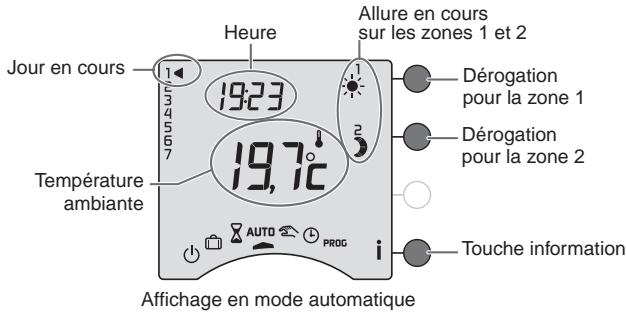

Mode automatique

Tournez la molette sur AUTO.

DRIVER 610 ou 611 suit la programmation.

DRIVER 620 ou 621 suit la programmation sur les 2 zones.

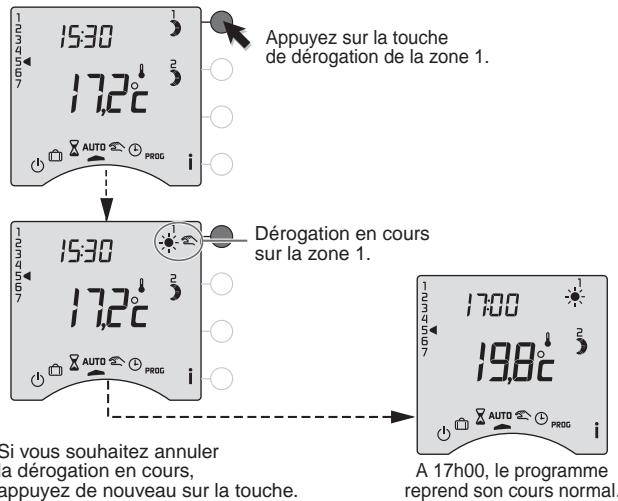

Dérogation

En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'au prochain changement du programme.

Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).

Programmation du jour en cours sur la zone 1

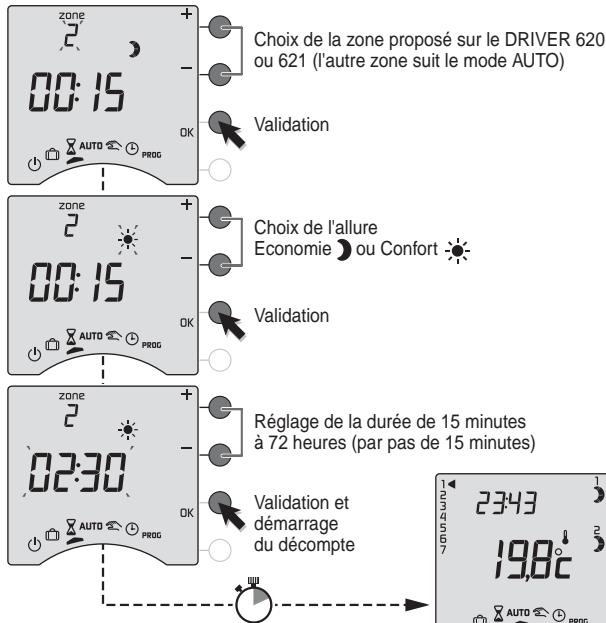

Mode sablier

Ce mode permet de choisir une allure pendant un temps donné et sur une zone uniquement.

Tournez la molette sur

Pour annuler le mode sablier en cours, tournez la molette.

Retour au mode AUTO à la fin du décompte

Mode permanent

Ce mode permet de choisir une allure de façon permanente sur chacune des zones.

Tournez la molette sur, puis appuyez sur la touche de modification de la zone concernée pour sélectionner l'allure Confort ou Économie).

Pour sortir du mode, tournez la molette.

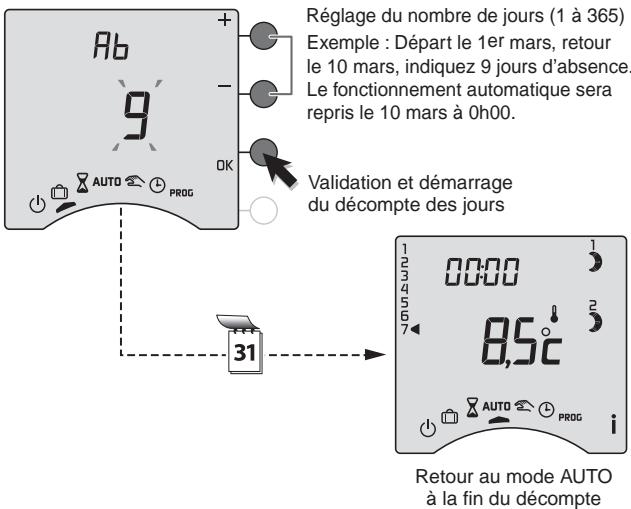

Mode d'absence

Ce mode permet de mettre votre logement en Hors-Gels si vous vous absentez pendant plusieurs jours. Tournez la molette sur

Pour annuler le mode absence en cours, tournez la molette.

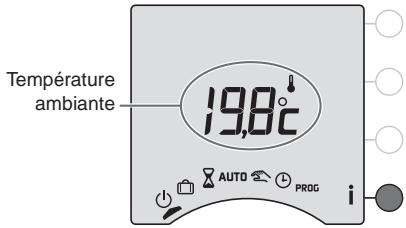

Mode arrêt

Ce mode permet de mettre votre installation de chauffage en arrêt. Tournez la molette sur (1).

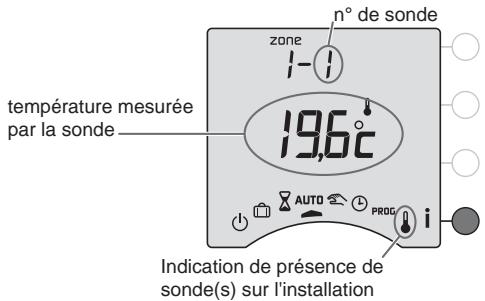

Touche d'information

Pendant les modes AUTO, ou, appuyez successivement sur la touche i pour connaître :

• si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.

• le programme de la journée en cours par zone,

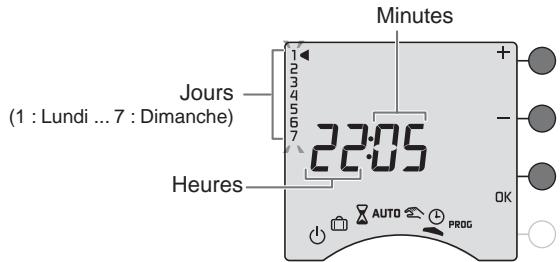

Réglage de l'heure

Tournez la molette. Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures et les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

REMARQUE: Si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.

Programmation

Tournez la molette sur PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

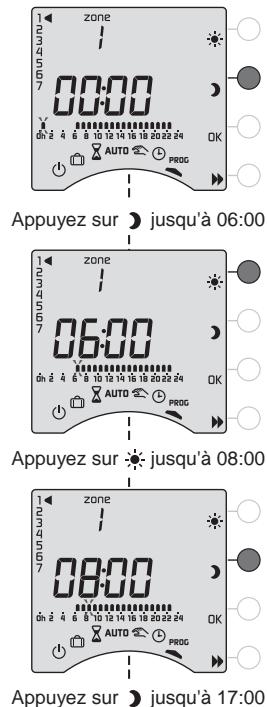

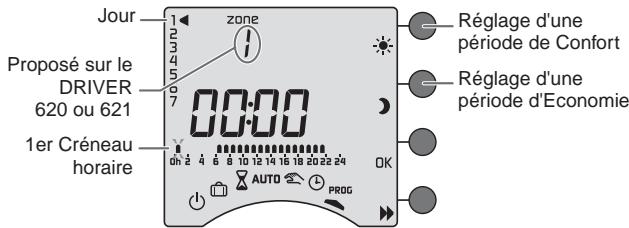

1. Créer votre programme

La programmation commence au jour 1 et à 0h00.

Appuyez sur les touches ou pour créer vos différentes périodes d'Économie ou de Confort.

2. Valider et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé sur le jour suivant.

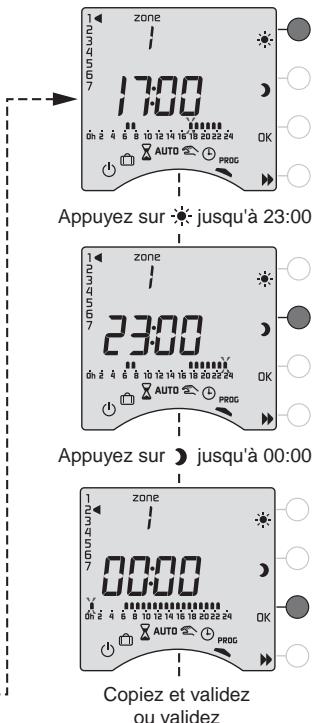

3. Valider le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

Exemple : Confort de 6h à 8h et de 17h à 23h

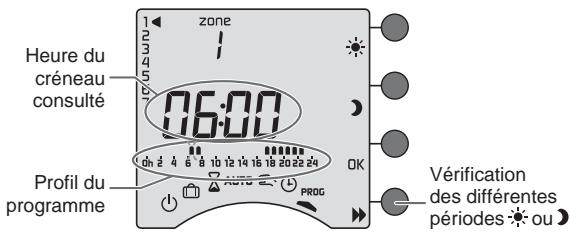

Vérifier votre programme

Appuyez successivement sur la touche pour vérifier les périodes Confort et Économie que vous avez créées.

Programmer la zone 2 (sur le DRIVER 620 ou 621) La programmation de la zone 2 est disponible après la validation (OK) du jour 7 de la zone 1.

Sortir du mode programmation. Tournez la molette sur un autre mode.

REMARQUES : selon la configuration lors de l'installation, la programmation peut être hebdomadaire ou journalière. De même, cette programmation peut s'effectuer par pas d'une heure, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.

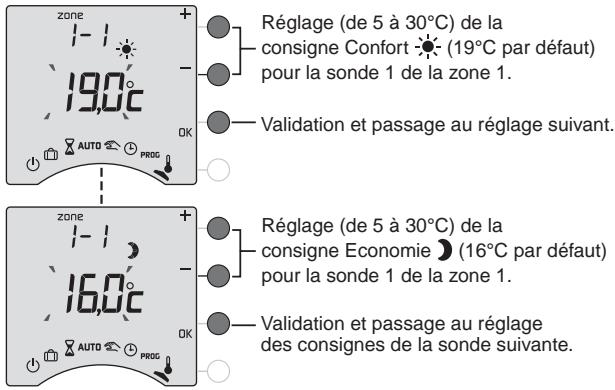

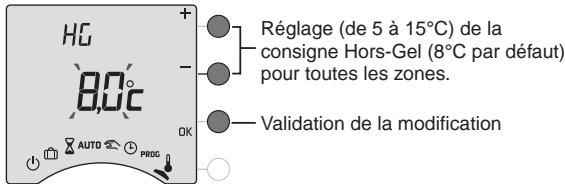

Option MINOR 500 : réglage des consignes

Ce mode permet de modifier les consignes Confort et Économie de chaque sonde. Tournez la molette sur

Recommencez les opérations pour chaque sonde. À l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones.

Pour sortir du mode, tournez la molette sur un autre mode.

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'utilisation. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparaît sur l'écran du boîtier d'ambiance.

Il n'y a pas d'alimentation.

Vérifiez votre disjoncteur.

Le symbole i clignote.

Un défaut est détecté sur l'installation.

Appuyez sur la touche pour consulter le ou les défauts.

L'appareil affiche : def et un numéro.

Il y a un besoin sur l'appareil ou l'installation.

Contactez votre installateur ou notre service clients.

L'appareil affiche --- au lieu de la température mesurée par chaque sonde MINOR 500.

Il y a un problème sur au moins une des sondes.

Contactez votre installateur ou notre service clients.

L'appareil est sur le réglage de l'heure.

Il y a eu une coupure secteur pendant plus de 2 heures.

Réglez l'heure. Tous les autres réglages ont été conservés.

Lors du réglage de l'heure, le réglage des jours n'est pas proposé.

Vous êtes en programmation journalière.

Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre).

Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

L'appareil affiche HEAT

Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".

Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i.

Les éléments de chauffe sont en hors-gel

Vous êtes sur le mode programmation, le mode absence ou le réglage de l'heure.

Tournez la molette pour sélectionner un autre mode.

Problème --- apparait à l'écran.

Problème sur le raccordement d'un élément de chauffe.

Contactez notre installateur ou notre service clients.
