Type de produit	Boîtier technique récepteur pour système de chauffage/climatisation aéraulique
Marque	DELTA DORE
Modèle	DELTA 620 BT
Utilisation	Système de chauffage/climatisation aéraulique
Nombre de zones max	6
Alimentation électrique	230 V~, 50 Hz, 4 VA
Consommation	4 VA
Fréquence radio	868 MHz
Portée radio (champ libre)	100 à 300 mètres
Dimensions (L x H x P)	180 x 130 x 60 mm
Indice de protection	IP 30
Température de fonctionnement	0 à +40 °C
Température de stockage	-10 à +70 °C
Isolement	Classe II
Sorties registres	6 sorties contact inverseur 1 A / 230 V
Sorties commande	3 sorties contact travail 5 A / 230 V (ventilateur, change-over, marche/arrêt Split)
Entrée sonde	CTN 10 kΩ à 25 °C
Type de sonde fournie	Sonde en applique avec collier de serrage
Plage de mesure sonde	-30 à +150 °C
Réglage chauffage P1	Préréglage usine 40 °C (réglable)
Réglage climatisation P2	Préréglage usine 11 °C (réglable)
Nombre d'émetteurs max par voie	8 (1 thermostat + 7 détecteurs d'ouverture)
Touches de configuration	T1 et T2
Voyants d'état	LED pour les 6 zones et association

FOIRE AUX QUESTIONS - DELTA 620 BT DELTA DORE

Comment associer un thermostat de zone au boîtier technique ?

Appuyez sur la touche T1 du boîtier jusqu'à ce que le voyant LED 1 clignote, puis sélectionnez la voie souhaitée avec T1. Sur le thermostat en mode arrêt, maintenez la touche + enfoncée 3 secondes jusqu'à afficher CnF, relâchez, puis appuyez brièvement sur +. Le voyant du boîtier cesse de clignoter : l'association est réussie.

Comment associer un programmateur centralisé ?

Sur le boîtier, appuyez sur T1 jusqu'à ce que LED 1 clignote, puis appuyez 6 fois sur T1 pour faire clignoter les 6 voyants. Sur le programmateur, maintenez la touche MODE 5 secondes jusqu'à CnF, relâchez, puis appuyez sur + ou -. Les voyants du boîtier s'arrêtent : association réussie.

Comment associer un détecteur d'ouverture ?

Sur le boîtier, appuyez sur T1 jusqu'à ce que LED 1 clignote, puis sélectionnez la voie avec T1. Sur le détecteur, appuyez brièvement sur la touche. Le voyant du boîtier cesse de clignoter : le détecteur est associé.

Comment vérifier la transmission radio ?

Pour un thermostat en mode arrêt, maintenez la touche - 3 secondes jusqu'à afficher tSt. Le voyant de la voie concernée clignote si la transmission est correcte. Pour un détecteur, ouvrez ou fermez-le : le voyant clignote (voie avec thermostat) ou s'allume/s'éteint (voie sans thermostat).

Comment supprimer une association radio ?

Sur le boîtier, appuyez sur T1 jusqu'à ce que le voyant de la zone à supprimer clignote (ou les 6 pour le programmateur). Maintenez T2 enfoncée 10 secondes jusqu'à ce que les voyants s'éteignent. L'association est supprimée.

Que faire si je ne peux pas associer un émetteur ?

Vérifiez que le nombre maxi de 8 émetteurs par voie n'est pas atteint. Si c'est le cas, supprimez une association existante. Assurez-vous aussi que la portée radio est suffisante et que l'antenne du boîtier est dégagée d'au moins 10 cm de tout conducteur.

Quel est le nombre maximum d'émetteurs par voie ?

Vous pouvez associer jusqu'à 8 émetteurs par voie, avec au maximum 1 thermostat et 7 détecteurs d'ouverture.

Comment installer la sonde de limitation ?

La sonde en applique se fixe sur le tuyau d'arrivée de liquide thermofluide juste avant la batterie d'échange. Utilisez le collier de serrage fourni et appliquez la graisse thermique entre la sonde et le tuyau pour une mesure précise.

Comment régler les températures de limitation P1 et P2 ?

Utilisez les potentiomètres P1 (chauffage) et P2 (climatisation) sur le boîtier. Le préréglage usine est d'environ 40°C pour P1 et 11°C pour P2. Tournez-les pour ajuster la température de déclenchement.

Quelles sont les consignes d'installation du boîtier ?

Placez le boîtier en position haute. L'antenne (partie droite) doit être dégagée d'au moins 10 cm de tout élément conducteur (câbles, tableau, surface métallique). Respectez la norme UTE C15-100 pour le raccordement électrique.

MODE D'EMPLOI DELTA 620 BT DELTA DORE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engageant qu'après confirmation par nos services.

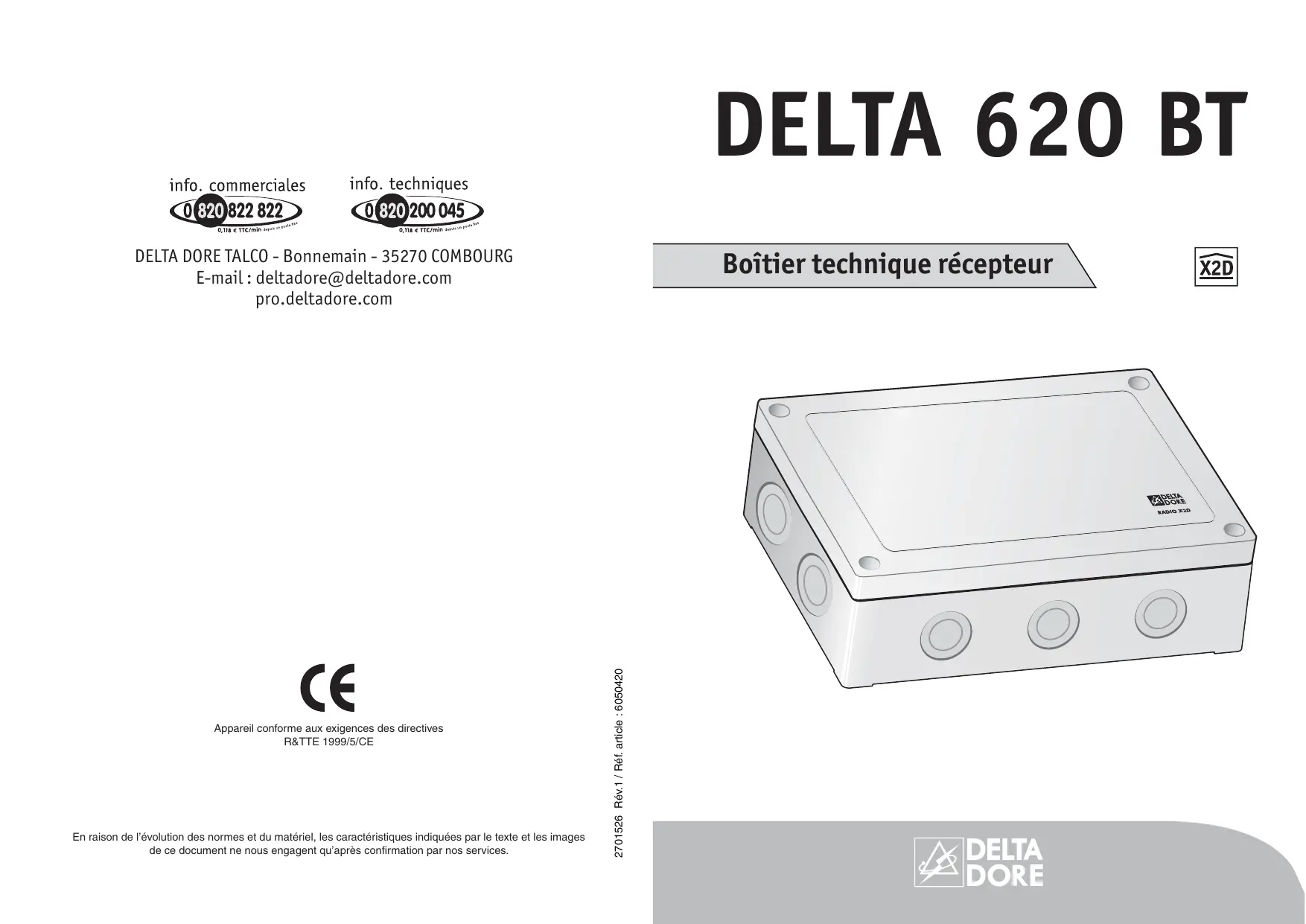

DELTA 620 BT

Boîtier technique récepteur

Emplacement et fixation de la sonde .... 4

Réglage des tempartures de limitation 4

Raccordement 5

Associer un émetteur radio 6

Associer un thermostat de zone 6

Associer un programmateur centralisé .... 6

Associer la fonction thermostat de zone du programmateur centralisé ..... 7

Associer un détecteur d'ouverture 7

Vérifier la transmission radio ....8

Supprimer l'association radio 8

Caractéristiques techniques 9

Aide 11

Ce système est incompatible avec les produits radio fonctionnant sur la même bande de fréquence (868 MHz), utilisant un mode d'émission permanente (casques, enceintes sans fil...).

Description

Le boîtier technique convient à un système de chauffage/climatisation aéraulique.

Il peut gérer jusqu'à 6 zones équipées de registres.

Il reçoit les commandes des thermostats de zone qui lui sont associés.

Associé à des détecteurs d'ouverture, lorsque l'un d'eux est ouvert, le boîtier technique ferme le registre et arrête le chauffage (ou la climatisation) de la zone concernée.

Un programmateur centralisé (programmation hebdomadaire) pilote les modes Chaud et Froid sur toutes les zones.

Le programmateur centralisé intégre aussi une fonction thermostat de zone.

Voyants d'état des sorties Sonde limitation Touches de configuration 230 V~ 4 VA N L 27 28 Com Com T1 T2 43°C 38°C 15°C P1 Change-over (option) 6,3 AT LED 1 LED 2 LED 3 LED 4 LED 5 LED 6 LED 1 LED V LED M Sorties 1A, 230V 24 V~ à 230 V~ Registres motorisés (ex : zone 1) Unité intérieure Programmateur centralisé 1 à 6 zones

Installation

Le boîtier doit être placé en position haute. L'antenne de réception se situe dans la partie droite du boîtier, cette dernière doit être dégagée, d'au moins 10 cm de tout élément conducteur (câbles électriques, tableau électrique, surface métallique).

mini 10 cm 220 V - 4 VA T1 T2 P1 P2 Vogent Vogent Vogent Vogent Vogent Vogent Vogent Vogent Vogent Vogent Vogent 0.63 A7 SA 1 N1 C1 A1 N2 C2 A2N3 C3 A3 N4 C4 A4 N5 C5 A5 N6 O6 A6 ≤1.1 ≤2.1 M mini 10 cm

Emplacement et fixation de la sonde

La sonde fournie est une sonde en applique.

Elle est utilisée pour la mesure de température de surface de tuyauteries.

Elle peut être utilisée dans une plage de mesure de -30^ à +150^ , et est équipée en standard d'un élément de mesure CTN 10kΩ.

La sonde est pourvue d'un collier de serrage pour montage sur des tuyaux jusqu'à 1 ½ ".

Elle doit être installée juste avant la batterie d'échange de l'unité intérieure.

Pour assurer une mesure de température correcte, mettez la graisse thermique de la seringue entre la sonde et le tuyau.

Réglage des températures

Pour éviter tout soufflage intempestif d'un air non souhaité.

Tant que la mesure de la sonde fixée sur le tuyau d'arrivée de liquide thermofluide n'atteint pas la valeur réglée, pas de soufflage.

P1 : réglage de la température de chauffage (pré-réglage usine : environ 40°C).

P2 : réglage de la température de climatisation (pré-réglage usine : environ 11°C)..

43°C P1 38°C 15°C P2 8°C

Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Remarque : Les entrées Change-over ne doivent être cablées qu'en l'absence d'un programmateur centralisé.

Associer un émetteur radio

Ce mode permet d'associer un émetteur (thermostat de zone, programmateur centralisé ou détecteur d'ouverture) avec le boîtier technique.

Vous pouvez associer jusqu'à 8 émetteurs par voie (1 thermostat + 7 détecteurs d'ouverture).

ATTENTION : n'associez qu'un thermostat par voie.

Associer un thermostat de zone

Pour associer le thermostat au boîtier technique :

- sur le boîtier technique,

appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis sélectionnez la voie sur laquelle doit être associé le thermostat par appuis successifs sur la touche T1.

Le voyant rouge de la zone sélectionnée clignote.

- sur le thermostat en mode arrêt (⏻), appuyez sur la touche + pendant 3 secondes jusqu'à ce que le thermostat affiche CnF. Relâchez.

- appuyez de nouveau brièvement sur la touche +,

- sur le boîtier technique, vérifiez que le voyant ne clignote plus. Le thermostat est associé au boîtier technique.

EnF

Associer un programmateur centralisé

Pour associer le programmateur centralisé au boîtier technique :

- sur le boîtier technique,

appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1 (6 fois), faites clignoter les 6 voyants simultanément.

- sur le programmateur, appuyez sur la touche MODE pendant 5 secondes jusqu'à afficher CnF. Relâchez.

- appuyez sur la touche + ou -,

- sur le boîtier technique, vérifiez que les voyants ne clignotent plus.

Le programmateur est associé au boîtier technique.

EnF

Associer un émetteur radio

Associer la fonction thermostat de zone du programmateur centralisé

Pour associer la fonction thermostat de zone, à l'une des voies du boîtier technique :

- sur le boîtier technique,

appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis sélectionnez la voie sur laquelle doit être associé le thermostat par appuis successifs sur la touche T1.

Le voyant rouge de la zone sélectionnée clignote.

- sur le programmateur, appuyez sur la touche arrêt ⏻ pendant 5 secondes jusqu'à afficher CnF. Relâchez.

- appuyez brièvement sur la touche + ou -,

- sur le boîtier technique, vérifiez que le voyant ne cli-gnote plus.

La fonction thermostat est associée à la voie concernée du boîtier technique.

- sur le programmateur, appuyez sur la touche ⏻, l'ecran affiche tESt, appuyez sur la touche + ou - pour vérifier le bon fonctionnement,

- sur le boîtier technique, la transmission est correcte si le voyant de la voie concernée clignote.

- sur le programmateur, appuyez sur la touche ⏻ pour sortir du mode association.

EnF

TEST

Associer un détecteur d'ouverture

Pour associer le détecteur au boîtier technique :

- sur le boîtier technique,

appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis sélectionnez la voie sur laquelle doit être associé le détecteur par appuis successifs sur la touche T1.

Le voyant rouge de la zone sélectionnée clignote.

- sur le détecteur,

appuyez brièvement sur la touche,

- sur le boîtier technique, vérifiez que le voyant ne clignote plus.

Le détecteur est associé au boîtier technique.

Associer un émetteur radio

Vérifier la transmission radio

Pour vérifier l'association d'un thermostat de zone :

t5t

• sur le thermostat en mode arrêt (⏻), appuyez sur la touche - pendant 3 secondes jusqu'à ce que le thermostat affiche tSt,
• sur le boîtier technique, vérifiez que le voyant de la voie concernée clignote.
• sur le thermostat, appuyez brièvement sur la touche MODE pour sortir du mode Test.

Pour vérifier l'association d'un détecteur d'ouverture, 2 cas possibles :

• Si le détecteur d'ouverture est associé sur une voie avec un thermostat, mettez le thermostat en mode arrêt (⏻).
  Le voyant de la voie concernée clignote à chaque ouverture ou fermeture du détecteur.
• Si le détecteur d'ouverture est associé sur une voie sans thermostat, Le voyant de la voie concernée s'allume ou s'éteint à chaque ouverture ou fermeture du détecteur.

Supprimer l'association radio

- sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1, faites clignoter le voyant de la zone à supprimer (ou les 6 voyants simultanément pour supprimer l'association au programmateur centralisé).

Appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

Caractéristiques techniques

• Alimentation 230V, +/-10%, 50 Hz
• Isolement classe II
• Consommation : 4 VA
• 1 entrée alimentation des registres (de 24V\~ à 230V\~)
• 6 sorties contact inverseur alimentées 1A, 230V (registres)
• Microcoupure : action automatique type 1.C
• 1 entrée sonde de limitation (CTN 10kΩ à 25°C)
• 3 sorties contact travail non alimentées 5A, 230V :
• 1 entrée sonde de limitation (CTN 10kΩ à 25°C)
• 3 sorties contact travail non alimentées 5A, 230V :
• commande du ventilateur du Split
• commande du change-over
• commande du marche/arrêt du Split
• Fréquence réception : 868 MHz (Norme radio EN 300 220),
• 2 touches pour configurer les sorties
• Dimensions : 180 x 130 x 60 mm
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10 à +70°C
• Installation en milieu normalement pollué
• Indice de protection : IP 30

- Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)

Aide

L'objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'installation ou de l'utilisation. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service consommateur.

	Diagnostic /Solutions
Vous ne pouvez pas associer un émetteur à votre récepteur	Le nombre maxi. d'émetteurs à associer à une voie du récepteur est de 8.Vérifiez que ce nombre n'est pas atteint.
