D10 - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat filaire pour commande de chauffage
Marque	DELTA DORE
Modèle	D10
Alimentation	Piles (type non spécifié, environ 1 mois d'autonomie après témoin d'usure)
Modes de fonctionnement	Confort, Économie, Hors-gel, Arrêt
Plage de température Confort	5 à 30 °C (réglable par pas de 0,5 °C)
Plage de température Hors-gel	5 à 15 °C
Réglage de la consigne	Touches + ou -
Affichage permanent	Température ambiante ou consigne (sélectionnable en configuration)
Correction de la température ambiante	De -5 °C à +5 °C par pas de 0,5 °C
Verrouillage clavier	Oui, accessible en mode configuration
Demande de chauffe	Pictogramme DN affiché lors de la demande
Entretien	Remplacement des piles dès l'allumage du témoin d'usure
Indice de protection	Non spécifié, usage intérieur
Dimensions	Non spécifiées
Poids	Non spécifié

FOIRE AUX QUESTIONS - D10 DELTA DORE

Comment changer le mode de fonctionnement du thermostat D10 ?

Appuyez sur la touche MODE pour sélectionner les modes : Confort, Économie, Hors-gel ou Arrêt.

Comment régler la température de consigne ?

En mode Confort, Économie ou Hors-gel, appuyez brièvement sur les touches + ou - pour afficher la température ambiante, puis un second appui modifie la consigne par pas de 0,5 °C.

Comment verrouiller le clavier du thermostat ?

Appuyez 10 secondes sur la touche MODE pour entrer dans le mode configuration. Utilisez la touche + pour sélectionner le verrouillage, puis validez avec MODE.

Comment déverrouiller le clavier ?

Entrez à nouveau dans le mode configuration (appui de 10 secondes sur MODE) et sélectionnez déverrouillage avec la touche +, puis validez.

Que signifie le pictogramme DN sur l'écran ?

Le pictogramme DN indique que le thermostat est en demande de chauffe.

Comment corriger la température ambiante affichée ?

En mode configuration (appui long sur MODE), réglez la correction de -5 °C à +5 °C par pas de 0,5 °C à l'aide des touches + ou -, puis validez avec MODE.

Quand et comment changer les piles du D10 ?

Dès que le témoin d'usure des piles s'allume, vous avez environ un mois pour les remplacer. Ouvrez le compartiment et remplacez les piles usagées.

Puis-je afficher en permanence la température ambiante ?

Oui, en mode configuration (appui long sur MODE), sélectionnez l'affichage permanent de la température ambiante avec la touche +, puis validez.

Quelle est la plage de température en mode Hors-gel ?

La température Hors-gel est réglable de 5 °C à 15 °C.

Comment entrer en mode configuration ?

Appuyez sur la touche MODE pendant 10 secondes. Les réglages disponibles sont : sélection d'affichage, correction d'ambiance et verrouillage du clavier.

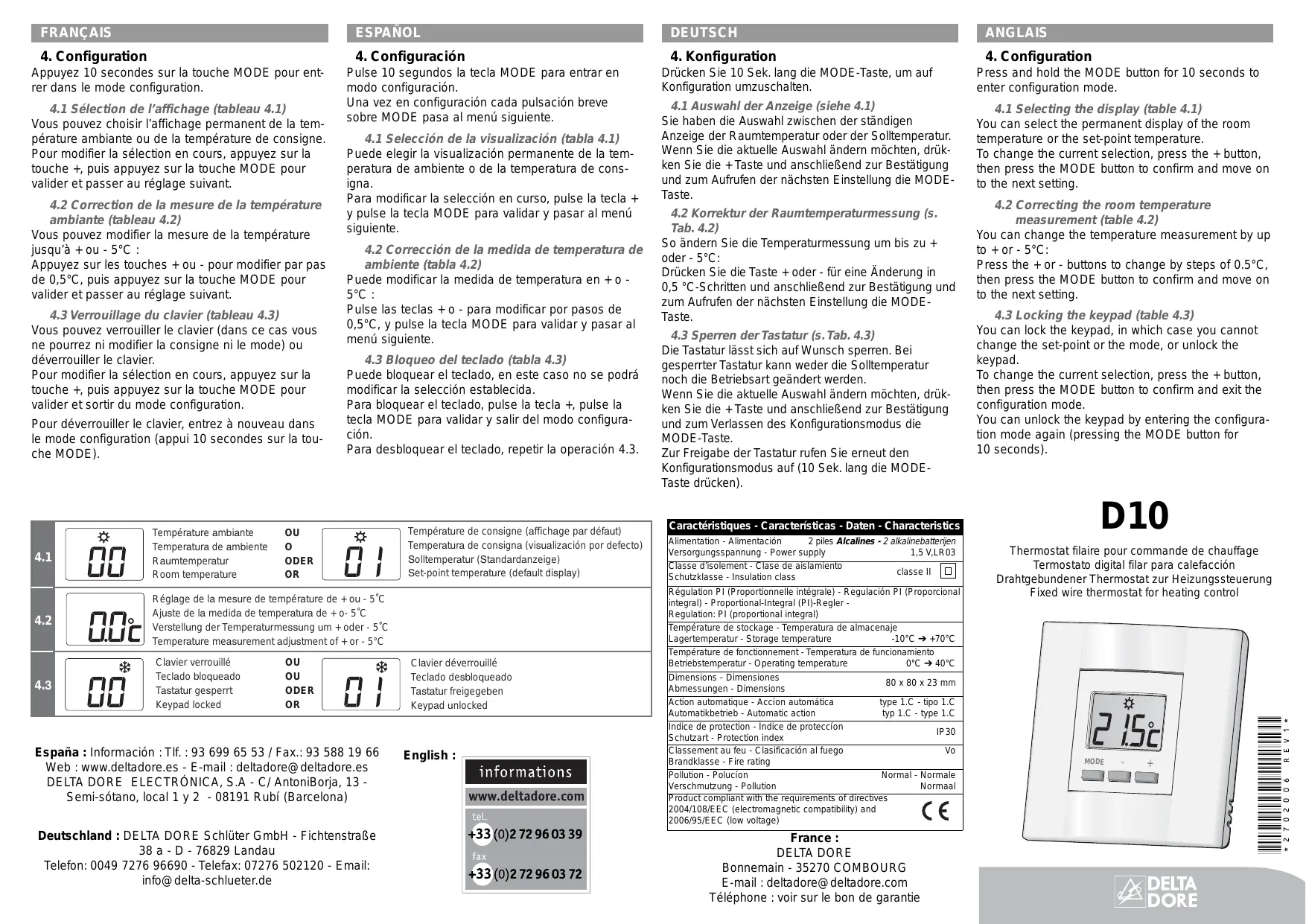

MODE D'EMPLOI D10 DELTA DORE

Appuyez 10 secondes sur la touche MODE pour entrer dans le mode configuration.

4.1 Sélection de l'affichage (tableau 4.1)

Vous pouvez choisir l'affichage permanent de la température ambiante ou de la température de consigne. Pour modifier la sélection en cours, appuyez sur la touche ^+, puis appuyez sur la touche MODE pour valider et passer au réglage suivant.

4.2 Correction de ambiante (tableau 4.2)

Vous pouvez modifier jusqu'à +5°C ou -5°C.

Appuyez sur les touches + ou - pour modifier par pas de 0,5°C, puis appuyez sur la touche MODE pour valider et passer au réglage suivant.

4.3 Verrouillage du clavier (tableau 4.3)

Vous pouvez verrouiller le clavier (dans ce cas vous ne pourrez ni modifier la consigne ni le mode) ou déverrouiller le clavier.

Pour modifier la sélection en cours, appuyez sur la touche +, puis appuyez sur la touche MODE pour valider et sortir du mode configuration.

Pour déverrouiller le clavier, entrez à nouveau dans le mode configuration (appui de 10 secondes sur la touche MODE).

Téléphone : voir sur le bon de garantie.

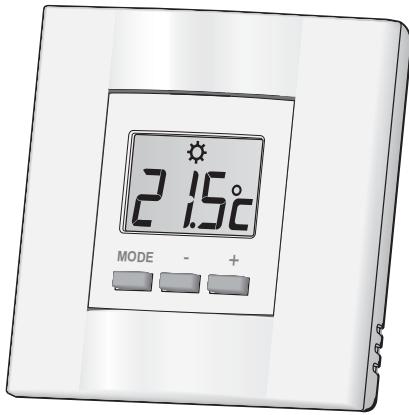

D10

Thermostat filaire pour commande de chauffage Termostat digital filar para calefacion Drahtgebundener Thermostat zur Heizungssteuerung Fixed wire thermostat for heating control

Installation / instalacion / Installations / Installation

(1)

(2) Confort, Confort, Komfort, Comfort réglable de 5 à 30°C réglable de 5 à 30°C einstellbar von 5 bis 30°C adjustable from 5 to 30°C

(3) Économie, Economia, Sparbetrieb, Economy

Hors-gel, Antihielo, Frostschutz, Frost protection réglable de 5 à 15°C réglable de 5 à 15 15°C adjustable from 5 to 15°C

Arrêt, Paro, Aus, Off

Raccordement (1)

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

La norme UTE NF C15-100 et les règles de l'art doivent être respectées.

2. Utilisation

La touche MODE permet de sélectionner les différents modes de fonctionnement du thermostat (Confort, Economie, Hors-gel, Arrêt).

Pendant les modes Confort, Économie ou Hors-gel, le thermostat affiche la température de consigne en cours (pour modifier l'affichage, voir § 4.1). Un appui bref sur les touches + ou - permet de connaître la température ambiante. Un second appui sur les touches + ou - permet de modifier la consigne en cours par pas de 0,5 °C.

L'affichage du picto DN indique que le thermostat est en demande de chauffe.

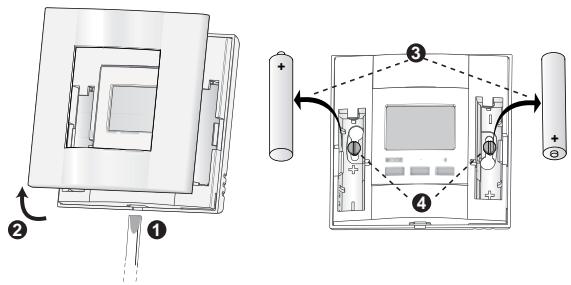

3. Remplacement des piles

Dès que le témoin d'usure des piles s'allume, vous disposez d'un mois environ pour changer les piles.

Ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles défectueuses).
