Intitulé	Description
Type de produit	Contrôleur de chauffage et de gestion d'énergie
Caractéristiques techniques principales	Compatible avec plusieurs types de chaudières, gestion de zones de chauffage, programmation hebdomadaire
Alimentation électrique	230 V AC
Dimensions approximatives	160 x 100 x 30 mm
Poids	Environ 500 g
Compatibilités	Chaudières à gaz, chaudières à fioul, systèmes de chauffage électrique
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation, contrôle à distance, gestion de la température par zone
Entretien et nettoyage	Nettoyage régulier de la surface avec un chiffon doux, vérification des connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, facilité de réparation par un professionnel
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Garantie de 2 ans, assistance technique disponible, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - CALYBOX 110 DELTA DORE

Comment réinitialiser le CALYBOX 110 ?

Pour réinitialiser le CALYBOX 110, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne puis se rallume.

Que faire si le CALYBOX 110 ne se connecte pas à mon réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct, que le routeur est en marche et à portée. Si le problème persiste, essayez de redémarrer le CALYBOX 110 et votre routeur.

Comment mettre à jour le firmware du CALYBOX 110 ?

Pour mettre à jour le firmware, accédez à l'interface de l'appareil via l'application ou le navigateur web, puis recherchez la section 'Mise à jour du firmware' et suivez les instructions.

Que dois-je faire si le CALYBOX 110 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Si l'alimentation est correcte et que l'appareil ne s'allume toujours pas, contactez le support technique.

Comment régler la température sur le CALYBOX 110 ?

Pour régler la température, utilisez l'application associée ou le panneau de contrôle sur l'appareil. Sélectionnez l'option de température souhaitée et confirmez votre choix.

Le CALYBOX 110 affiche une erreur E1, que signifie-t-elle ?

L'erreur E1 indique un problème de sonde de température. Vérifiez les connexions de la sonde et redémarrez l'appareil. Si l'erreur persiste, contactez le support technique.

Est-ce que le CALYBOX 110 est compatible avec d'autres systèmes domotiques ?

Oui, le CALYBOX 110 est compatible avec plusieurs systèmes domotiques. Veuillez consulter le manuel d'utilisation pour obtenir la liste complète des compatibilités.

Comment puis-je vérifier la consommation d'énergie avec le CALYBOX 110 ?

Vous pouvez vérifier la consommation d'énergie via l'application ou l'interface web de l'appareil. Recherchez la section 'Consommation' pour obtenir des détails sur l'utilisation.

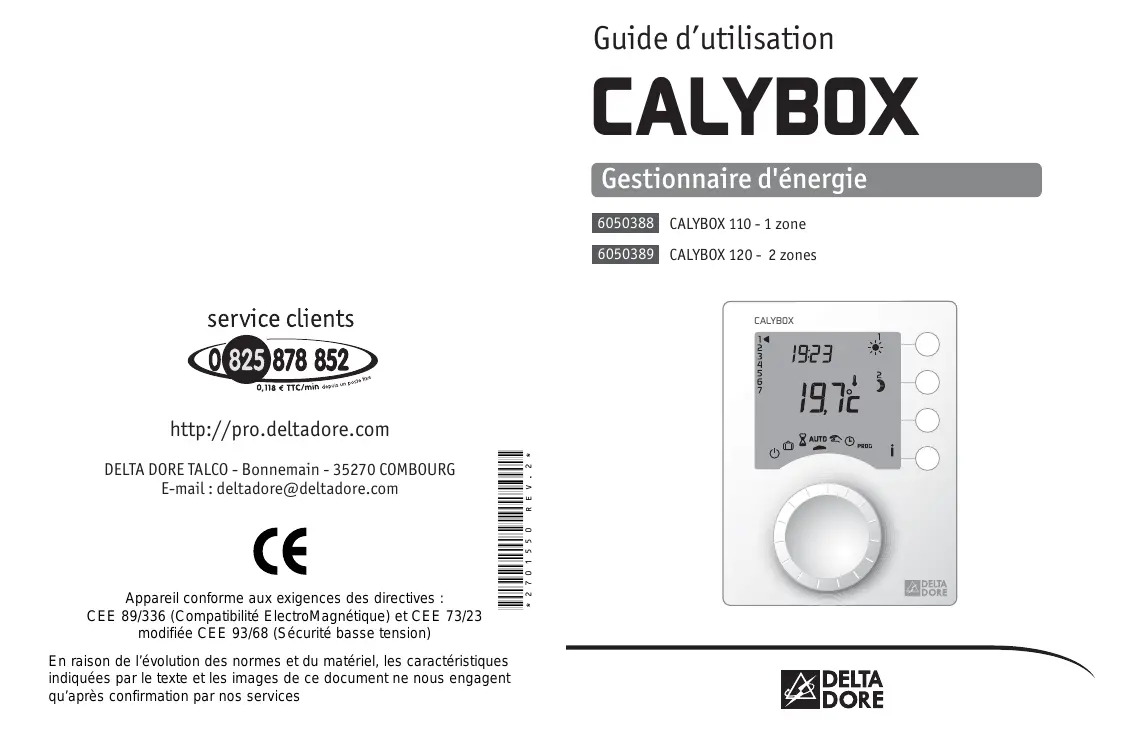

MODE D'EMPLOI CALYBOX 110 DELTA DORE

Gestionnaire d'énergie

6050388 CALYBOX 110-1 zone

6050389 CALYBOX 120 - 2 zones

service clients

0825878852

0,118 € TTC/min depuis un 05/06

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basée tension)

En raison de l'evolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services

Presentsation

Votre apparéil optimise la gestion de l'énergie électrique dans votre habitation :

• programmation Confort ou Economie du chauffage sur 1 zone (CALYBOX 110) ou 2 zones (CALYBOX 120),
• réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
• indication de la consommation électrique de l'installation.

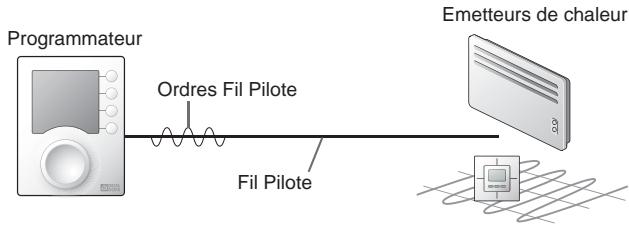

Pour commander les émetteurs de chaleur, le programmeur utilise le Fil Pilote.

Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-servleties, radiateur à accumulation...).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la pierce
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur)	16°C
Absence	Hors-Gel fixe à 7°C ou 8°C (selon modèle)	7°C ou 8°C
Arrêt	Arrêt du chauffage	Pas de chauffage

IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ⊙ ... selon modèle).

Avertissements

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.

Options

TYWATT 500 (réf.: 6110014)

En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres apparèils (luminaires, electro-menager...).

TYPHONE 500 (réf.: 6201029)

Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.

MINOR 500 (réf : 6151041)

Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiente mesuree par chaque sonde.

Sommaire

Description 6
Mode automatique 7
Derogation 8
Mode sablier 9
Mode permanent 10
Mode absence 11
Mode arrêt 12
Touche information 13
Réglage de l'heure 15
Programmation 16

1. Créér vous programme 16
2. Copier le programme 16
3. Validator le programme 16

Option MINOR 500 19

Tarif tempo 20

Aide 21

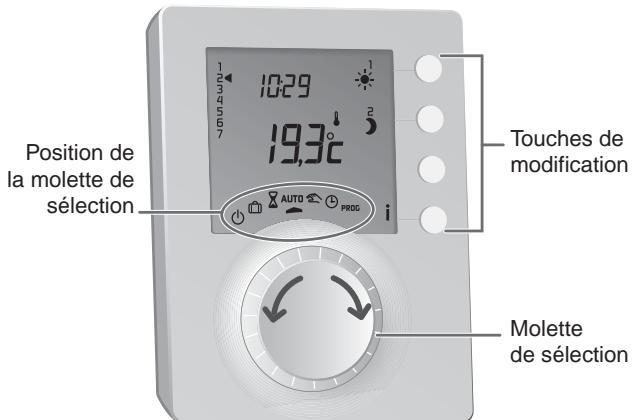

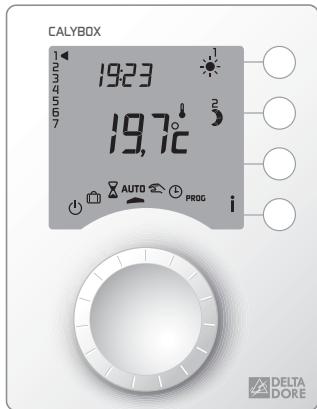

Description

Cette notice est commune au CALYBOX 110 et au CALYBOX 120.

Mode arrêt

Mode absence

Mode sablier

AUTO Mode automatique

Mode permanent

Réglage de l'heure

PROG Programmation

Mode automatique

Tournez la molette sur AUTO.

CALYBOX 110 suit la programmation.

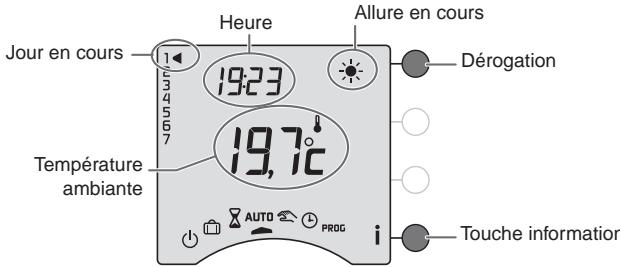

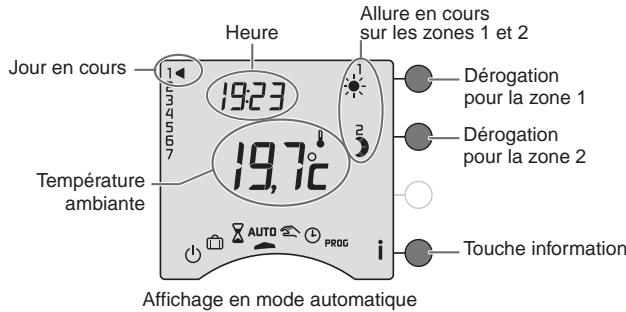

Affichage en mode automatique

CALYBOX 120 suit la programmation sur les 2 zones.

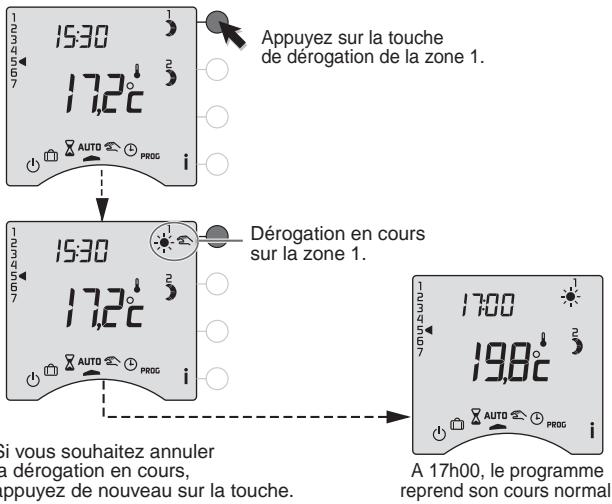

Dérogation

En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'àu prochain changement du programme.

Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).

Programmation du jour en cours sur la zone 1

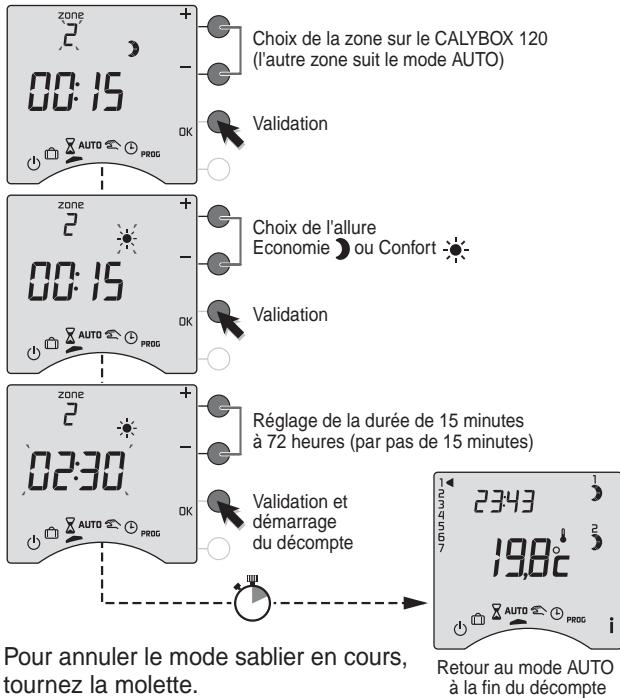

Mode sablier

Ce mode permet deCHOISIR une allure pendant un temps donne et sur une zone uniquement. Tournez la molette sur 量

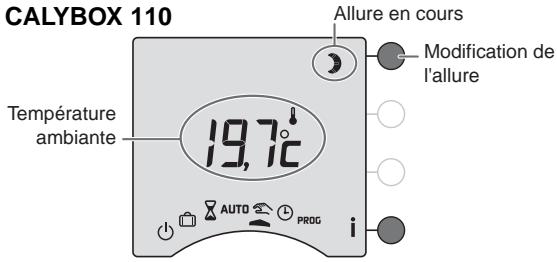

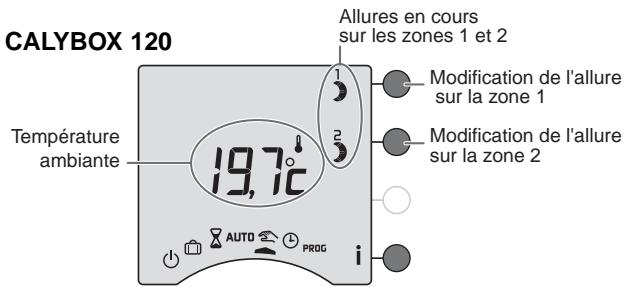

Mode permanent

Ce mode permet deCHOISIR une allure de facon permanente sur chacune des zones.

Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pour selectionner l'allure Confort ou Economie).

Pour sortir du mode, tournez la molette.

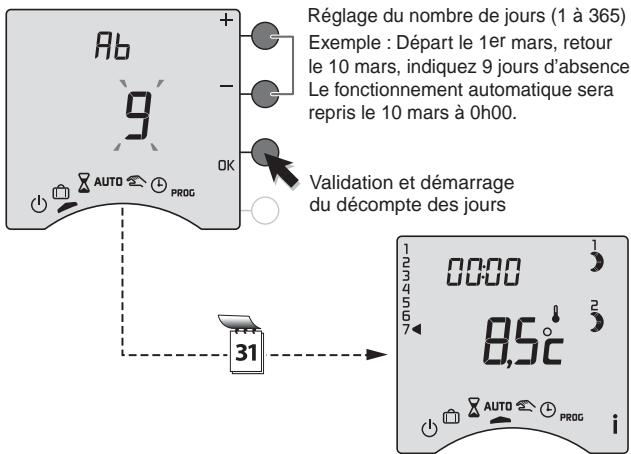

Mode absence

Ce mode permet de mettre votre logement en Hors-Gel si vous doivent vous absenter pendant plusieurs jours. Tournez le molette sur

Pour annuler le mode absence en cours, tournez la molette.

Retour au mode AUTO à la fin du décompte

Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffe-ear soit en automatique, reportez-vous à la "notice d'installation" ou contactez votre installer ou notre service client.

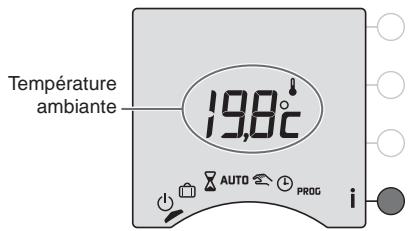

Mode Arret

Ce mode permet demettrevoireinstallationchauffage en arrêt (dans ce cas,lechauffe-eau resten automatique).

Tournez la molette sur 日

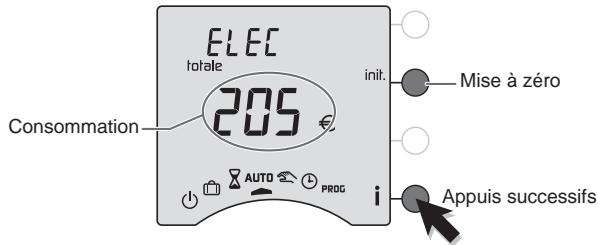

Touche information

Pendant les modes AUTO, ou , appuyez successivement sur la touche i pour connaître :

• la consommation totale de votre installation,

pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.

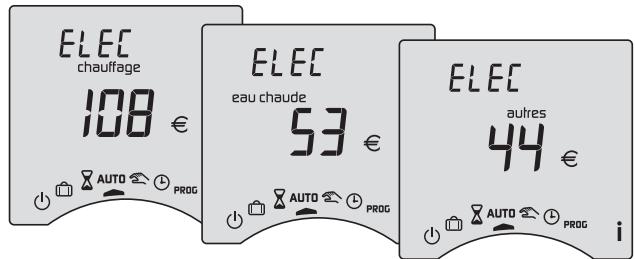

• si vous possédez l'option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, electro-menager...),

Touche information

• le programme de la journée en cours par zone,

Périodes de Confort

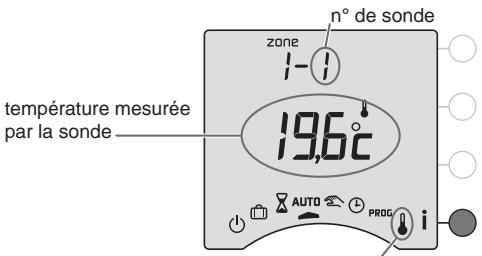

• si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.

Indication de presence de sonde(s) sur l'installation

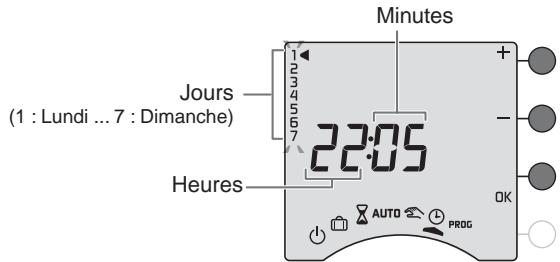

Réglage de l'heure

Tournez la molette sur ①.

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Recommencé les opérations pour régler les heures et les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

REMARQUE: si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.

Programmation

Tournez la molette sur PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

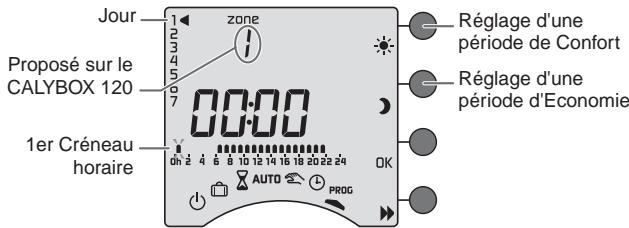

1. Créer votre programme

La programmation commence au jour 1 et à 0h00.

Appuyez sur les touches ou pour creer vos différentes périodes d'Economie ou de Confort.

2. Validator et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.

3. Validator le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

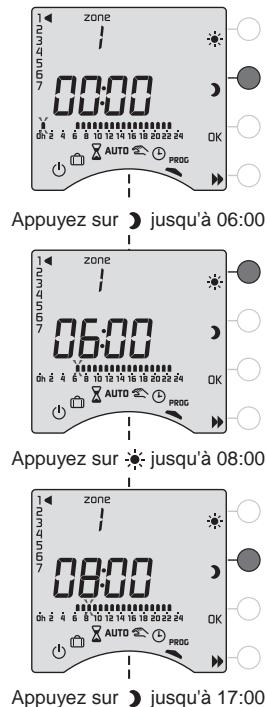

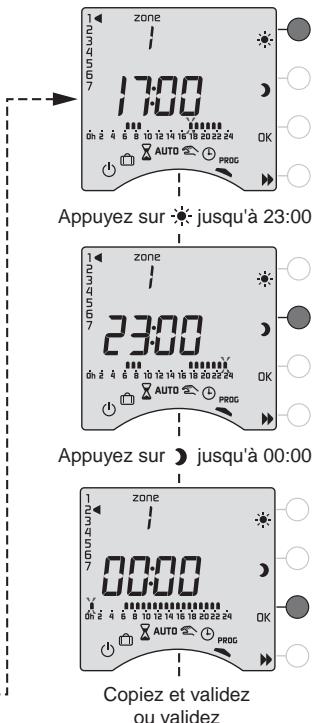

Exemple: Confort de 6h à 8h et de 17h à 23h

Programmation

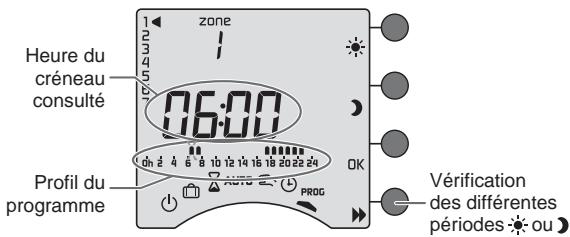

Vérifier votre programme

Appuyez successivement sur la touche pour vérifier les périodes Confort et Economie que vous avez créées.

Programmer la zone 2 (sur le CALYBOX 120)

La programmation de la zone 2 est disponible après la validation (OK) du jour 7 de la zone 1.

Sortir du mode programmation

Tournez la molette sur un autre mode.

REMARQUES : selon la configuration lors de l'installation, la programmation peut etre hebdomadaire ou jourliere. De meme cette programmation peut s'effectuer par pas d'une heure, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces parametes, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installerateur.

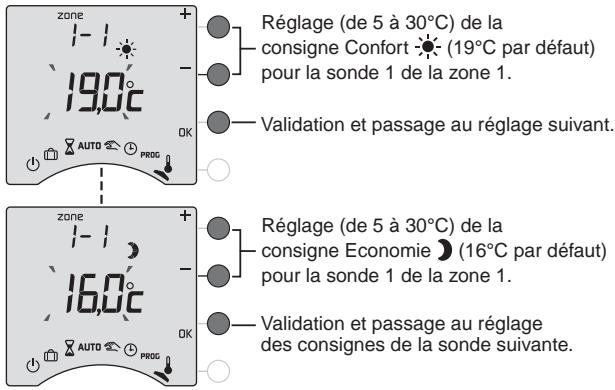

Option MINOR 500 : réglage des consignes

Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur

Recommencez les opérations pour chaque sonde.

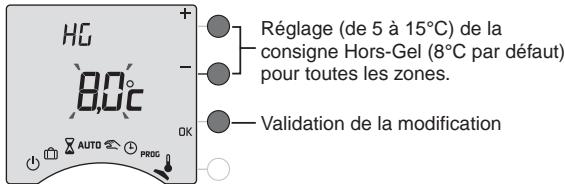

A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones.

Pour sortir du mode, tournez la molette sur un autre mode.

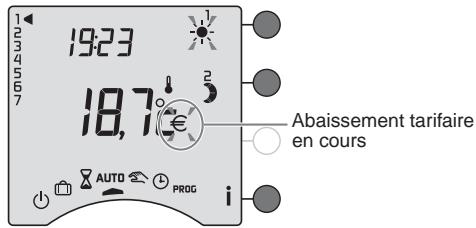

Tarif tempo

Si vous étés en tarif tempo, selon la configuration lors de l'installation, des modes spécifiques peuvent être programmés pour les jours Rougees ou Blancs.

Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installer.

Lors d'un abaisissement tarifaire, le symbole clignote.
Le symbole clignote si vous etes en comport Medio (1^) ou Modereato (-2^) .

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation. En cas de doute, si le problème persististe ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparait sur l'écran du boitier d'ambiance.

Il n'y a pas d'alimentation.

Vérifiez votre disjoncteur.

Le symbole i clignote.

Un défaut est détecté sur l'installation.

Appuyez sur la touche pour consulter le ou les définuts.

L'appareil affiche : dEF et un numero.

Il y a un besoin sur l'appareil ou l'in installation.

Contactez vous installateur ou notre service clients.

L'appareil affiche --- au lieu de la température mesurée par chaque sonde MINOR 500.

Il y a un problème de communication avec les sondes.

Contactez notre installer ou notre service clients.

L'appareil est sur le réglage de l'heure.

Il y a eu une coupure secteur pendant plus de 2 heures.

Réglez l'heure. Tous les autres réglages ont été conservés.

Aide

Le symbole et clignotent.

Vousetes en abaisissement tarifaire.

Reportez-vous au chapitre Tarif tempo.

Lors du réglage de l'heure, le réglage des jours n'est pas proposé.

You estes en programmation journaliere.

Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre installerateur ou notre service clients.

La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.

La consommation affichée sur votre apparéil est une valeur indicative non contractuelle et ne saurait enaucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.

Reportez-vous à la notice d'installation pour vérifier le coût des Kwh ou contactez votre installer ou notre service clients.

Les éléments de chauffe sont en Hors-Gel

Voues etes sur le mode programmation,le mode absence ou le reglage de l'heure.

Tournez la molette pour selectionner un autre mode.

Pb --- apparait a I'ecran.

Problème sur le raccordement d'un élément de chauffe.

Contactez votre installer ou notre service clients.

L'appareil affiche HEAT

Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".

Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i.

La température affichée ne correspond pas à la température mesurée dans la piece (thermomètre).

Une correction est possible.

Reportez-vous à la notice d'installation ou contactez votre installerateur ou notre service clients.
