| Intitulé | Description |
|---|---|
| Type de produit | Thermostat programmable sans fil |
| Caractéristiques techniques principales | Compatible avec les systèmes de chauffage central, régulation de température par fil pilote, programmation hebdomadaire. |
| Alimentation électrique | Fonctionne avec des piles AA (non incluses) |
| Dimensions approximatives | 120 x 80 x 30 mm |
| Poids | Environ 200 g |
| Compatibilités | Compatible avec la plupart des chaudières à gaz, fioul et systèmes électriques |
| Type de batterie | Piles alcalines AA |
| Tension | 1,5 V |
| Puissance | Consommation très faible, environ 0,5 W en fonctionnement |
| Fonctions principales | Programmation de la température, affichage LCD, mode éco, mode confort |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service client Delta Dore |
| Sécurité | Conforme aux normes de sécurité électrique, protection contre les surcharges |
| Informations générales utiles | Installation facile, nécessite un emplacement à proximité de la chaudière, garantie de 2 ans |
FOIRE AUX QUESTIONS - TYBOX 130 DELTA DORE
Questions des utilisateurs sur TYBOX 130 DELTA DORE
Si vos convecteurs ne fonctionnent pas avec le thermostat DELTA DORE TYBOX 130, plusieurs causes peuvent expliquer ce problème. Voici les points à vérifier pour identifier et résoudre la panne :
1. Vérification de l'alimentation électrique
- Assurez-vous que les convecteurs sont bien branchés et alimentés en électricité.
- Vérifiez que les disjoncteurs ou fusibles liés aux convecteurs ne sont pas déclenchés ou grillés.
2. Contrôle des réglages du thermostat
- Vérifiez que le thermostat est bien en mode chauffage.
- Contrôlez la température de consigne : elle doit être réglée au-dessus de la température ambiante pour que le chauffage se déclenche.
- Assurez-vous que la programmation horaire ne bloque pas la mise en marche des convecteurs (par exemple, un mode "vacances" ou une plage horaire sans chauffage).
3. Inspection des convecteurs
- Vérifiez que les convecteurs ne sont pas obstrués par des objets ou de la poussière, ce qui pourrait empêcher leur fonctionnement normal.
- Assurez-vous que les convecteurs eux-mêmes ne présentent pas de défauts techniques (bruit anormal, absence de chauffe malgré alimentation).
4. Redémarrage du thermostat
- Éteignez puis rallumez le thermostat pour réinitialiser ses fonctions.
- Parfois, un redémarrage peut résoudre un problème de communication entre le thermostat et les convecteurs.
Si après ces vérifications les convecteurs ne fonctionnent toujours pas, il est possible qu'un problème technique plus complexe soit en cause, nécessitant une intervention spécialisée.
Dans le schéma électrique du thermostat DELTA DORE TYBOX 130, les lettres C, T et R correspondent à des bornes ou connexions spécifiques, chacune ayant un rôle précis :
- C (Commun) : Cette borne représente généralement le fil commun. Elle sert de point de retour ou de référence dans le circuit électrique du thermostat, permettant d'assurer la continuité et la bonne alimentation des composants internes.
- T (Thermistance ou sonde de température) : Cette borne est dédiée à la connexion de la sonde de température. La sonde mesure la température ambiante et transmet cette information au thermostat pour réguler le chauffage ou la climatisation.
- R (Alimentation ou Phase) : Cette borne correspond souvent à l'alimentation électrique, généralement la phase (230 V). Elle fournit l'énergie nécessaire au fonctionnement du thermostat.
Ces désignations permettent de connecter correctement le thermostat dans votre installation électrique pour assurer un fonctionnement optimal et sécurisé. Il est important de respecter ces indications lors du câblage pour éviter tout dysfonctionnement ou risque électrique.
Lorsque l'affichage "conf" clignote sur votre thermostat DELTA DORE TYBOX 130, cela indique que l'appareil est en mode de configuration. Ce mode permet de régler différents paramètres du thermostat.
Que faire lorsque "conf" clignote ?
- Vérifiez que vous souhaitez modifier les réglages : Le mode configuration est activé pour ajuster les paramètres comme la température, les horaires ou d'autres options.
- Accéder aux réglages : Généralement, vous pouvez appuyer sur le bouton de réglage ou de configuration pendant quelques secondes pour entrer ou naviguer dans ce mode.
- Effectuez les modifications nécessaires : Suivez les indications à l'écran pour ajuster les paramètres souhaités.
- Quittez le mode configuration : Pour sortir de ce mode et revenir à l'affichage normal, appuyez à nouveau sur le bouton de configuration ou attendez quelques instants sans action.
Si vous ne souhaitez pas modifier les réglages, il est possible que le thermostat soit resté bloqué en mode configuration. Dans ce cas, essayer d'appuyer brièvement sur le bouton de configuration ou redémarrer l'appareil peut aider à revenir à l'affichage normal.
Pour activer et régler le chauffage avec votre thermostat DELTA DORE TYBOX 130, suivez les étapes ci-dessous :
1. Allumer le thermostat
Appuyez sur le bouton d'alimentation si le thermostat est éteint pour le mettre en marche.
2. Sélectionner le mode chauffage
- Appuyez sur le bouton Mode ou Mode de fonctionnement jusqu'à ce que l'écran affiche Chauffage ou un symbole représentant le chauffage (comme une flamme).
3. Régler la température souhaitée
- Utilisez les boutons + et - pour augmenter ou diminuer la température de consigne.
- Assurez-vous que la température réglée est supérieure à la température ambiante pour que le chauffage s'enclenche.
4. Vérifier le fonctionnement
- Une fois la température réglée, le thermostat doit activer le système de chauffage.
- Sur l'écran, un indicateur peut signaler que le chauffage est en marche.
5. Conseils supplémentaires
- Si le chauffage ne démarre pas, vérifiez que votre chaudière ou système de chauffage est bien alimenté et opérationnel.
- Assurez-vous que le thermostat est correctement connecté au système de chauffage.
En suivant ces étapes, vous pourrez facilement mettre en marche et ajuster le chauffage avec votre thermostat DELTA DORE TYBOX 130.
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TYBOX 130 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TYBOX 130 de la marque DELTA DORE.
MODE D'EMPLOI TYBOX 130 DELTA DORE

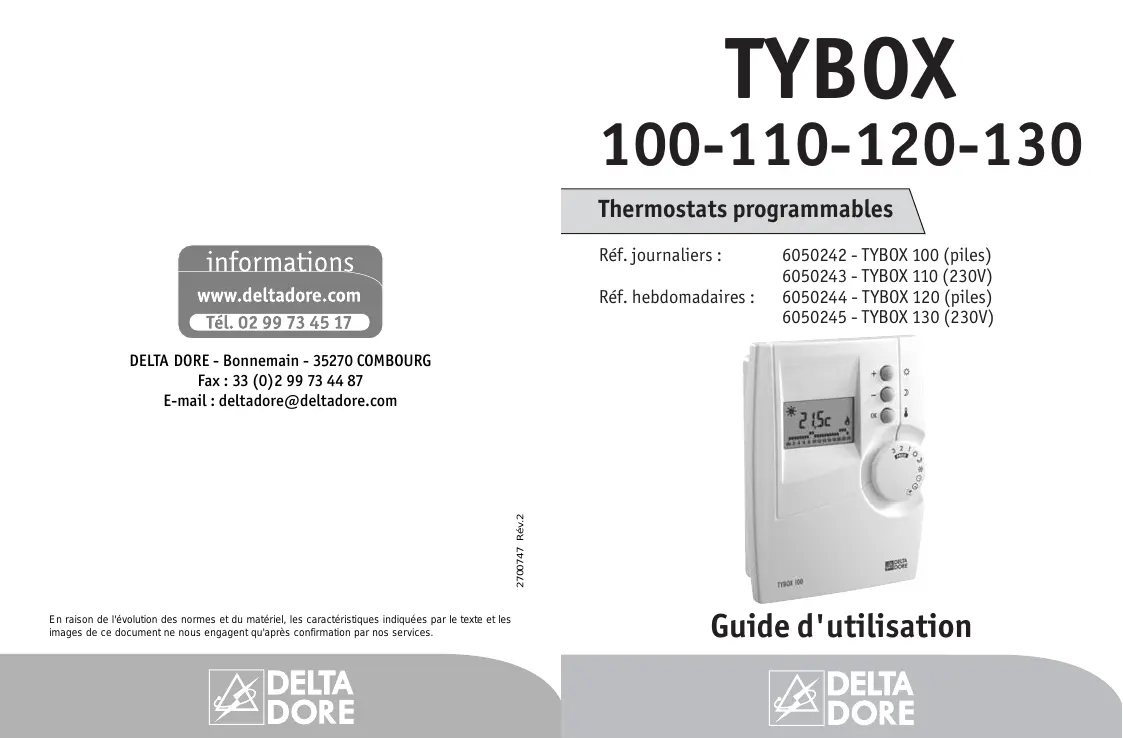

TYBOX 100-110-120-130 Thermostats programmables Réf. journaliers : Réf. hebdomadaires : 6050242 - TYBOX 100 (piles) 6050243 - TYBOX 110 (230V) 6050244 - TYBOX 120 (piles) 6050245 - TYBOX 130 (230V) 2700747 Rév.2 DELTA DORE - Bonnemain - 35270 COMBOURG Fax : 33 (0)2 99 73 44 87 E-mail : deltadore@deltadore.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. Guide d'utilisation Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur. Sommaire Ce guide est commun à plusieurs produits dont voici le détail : Présentation ... p 3 Utilisation ... p 5 - Tybox 100 : Thermostat alimentation par piles - Tybox 110 : Thermostat alimentation 230 V - Tybox 120 : Thermostat alimentation par piles - Tybox 130 : Thermostat alimentation 230 V programmable journalier, programmable journalier, programmable hebdomadaire, programmable hebdomadaire, Mise à l’heure.................................................. p 5 Visualisation de la température ambiante ............. p 5 Confort permanent........................................... p 6 Economie permanent........................................ p 6 Mode Arrêt ..................................................... p 6 Hors gel permanent.......................................... p 7 Mode automatique (PROG 1, 2, 3 ou AUTO)............ p 7 Dérogation à retour automatique ........................ p 8 Programmation ... p 9

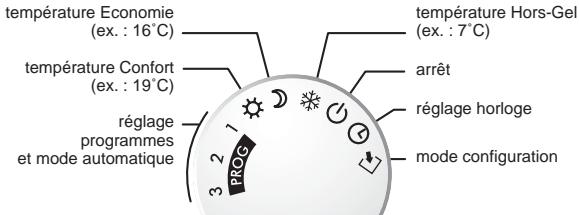

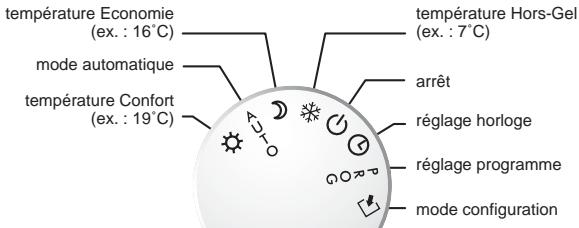

Présentation Le sélecteur Les températures pré-définies Il permet d’accéder à l’ensemble des fonctions du produit : - choisir un des modes permanents (Hors gel, Confort, Economie, Arrêt) - modifier un programme - régler les températures (Confort, Economie ou Hors gel) - régler l’heure ou configurer le produit. Tybox 100 et 110 (programmation journalière) température Economie (ex. : 16˚C) température Hors-Gel (ex. : 7˚C) température Confort (ex. : 19˚C) arrêt Pour plus de simplicité, ce thermostat utilise 3 températures pré-définies par l’utilisateur : Confort , Economie et Hors-Gel En fonction de la saison et de votre activité, vous pouvez choisir leur utilisation de manière permanente ou alternée. Fonctionnement normal En utilisation normale, le thermostat régule la température en fonction de vos choix. Il mesure la température ambiante et choisit de déclencher la mise en marche ou l’arrêt du chauffage. réglage horloge réglage programmes et mode automatique mode configuration Tybox 120 et 130 (programmation hebdomadaire) température Economie (ex. : 16˚C) température Hors-Gel (ex. : 7˚C) mode automatique arrêt température Confort (ex. : 19˚C) réglage horloge Le témoin de chauffage indique que le thermostat autorise l’enclenchement de la chaudière ou des convecteurs. Sur le récepteur, le témoin s’allume au même moment. En cas d’utilisation avec des convecteurs ou des radiateurs eau chaude avec robinets thermostatiques, la température de confort de la pièce est directement déterminée par le réglage sur l’élément de chauffe (voir § “Mise en service” du guide d’installation : C2). réglage programme mode configuration
Utilisation Confort permanent Mise à l’heure Mettez le sélecteur sur Appuyez sur
pour régler l’heure. uniquement pour Tybox 120 et 130 Appui bref : avance au pas de 1 minute Appui maintenu : avance rapide Dans le cas des Tybox 120 et 130 (programmation hebdomadaire), chaque passage à 24h00 vous permet de changer de jour. Dans le mode “réglage de l’heure”, le chauffage est à l’arrêt. Visualisation de la température ambiante En fonctionnement normal (modes automatique ou PROG 1, 2, 3, Confort, Economie et Hors-Gel), le thermostat affiche la température choisie (consigne). Dans tous les modes sauf PROG (120-130), vous pouvez visualiser la température ambiante momentanément en appuyant sur la touche . Il est possible d’inverser cet affichage, c’est à dire d’afficher la température ambiante en mode automatique. Pour cela, se reporter au mode configuration C1 du guide d’installation.
Température à utiliser lorsque vous êtes chez vous (pré-réglée à 19°C). Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Economie permanent Température à utiliser lorsque vous êtes hors de votre habitation ou pendant la nuit (pré-réglée à 16°C). Une température de confort minimum est maintenue permettant des économies d’énergie. Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Arrêt Mise en arrêt pour stopper le chauffage durant l’été. Utilisation : Mettez le sélecteur sur . Le chauffage ne se déclenchera plus, quelle que soit la température.
Utilisation Hors gel permanent Température minimum pour éviter les risques dus au gel (pré-réglée à 7°C), à utiliser lors d’absences prolongées. Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Mode automatique (AUTO ou PROG 1,2,3) En mode automatique, le programme choisit heure par heure la bonne température : Confort ou Economie. Mettez le sélecteur sur AUTO (120-130) ou PROG 1, 2 ou 3 (100-110). La configuration du programme s’affiche et la tranche horaire courante clignote. Dérogation à retour automatique A partir du mode AUTO (120-130) ou PROG 1, 2 ou 3 (100110), vous pouvez modifier la température jusqu’au prochain changement du programme. Exemple : Le thermostat suit le programme en cours. Il est 12h, le thermostat régule sur la température Economie. Vous souhaitez avoir du confort, appuyez sur la touche La période de dérogation ainsi que le symbole Confort clignotent au bout de 3 sec. Pour annuler la dérogation, appuyez sur la touche Pour régler les températures Confort et Economie, mettez le sélecteur sur et réglez la température à l’aide des touches
Programmation Pour Tybox 100-110 (Journaliers) Mettez le sélecteur sur PROG 1, 2 ou 3 selon le programme à modifier. Appuyez environ 3 sec. sur la touche jusqu’à ce que le programme s’affiche. Le 1er créneau horaire clignote. Appuyez sur pour 1h de Confort. Appuyez sur pour 1h d’économie. Recommencez pour chaque créneau horaire. Appuyez sur pour valider. Exemple : modifiez la programmation du mercredi pour avoir une température confort de 13h l’après-midi à 22h le soir. PROG : mode programmation, 2 X : sélectionnez Mercredi, 13 X : le matin avant 13 h en Economie, 9 X : 13h à 22h en Confort,
: 22h à minuit en Economie, 1 X : validez le réglage, AUTO : revenez en mode automatique. Pour Tybox 120-130 (Hebdomadaires) Le programme hebdomadaire est pré-enregistré et peut être personnalisé à tout moment : Mettez le sélecteur sur PROG. Le programme du lundi s’affiche et le 1er créneau horaire clignote. Appuyez sur pour 1h de Confort. Appuyez sur pour 1h d’économie. Recommencez pour chaque créneau horaire. Appuyez sur pour valider et passer au jour suivant. Pour revenir en mode automatique, mettez le sélecteur sur AUTO.
Programmation rapide (uniquement pour 120-130) Vous pouvez affecter au jour suivant la même programmation que le jour en cours. Exemple : Programme du lundi effectué. Pour appliquer au mardi le programme du lundi, appuyez environ 2 sec. sur la touche . Le programme est recopié.
