Retrouvez gratuitement la notice de l'appareil TYBOX 100 DELTA DORE au format PDF.
| Type de produit | Thermostat programmable sans fil |
|---|---|
| Caractéristiques techniques principales | Thermostat à affichage LCD, programmation hebdomadaire, réglage de la température par zone |
| Alimentation électrique | Fonctionne avec 2 piles AA (non incluses) |
| Dimensions approximatives | Dimensions : 85 x 85 x 30 mm |
| Poids | Environ 200 g |
| Compatibilités | Compatible avec les chaudières à gaz, fioul et pompes à chaleur |
| Type de batterie | Piles alcalines AA |
| Tension | 1,5 V |
| Puissance | Consommation faible, en veille : < 0,5 W |
| Fonctions principales | Programmation, mode éco, mode confort, affichage de la température ambiante |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées limitée, consulter le fabricant pour les réparations |
| Sécurité | Conforme aux normes de sécurité en vigueur, ne pas exposer à l'eau |
| Informations générales utiles | Installation facile, nécessite un emplacement à proximité de la chaudière |
FOIRE AUX QUESTIONS - TYBOX 100 DELTA DORE
Questions des utilisateurs sur TYBOX 100 DELTA DORE
Pour associer votre thermostat DELTA DORE TYBOX 100 à votre chaudière, suivez les étapes ci-dessous :
Étapes d'association du thermostat TYBOX 100 à la chaudière
- Préparation : Assurez-vous que la chaudière est éteinte avant de commencer la procédure d'association.
- Allumer le thermostat : Mettez sous tension votre thermostat TYBOX 100 et accédez au menu principal.
- Accéder au mode d'association : Dans le menu, recherchez l'option nommée "Association", "Appairage" ou "Configuration" pour démarrer la liaison avec la chaudière.
- Activer le mode d'association : Sélectionnez cette option et suivez les instructions à l'écran, qui peuvent inclure de maintenir un bouton appuyé pendant quelques secondes pour lancer la recherche de la chaudière.
- Mettre la chaudière en mode association : Pendant que le thermostat est en mode d'association, allumez la chaudière. Celle-ci doit détecter automatiquement le thermostat et établir la connexion.
- Vérification : Une fois l'association terminée, testez le contrôle en ajustant la température sur le thermostat et en vérifiant que la chaudière réagit correctement (mise en marche ou arrêt selon la consigne).
Si l'association ne s'effectue pas, vérifiez la compatibilité entre votre chaudière et le thermostat, la portée radio, et assurez-vous que les piles du thermostat sont suffisamment chargées.
Pour savoir quand il est nécessaire de changer les piles de votre thermostat DELTA DORE TYBOX 100, voici les principaux signes à surveiller :
- Icône ou message d'alerte sur l'écran : Le thermostat affiche généralement un symbole de pile faible ou un message indiquant que les piles doivent être remplacées.
- Affichage faible ou éteint : Si l'écran devient plus pâle, moins lumineux ou s'éteint, cela peut indiquer que les piles sont presque déchargées.
- Fonctionnement anormal : Des réponses lentes, des réglages qui ne s'enregistrent pas ou des comportements erratiques du thermostat peuvent aussi être causés par des piles faibles.
Il est conseillé de remplacer les piles dès que vous observez un de ces signes pour garantir le bon fonctionnement continu de votre thermostat.
Le clignotement du boîtier de votre thermostat DELTA DORE TYBOX 100 peut indiquer plusieurs situations ou problèmes. Voici les causes les plus courantes et les solutions associées :
1. Vérification de l'alimentation
- Assurez-vous que le thermostat est correctement alimenté. Si votre modèle fonctionne avec des piles, vérifiez leur état et remplacez-les si elles sont faibles ou usées.
- Si le thermostat est branché sur le secteur, contrôlez que la connexion électrique est stable et que le disjoncteur n’a pas sauté.
2. Mode de fonctionnement ou attente d'action
- Le clignotement peut signifier que le thermostat est en mode programmation ou qu’il attend une confirmation de réglage de votre part.
- Vérifiez l’écran pour voir si un message ou une icône indique une action à réaliser.
3. Problème de communication avec le système de chauffage
- Si le thermostat est connecté à un système de chauffage, un clignotement peut signaler une erreur de communication.
- Contrôlez les câbles et connexions entre le thermostat et la chaudière ou le système de chauffage.
4. Réinitialisation du thermostat
- Si le clignotement persiste sans raison apparente, essayez de réinitialiser le thermostat pour rétablir son fonctionnement normal.
- Pour cela, coupez l’alimentation, attendez quelques secondes, puis rallumez l’appareil.
5. En cas de persistance du problème
- Si aucune des étapes précédentes ne résout le clignotement, il est conseillé de contacter le service client DELTA DORE pour une assistance technique.
En résumé, le clignotement est souvent un indicateur d’alerte ou d’état du thermostat. Une vérification de l’alimentation, des réglages et des connexions permet généralement de résoudre le problème.
Pour réinitialiser et remettre à zéro votre thermostat DELTA DORE TYBOX 100, suivez les étapes ci-dessous :
Étapes pour réinitialiser le thermostat TYBOX 100 :
- Accéder au menu principal :
Appuyez sur le bouton Menu ou OK pour entrer dans les paramètres du thermostat. - Naviguer dans les options :
Utilisez les flèches haut et bas pour faire défiler les options jusqu'à trouver Réglages ou Configuration. - Réinitialiser les réglages :
Recherchez une option nommée Réinitialiser ou Restaurer les paramètres d'usine et sélectionnez-la. - Confirmer la réinitialisation :
Confirmez votre choix en sélectionnant Oui ou OK. Le thermostat reviendra alors à ses paramètres d'origine. - Régler la température :
Après la réinitialisation, ajustez la température souhaitée à l'aide des flèches. - Sauvegarder les réglages :
Appuyez sur OK ou Menu pour enregistrer et sortir du menu.
Conseils supplémentaires :
- Vérifiez le mode de fonctionnement : Assurez-vous que le thermostat est bien en mode chauffage ou refroidissement selon vos besoins.
- Réglez l'horloge : Une heure et une date correctes sont importantes pour le bon fonctionnement des programmes automatiques.
En suivant ces étapes, votre thermostat TYBOX 100 sera remis à zéro et prêt à être configuré selon vos préférences.
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TYBOX 100 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TYBOX 100 de la marque DELTA DORE.
MODE D'EMPLOI TYBOX 100 DELTA DORE

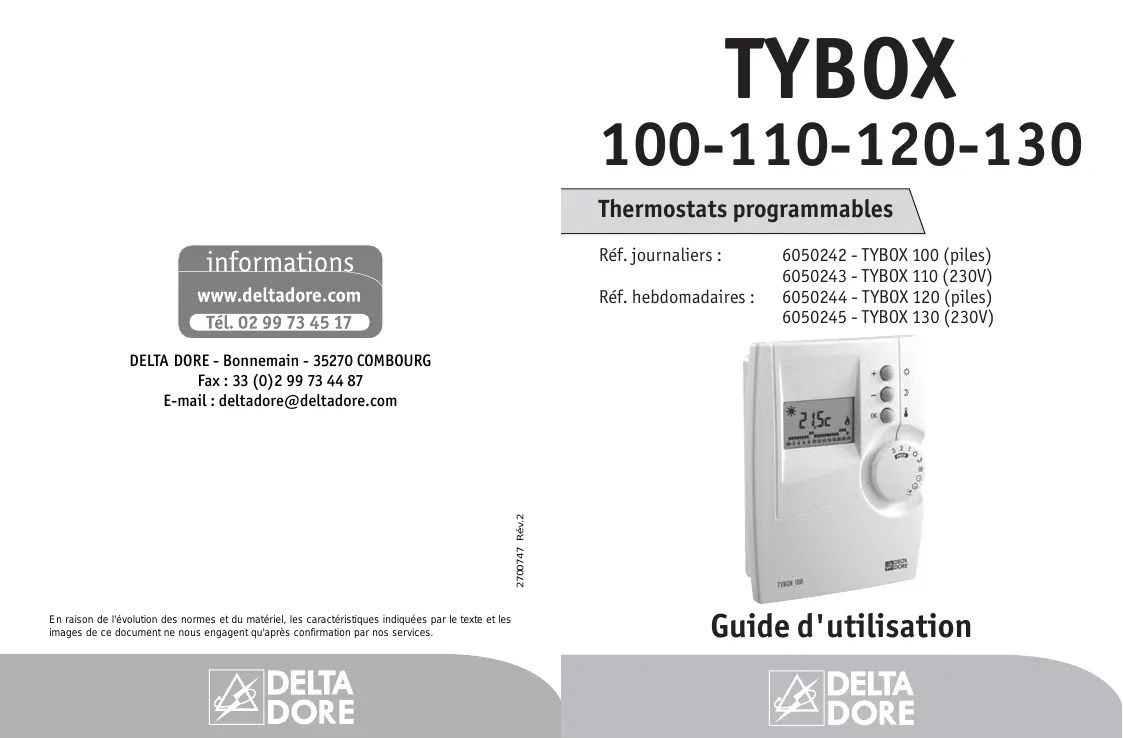

TYBOX 100-110-120-130 Thermostats programmables Réf. journaliers : Réf. hebdomadaires : 6050242 - TYBOX 100 (piles) 6050243 - TYBOX 110 (230V) 6050244 - TYBOX 120 (piles) 6050245 - TYBOX 130 (230V) 2700747 Rév.2 DELTA DORE - Bonnemain - 35270 COMBOURG Fax : 33 (0)2 99 73 44 87 E-mail : deltadore@deltadore.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. Guide d'utilisation Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur. Sommaire Ce guide est commun à plusieurs produits dont voici le détail : Présentation ... p 3 Utilisation ... p 5 - Tybox 100 : Thermostat alimentation par piles - Tybox 110 : Thermostat alimentation 230 V - Tybox 120 : Thermostat alimentation par piles - Tybox 130 : Thermostat alimentation 230 V programmable journalier, programmable journalier, programmable hebdomadaire, programmable hebdomadaire, Mise à l’heure.................................................. p 5 Visualisation de la température ambiante ............. p 5 Confort permanent........................................... p 6 Economie permanent........................................ p 6 Mode Arrêt ..................................................... p 6 Hors gel permanent.......................................... p 7 Mode automatique (PROG 1, 2, 3 ou AUTO)............ p 7 Dérogation à retour automatique ........................ p 8 Programmation ... p 9
Présentation Le sélecteur Les températures pré-définies Il permet d’accéder à l’ensemble des fonctions du produit : - choisir un des modes permanents (Hors gel, Confort, Economie, Arrêt) - modifier un programme - régler les températures (Confort, Economie ou Hors gel) - régler l’heure ou configurer le produit. Tybox 100 et 110 (programmation journalière) température Economie (ex. : 16˚C) température Hors-Gel (ex. : 7˚C) température Confort (ex. : 19˚C) arrêt Pour plus de simplicité, ce thermostat utilise 3 températures pré-définies par l’utilisateur : Confort , Economie et Hors-Gel En fonction de la saison et de votre activité, vous pouvez choisir leur utilisation de manière permanente ou alternée. Fonctionnement normal En utilisation normale, le thermostat régule la température en fonction de vos choix. Il mesure la température ambiante et choisit de déclencher la mise en marche ou l’arrêt du chauffage. réglage horloge réglage programmes et mode automatique mode configuration Tybox 120 et 130 (programmation hebdomadaire) température Economie (ex. : 16˚C) température Hors-Gel (ex. : 7˚C) mode automatique arrêt température Confort (ex. : 19˚C) réglage horloge Le témoin de chauffage indique que le thermostat autorise l’enclenchement de la chaudière ou des convecteurs. Sur le récepteur, le témoin s’allume au même moment. En cas d’utilisation avec des convecteurs ou des radiateurs eau chaude avec robinets thermostatiques, la température de confort de la pièce est directement déterminée par le réglage sur l’élément de chauffe (voir § “Mise en service” du guide d’installation : C2). réglage programme mode configuration
Utilisation Confort permanent Mise à l’heure Mettez le sélecteur sur Appuyez sur
pour régler l’heure. uniquement pour Tybox 120 et 130 Appui bref : avance au pas de 1 minute Appui maintenu : avance rapide Dans le cas des Tybox 120 et 130 (programmation hebdomadaire), chaque passage à 24h00 vous permet de changer de jour. Dans le mode “réglage de l’heure”, le chauffage est à l’arrêt. Visualisation de la température ambiante En fonctionnement normal (modes automatique ou PROG 1, 2, 3, Confort, Economie et Hors-Gel), le thermostat affiche la température choisie (consigne). Dans tous les modes sauf PROG (120-130), vous pouvez visualiser la température ambiante momentanément en appuyant sur la touche . Il est possible d’inverser cet affichage, c’est à dire d’afficher la température ambiante en mode automatique. Pour cela, se reporter au mode configuration C1 du guide d’installation.
Température à utiliser lorsque vous êtes chez vous (pré-réglée à 19°C). Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Economie permanent Température à utiliser lorsque vous êtes hors de votre habitation ou pendant la nuit (pré-réglée à 16°C). Une température de confort minimum est maintenue permettant des économies d’énergie. Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Arrêt Mise en arrêt pour stopper le chauffage durant l’été. Utilisation : Mettez le sélecteur sur . Le chauffage ne se déclenchera plus, quelle que soit la température.
Utilisation Hors gel permanent Température minimum pour éviter les risques dus au gel (pré-réglée à 7°C), à utiliser lors d’absences prolongées. Utilisation : Mettez le sélecteur sur Appuyez sur pour modifier la température. Mode automatique (AUTO ou PROG 1,2,3) En mode automatique, le programme choisit heure par heure la bonne température : Confort ou Economie. Mettez le sélecteur sur AUTO (120-130) ou PROG 1, 2 ou 3 (100-110). La configuration du programme s’affiche et la tranche horaire courante clignote. Dérogation à retour automatique A partir du mode AUTO (120-130) ou PROG 1, 2 ou 3 (100110), vous pouvez modifier la température jusqu’au prochain changement du programme. Exemple : Le thermostat suit le programme en cours. Il est 12h, le thermostat régule sur la température Economie. Vous souhaitez avoir du confort, appuyez sur la touche La période de dérogation ainsi que le symbole Confort clignotent au bout de 3 sec. Pour annuler la dérogation, appuyez sur la touche Pour régler les températures Confort et Economie, mettez le sélecteur sur et réglez la température à l’aide des touches
Programmation Pour Tybox 100-110 (Journaliers) Mettez le sélecteur sur PROG 1, 2 ou 3 selon le programme à modifier. Appuyez environ 3 sec. sur la touche jusqu’à ce que le programme s’affiche. Le 1er créneau horaire clignote. Appuyez sur pour 1h de Confort. Appuyez sur pour 1h d’économie. Recommencez pour chaque créneau horaire. Appuyez sur pour valider. Exemple : modifiez la programmation du mercredi pour avoir une température confort de 13h l’après-midi à 22h le soir. PROG : mode programmation, 2 X : sélectionnez Mercredi, 13 X : le matin avant 13 h en Economie, 9 X : 13h à 22h en Confort,
: 22h à minuit en Economie, 1 X : validez le réglage, AUTO : revenez en mode automatique. Pour Tybox 120-130 (Hebdomadaires) Le programme hebdomadaire est pré-enregistré et peut être personnalisé à tout moment : Mettez le sélecteur sur PROG. Le programme du lundi s’affiche et le 1er créneau horaire clignote. Appuyez sur pour 1h de Confort. Appuyez sur pour 1h d’économie. Recommencez pour chaque créneau horaire. Appuyez sur pour valider et passer au jour suivant. Pour revenir en mode automatique, mettez le sélecteur sur AUTO.
Programmation rapide (uniquement pour 120-130) Vous pouvez affecter au jour suivant la même programmation que le jour en cours. Exemple : Programme du lundi effectué. Pour appliquer au mardi le programme du lundi, appuyez environ 2 sec. sur la touche . Le programme est recopié.
