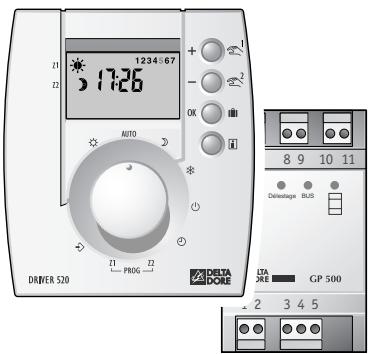

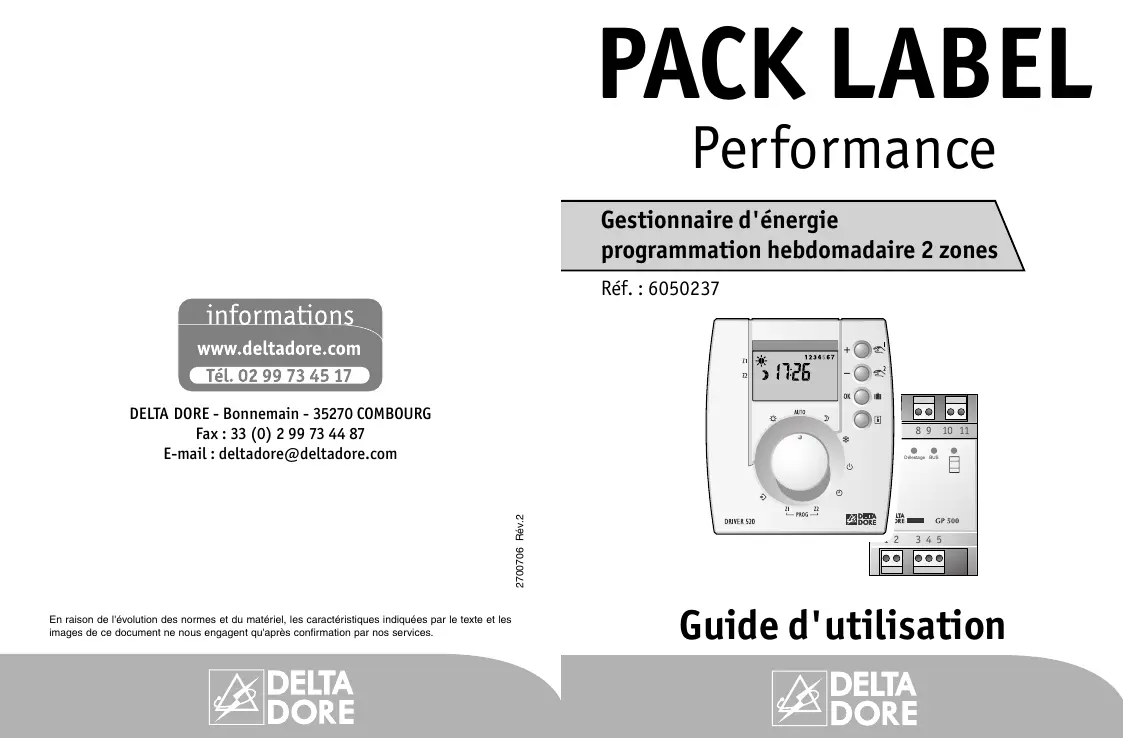

MODE D'EMPLOI PACK LABEL PERFORMANCE DELTA DORE
Gestionnaire d'énergie programmation hebdomadaire 2 zones
Réf.: 6050237
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
Guide d'utilisation
Présentation
Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.
Le PACK LABEL Performance optimise la gestion de l'énergie électrique dans votre habitation.
Il commande le chauffage sur deux zones différentes en fonction de vos souhaits et des périodes tarifaires EDF (jours rouges et blancs du tarif tempo).
Il réduit le coût de l'abonnement EDF et évite les disjonctions en coupant le chauffage quand la consommation électrique est trop importante (le délestage).
Il permet de connaître la consommation électrique totale.
Option TYWATT 500 (réf.: 6110014)
En fonction de votre installation, le TYWATT 500, associé au PACK LABEL, permet de connaître la consommation électrique (en kWh ou en Euros) du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électroménager...).
Option TYPHONE 500 (réf.: 6201029)
Associé au PACK LABEL, le TYPHONE 500 permet de connaître la température ambiante et de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.
Sommaire
Mise à l'heure. p. 5
Confort, Économie ou Hors-Gel permanent. p5
Mode automatique p. 6
Dérogation à l'automatique 6
Modifier la programmation. p 7
Hors-gel réglable / Mode Absence 8
Arrêt du chauffage 9
Modification du mode Économie. p 9
Modes spécifiques tarif tempo p. 9
Affichage de la température ambiante p 10
Affichage de la consommation en Euros..... p 10
Affichage de la consommation en kWh 11
Remise à zéro
Des indicateurs de consommation. p 12
Modification des coûts du kWh 12
Tableau de diagnostic. p. 13
Le fil pilote

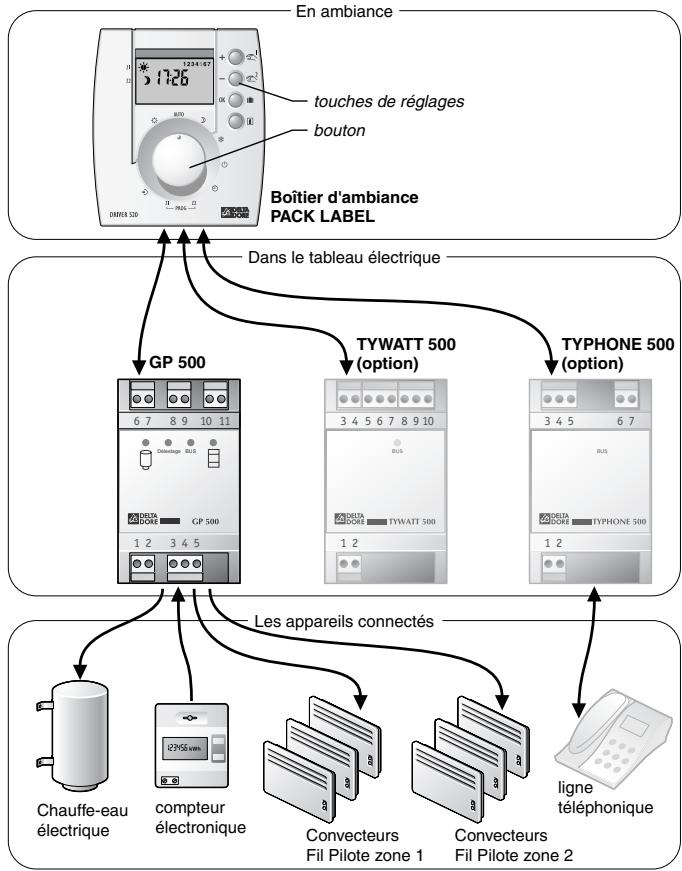

Pour commander le chauffage, le PACK LABEL utilise le fil pilote :
- indépendant de l'alimentation électrique du chauffage, il permet de transmettre les ordres Confort, Economie, Médio, Modéré, Hors-Gel ou Arrêt choisis par le PACK LABEL.
| Ordre envoyé
par le PACK LABEL | Température correspondante
sur l'élement de chauffe |
| Confort | Réglage Confort (molette thermostat) |
| Médio | -1°C par rapport au réglage
Confort (selon modulo) |
| Modérato | -2°C par rapport au réglage
Confort (selon modulo) |
| Economie | -3,5°C par rapport au réglage
Confort (selon modulo) |
| Hors-Gel ou | Hors-Gel fixe à 7°C ou 8°C (selon modulo) |
| Arrêt | Arrêt du chauffage |
- en fonction de l'ordre reçu, de son propre réglage et de la température dans la pièce où il est installé, chaque appareil de chauffage s'enclenchera.
Mise à l'heure
bouton sur ①
Appui bref : avance lente
Appui maintenu : avance rapide.
Le jour concerné clignote. Pour passer au jour suivant, maintenez la touche ⊕ ou ⊙ appuyée.

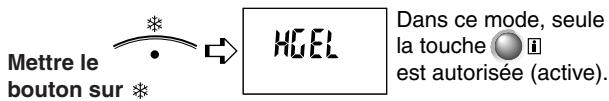

Hors-gel permanent
Pour maintenir une température minimum afin d'éviter les risques dus au gel (environ 7°C)

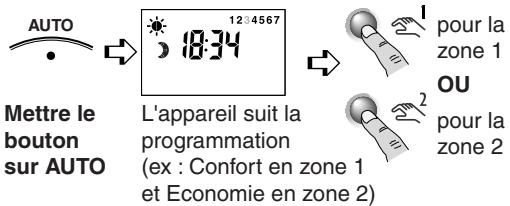

Mode automatique
bouton sur AUTO
L'appareil suit la programmation pour les deux zones.
Dérogation à retard automatique
Appuyez sur la touche de la zone désignée pour sélectionner une autre allure sur cette zone.
Après 3 sec. sans appui, le dessin représentant l'allure clignote.
La dérogation s'arrête au prochain changement de programme.
Les différences d'allures possibles (voir page 4) : Confort, Medio, Moderato, Economie
Pour annuler une dérogation en cours : appuyez sur la touche ≅ de la zone concernée jusqu'à ce que l'allure initiale s'affiche ou tournez le bouton sur une autre position.
Modifier la programmation
Pour la zone 1, mettre le bouton sur PROG Z1
Le 1er créneau horaire clignote.
1 h de comport
1 h de réduit
Recommencez pour chaque créneau horsaire.
Validation et passage au jour suivant. Recommencez pour chaque jour.
Ex.: Confort de 6h à 9h, de 12h à 14h et de 18h à 23h
Pour modifier la programmation de la zone 2, recommencez ces opérations en mettant le bouton sur la position PROG Z2.
Programmation rapide : pour attribuer à un jour la même programmation que le jour précédent, appuyez env. 2 sec. sur la touche OK. Le programme est alors recopié au jour concerné.

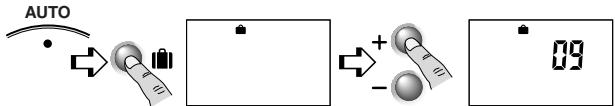

Hors-gel réglable (de 1 à 99 jours) - mode absence
Pour remettre automatiquement le chauffage en route après quelques jours d'absence.
À partir des modes Confort, Économie ou Automatique :
Mettre le bouton sur AUTO
Appuyez sur la touche. Si vous laissez l'affichage de la valise sans indication du nombre de jours, l'absence est permanente.
Réglez le nombre de jours d'absence. La valise clignote, le décompte commence.
Exemple : départ le 10 janvier, retour le 19 janvier, indiquez 09 jours. Le fonctionnement automatique reprendra le 19 janvier à 00H00.
À tout moment, il est possible de modifier le nombre de jours affiché en appuyant sur les touches ou .
Pour annuler le mode absence : appuyez sur la touche ou modifiez la position du bouton.
Dans le mode absence, le chauffage est en Hors-Gel et le chauffe-eau (ECS) à l'arrêt.
Arrêt du chauffage
Pour permettre l'arrêt du chauffage (en étape par exemple).
Mettre le
bouton sur
Modification du mode économie
Le mode Economie est normalement régé à -3,5°C par rapport au mode Confort. Il peut être modifié à -1°C ou -2°C. Lorsque Economie est demandé (dans un programme, en dérogation ou sur la position Economie) le niveau est celui que vous aurez choisi (voir Guide d'installation).
Modes spécifiques tarif tempo
Si vous êtes en tarif tempo, vous pouvez, lors de la configuration, programmer des modes spécifiques pour les jours Rouges ou Blancs (voir Guide d'installation):
Medio
Modérato
Economie
Lors du passage dans l'un de ces modes, le symbole Euro s'affiche.
Affichage de la température ambiente
Pour visualiser la température ambiente,
appuyez sur la touche
La température ambience s'affiche.
Affichage de la consommation en euros
Appuyez 2 fois sur la touche i
TOTAL s'affiche
Appuyez à nouveau sur la touche
La consommation TOTAL s'affiche en Euro
Pour revenir au mode normal, appuyez sur la touche [1].
Avec l'option TYWATT 500
Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES):
- après avoir affiché la consommation TOTAL, appuyez sur la touche i pour faire défiler les autres consommations.
Affichage de la consommation en kWh
3 sec.
Appuyez 3 sec. sur la touche i
La température d'ambiance puis TOTAL et kWh s'affichent
Puis, avec des appuis brefs sur la touche [1], faites défiler la consommation dans les différentes tranches tarifaires en kWh.
Tranches tarifaires en fonction de votre EDF :
| kWh | 1 | 2 | 3 | 4 | 5 | 6 |
| Double tariff | HC | HP | |
| tempo | HC Bleu | HP Bleu | HC Blanc | HP Blanc | HC Rouge | HP Rouge |
| EJP | Normal | Pointe EJP | |
HC: Heures Creuses
HP: Heures Pleines
Avec l'option TYWATT 500
Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES) s'affichera successivement dans les différentes tranches tarifaires en kWh après la consommation TOTAL.
Remise à zéro des indicateurs de consommation
Appuyez 2 fois sur [1] pour accéder à la remise à zéro des affichages en Euros.
Appuyez 3 sec. sur [1] pour accéder à la remise à zéro des affichages en kWh.
EFFAC
Appui prolongé (env. 10 sec.) sur la touche OK pour afficher l'écran "EFFAC". L'écran clignote 3 fois, l'indicateur est remis à zéro.
Modification des coûts du kwh
Le coût du kWh pour chaque tranche tarifaire a été enregistré dans le produit lors de sa fabrication. Pour être au plus juste, nous avons ajouté au prix du kWh la TVA et une taxe locale moyenne, soit 30% au total.
Pour modifier ces coûts :
- Tournez le bouton sur
- appuyez plusieurs fois sur ©k jusqu'à afficher CF6=0,
- appuyez sur ① pour afficher CF6=1,
- appuyez sur le coût de la première tranche s'affiche,
- pour modifier, appuyez sur ou ,
- pour passer la tranche suivante, appuyez sur
Tableau de diagnostic
| Problème | Diagnostic /Solutions |
| Rien n'apparaît sur l'écran du boîtier d'ambiance. | Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur. |
| L'indication € apparait. | Un réduit tarifaire interrupt le fonctionnement automatique.
Le mode de fonctionnement en réduit tarifaire est modifiable (§ Programmation tarifaire).
Les dérogations sont autorisées. |
| L'appareil affiche : | Défaut de communication avec le compteur électronique.
Vérifiez la liaison avec le compteur ou contactez votre installerateur. |
| L'écran clignote. | Il y a eu une coupure secteur prolongée.
Remettez votre compteil à l'heure. |
