WT120C - Éclairage PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire linéaire LED
Marque	Philips
Modèle	WT120C
Catégorie	Éclairage
Usage	Intérieur
Matériau	Aluminium et polycarbonate
Dimensions (L x l x H)	1200 x 50 x 70 mm
Poids	0.8 kg
Alimentation	220-240 V, 50/60 Hz
Puissance	20 W
Flux lumineux	2400 lm
Température de couleur	4000 K (neutre)
Indice de protection	IP20
Angle de faisceau	120°
Fonctions principales	Éclairage général, montage en surface ou suspendu
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant toute intervention. Ne pas couvrir le luminaire.
Pièces détachées et réparabilité	LED non remplaçable. Driver remplaçable.
Informations générales	Conforme aux normes CE.

FOIRE AUX QUESTIONS - WT120C PHILIPS

Comment installer le WT120C ?

Fixez le support mural au plafond ou au mur à l'aide des chevilles fournies. Clipsez le luminaire sur le support. Assurez-vous que l'alimentation est coupée avant le raccordement électrique.

Quelle est la puissance du WT120C ?

La puissance nominale est de 20 W, offrant un bon compromis entre luminosité et consommation.

Quelle température de couleur ?

La température de couleur est de 4000 K (blanc neutre), idéale pour un éclairage fonctionnel.

Est-il compatible avec un variateur ?

Non, ce modèle n'est pas dimable. Utilisez un interrupteur standard.

Peut-on le monter en extérieur ?

Non, l'indice de protection IP20 le destine uniquement à un usage intérieur sec.

Comment nettoyer le luminaire ?

Débranchez l'appareil, puis nettoyez avec un chiffon doux et sec. Évitez tout produit chimique.

Les LED sont-elles remplaçables ?

Non, les LED sont intégrées et non remplaçables. En cas de panne, le luminaire complet doit être changé.

Quelle est la garantie ?

La garantie standard est de 2 ans contre tout défaut de fabrication.

Est-il adapté pour un garage ?

Oui, son flux de 2400 lm et sa température neutre conviennent parfaitement aux garages et ateliers.

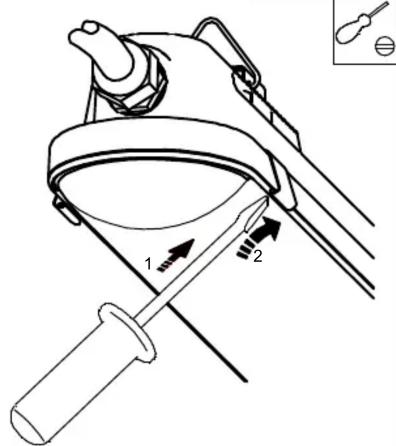

Comment remplacer le driver ?

Le driver est accessible après déclipse du diffuseur. Débranchez d'abord l'alimentation, déconnectez les fils et remplacez-le par un modèle identique.

MODE D'EMPLOI WT120C PHILIPS

PHILIPS

CoreLine Waterproof

WT120C

Technical line drawing of a mechanical component with exploded view and assembly details (no text or symbols)

220 V 240 V

50 Hz 60 Hz

Max. 35°C Min. -20°C

LIFETIME 50k HRS

IP65

IK08

GLOW WIRE 850 °C

	System light output (Lm)	Color temperature (K)
WT120C LED18S/840 PSD L600	2100	4000	0,93
WT120C LED22S/840 PSD L1200	2900	4000	1,53
WT120C LED40S/840 PSD L1200	4100	4000	1,53
WT120C LED34S/840 PSD L1500	3500	4000	1,82
WT120C LED60S/840 PSD L1500	6000	4000	1,82
WT120C LED80S/840 PSD L1500	8000	4000	1,82

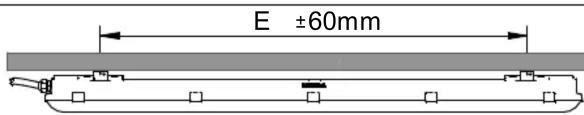

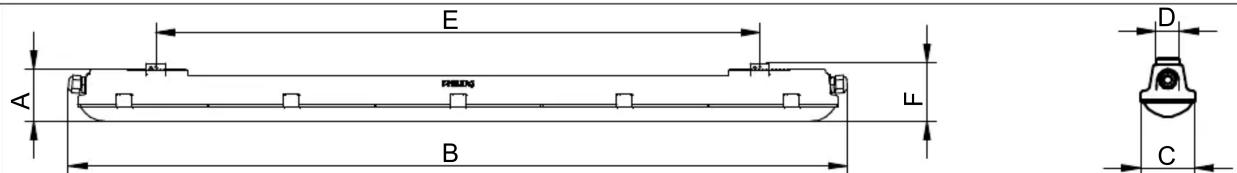

Type	Dimension (mm)						Nr. of clips
	A B C D E F
WT120C LED18S L600 661 388 6	82		87 38			96
WT120C LED22S L1200		1250			960 10
WT120C LED40S L1200
WT120C LED34S L1500		1530			1213		12
WT120C LED60S L1500
WT120C LED80S L1500

OPTIONAL ANTI-VANDAL MOUNTING

Intended for indoor use

Pure mechanical diagram showing a lever and pivot point without any text, numbers, or symbols

Torque wrench required!

Technical line drawing of a mechanical component with no visible text or symbols

1

I - DALI I if app
2 - DALI 2 if app

6

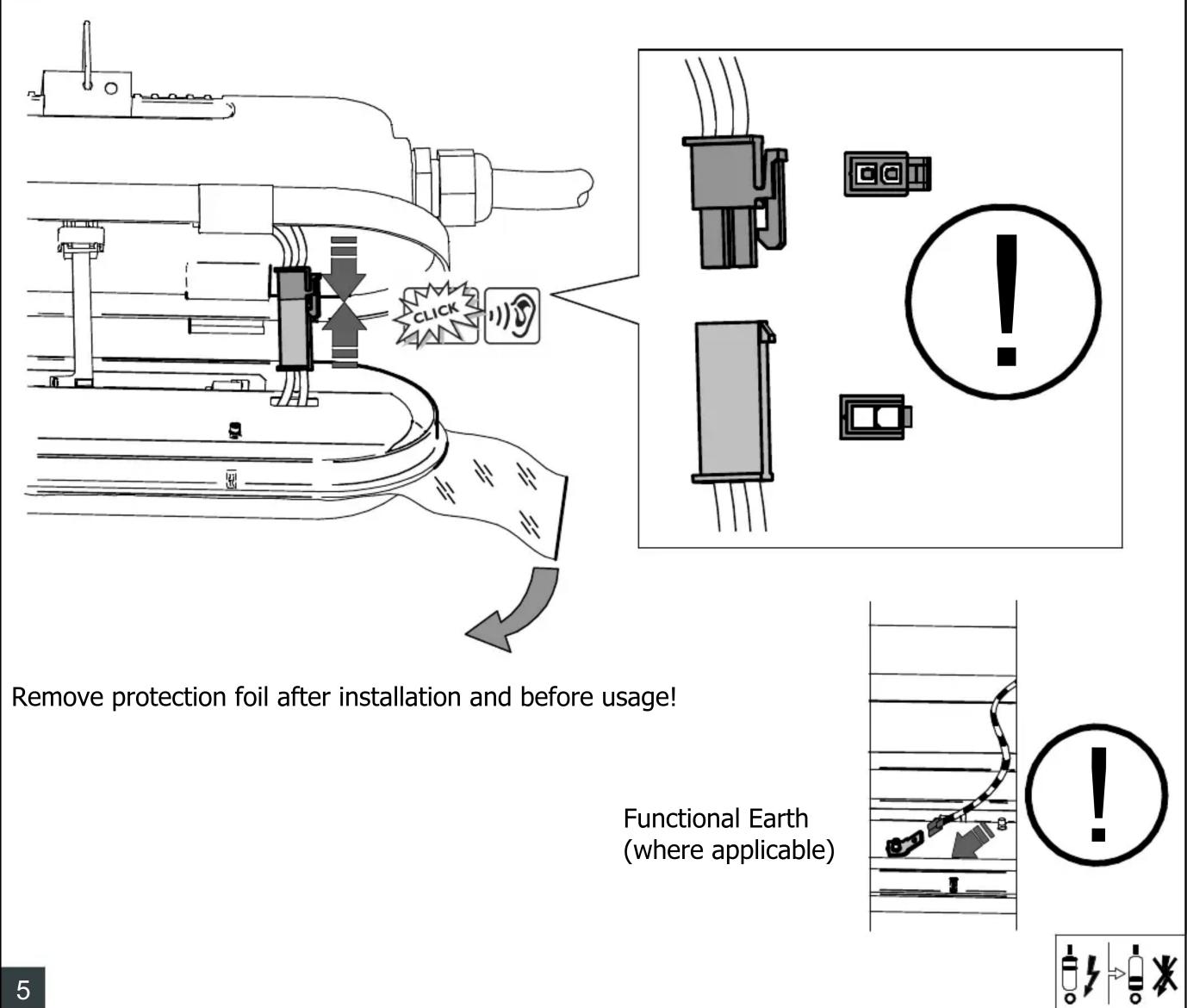

SERVICE (DRIVER REPLACEMENT)

Light source (LED) is non-user replaceable. The light source contained in this luminaire shall only be replaced by the manufacturer or his agent or a similar qualified person.

Do not touch electronic components!

Electronic components maybe under high voltage.

Caution, risk of electric shock

7

ATTENTION

OBSERVE PRECAUTIONS

FOR HANDLING

ELECTROSTATIC

SENSITIVE

DEVICES

LED18S LED22S LED34S LED40S LED60S	LED80S
Ipeak [A] 21 21 21 21 21 4,5
Twidth [μs] 280 280 280 280 280 1000
Max. Nr of products
Drivers / MCB 16A type B [max.] 24 24 24 24 24 18
Drivers / MCB 10A type B [max.] 15 15 15 15 15 11
Drivers / MCB 16A type C [max.] 40 40 40 40 40 30
Drivers / MCB 10A type C [max.] 24 24 24 24 24 18

Maintenance instructions

To assure the lighting quality of this unique LED lighting concept there are only a few instructions regarding the maintenance of this LED luminaire:

* Do not stare into LED light beam.
* The luminaire shall be installed by a qualified electrician and wired in accordance with the latest IEE electrical regulations or the national requirements.
* Above average concentration of sulfur effects the useful lifetime of the product. E.g: Light color changes from white to blue. Typically in chicken & pig farms.
