AX-5 - Appareil photo FUJI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo reflex 35 mm
Marque	Fuji
Modele	AX-5
Dimensions approx.	135 x 86 x 52 mm
Poids approx.	500 g (sans piles ni film)
Alimentation	2 piles LR44 ou SR44 1.5 V
Type de film	Film 35 mm (135 format)
Moteur	Entrainement automatique du film par moteur integre
Exposition	Automatique priorite ouverture et manuelle
Viseur	Viseur reflex avec depoli et télémètre
Obturateur	Plan focal electronique, vitesses de 1/1000 a 2 s
Retardateur	Integre, delai 10 s environ
Flash integre	Non
Monture d'objectif	Monture Fujica X
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Eviter tout contact avec l'eau. Utiliser un soufflet pour le depoussierage.
Securite	Ne pas exposer a des temperatures extremes. Retirer les piles en cas de non-utilisation prolongee. Tenir hors de portee des enfants.
Pieces detachees et reparabilite	Piles standard disponibles. Objectifs et accessoires compatibles avec la monture Fujica X. Revisions possibles par un technicien specialise.
Informations generales	Appareil reflex 35 mm avec exposition automatique et manuelle. Utilise un film standard 135. Convient aux photographes amateurs et semi-professionnels.

FOIRE AUX QUESTIONS - AX-5 FUJI

Comment charger le film dans le Fuji AX-5 ?

Ouvrez le dos de l'appareil en tirant le levier de rembobinage. Inserez la cartouche de film dans la chambre, tirez la languette sur le repère orange. Fermez le dos et faites avancer le film en appuyant sur le declencheur jusqu'a ce que le compteur indique 0.

Comment remplacer les piles du Fuji AX-5 ?

Les piles se trouvent dans le compartiment sous l'appareil. Ouvrez le couvercle a l'aide d'une piece de monnaie. Remplacez les deux piles LR44 ou SR44 en respectant la polarite indiquee.

Que faire si le moteur d'avance du film ne fonctionne pas ?

Verifiez d'abord que les piles sont correctement inserees et qu'elles ne sont pas dechargees. Si le probleme persiste, le moteur peut etre bloque par un film mal charge. Retirez le film et testez a vide. Si le moteur reste inactif, consultez un reparateur.

Comment regler la sensibilite ISO sur l'appareil ?

La sensibilite ISO se regle automatiquement via le codage DX de la cartouche de film. Pour un film sans code DX, utilisez la molette de compensation ISO situee autour du rebobinage.

Quel objectif utiliser avec le Fuji AX-5 ?

L'appareil utilise la monture Fujica X. Il est compatible avec les objectifs Fujinon XF et XR. Vous pouvez egalement utiliser des objectifs d'autres marques avec un adaptateur adequat.

Comment utiliser le retardateur ?

Appuyez sur le bouton de retardateur situe sur le boîtier. Un voyant rouge clignote pour indiquer le compte a rebours. La prise de vue se declenche automatiquement apres environ 10 secondes.

Que signifie le symbole de la pile dans le viseur ?

Le symbole de pile qui clignote indique que les piles sont faibles. Remplacez-les rapidement pour eviter un fonctionnement defectueux de l'obturateur et de l'exposition.

Comment nettoyer l'objectif du Fuji AX-5 ?

Utilisez un soufflet pour enlever la poussiere. Pour les traces persistantes, frottez doucement avec un chiffon microfibre et eventuellement un liquide de nettoyage special optique. Evitez de toucher le verre avec les doigts.

Puis-je utiliser un flash externe avec ce boîtier ?

Oui, l'appareil dispose d'une griffe porte-accessoire pour flash externe. Utilisez un flash compatible avec la monture Fuji ou un adaptateur. Le mode automatique gere la synchronisation.

Que faire si l'obturateur ne se declenche pas ?

Verifiez d'abord la presence et l'etat des piles. Ensuite, assurez-vous que le film n'est pas arrive en fin de rouleau (compteur a 36). Si l'appareil est en mode manuel, verifiez les reglages de vitesse et de diaphragme.

MODE D'EMPLOI AX-5 FUJI

Cette brochure a pour but de vous indiquer la manière exacte de vous servir du Fujica AX-5. Veuillez la lire attentivement.

Caractéristiques particulières 31

Nomenclature 32 Retromation à la prise de vue 33

1. Fixation de la courroie et mise en place

de l'appareil dans son étui 33

1. Montage et démontage d'objectifs 33

2. Chargement et vérification de la pile ..... 34

3. Chargement du film 35

4. Réglage de la sensibilité du film ..... 36

5. Tenue de l'appareil 36

Prise de vues à exposition automatique ..... 36

1. Nombres et lettres du sélecteur de

vitesse d'obturation 36

1. Choix du mode d'exposition ..... 37

2. Informations du viseur....38

3. Exposition automatique programmée . . . 38

4. Exposition automatique à priorité à

l'ouverture 39

1. Exposition automatique à priorite à

la vitesse 40

1. Mise au point 41
2. Bombinger du film 42

Fonctions de l'appareil 43

1. Gamme de mesure 43

2. Mémorisation d'exposition (AE Lock) ... 43

3. Exposition automatique à diaphragme

fermé 44

1. Exposition manuelle ..... 45

2. Compensation d'exposition ..... 45

3. Expositions multiples 46

4. Photographie à déclenchement retardé .. 47

5. Contrôle de la profondeur de champ .... 47

6. Photographie à l'infrarouge ..... 48

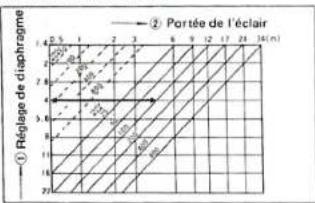

7. Photographie au flash 48

Utilisation des objectifs X-Fujinon et

adaptateurs de montage 51

1. Changement d'objectifs ..... 51

2. Types d'objectifs X-Fujinon

interchangeables 51

1. Utilisation des objectifs Fujinon à

monture à monture à vis Praktica ..... 52

Accessoires 53

Entretien de l'appareil 55

Fiche technique 56

Pour les illustrations et les tableaux reportez-vous à la brochure rédigée en anglais. Les chiffres entourés d'un cercle vous indiquent les pages correspondantes de celle-ci.

④ CARACTERISTIQUES PARTICULIERES

1. Exposition multi-modes à commutation rapide (exposition automatique priorité à la vitesse, priorité à l'ouverture, automatisme programmé, diaphragme fermé, flash automatique plus exposition manuelle).

2. Viseur "centre d'information" doté de 23 diodes lumineuses (LED) indiquant les vitesses et les ouvertures, plus indicateur de mode d'exposition pour effectuer les réglages tout en observant le sujet dans le viseur.

3. Commande électromagnétique et légère du déclencheur; avance automatique du film et prise de vues en continu à une cadence de 2 images/seconde avec l'auto-armeur Fujica X, équipement en option.

4. Possibilité d'élargissement des applications photographiques avec les accessoires facultatifs, notamment les flashes Fujica Auto Strobo 300X (nombre-guide 30) et Fujica Auto Strobo AZ et le dos-dateur Fujica.
5. La monture d'objectif Fujica X "à rotation réduite" (65°) permet le changement rapide des objectifs; elle accepte la gamme complète des nouveaux objectifs X-Fujinon interchangeables, du grand angle au téléobjectif, ainsi que tout autre objectif; elle permet donc de tirer tout le parti possible du système réflex mono-objectif (SLR).

⑤ NOMENCLATURE

(Gardez cette page ouverte lorsque vous consultez ce mode d'emploi.)

① Echelle de distance

② Repère de réglage à l'infrarouge

③ Verrou de sécurité

④ Repère d'automatisme (repère auto)

⑤. Echelle de profondeurs de chama

⑤ L'encle de prorondeur de champ ⑥ Bendra de distance et de distance

⑥ Repère de distance et de diaphragme ⑦ Reçu de diaphragme

⑦ Bague de diaphragme

6⑤ Indicateur de marche/arrêt/déclencheur retardé

(Fenêtre d'interrupteur principal)

⑨ Contrôle d'exposition fractionnée

⑩ Sélecteur de sensibilité

⑪ Verrouillage du sélecteur de sensibilité

1. Reuton et manivella de cambabines

813 Levier de marche/arrêt/déclencheur retardé(Interrupteur principal)

- 14 Repère de réglage de sensibilité

1. Contact sabot (synchro X)

2. 36 Versu du selectant du vitrass d'obtunique

⑩ venos ou selectior de vite ⑪ interventois de passiva

⑫ Interrupteur

• 18 Declencheur

⑲ Compteur d'images

•20 Sélecteur de vitesse d'obturation

• 21 Débravage de rembobinage du film

②. Lévier d'armement

1. Bank de vitesse d'interception

2) Repère de vitesse d'obturation

24 Fenêtre de vitesse d'obturation

, 2) Contacts spéciaux (pour flash électronique Auto

Strobo AZ et 300X)

25 Anneau de fixation de courrole

② Repère de montage d'objectif (point rouge)

② Couvercle du longueur de la pille

1. Ovravole du logement de la ple
2. Routon test de profondaux de chemo

2) Boulon test de profondeur de champ

(3) Leviers de commande du diaphragme

31 Prise de flash (synchro X)

③2 Monture Fujica X

③1 Verrou d'objectif

③0 Miroir à retour rapide

35 Front auto/manual

(2) Elgot auto/mander

② Axe de rembodinage du film

③ Levier de l'obturateur d'oculaire

31 Oculaire du viseur

-39 Rail de guidage du film

④ Rail du film

41 Axe d'entraînement du film

1. Bobine récentrice du film

2. Boute receptifs au 1998 (1) Front maintenant au démonate

41 Ergot servant au demontage du dos

41 Dos de l'apparel

45 Presseur du film

45 Ecrou de pied

47 Sortie du signal audible du déclencheur retardé

1. Contact de l'auto-armeur

15 Logement du chargeur

1. Orifice de positionnement de l'auto armeur

36 Office de positionnement de l'auto-annexe 37 Couvoise de l'auto armours

51 Coupling de l'auto-armeur

52 Penêtre de confirmation du film

PREPARATION A LA PRISE DE VUES

8 1. FIXATION DE LA COURROIE ET MISE EN PLACE DE L'APPAREIL DANS SON ETUI

Fixation de la courroie

Glisser en arrière la boucle du bout de courroie comme illustré.

② Tenir la bride entre les doigts et retirer la griffe métallique comme indiqué. (Une bride neuve est raide et il se peut que la griffe s'enlève difficilement; dans ce cas, ouvrir la bride avec les doigts et la retirer.)

③ Accrocher la griffe à l'anneau de fixation de la courroie et pousser la bride vers l'avant pour verrouiller la griffe.

4 Ramener en arrière la boucle du bout de courroie en la serrant contre la bride.

Mise en place de l'appareil dans son étui

5 Placer l'appareil dans son étui et l'y fixer à la courroie par les languettes prévues sur les deux côtés de l'étui en refermant les boutons-pressions. Placer ensuite la couverture de l'étui.

- Pour retirer l'appareil de son étui, procéder de la manière inverse.

(Illustrations)

① Boucle du bout de courroie

② Bride

⑤ Lanquette

2. MONTAGE ET DEMONTAGE D'OBJECTIFS

Montage

Placer le repère rouge sur l'arrière de l'objectif en regard du point rouge sur la monture d'objectif; enfoncer le cylindre d'objectif et le tourner de 65° dans le sens des aiguilles (vers la droite) jusqu'à ce que son verrouillage soit signalé par un déclic.

Démontage

Pousser le verrou de sécurité de l'objectif en arrière vers le corps de l'appareil; tourner au maximum le cylindre d'objectif à l'opposé du sens des aiguilles (vers la gauche) et le retirer alors vers l'avant.

Utilisation du parasoleil en caoutchouc

A la prise de vues à contre-jour, placer le parasoleil en caoutchouc (accessoire) sur l'objectif pour empêcher les taches par réflexion provoquée par l'incidence directe de la lumière sur la surface de l'objectif.

⑩ 3. CHARGEMENT ET VERIFICATION DE LA PILE

Choix de la pile appropriée

Les piles suivantes peuvent être employées, pourvu qu'elles soient neuves.

Pile à oxyde d'argent 6 volts (4SR44).

Pile alcalino-manganèse 6 volts (4LR44).

Pile à lithium 6 volts.

Mise en place de la pile

Ouvrir le couvercle du logement de la pile en poussant son verrou vers l'objectif avec l'ongle; on peut alors le soulever.

2 Introduire la pile en respectant ses polarités positive (+) et négative (−), comme illustré à l'intérieur du logement.

③ La pile se logera plus facilement si l'on introduit tout d'abord sa base.

Pour l'enlever du logement, appuyer sur la partie supérieure de la pile et la soulever avec l'ongle

⑤ Replacer le couvercle du logement de la pile en glissant son arête intérieure et en l'enfondant.

Notes: 1. Une pile à oxyde d'argent ou une pile à lithium neuves durent normalement 6 mois environ; et une pile alcalino-manganèse neuve, 4 mois environ
2. Avant de l'introduire dans le logement, nettoyer les deux extrémités de la pile en les frottant avec un chiffon sec.
3. Retirer la pile de l'appareil si celui-ci n'est pas employé pendant une période prolongée.

Précautions à prendre pour l'emploi des piles par temps froid

1. En général, le rendement des piles se réduira rapidement à des températures au-dessous de zéro. Si l'on prend des vues en-dessous de 0°C, il est toujours préférable d'utiliser une pile neuve. Si la température est extrêmement froide, il est conseillé de garder une pile de réserve sous la main et d'employer alternativement la pile de l'appareil et cette pile de réserve tout en les chauffant avec la chaleur de son corps.

2. Les piles à oxyde d'argent conviennent bien à la prise de vues par temps froid.

Vérification de l'état de charge de la pile

Si la charge de la pile est insuffisante, les photographies ne seront pas convenablement exposées parce que le déclencheur du Fujica AX-5 est commandé électroniquement, quel que soit le mode d'exposition utilisé. Dès lors, prendre l'habitude de s'assurer de l'état de charge avant la prise de vues.
① Allumer l'interrupteur principal.
② Regarder dans le viseur et appuyer à mi-course sur le déclencheur.
Si la diode lumineuse (LED) rouge en face de la lettre "B" au bas de l'échelle des vitesses d'obturation clignote (à raison de 4 fois environ par seconde), il est temps de changer la pile parce qu'elle est usée.
Si aucune diode LED ne s'allume dans le viseur, l'appareil ne fonctionnera pas car la pile est complètement épuisée.

Notes: 1. Veiller à se munir d'une pile de rechange quand on emporte l'appareil en voyage. 2. Vérifier régulièrement l'état de charge de la pile par temps froid, car son efficacité est réduite par les basses températures. 3. Si l'on n'envisage pas de prendre des photographies, couper l'interrupteur principal pour éviter toute décharge inutile de la pile.

Interrupteur principal

Votre Fujica AX-5 est doté d'un interrupteur principal (levier de marche/arret/déciencheur retardé), situé sur le bord supérieur gauche du boîtier (près du sélecteur de sensibilité du film). Avant la prise de vues et la vérification de la pile, allumer cet interrupteur en tirant son levier vers soi, tout en observant la fenêtre de l'interrupteur principal.

13 4. CHARGEMENT DU FILM

Format de film à utiliser

Employer des chargeurs de 35 mm.
- Toujours charger et décharger l'appareil dans un endroit où la lumière est tamisée.
Mise en place du film
10 Ouvrir le dos de l'appareil en tirant à fond le bouton de rembobinage du film. (Il ne s'ouvrira pas si le bouton n'est pas complètement retiré.)
⑧ Introduire le chargeur dans son logement en plaçant la tête de la bobine (la partie du chargeur qui ressort) vers le bas de l'appareil, puis ramener à sa position originale le bouton de rembobinage

du film.

3 Tirer sur l'amorce du film et l'insérer à fond dans l'une des fentes de la bobine réceptrice en veillant à ce qu'elle ne ressorte pas par l'une des autres fentes.
Actionner une fois ou deux le levier d'armement et s'assurer que les perforations du film s'enclenchent sur les dents de l'axe d'entraînement.
⑤ Tendre le film en redressant la manivelle de rembobinage et en la tournant dans la direction de la flèche. S'assurer à ce stade que le film est bien installé entre les rails de guidage, puis refermer le dos de l'appareil.
⑥ Tout en observant le compteur d'images, tourner le levier d'armement et appuyer sur le déclencheur. Répéter cette manœuvre jusqu'à ce que le second point blanc à compter de la lettre "S" (premier point blanc à partir du "0" rouge) apparaise au centre du compteur d'images. Le film se trouve alors prêt pour la première image.
- Le film est correctement chargé quand la mani-
velle de rembobinage du film tourne lorsque l'on
enroule la pellicule par le levier d'armement.
- Les points blancs entre les chiffres du compteur d'images représentent des chiffres impairs.
- Comme le déclencheur s'actionnera plus rapidement, on peut accélérer le processus de chargement du film en réglant sur 1000 le sélecteur de vitesse d'obturation et en déplaçant de la position Auto (repère orange) la bague de diaphragme
7 Contrôle du chargement On peut s'assurer en un instant si l'appareil est chargé ou non en observant la fenêtre de confir-

mation. De plus, si vous y avez placé un film Fuji, vous pourrez vous rendre compte du type de film et du nombre d'images qu'il permet.

Chargement du film avec l'auto-armeur Fujica

Suivre des points (1) à (5) la procédure expliquée ci-dessus. Pour enrouler le film, refermer le dos de l'appareil, déplacer le commutateur de l'auto-armeur à la position SINGLE ou CONT et appuyer sur le déclencheur.

• Si le film n'avance pas, couper l'interrupteur de l'auto-armeur et le déplacer une nouvelle fois sur SINGLE ou CONT.
• Pour un complément d'informations, se reporter au mode d'emploi de l'auto-armeur.

⑰ 5. REGLAGE DE LA SENSIBILITE DU FILM

Une fois le film installé dans l'appareil, procéder au réglage du sélecteur de sensibilité, car il ne sera pas possible d'obtenir une exposition appropriée si ce réglage ne convient pas au film chargé.

La sensibilité d'un film est imprimée sur sa boîte.
Tout en enfonçant le verrou du sélecteur de sensibilité (le bouton blanc sur le côté du sélecteur de sensibilité), tourner la molette du sélecteur et l'amener à la position correspondant à la sensibilité du film utilisé; ainsi, si l'on emploie un film 100 ISO/ASA, placer le nombre
100 en regard du repère de réglage de sensibilité. - Les indications codées +1 et -1 de chaque côté du repère de réglage de sensibilité servent à la compensation de l'exposition. Veiller à utiliser

le repère central lors du réglage du sélecteur de sensibilité.

② Les lignes tracées entre les nombres sur le sélecteur correspondent aux sensibilités ISO/ASA indiquées sur le tableau ci-dessus.
③ Voici la correspondance des sensibilités ISO/ASA et DIN.

ISO/ASA	25	32	40	50	64	80	100	200	250	320	400	800
DIN	15	16	17	18	19	20	21	24	25	26	27	30

18 6. TENUE DE L'APPAREIL

① Tenir l'appareil de la main gauche comme illustré; appuyer le coude gauche contre le côté de la poitrine, relâcher la main droite et appuyer doucement sur le déclencheur.
② Maintenir solidement l'appareil lors de la prise de vue verticale, car cette position est moins stable que l'horizontale.

③ Faire avancer le film avec le pouce droit et appuyer sur le déclencheur avec l'index de la même main.

PRISE DE VUES A EXPOSITION AUTOMATIQUE

19 1. NOMBRES ET LETTRES DU SELECTEUR DE VITESSE D'OBTURATION

Votre Fujica AX-5 est un appareil très moderne offrant plusieurs modes d'exposition; outre l'exposition

tion manuelle, il est capable d'une exposition automatique programmée, d'une exposition automatique à priorité à l'ouverture et à priorité à la vitesse.

L'obturateur de votre Fujica AX-5 est contrôlé électroniquement de 1/1000 - 2 sec. jusqu'à B, que l'appareil soit utilisé en mode automatique ou manuel.

- La signification des nombres et lettres gravés sur le selecteur de vitesse d'obturation est la suivante.

1000	1/1000 de sec.
500	1/500 de sec.
250	1/250 de sec.
125	1/125 de sec.

60 ..... 1/60	de sec.	Vitesses pour le réglage manuel
30 ..... 1/30	de sec.
15 ..... 1/15	de sec.
8 ..... 1/8	de sec.
4 ..... 1/4	de sec.
2 ..... 1/2	de sec.
1 ..... 1	sec.
2S ..... 2	sec.

AE ..... Commande automatique de vitesse d'ob- turation

AEL ..... Commande automatique de vitesse d'obturation avec verrouillage à mémorisation d'exposition (AE Lock)

B ..... Pose

20 2. CHOIX DU MODE D'EXPOSITION

Les réglages du sélecteur de vitesse d'obturation et de la bague de diaphragme pour l'exposition automatique sont les suivants:

	Réglage de bague de diaphragme	Réglage de sélecteur de vitesse d'obturation	Témoin du mode d'exposition dans le viseur
Automatisme programmé	Repère auto (♦) orange	AE	P
Priorité à l'ouverture	Réglage manuel de l'ouverture de max. à min.	AE ou AEL	F
Priorité à la vitesse	Repère auto (♦) orange	Réglage manuel de 1/1000 à 1/2 sec.	T

Notes: 1. Pour déplacer la bague de diaphragme au repère d'automatisme orange et de là au réglage manuel de diaphragme, tourner la bague tout en enfonçant la clavette du verrou de sécurité qui s'y trouve. 2. Lorsque le sélecteur de vitesse d'obturation est réglé sur AEL pour l'exposition automatique à priorité à l'ouverture, le réglage apparaît dans le viseur par une pression à mi-course sur le déclencheur et il reste verrouillé jusqu'à ce que le déclencheur soit relâché. En d'autres termes, la vitesse d'obturation restera la même même en présence de variations de la luminosité du sujet (valeurs de diaphragme). Se reporter au paragraphe intitulé "Mémorisation d'exposition" à la page 43).

②1 3. INFORMATIONS DU VISEUR

Le viseur de votre AX-5 fournit les informations suivantes:

① Témoin rouge du mode d'exposition

② Echelle de diaphragme

③ Témoin de diaphragme à diode LED jaune

④ Témoin de vitesse d'obturation à diode LED

rouge

⑤ Echelle des vitesses d'obturation

Si l'on a choisi une valeur f qui se trouve entre deux nombres gravés sur l'échelle de diaphragme dans le viseur, c'est la diode LED en regard de la valeur la

plus proche qui s'allumera.

Exemple: Si l'on utilise un objectif f/1,6 et que le diaphragme est réglé à 1,6, c'est la diode LED en face de "1,4" qui s'allume; par contre, si l'on utilise un f/1,8 et que le diaphragme est réglé à 1,8, c'est la diode LED "2" qui s'allume, et ainsi de suite. Il peut pourtant arriver que ce ne soit pas la diode LED en regard du nombre le plus proche qui s'allume. Ainsi par exemple il peut arriver que la diode LED en face de "2" s'allume alors que l'ouverture choisie est f/1,6; cette éventualité est cependant extrêmement rare et on peut l'ignorer.

22 4. EXPOSITION AUTOMATIQUE PROGRAMMEE

Elle permet le réglage automatique du diaphragme et de la vitesse d'obturation pour obtenir une exposition idéale. A la différence des modes à priorité au diaphragme et à la vitesse, il n'est presque jamais nécessaire de vérifier la compatibilité du diaphragme et de la vitesse choisis et cette méthode se prête donc particulièrement à la prise de vue rapide. C'est pourquoi, il est préférable de régler son appareil en exposition automatique programmée si l'on veut être toujours prêt à prendre instantanément une photographie à l'improviste.

Régler le repère auto (♦) orange sur la bague de diaphragme en regard du repère de réglage de diaphragme et placer le sélecteur de vitesse

d'obturation sur AE.

Note: Si le sélecteur de vitesse d'obturation est en position AEL, le tourner sur AE tout en enfonçant le verrou de ce sélecteur.

2 Une pression sur le bouton de posemètre ou une pression à mi-course sur le déclencheur feront apparaître dans le viseur les diodes LED qui afficheront la combinaison de vitesse d'obturation/diaphragme, choisie par l'appareil.

- Si la lecture est celle indiquée ci-dessous, l'exposition sera effectuée avec une ouverture de f/11 et une vitesse de 1/125 sec.

1 P ..... AE programmé (témoin de mode d'exposition)

2 125 ... Vitesse d'obturation

3 11 .... Valeur de diaphragme

③ Tableau des combinaisons d'exposition en mode programmé

Les combinaisons de vitesse d'obturation et de diaphragme dans le viseur varieront comme illustré au long de la grosse ligne diagonale, mais elles différeront parfois des valeurs réelles qui seront utilisées.

Ainsi par exemple, un objet dont l'indice de lamination (IL) est de 9 sera exposé, en fait, à f/4,8 et 1/20 sec., alors que le viseur indique f/4 et 1/30 sec.

Avec un objectif f/1,4 ou f/2,8 monté sur l'appareil, la vitesse d'obturation seule sera ralentie à partir d'une vitesse de 1/2 ou 1/8 sec respectivement.

- Combinaisons en exposition automatique programmée (100 ISO/ASA)

① Valeurs d'exposition (Indice de lumination)

② Diaphragmes

③ Vitesses d'obturaton

25 5. EXPOSITION AUTOMATIQUE A PRIORITE A L'OUVERTURE

Ce mode est utilisé quand on place l'accent sur le diaphragme, c'est-à-dire quand on prend un portrait et que l'on veut estomper l'arrière-fond pour faire ressortir la personne (utiliser la plus grande ouverture possible), ou encore pour la prise en gros-plan où l'on souhaite obtenir une profondeur de champ maximale pour que tous les objets soient clairement mis au point (utiliser la plus petite ouverture possible).

① Régler sur AE ou AEL le sélecteur de vitesse d'obturation.

2 Régler la bague de diaphragme à la valeur désirée, c'est-à-dire à n'importe quelle position entre 1,6 et 16 si l'on utilise un objectif EBC X-Fujinon f/1.6, 50 mm.

③ Si la diode LED en regard de "1000" clignote (à raison de 8 fois par seconde), cela signifie que l'image sera surexposée; par contre, si la diode LED en regard de "2S" clignote (également à raison de 8 fois par seconde), c'est le signe que l'image sera sous-exposée.

4 Une pression sur le bouton de posemètre ou une pression à mi-course sur le déclencheur feront apparaître dans le viseur les diodes LED qui afficheront la combinaison de vitesse d'obtura-

tion/diaphragme choisie par l'appareil.

- Si la lecture est celle indiquée ci-dessous, l'exposition se fera avec une ouverture de f/2 et une vitesse d'obturation de 1/125 sec. ① F.....AE à priorité à l'ouverture (témoin de mode d'exposition)

② 125 ... Vitesse d'obturation

③ 2 ..... Ouverture

5 Avertissement de sur ou sous-exposition Si l'ouverture choisie n'est pas compatible avec la plage de vitesse d'obturateur de l'appareil, c'est-à-dire si elle est trop grande et a besoin d'une vitesse d'obturation supérieure à 1/1000 sec., la diode LED rouge en regard de "1000" s'allumera et clignotera (à raison de 8 fois par seconde) pour avertir que l'image sera sur-exposé; par contre, si l'ouverture est trop petite et qu'une vitesse d'obturation plus lente que 2 secondes est nécessaire, la diode LED rouge en regard de "25" s'allumera et clignotera (également à une cadence de 8 fois par seconde) pour avertir, cette fois, du danger de sous-exposition

Si l'on veut prendre un objet peu éclairé en exposition automatique à priorité à l'ouverture, l'appareil fournira parfois, d'après l'ouverture choisie, une vitesse d'obturaton inférieure à 1/30 sec.; dans ce cas, il sera nécessaire de prévenir tout mouvement de l'appareil en l'installant sur un pied ou en cherchant un appui solide tel qu'une table ou le dessus d'une chaise.

27 6. EXPOSITION AUTOMATIQUE A PRIORITE À LA VITESSE

Contrairement au mode de priorité au diaphragme, utilisé principalement pour la création d'effets artistiques tels qu'un fiou intentionnel, le mode de priorité à la vitesse s'emploie surtout pour la prise de photographies sur le vit avec une vitesse d'obturation réglée normalement au moins à 1/60 sec., de façon à éliminer les effets néfastes du mouvement de l'appareil. C'est le mode d'exploitation à utiliser pour "geler" l'action avec une vitesse d'obturation rapide ou pour créer l'impression de mouvement sur la photographie avec une vitesse d'obturation lente.

Régler le repère auto (♦) orange sur la bague de diaphragme en regard du repère de réglage.

② Régler le sélecteur de vitesse d'obturation à la vitesse voulue.

Notes: 1. Si le sèlecteur de vitesse d'obturation est en position AE ou AEL, le tourner tout en affinquent le voise du sèlecteur.

1. Si l'on photographie en exposition automatique à priorité à la vitesse, il n'est pas préférable de régler le sélecteur de vitesse d'obturation sur "B", "1" ou "25". Si l'on veux utiliser ces vitesses, il sera nécessaire d'employer l'exposition manuelle.

③ Une pression sur le bouton de posemètre ou une pression à mi-chemin sur le déclencheur feront apparaître dans le viseur les diodes LED qui

afficheront la vitesse d'obturation et le diaphragme choisis par l'appareil.

- Si la lecture est celle indiquée ci-dessous, l'exposition sera faite avec une vitesse d'obturation de 1/250 sec et une ouverture de f/11.

① T ..... Exposition automatique à priorité à la vitesse

② 250 ... Vitesse d'obturation

③ 11 .... Ouverture

Notes: 1. Si deux diodes LED jaunes s'allument simultanément, l'exposition s'effectuera à une ouverture comprise entre les deux valeurs indiquées.

1. En mode AE à priorité à la vitesse, l'ouverture qui sera réglée automatiquement par l'appareil peut varier de ± 1 degré au maximum. Pour corriger cela, l'appareil comporte une compensation automatique de vitesse d'obturation de ± 1 degré.

④ Compensation automatique de la vitesse d'obturation

Si l'objectif utilisé ne présente pas de diaphragme qui corresponde à la vitesse d'obturation choisie, la diode LED jaune en haut ou en bas de l'échelle des diaphragmes s'allumera et clignotera. Toutefois, si l'on devait appuyer par erreur sur le déclencheur, l'image sera convenablement exposée parce que le Fujica AX-5 est conçu pour apporter une compensation automatique à la vitesse d'obturation.

Si la luminosité du sujet dépasse la gamme de mesure de l'appareil (IL 0 - 19, voir Gamme de mesure, à la page 43), l'image ne sera pas

correctement exposée, pourtant

- Si, après réglage de la vitesse d'obturation, la diode LED jaune en regard du "22" clignote pour signaler une sur-exposition comme illustré ci-après, la démarche normale à exécuter est choisir une vitesse plus rapide pour éteindre cet avertissement; cependant, si l'on actionne le déclencheur, l'exposition sera correcte grâce à la commutation automatique à une vitesse supérieure.

Note: Lorsque la bague des diaphragmes est réglée au repère auto (+) orange, un objectif X-Fujinon DM fournira un diaphragme équivalent à f/22 même si son ouverture minimum est de f/18, comme dans le cas de l'objectif f 1,6/60 mm qui équipe le AX-5. Dés lors, il se peut qu'en fonction du réglage de la vitesse d'obturation, la diode LED jaune en face de "22" s'allume perfois. Dans cette éventualité, il sera nécessaire de modifier la vitesse d'obturation pour que la diode LED jaune descendé à 16 ou au-dessous.

30 7. MISE AU POINT

Au centre du viseur du Fujica AX-5, on remarquera un spot à image divisée, autour duquel se trouve un anneau de microprisme qui, à son tour, est entouré par un écran de verre dépoli. L'un ou l'autre de ces trois dispositifs peut être utilisé pour la mise au point.

Lentille de correction de vision

Les personnes atteintes de myopie ou de pres-

bytie pourront utiliser une lentille de correction (équipement facultatif disponible en +2, +0,5, -2,5 et -4 dioptries) qui, adaptée sur l'oculaire, permettra la mise au point sans lunettes.

Mise au point par spot à image divisée

① Regarder dans le viseur et diriger l'appareil sur la partie du sujet choisie pour la mise au point de façon qu'elle arrive dans le spot central; tourner alors la bague de mise au point.

2 Le sujet à photographier sera bien au point quand les segments supérieur et inférieur de l'image divisée sont parfaitement alignés. Cette méthode de mise au point est particulièrement utile quand les sujets à photographier présentent des lignes droites, tels que des immeubles ou des tours, etc.

Mise au point par anneau de microprisme

① Regarder le sujet à travers l'anneau de micro- prisme et travers la hervé de micro-

La mise au point est parfaite quand l'image apparaît claire et uniforme. Cette méthode s'applique particulièrement bien pour les portraits.

Mise au point sur écran dépoli

Regarder le sujet à travers l'écran à verre dépoli et tourner la bague de mise au point. La mise au point est parfaite quand l'image apparaît claire et nette. Cette méthode est recommandée pour un réglage rapide et pour le travail de copiage.

Mise au point par estimation visuelle

Evaluer à l'œil la distance entre l'appareil et le sujet et régler en conséquence la bague de mise au point (les chiffres blancs correspondent aux distances en

mètres, les verts, aux distances en pieds).

Cette méthode convient pour la prise d'instantanés. Cependant, il est toujours recommandé d'utiliser la mise au point précise quand on utilise une grande ouverture de diaphragme, pour la prise de plans rapprochés ou à l'utilisation d'un téléobjectif.

32 8. REMBOBINAGE DU FILM

Lorsque l'on a terminé un rouleau de film, la pellicule doit être rebobinée à l'intérieur du chargeur et développée aussi vite que possible.

- Si l'on est arrivé à la fin du film et que le levier d'avance présente une résistance pendant la manoeuvre, ne pas forcer. Il suffira de le ramener à sa position originale et de rembobiner le film dans son chargeur.

Enfoncer le débrayage de rembobinage du film

① Appuyer sur le bouton de débrayage, permettant le rembobinage du film (il est prévu sur le dessus de l'appareil).

Note: Avant d'appuyer sur le bouton de débrayage, écarter le levier d'avance du film par son angle de débattement de sécurité; faute de quoi le bouton de débrayage risque de se désengager, ce qui ne permettrait plus le rembobinage du film.

Tourner la manivelle de rembobinage

② Tirer la manivelle et la tourner dans la direction de la flèche jusqu'à sentir un relâchement soudain de la tension, indiquant que le film a été rembobiné dans son chargeur.

Ouvrir le dos de l'appareil

③ Le dos de l'appareil s'ouvrira en tirant à fond vers l'extérieur le bouton de rembobinage et l'on peut alors retirer le chargeur. (Le dos ne s'ouvrira pas si le bouton de rembobinage n'est pas retiré à food.)

- Ne pas ouvrir l'appareil si le film n'est pas rembobiné dans son chargeur.

FONCTIONS DE L'APPAREIL

34 1. GAMME DE MESURE

Le tableau indique la gamme de mesure du pose-mètre en fonction des différentes sensibilités de film. Comme la gamme à 100 ISO/ASA va de IL 0 à IL 19, la gamme avec un objectif f/1,6 s'étendra de IL 1/3 (à f/1,6, 2 sec.) à IL 18 (à f/16, 1/1000 sec.). Ce tableau s'applique aux mesures du pose-mètre pour l'exposition programmée, l'exposition à priorité au diaphragme, à priorité à la vitesse, à diaphragme fermé ainsi que l'exposition manuelle.

- Gamme de mesure du posemetre du Fujica AX-5 EV = IL (Indice de lamination) Nombre 1

35 2. MEMORISATION D'EXPOSITION (AE LOCK)

Le sélecteur de vitesse d'obturation de votre Fujica AX-5 présente deux positions différentes pour le réglage en mode automatique, à savoir AE et AEL; à

cette seconde position, le réglage d'exposition peut être verrouillé.

① Voici comment fonctionne la mémorisation d'exposition ou "AE lock":

Lorsque le déclencheur est appuyé à mi-course (ou quand le bouton de posemètre est enfoncé), la vitesse d'obturation (indiquée par une diode LED rouge) couplée au diaphragme prédéterminé reste verrouillée aussi longtemps que l'on ne retire pas le doigt du déclencheur (ou du bouton de posemètre).

2 Ce procédé est utile pour effectuer une compensation automatique de l'exposition en situations de contre-jour. Pour réaliser un portrait en contre-jour, amener l'appareil jusqu'à proximité de la personne, appuyer le déclencheur à micourse pour verrouiller la position de réglage de l'exposition, puis reculer pour prendre la photographie. C'est aussi simple que cela!

- Ne pas retirer le doigt du déclencheur jusqu'à ce que l'on actionne l'obturateur.

Notes: 1. Aussi longtemps que l'on maintient le doigt appuyé sur le déclencheur, la position de la doide LED indicatrice de vitesse d'obturation ne changera pas, même si l'on tourne la bague de diaphragme. Si l'on souhaite modifier celui-ci, relâcher le déclencheur, changer la bague de diaphragme et vérifier à nouveau la vitesse d'obturation dans le viseur.

1. Comme la bague de diaphragme (repère auto orange) n'est pas dotée d'un ver-

rouillage de l'automatisme (AE Lock), les seules occasions où l'on peut mémoriser le réglage d'exposition est lors de l'exploitation de l'appareil en mode d'exposition automatique à priorité à l'ouverture.

3. EXPOSITION AUTOMATIQUE A DIAPHRAGME FERME

Il sera nécessaire d'utiliser l'exposition automatique à diaphragme fermé lors de la prise de vues avec un objectif Fujinon à monture à vis Praktica (monté avec l'adaptateur X-S), un ultra téléobjectif, à l'aide d'un soufflet de rallonge, un microscope (avec l'adaptateur X pour microscope) ou un reproducteur d'image cinéma, ou encore avec un objectif monté à l'envers (avec l'adaptateur de montage inversé X). De plus, pour empêcher que la lumière parasite ne pénètre par l'oculaire et ne vienne fausser la mesure de l'exposition, il sera nécessaire d'employer l'obturateur d'oculaire ou l'oeilleton, disponible comme accessoire.

Prise de vues avec un objectif Fujinon à monture à vis Praktica (monté avec l'adaptateur X-S)

① Placer le sélecteur de vitesse d'obturation sur AE ou AEL.

② Régler la bague de diaphragme à la valeur voulue. ③ Appuyer sur le bouton de profondeur de champ et, tout en le maintenant dans cet état, regarder dans le viseur et appuyer légèrement sur le déclencheur (ou enfoncer le bouton de posemètre) pour s'assurer que ni le témoin de sur-

exposition ni celui de sous-exposition ne clignotent.

4 Prendre la photographie en appuyant doucement sur le déclencheur.

Note: Si la prise de vue se fait alors que le sélecteur de vitesse d'exposition est réglé sur AEL, veiller à appuyer sur le bouton de profondeur de champ avant d'actionner à mi-course le déclencheur, car la photo ne sera pas convenablement exposée si l'on inverse ces deux démarches.

Prise de vues par microscope ou reproducteur d'image cinéma

Placer le sèlecteur de vitesse d'obturation sur AE ou AEL.

② Regarder dans le viseur et appuyer légèrement sur le déclencheur (ou enfoncer le bouton de pose-mètre) pour s'assurer que ni le témoin de sur-exposition ni celui de sous-exposition ne clignotent.

③ Prendre la photographie en appuyant doucement sur le déclencheur.

Prise de vues avec un ultra téléobjectif, avec un objectif inversé ou par un soufflet de rallonge

Placer le sélecteur de vitesse d'obturation sur AE ou AEL.

② Régler la bague de diaphragme à la valeur voulue. ③ Regarder dans le viseur et appuyer légèrement sur le déclencheur (ou enfoncer le bouton de posemètre) pour s'assurer que ni le témoin de sur-exposition ni celui de sous-exposition ne clignotent.

1 Prendre la photographie en appuyant doucement sur le déclencheur.

4. EXPOSITION MANUELLE

En mode manuel, la vitesse d'obturation et le diaphragme doivent être réglés à la main.

① Placer le sélecteur de vitesse d'obturation à la vitesse désirée.

7 Régler la bague de diaphragme à la valeur désirée. 8 Regarder dans le viseur et appuyer à mi-course sur le déclencheur (ou enfoncer le bouton de posemètre).

Si la vitesse d'obturation et le diaphragme choisis sont respectivement 1/125 sec. et f/4 et que la diode LED jaune en face de '8" s'allume et clignote, l'ouverture correcte est alors f/8.

1 Mode d'exposition (manuel)

1. Vitesse d'obturation choisie
2. Diaphragme correct (diode LED clignotant 8 fois/seconde)

4 Diaphragme choisi

Déplacer la bague de diaphragme de f/4 à f/8 ou, si l'on doit utiliser une ouverture de f/4, modifier de 125 à 500 le sélecteur de vitesse d'obturation pour éteindre une des diodes LED jaunes et arrêter le clignotement.

⑥ Après avoir procédé à ce réglage, prendre la photographie en appuyant en douceur sur le déclencheur.

On pourra facilement effectuer une compensation d'exposition en tirant parti de la fonction qui vient d'être décrite. Dans l'exemple présenté dans l'illustration précédente, on peut sous-exposer à dessein de 1 IL en réglant la bague de diaphragme à f/11 ou sur-exposer de 1 IL en la

plaçant sur f/5,6.

Pour la prise de photos nécessitant un temps d'exposition prolongé d'au moins 2 secondes, placer le sélecteur de vitesse d'obturation sur "B" (pose). L'obturateur restera ouvert aussi longtemps que le déclencheur est enfoncé et on peut donc choisir le moment propice au déclenchement.

5. COMPENSATION D'EXPOSITION

En utilisation normale, les photographies seront toujours correctement exposées sans recourir à aucune compensation; cependant, si l'on travaille dans certaines conditions particulières d'éclairage (contre-jour, etc.), ou si l'on souhaite prendre à dessein des images sur-exposées ou sous-exposées, ou encore si l'on veut prendre des photos dans les conditions présentées dans le tableau, une compensation sera obligatoire.

Voici la marche à suivre pour effectuer la compensation d'exposition.

Compensation avec contrôle d'exposition fractionnée

Enfoncer le verrouillage du sélecteur de sensibilité et déplacer son réglage vers +1 ou -1. Veiller à le ramener à la position originale après avoir terminé l'exposition.

Compensation d'exposition avec l'appareil en mode manuel (se reporter au paragraphe sur l'exposition manuelle à la page 45)

Après avoir vérifié l'exactitude du diaphragme indiqué par la diode LED jaune dans le viseur,

tourner soit la bague de diaphragme, soit le sélecteur de vitesse d'obturation pour augmenter ou réduire l'exposition selon la valeur désirée.

Compensation d'exposition avec mémorisation d'exposition (se reporter au paragraphe sur la mémorisation de l'exposition automatique à la page 43) Régler le sélecteur de vitesse d'obturation sur AEL et utiliser la mémorisation d'exposition pour effectuer la compensation.

Tableau de compensation d'exposition

Sujet	Compensation requise
1 Portrait en contre-jour	+1 ou +2
2 Scènes de ski ou à lumière puissante et réflexions;scènes présentant une grande zone de ciel.	+1
3 Sujets éclairés par projec- teur, surtout sur arrière-fond sombre.	-1 ou -2
4 Impression noire sur papier blanc	+2
5 Impression blanche sur papier noir	-1 ou -2
6 Sujets à faible reflet, tels que conifières ou autres verdures sombres.	-1

Voir les photos type dans la notice en anglais.

Note: Une compensation d'exposition de +2 et -2

diaphragmes peut s'effectuer par le sélecteur de sensibilité. Ainsi par exemple, si on utilise un film 100 ISO/ASA et que le montant de compensation requis est de +2, placer le sélecteur de sensibilité à la position 25 ISO/ASA.

④3 6. EXPOSITIONS MULTIPLES

Cette méthode sert à créer des effets spéciaux en surimposant plusieurs fois sur la même image une même scène ou des scènes différentes. Ceci s'effectue aisément avec le Fuiica AX-5.

Si le film a été déjà enroulé, tirer légèrement l'extrémité du levier d'armement (par un angle de débattement de sécurité) et prendre la première photographie.

En laissant l'extrémité du levier dans cette position, enfoncer le bouton de débrayage de rembobinage. Puis enrouler le film avec le levier d'armement (le film restera stationnaire, l'obtura- teur sera réarmé et le compteur d'images ne changera pas).

③ Après action du levier de réarmement, prendre la seconde photographie. Les points (2) et (3) peuvent ainsi être répétés à volonté.

Notes: 1. L'exposition multiple s'effectue généralement en photographiant tout d'abord les objets sombres.

1. Ce travail n'est pas possible si l'auto-armeur (Auto Winder X) est couplé à l'appareil.

2. Pour obtenir des résultats de qualité, utiliser un pied.

44 7. PHOTOGRAPHIE A DECLENCHEMENT RETARDE

Utiliser ce dispositif pour prendre par exemple une

photo de groupe sur laquelle on figurera soi-même.

1 Installer l'appareil sur un pied ou sur un appui ferme.

Enrouler le film, procéder à la mise au point et effectuer les réglages d'exposition.

③ Refermer l'obturateur d'oculaire à l'aide de son levier pour empêcher la pénétration de lumière dans l'oculaire.

4 Déplacer à fond vers soi l'interrupteur principal de sorte que les lettres "SELF" apparaissent dans la fenêtre de cet interrupteur.

Appuyer doucement sur le déclencheur; le son d'un décompte électronique précis se fait alors entendre jusqu'au déclenchement de l'obturateur 12 secondes plus tard.

Notes: 1. Après avoir mis en marche le dispositif de déclenchement retardé, faire attention car il se déclenchera dès que l'interrupteur principal est déplacé sur ON ou OFF.

1. Une fois que son décompte a commencé, il n'est plus possible d'arrêter le retardateur.

45 8. CONTROLE DE LA PROFONDEUR DE CHAMP

Profondeur de champ

Pour vérifier les effets du diaphragme choisi, c'est-à-

dire pour voir si l'arrière-plan est flou ou quelle est la profondeur de la partie nette, regarder dans le viseur et appuyer sur le bouton test de profondeur de champ pour fermer le diaphragme de l'objectif à l'ouverture réelle. Si l'on peut exercer ce contrôle, la raison en est qu'au moment où l'objectif est réglé sur un point déterminé, la netteté de l'image s'étend au-delà, tant à l'avant qu'à l'arrière, du plan choisi pour la mise au point. Cette zone est appelée "profondeur de champ" et ses principes sont les suivants:

Plus grande est la distance focale de l'objectif, moindre sera la profondeur de champ et vice versa.

② Plus le diaphragme est fermé, plus la profondeur de champ est grande et vice versa.

③ Plus loin est le plan choisi pour la mise au point, plus grande est la profondeur de champ et vice versa.

④ La zone de profondeur de champ est plus petite à

- On pourra tirer parti de cette caractéristique des objectifs pour utiliser la "mise au point sélective", c'est-à-dire en soulignant le sujet principal par le flou provoqué de l'environnement ou en effectuant des photographies nettes de l'avant à l'arrière-plan.

Utilisation de l'échelle de profondeur de champ de l'appareil

Tous les objectifs interchangeables du Fujica AX-5 sont munis d'une échelle de profondeur de champ gravée sur le corps de l'objectif. Par exemple, si l'on utilise un objectif f/1,6, 50 mm, avec un diaphragme

réglé à f/8 pour une distance de 5 m, le champ sera net entre 3,5 et 8,7 mètres environ (distance entre les deux chiffres 8 sur l'échelle de profondeur de champ).

Note: Les objectifs X-Fujinon · Z 1/3,5 - 4,2/29 - 47 mm DM et X-Fujinon · Z 1/3,5 - 4,5/43 - 75 mm DM ont une échelle de profondeur de champ à lignes colorées qui correspondent aux nombres colorés de la bague de diaphragme. Lire attentivement les explications qui accompagnent l'objectif utilise.

47 9. PHOTOGRAPHIE A L'INFRAROUGE

Si l'on photographie avec un film infrarouge installé dans l'appareil, l'objectif devra être mis au point légèrement en avant du sujet. Voici la manière de procéder:

① Faire la mise au point sur le sujet de la manière habituelle.

2 Vérifier la distance donnée par la bague de mise au point et reporter cette distance en face du repère de réglage à infrarouge. Mettre ensuite un filtre rouge sur l'objectif et prendre la photo. (Le repère de réglage à infrarouge est le petit point rouge à côté du repère de réglage de l'ouverture.)

- Suivre exactement les instructions qui sont fournies avec le film infrarouge, parce que l'exposition n'est pas déterminée par la luminosité du sujet à photographier.

Il est recommandé de prendre au flash les photographies en intérieur, de nuit ou en contre-jour à l'extérieur.

Pour la prise de photographies au flash automatique avec le Fujica AX-5, utilisez soit le Fujica Auto Strobo 300X, soit le Fujica Auto Strobo AZ. (Ces deux équipements sont des "accessoires de système" exclusifs de votre Fujica AX-5.)

Le Fujica Auto Strobo 300X est un flash à grande capacité, ayant un nombre guide de 30 et une lumière auxiliaire pour aider à la prise de photographies à lumière réfléchie. Bien qu'elles soient généralement considérées comme difficiles à prendre au flash, vous pourrez réussir toutes vos photographies à lumière réfléchie grâce à ce flash. En outre, dès qu'il est pleinement chargé, il amène automatiquement la vitesse d'obturation de l'appareil à 1/60 sec.

Par contre, le Fujica Auto Strobo AZ présente un nombre guide de 17 et il autorise la prise de photographies au flash automatique avec toute la gamme des ouvertures de l'objectif. Ce flash est particulièrement efficace pour la prise de photos de groupes car il se couple avec le sélecteur de sensibilité de l'appareil et allonge la distance de prise de vue quand un film très sensible est placé dans l'appareil. Comme le précédent, ce flash amène aussi automatiquement la vitesse d'obturation de l'appareil à 1/60 sec., dès qu'il est pleinement chargé.

Lorsque le selecteur de vitesse d'obturation de l'appareil est réglé sur AE ou AEL, ces deux flashes

automatiques vous permettront la prise de photos dés qu'ils sont pleinement chargés. Avant que les flashes n'atteignent cet état, l'appareil reste capable de prendre des photographies en automatique sans flash; aussi, si l'on devait actionner le déclencheur par erreur, l'image serait quand même correctement exposée. En combinant l'auto-armeur (Auto Winder X), on peut également prendre des photographies au flash en continu.

1. Prise de vues au flash automatique avec le Fujica Auto Strobo 300X

Brancher le pied du Strobo dans la griffe porte-accessoires de l'appareil.

② Utiliser n'importe quelle vitesse d'obturation, à l'exception de "B" (pose).

③ Régler le sélecteur de distance du Strobo au repère jaune, vert ou rouge. Ces divers repères représentent les distances de prise de vue suivantes:

Jaune ..... portée de 1 à 2,7 m.

Vert .... portée de 1 à 5,3 m. Rouge .... portée de 1,5 à 10,7 m.

4 Régier le sélecteur de sensibilité (ASA) sur le dos du Strobo au nombre correspondant à la sensibilité du film utilisé.

⑤ Lire le diaphragme nécessaire en fonction de la couleur du repère choisi et régler en conséquence la bague de diaphragme de l'appareil.

Exemple: Si on utilise un film 100 ISO/ASA (Fujicolor HR100) et que le sélecteur de distance du Strobo est réglé au repère vert, le diaphrame sera 1/5,6 et il faudra régler la bague de diaphragme sur "5.6".

⑥ Allumer l'interrupteur du flash.

Dès que le flash est pleinement chargé, le témoin de charge du flash s'allumera. Le témoin LED de vitesse d'obturation en face de "60" s'allumera également dans le viseur, si le déclencheur est actionné à mi-course.

Pour prendre la photo, mettre l'objectif au point, cadrer le sujet et appuyer sur le déclencheur.

Note: Si le déclencheur est actionné à fond avant que le flash ne soit pleinement chargé, l'obturateur se déclenchera en mode AE (exposition automatique) à priorité d'ouverture ou en mode d'exposition manuelle.

Utilisation de l'éclairage indirect

Si le sujet à photographier se trouve en face d'un mur, des ombres apparaîtront à l'arrière sur l'image s'il est pris de face. Dans cette situation, il est conseillé de faire appel à la lumière réfléchie.

Le Fujica Auto Strobo 300X est équipé d'une tête qui peut basculer de 0° à 90°; en position basculée, il se change automatiquement en un éclair jumelé présentant une face principale (Nombre guide 25) et une auxiliaire (Nombre guide 6) qui évite une sous-exposition du sujet.

1. Prise de vues au flash automatique avec le Fujica Auto Strobo AZ

Brancher le pied du Strobo dans la griffe porte-accessoires de l'appareil.

2 Utiliser n'importe quelle vitesse d'obturation, à l'exception de "B" (pose).

③ Si l'on utilise un objectif X-Fujinon DM, régler la molette de nombre f du Strobo sur "1,4" (repéré en rouge). Si l'on utilise un objectif

X-Fujinon, la régler à l'ouverture maximale de l'objectif.

④ On pourra utiliser n'importe quel diaphragme, mais la distance de prise de vue changera en fonction du diaphragme et de la sensibilité du film utilisé. (Se servir du tableau qui accompagne comme guide lors du choix du diaphragme.)
③ Amener le commutateur du Strobo sur "AUTO" et prendre la photo dès que le témoin de charge s'allume.
⑥ Pour prendre la photo, mettre l'objectif au point, cadrer le sujet et appuyer sur le déclencheur.

Portée du flash automatique par rapport à l'ouverture et à la sensibilité du film

Note: Les lignes diagonales continues sur la droite indiquent les distances de portée maximales, tandis que les lignes en pointillé sur la gauche indiquent les distances de portée minimales.

Exemple: Sensibilité 100 ISO/ASA, f/4 ...

0,5 – 5 m

La distance de prise de vue la plus courte pour les films de 25 et 50 ISO/ASA est de 0,5 mètre à toutes les ouvertures.

Attention: Le Fujica AX-5 ne permet pas de prendre des photos au flash en automatique si la bague de diaphragme est réglée au repère (●) orange, c'est-à-dire si l'appareil fonctionne en mode d'exposition automatique à priorité à la vitesse ou programmée.

1. Prise de vues au flash automatique avec d'autres unités

Régler le sélecteur de vitesse d'obturation à 1/60 sec. (synchro X) et placer la bague de diaphragme à la valeur spécifiée. Le flash se chargera d'assurer l'exposition correcte. (Pour un complément d'informations, se reporter aux instructions qui accompagnent le flash utilisé.)

1. Autres unités de flash

Il sera nécessaire de définir l'ouverture correcte en divisant le nombre-guide du flash par la distance flash - sujet et de régler la bague de diaphragme en conséquence.

Exemple à l'emploi d'un film 100 ISO/ASA (Fujicolor HR100)

Nombre-guide du flash (100 ISO/ASA) 20 Distance du sujet au flash 5 m

Etant donné que 20 : 5 - 4, l'ouverture correcte

sera f/4.

Exemple à l'emploi d'un film 400 ISO/ASA (Fujicolor HR400)

Le nombre-guide est le double de celui du film 100 ISO/ASA; dès lors, 40 ÷ 5 = 8 et l'ouverture correcte sere f/8.

Si les calculs donnent un nombre compris entre deux nombres f donnés sur la bague de diaphragme, régler celle-ci au plus petit des deux nombres (plus grande ouverture).

UTILISATION DES OBJECTIFS X-FUJINON ET DES ADAPTATEURS DE MONTAGE

54 1. CHANGEMENT D'OBJECTIFS

Un des avantages de l'appareil SLR est qu'il permet l'emploi de nombreux types différents d'objectifs; il existe un large éventail d'objectifs X-Fujinon interchangeables à hautes performances à votre disposition pour la prise de vue de paysages, de portraits, d'instantanés, etc.

• Tableau des objectifs X-Fujinon interchangeables

Type
② Grand angle ⑰ Nombre de groupes
③ Standard
6 Téléobjectif ① Angle de champ
Zoom
Fish eye
① Flare Eye ② Macro ③ Disphragme
③ Macro ④ Désignation ⑦ Type de diaphragme ⑧ Enfiterment
① Designation ② Ouverture maximale ③ Entièrement
10. Ouverture maximale au somatique 11. Distance focale

⑩ Ouverture minimale ⑪ Distance minimale de
mise au point
② Poids (gr.)
② Dimensions (mm)
⑦ Diagnatam
Longueur totale
Parasoleil

① Diâmette maximal ② Sans parasoleil

56 2. TYPES D'OBJECTIFS X-FUJINON INTERCHANGEABLES

Objectifs X-Fujinon DM (à repère ♦ orange sur l'échelle de diaphragme)
Ils sont capables de la mesure à pleine ouverture et de l'exposition automatique programmée, à priorité à la vitesse et à priorité au diaphragme.
① Levier de diaphragme automatique (Ferme le diaphragme à la valeur préréglée juste avant l'exposition par l'action du levier de commande du diaphragme dans l'appareil.)
② Pion de signal de pleine ouverture (Equipé d'une résistance spéciale incorporée pour la pleine ouverture, il transmet un signal au témoin du viseur et aux circuits auto strobo dans le corps de l'appareil en contact avec un pion dans le corps.)
③ Ergot de couplage du diaphragme (II signale le nombre f au corps de l'appareil, travaille par crans à intervalles de 6° et ferme le diaphragme au minimum lorsque la bague de diaphragme est placée au repère ♦ orange.)

④ Rainure automatique/manuel d'objectif

(Quand un objectif DM est monté, elle enfonce l'ergot auto/manuel dans le corps de l'appareil pour activer le circuit de réglage d'ouverture automatique et quand l'objectif est réglé sur manuel, elle active le circuit pour fermer le diaphragme à la valeur préréglée.)

Objectifs X-Fujinon (sans repère ♦ sur la bague de diaphragme ni inscription DM sur le devant de l'objectif)

Ils peuvent être utilisés pour la mesure à pleine ouverture et l'exposition automatique à priorité au diaphragme, mais pas pour l'exposition automatique programmée et celle à priorité à la vitesse. Ils ne sont pas capables de remplir les fonctions ② et ④ des objectifs DM.

⑤7 3. UTILISATION DES OBJECTIFS FUJINON A MONTURE A VIS PRAKTICA

Ils se montent sur le Fujica AX-5 à l'aide de l'adaptateur de monture X-D ou de l'adaptateur de monture X-S (deux équipements en option). Nous expliquons ci-après les modes d'exposition qu'ils rendent possibles et la méthode à suivre pour la prise de vues. Pour un complément d'informations, se reporter aux explications qui accompagnent chaque adaptateur.

Objectif Fujinon à monture à vis Praktica et adaptateur de monture X-D

Les seuls modes d'utilisation possibles sont l'exposition automatique programmée et celle à priorité à la vitesse.

① Visser l'adaptateur de monture X-D à l'arrière de l'objectif.
Placer le point rouge sur la partie arrière de l'adaptateur en regard du point rouge prévu sur la monture d'objectif de l'appareil et tourner l'objectif de 65° vers la droite (dans le sens des aiguilles) jusqu'à ce qu'il se verrouille avec un déclic.
3 Régler l'échelle des diaphragmes de l'adaptateur pour l'ouverture maximale de l'objectif utilisé. Si l'adaptateur ne comporte pas ce nombre f, le régler à la valeur la plus proche.
Exemple: Objectif 1,6/50 mm ..... régler l'adaptateur à "1,4" Objectif 1,8/55 mm .....
règer l'adaptateur à "2" Note: Si l'échelle des diaphragmes de l'adaptateur est réglée sur M, celui-ci fonctionnera pratiquement de la même façon que l'adaptateur de monture X-S. Suivre la méthode expliquée par la suite pour l'adaptateur de monture X-S.
Objectif Fujinon à monture à vis Praktica avec adaptateur de monture X-S
Le seul mode d'exposition possible dans ce cas est l'exposition automatique à diaphragme fermé.
① Visser l'adaptateur de monture X-S à l'arrière de l'objectif.
Placer le point rouge sur la partie arrière de l'adaptateur en regard du point rouge prévu sur la monture d'objectif de l'appareil et tourner l'objectif de 65° vers la droite (dans le sens des aiguilles) jusqu'à ce qu'il se verrouille avec un

délic.

Note: Lors de la prise de vues avec un adaptateur, le témoin de diaphragme à diode LED apparaissant dans le viseur s'allumera toujours à la position la plus basse, quelle que soit l'ouverture choisie. Il est donc nécessaire d'agir prudemment, car il n'est pas possible de vérifier l'ouverture en regardant dans le viseur.

59 ACCESSOIRES

Le Fujica AX-5 possède une gamme complète d' "accessoires systématisés", destinés à élargir le champ des applications et à augmenter le plaisir de la prise de vue.

AUTO-ARMEUR X

Cette unité compacte et légère s'installe sur le fond de l'appareil et elle permet d'enrouler automatiquement le film à une cadence de deux images à la seconde; on peut ainsi se concentrer sur le sujet à photographier et l'on réduit les chances de rater les moments décisifs. Elle commande l'avance continue du film aussi longtemps que le déclencheur est enfoncé ou l'avance image par image chaque fois que le déclencheur est actionné. Il s'alimente sur quatre piles miniature et une diode LED rouge s'allume pour signaler l'avancement du film.

DOS-DATEUR FUJICA

Ce dos-dateur peut s'installer sur le dos de l'appareil;

il comporte un "stylet marqueur" couplé à un "stylet lumineux" qui permet de transcrire des informations (jusqu'à 30 lettres environ) dans le coin inférieur gauche de l'image. Le dos de l'appareil se détache aisément par une pression sur un ergot.

VISEUR ANGLE DROIT FUJICA

Cet accessoire simplifie la visée quand l'appareil doit être placé bas ou près du sol ou quand il est monté pour le copiage. Il est équipé d'une lentille de correction de la vue.

TUBES ALLONGE AUTOMATIQUES

FUJICA X25/X50

Ils s'emploient pour la prise de très gros-plans et ont une longueur de tube de 25 mm et 50 mm. Combinés à un objectif normal, l'unité X25 procure des photos à la moitié du format réel, tandis que le X50 donne le format réel. Ils offrent la mesure à pleine ouverture pour faciliter le réglage d'exposition.

Conçu pour la prise de très gros-plans, il procure un grossissement de x1 à x3 en combinaison à un objectif normal de 50 mm. Il est équipé d'un diaphragme automatique pour permettre la mise au point diaphragme grand ouvert. Les accessoires auxiliaires comprennent un rail de mise au point et un copieur de diapositives.

Il s'emploie avec le soufflet automatique Fujica X et

permet une mise au point simple et précise,

COPIEUR DE DIAPOSITIVES FUJICA X

Installé sur la partie avant du rail de mise au point Fujica X, ce copieur simplifie le travail de reproduction de diapositives montées sous cache ou en bandes en noir et blanc ou en couleur.

BONNETTE D'APPROCHE FUJICA

Fixée sur un objectif normal 50 mm f/1,6, elle permet la prise de plans rapprochés de sujets situés de 32 à 48 cm de l'objectif de l'appareil.

REPRODUCTEUR D'IMAGE CINEMA FUJICA X Cet accessoire s'emploie pour la copie d'images prises sur films de 8 et 16 mm.

FILTRES FUJICA (12 types)

Filtre	Type de film	Applications
SKYLIGHT (1B)	Noir et blanc, couleur	Réduit le bleu-verdâtre des photos de paysages. Recommandé également pour la protection de l'objectif.
UV	Noir et blanc, couleur	Filtre d'absorption de l'ultraviolet. Recommandé également pour la protection de l'objectif.
SY48	Noir et blanc	Filtre jaune. Pour paysages.
SO56	Noir et blanc	Filtre orange. Pour photos de montagnes et de paysages éloignés.

ADAPTATEUR POUR MICROSCOPE FUJICA X Il s'emploie pour coupler l'appareil sur un micro- scope et effectuer des travaux de photomicrographie.

ADAPTATEUR DE MONTAGE INVERSE FUJICA X

Il permet le montage inversé de l'objectif pour la prise de gros-plans. Les plans rapprochés plus grands que nature seront plus nets quand l'objectif est inversé sur le soufflet de rallonge à l'aide de cet adapteur.

TELECONVERTISSEUR FUJICA 2X

Monté entre l'objectif et le boîtier, il double la distance focale de l'objectif pour prendre des vues en téléphoto.

Filtre	Type de film	Applications
SR60	Noir et blanc	Filtre rouge. Accentue très fortement les contrastes; utilisable pour photographie infrarouge.
ND-4X	Noir et blanc, couleur	Filtre gris. Réduit l'intensité de la lumière.
LBA-12	Couleur	Filtre de correction des couleurs pour films à lumière artificielle.
LBB-12	Couleur	Filtre de correction des couleurs pour films à lumière du jour.
FL-W	Couleur	Filtre compensateur de lumière pour prises de vues avec éclairage fluorescent.
PL	Noir et blanc, couleur	Suppression des reflets.
CROSS-4	Noir et blanc, couleur	Pour effets spéciaux. Renferme une trame de fils croisés.
MULTI-5	Noir et blanc, couleur	Pour effets spéciaux. Procure des images multiples (5) sur le même cliché.

ENTRETIEN DE L'APPAREIL

• Lorsqu'on ne se sert plus de l'appareil, désarmer l'obturateur en appuyant sur le déclencheur.
• Nettoyer périodiquement l'appareil et l'essuyer avec un chiffon propre qui ne s'effiloche pas. Utiliser une poire pour enlever la poussière et les déchets de film à l'intérieur de l'appareil,
• Protéger l'objectif et le viseur contre les marques de doigts et la poussière. Utiliser une poire pour

enlever la poussière. On pourra enlever les marques de doigts avec un liquide spécial pour objectifs Fuji ou un papier de nettoyage Fuji. Eviter de toucher le miroir, car il s'abime facilement.
- Si l'on prend des photos au bord de la mer, transporter l'appareil dans un sac en vinyle et ne l'en ressortir que quand on s'en sert. Une fois rentré à l'intérieur, essuyer l'appareil avec un chiffon propre pour enlever les traces de sel et

le sable qui pourraient s'y trouver.
- Faire vérifier l'appareil par un spécialiste environ tous les deux ans. Sa période d'utilisation en sera prolongée.
- Eviter de laisser tomber l'appareil et ne pas le laisser exposé au soleil.
- Normalement l'appareil ne doit pas être lubrifié.
Soul un spécialiste peut la huiler ou le démonter
- Si on ne se sert pas de l'appareil pondant un certain temps, le retirer de son étui, enlever sa pile et le ranger à l'abri de l'humidité, de la chaleur et de la poussière. La meilleure manière est de le placer dans une boîte refermée d'un

couvercle dans laquelle on aura placé un dessiccatif, comme par exemple de la gelée au silice.

• Noter les numéros de l'appareil et des objectifs au cas où ils seraient égarés.
• Par temps chaud, ne pas laisser longtemps l'appareil dans une voiture ou dans un endroit humide.
• Par temps froid, garder l'appareil au chaud en le laissant dans son étoir. Le transporter à l'intérieur d'un vêtement et ne le sortir que lorsque c'est nécessaire.

67 FICHE TECHNIQUE

Description Modes d'exposition

Dimensions de l'image Objectifs interchangeables (Equipements en option)

Objectifs standard

Monture d'objectif

Réflex mono-objectif 35 mm automatique, obturateur plan focal.
Exposition automatique à priorité à la vitesse, à priorité au diaphragme et programmée; exposition manuelle.
24 x 36 mm
Objectifs X-Fujinon DM (capables de 3 modes d'exposition automatique); Objectifs X-Fujinon (limités à l'exposition automatique à priorité au diaphragme);
Objectifs Fujinon (montés avec adaptateur de monture X-D ou X-S et capables de l'exposition automatique).
EBC X-Fujinon 50 mm, f/1,6 DM, 6 lentilles en 6 groupes
X-Fujinon 50 mm, f/1,6 DM, 6 lentilles en 6 groupes
EBC X-Fujinon 50 mm, 1/1,2 DM, 7 lentilles en 7 groupes
X-Fujinon Z 43 - 75 mm, f/3,5 - 4,5 DM, 7 lentilles en 7 groupes.
Monture Fujica X (baionnette), tour de 65°; tirage 43,5 mm (de la base au plan focal).

Vieur
Surface visible
Grossissement viseur
Dioptrie du v
Mise au point
Informations du viseur

Lecture des informations

du viseur

Construction d'oculaire

Miroir

Obturateur d'oculaire

Réglage d'exposition

automatique

Mesure de luminosité

Gamme de mesure

Réglage de sensibilité

Compensation d'exposition

Memorisation d'exposition

(AE Lock)

Contrôle de profondeur

de champ

Exposition manuelle

Obturateur

Pentaprisme argenté, au niveau de l'œil.
92% verticalement et horizontalement.
0,86 fois (avec objectif 50 mm réglé à l'Infini).
-1,0 dioptrie
Trois systèmes (image divisée, microprismes et verre dépoli).
Témoin de mode d'exposition à diode LED, échelle de vitesse d'obturation, échelle de diaphragme, signal de sur et sous-exposition, témoin de charge de pile.
Par allumage de l'interrupteur principal et pression à mi-course du déclencheur ou pression à fond du bouton du posemètre.
Prevu pour recevoir un viseur à angle droit, des lentilles de correction de la vue et un œilleton.
Type à retour rapide, traité.
Incorporé pour empêcher la pénétration de lumière étrangère.
Commande électronique à 3 aimants couplée aux sélecteurs de vitesse d'obturation et de diaphragme,
Photocellules à silicium pour mesure moyenne à pondération centrale.
100 ISO/ASA: TL 0 - 19 (f/1,4 2 sec. - f/22 1/1000 sec.).
Gamme de 12 à 3200 ISO/ASA (par valeur de 1/3 de diaphragme); prévu pour verrouillage.
±1 diaphragme par contrôle d'exposition fractionnée (sélecteur des sensibilités).
Mise en mémoire de la mesure en plaçant le sélecteur de vitesse d'oburation sur AEL et par pression à mi-course et maintien du déclencheur.
Par bouton-pousseir

Par réglage manuel de vitesse d'obturation et diaphragme et ajustement par comparaison avec indication du témoin de diaphragme à diode LED dans le viseur.

Obturateur plan-focal en tissu; commande électronique de 2 à 1/1000 sec. en 1/4 incrément (commande numérique); métal autolubrifié.

Echelle des vitesses d'obturationAlimentation

Témoin de charge de pile

Interrupteur principal

Déclenchement d'obturateur

Expositions multiplesDéclenchement retardé

Synchronisation

Flash automatique

Dos de l'appareil

Chargement du filmAvance du film

Compteur d'images

Rembobinage

Dimensions

Poids

B (pose), AEL, AE, 2s, 1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, 1/250, 1/500, 1/1000.

Pile à oxyde d'argent 6 volts (4SR44), pile alcalino-manganèse (4LR44) ou pile à lithium.

Clignotement d'une diode LED rouge en face de la lettre B sur l'échelle des vitesses d'obturation du viseur.

Marche/arrêt situé sur le dessus de l'appareil; fait aussi office de commutateur pour retardateur.

Electromagnétique en deux temps: au premier, activation du posemètre et du circuit d'information du viseur; au second: fin de l'exposition; doté d'un bouton de posemètre.

Par armement du film en pressant sur le bouton de débrayage de rembobinage. Commandé électroniquement; déclenchement en 12 secondes, émission d'un signal audible.

Contact sabot X, synchronisation au 1/60 sec.; contacts spéciaux pour flashes exclusifs; muni d'une douille de synchronisation.

Réglage automatique de vitesse d'obturation avec flashes exclusifs; exposition automatique au flash.

S'ouvre par retrait de la manivelle de rembobinage; amovible pour remplacement par dos-dateur (Fujica Photo Recorser, en option) pour l'impression de données sur le film.

Facilité par bobine réceptrice à multi-fentes.

Par levier d'un seul mouvement sur le dessus de l'appareil; prévu pour l'avance par petits incréments; course de 144°, 25° de non engagement.

Type additionnel, remise à zéro automatique; décompte pendant le rembobinage du film, stationnaire à l'exposition multiple.

Bouton de débrayage et manivelle; le bouton revient à sa position normale pendant la rotation de la manivelle.

Avec objectif f 1,6/50 mm: 135 x 86 x 87 mm.

Boîtier: 525 g

Avec objectif f 1,6/50 mm: 695 g.

Accessoires inclus

Objectifs interchangeables

Accessoires en option

courroie, bouchon d'objectif.
Voir liste à la page 51.
Auto-armeur Fujica X, Flash Fujica Auto Strobo AZ, Flash Fujica Auto Strobo 300X, Dos-dateur Fujica, Adaptateur de monture Fujica X-D, Adaptateur de monture Fujica X-S, Tube allonge automatique Fujica X25, Tube allonge automatique Fujica X50, Soufflet Fujica X, Copieur de diapositives Fujica X, Adaptateur pour microscope Fujica X, Reproducteur d'image cinéma Fujica X, Adaptateur pour objectif inversé Fujica X, Rail de mise au point Fujica X, Viseur à angle droit Fujica, Lentilles de correction de vision Fujica, Oeilerton Fujica, Téléconvertisseur Fujica 2X, Filtres Fujica (12 types), Sacs fourre-tout L et S.
Avis: Spécifications présentées sous réserve de modifications sans avis préalable.

③ INDICE

Vier Mignon-Batterien.

L'auto-armeur Fujica X est une bobineuse automatique spécialement conçue pour fonctionner avec les Fujica AX-5, Fujica AX-3 et Fujica AX-1. Compact et léger, il s'adapte directement sur le fond de l'appareil. Quand il est installé, le film est toujours prêt à être exposé et délivré du souci de devoir réarmer, on risque moins de perdre des occasions uniques. Il est prévu pour la prise de vues image par image et en continu, mode que l'on choisit à l'aide de l'interrupteur principal.

■FICHE TECHNIQUE DE L'AUTO-ARMEUR FUJICA X

• Vitesse d'armement

Environ 2 images par seconde

● Mise en marche

Par pression sur le déclencheur de l'appareil.

- Vitesses d'obturation utilisables

Prise de vues en continu : B, 2 à 1/1000 sec.

Image par image: B. 2 A 1/1000 sec

• Compte d'images

Par le compteur d'images de l'appareil

● Vérification de l'avance du film

Une diode LED s'allume pendant l'armement du film.

• Arrêt automatique

L'auto-armeur s'arrête de lui-même quand tout le film est exposé ou quand la charge des piles est insuf-

fisante.

• Alimentation électrique

Quatre piles miniature.

Autonomie : A température normale, au moins 20

rouleaux de 36 images avec des piles alcalines.

- Montage sur l'appareil

Fixation sur le fond de l'appareil par l'écrou de pied.

- Dimensions

137×36×37.5mm

- Poids

250 g (sans les piles)

■ INSTRUCTIONS

1. Mise en place des piles

① Ouvrir le couvercle du logement des piles en soulevant légèrement ses deux extrémités et en le tirant vers soi.

② Installer quatre piles miniature (taille AA) comme illustré à l'intérieur du logement et refermer le couvercle.

3 Si les piles ne sont pas correctement disposées ou si elles sont épuisées, l'auto-armeur ne fonctionnera pas ou l'avance du film prendra du temps. Dans ces cas, replacer correctement les piles ou les remplacer par des neuves.

Notes

① Remplacer les quatre piles en même temps et veiller à en choisir des neuves de même type et de même marque.

② L'armement du film sera légèrement plus rapide si l'on utilise des piles au nickel-cadmium.

1. Fixation de l'auto-armeur sur l'appareil

Placer le pion de positionnement de l'auto-armeur dans l'orifice correspondant sur le côté gauche du

fond de l'appareil; placer la vis de l'auto-armeur dans l'écrou de pied de l'appareil et serrer la vis à fond.

1. Allumage de l'interrupteur de l'auto-armieur Placer l'interrupteur sur "SINGLE" ou "CONT" en fonction du type de prise de vue désiré.

Le placer sur "SINGLE" si l'on veut prendre une image à la fois. L'auto-armeur fera avancer une image à chaque pression sur le déclencheur de l'obturateur. Le placer sur "CONT" pour la prise de vues en continu. Un cycle d'exposition et d'avancement du film sera répété sans interruption aussi longtemps que le déclencheur est maintenu enfoncé.

1. Vérification de l'exposition et prise de vue Pour prendre la photo, appuyer sur le déclencheur de l'obturateur.

Si l'interrupteur principal est placé sur "SINGLE", on ne pourra prendre qu'une seule photo, même si le déclencheur est maintenu enfoncé. Si l'est placé sur "CONT.", la prise de vues se fait en continu aussi longtemps que le doigt maintient le déclencheur enfoncé. Dans les deux cas, l'auto-armeur bobine le film à la vitesse rapide de deux images à la seconde. Pendant que l'auto-armeur fait avancer le film, une diode LED rouge, placée juste au-dessous de l'interrupteur principal, s'allume pour rappeler que le film est en train d'avancer.

5. Fin du film et arrêt automatique

L'armement automatique du film s'arrête dès que la pellicule arrive à son extrémité. Dans ce cas, couper l'interrupteur principal pour éviter l'usure inutile des piles et rembobiner le film dans le chargeur.

Il est possible de rembobiner le film en laissant en place l'auto-armeur. Appuyer sur le bouton de débrayage et rembobiner le film dans son chargeur à l'aide de la manivelle de rembobinage.

1. Armement manuel du film

Si l'interrupteur principal est coupé, il est possible de faire avancer le film à l'aide du levier d'armement de l'appareil.

7. Précautions

① L'auto-armeur Fujica X ne fonctionnera pas si les piles de l'appareil sont usées, veiller, dès lors, à vérifier les piles de l'auto-armeur, mais aussi celles de l'appareil proprement dit.

1. Par temps froid, il arrive que la vitesse de l'armement automatique soit plus lente par suite d'une réduction de l'efficacité des piles qu'il est conseillé de maintenir au chaud à basse température

3 Veiller à couper l'interrupteur principal avant de fixer ou de détacher l'auto-armeur.

NOMENCLATURE

1 Couvercle du logement des piles

(2) Contact électrique

(3) Vis de fixation

1. Interrupteur principal

5 Couplage d'avancement du film

e Pion de positionnement

7 Vis de fixation

8 Ecrou de pied

Instrucciones

FUJICA AUTO WINDER X
