Type de produit	Système Hi-Fi
Marque	Panasonic
Modèle	SC-HT80
Dimensions (unité principale)	200 x 250 x 300 mm
Poids (unité principale)	5 kg
Alimentation	220-240 V, 50/60 Hz
Puissance de sortie	50 W RMS (2 x 25 W)
Lecteur CD	Oui, compatible CD-R/RW
Tuner FM/AM	Oui, avec 30 présélections
Cassette	Oui, platine à cassette stéréo
Entrée auxiliaire	Prise jack 3,5 mm
Fonctions principales	Lecture CD, radio FM/AM, cassette, amplification, horloge, minuterie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le service après-vente Panasonic.

FOIRE AUX QUESTIONS - SC-HT80 PANASONIC

Comment régler l'horloge sur le Panasonic SC-HT80 ?

Appuyez sur la touche CLOCK puis utilisez les touches + et - pour régler l'heure. Confirmez avec CLOCK.

Comment connecter des enceintes supplémentaires ?

Utilisez les bornes à vis à l'arrière de l'unité principale. Veillez à respecter la polarité (+/-).

Que faire si le CD ne se lit pas ?

Vérifiez que le CD est propre et inséré correctement. Essayez un autre CD. Si le problème persiste, nettoyez la lentille avec un disque de nettoyage.

Comment mémoriser une station de radio ?

Syntonisez la station souhaitée, puis appuyez sur MEMORY. Utilisez les touches numériques pour sélectionner un emplacement (1-30).

Pourquoi n'y a-t-il pas de son ?

Vérifiez que les enceintes sont correctement branchées et que le volume n'est pas à zéro. Assurez-vous que la source sélectionnée est active.

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles. Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Pointez directement vers l'appareil.

Comment nettoyer le Panasonic SC-HT80 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Pour les fentes, un pinceau doux peut être utilisé.

Puis-je brancher un lecteur MP3 sur ce système ?

Oui, via l'entrée auxiliaire (jack 3,5 mm) à l'avant de l'appareil. Branchez votre lecteur et sélectionnez la source AUX.

Comment utiliser la minuterie d'arrêt ?

Appuyez sur SLEEP pour régler la durée (ex: 30, 60, 90 minutes). L'appareil s'éteindra automatiquement.

Où trouver le numéro de série ?

Le numéro de série se trouve sur une étiquette au dos ou en dessous de l'unité principale. Notez-le pour le service après-vente.

MODE D'EMPLOI SC-HT80 PANASONIC

Système home cinéma DVD

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

RQT5279-1D

(Intérieur de l'appareil)

(Intérieur de l'appareil)

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Chaîne	SC-HT80
Unité principale	SA-HT80
Enceintes avant, centrale et surround	SB-AFC80
Subwoofer (caisson de grave)	SB-W80

AVERTISSEMENT!

NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

DANGER	LASER RADIATION WHEN OPEN.AVOID DIRECT EXPOSURE TO BEAM.
DANGER	RADIATION LASER LORSQUE OLVERT.EVITER TOUTE EXPOSITION AU FAISCEAU.
ADVARSEL	LASPERSTÄLING VED ÄNIMIG, NÜR SIKKERHEDGAFBYCUREEB UDE AFFUNKTION, UNDAUUSDETTELE FOR STRÄUNG.
VARO!	AVATTAESSA JA SUOALUKITUS OHTETTAESSA OLET ALTTINA LASERSÄTEILYLLLE, ÄLA KATSD SÄTEESEEN.
VARNING	LASERSTRÄLNING NÜR DIENNA DEL ÄR ÖPPINAD OCHSPÄRIEN ARUKOPPLAD, BETRAKTA EJ STRÄLEN.
ADVARSEL	LASERSTRÄLING NÜR DEGEL ÄPINES OG SIKKERHEDSLÄSBRYTES, UNNIGA KSPONERING FOR STRÄLEN.
VORSIGHT	LASERSTRÄLUNG, HEWN ABDECKNUNG GEÖFFNET.MOHT DEM STRAHL AUSSETZEN.

(Intérieur de l'appareil)

(Intérieur de l'appareil)

Des codes de zone sont attribués aux lecteurs et disques DVD selon la zone géographique où ils sont vendus.

• Le code de zone de cet appareil est "2".
• Cet appareil peut lire les disques DVD avec les numéros de zone [2] ou [All].

Table des matières

Avant l'utilisation

Précautions de sécurité....7

Accessoires fournis 9

À propos de la télécommande....11

Types de disque ....11

Type de disque convenant au téléviseur raccordé .....13

Disques karaoké....13

Installation des enceintes ....15

Raccordements....19

Commandes du panneau avant....23

Préparatifs

Réglages du téléviseur....27

Utilisation des disques

Lecture des disques....29

Autres méthodes de lecture ....33

Utilisation de la fonction de reprise de lecture ....33

Pause (arrêt sur image)....33

Fonction de recherche ....33

Fonction de saut 35

Lecture image par image 35

Lecture au ralenti 35

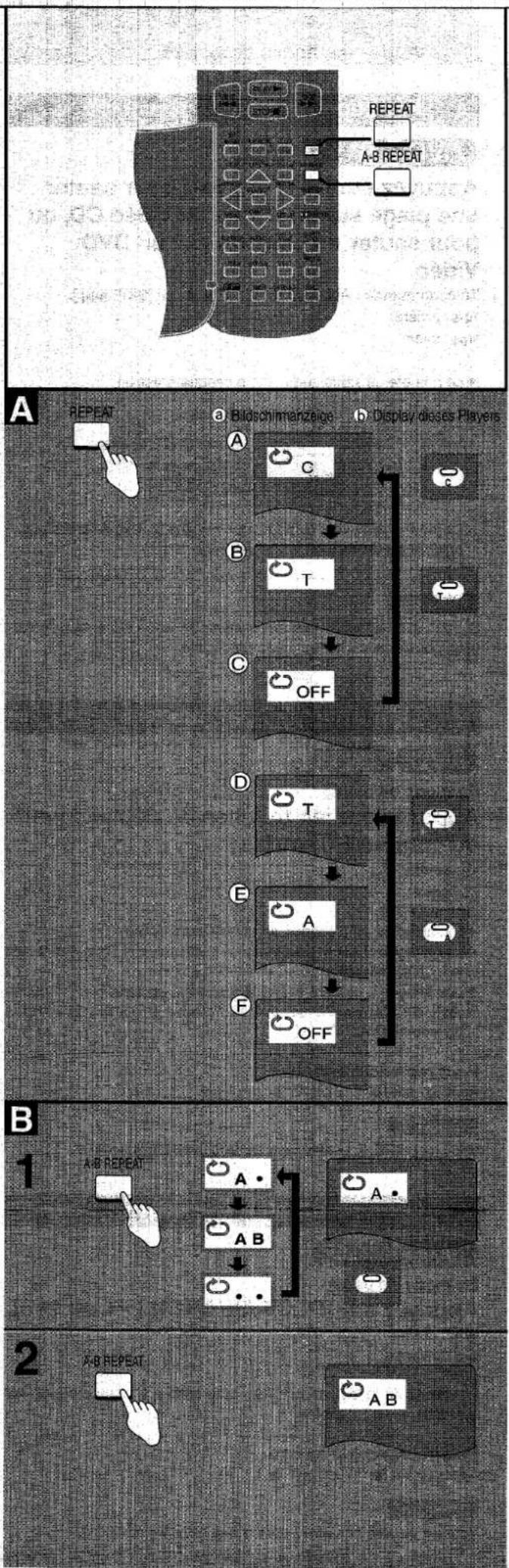

Fonction de répétition 37

Mémorisation d'un signet....39

Menu de titres 41

Menu DVD 41

Changement de la piste son 43

Changement de la langue des sous-titres ....43

Vue sous un autre angle 45

Lecture à partir d'une plage donnée 45

Lecture aléatoire 47

Utilisation du Gestionnaire de disques 47

Lecture de plages programmées 49

Utilisation des bandes d'icônes GUI 51

Description détaillée des icônes GUI 58

Utilisation de la radio

La radio : accord manuel 61

La radio : accord mémorisé 63

Mémorisation automatique 63

Mémorisation manuelle 63

Sélection des canaux 63

Utilisation des options de qualité sonore/champ sonore

Champ sonore 68

Effets de champ sonore offerts par cet appareil 68

Écoute du son en Dolby Digital 71

Écoute du son en Dolby Pro Logic....71

Enrichissement du son stéréo (SUPER SRND)....75

Écoute du son en stéréophonie simulée (SIMULATED ST) .....75

Pour reproduire le son multicanal sur deux canaux

(downmix) 75

Utilisation de l'effet surround arrière virtuel

(VIRTUAL REAR SRND)....77

Utilisation de l'effet multi-surround arrière

(MULTI REAR SRND) 77

Utilisation de l'effet de focalisation centrale

(CENTER FOCUS) 77

Utilisation de la fonction de position d'écoute

Fonction de minuterie 81

Réglage du minuterie....81

Fonctions pratiques ....83

Pour couper le son....83

Pour éteindre l'afficheur de l'appareil....83

Pour écouter avec un casque 83

Réglage des basses 83

Utilisation d'autres appareils....85

Écoute d'une source externe 85

Enregistrement sur un autre appareil....85

Utilisation de la télécommande avec un

autre appareil 87

Commande d'un téléviseur 87

Commande d'un magnétoscope 87

Références

Réglages initiaux 92

Glossaire 105

À propos des disques ....107

Pour transporter l'appareil....107

Guide de dépannage ....112

Données techniques ....Couverture arrière

Entretien....Couverture arrière

Symboles de disques utilisés dans ce mode d'emploi

Les fonctions que vous pouvez utiliser dépendent du type de disque.

Les symboles suivants indiquent les fonctions utilisables avec les différents types de disque.

DVD

Fonctions pouvant être utilisées avec les disques DVD.

VCD

Fonctions pouvant être utilisées avec les Vidéo CD.

CD

Fonctions pouvant être utilisées avec les CD audio.

Notez que certaines fonctions ne peuvent pas être utilisées même si elles sont signalées par les symboles ci-dessus.

Précautions de sécurité

Placement

Placer le système sur une surface plane éloignée de la lumière directe du soleil, de hautes températures, de haute humidité et de vibrations excessives. Ces conditions peuvent endommager le coffret et les autres composants, raccourcissant la durée de vie de l'appareil.

Le placer à au moins 15 cm de la surface des murs pour empêcher les distorsions et les effets acoustiques indésirables.

Ne pas placer d'objets lourds sur l'appareil.

Voltage

Ne pas utiliser de sources d'alimentation à haut voltage. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation CC. Vérifier soigneusement la source lors de l'installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccord et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétrer dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement. Si cela se produit, débrancher immédiatement l'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent s'enflammer s'ils sont vaporisés dans l'appareil.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème qui n'est pas couvert par ces instructions se produit, contacter le revendeur ou un centre de réparation agréé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produire si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

A

B

C

D

E

F

G

H

I

Veuillez cochez et identifier les accessoires fournis.

A Cordon d'alimentation ....1

B Ensemble d'antenne-cadre AM 1

C Antenne FM interne....1

D Câble de raccordement vidéo ....1

E Adaptateur RCAJ....1

F Télécommande ....1

G Piles....2

H Pieds d'enceinte ....1 feuille (25 pieds)

Autocollants d'enceinte ....1 feuille (2 jeux) ※ Un jeu de rechange.

A

A Mise en place des piles

Utilisation des piles

• Veillez à faire correspondre les pôles (+ et -) des piles lorsque vous les mettez en place. Insérez-les en poussant dans le sens du pôle négatif.
• Ne mélangez pas des piles usagées et des piles neuves ou des piles de types différents.
• N'essayez pas de recharger des piles sèches ordinaires.
• Ne soumettez pas les piles à une chaleur excessive et n'essayez pas de les démonter. Ne les laissez pas entrer en contact avec les flammes ou l'eau.
• Si vous prévoyez que l'appareil restera longtemps inutilisé, retirez les piles.
• Ne rangez pas les piles avec des objets métalliques tels que les colliers, etc.
• N'utilisez pas des piles dont l'enveloppe a été retirée.
• Ne pas utiliser de piles de type rechargeable.

Une mauvaise utilisation des piles peut provoquer des pertes d'électrolyte, ce qui peut endommager les pièces avec lesquelles le liquide entre en contact et provoquer un incendie.

En cas de fuite d'électrolyte, consultez votre revendeur.

En cas de contact de l'électrolyte avec une partie de votre corps, lavez abondamment la partie touchée.

B Utilisation correcte

① Capteur de signal de télécommande b Fenêtre d'émission © Environ 7 mètres devant le capteur de signal

Remarques d'utilisation

• Ne placez pas d'obstacle entre le capteur de l'appareil et la télécommande.
• N'exposez pas le capteur de l'appareil aux rayons directs du soleil ou à la lumière intense d'une lampe fluorescente.
• Veillez à ce qu'il n'y ait pas de poussière sur la fenêtre d'émission de la télécommande et sur le capteur de l'appareil.
• Si cet appareil est installé dans une armoire vitrée, il se peut que l'épaisseur ou la couleur du verre rende nécessaire l'utilisation de la télécommande à une distance moindre de l'appareil.

Prévention des dommages

• Ne placez pas d'objets lourds sur la télécommande.
• Ne démontez pas ou ne modifiez pas la télécommande.
• Ne renversez pas d'eau ou d'autres liquides sur la télécommande.

C Pour ouvrir la télécommande

Types de disque

D Cette chaîne peut lire les disques portant les logos suivants:

Cette chaîne n'est pas munie d'un décodeur DTS et ne peut donc pas lire des disques codés en DTS.

Cet appareil convertit automatiquement les signaux à canaux multiples MPEG 2 sur deux canaux et les émet par les enceintes avant.

Cette chaîne ne peut pas lire les disques suivants:

• DVD dont le code de zone est autre que [2] ou [All] - DVD audio - DVD-ROM • DVD-R - DVD-RAM - DVD+RW - Vidéo CD DIVX

• CD-ROM • VSD • CDV
• CD-G
• CD-RW • CVD
• SACD • SVCD
• CD-R
• Photo CD, etc.

A a

b

A

Type de disque convenant au téléviseur raccordé

Les DVD et Vidéo CD sont enregistrés avec le système PAL ou NTSC.

Consultez ce tableau avant d'acheter des disques.

① Des images nettes apparaissent sur l'écran.

⑥ Des images nettes n'apparaissent pas sur l'écran.

Type de téléviseur	Format de disque	Écran TV
Téléviseur multi-standard	PAL	a√
	NTSC	a√
Téléviseur NTSC	PAL	b×
	NTSC	a√
Téléviseur PAL *	PAL	a√
	NTSC	b×

Remarque

Le bas de l'image pourra être coupé si vous utilisez un Vidéo CD ne correspondant pas au standard.

- Il se peut que vous ne puissiez pas effectuer les opérations qui nécessitent une interaction avec le téléviseur (les réglages initiaux, par exemple).

Disques karaoké

Certains disques ont un format différent.

DVD 5 canaux
	Numéro de séquence audio 1
Canal 1	Accompagnement stéréo côté gauche
Canal 2	Accompagnement stéréo côté droit
Canal 3	"Mélodie guide" (mélodie de la section des voix)
Canal 4	Voix 1
Canal 5	Voix 2

DVD 2 canaux
	Numéro de séquence audio 1	Numéro de séquence audio 2
Canal 1	Accompagnement stéréo côté gauche	Accompagnement stéréo côté gauche et voix
Canal 2	Accompagnement stéréo côté droit	Accompagnement stéréo côté droit et voix

Vidéo CD, etc.
Canal 1	Accompagnement mono
Canal 2	Accompagnement mono et voix

1

2

3

Installation des enceintes

Référez-vous également à "Installation des enceintes", un guide séparé inclus avec le présent mode d'emploi.

1 Fixez les autocollants aux câbles des enceintes

Les 5 petites enceintes sont identiques.

Fixez les autocollants aux câbles des enceintes.

① - ⑤ : Fixez les autocollants 1 à 5 aux câbles des 5 petites enceintes. (2 à l'avant, 2 surround et 1 centrale: (SB-AFC80).

⑥: Fixez l'autocollant 6 au câble de la grande enceinte. (subwoofer: SB-W80)

2 Fixez les pieds de caoutchouc aux enceintes

Les cinq petites enceintes peuvent être installées soit debout, soit à l'horizontale. Placez le subwoofer debout. Attachez les pieds de caoutchouc aux petites enceintes pour les empêcher de se déplacer ou de tomber. Attachez des pieds de caoutchouc au subwoofer si nécessaire.

Une feuille comportant 25 pieds est fournie. Utilisez 3 ou 4 pieds par enceinte.

3 Placez les enceintes

Les enceintes avant, centrale et surround doivent être placées environ à une même distance de la position d'écoute. Les angles indiqués sur le diagramme sont approximatifs.

• Placez les enceintes avant de gauche et de droite (①, ②) de chaque côté du téléviseur.
• Placez l'enceinte centrale (⑤) juste au-dessus du téléviseur.
• Placez les enceintes surround (3, 4) de chaque côté de la position d'écoute, ou légèrement derrière elle, à environ un mètre au-dessus du niveau des oreilles.
• Le subwoofer (⑥) peut être placé n'importe où, pourvu qu'il soit debout et pas trop éloigné du téléviseur. ① – ⑥ : Placez les enceintes de la façon indiquée sur le diagramme, en utilisant les autocollants pour vous guider.

Remarque

Si vous ne pouvez pas placer les enceintes surround de la façon recommandée, vous pouvez les placer près des enceintes avant et obtenir quand même un effet de type surround (→ "Utilisation de l'effet surround arrière virtuel", page 77).

4 Raccordez les enceintes à l'appareil

⊖ Gris (avec bande bleue) ou noir ⊕ Gris (sans bande) ou rouge

Les câbles d'enceintes

• Raccordez les câbles en faisant correspondre les chiffres des autocollants à ceux situés sous les bornes.
• Raccordez les câbles gris à bande bleue ⊖ aux bornes bleues.
• Raccordez les câbles gris sans bande ⊕ aux bornes grises.
• Raccordez le câble rouge du subwoofer à la borne rouge ⊕, et le câble noir à la borne noire ⊖.
• Assurez-vous que les fils électriques des câbles sont complètement insérés, pour éviter qu'ils entrent en contact et provoquent un court-circuit.

Remarque

Lorsque vous avez terminé l'installation et les raccordements, enroulez l'excédent de câble et attachez-le.

A

Installation des enceintes

Fixation à un mur

A Pour fixer à la verticale

① Pieds en caoutchouc (fournis) ⑥ Vis (non fournie) © Pieds en caoutchouc (fournis)

B Pour fixer à l'horizontale

d Vis (non fournie)

© Pieds en caoutchouc (fournis)

Fixez 4 pieds en caoutchouc à chacune des enceintes, en vous assurant qu'ils ne recouvrent pas les orifices.

Remarque

La surface à laquelle vous fixez les enceintes doit pouvoir supporter plus de 5 kg.

C Fixation à des bases d'enceintes

f 5 mm, pas de vis: 0,8 mm ⑨ Fixez les bases dans ces orifices. h Épaisseur de la plaque + 7 à 10 mm ① Bases d'enceintes (non fournies)

Remarque

Lors de l'achat de vos bases d'enceintes, assurez-vous qu'elles remplissent les conditions suivantes.

• Observez le diamètre et la longueur des vis, ainsi que la distance entre les vis, tel qu'indiqué sur le diagramme. Vis; diamètre: 5 mm, pas de vis: 0,8 mm, épaisseur de la plaque et du pied entre 7 et 10 mm. Distance entre les centres des orifices: 60 mm.

- Les bases doivent pouvoir supporter plus de 5 kg.

- Les bases doivent être stables même lorsque les enceintes y sont placées en position élevée.

D Déplacement de la plaque logo

Vous pouvez faire pivoter la plaque logo si vous choisissez d'installer les petites enceintes à l'horizontale.

Évitez les dommages à la plaque en recouvrant le bout du tournevis d'un bout de tissu.

j Bout de tissu

Insérez le tournevis sous la plaque et soulevez-la. Faites pivoter la plaque jusqu'à la position appropriée.

Si une distorsion des couleurs se produit sur votre téléviseur

Ces enceintes sont conçues pour être utilisées à proximité d'un téléviseur, mais l'image peut être affectée sur certains téléviseurs et avec certaines combinaisons d'emplacement.

Si cela se produit, éteignez le téléviseur pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait corriger le problème.

S'il persiste, éloignez davantage les enceintes du téléviseur.

Remarque

• Installez les enceintes sur une surface plane afin d'éviter qu'elles ne tombent. Si vous ne pouvez pas les installer sur une surface plane, prenez les précautions nécessaires pour assurer qu'elles ne tomberont pas.
• Les grilles de protection ne peuvent pas être enlevées.

Attention

• Utiliser les enceintes seulement avec le système recommandé. Sinon, l'amplificateur et/ou les enceintes risqueront d'être endommagés, ou il y aura risque d'incendie. Si on constate des dommages ou un changement soudain du fonctionnement, s'adresser à un technicien qualifié.
• Ne pas tenter de fixer ces enceintes au mur en procédant de manières autres que celles décrites dans ce manuel.

Raccordement des antennes intérieures, du téléviseur et de l'alimentation

a Antenne FM intérieure (fournie)

Fixez l'antenne à un mur ou à un pilier dans une position où la réception des signaux radio se fait avec le moins de parasites possible.

⑥ Fixez l'antenne à un mur ou à une autre surface avec du ruban adhésif.

© Antenne-cadre AM (fournie)

Une fois l'antenne fixée, allumez l'appareil et faites l'accord sur une station. Faites ensuite pivoter l'antenne jusqu'à l'angle pour lequel la réception est la meilleure et comporte le moins de parasites.

⑭ Socle d'antenne-cadre AM (fourni)

© Pour fixer à un mur ou à une autre surface

f Vis (fournie)

⑨ Téléviseur (non fourni)

h) Panneau arrière du téléviseur

① Raccorder pour regarder la télévision via cet appareil.

Câble de raccordement stéréo (non fourni)

① Câble de raccordement vidéo (fourni) Utilisez l'adaptateur RCAJ (fourni) si votre téléviseur est doté d'une prise péritélévision à 21 broches. Vous n'avez rien à raccorder aux prises AUDIO.

Pour une meilleure qualité vidéo Câble S-Vidéo (non fourni)

Remarque

Effectuez les raccordements vidéo directement de cet appareil au téléviseur. L'image peut ne pas être correctement reproduite sur votre téléviseur si les raccordements sont effectués via un magnétoscope ou une combinaison téléviseur/magnétoscope, à cause du système anti-copie.

① Cordon d'alimentation secteur (fourni)

Raccordez ce cordon seulement après que tous les autres raccordements de câbles et de cordons ont été complétés.

m Prise d'alimentation secteur domestique

Remarque

Le cordon d'alimentation secteur fourni doit être utilisé uniquement avec cet appareil. Ne l'utilisez pas avec d'autres appareils.

Insertion du connecteur

Même si le connecteur est bien inséré à fond, la partie avant de la fiche peut éventuellement dépasser selon le type de prise utilisé, comme montré sur l'illustration.

Quoi qu'il en soit, il n'y a aucun problème d'utilisation.

n Connecteur

© Environ 6 mm

© Entrée de câble

Raccordement d'autres appareils

① Magnétoscope (non fourni) ⑥ Platine-cassette (non fournie) © Câbles de raccordement stéréo (non fournis)

Il s'agit d'exemples de raccordements. Vous pouvez raccorder d'autres appareils d'enregistrement, tel qu'un lecteur MD au lieu d'une platine-cassette. Il est possible de raccorder aux bornes auxiliaires (AUX) une platine tourne-disque, un lecteur laserdisc, etc.

Pour raccorder une platine tourne-disque

Connectez un tourne-disque avec égaliseur intégré aux bornes AUX, ou encore connectez un tourne-disque à un égaliseur phono, puis connectez l'égaliseur aux bornes AUX.

Remarque

La sortie audio par la borne LINE OUT ne s'effectue qu'avec les sources lues avec cet appareil (radio et disques), et non à partir des autres sources raccordées aux bornes TV AUDIO IN, VCR AUDIO IN et AUX.

Raccordements d'antennes extérieures

Utilisez des antennes extérieures si la réception radio n'est pas bonne.

Antenne FM extérieure

Déconnectez l'antenne intérieure FM.

L'antenne extérieure ne devrait être installée que par un technicien qualifié.

d Antenne extérieure FM (non fournie) © Câble coaxial 75 Ω (non fourni)

Antenne AM extérieure

(utilisation d'un fil à gaine plastique)

Faites passer un fil à gaine plastique horizontalement le long d'une fenêtre ou d'un autre endroit pratique.

Laissez l'antenne-cadre raccordée.

Lorsque l'appareil n'est pas utilisé, déconnectez l'antenne extérieure pour éviter d'éventuels dommages causés par la foudre.

N'utilisez jamais l'antenne extérieure pendant un orage.

f Antenne-cadre AM ⑨ Fil à gaine plastique

Commandes du panneau avant

No

Nom

Page

Unité principale

① Interrupteur d'attente/marche (☐/l) .....27 Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

② Témoin d'attente/marche (☐/I) Lorsque l'appareil est raccordé à l'alimentation secteur, ce témoin s'allume en rouge en mode de veille et en vert lorsque l'appareil est allumé.

③ Touches de sélection de disque (5 DISC) .....29

④ Afficheur

⑤ Touche de sélection d'entrée (SELECTOR)....29

⑥ Touches d'effet surround .....71, 77, 79

⑦ Touche de niveau du subwoofer (SUBWOOFER LEVEL) 83

⑧ Commande de volume (VOLUME) ....31

⑨ Tiroir de disque

⑩ Témoin de réveil (WAKE) 81

⑪ Touches de commande de base

⑫ Prise de casque (PHONES)....83

Affichage

⑬ Témoin de disque DVD ....31 S'allume lorsqu'un DVD est inséré.

⑭ Témoins de mode SFC 79

⑮ Témoin de reprise de lecture ....33

⑯ Affichage général

⑰ Témoins d'effet surround .....71, 75–79

⑱ Témoin de lecture ....31

⑲ Témoin de pause (arrêt sur image) .....33

⑳ Témoin de son multicanal sur 2 canaux (MIX 2ch) ....75

② Témoins de signal de disque DVD ....31

② Témoins de radio 61

②3 Témoin d'angle 45

②4 Témoin Tout disque 47

②5 Témoin de lecture aléatoire .....47

②6 Témoin de programme 49

⑳ Témoins de répétition ....37

28 Témoins de programmation .....81

Témoins d'enceintes

⑲ Enceinte centrale (Bleu)

30 Enceinte surround (Bleu)....77 S'allume lorsque le SURROUND ARRIÈRE VIRTUEL est activé.

③1 Enceintes avant (Bleu)

③2 Enceinte surround (Bleu)

③3 Subwoofer (Bleu) 83

③4 Enceinte surround (Orange) .....77

S'allume lorsque le MULTI-SURROUND ARRIÈRE est activé

③5 Enceinte surround (Orange) ....77 S'allume lorsque le SURROUND ARRIÈRE VIRTUEL est activé.

Témoin bleu : le son provient réellement de l'enceinte. Témoin bleu clignotant : un signal de test est émis pour l'enceinte.

Témoin orange : enceinte virtuelle. Le son semble provenir de la position indiquée.

Télécommande

No	Nom	Page
36	Touche ⏻ (➊)
37	Touches de sélection d'entrée(AUX, TUNER/BAND, DVD/CD, TV, VCR)La touche TUNER/BAND est également utilisée pour changer de bande de fréquences radio.
38	Touches numériques et touche ≥10/-/- - (1 à 9, 0, ≥10/-/- - ) ......27-31
39	Touches de commande de base
40	Touche de Gestionnaire de disques(DISC MANAGER)......47
41	Touche de mode de lecture (PLAY MODE) ....47
42	Touche de son multicanal sur deux canaux(MIX-2ch)......75
43	Touche d'affichage FL (FL DISPLAY)......83
44	Touche de deuxième mode (SHIFT)......39
45	Touche de programmation (TIMER)......81
46	Touche de sélection TV/Vidéo (TV/AV) ......87
47	Touche de canaux haut/bas (CH ∧, ∨)......63
48	Touche de volume (VOLUME +, -) ......31
49	Touche de niveau du subwoofer(SUBWOOFER LEVEL) ......83
50	Touche de disque (DISC)......45
51	Touche de coupure du son (MUTING) ......83
52	Touche d'annulation (CLEAR) ......39
53	Touche de répétition(REPEAT, A-B REPEAT) ......37
54	Touches d'effet surround ......71-79
55	Touche de test (TEST) ......73
56	Touche de sélection de canal d'enceinte(CH SELECT) ......73
57	Touche de signet et de titre(TITLE, MARKER) ......39, 41
58	Touches de déplacement du curseuret de sélection
59	Touches de menu (MENU)......41
60	Touche de sélection de la langue dessous-titres (SUB TITLE)......43
61	Touche d'affichage et de retour(DISPLAY, RETURN) ......51, 95
62	Touche de réglages initiaux (SET UP) ......27
63	Touche d'angle (ANGLE)......45
64	Touche d'affichage de la langue de lapiste son (AUDIO) ......43

Réglages du téléviseur

Le menu de langue est réglé sur la langue anglaise à la sortie d'usine. Vous pouvez changer la langue en accédant au menu "3 Menu Language".

(→ page 92)

Réglez le format d'écran pour qu'il corresponde à celui de votre téléviseur. La configuration à la sortie d'usine est celle d'un téléviseur ordinaire avec un rapport de format de 4:3. Si vous possédez ce type de téléviseur, vous n'avez pas à modifier la configuration.

Préparatifs

• Allumez le téléviseur.
• Réglez le téléviseur sur le mode d'entrée vidéo correspondant au type de raccordement que vous avez effectué (VIDEO 1, par exemple).

1 Appuyez sur [⏻/l] pour allumer le téléviseur. 2 Appuyez sur [DVD/CD] pour sélectionner "DVD/CD" comme source. 3 Appuyez sur [SET UP] pour afficher l'écran des réglages initiaux sur le téléviseur. 4 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour mettre l'indication "5 TV Aspect" en surbrillance, puis appuyez sur [SELECT]. 5 Appuyez sur [UP/ON △] ou [DOWN/OFF▽] pour mettre le format désiré en surbrillance, puis appuyez sur [SELECT].

b Écran de l'étape 5

4:3: téléviseur ordinaire

16:9: téléviseur à écran large

L'écran des réglages initiaux s'affiche une fois la sélection effectuée.

6 Pendant que l'écran des réglages initiaux apparaît sur le téléviseur

Appuyez sur [DOWN/OFF ▽] pour mettre l'indication "0 Exit" en surbrillance, puis appuyez sur [SELECT].

Les étapes 4 à 6 peuvent également s'effectuer à l'aide des touches numériques.

a Touches numériques

Appuyez sur le numéro se trouvant à côté de l'option désirée.

Par exemple, à l'étape 4, appuyez sur la touche numéro 5.

1

2

3

• Allumez le téléviseur. - Réglez le téléviseur sur le mode d'entrée vidéo correspondant au type de raccordement que vous avez effectué (VIDEO 1, par exemple).

1 Appuyez sur [SELECTOR] pour sélectionner "DVD/CD" comme source.

À chaque pression de la touche sur l'appareil, la source change dans l'ordre suivant : DVD/CD → FM → AM → TV → VCR → AUX

Télécommande: Appuyez sur [DVD/CD]. L'appareil s'allume automatiquement.

2 Appuyez sur [DISC 1] - [DISC 5] pour sélectionner un tiroir.

Le témoin s'allume. La lecture commence si un disque se trouve dans le tiroir. (One-touch play) "NO DISC" s'affiche s'il n'y a pas de disque dans le tiroir.

Télécommande: Appuyez sur [DISC] puis sur la touche numérique correspondant au tiroir désiré.

3 Appuyez sur [▲ OPEN/CLOSE] pour ouvrir le tiroir, puis insérez un disque.

Appuyez de nouveau pour fermer le tiroir et commencer la lecture. Utilisez cette touche pour ouvrir le tiroir lorsque vous retirez les disques.

① L'étiquette doit être tournée vers le haut. ⑥ Guide pour les disques de 12 cm © Guide pour les disques de 8 cm

(Suite à la page suivante)

4 Si la lecture ne commence pas après l'étape 3.

Appuyez sur [▶] pour commencer la lecture.

Télécommande: Appuyez sur [PLAY ▶].

© S'allume s'il s'agit d'un disque DVD d S'allume pendant la lecture © S'allume lorsque Dolby Digital est détecté f S'allume lorsqu'un LPCM 96 kHz 24 bit est détecté.

Si un menu de titres apparaît sur le téléviseur.

• Utilisez les touches de déplacement du curseur pour mettre un titre en surbrillance puis appuyez sur [SELECT] sur la télécommande. ⑥ Touches de déplacement du curseur, SELECT
• Utilisez les touches numériques pour sélectionner un titre. Pour 10 ou plus.

Pour sélectionner 10 : [≥10/−/− −] → [1] → [0]

Pour sélectionner 11 : [≥10/−/− −] → [1] → [1]

a Touches numériques

Remarque

Les options de menu pour les vidéo CD à commande de lecture (PBC "Playback Control") ne peuvent être sélectionnés qu'avec les touches numériques.

5 Réglez le volume.

Télécommande: Appuyez sur [VOLUME (+ ou -)].

Pour arrêter la lecture des disques

Appuyez sur [■].

Télécommande: Appuyez sur [STOP ■].

Fonction de reprise de lecture (→ page 33)

“ ⊙ ” apparaît sur l’écran du téléviseur lorsque vous appuyez sur une touche

Ceci signifie que cette commande n'est pas permise à ce moment.

Utilisation de la fonction de reprise de lecture

Si vous appuyez sur [■] ou [STOP ■] pendant la lecture, l'appareil mémorise cette position.

A Pour reprendre la lecture de cette position, appuyez sur [▶] pendant que "RESUME" est affiché.

Télécommande : Appuyez sur [PLAY ▶].

B Pour lire les chapitres jusqu'au point où vous avez arrêté la lecture (DVD seulement) Le message présenté sur l'illustration ci-contre apparaît pendant quelques secondes avant que la fonction de reprise de lecture ne s'active après une pression sur [▶].

Appuyez sur [▶] pendant que le message apparaît sur l'écran et la première partie de chaque chapitre est lue, jusqu'au présent chapitre.

Télécommande : Appuyez sur [PLAY ▶].

La lecture normale reprend à partir du point où vous aviez arrêté la lecture.

Pour annuler la fonction de reprise de lecture, appuyez sur [■] pendant que "RESUME" est affiché.

Télécommande : Appuyez sur [STOP ■].

Remarque

• La fonction de reprise de lecture est annulée si le tiroir est ouvert ou si vous changez de disque.
• La fonction de reprise de lecture est inopérante si la durée de lecture du disque n'est pas affichée.
• La position est mémorisée même si l'appareil est éteint.
• La fonction de lecture de chapitre n'est pas possible avec certains disques DVD.
• La fonction de lecture de chapitre ne peut pas être activée lorsque vous regardez le chapitre 1.

D Pause (arrêt sur image)

Appuyez sur [II] pendant la lecture.

Télécommande : Appuyez sur [PAUSE III].

Pour reprendre la lecture

Appuyez sur [▶] ou [PLAY ▶].

E Télécommande seulement

Appuyez sur [SLOW/SEARCH (◄◄ ou ►►)] pendant la lecture.

← : arrière

▶▶ : avant

Chaque pression fait augmenter la vitesse de recherche. Il y a 5 vitesses.

Pour reprendre la lecture

Appuyez sur [▶] ou [PLAY ▶].

Référence

• En lecture de disque DVD, le son sera émis pendant la recherche avant à la vitesse 1. Vous pouvez couper le son si vous le désirez. (→ "Audio during Search", page 92) Lors de la lecture d'un CD audio, le son sera émis pour toutes les vitesses.
• Si vous avez appuyé pendant la lecture d'un vidéo CD à commande de lecture, vous pouvez retourner à un écran de menu.

Appuyez sur [◀◀] ou [▶▶] pour sauter une plage sur un CD ou un vidéo CD, ou pour sauter un chapitre sur un DVD-Video.

Télécommande : Appuyez sur [SKIP ◀◀◀] ou [SKIP ▶▶▶].

: arrière ▶▶: avant

- Le nombre de sauts augmente à chaque pression.

Position actuelle

- Le premier saut vers l'arrière vous ramène au début de la plage actuelle ou du chapitre actuel (→ page 105).

Remarque

Si vous avez appuyé alors qu'un menu de vidéo CD était à l'écran, vous pouvez retourner au menu précédent.

B Lecture image par image

DVD VCD

En mode de pause

Appuyez sur les touches de déplacement du curseur [◀] ou [▶].

: arrière ▷: avant

• L'image change à chaque pression sur la touche.
• Les images changent de manière successive si vous maintenez la touche enfoncée.
• Les images avancent également si vous appuyez sur la touche [III] de l'appareil ou sur la touche [PAUSE III] de la télécommande.

Pour reprendre la lecture

Appuyez sur [▶] ou [PLAY ▶].

Remarque

Vous ne pouvez pas aller vers l'arrière avec un vidéo CD.

c Lecture au ralenti Télécommande seulement

DVD VCD

En mode de pause

Appuyez sur [SLOW/SEARCH (◄◄ ou ►►)].

←◀ : arrière ▶▶ : avant

La vitesse de la lecture au ralenti augmente à chaque pression sur la touche. Il y a 5 vitesses.

Pour reprendre la lecture

Appuyez sur [▶] ou [PLAY ▶].

Remarque

Vous ne pouvez pas revenir en arrière avec un vidéo CD.

Fonction de répétition

Télécommande uniquement

DVD VCD CD

A Répétition de chapitres, de titres et de plages

Appuyez sur [REPEAT] pendant la lecture.

À chaque pression sur cette touche :

a Écran du téléviseur ⑥ Afficheur de l'appareil

• DVD

Ⓐ CHAPTER REPEAT : Répétition d'un chapitre ⑧ TITLE REPEAT : Répétition d'un titre © REPEAT OFF : Annulation du mode de répétition

• vidéo CD/CD audio

(D) TRACK REPEAT : Répétition d'une plage © ALL REPEAT : Répétition de tout le disque ⑤ REPEAT OFF : Annulation du mode de répétition

Pour annuler la lecture répétée

Appuyez sur [REPEAT] jusqu'à ce que "OFF" s'affiche sur le téléviseur ou jusqu'à ce que "disparaisse de l'afficheur de l'appareil.

Remarque

La lecture répétée ne fonctionne pas avec certains disques DVD. Elle ne fonctionne pas non plus avec les disques DVD interactifs et les vidéo CD à commande de lecture.

1. Appuyez sur [A-B REPEAT] pendant la lecture au point de départ (A). 2. Appuyez sur [A-B REPEAT] au point d'arrêt (B).

Pour annuler la lecture répétée A-B :

Appuyez sur [A-B REPEAT] jusqu'à ce que "☐ .." s'affiche.

Remarque :

• Cette fonction ne peut pas être utilisée si la durée de lecture du DVD n'est pas affichée.
• Le lecteur établit automatiquement la fin d'un titre ou d'une plage en tant que point B.
• Les sous-titres peuvent ne pas apparaître entre les points A et B.

A

Mémorisation d'un signet

Télécommande seulement

DVD

VCD

CD

Cette fonction vous permet de "marquer" un point spécifique sur un disque pour que vous puissiez facilement y retourner plus tard. 5 signets peuvent être mémorisés.

Cette fonction n'est disponible que si le temps de lecture écoulé du disque est indiqué sur l'afficheur pendant la lecture.

1 Appuyez sur [SHIFT]+[TITLE, MARKER] pendant la lecture.

L'indication de signet apparaît.

2 Appuyez sur [SELECT] au point où vous voulez mémoriser le signet.

Un maximum de 5 signets peuvent être mémorisés.

Pour mémoriser un autre signet

3 ① Appuyez sur [◀] ou [▶] pour changer de signet.

② Appuyez sur [SELECT].

B

Rappel de signet

1 Appuyez sur [SHIFT]+[TITLE, MARKER] pendant la lecture.

L'indication de signet apparaît.

2 Appuyez sur [◀] ou [▶] pour mettre le signet désiré en surbrillance. 3 Appuyez sur [UP/ON △] pour rappeler le signet.

Pour effacer un signet

① Appuyez sur [SHIFT] + [TITLE, MARKER]. ② Appuyez sur [◀] ou [▶] pour mettre le signet que vous désirez effacer en surbrillance, puis appuyez sur [CLEAR].

Appuyez sur [SHIFT] + [TITLE, MARKER] pour faire disparaître l'indication de signet.

Remarque

• Cette fonction ne peut pas être utilisée avec certains disques DVD ou avec les vidéo CD à commande de lecture (→ page 105).
• Certains sous-titres peuvent ne pas apparaître autour du signet (DVD).
• Les signets sont effacés lorsque l'appareil est éteint ou lorsque le disque est retiré ou changé.

A Menu de titres (télécommande seulement)

DVD

Le menu de titres est utilisé lorsqu'il y a plusieurs titres inclus dans un même disque DVD.

1. En mode d'arrêt ou pendant la lecture, appuyez sur [TITLE, MARKER] pour afficher le menu de titres. 2. Utilisez les touches de déplacement du curseur pour mettre un titre en surbrillance, puis appuyez sur [SELECT].

Référence

Avec certains disques, vous pouvez sélectionner les titres avec les touches numériques.

① Touches numériques

B Menu DVD (télécommande seulement)

DVD

Plusieurs disques DVD comportent une grande variété de matériaux enregistrés outre l'enregistrement principal. D'autres nécessitent l'emploi d'un menu pour leur utilisation. L'utilisation concrète des menus diffère selon les disques, aussi n'expliquons-nous ici que les étapes de base.

1 En mode d'arrêt ou pendant la lecture Appuyez sur [MENU] pour afficher le menu. 2 Appuyez sur les touches de déplacement du curseur pour mettre une option en surbrillance, puis appuyez sur [SELECT].

Référence

Avec certains disques, vous pouvez sélectionner les options avec les touches numériques.

A

1

LPCM ENG 48k 16b

Hello

2

LPCM RA 48k 16b

B

1

A

Changement de la piste son

Télécommande seulement

DVD

Certains disques DVD comportent plus d'une piste son, telles que les pistes multilingues ou PCM, et vous pouvez changer de piste pendant la lecture.

1 Appuyez sur [AUDIO] pendant la lecture. 2 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour changer de piste son.

Pour faire disparaître l'indication.

Appuyez sur [AUDIO] ou [SELECT].

Remarque

• Vous ne pouvez sélectionner les langues ou formats sonores que s'ils ont été enregistrés sur le disque utilisé.
• Vous pouvez également effectuer des réglages de langue permanents avant la lecture avec la "Sélection Audio et de Langue" (→ page 92). (Certains disques sont conçus pour commencer dans une langue donnée, peu importe les changements que vous apportez aux réglages initiaux.)

DVD

VCD

Utilisation de cette fonction avec les disques karaoké

Vous avez les options suivantes avec les disques karaoké.

Pendant la lecture d'un disque karaoké

Appuyez sur [◀] ou [▶] pour modifier les voix.

Disque DVD karaoké (Solo)

Disque DVD karaoké (Duo)

[---] : Voix désactivée

[---] : Voix désactivées

[ON] : Voix activée

[1+2] : Voix 1 et 2 activées

[V1] : Voix 1 activée seulement

[V2] : Voix 2 activée seulement

Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour modifier les voix.

Disque multi-audio (vidéo CD)

[LR] : Le son des canaux droit et gauche dans chacune des enceintes.

[L] : Le son du canal gauche seulement. [R] : Le son du canal droit seulement.

B

Changement de la langue des sous-titres

Télécommande seulement

DVD

Certains disques DVD comportent plus d'une langue de sous-titres, et vous pouvez changer la langue pendant la lecture.

1 Appuyez sur [SUB TITLE] pendant la lecture. 2 Appuyez sur [◀] ou [▶] pour activer ou désactiver les sous-titres. 3 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour modifier la langue de sous-titres.

Pour faire disparaître l'indication.

Appuyez sur [SUB TITLE] ou [SELECT].

Référence

• Il peut y avoir un court délai avant que les sous-titres apparaissent.
• Vous ne pouvez sélectionner les langues que si elles ont été enregistrées sur le disque utilisé.
• Vous pouvez également effectuer des réglages de langue avant la lecture avec la "Sélection de langues de sous-titres" (→ page 92). (Certains disques sont conçus pour commencer dans une langue donnée, peu importe les changements que vous apportez aux réglages initiaux.)

A

Vue sous un autre angle

Télécommande seulement

DVD

Certains DVD permettent de voir une même scène sous différents angles. "ANGLE" s'allume sur l'afficheur de l'appareil pendant les scènes enregistrées sous plusieurs angles, pour indiquer que cette fonction est disponible.

1 Appuyez sur [ANGLE] pendant la lecture. 2 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour modifier l'angle.

Pour faire disparaître l'indication.

Appuyez sur [ANGLE] ou [SELECT].

Remarque

Certains disques vous permettent de sélectionner les angles avant que les scènes à plusieurs angles ne soient lues. Veuillez lire les instructions qui accompagnent le disque DVD.

B

Lecture à partir d'une plage donnée

Télécommande seulement

VOD

CD

1 Appuyez sur [DISC]. 2 Appuyez sur [1]-[5] pour sélectionner un disque. 3 Attendez le changement de disque et le début de la lecture, puis

Appuyez sur les touches numériques pour sélectionner la plage.

Pour les plages dont le numéro comporte deux chiffres, appuyez sur [≥10/–/–] puis sur les deux chiffres.

Plage n° 10: [≥10/−/−] → [1] → [0]

Plage n° 25: [≥10/---] → [2] → [5]

Remarque

• Lors de la lecture d'un vidéo CD à commande de lecture, arrêtez le disque et appuyez de nouveau sur [STOP ■] pour annuler la commande de lecture, puis sélectionnez le numéro de plage. Pour réactiver la commande de lecture, arrêtez le disque et appuyez sur [MENU].
• Ceci ne fonctionnera pas avec certains vidéo CD à commande de lecture.

A

A Lecture aléatoire Télécommande seulement

VCD CD

Dans ce mode, chaque plage est lue une fois, en ordre aléatoire.

1 En mode d'arrêt Appuyez sur [PLAY MODE] pour sélectionner "RANDOM".

À chaque pression sur la touche:

PRGM → RANDOM

↑ (pas d'affichage)

2 Appuyez sur [PLAY ▶].

Pour annuler la lecture aléatoire

Après avoir arrêté la lecture

Appuyez sur [PLAY MODE] pour sélectionner "pas d'affichage".

B Utilisation du Gestionnaire de disques Télécommande seulement

CD

Vous pouvez effectuer la lecture d'un maximum de 5 disques successivement ou de façon répétée.

1 En mode d'arrêt

Appuyez sur [DISC MANAGER] pour sélectionner la méthode désirée.

À chaque pression sur la touche :

ALL DISC : Un maximum de 5 disques sont lus successivement.

ALL DISC REPEAT : Un maximum de 5 disques sont lus de façon répétée.

1-DISC : Le disque en position de lecture est lu.

2 Appuyez sur [PLAY ▶].

Le gestionnaire de disques est également annulé si la touche [STOP ■] est pressée en mode d'arrêt.

Remarque

• Le mode gestionnaire de disques ne peut pas être modifié lorsque la fonction de reprise de lecture (RESUME) est activée.
• Le gestionnaire de disques ne peut être utilisé qu'avec les CD audio. Cette fonction est annulée si la lecture est commencée avec un disque DVD ou un vidéo CD en position de lecture. Les disques DVD et les vidéo CD sont sautés s'ils sont rencontrés lorsque cette fonction est activée.

Lecture de plages programmées

Télécommande seulement

VCD CD

Vous pouvez sélectionner jusqu'à 18 plages pour en faire la lecture dans l'ordre de votre choix.

1 En mode d'arrêt Appuyez sur [PLAY MODE] pour sélectionner "PRGM".

À chaque pression sur la touche:

PRGM → RANDOM
↑ (pas d'affichage) ↓

2 Utilisez les touches de déplacement du curseur pour mettre la plage en surbrillance, puis appuyez sur [SELECT].

Vous pouvez également utiliser les touches numériques pour sélectionner les plages.

Pour les plages dont le numéro comporte deux chiffres, appuyez sur [≥10/—–] puis sur les deux chiffres.

Plage n° 10: [≥10/−/−] → [1] → [0]

Plage n° 25: [≥10/−/−] → [2] → [5]

a Touches numériques

Répétez l'étape 2 pour programmer les plages dans l'ordre désiré.

3 Appuyez sur [PLAY ▶].

Pour annuler la lecture de plages programmées.

Après avoir arrêté la lecture

Appuyez sur [PLAY MODE] pour annuler le mode.

- Pour effacer la dernière plage

Utilisez les touches de déplacement du curseur pour mettre "Clear last" en surbrillance, puis appuyez sur [SELECT]. Vous pouvez également appuyer sur [CLEAR].

- Pour effacer toute la programmation

Utilisez les touches de déplacement du curseur pour mettre "Clear all" en surbrillance, puis appuyez sur [SELECT].

Utilisation des bandes d'icônes GUI

Télécommande seulement

DVD VCD CD

Les icônes GUI (Interface Graphique Utilisateur) s'affichent à l'écran pour permettre l'interaction avec le lecteur. Les icônes GUI longues et minces qui affichent de l'information sur l'appareil et sur les disques sont appelées "bandes d'icônes GUI". Vous pouvez effectuer diverses commandes en modifiant les informations affichées sur ces écrans.

1 Appuyez sur [DISPLAY, RETURN].

Une bande d'icônes GUI apparaît.

La bande d'icônes GUI change à chaque fois que vous appuyez sur la touche.

2 Appuyez sur [◀] ou [▶] pour sélectionner une option.

① Vous pouvez modifier les options qui portent ces marques.

3 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽].

Pour faire disparaître la bande d'icônes GUI

Appuyez sur [DISPLAY, RETURN] jusqu'à ce que l'écran de départ soit rétabli, ou appuyez sur [CLEAR].

Référence

• Certaines options nécessitent des commandes différentes pour modifier le contenu ; référez-vous aux descriptions d'icônes GUI (→ pages 58–59) pour de plus amples détails.
• Les bandes d'icônes GUI disparaissent après l'exécution de certaines opérations, telles que le changement de titre, de plage ou de chapitre.
• Si la bande d'icônes GUI est partiellement coupée ou n'apparaît pas, accédez au menu de réglages initiaux pour modifier la position des messages à l'écran (→ page 92).

Il y a trois types de bande d'icônes GUI, le contenu de chacune variant selon le type de disque utilisé.

Bande d'icônes GUI du disque :

Permet de changer le titre, la plage ou le chapitre, et de modifier l'affichage de l'heure, la piste son, les sous-titres et les angles.

Bande d'icônes GUI de l'appareil :

Permet de commencer la lecture répétée ou d'insérer un signet aux sections dont vous voulez reprendre la lecture.

Bande d'icônes GUI de vitesse variable :

Permet de commander l'avance rapide, le rembobinage ou la lecture au ralenti.

DVD

① Bande d'icônes GUI du disque b Bande d'icônes GUI de l'appareil © Bande d'icônes GUI de vitesse variable d Affichage actuel (sans affichage GUI)

Vidéo CD

© Bande d'icônes GUI du disque f Bande d'icônes GUI de l'appareil ⑨ Bande d'icônes GUI de vitesse variable h Affichage actuel (sans affichage GUI)

CD Audio

① Bande d'icônes GUI du disque ① Bande d'icônes GUI de l'appareil ⑨ Bande d'icônes GUI de vitesse variable ① Affichage actuel (sans affichage GUI)

Description détaillée des icônes GUI

Bande d'icônes GUI du disque

Icône	Contenu	Commande
	Numéro de titre (DVD) ou de plage (Vidéo CD/CD audio)	Appuyez sur [△] ou [▽] ou sur les touches numériques pour modifier le numéro, puis appuyez sur [SELECT].
	Numéro de chapitre (DVD)	DVD seulementAppuyez sur [△] ou [▽] ou sur les touches numériques pour modifier le numéro, puis appuyez sur [SELECT].
	Heure (sélectionnez une position pour commencer la lecture en spécifiant l'heure)	DVD seulementAppuyez sur les touches numériques puis sur [SELECT].
	Appuyez pour modifier les informations "temporelles" affichées.Temps écoulé de la temps restant de la temps restant sur le disque plage actuelle plage actuelle ↑	Vidéo CD/CD audioAppuyez sur [△] ou [▽].
	a Numéro de piste sonRéférez-vous au bas de la page 59 pour un tableau des abréviations de langue.	DVD seulementAppuyez sur [△] ou [▽] ou sur les touches numériques pour modifier le numéro, puis appuyez sur [SELECT].
	b Type de signal audioLPCM (PCM linéaire), □□ (Dolby Digital), DTS ou MPEGc Fréquence d'échantillonnage ou nombre de canauxLPCM: 48 kHz ou 96 kHz□□ Dolby Digital: De 1 canal à 5,1 canauxDTS: De 1 canal à 5,1 canauxMPEG: 1 ou 2 canauxd Nombre de bitsLPCM: De 16 à 24 bits	DVD seulement—
	e Voix activées ou désactivéesDisque karaoké Solo : --- ou ONDisque karaoké Duo : ---, V1+V2, V1 ou V2	DVD karaoké seulementAppuyez sur [△] ou [▽].
	f Numéro de sous-titresRéférez-vous au bas de la page 59 pour un tableau des abréviations de langue.	DVD seulementAppuyez sur [△] ou [▽] ou sur les touches numériques pour modifier le numéro.
	g Sous-titres activités ou désactivés	DVD seulementAppuyez sur [△] ou [▽].
	Numéro d'angle	DVD seulementAppuyez sur [△] ou [▽] ou sur les touches numériques pour modifier le numéro.
	Mode audioL: son du canal gaucheR: son du canal droitLR : signaux des canaux gauche et droit	VCD seulementAppuyez sur [△] ou [▽].
	Indique si le menu de lecture commandée (PBC) est active ou désactive.	VCD seulement—
Bande d'icônes GUI de l'appareil
Icône	Contenu	Commande
	Points de départ et de fin pour la lecture répétée A-B	Appuyez sur [SELECT] au point de départ et appuyez de nouveau au point d'arrêt.
	Sélection d'un mode de lecture répétéeDVD: C (chapitre) T (titre)Vidéo CD/CD audio: T (plage) A (disque)	Appuyez sur [△] ou [▽].
	Affiche le mode de lecture actuel---: normalPRG: lecture de plages programméesRND: aléatoire	Vidéo CD/CD audio seulement—
	Mémorisation d'un signet	Appuyez sur [SELECT].
	Rappel de signet	Appuyez sur [◀] ou [▷] poursélectionner le signet, puis appuyez sur [△] pour le rappeler.
	Effacement de signet	Appuyez sur [◀] ou [▷] poursélectionner le signet, puis appuyez sur [CLEAR].

Bande d'icônes GUI de vitesse variable

5 niveaux de vitesse peuvent être sélectionnés dans chacun des sens.

Contenu	Commande
1 Pause	Appuyez sur [△].
2 Lecture au ralenti◀I: arrière (DVD seulement)▶: avant (DVD, vidéo CD seulement)	Appuyez sur [△] pour faire une pause, puis appuyez sur [◀] ou [▷]
3 Lecture	—
4 Avance rapide et rembobinage◀◀: rembobinage▶▶: avance rapideLes numéros qui indiquent la vitesse varient selon le type de disque.DVD: +100 à -100Vidéo CD: +40 à -40CD audio: +50 à -50	Appuyez sur [▽], puis sur [◀] ou [▷].

Abréviations des langues

ENG	Anglais	POR	Portugais	FRA	Français	RUS	Russe	DEU	Allemand	JPN	Japonais
ITA	Italien	CHI	Chinois	ESP	Espagnol	KOR	Coréen	NLD	Hollandais	MAL	Malais
SVE	Suédois	VIE	Vietnamien	NOR	Norvégien	THA	Thaïlandais	DAN	Danois	*	Autres

1

FM 8790 MHz

2

MANUAL

3

FM 88.10 MHz

TURED

STEREO

4

1 Appuyez sur [SELECTOR] pour sélectionner "FM" ou "AM".

À chaque pression sur cette touche :

2 Appuyez sur [TUNE MODE] pour sélectionner "MANUAL".

À chaque pression sur cette touche :

"MANUAL" ↔ "PRESET"

3 Appuyez sur [TUNING (√ ou ∧)] pour sélectionner la fréquence de la station désirée.

"TUNED" s'affiche lorsque l'accord s'effectue sur une station. "STEREO" s'affiche lorsqu'une émission FM stéréo est captée.

4 Réglez le volume.

Accord automatique

Appuyez sur [TUNING (√ ou ∧)] en la maintenant enfoncée pendant un moment, jusqu'à ce que la fréquence commence à changer rapidement. L'appareil commence l'accord automatique et s'arrête lorsqu'il trouve une station.

Remarque

L'accord peut s'arrêter avant qu'une station ne soit trouvée s'il y a des parasites.

Si les parasites sont excessifs sur la bande FM

Appuyez sur [FM MODE] pour afficher "MONO".

• Ce mode améliore la réception si elle est mauvaise pour une raison quelconque, mais vous entendez le son en mono.
• Désactivez "MONO" pour une écoute normale.

Remarque

La réception AM est mono.

Effets de champ sonore offerts par cet appareil

Système de champ sonore

Dolby Digital

Caractéristiques

Dolby Digital est un système surround à 5,1 canaux indépendants mis au point pour le cinéma.

Cet appareil identifie automatiquement les disques DVD enregistrés en Dolby Digital.

Les sources Dolby Digital ne sont pas toutes enregistrées avec 6 canaux. Certaines sources portant le logo Dolby Digital peuvent être enregistrées en Dolby Surround, un système à deux canaux.

Support

Les disques enregistrés en Dolby Digital portent ce logo.

DOLBY

DIGITAL

• DVD

Dolby Pro Logic

Dolby Pro Logic est un système de décodage mis au point pour obtenir une plus grande impression de réalisme des sources enregistrées en Dolby Surround. Ce système accentue la localisation par l'addition d'un canal d'enceinte central séparé.

Les disques enregistrés en Dolby Surround portent ce logo.

DOLBY SURROUND

• DVD • Cassette Vidéo CD • VidéoCD

SUPER SURROUND

MOVIE

MUSIC

Ce mode ajoute des effets surround aux films qui n'ont pas été enregistrés avec les systèmes ci-dessus.

Ce mode ajoute des effets surround aux sources stéréo.

N'importe quelle source de son stéréo, à l'exception de la radio.

SIMULATED STEREO

Ce mode simule un effet stéréo sur les sources monophoniques.

N'importe quelle source de son mono, à l'exception de la radio.

SFC

Utilisez les effets SFC pour modifier la qualité du son et ajouter de la réverbération.

N'importe quelle source.

Autres effets

Ⓐ Surround arrière virtuel ⑧ Multi-surround arrière © Position d'écoute ⑭ Focalisation centrale

Ⓐ Surround arrière virtuel ⑧ Multi-surround arrière © Position d'écoute ⑭ Focalisation centrale

Ⓐ Surround arrière virtuel ® Multi-surround arrière © Position d'écoute

Ⓐ Surround arrière virtuel

(→ page 77)

• Ce mode est utile si la disposition de la pièce vous oblige à placer les enceintes surround près des enceintes avant.
• Avec cet effet, le son des enceintes surround semble provenir de derrière la position d'écoute.

Enceintes virtuelles

• Ce mode créé l'impression qu'il y a plusieurs enceintes surround arrières dans la pièce, procurant davantage un effet de réalisme similaire à celui du cinéma.

Enceintes virtuelles

© Position d'écoute (→ page 79)

• Cette fonction favorise le maintien de la "position sonore optimale" même si la position d'écoute change.

• Dans ce mode, le son de l'enceinte centrale semble provenir de l'intérieur du téléviseur.
• L'enceinte centrale doit être placée sur le téléviseur.

Écoute du son en Dolby Digital

DVD

Lecture de la source (DVD).

"☐ DIGITAL" s'allume lorsque les signaux Dolby Digital sont détectés.

B

Écoute du son en Dolby Pro Logic

Appuyez sur [DOLBY PRO LOGIC] pendant la lecture.

Télécommande : Appuyez sur [PRO LOGIC] pendant la lecture.

Pour désactiver Dolby Pro Logic

Appuyez sur [DOLBY PRO LOGIC].

Télécommande : Appuyez sur [☐ PRO LOGIC].

Remarque

Dolby Digital ne fonctionne qu'en mode DVD. Dolby Pro Logic ne peut pas être utilisé si la source est la radio ou si un casque est connecté.

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double-D sont des marques commerciales de Dolby Laboratories. Projet non publié confidentiel. © 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.

Télécommande seulement

Réglage de Dolby Digital et de Dolby Pro Logic

Si le niveau de son des enceintes semble différent lorsque vous écoutez une source, asseyez-vous à l'endroit où vous le faites normalement et procédez aux opérations suivantes pour régler le niveau de toutes les enceintes au même niveau apparent.

Le niveau des enceintes peut être réglé à l'intérieur des limites suivantes :

L, R : de -16 dB à 0 dB

C, RS, LS, S : de -10 dB à +6 dB

SW (Subwoofer) : de -10 dB à +10 dB

Préparatifs :

Pour régler le Dolby Digital

Appuyez sur [DVD/CD].

Pour régler le Dolby Pro Logic

Appuyez sur [☐☐ PRO LOGIC].

1 Appuyez sur [TEST] pour émettre un signal de test.

Le signal de test est émis dans l'ordre suivant.

Dolby Digital

L: Enceinte avant (gauche)

C: Enceinte centrale

R: Enceinte avant (droite)

RS: Enceinte surround (droite)

LS: Enceinte surround (gauche)

Aucun signal n'est émis pour le subwoofer.

Dolby Pro Logic

L: Enceinte avant (gauche)

C: Enceinte centrale

R: Enceinte avant (droite)

S: Enceinte surround

Aucun signal n'est émis pour le subwoofer.

2 Appuyez sur [VOLUME (+ ou -)] pour régler le volume normalement utilisé pour l'écoute de la source.

3 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour régler le niveau de chaque enceinte au même niveau apparent.

En mode Dolby Pro Logic, seuls les canaux central (C) et surround (S) peuvent être réglés.

Pour arrêter le signal de test

Appuyez sur [TEST].

Pour régler le niveau des enceintes pendant la lecture

1. Appuyez sur [CH SELECT] pour sélectionner le canal d'enceinte.

En Dolby Digital

Le subwoofer (SW) ne peut pas être sélectionné s'il est hors tension.

(→ page 83)

En Dolby Pro Logic

1. Appuyez sur [UP/ON △] ou [DOWN/OFF ▽].

Enrichissement du son stéréo (SUPER SRND) Télécommande seulement

Appuyez sur [SUPER SRND].

À chaque pression sur la touche :

MUSIC → MOVIE → STEREO (désactivé)

① À chaque pression,

Pour désactiver le mode super surround

Appuyez sur [SUPER SRND] et sélectionnez "STEREO (désactivé)".

Pour régler le niveau des enceintes surround

1. Appuyez sur [CH SELECT] pour sélectionner le canal d'enceinte.
2. Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour régler le niveau de sortie. Le niveau peut être réglé entre -10 dB et +6 dB.

Écoute du son en stéréophonie B simulée (SIMULATED ST)

Télécommande seulement

Appuyez sur [SIMULATED ST].

"SIMULATED ST" s'allume sur l'afficheur.

Pour désactiver la stéréophonie simulée

Appuyez sur [SIMULATED ST].

Remarque

Les modes super surround et stéréophonie simulée ne peuvent pas être utilisés si la source est la radio ou si un casque est connecté.

Pour reproduire le son multicanal sur deux canaux (downmix)

Télécommande seulement

Cette fonction reproduit sur deux canaux les signaux audio à 5,1 canaux, tels que ceux du Dolby Digital, pour les émettre sur les enceintes avant.

Appuyez sur [MIX 2ch].

Pour désactiver la reproduction du son multicanal sur deux canaux

Appuyez sur [MIX 2ch].

Utilisation de l'effet surround arrière virtuel (VIRTUAL REAR SRND)

Télécommande

1 Appuyez sur [AV EFFECT]. 2 Appuyez sur [◀] ou [▶] pour sélectionner "VIRTUAL REAR SRND". 3 Pendant que "VIRTUAL REAR SRND" clignote, appuyez sur [UP/ON △].

Pour annuler

Après les étapes 1 et 2, appuyez sur [DOWN/OFF ▽] (désactivé).

Sur l'appareil

Appuyez sur [VIRTUAL REAR] pour activer (ON) ou désactiver (OFF).

Utilisation de l'effet multi-surround arrière (MULTI REAR SRND)

Télécommande

1 Appuyez sur [AV EFFECT]. 2 Appuyez sur [◀] ou [▶] pour sélectionner "MULTI REAR SRND". 3 Pendant que "MULTI REAR SRND" clignote, appuyez sur [UP/ON △].

Pour annuler

Après les étapes 1 et 2, appuyez sur [DOWN/OFF ▽] (désactivé).

Sur l'appareil

Appuyez sur [MULTI REAR] pour activer (ON) ou désactiver (OFF).

Utilisation de l'effet de focalisation centrale (CENTER FOCUS)

Télécommande

1 Appuyez sur [AV EFFECT]. 2 Appuyez sur [◀] ou [▶] pour sélectionner "CENTER FOCUS". 3 Pendant que "CENTER FOCUS" clignote, appuyez sur [UP/ON △].

Pour annuler

Après les étapes 1 et 2, appuyez sur [DOWN/OFF ▽] (désactivé).

Sur l'appareil

Appuyez sur [CENTER FOCUS] pour activer (ON) ou désactiver (OFF).

Utilisation de la fonction de position d'écoute (SEAT POSITION)

Télécommande seulement

1 Appuyez sur [AV EFFECT]. 2 Appuyez sur [◀] ou [▶] pour sélectionner "SEAT POSITION". 3 Pendant que "SEAT POSITION" clignote, appuyez sur [UP/ON △]. 4 Pendant que "▶" clignote, appuyez sur les touches de déplacement du curseur pour sélectionner une position.

Pendant que l'effet de son surround arrière virtuel est activé

La position d'écoute est modifiée en trois étapes horizontales.

Pour annuler la fonction de position d'écoute

Après les étapes 1 et 2, appuyez sur [DOWN/OFF ▽] (désactivé).

B

Effets de champ sonore

SFC (effets de champ sonore) peut être utilisé avec n'importe quelle source.

Il y a 7 modes SFC.

HEAVY : Confère plus de dynamisme à la musique rock.

CLEAR : Clarifie les sons aigus.

SOFT : Utilisez ce réglage pour la musique d'ambiance.

DISCO : Produit de longues réverbérations comme dans une discothèque.

LIVE : Rehausse la reproduction des voix.

HALL : Donne de l'expansion au son pour vous donner l'impression d'être dans un hall.

FLAT : aucun effet ajouté.

À la sortie d'usine, le mode HEAVY est sélectionné.

Appuyez sur [SFC].

Télécommande : appuyez sur [SFC].

Pour désactiver SFC

Appuyez sur [SFC] pour sélectionner "FLAT".

Fonction de minuterie

Télécommande uniquement

Il existe deux fonctions de minuterie : la minuterie-sommeil et la minuterie-réveil. Elles ne peuvent pas être utilisées en même temps.

- Minuterie-sommeil :

L'appareil peut être réglé pour s'éteindre après 30, 60 ou 90 minutes.

La minuterie est désactivée si l'appareil est éteint entre-temps.

- Minuterie-réveil :

L'appareil peut être réglé pour s'allumer 5, 7 ou 9 heures après avoir été éteint.

La minuterie est désactivée si l'appareil est rallumé.

Réglage de la minuterie

1 Appuyez sur [TIMER] pour sélectionner le mode de minuterie désiré.

Le mode de minuterie change dans l'ordre suivant :

a Mode de minuterie-sommeil

⑥ Mode de minuterie-réveil

2 Appuyez sur [TIMER] et maintenez-la enfoncée pour sélectionner la durée désirée.

L'affichage change dans l'ordre suivant :

- En mode de minuterie-sommeil :

- En mode de minuterie-réveil :

3 Mode de minuterie-réveil seulement

Appuyez sur [⏻] pour éteindre l'appareil.

Sur l'appareil : Appuyez sur [ ⏻/l].

L'indication "WAKE" s'allume.

© Allumé.

Vérification du temps restant sur la minuterie-sommeil et du temps réglé sur la minuterie-réveil.

Appuyez sur [TIMER].

Pour désactiver la minuterie

Appuyez sur [TIMER] jusqu'à ce que "OFF" s'affiche.

Télécommande seulement

Appuyez sur [MUTING].

"MUTING" clignote sur l'afficheur.

Pour désactiver la coupure de son

Appuyez sur [MUTING] ou diminuez le volume au minimum puis augmentez-le de nouveau.

Remarque

Lorsque l'appareil est éteint, la commande de coupure de son est automatiquement désactivée.

B

Pour éteindre l'afficheur de l'appareil

Télécommande seulement

Le fait d'éteindre l'afficheur de l'appareil peut améliorer la qualité de vision de l'image vidéo dans une pièce sombre ou faiblement éclairée.

Appuyez sur [FL DISPLAY].

Pour allumer de nouveau

Appuyez sur [FL DISPLAY].

c Pour écouter avec un casque

① Diminuez le volume. ② Connectez le casque à la fiche de casque (PHONES) et réglez le volume.

Le mode audio passe automatiquement sur stéréo.

Casque

Type de fiche : 6,3 mm stéréo.

Remarque

Éviter une écoute prolongée au point qu'elle soit préjudiciable pour l'ouïe.

D Réglage des basses

Appuyez sur [SUBWOOFER LEVEL].

Télécommande : Appuyez sur [SUBWOOFER LEVEL].

À chaque pression sur cette touche :

OFF → 1 → 2 → 3 → 4 (avec flèche vers le haut)

À la sortie d'usine, le réglage est "4".

Aucun son n'est émis par le subwoofer si vous sélectionnez "OFF".

A Écoute d'une source externe

1 Appuyez sur [SELECTOR] pour sélectionner "TV", "VCR" ou "AUX". Télécommande: Appuyez sur [TV], [VCR] ou [AUX].

2 Commencez la lecture de la source.

B Enregistrement sur un autre appareil

Préparatifs

Raccordez et préparez l'appareil d'enregistrement. (→ page 21)

1 Appuyez sur [SELECTOR] pour sélectionner "DVD/CD", "FM" ou "AM".

Télécommande: Appuyez sur [DVD/CD] ou [TUNER/BAND].

2 Commencez l'enregistrement et faites commencer la lecture de la source.

Remarque

Vous ne pouvez pas enregistrer sur un autre appareil si vous sélectionnez "TV", "VCR" ou "AUX" comme source.

A

B

Utilisation de la télécommande avec un autre appareil

A Commande d'un téléviseur

Pour passer en mode de commande du téléviseur

Appuyez sur [TV].

L'appareil passe également en mode téléviseur.

Pour allumer le téléviseur

Appuyez sur [⏻].

Pour changer de canal

Appuyez sur [CH (^ ou ∨)].

Utilisez les touches numériques pour sélectionner le canal.

Pour les canaux 10 ou plus appuyez sur [≥10/−/− −] puis sur les deux chiffres.

Canal 10: [≥10/---] → [1] → [0]

Canal 11: [≥10/-/--] → [1] → [1]

① Touches numériques

Pour modifier le mode d'entrée vidéo sur le téléviseur

Appuyez sur [TV/AV].

B Commande d'un magnétoscope

Pour passer en mode de commande du magnétoscope (VCR)

Appuyez sur [VCR].

L'appareil passe également en mode magnétoscope (VCR).

Pour allumer le magnétoscope

Appuyez sur [⏻].

Pour changer de canal

Appuyez sur [CH (^ ou ∨)].

Les canaux 1 à 10 peuvent également être sélectionnés avec les touches numériques. Le canal 10 est sélectionné avec [0].

⑥ Touches numériques

Pour commencer la lecture

Appuyez sur [PLAY ▶].

Avance rapide et rembobinage

Appuyez sur [SLOW/SEARCH (◄◄ ou ►►)].

Pour arrêter la lecture

Appuyez sur [STOP ■].

Remarque

• Cette télécommande ne commande que les téléviseurs et magnétoscopes Panasonic et Technics.
• Certains modèles ne peuvent pas être commandés avec cette télécommande.
• Pour éviter une commande involontaire du magnétoscope par la suite, appuyez sur [DVD/CD] pour que la télécommande commande cet appareil (unité principale).

Résumé des réglages initiaux

Ce tableau présente les réglages initiaux de cet appareil.

Le seul réglage que vous aurez peut-être à modifier est le numéro 5, afin qu'il corresponde au type de téléviseur que vous avez raccordé.

La langue des menus et des messages à l'écran a été réglée en usine sur l'anglais. Vous pouvez modifier la langue en accédant à "3 Menu language" et en sélectionnant la langue désirée.

Référez-vous à la page 95 pour plus de détails sur l'utilisation des menus.

Rubriques	Réglage initial		Options
1. Disc Languages	1. Audio	1. English	1 English 5 Spanish2 French 6 Original3 German 7 Other * * * * (→ page 97)4 Italian
	2. Subtitle	1. Automatic	1 Automatic 5 Italian2 English 6 Spanish3 French 7 Other * * * * (→ page 97)4 German
	3. Menus	1. English	1 English 4 Italian2 French 5 Spanish3 German 6 Other * * * * (→ page 97)
2. Ratings	Niveau 8 : Tous les disques DVD peuvent être lus		De Niveau 8 (tous les disques DVD peuvent être lus) à Niveau 0 (la lecture de tous les disques DVD est interdite).Vous devez également programmer un mot de passe si vous réglez la protection parentale sur tout niveau autre que "8".
3. Menu Language	1. English		1 English 4 Italiano2 Français 5 Español3 Deutsch
4. On-Screen Messages	1. On-Screen Messages	1. On	1. On2. Off
	2. Colour and Position	1. Blue	1. Blue 4. Blue2. Violet 5. Violet3. Green 6. Green
5. TV Aspect	1. 4:3		1. 4:32. 16:9
6. Speaker Setting	Temps de retard de l'enceinte centrale	0 ms	0 ms 3.9 ms1.3 ms 5.3 ms2.6 ms
	Temps de retard des enceintes surround	0 ms	0 ms 10.6 ms5.3 ms 15.9 ms
9. Other Settings	1. Still Mode	1. Automatic	1. Automatic2. Field3. Frame
	2. Audio during Search	1. On	1. On2. Off
	3. TV Mode (4:3)	1. Pan & Scan	1. Pan & Scan2. Letterbox
	4. D. Range Compression	1. Off	1. Off2. On
	5. Still Picture Display	1. Off	1. Off2. On
	6. NTSC Disc Output	1. PAL 60	1. PAL 602. NTSC

Il n'y a pas de rubriques 7 et 8.

Les modifications effectuées aux réglages initiaux demeurent valides lorsque l'appareil est éteint.

Effectuez de nouveau la procédure de réglage pour revenir aux réglages initiaux.

	Détails de réglage
	Sélection de la langue de la piste son. Certains disques sont conçus pour commencer dans une langue donnée, peu importe les modifications que vous effectuez ici.
	Sélection de la langue des sous-titres. Certains disques sont conçus pour commencer dans une langue donnée, peu importe les modifications que vous effectuez ici.
	Sélection de la langue pour le menu de titre et les autres menus du disque.
	Réglage d'un niveau de protection parentale pour la lecture des disques DVD. Pour que cette fonction soit utilisable, des niveaux de protection parentale doivent être enregistrés sur le disque DVD. Les disques dotés de cette fonction portent un logo.Niveau 8: Tous les disques DVD peuvent être lus.De niveau 7 à niveau 1: Interdiction de lecture pour les disques DVD sur lesquels sont enregistrés des niveaux de protection parentale.Niveau 0: Interdiction de lecture pour tous les disques DVD.
	Sélection de la langue utilisée pour les menus et les messages affichés par l'appareil sur l'écran du téléviseur (incluant les présents menus).
	Option permettant d'afficher ou non les messages à l'écran sur le téléviseur lorsque vous effectuer des commandes.
	Sélection de la couleur et de la position des messages à l'écran et des bandes d'icônes GUI.
	Sélection du rapport de format (4:3 ou 16:9) approprié pour votre téléviseur.
	Sélection du temps de retard de l'enceinte centrale et des enceintes surround (→ page 99)
	Sélection d'un type d'image pour l'image en mode de pause.Trame : Des trames fixes moins floues sont présentées.Image vidéo : Des images fixes plus nettes sont présentées.
	Permet d'activer ou de désactiver le son pour le niveau 1 d'avance rapide.
	Sélection du mode d'affichage sur un téléviseur ordinaire d'un disque conçu pour un téléviseur à écran large. (→ page 104)
	Permet d'activer ou de désactiver la compression de la dynamique de modulation pendant la lecture de disques enregistrés en Dolby Digital. La dynamique de modulation est la différence entre la puissance maximale et minimale des sons. Par la compression de l'étendue de cette dynamique, il est possible d'écouter à faible volume tout en obtenant quand même une bonne clarté de son pour les dialogues.
	Permet de présenter ou non le type d'image (l/P/B) en mode de pause d'un disque DVD.
	Pour sélectionner si les signaux PAL 60 ou NTSC seront envoyés pendant la lecture de disque NTSC.

Modification des réglages initiaux

Télécommande seulement

1 Appuyez sur [SET UP] en mode d'arrêt pour afficher le menu des réglages initiaux. 2 Appuyez sur [UP/ON △] ou [DOWN/OFF ▽] pour mettre l'option en surbrillance, puis appuyez sur [SELECT]. 3 Appuyez sur les touches de déplacement du curseur pour sélectionner l'option, puis appuyez sur [SELECT]. Répétez l'étape 3 pour les menus nécessitant d'autres modifications.

Remarque

• Vous pouvez également effectuer les changements avec les touches numériques s'il y a un numéro à côté de l'option.
• Si vous avez réglé "2 Ratings" sur "0 Lock All", aucun des réglages initiaux ne peut être modifié pendant qu'un disque DVD est inséré. Retirez le disque DVD pour modifier les réglages.

Pour retourner à l'écran précédent

Appuyez sur [SHIFT] + [DISPLAY, RETURN].

Si "0 Exit" figure parmi les options du menu

Appuyez sur les touches de déplacement du curseur pour sélectionner "0 Exit", puis appuyez sur [SELECT].

Pour saisir un mot de passe à 4 chiffres après la modification du réglage de la protection parentale

Saisissez le mot de passe avec les touches numériques.

① Touches numériques

Pour quitter le menu des réglages initiaux

Appuyez sur les touches de déplacement du curseur pour sélectionner "0 Exit", puis appuyez sur [SELECT].

Liste des codes de langue

6565: Afar	7678: Lingala
6566: Abkhaze	7679: Lao
6570: Afrikaans	7684: Lituanien
6577: Amharique	7686: Letton, lette
6582: Arabe	7771: Malgache
6583: Assamais	7773: Maori
6588: Aymará	7775: Macédonien
6590: Azéri	7776: Malayalam
6665: Bachkir	7778: Mongol
6669: Biélorusse	7779: Moldave
6671: Bulgare	7782: Marathe
6672: Bihari	7783: Malais
6678: Bengali	7784: Maltais
6679: Tibétain	7789: Birman
6682: Breton	7865: Nauri
6765: Catalan	7869: Népalais
6779: Corse	7876: Néerlandais
6783: Tchèque	7879: Norvégien
6789: Gallois	7982: Oriya
6865: Danois	8065: Pendjabi
6869: Allemand	8076: Polonais
6890: Bhoutani	8083: Pachto, pachtou
6976: Grec	8084: Portugais
6978: Anglais	8185: Quéchua
6979: Espéranto	8277: Rhéto-roman
6983: Espagnol	8279: Roumain
6984: Estonien	8285: Russe
6985: Basque	8365: Sanscrit
7065: Persan	8368: Sindhi
7073: Finnois	8372: Serbo-croate
7074: Fidjien	8373: Singhalais
7079: Féroïen	8375: Slovaque
7082: Français	8376: Slovène
7089: Frison	8377: Samoan
7165: Irlandais	8378: Chona
7168: Gaélique écossais	8379: Somali
7176: Gallicien	8381: Albanais
7178: Guarani	8382: Serbe
7185: Goudjerati	8385: Soudanais
7265: Haoussa	8386: Suédois
7273: Hindi	8387: Souahéli
7282: Croate	8465: Tamoul
7285: Hongrois	8469: Télougou
7289: Arménien	8471: Tadjik
7365: Interlingua	8472: Thai
7378: Indonésien	8473: Tigrigna
7383: Islandais	8475: Turkmène
7384: Italien	8476: Tagal
7387: Hébreu	8479: Tonga
7465: Japonais	8482: Turc
7473: Yiddish	8484: Tatar
7487: Javanais	8487: Tchi
7565: Géorgien	8575: Ukrainien
7575: Kazakh	8582: Ourdou
7576: Groenlandais	8590: Ouzbek
7577: Khmer (cambodgien)	8673: Vietnamien
7578: Canara (cannada)	8679: Volapük
7579: Coréen	8779: Ouolof
7583: Cachemiri	8872: Xhosa
7585: Kurde	8979: Yorouba
7589: Kirghiz	9072: Chinois
7665: Latin	9085: Zoulou

Calcul du temps de retard

Le son des enceintes ne parvient pas en même temps à la position d'écoute, ceci dépendant de leur position. Vous pouvez régler cette différence en changeant le temps de retard de l'enceinte centrale et des enceintes surround.

Temps de retard de l'enceinte centrale

Si D₁ ≤ D₃, réglez le temps de retard à 0 ms. Si D₁ > D₃, réglez le temps de retard de la façon suivante :

Différence entre D1 et D3	Temps de retard
50 cm	1,3 ms
100 cm	2,6 ms
150 cm	3,9 ms
200 cm	5,3 ms

Temps de retard de l'enceinte surround

Si D₁ ≤ D₂, réglez le temps de retard à 0 ms. Si D₁ > D₂, réglez le temps de retard de la façon suivante :

Différence entre D1 et D2	Temps de retard
200 cm	5,3 ms
400 cm	10,6 ms
650 cm	15,9 ms

a Enceinte centrale ⑥ Enceinte avant (gauche) © Enceinte avant (droite) d Enceinte surround (gauche) © Enceinte surround (droite)

D₁ : Distance de l'enceinte avant, D₂ : Distance de l'enceinte surround, D₃ : Distance de l'enceinte centrale

f Temps de retard central ⑨ Temps de retard surround

Comment les différents formats d'image apparaissent sur votre téléviseur

Les disques DVD peuvent être enregistrés avec différents formats d'image. La manière dont l'image apparaît à l'écran dépend du disque, du type de téléviseur dont vous disposez et du mode d'image sélectionné sur le téléviseur.

• En mode "Letterbox" (non recadré), l'image apparaît avec des bandes noires horizontales en haut et en bas de l'écran.
• En mode "Pan & Scan" (recadré), les bords droit et gauche de l'image sont coupés pour lui permettre de remplir tout l'écran.

Téléviseur et mode d'imageFormat de disque	4:3	16:9 Mode plein écran	16:9 Mode zoom	16:9 Mode automatique
Écran large, pan & scan	Bords coupés	Plein écran	Haut et bas coupés	Plein écran
Écran large, sans pan & scan	Non recadré
Ordinaire (4:3)	Plein écran	Écran allongé horizontalement	Haut et bas coupés	Plein écran avec des bandes noires à gauche et à droite
Ordinaire (4:3) non recadré	Non recadré	Non recadré avec l'écran allongé horizontalement	Plein écran	Non recadré avec les extrémités de l'image allongées

Les noms attribués aux modes d'images de télévision dépendent de la marque du téléviseur. Il peut également y avoir de légères différences quant à la façon dont les images apparaissent à l'écran. Référez-vous au mode d'emploi du téléviseur pour de plus amples informations.

Vidéo

Image vidéo

Les images vidéo sont des images fixes qui s'assemblent pour former une image animée. Il y a environ trente images vidéo par seconde.

Trame

Une image vidéo est composée de deux trames. Un téléviseur classique présente ces trames l'une après l'autre pour créer des images vidéo.

Une trame

Image fixe et trame fixe

Une image fixe est ce que l'on voit à l'écran lorsque l'on fige un film. Une image vidéo fixe est composée de deux trames alternatives. Elle peut sembler floue, mais elle est de haute qualité. Une trame fixe n'est pas floue mais elle ne contient que la moitié des informations d'une image fixe de sorte que sa qualité est moins bonne.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD, code les images en utilisant les trois types d'image suivants :

I : Image intra (image I)

Cette image est une image complète servant de référence aux suivantes. C'est elle qui offre la meilleure qualité d'image et que l'on utilise pour le réglage de l'image.

P : Image prédite (image P)

Cette image est calculée d'après les images I et P qui la précédent.

B : Image bidirectionnelle (image B)

Cette image est calculée d'après les images I et P qui la précédent ou la suivent. C'est elle qui comporte le moins d'informations.

Son numérique

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

Dolby Digital

Cette méthode de codage des signaux numériques a été mise au point par Dolby Laboratories. Les signaux sont fortement compressés, ce qui permet d'enregistrer un grand volume d'informations sur un seul disque.

DTS (Digital Theater Systems)

Cette méthode de codage des signaux numériques a été mise au point par Digital Theater Systems. Les signaux sont faiblement compressés, ce qui permet de maintenir une bonne qualité du son.

Fréquence d'échantillonnage

La fréquence d'échantillonnage est le nombre d'échantillons de son pris par seconde lors de la conversion en un signal numérique. Elle est exprimée en kilohertz (kHz). Si la fréquence d'échantillonnage est élevée, le son est proche de l'original à la lecture.

PCM linéaire (modulation par impulsions codées)

Le PCM est la méthode numérique habituellement utilisée pour les CD audio. Les DVD ayant une capacité supérieure, ils utilisent le PCM linéaire qui offre une fréquence d'échantillonnage plus élevée.

Bitstream (flux de données)

Le bitstream est la forme numérique des données audio multicanal (5,1 canaux, par exemple) avant le décodage dans ses divers canaux.

Autres

Plage

La plage est la plus petite division d'un CD ou d'un Vidéo CD. Elle correspond généralement à un seul morceau.

Chapitre

Le chapitre est la plus petite division d'un disque DVD. Il est approximativement équivalent à une plage.

Titre

Le titre est la plus grande division d'un disque DVD.

Cette méthode de commande de la lecture du disque est disponible sur les Vidéo CD version 2.0. Elle permet une interaction avec le disque par des menus.

A

À propos des disques

Seuls les disques portant ces labels pourront être lus sur le lecteur. Cependant, ne pas utiliser de disques de forme irrégulière. Ce genre de disques risquerait d'endommager l'appareil.

① Surface de lecture (face brillante) ⑥ Essuyez du centre vers l'extérieur

• Si l'on amène le disque d'un environnement froid à un environnement chaud, de l'humidité risque de se déposer sur le disque. L'essuyer avec un chiffon doux, sec et sans charpie avant d'utiliser le disque.
• Ne pas écrire sur la surface qui porte l'étiquette avec un stylobille ou tout autre instrument d'écriture.
• Ne pas utiliser de vaporisateurs de nettoyage pour disques, benzine, diluant, liquides anti-électricité statique ni aucun autre solvant d'aucune sorte.
• Ne pas coller d'étiquette ni d'autocollants sur les disques. (Ne pas utiliser le disque si de la colle dépasse de dessous l'autocollant ou s'il reste de la colle lorsque l'autocollant est parti.)
• Ne pas utiliser de protections ni de caches anti-rayures autres que ceux spécifiés pour ce système.
• Ne pas utiliser de disques imprimés avec des imprimantes CD disponibles dans le commerce.

Précautions de rangement

Bien remettre les disques dans leur étui pour les protéger de la poussière, des rayures et du gondollement.

Ne pas mettre ni ranger les disques dans les endroits suivants :

• Endroits exposés en plein soleil • Endroits humides ou poussiéreux • Endroits directement exposés à une bouche de chaleur ou à un appareil de chauffage • Boîte à gants ou plage arrière d'une voiture

B Prévention des dommages

Veuillez toujours respecter les consignes suivantes.

• N'insérez qu'un seul disque par tiroir. • Insérez les disques de la façon indiquée sur l'illustration. • L'adaptateur n'est pas nécessaire avec les disques de 8 cm ("singles"). • Posez l'appareil sur une surface plane et de niveau. Ne le posez pas sur des magazines, sur une surface inclinée, etc. • Ne transportez pas l'appareil lorsque ses tiroirs sont en train d'ouvrir ou de fermer, ou lorsqu'un disque y est inséré. • Insérez uniquement des disques dans les tiroirs. • N'utilisez pas de disques de nettoyage ou de disques sévèrement déformés ou fendus. • N'utilisez pas de disques dont les étiquettes ou collants ne sont pas bien collés.

De la colle dépassant de sous l'étiquette ou des restes de colle d'étiquette enlevée peuvent entraîner un mauvais fonctionnement de l'appareil.

• N'utilisez pas de disques de forme irrégulière.

Pour transporter l'appareil

1. Retirez tous les disques. 2. Appuyez sur [ ⏻/l ] pour éteindre l'appareil. 3. Débranchez le cordon d'alimentation secteur.

Avant de demander à un personnel qualifié de venir dépanner cet appareil, consultez ce tableau pour savoir si le problème ne peut pas être résolu tel que décrit ci-dessous. Une simple vérification ou un réglage mineur de votre part peut résoudre le problème et rétablir un fonctionnement correct.

Si une solution n'a pu être trouvée après avoir effectué ces vérifications, ou si l'appareil présente des symptômes de mauvais fonctionnement qui ne sont pas décrits dans ce tableau, il est conseillé de prendre contact auprès d'un service après-vente agréé local (voir liste ci-jointe), ou de consulter un revendeur pour plus de renseignements.

Problèmes communs

Pas d'alimentation

Pas de son.

Les sons ne sont pas constants ou la gauche et la droite sont inversées.

On entend un bruit de fond pendant la lecture.

Le son s'arrête soudainement pendant la lecture.

L'afficheur de l'appareil est éteint.

"ERROR" s'affiche.

"F61" s'affiche.

Il n'y a pas de son émis par le subwoofer.

- Assurez-vous que le cordon d'alimentation est branché.

• Augmentez le volume.

• Désactivez la coupure de son.

• Vérifiez les connexions des enceintes.

• Vérifiez les connexions des enceintes.

- Il y a un cordon d'alimentation ou une lumière fluorescente près des câbles. Gardez les autres appareils et cordons éloignés des câbles de l'appareil.

- Il y a peut-être eu un court-circuit des câbles d'enceintes. Éteignez l'appareil et reconnectez les câbles.

- Appuyez sur [FL DISPLAY] sur la télécommande pour allumer l'afficheur.

- Exécution d'une commande incorrecte. Lisez les instructions et essayez à nouveau.

- Il y a peut-être eu un court-circuit des câbles d'enceintes. Éteignez l'appareil et reconnectez les câbles.

Si le problème n'est pas résolu, contactez votre revendeur.

- Vérifiez si le subwoofer n'a pas été réglé sur "OFF" (désactivé).

19

31

83

15

15

15

83

15

83

Radio

L'accord de la radio n'est pas possible ou il y a beaucoup de bruit et de parasites.

• Réglez la position de l'antenne FM ou AM.
• Éteignez les téléviseurs, magnétoscopes ou récepteurs satellite se trouvant à proximité.
• Éloignez l'antenne des câbles et des fils d'alimentation.
• Vous avez peut-être besoin d'une antenne extérieure.

19

1

21

	Disque	Pages
L'affichage est erroné ou la lecture ne commence pas.	Le disque est peut-être à l'envers.Remplacez le disque s'il est rayé, déformé ou non standard.De la condensation peut s'être formée à l'intérieur du lecteur à cause d'un changement brusque de température. Attendez environ une heure pour qu'elle disparaisse et essayez de nouveau.	29107107
La lecture de certaines sections n'est pas possible.	Essuyez le disque avec un tissu doux s'il est sale.	107
Du bruit est émis pendant la lecture d'un CD.	Vérifier le disque. S'il s'agit d'un CD DTS, la lecture n'est pas possible.	—
"DTS NO AUDIO" apparaît sur l'afficheur.	Cet appareil ne peut pas décoder les signaux DTS.	—
"DVD U11" apparaît sur l'afficheur.	Le disque est sale. Essuyez-le avec un tissu doux.	107
"DVD H□□" apparaît sur l'afficheur.	Un problème est survenu. Éteignez l'appareil et débranchez le cordon d'alimentation. Attendez un moment, puis rebranchez le cordon et allumez l'appareil de nouveau. Si l'appareil ne fonctionne toujours pas correctement, contactez votre revendeur.	—
“DISC/TAKE OUT” (retirez le disque) apparaît sur l'afficheur.	Un problème est survenu au niveau du mécanisme du tiroir. Le tiroir s'ouvre automatiquement. Retirez le disque et fermez le tiroir. L'appareil émet les sons de changement de disque pendant un moment, après quoi il devrait fonctionner normalement.	—
Vous avez oublié votre mot de passe de protection parentale.	Remettez l'appareil sur les réglages initiaux de sortie d'usine.Procédez comme suit pour remettre l'appareil dans la condition où il était lors de son expédition. Ceci efface les réglages de protection parentale.Appuyez simultanément sur [■] sur l'appareil et sur [≥10/-/- -] sur la télécommande pendant environ 3 secondes, jusqu'à ce que le message "Initialized" disparaisse de l'écran du téléviseur.	—
Les langues sélectionnées dans les menus de réglages initiaux ne sont pas utilisées pour la piste de son et les sous-titres.	Les langues sélectionnées ne sont pas enregistrées sur le DVD ou le DVD a été conçu pour commencer automatiquement la lecture dans une langue donnée.	92, 93

La télécommande	Pages
Vérifiez si les piles sont insérées correctement.Pointez la télécommande vers l'appareil et retirez les obstacles.Remplacez les piles si elles sont usées.Cette télécommande ne peut pas commander certains téléviseurs et magnétoscopes.La télécommande est peut-être en mode TV ou VCR (magnétoscope).Appuyez sur [DVD/CD] pour commander cet appareil.	1111—8787

■ SECTION AMPLIFICATEUR

(10 % de distorsion harmonique totale à 1 kHz)

AVANT	36 W par canal (6 Ω)
CENTRALE	36 W (6 Ω)
SURROUND	36 W par canal (6 Ω)
SUBWOOFER	120 W (6 Ω)
PUISSANCE DE SORTIE TOTALE DIN(1% de distorsion harmonique totale à 1 kHz)
AVANT	26 W par canal (6 Ω)
CENTRALE	26 W (6 Ω)
SURROUND	26 W par canal (6 Ω)
SUBWOOFER	90 W (6 Ω)
Sensibilité/Impédance d'entrée
AUX	250 mV, 10 kΩ

■ SECTION TUNER FM

Plage de fréquence	87,50-108,00 MHz (pas de 50 kHz)
Sensibilité	16,3 dBi (1,8 μV, IHF)
Bornes d'antenne	75 Ω asymétriques

■ SECTION TUNER AM

Plage de fréquence	522-1629 kHz (pas de 9 kHz)
Sensibilité
Rapport S/B 20 dB à 999 kHz	500 μV

■ SECTION DISQUES

Disques
DVD	8 cm/12 cm simple face, simple couche
	8 cm/12 cm simple face, double couche
	8 cm/12 cm double face, double couche
	(une couche par face)
CD/V-CD	8 cm/12 cm
Vidéo
Système de signal	NTSC/PAL (selon le format de disque)
Niveau de sortie	Vidéo composite 1 Vcac (75 Ω)
S-vidéo Y	1 Vcac (75 Ω)
S-vidéo C	0,300 Vcac (75 Ω/PAL)
	0,286 Vcac (75 Ω/NTSC)

Audio

Taux d'échantillonnage
CD	44,1 kHz
DVD	48 kHz/96 kHz
Décodage	linéaire 16/20/24 bits
Pleurage et scintillement	inférieur aux données mesurables
Filtre numérique	8 fs
Convertisseur N/A	Delta-sigma DAC
Capteur
Source de rayon	Semiconducteur laser
Longueur d'onde	665 nm

■ SECTION ENCEINTES Enceintes avant, centrale et surround (SB-AFC80)

Type	Enceinte à une voie avec évent
Haut-parleur
Gamme intégrale	À cône de 8 cm
Impédance	6 Ω
Puissance d'entrée
MUSIQUE	60 W
DIN	30 W
Pression sonore de sortie	79 dB/W (1,0 m)
Fréquence de recouvrement	80 Hz-22 kHz (-16 dB)
	110 Hz-20 kHz (-10 dB)
Dimensions (L X H X P)	88 X 158 X 105 mm
Poids	0,8 kg

Subwoofer (SB-W80)

Type	Enceinte à une voie avec évent
Haut-parleur
Woofer	À cône de 17 cm
Impédance	6 Ω
Puissance d'entrée
MUSIQUE	180 W
DIN	90 W
Pression sonore de sortie	80 dB/W (1,0 m)
Fréquence de recouvrement	41 Hz-1,8 kHz (-16 dB)
	45 Hz-1,6 kHz (-10 dB)
Dimensions (L x H x P)	200 x 450 x 300 mm
Poids	5,9 kg

■ Généralités

Alimentation	230-240 V CA, 50 Hz
Consommation	178 W
Veille	0,50 W
Dimensions (L x H x P)	430 x 136 x 400 mm
Poids	8,7 kg

Remarque :

1. Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
2. On mesure la distorsion harmonique totale au moyen d'un analyseur de spectre digital.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation chez soi ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétroconception et le désossage sont interdits.

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

Si les surfaces sont très sales, utiliser un chiffon doux trempé dans une solution d'eau et de savon ou de détergent doux.

• Ne jamais utiliser d'alcool, diluant pour peinture ni de benzine pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lire attentivement les instructions qui accompagnent le chiffon.
