| Type de produit | Congélateur |
| Marque | Bosch |
| Modèle | GSL81430 |
| Dimensions (H x L x P) | 185 cm x 60 cm x 65 cm |
| Poids net | 70 kg |
| Capacité nette de congélation | 250 L |
| Classe climatique | SN-T |
| Classe énergétique | E |
| Consommation annuelle d'énergie | 250 kWh/an |
| Tension / Fréquence | 220-240 V / 50 Hz |
| Niveau sonore | 42 dB |
| Congélation rapide | Oui |
| Alarme de température | Oui |
| Signal sonore de porte ouverte | Oui |
| Type de dégivrage | Manuel |
| Nombre de tiroirs / clayettes | 6 tiroirs |
| Autonomie en cas de panne | 15 heures |
| Pouvoir de congélation | 12 kg/24 h |
| Réfrigérant | R600a |
| Température ambiante minimale | -15 °C |
| Température ambiante maximale | 43 °C |
| Nettoyage | Eau tiède et détergent doux |
| Pièces détachées disponibles | Joints, clayettes, tiroirs, thermostats |
| Réparabilité | Indice de réparabilité 8,1/10 |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - GSL81430 BOSCH
Questions des utilisateurs sur GSL81430 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Congélateur au format PDF gratuitement ! Retrouvez votre notice GSL81430 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GSL81430 de la marque BOSCH.
MODE D'EMPLOI GSL81430 BOSCH
Modèlesindépendants«SidebySide»
fr Table des matières
Respecter l'agencement des appareils . 13
Inversiondusensd'ouverturedeporte . 14
Inversiondusensd'ouverturedeporte . 14
Changementdespoignéesdeporte ... 14
Poignées-leviers 14
Poignées-étriers 15
Poignées-cornière 15
Installation 15......
Monterlasécuritéanti-basculement ... 16
Aération 16
Branchement électrique 16
Avant delirelaprésentenotice, détachez lespages illustréesdumilieu. Avantdelire laprésentenotice, détachezlespages illustréesdumilieu.

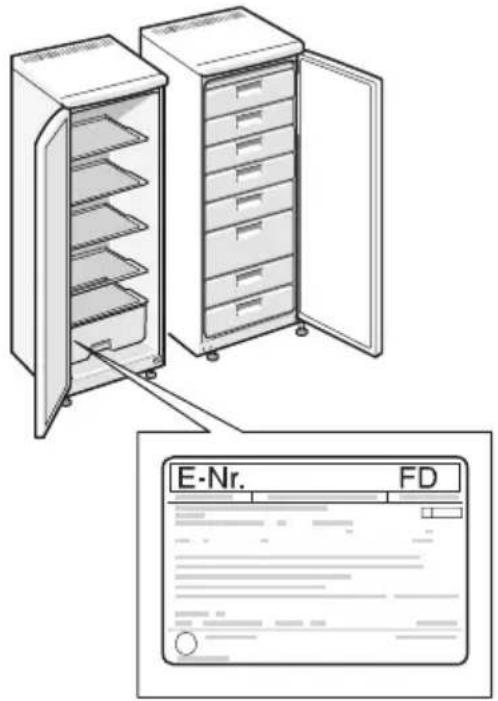

Réfrigérateuràgauche

AppareilsSDetIE
E-Nr..Depuislen°FD..
..SD8211-8...
..IE8306-8...

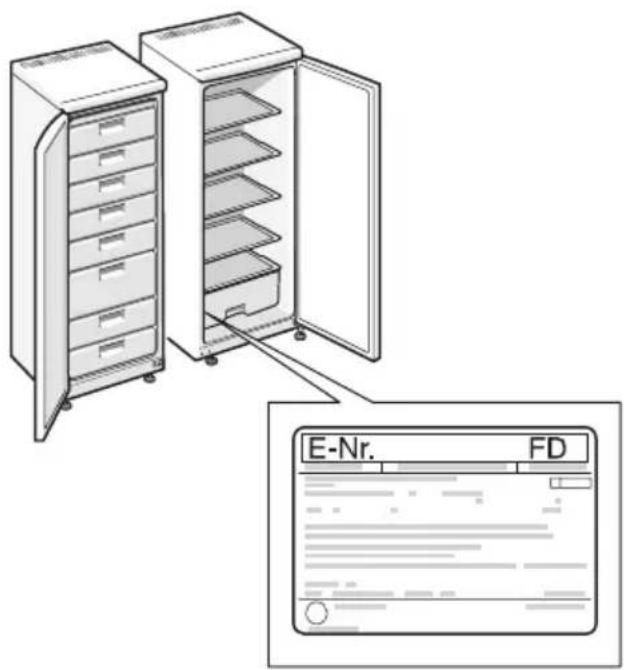

Respecter l'agencement des appareils
Dans types désignésci-après, l'appareil deréfrigérationchauffelégèrementla paroilatérale. Ceciempêchel'eaudese condensercontrecetteparoisilesdeux appareilsontété disposécôte-à-côte.
Pourcetteraison, ilfauttoujours agencerlesappareilssuivants comme suit:
Réfrigérateuràdroite

E-Nr..Depuislen°FD..
..SA8109-8...
..ME8310-8...
Inversiondusens d'ouverturedeporte
(sinécessaire)
Couchezprudemmentl'appareilsurle dos.Effectuezlemontagedansl'ordre deschiffres:
Fig. 1 Appareilàuneporte
Fig. 2 Appareilàdeuxportes
Avecl'appareilàinterrupteurdeporte, respectezlesconsignessuivantes:
Installezlaporte, enpositionouverte, sur sesgonds(Fig. 3/A). Important! Lepivotdeporte «B» doit se trouver devant l'interrupteur de porte «C».
Changementdes poignéesdeporte
Poignées-leviers
Fig. 4
Effectuezlemontagedansl'ordre des chiffres.
Vousaurezbesoind'untournevis Torx T20.
- A l'aide d'un couteau, soulevez la coiffe ①.
- Dévissez②lavis.
-Extrayez③labutée. - Extrayez ④ la poignée
•Dévissez⑤laplaqueentôle - A l'aide de deux couteaux, enlevez les bouchons-coiffes⑥situésenfacede la poignéedeporte, puistransférez-les del'autrecôté.
- Remontez la plaque en tôle ⑦ de l'autre côté,ensensinverse.
- Insérez l'agrafe ⑧ dans la poignée.
- Poussezlapoignée⑨surlaplaque en tôle.
- Vissezlapoignéepuismontez le capuchon 10 .
- Montezlabutée⑪.
Poignées-étriers
Fig. 5
- Décollez le couvercle ① avec un couteau, soulevez-lepuisdévissez la poignéeducôtégauche.
- A l'aide de deux couteaux, soulevez le bouchon②situéenfacedela poignéedeportepuistransférez-le sur lecôtéopposé.
- Tirezlapoignéedanslesensde la flèche③jusqu’àlabutée.
- Tirezlapoignéeprudemment dans le sensdelaflèche ④ lapoignéesedéfait horsdesafixationcentrale.
-Extrayezlapoignéedesafixation centrale⑤. - Replacez la poignée de l'autre côté puis remettez-laenplacedanslafixation médiane⑥.
- Poussezlapoignéedanslesensde la flèche⑦jusqu'àlabutée.
- Vissez la poignée ⑧ sur le côté droit.
- Mettezlebouchonenplace ⑨.
Poignées-cornière
Fig. 6
Effectuezlemontagedansl'ordre des chiffres.
Installation
Unlocalsecetaérableconvientpour installerl'appareil.Evitezdeplacer l'appareilàunendroitdirectementexposé auxrayonssolairesouàproximité d'une sourcedechaleurtelleunecuisinière, un radiateur,etc.Sil'installationprès d'unesourcedechaleurestinévitable, utilisezune plaqueisolanteappropriée ou respectezlesdistancesminimales suivantes:
3 cmparrapportàunecuisinière électrique, 30 cmparrapportàunappareilde chauffageaufuelouaucharbon.
Lesappareilsàpoignéesaillante requièrent, surlecôtéoulaportebute contrelemur, unespaced'aunoins 55 mmparrapportàcedernierafinque la porte puisse s'ouvrir à 90°. Fig. 7
Retirerlesautocollants
Retirezlesautocollantséventuellement poséssurlesparoisextérieuresde l'appareil. Pourfinird'enleverlesrestesde colledel'autocollant, appliquezplusieurs foislecôtécollantdel'autocollantsurces restespuisredécollez-le.Nerâclezpas lesrestesdecolleavecunobjet métalliqueàarêtes coupantes. Si les restesdecollerefusentdepartir, enlevez-lesavecdel'essencede nettoyage.N'utilisezjamaisdesolvant (parex.dudissolvantpourvernis à ongles).
Enfilezlesécarteurspourparois latérales(sifournisavecl'appareil) sur cesdernières.Fig. 8
Alafabrication,lespiedsontété complètementvissés. Lorsde l'installation,commencezpardévisser les pieds 9 d'abord de 5 mm, placez l'appareilsursonemplacementdéfinitif puismettez-lebiend'aplomb. Pourmodifierleréglagedespieds, utilisez untournevis.
Monterlasécurité anti-basculement
Figure 10 (selonlemodèle)
Afindenepasbasculerversl'avant, l'appareildoitêtrefixécontrelemur.
Pourcefaire, placezl'appareilcontre le murpuismettez-led'aplombàl'aide de sespiedsréglablesFig. 9.
Posezlapattemétallique②surlagrille d'aération, ducôtédroitougauche. Marquezensuitesurlemur l'emplacementdutroudefixation de la patte.
Percezletroudefixationpuisinsérez la cheville①.
Insérezlapattemétallique② danslagrille d'aérationpuisvissez-ladanslemur③.
Aération
Fig. 11
L'airquis'estréchaufféaudosde l'appareildoitpouvoirs'échapper librement. Danslecascontraire, legroupe frigorifiquefonctionnepluslongtemps, ce quihausselaconsommationde courant. Pourcetteraison, n'obturez jamaislesorifices d'entrée de sortie d'air.
Branchement électrique
Positiondelaprisefemelle
Laprisedecourantdoitresterfacilement accessible. Lemieuxseraitqu'ellese trouvesurlecôtéouau-dessusde l'appareil.
Après l'installation del'appareilen position verticale, attendezaunoins une demi-heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, quel huile présentés dans le compresseursé déplace vers le circuit frigorifique.
Branchezlafichemâledel'appareildans uneprisesecteuren220–240 V/50 Hz, réglementairementreliéèalaterre. Cette prisedoitêtreprotégéeparun fusiblesupportantunampéragede 10 A minimum.
Surlesappareilsdestinésauxpays noneuropéens, vérifiezsilatension de branchementetletypedecourant spécifiéssurlaplaquesignalétique concordentbienavecceuxofferts par lesecteurdupaysconcerné. La plaquesignalétiquesetrouveen basàgauchedansl'appareil.S'ilfaut changerlecordond'alimentation secteur,seulunspécialistepourra réalisercetteopération.
!Attention!
Nebranchezenaucuncasl'appareil à une«priseéconomied'énergie» électronique(parex.Ecoboy;Sava Plug)niàunondulateurquiconvertit lecourantcontinu(débitéparex. par desinstallationssolaires,par les réseauxdeborddesbateaux) en courantalternatifde230V.
