Type de produit	Support de projecteur
Marque	Chief
Modèle	CMA270
Compatibilité	Projecteurs de taille moyenne à grande
Dimensions (L x H x P)	60 x 30 x 25 cm
Poids net	2,5 kg
Charge maximale	15 kg
Matériau	Acier à haute résistance
Type de fixation	Plafond (fixation solide incluse)
Angle d’inclinaison	-15° à +15°
Rotation	360°
Distance au plafond	5 à 10 cm
Couleur	Noir mat
Installation	Fixation au plafond sur solives ou béton
Alimentation	Aucune (support mécanique)
Entretien	Nettoyer avec un chiffon sec, éviter les solvants
Sécurité	Serrures de sécurité incluses pour éviter le vol
Garantie	10 ans
Contenu du colis	Support, quincaillerie, notice d’installation
Pays de fabrication	États-Unis

FOIRE AUX QUESTIONS - CMA270 Chief

Comment installer le support de projecteur Chief CMA270 au plafond ?

Repérez les solives ou utilisez des chevilles adaptées au béton. Fixez la plaque de base avec les vis fournies, puis accrochez le projecteur en suivant les instructions de la notice. Assurez-vous que la charge ne dépasse pas 15 kg.

Le Chief CMA270 est-il compatible avec tous les projecteurs ?

Il est compatible avec la plupart des projecteurs de taille moyenne à grande. Vérifiez que le poids du projecteur est inférieur à 15 kg et que les trous de fixation (norme VESA) correspondent aux supports inclus.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme, une perceuse avec foret adapté au support (bois ou béton), un niveau à bulle et éventuellement une clé Allen (fournie).

Peut-on incliner le projecteur une fois installé ?

Oui, l'inclinaison est réglable de -15° à +15° grâce à une molette de blocage. Relâchez la molette, ajustez l'angle et resserrez.

Le support CMA270 permet-il de faire pivoter le projecteur ?

Oui, une rotation complète à 360° est possible. Dévissez légèrement l'axe de rotation, tournez le projecteur dans la direction souhaitée, puis revissez.

Comment entretenir le support de projecteur ?

Nettoyez-le régulièrement avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs. Vérifiez périodiquement le serrage des vis.

Quelle est la distance minimale entre le projecteur et le plafond ?

La distance minimale est d'environ 5 cm. Cela permet une bonne circulation d'air pour éviter la surchauffe du projecteur.

Le Chief CMA270 est-il sécurisé contre le vol ?

Oui, il est équipé de serrures de sécurité (vendues séparément) qui verrouillent le projecteur sur le support. Utilisez une clé pour les activer.

Puis-je monter ce support sur un mur au lieu d'un plafond ?

Ce modèle est conçu principalement pour une fixation au plafond. Pour une fixation murale, consultez notre gamme de supports muraux.

Que faire si une pièce est manquante dans le colis ?

Contactez le service client Chief via le site officiel ou par téléphone. Munissez-vous du numéro de lot situé sur l'emballage pour un remplacement rapide.

MODE D'EMPLOI CMA270 Chief

INSTALLATION INSTRUCTIONS

Threaded Pipe Coupler

DISCLAIMER

Milestone AV Technologies and its affiliated corporations and subsidiaries (collectively "Milestone"), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document.

Chief® is a registered trademark of Milestone AV Technologies. All rights reserved.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: A WARNING alerts you to the possibility of serious injury or death if you do not follow the instructions.

CAUTION: A CAUTION alerts you to the possibility of damage or destruction of equipment if you do not follow the corresponding instructions.

WARNING: Failure to read, thoroughly understand, and follow all instructions can result in serious personal injury, damage to equipment, or voiding of factory warranty! It is the installer's responsibility to make sure all components are properly assembled and installed using the instructions provided.

WARNING: Failure to provide adequate structural strength for this component can result in serious personal injury or damage to equipment! It is the installer's responsibility to make sure the structure to which this component is attached can support five times the combined weight of all equipment. Reinforce the structure as required before installing the component.

WARNING: Exceeding the weight capacity can result in serious personal injury or damage to equipment! It is the installer's responsibility to make sure the combined weight of all components located between the CMA270 up to (and including) the display/projector does not exceed 500 lbs (226.8 kg). The capacity of CMA270 may be limited to the lowest rated capacity of any component located between the CMA270 and the supporting structure!

WARNING: Use this mounting system only for its intended use as described in these instructions. Do not use attachments not recommended by the manufacturer.

WARNING: Never operate this mounting system if it is damaged. Return the mounting system to a service center for examination and repair.

WARNING: Do not use this product outdoors.

--SAVE THESE INSTRUCTIONS--

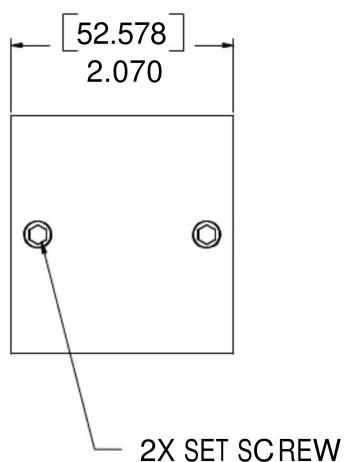

DIMENSIONS

DIMENSIONS: [MILLIMETERS] INCHES

TOOLS FOR INSTALLATION / PARTS

INSTALLATION

WARNING: Exceeding the weight capacity can result in serious personal injury or damage to equipment! It is the installer's responsibility to make sure the combined weight of all components attached to the CMA270 does not exceed 500 lbs (227 kg).

- The capacity of CMA270 may be limited to the lowest rated capacity of any component located between the CMA270 and the supporting structure!

1. Install 1-1/2" NPT or NPSM following ANSI/ASME B1.20.1 (Schedule 40, 0.154" minimum thickness aluminum - ASTM B221) threaded extension columns (not included) into CMA270 (A) until tight, with a minimum of four threads engaged. (See Figure 1)

2. Using hex keys (D or E), secure extension columns by one of the following methods (See Figure 1):

3. Install two 5/16-18" x 3/8" set screws (B) into threaded holes, tightening firmly against columns.

4. OPTIONAL: Install two 5/16-18" x 1/4" security set screws (C) into threaded holes, tightening firmly against columns.

Figure 1

Installation Instructions
