Type de produit	Caméra PTZ pour vidéoconférence
Marque	Vaddio
Modèle	RoboSHOT 30E HDMI
Dimensions (L x H x P)	228 x 187 x 165 mm
Poids	2,3 kg
Alimentation	PoE+ (IEEE 802.3at) ou adaptateur secteur 24 V DC
Consommation électrique	12 W max
Zoom optique	30x
Sortie vidéo	HDMI 1.4 (1080p 60 ips)
Vitesse de panoramique	0,5° à 100°/s
Vitesse d'inclinaison	0,5° à 60°/s
Plage de panoramique	±170°
Plage d'inclinaison	+90° / -30°
Nombre de préréglages	256
Contrôle	RS-232, IR, IP (VISCA)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Vaddio.
Informations générales	Conçu pour les salles de réunion et les espaces de collaboration.

FOIRE AUX QUESTIONS - RoboSHOT 30E HDMI Vaddio

Comment connecter le RoboSHOT 30E HDMI à un écran ?

Utilisez un câble HDMI standard pour relier la sortie HDMI de la caméra à l'entrée HDMI de l'écran. Assurez-vous que la source est sélectionnée sur l'écran.

Puis-je utiliser le RoboSHOT 30E HDMI sans PoE ?

Oui, la caméra peut être alimentée via l'adaptateur 24 V DC fourni. Si vous utilisez le PoE+, assurez-vous que le commutateur réseau prend en charge la norme IEEE 802.3at.

Comment contrôler le zoom à distance ?

Utilisez la télécommande IR fournie, ou connectez-vous via RS-232 ou IP avec les commandes VISCA. Le zoom optique 30x est accessible depuis l'interface.

Le RoboSHOT 30E HDMI capture-t-il l'audio ?

Non, cette caméra ne possède pas de micro intégré. Vous devez utiliser un microphone externe connecté à votre système de conférence.

Quelle est la résolution maximale en sortie HDMI ?

La sortie HDMI prend en charge jusqu'à 1080p à 60 images par seconde (ips). Elle est compatible avec les normes HDMI 1.4.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sous la caméra) pendant 5 secondes. Les préréglages et configurations seront effacés.

Puis-je utiliser le RoboSHOT 30E HDMI en extérieur ?

Non, cette caméra est conçue pour un usage en intérieur uniquement. Elle n'est pas résistante aux intempéries.

Combien de préréglages de position sont disponibles ?

La caméra peut mémoriser jusqu'à 256 préréglages de position (pan/tilt/zoom). Vous pouvez les sauvegarder via le menu OSD ou les commandes VISCA.

Comment nettoyer l'objectif du RoboSHOT 30E HDMI ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez les produits chimiques et les sprays. Si nécessaire, utilisez un souffleur d'air.

Est-ce que la caméra supporte le suivi de mouvement automatique ?

Non, le RoboSHOT 30E HDMI ne dispose pas de suivi automatique. Vous devez le contrôler manuellement ou via des préréglages. Pour du suivi, regardez les modèles RoboSHOT avec AutoTrak.

MODE D'EMPLOI RoboSHOT 30E HDMI Vaddio

RoboSHOT 12E HDMI

RoboSHOT 30E HDMI

High-Definition PTZ Camera

999-99400-000/000W RoboSHOT 12E HDMI (black or white), North America
999-99400-001/001W RoboSHOT 12E HDMI (black or white), Europe/UK
999-99400-009/009W RoboSHOT 12E HDMI (black or white), Australia/New Zealand
999-99430-000/000W RoboSHOT 30E HDMI (black or white), North America
999-99430-001/001W RoboSHOT 30E HDMI (black or white), Europe/UK
999-99430-009/009W RoboSHOT 30E HDMI (black or white), Australia/New Zealand

What's in the box

Product image of a remote control unit with attached remote, switch, and power strip components (no text or symbols visible)

Two white and black spherical cameras with camera lens, displayed side by side (no visible text or symbols)

See the Installation Guide or Complete Manual for RoboSHOT 12/12E/30/30E HDMI for complete packing lists and additional connection diagrams.

vaddio®

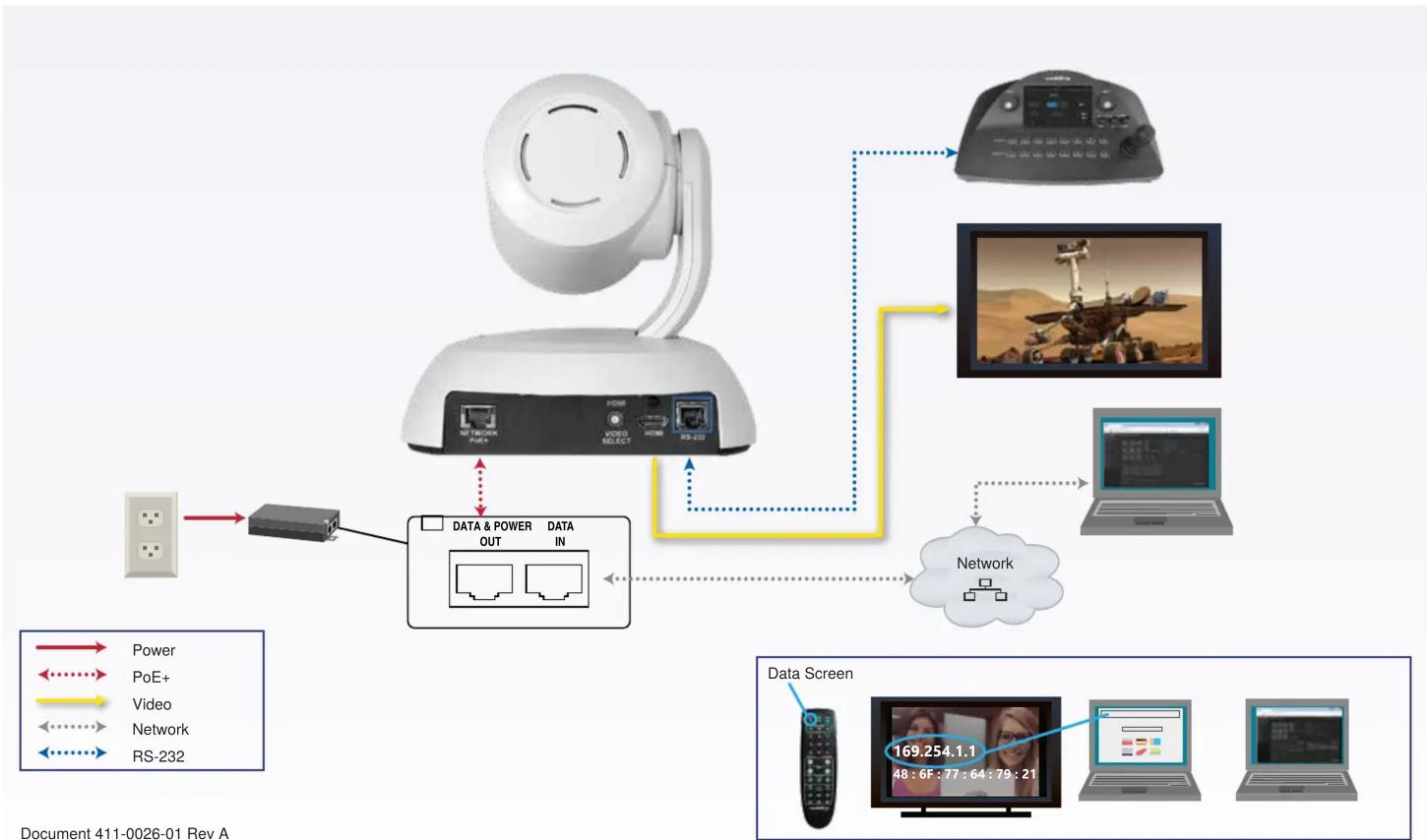


Document 411-0026-01 Rev A
March 2019
