KRA219S - Support écran plat Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Chief
Modèle	KRA219S
Compatibilité VESA	200x200 mm à 600x400 mm
Capacité de charge maximale	45 kg (100 lbs)
Matériau	Acier à haute résistance
Dimensions (L x H x P)	60 x 40 x 5 cm
Poids net	3,5 kg
Couleur	Noir
Inclinaison	0° à -15° (inclinaison vers l'avant)
Rotation	±3° (ajustement de niveau)
Distance du mur	3 cm (profil bas)
Type de fixation murale	Fixation sur montants bois ou béton
Kit de montage inclus	Oui (vis, chevilles, niveau à bulle)
Entretien	Nettoyer avec un chiffon humide et détergent doux
Niveau de sécurité	Conforme à la norme UL 2442
Garantie	10 ans

FOIRE AUX QUESTIONS - KRA219S Chief

Comment installer le support KRA219S sur un mur en placoplâtre ?

Pour une installation sur placoplâtre, il est impératif de fixer les vis dans les montants en bois ou métal. Utilisez un détecteur de montants pour localiser les points d'ancrage solides. Ne fixez pas uniquement dans le placoplâtre, car cela ne supporterait pas le poids.

Quel est le poids maximal que peut supporter ce support ?

Le support KRA219S est conçu pour supporter jusqu'à 45 kg (100 lbs). Assurez-vous que votre écran ne dépasse pas cette limite, et tenez compte du poids combiné de l'écran et de tout accessoire additionnel.

Comment niveler l'écran après l'installation ?

Le support dispose d'un ajustement de niveau par rotation de ±3°. Desserrez légèrement les vis de fixation, ajustez l'angle, puis resserrez. Utilisez le niveau à bulle inclus pour vérifier l'horizontalité.

Puis-je utiliser ce support avec un écran incurvé ?

Oui, le support est compatible avec les écrans plats et incurvés, à condition que les dimensions VESA et le poids soient dans les limites spécifiées (VESA 200x200 à 600x400 mm, poids max 45 kg).

Le support est-il compatible avec les écrans de 65 pouces ?

La compatibilité dépend du poids et du standard VESA. Un écran de 65 pouces pèse généralement entre 25 et 35 kg et utilise souvent un VESA 400x400 mm, ce qui est compatible. Vérifiez les spécifications de votre écran avant l'installation.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux légèrement humide avec un détergent doux. Évitez les produits abrasifs ou les solvants qui pourraient endommager la peinture. Séchez soigneusement après le nettoyage.

Puis-je réutiliser ce support si je change d'écran ?

Oui, tant que le nouvel écran respecte les limites de poids et de VESA. Démontez l'ancien écran, réglez les bras si nécessaire (le support est réglable), et fixez le nouvel écran en suivant les instructions.

Quels outils sont nécessaires pour l'installation ?

Les outils de base requis sont : une perceuse, un foret adapté au mur (béton ou bois), un tournevis cruciforme, un niveau à bulle (inclus), et éventuellement une clé Allen (souvent fournie). Lisez la notice pour les détails.

Y a-t-il une garantie sur ce produit ?

Chief offre une garantie limitée de 10 ans sur ce support. Elle couvre les défauts de fabrication. Conservez votre preuve d'achat et contactez le service client Chief pour toute réclamation.

Comment verrouiller l'écran en place pour éviter le vol ?

Le support KRA219S n'inclut pas de système de verrouillage intégré. Vous pouvez ajouter un câble de sécurité (non fourni) en le passant autour du support et de l'écran. Chief propose des accessoires optionnels pour la sécurité.

MODE D'EMPLOI KRA219S Chief

INSTALLATION INSTRUCTIONS

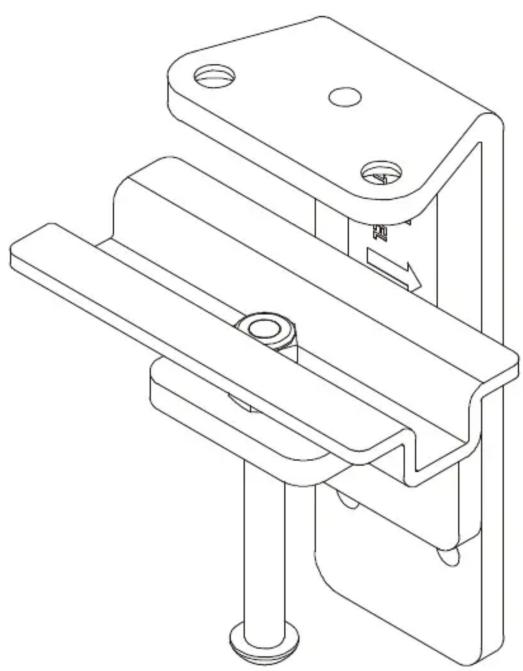

Low Profile Kontour™ Desk Clamp

DISCLAIMER

Milestone AV Technologies and its affiliated corporations and subsidiaries (collectively “Milestone”), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document.

Chief® and Kontour™ are registered trademarks of Milestone AV Technologies. All rights reserved.

IMPORTANT SAFETY INSTRUCTIONS!

WARNING: A WARNING alerts you to the possibility of serious injury or death if you do not follow the instructions.

CAUTION: A CAUTION alerts you to the possibility of damage or destruction of equipment if you do not follow the corresponding instructions.

WARNING: Failure to read, thoroughly understand, and follow all instructions can result in serious personal injury, damage to equipment, or voiding of factory warranty! It is the installer's responsibility to make sure all components are properly assembled and installed using the instructions provided.

WARNING: Use this mounting system only for its intended use as described in these instructions. Do not use attachments not recommended by the manufacturer.

WARNING: Never operate this mounting system if it is damaged. Return the mounting system to a service center for examination and repair.

WARNING: Do not use this product outdoors.

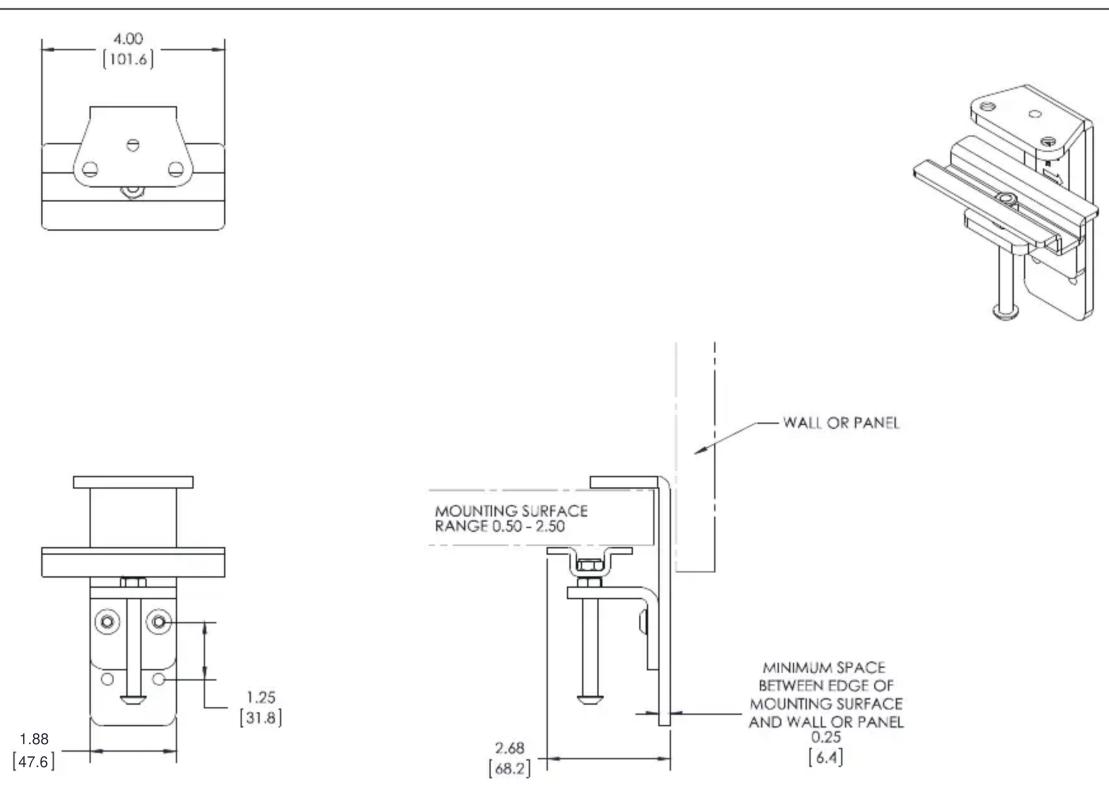

WARNING: Failure to provide adequate structural strength for this component can result in serious personal injury or damage to equipment! The KRA219 can ONLY be mounted onto desks measuring between 1/2" and 2 1/2" in depth!

--SAVE THESE INSTRUCTIONS--

TOOLS / PARTS FOR INSTALLATION

ASSEMBLY AND INSTALLATION

1. Remove desk clamp from mount by loosening button head cap screw until clamp is completely disengaged from the bolt. (See Figure 1)
2. Maneuver clamp so that it is totally removed from desk mount. (See Figure 1)

Figure 1

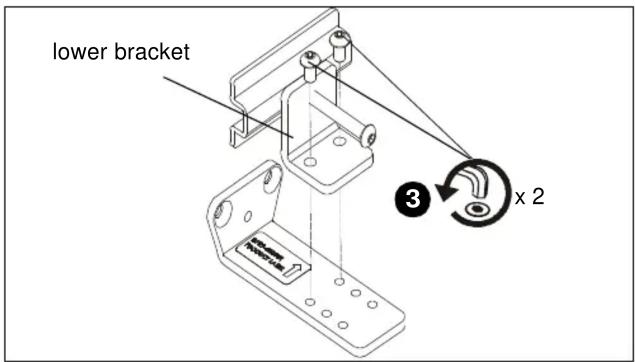

1. Remove lower bracket from KRA219 clamp bracket by removing two screws holding it to clamp bracket. (See Figure 2)

Figure 2

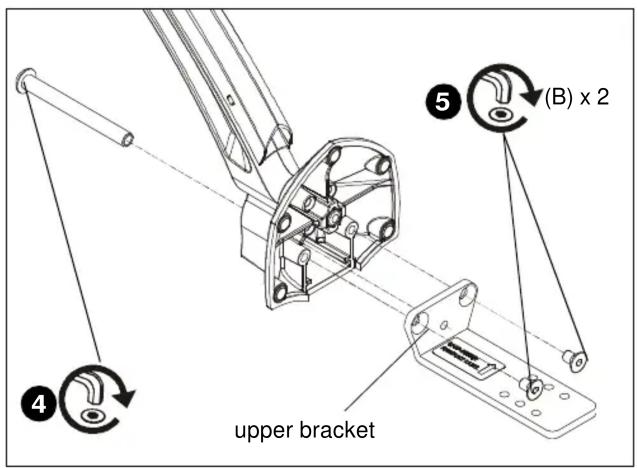

1. Use button head cap screw loosened in Step 1 to attach upper bracket of KRA219 to Kontour mount. (See Figure 3)
2. Use two 5/16-18 x 1/2" flat head cap screws (B) to secure upper bracket for KRA219 clamp bracket to Kontour mount. (See Figure 3)

Figure 3

1. Slide upper bracket behind desk. (See Figure 4)
2. Use two screws removed in Step 3 to reattach lower bracket to upper bracket. (See Figure 4)

NOTE: Use upper holes if mounting to a desk between 1/2" and 1" in depth. Use middle holes if mounting to a desk between 1" and 1 3/4" in depth. Use lower holes if mounting to a desk between 1 3/4" and 2 1/2" in depth.

1. Tighten bolt on lower clamp to fully secure clamp to desk. (See Figure 4)

Figure 4

Installation Instructions
