Type de produit	Bonde à poussoir pour évier
Marque	Hansgrohe
Modèle	Push-Open
Matériau	Laiton chromé
Diamètre nominal	3 1/2 pouces (90 mm)
Hauteur	Env. 80 mm
Poids	0,3 kg
Mécanisme	Poussoir avec ressort
Fonction	Ouverture et fermeture par pression
Étanchéité	Joint torique en EPDM
Installation	Pour bonde d'évier standard avec écrou de fixation
Entretien	Nettoyage régulier avec un chiffon humide ; démontage du capot pour nettoyage profond
Pièces détachées	Joint torique et cartouche de remplacement disponibles
Réparabilité	Remplacement facile des joints sans outil spécial
Garantie	2 ans (sous réserve des conditions du fabricant)

FOIRE AUX QUESTIONS - Push-Open Hansgrohe

Comment installer la bonde Push-Open Hansgrohe ?

L'installation se fait en remplaçant la bonde existante. Insérez le corps dans le trou de l'évier, fixez l'écrou par dessous, puis vissez le capot supérieur. Suivez le schéma de montage fourni.

La bonde ne reste pas fermée, que faire ?

Vérifiez que le joint torique est correctement positionné et non endommagé. Si le mécanisme est usé, remplacez la cartouche Push-Open.

Comment nettoyer la bonde Push-Open ?

Dévissez le capot supérieur et nettoyez-le à l'eau savonneuse. Essuyez le joint avec un chiffon doux. Évitez les produits abrasifs qui rayent le chrome.

Cette bonde est-elle compatible avec tous les éviers ?

Elle convient aux éviers avec un trou de bonde de 3 1/2 pouces (90 mm) de diamètre. Vérifiez l'épaisseur de l'évier (max 15 mm).

Puis-je utiliser cette bonde avec un broyeur de déchets ?

Non, le mécanisme Push-Open n'est pas conçu pour résister aux vibrations et au flux d'un broyeur. Utilisez une bonde spécifique.

Comment démonter le mécanisme Push-Open ?

Tirez le capot vers le haut pour le retirer. Vous pouvez alors accéder à la cartouche qui se déclipse à l'aide d'un tournevis fin. Attention aux ressorts.

Où trouver des pièces de rechange pour la Push-Open Hansgrohe ?

Les joints toriques et les cartouches de remplacement sont disponibles chez les revendeurs Hansgrohe ou en ligne. Référencez le numéro de série de votre appareil.

La bonde fuit par la tige du poussoir, que faire ?

Remplacez le joint torique situé sous le capot. Si la fuite persiste, la cartouche intérieure est probablement défectueuse et doit être changée.

Quelle est la durée de vie du mécanisme Push-Open ?

Avec un usage normal et un entretien régulier, le mécanisme dure généralement 5 à 10 ans. Les joints peuvent nécessiter un remplacement plus fréquent.

La bonde Push-Open est-elle garantie ?

Oui, Hansgrohe offre une garantie constructeur de 2 ans à compter de la date d'achat. Conservez votre facture pour toute réclamation.

MODE D'EMPLOI Push-Open Hansgrohe

AXOR

AXOR Exa-Bathtub Filler 58309XXX

AXOR Push-Open 58310XXX

DE / Montageanleitung

EN / assembly instructions

INSTALLATION NACH DIN 1988

Bei der Montage der Unterputzarmatur ist darauf zu achten, dass der Rohrunterbrecher (DB) min. 150 mm über dem Wannenrand liegt. (siehe nebenstehende Skizze)

INSTALLATION NACH EN 1717

Bei der Montage der iBox universal mit integrierter Sicherungskombination (HD) ist darauf zu achten, dass die Mitte der Armatur min. 280 mm über dem Wannenrand liegt.

(siehe nebenstehende Skizze)

Nach Montage der Garnitur muss die Anlage nach DIN 1988 gespült werden.

ACHTUNG! Für Wartungsarbeiten muss unbedingt eine Revisionsöffnung vorgesehen werden!

Hansgrohe übernimmt keine Gewährleistung für Fremdbauteile und deren Verbindungsstellen.

MONTAGE (siehe Seite 5)

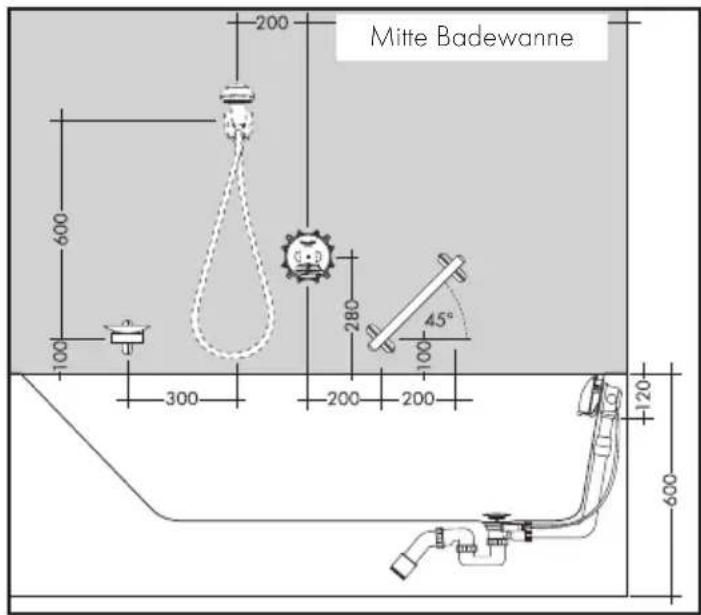

INSTALLATION TO DIN 1988

Lors de l'installation du mitigeur de bain, veillez à ce que le raccord d'entrefer (DB) soit à au moins 150 mm au-dessus du bord supérieur de la baignoire.

INSTALLATION SELON EN 1717

Lors de l'assemblage de l'iBox universel avec combinaison de sécurité intégrée (HD), veillez à ce que le centre du mitigeur soit à au moins 280 mm au-dessus du bord supérieur de la baignoire.

Après l'installation, l'ensemble du système doit être rincé.

IMPORTANT ! Une porte d'accès doit être prévue pour la maintenance.

Hansgrohe ne fournit aucune garantie pour les composants et leurs connexions fabriqués par des tiers.

AXOR Exafill

58309XXX

AXOR Push-Open

58310XXX

avec limiteur de débit

sans limiteur de débit

(1 MPa = 1 0 bar = 1 4 7 PSI)

DE / Le clapet de vidange ne doit être utilisé que dans des baignoires avec trop-plein.

EN / Le clapet de vidange ne doit être installé que dans des baignoires avec ouverture de trop-plein.

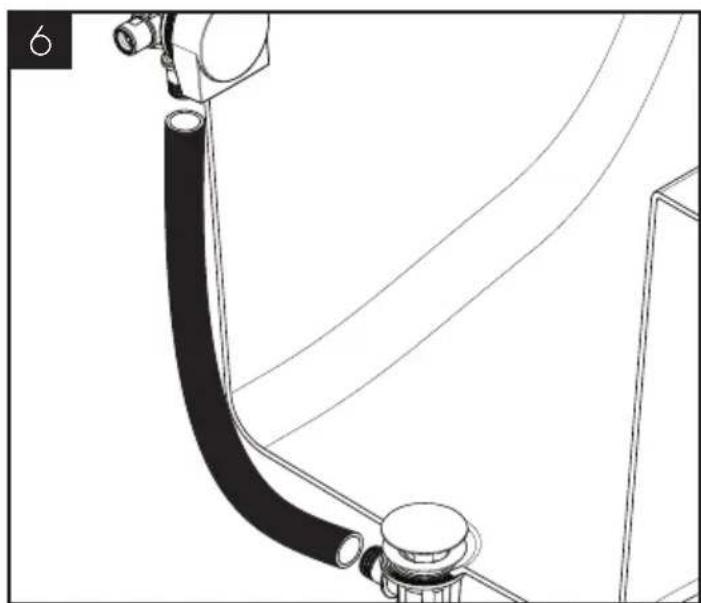

ATTENTION ! Le tuyau de raccordement (non fourni) ne doit pas être plié. Il faut respecter les indications du fabricant du tuyau.

Hansgrohe ne garantit pas les pièces d'autres fabricants et leurs points de raccordement.

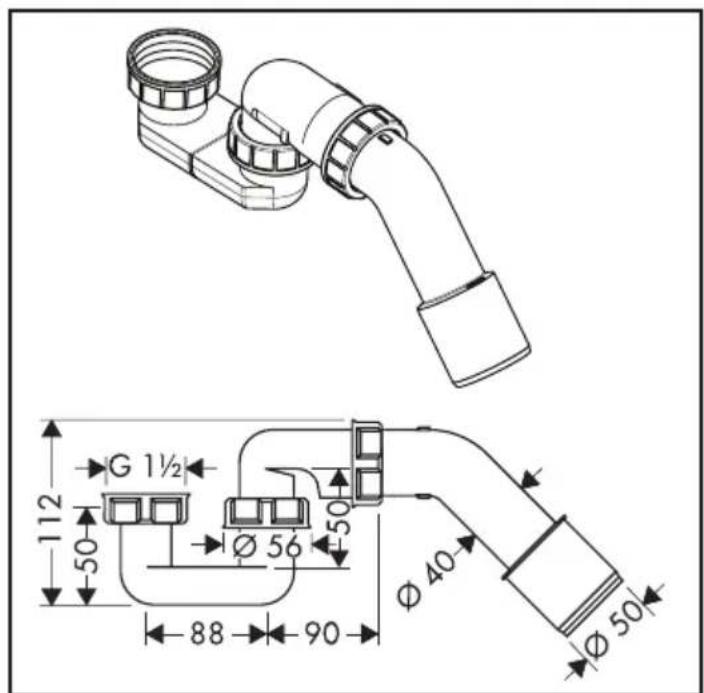

En option : siphon de baignoire Hansgrohe #60033000.

En option : siphon de baignoire Hansgrohe #60033000.

IMPORTANT ! Ne pas plier le tuyau de raccordement (non fourni). Suivre les instructions du fabricant.

Hansgrohe ne garantit pas les composants et leurs connexions fabriqués par des tiers.

AXOR

AXOR / Hansgrohe SE

Auestraße 5-9

77761 Schiltach

Allemagne

[e-mail]

axor-design.com

11/2018

9.1124401
