MODE D'EMPLOI ERF3315AOW ELECTROLUX
Notice d'utilisation
TABLE des matières
- CONSIGNES DE SÉCURITÉ 2
- INSTRUCTIONS DE SÉCURITÉ 4 3. BANDEAU DE COMMANDE 6
- UTILISATION QUOTIDIENNE 6
- ENTRETIEN ET NETTOYAGE 7
- EN CAS D'ANOMALIE DE FONCTIONNEMENT 8
- INSTALLATION 10 8. CARACTÉRISTIQUES TECHNIQUES 10
Nous PENSES à vous
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été créé sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice
Enregistrer votre produit pour obtenir un meilleur service : www.register-electrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :
www.electrolux.com/shop
Service après-vente
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Attention : consignes de sécurité. Informations générales et conseils. Informations en matière de protection de l'environnement.
Sous réserve de modifications.
1. Consignes de sécurité
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultat d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus.
- Ne laissez pas les enfants jouer avec l'appareil.
- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
- Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
1.2 Consignes générales de sécurité
- Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :
- dans les batiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail;
- pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.
- Veiliez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.
- N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
- N'endommagez pas le circuit frigorifique.
- N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
- Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
- Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Avertissement!
L'appareil doit être installé uniquement par un professionnel qualifié.
- Retirez l'intégralité de l'emballage et les boulons de transport.
- N'installez pas et ne branchez pas un appareil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Assurez-vous que l'air circule autour de l'appareil.
- Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
- N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.
- La surface arrière de l'appareil doit être positionnée contre un mur.
- N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
- N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.
Avertissement!
Risque d'incendie ou d'électrocution.
L'appareil doit être relié à la terre. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un Electricien. Utilisez toujours une prise de courant de sécurité correctement installée. N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente/agréé ou un électricien pour changer les composants électriques.
Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
Avertissement!
Risque de blessures, de brûlures, d'électrocution ou d'incendie.
- Ne modifiez pas les caractéristiques de cet appareil.
- Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.
- Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.
- Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.
- Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
- Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.
- Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil, ni sur celui-ci.
- Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.
2.4 Éclairage interne
Le type d'ampoule utilisé dans cet appareil n'est pas adapté à l'éclairage de votre habitation.
Avertissement!
Risque de blessure corporelle ou de dommages matériels.
- Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
- Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.
- Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.
Avertissement!
Risque de blessure ou d'asphyxie.
- Débranche l'appareil de l'alimentation électrique.
- Débranche le câble d'alimentation et mettez-le au rebut.
- Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil. Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
- La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
- N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.
3.1 Mise en marche
- Branchez l'appareil sur le secteur.
- Tournez le thermostat vers la droite sur une position médiane.
3.2 Mise hors tension
Pour éteindre l'appareil, tournez le thermostat sur la position « O »
3.3 Réglage de la température
La température est régulée automatiquement.
Un réglage intermédiaire est généralement le plus indiqué.
Toutefois, on obtiendrait le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
la température ambiante, la fréquence d'ouverture de la porte, la quantité d'aliments stockés, - l'emplacement de l'appareil.
- Tournez le thermostat sur la position minimale pour obtenir moins de froid.
- Tournez le thermostat sur la position maximale pour obtenir plus de froid.
Attention!
Si la température ambiantе est élevée ou l'appareil très rempli et si le thermostat est réglé sur la température la plus BASSE, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre sur la paroi arrière. Pour éviter cet inconvénient, modifiez la position du thermostat pour obtenir moins de froid, de façon à permettre un dégivrage automatique et, par conséquent, des économies d'énergie.
Avertissement!
Reportez-vous aux chapitres concernant la sécurité.
4.1 Indicateur de température
Pour un bon stockage des aliments, le réfrigérateur est doté d'un indicateur de température. Le symbole sur la paroi latérale de l'appareil indique la zone la plus froide du réfrigérateur.
Si « OK » s'affiche (A), placez les aliments frais dans la zone indiquée par le symbole. Si ce n'est pas le cas (B), réglez le thermostat sur une température inférieure et attendez 12 heures avant de vérifier à nouveau.
Après chargement de denrées fraîches dans l'appareil ou après des ouvertures répétées (ou une ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant d'ajuster le thermostat.
La fonction FREESTORE permet le refroidissement rapide des aliments et
une température plus homogène dans le compartiment. Il est conseillé d'activer la fonction FREESTORE lorsque la température ambiantesupérieure à 25°C
Pour activer le dispositif FREESTORE, appuyez sur la touche. Le voyant vert s'allume.
Lorsque vous éteignez l'appareil, n'oubliez pas de désactiver le ventilateur en appuyant à nouveau sur la touche. Le voyant vert s'éteint.
Avertissement!
Reportez-vous aux chapitres concernant la sécurité.
5.1 Nettoyage de l'intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.
Attention!
N'utilise jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.
Attention!
Ne tirez pas, ne déplacez pas, n’endommagez pas les tuyaux et/ou câbles qui se trouvent à l’intérieur de l’appareil.
Attention!
Attention à ne pas endommager le système de réfrigération.
Attention!
Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.
L'appareil doit être nettoyé régulièrement :
- Nettoyez l'intérieur et les accessoires avec de l'eau tiède et un détergent doux.
- Vérifiez régulièrement les joints de porte et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.
- Rincez et séchez soigneusement.
- S'ils sont accessibles, nettoyez le condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse.
Cette opération améliore les performances de l'appareil et permet des économies d'électricité.
5.3 Dégivrage du réfrigérateur
En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-
dessus du compresseur, d'où elle s'évapore.

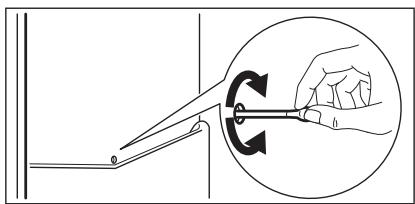

Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.
5.4 En cas de non-utilisation prolongée
Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :
- Débranche l'appareil de l'alimentation électrique.
- Retirez tous les aliments.
- Nettoyez l'appareil et tous les accessoires.
- Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.
Avertissement!
Reportez-vous aux chapitres
concernant la sécurité.
6.1 En cas d'anomalie de fonctionnement
| Problème | Cause probable | Solution |
| L'appareil est bruyant. | L'appareil n'est pas sta-ble. | Assurez-vous de la stabilitéde l'appareil. |
| L'éclairage ne fonctionne pas. | L'éclairage est en modeVeille. | Fermez puis ouvrez la porte. |
| L'éclairage est défectu-eux. | Reportez-vous au chapitre « Remplacement de l'am-poule » . |
| Le compresseur fonction-ne en permanence. | Il y a une erreur dans le réglage de la températu-re. | Reportez-vous au chapitre « Fonctionnement » . |
| Trop de produits ont étéintroduits simultanément. | Attendez quelques heures etverifiéz de nouveau la tem-périque. |
| La température ambiente est trop élevé. | Reportez-vous au tableaudes classes climatiques dela plaque signalétique. |
| Les alimentés introduits dans l'appareil étaient trop chauds. | Laissez refroidir les alimentésà température ambientevant de lesmettre dansl'appareil. |
| De l'eau s'écoule à l'intérieur du réfrigérateur. | L'orifice d'écoulement de l'eau de dégivrage est obstrué. | Nettoyez l'orifice d'écoulement de l'eau de dégivrage. |
| Des alimentents empêchent l'eau de s'écouler dans le réservoir d'eau. | Assurez-vous que les produits ne touchent pas lapla-que arrêtè. |
| De l'eau coule sur le sol. | Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'évaporation situé au-dessus du compresseur. | Fixez le tuyau d'évacuation de l'eau au bac d'évapora-tion de l'eau de dégivrage. |
| La température à l'intérieur du l'appareil est trop BASSE/ÉLEVée. | Le thermostat n'est pas réglié correctement. | Augmentez/réduisez la tem-pérature. |
| La température des produits est trop élevé. | Laissez les alimentents refroidir à température ambiente avant de les placer dans l'appareil. |
| Trop de produits ont été introduits simultanément. | Introduisez moins de produits en même temps. |
Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente agréé le plus proche.
Attention!
Débranche la fiche de l'appareil de la prise secteur.

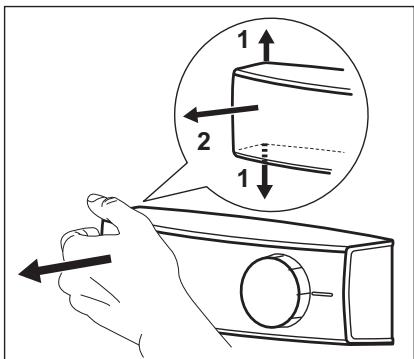

- Tirez sur le côté gauche du diffuseur de l'ampoule avec les doigts pour le déverrouiller. Retirez le diffuseur et tirez-le vers vous.
- Remplacez l'ampoule par une ampoule de puissance et de forme identiques, spécifiquement conçue pour les appareils électroménagers (la puissance maximale est indiquée sur le diffuseur).
- Installez le diffuseur de l'ampoule.
- Branchez la fiche de l'appareil à la prise secteur.
- Ouvrez la porte. Vérifiez que l'ampoule s'allume.
Avertissement!
Reportez-vous aux chapitres concernant la sécurité.
7.1 Installation
Cet appareil peut être installé dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :
| Classe climati-que | Température ambiente |
| SN | +10 °C à + 32 °C |
| N | +16 °C à + 32 °C |
| ST | +16 °C à + 38 °C |
| T | +16 °C à + 43 °C |
7.2 Branchement électrique
- Avant de brancher l'appareil, assurez-vous que la tension et la fréquence
indiquées sur la plaque signalétique correspondant à celles de votre réseau électrique domestique.
L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé. - Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité. - Cet appareil est conforme aux directives CEE.
7.3 Installation de l'appareil et réversibilité de la porte
Veuillez vous reporter aux instructions séparées relatives à l'installation (ventilation, conditions, mise de niveau) et à la réversibilité de la porte.
8. Caractéristiques techniques
| Hauteur | 1544 mm |
| Largeur | 595 mm |
| Profondeur | 668 mm |
| Tension | 230 - 240 V |
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté interieur ou extérieur de l'appareil et sur l'étiquette énergétique.
9. En matière de protection de l'environnement
Recyclez les matériaux portant le
symbole ⚱. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
