Type de produit	Modem routeur sans fil
Normes Wi-Fi	802.11b/g
Vitesse maximale	Jusqu'à 54 Mbps
Ports Ethernet	4 ports Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	23.5 x 15.5 x 4.5 cm
Poids	1.2 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows et Mac
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, configuration facile
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service client pour les réparations
Sécurité	Support des protocoles de sécurité avancés, mise à jour du firmware recommandée
Informations générales	Idéal pour les petites à moyennes maisons, garantie limitée de 1 an

FOIRE AUX QUESTIONS - SHARE MODEM ROUTEUR SANS FIL #F7D3402ED BELKIN

Comment réinitialiser le routeur Belkin F7D3402ED ?

Pour réinitialiser le routeur, trouvez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Comment se connecter au réseau Wi-Fi du routeur ?

Recherchez le nom du réseau Wi-Fi (SSID) sur votre appareil. Entrez le mot de passe qui se trouve généralement sur une étiquette au bas du routeur ou dans le manuel d'utilisation. Cliquez sur 'Se connecter'.

Que faire si je ne peux pas accéder à l'interface de configuration du routeur ?

Assurez-vous que votre appareil est connecté au routeur via Wi-Fi ou un câble Ethernet. Ouvrez un navigateur web et entrez l'adresse IP du routeur, généralement 192.168.2.1. Si cela ne fonctionne pas, essayez de réinitialiser le routeur.

Comment changer le mot de passe du Wi-Fi ?

Connectez-vous à l'interface de configuration du routeur. Allez dans l'onglet 'Sans fil' ou 'Wireless'. Cherchez l'option 'Mot de passe' ou 'Passphrase', entrez un nouveau mot de passe et cliquez sur 'Appliquer' pour enregistrer les modifications.

Le signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le routeur dans un endroit central et élevé dans votre maison. Éloignez-le des murs épais et des appareils électroniques. Vous pouvez également envisager d'utiliser des répéteurs de signal ou des adaptateurs CPL pour étendre la couverture.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface de configuration du routeur. Allez dans l'onglet 'Administration' ou 'Mise à jour du firmware'. Cliquez sur 'Vérifier les mises à jour' et suivez les instructions pour télécharger et installer la dernière version.

Comment résoudre des problèmes de connexion Internet ?

Vérifiez d'abord si le câble Internet est correctement connecté au routeur. Redémarrez le routeur et votre modem. Si le problème persiste, contactez votre fournisseur d'accès Internet pour vérifier s'il y a des pannes dans votre région.

Qu'est-ce que je dois faire si le voyant d'alimentation ne s'allume pas ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le routeur sur une autre prise. Si le voyant ne s'allume toujours pas, le routeur pourrait être défectueux.

MODE D'EMPLOI SHARE MODEM ROUTEUR SANS FIL #F7D3402ED BELKIN

Manuel de l'utilisateur

ENGLISH

FRANÇAIS

DEUTSCH

NEDERLANDS

TABLE DES MATIÈRES

Pour débuter 3

Contenu de l'emballage 3

Installation initiale 3

Outils et paramètres avancés. 8

L'utilitaire Belkin Routeur Manager 9

Installation manuelle à l'aide du navigateur 10

Ajouter des ordinateurs à votre réseau 11

Ajouter des péripériques USB 13

Logiciels fournis 16

Fonctionnalités supplémentaires 17

Présentation de votre routeur 18

Face avant 18

Panneau arriere 19

Caracteristiques techniques. 20

Configuration système requise 21

Dépannage, assistance technique et garantie 22

Dépannage 22

Garantie produit limite de 2 ans de Belkin International, Inc. 31

Information sur la certification 34

Déclaration FCC 34

Contenu de l'emballage

Modem-routeur sans fil Share

Câble ADSL (branché au routeur)

Dans certaines régions, un adaptateur (fibre) est fourni.

Bloc d'alimentation (branché au routeur)

Carte d'information sur le réseau (jointe au routeur)

CD d'installation Belkin avec manuel de l'utilisateur

Installation initiale

L'emplacement de votre routeur

Pour deromeurs résultats,placez le routeur dans un endroit ouvert, loin de gros objets metalliques et d'aimants comme ceux que I'on retrouve dans les enceintes. Le fait de placer votre routeur en hauteur peut améliorer la force du signal sans fil.

L'installation

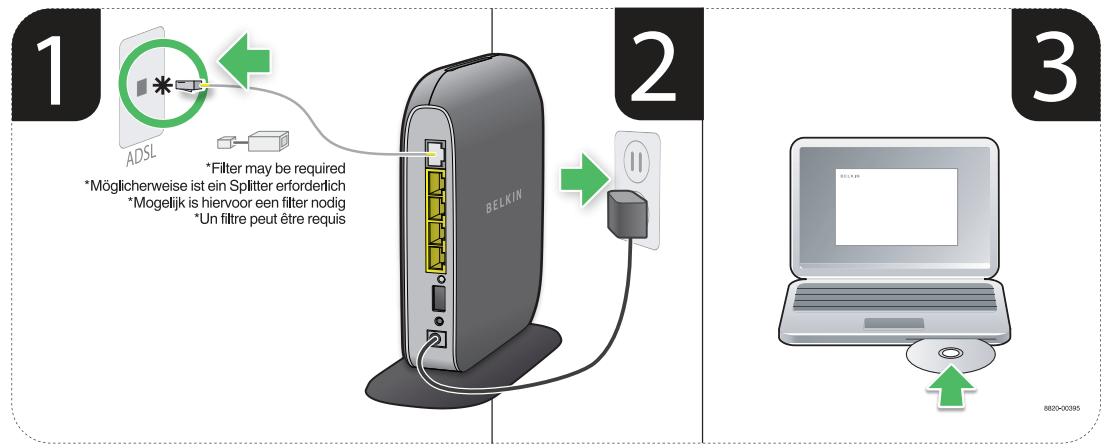

1. Branchez le cable ADSL du routeur à la prise téléphonique ou à l'adaptateur (filtr). Si vous remplacez un routeur ou une passerelle, vous devrez peut-être débrancher la passerelle existante.
   Remarque :Si vous fournisseur d'accès à Internet (FAI) l'exige, branchez l'adaptateur (filtré) fourni sur la prise téléphonique murale. Vérifiez auprès de votre fournisseur d'accès avant de brancher votre routeur si vous n'êtes pas certain si l'adaptateur (filtré) fourni est requis.
2. Branchez le bloc d'alimentation du routeur à la prise murale.
3. Placez le CD dans l'ordinateur. Si le CD n'est pas lancé automatiquement, allez à votre lecteur de CD et double-cliquez sur l'icone du CD d'installation Belkin.

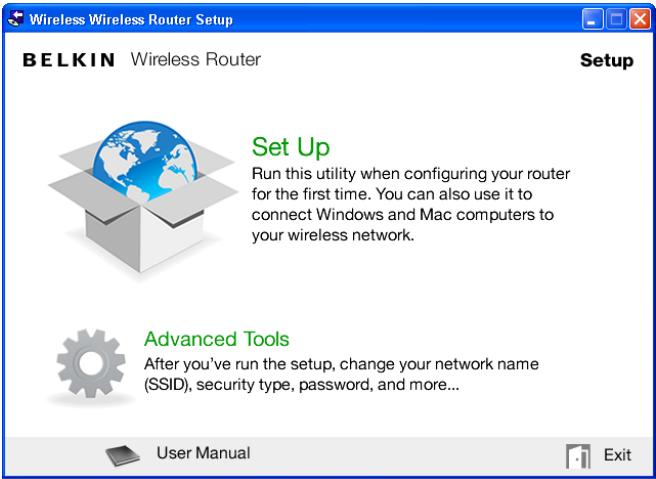

Setup

1. Cliques sur l'icone d'installation au menu du CD.

1. ÀpRES un court processus d'installation, le programme d'installation vous demandé le nom du réseau et le mot de passer qui se trouvent sur la carte d'information jointe à votre routeur. Rangez la carte sous la base de votre routeur pour consultation future.

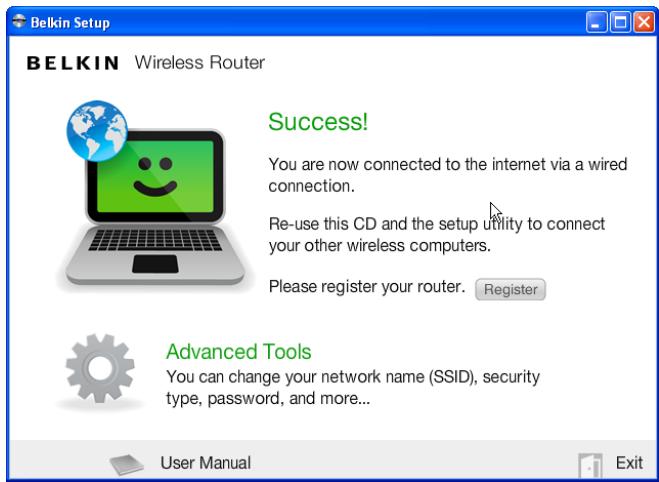

1. Un écran de progression apparaît alors que des logiciels supplémentaires sont en cours d'installation. Cette opération peut prendre quelques minutes. Lorsque l'installation est terminée, un message « Réussite » apparaît, vous indiquant que vous étés connecté à l'Internet avec votre routeur Belkin.

Informations complémentaires requises en cours d'installation

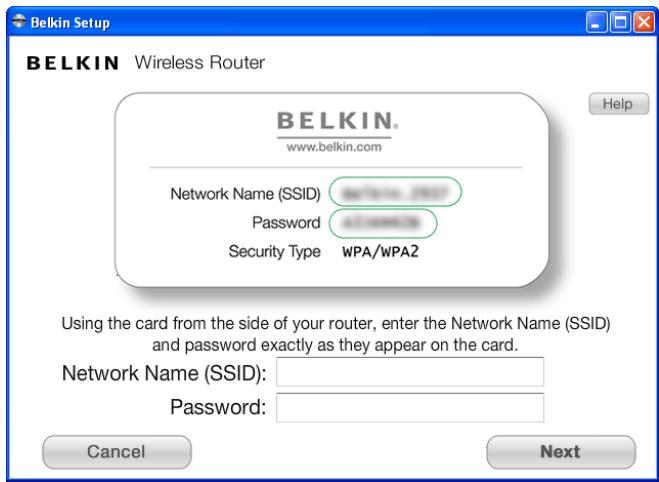

Il se peut que vous soyez invité à entraïr un nom d'utilisateur et un mot de passer, fournis par votre FAI. Vous trouvrez ces identifiants dans la documentation fournie par votre FAI lors de votre abonnement au service. Il se peut que vous deviez communiquer avec votre FAI pour récapérer votre nom d'utilisateur et leur mot de passer.

Si vous disposez d'une adresse IP fixe, vous devrez également entre des informations supplémentaires, qui vous ont également eté fournies par votre FAI.

Si vous ordinateur ne dispose pas d'un adaptateur sans fil, ou si le logiciel d'installation ne peut le contrôle, vous serez probablement invite à vous connecter au roulete au moyen d'un cable réseau.

Si le logiciel d'installation est incapable de détector vos paramétres VCI et VPI en fonction de votre pays, vous dévrez également enter ces informations. Ces dernières vous ont été vraisemblument fournies par leur FAI.

Outils et paramètres avancés

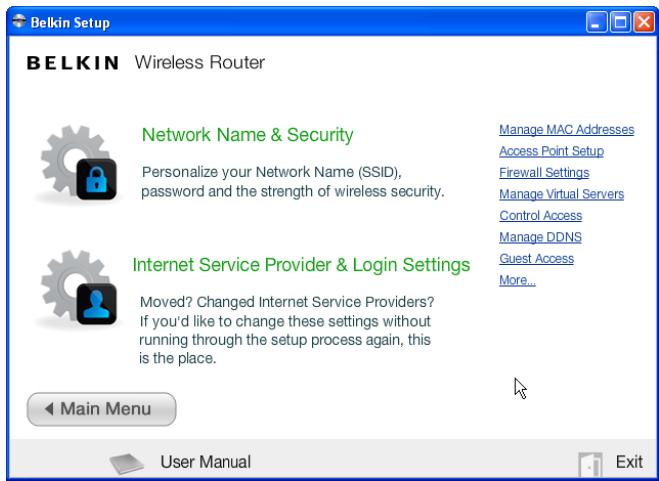

Après l'installation initiale, vous pourrez modifier divers paramétres, tels que le nom du réseau, le type de sécurité et le mot de passer. Pour effectuer ces modifications, cliquez sur l'icone Outils avances du menu du CD d'installation et Sélectionnement que le paramètre à modifier :

Nom du réseau et sécurité - Personnelisez le nom de votre réseau (SSID), le mot de passer et le niveau de sécurité de votre réseau sans fil.

Paramétres du fournisseur d'accès à Internet et de connexion – Vous avez déménaged ou changé de fournisseur Internet ? Choisissez cette option pour modifier ces paramétres sans devoir recommencer le processus d'installation.

L'utilitaire Belkin Routeur Manager

Belkin.2234

Router Settings

User Manual

USB Print & Storage Manager

Memory Safe: Get Started!

Check for Updates

Options

Exit

Le Belkin Router Manager apparait dans la barde d'etat système (Windows) ou la barre de menu (Mac). L'icone indique l'etat actuel de votreouteur et permet également d'acceder aux paramétres du routeur pour les modifier. Elle permet en outre d'accederrapidementauxlogicielsfournisavecryourteur.

Pour acceder aux paramètres du routeur, cliquez sur l'icone et faites votre sélection à partir du menu qui apparait.

L'icone du Belkin Router Manager montre l'etat du routeur, de façon similaire au voyant à l'avant du routeur.

Vert : Vous étes connecté à votre routeur Belkin et ce dernier est connecté à l'Internet.

Orange : Vous étes connecté à votre routeur Belkin, mais ce dernier n'est pas connecté à l'Internet.

Installation manuelle à l'aide du navigateur

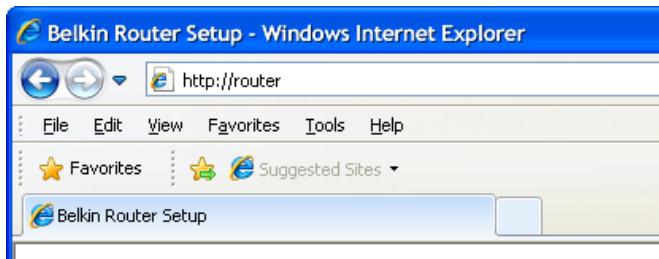

Dans la barre d'adresse de votre navigateur, tapez « http://router » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche Entrée. Si vous éprouvez plusieurs problèmes lors de l'installation manuelle, tapez « 192.168.2.1 » dans la barre d'adresse de votre navigateur (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche Entrée.

Ajouter des ordinateurs à votre réseau

La connexion de dispositifs sans fil, tels qu'ordinateurs, imprimantes réseau et consoles de produits, s'effectue en quelques étapes simples.

A l'aide du CD

1. Placez le CD d'installation dans l'ordinateur. Si le CD n'est pas lance automatiquement, allez à voir le lecteur de CD et double-cliquez sur l'icône du CD d'installation Belkin.
2. Cliqueur l'icone d'installation au menu du CD.
3. Àprouncourt processusd'installation,leprogramme d'installationyou demandede nom du réseau et le mot de passsequi se trouvent sur la carte d'informationjointe àvoitrouteur.Cettecartesetrouvemaintenant souslesoclede vortrouteur,a l'emplacement prévu pour la carte.
4. Un écran de progression apparaît alors que des logiciels supplémentaires sont en cours d'installation. Cette opération peut prendre quelques minutes. Lorsque l'installation est terminée, un message « Réussite » apparaît, vous indiquant que vous étés connecté à l'Internet avec votre routeur Belkin.

Remarque: Le logiciel d'installation ne fonctionne qu'avc les systèmes Windows et Mac OS X.

Manuellement

Si vous préférez ne pas vous servir du CD d'installation fourni pour ajouter d'autres ordinateurs ou dispositifs sans fil, il est possible de procéder manuelle à l'avet de ces derniers à votre réseau.

1. Repérez l'option de connexion sans fil sur votre ordinateur ou dispositif sans fil.
2. Sélectionnez votre routeur Belkin dans la liste des réseaux disponibles. Vous pouvez identifier votre routeur Belkin à l'aide du nom du réseau (SSID) qui se trouve sur la carte placée sous le socle de votre routeur.
3. Entrez le mot de passer du réseau (se trouve sur la carte d'information sur le réseau).

La connexion de votre dispositif sans fil à votre réseau prend quelques instants. Si la connexion échoue à la première tentative, essayez la procédure à nouveau. Si vous éprouvez toujours des problèmes de connexion au réseau après quelques tentatives, consultez la section « Dépannage » de ce manuel pour obtenir de l'aide.

Remarque : Dans certains cas, vous serez peut-être invite à seLECTIONner un type de sécurité. Vous le trouverez sur la carte.

À l'aide du bouton WPS

1. Commencez la procédure WPS Push Button Connection (WPS PBC) sur votre ordinateur ou dispositif devant être connecté sans fil à votre routre. Le bouton se trouve soit dans le logiciel fourni avec le dispositif ou directement sur le dispositif lui-même, identifié par « WPS», « PBC » ou « Security »
2. Dans les deux minutes qui suivent, appuyez sur le bouton WPS sur votre routeur.

Levoyant WPS (au-dessus du bouton WPS) clignote de couleur vertependant qu'il est à l'écoute de votre disposifit Wi-Fi. Lorsque la connexion est établie, levoyant s'allume de couleur verte en continu, puis s'éteint. Si aucune connexion n'est établie, levoyant clignote de couleur orange. Vous pouvez essayer à nouveau en répétant la procédure.

Répêtez cette procédure pour chaque dispositif disposant de la technologie WPS devant être ajouté à votre réseau.

Ajouter des péripériques USB

Ajouter un disque

Vou pousse partager un disque dur ou une clé USB sur toute réseau par l'entremise du port USB du routeur. Vous pourrez ensuite partager fichiers et musique entre les autres ordinateurs et dispositifs de votre réseau.

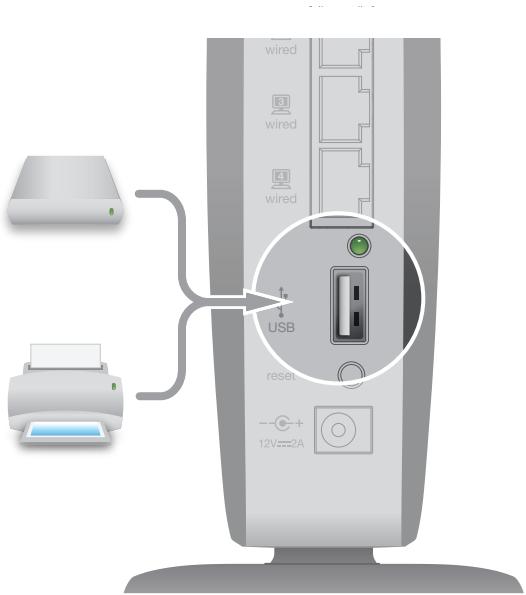

Branchez votre disque dur USB sur le port USB au dos de votre routeur. Lorsque le VOYANT au-dessus du port USB s'allume, votre disque est désormais disponible pour les autres ordinateurs du réseau.

Voussouspoucezverifier manuellementI'etat devoitrésdisqupartagé envisitant leGestionnaired'impression etde stockageUSB, queyoustrouverez sousI'iconeBelkinRouteurManagerde la barred'atat système(Windows)oula barrede menu(Mac).Si yousexprouvèdesproblèmesàpartagerundisqusurvretreseau,consultezla section «Dépannage »de ce manuel.

Ajouter une imprimante

Vous pouvez ajouter une imprimante à votre réseau en la branchant au port USB du routeur. Vous pourrez ensuite imprimier à partir des ordinateurs et dispositifs sans fil de votre réseau.

Branchez le cable USB de votre imprimante sur le port USB au dos de chaque routeur. Lorsque le voyant au-dessus du port USB s'allume, votre imprimante est désormais disponible pour les autres ordinateurs du réseau.

Vou pousse vérifier manuellement l'etat de votre imprimante en visitant le Gestionnaire d'impression et de stockage USB, que vous trouvrez sous l'icone Belkin Routeur Manager de la barre d'etat système (Windows) ou la barre de menu (Mac). Si vous éprouvez des problèmes à partir une imprimante sur votre réseau, consultez la section « Dépannage » de ce manuel.

Remarque: Le logiciel Belkin et le pilote de l'imprimante doivent être installés sur chaque ordinateur qui utilisera l'imprimante. Si le pilote de l'imprimante n'est pas installé, le Gestionnaire d'impression et de stockage USB Belkin vous inviteira à le faire.

Ajouter d'autres périhériques USB

Voupe ouvez egallement partager d'autres periphériques USB grâce à votre routeur. Branchez Your periphérique USB sur le port USB au dos de Your routeur. Lorsque le voyant au-dessus du port USB s'allume, Your periphérique est désormais disponible pour les autres ordinateurs du réseau.

Les ordinateurs sur lesquels le Gestionnaire d'impression et de stockage USB Belkin est installé seront en mesure d'utiliser le péripétrique partagé en ouvrant le Gestionnaire d'impression et de stockage USB, situé sous l'icone du Belkin Router Manager dans la barre d'etat système (Windows) ou la barre de menu (Mac).

Logiciels fournis

Gestionnaire d'impression et de stockage USB

Le Gestionnaire d'impression et de stockage USB vous permet de gérer et de surveiller l'utilisation de vos imprimantes, scanners, disques durs et autres périhériques USB connectés au port USB du routeur et partagés sur votre réseau. Le Gestionnaire d'impression et de stockage se trouve sous l'icône Belkin Router Manager de la barre d'état système (Windows) ou la barre de menu (Mac).

Lorsqu'un ou plusieurs périphériques USB raccordés au routeur, les fonctions principales de ces périphériques sont disponibles directement à partir du menu du Belkin Router Monitor.

Memory Safe

Memory Safe you permit d'effectuer une copie de sauvegarde de vos fichiers vers un disque dur ou une clé USB branché(e) à votre routeur. Vous trouvezrez Memory Safe sous l'icone Belkin Router Manager de la barre d'état système (Windows) ou la barre de menu (Mac).

Fonctionnalités supplémentaires

Accès invité

Vous pouvez permettre à des invites de se connecter à l'Internet sans qu'ils ne rejoignent toute réseau personnel. Le nom et le mot de passer pour l'accès invite se trouve sur la carte d'information sur le réseau sous le socle de votreouteur.

Une personne se servant de votre réseau invite sera en mesure de rejoindre ce dernier sans mot de passer, mais une page de connexion s'affiche si elle tente de naviguer sur Internet. Elle devra entre le mot de passer invite pour poursuivre.

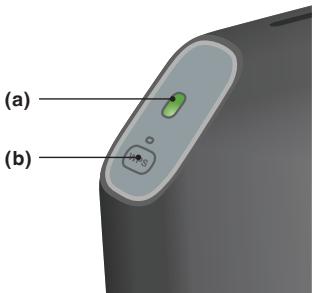

Face avant

A)Voyant d'etat du routeur

Levoyant à l'avant du routeur indique son état.

Éteint: Le routeur n'est pas branché à une source d'alimentation.

Vert clignotant : Le routeur démarre.

Vert continu: Le routeur est connecté à l'Internet.

Orange clignotant : Aucun cable ADSL (RJ11)

n'est branché ou il y a aucun signal.

B)Voyant et bouton Wi-Fi Protected Setup (WPS)

Le bouton WPS à l'avant du réseau sert à établier une connexion sécurisée entre votre réseau et d'autres dispositifs prenatal en charge la technologie WPS, tels qu'un ordinateur. Pour utiliser la fonction WPS sur votre réseau, consultez la section « Pour débuter > Ajouter des ordinateurs à leur réseau > Utilisation du bouton WPS »

Le petitvoyant lumineux pres du bouton WPS montre le déroulement des diverses étapes d'une connexion WPS.

Éteint: Inactif

Vert clignotant: Le routeur est à l'écoute pour la détéction d'un ordinateur ou d'un dispositif prénant en charge la technologie WPS.

Vert contin : Le routeur a etabli une connexion sécurisé avec l'ordinateur ou le dispositif.

Orange: Impossible détabrir une connexion.

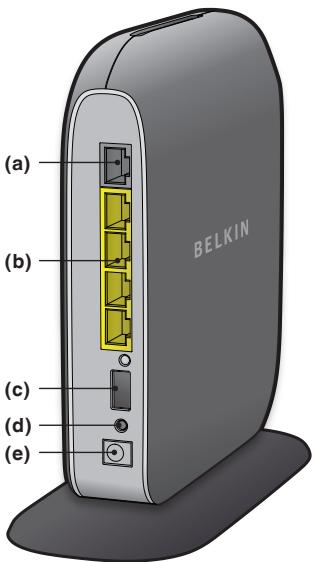

Panneau arrête

A) Connexion ADSL

Connectez votre routeur à une prise téléphone au moyen d'un cordon téléphonique. Dans certaines régions, un contrôle peut être nécessaire.

Connectez ordinateurs et autres dispositifs réseau sur ces port au moyen de cables Ethernet.

C) Port USB

Partagez imprimantes, disques et autres péripériques USB sur votre réseau en les branchant sur ce port. Un voyant lumineux indique l'état du port USB.

Éteint : Aucun pérophérique USB n'est connecté ou le pérophérique USB n'est pas en cours d'utilisation.

Clignotant : Veuillez
attende que le voyageant
cesse de clignoter avant de
débrancher le périhérique.

Allumé: Le périphérique USB est branché et partagé sur toute réseau.

D) Bouton de réinitialisation

Ce bouton sert à redémarrer toute routeur s'il venait à fonctionner de façon inappropriée. Le fait de redémarrer le routeur préserverva vos paramétres. Ce bouton sert également à rétablier les paramétres par défaut d'usine. Consultez la section Dépannage pour de plus amples informations.

E) Prise alimentation

Branchez le bloc d'alimentation fourni sur cette prise.

\section*{Caracteristiques techniques}

Modem ADSL2+ intégré

Le modem ADSL2+ intégré vous permet de vous connecter à l'Internet via votre FAI (fournisseur d'accès à Internet) local sans avoir à installer un modem DSL.

Point d'accès sans fil 802.11n intégré

Gracé à la technologie d'antenne intelligente MIMO (Multiple Input Multiple Output), votre routne peut fournir un débit de transfert de données sur votre réseau pouvant aller jusqu'à 300 Mbps.

Partage d'adresse IP par NAT

Afin d'éviter de payer des frais additionnels pour ajouter des adresses IP pour tous les ordinateurs de votre domicile, votre routeur Belkin employe la technologie de traduction d'adresse réseau (Network Adress Translation - NAT), permettant de partager une seule adresse IP sur l'ensemble de votre réseau.

Pare-feu SPI

Votre routeur est équipé d'un pare-feu qui sert à protégger le réseau d'une variété d'attaques de pirates informatiques.

Compatibilité Universal Plug-and-Play (UPnP)

L'UPnP (Universal Plug-and-Play) est une fonction de votre routeur qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP.

Interface utiliseur avancée basée sur le Web

Vous pouvez modifier les paramétres avances de votre routeur au moyen de votre navigateur Web. Ces modifications peuvent être effectuees a partir de n'importe que ordinateur de votre réseau.

Utilitaire de surveillance du routeur Belkin

L'utilitaire de surveillance du routeur Belkin vous permet de consuluter l'etat de votre routeur et modifier les paramétres réseau.

Switch 10/100 à 4 ports intégré

Votre routeur dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs filaires puissant partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres.

Port USB

Le port USB vous permet de brancher imprimantes, disques durs et autres péripériques USB et partager ces derniers sur votre réseau.

Configuration système requise

Modem-routeur

Connexion ADSL à haut débit avec connexion RJ11 (telephone)

Au moins un ordinateur avec un adaptateur d'interface réseau déjà en place

Protocole TCP/IP installé sur tous les ordinateurs

Cordon téléphonique ADSL RJ11

Navigateur Internet

Logiciel d'installation

Un ordinateur sous Windows® XP SP2 ou version ultérieure

Windows Vista® 32 et 64 bits, ou

Windows 7 32 et 64 bits ;

ou Mac OS X, 10.5 et 10.6

Proceseur 1 GHz et 256 Mo de RAM minimum

600 Mo d'espace libre sur le disque pour l'installation

Memory Safe et Gestionnaire d'impression et de stockage USB

Windows® XP SP2 ou version ultérieure

Windows Vista® 32 et 64 bits, ou

Windows 7 32 et 64 bits ;

ou Mac OS X, 10.5 et 10.6

Proceseur 1 GHz et 256 Mo de RAM minimum

50 Mo d'espace libre sur le disque pour l'installation

Dépannage

Le CD d'installation ne démarre pas automatiquement.

Si le programme d'installation Belkin n'est pas lancé automatique lorsque vous insercez le CD, il se peut que votre ordinateur ne soit pas configuré pour le lancement automatique.

Si le programme d'installation Belkin n'apparait pas dans les 15
seconds qui suivient, allez à votre lecteur de CD-ROM et ouvre le
programme d'installation « Belkin Setup » en cliquant sur l'icone.
Vous pouze en另外 visiter http://router/ et proceder manuellement
a l'installation.Consultez la section « Configuration manuelle a
l'aide du navigateur » pour de plus amples renseignements.

Le programme d'installation Belkin ne peut trouver mon routeur.

Si le programme d'installation Belkin est incapable de communiquer avec le routeur pendant le processus d'installation, veuillez vérifier les points suivants :

1. Assurez-vous que le sans-fil de votre ordinateur est activé, le cas échéant.
2. Essayez de connecter votre ordinateur à l'un de quatre ports filaires du routeur au moyen d'un cable Ethernet.
3. Assurez-vous que le routeur est allumé. Les voyants de la face avant devraient être allumés.
4. Débranche le routeur de sa source d'alimentation, patiently 10 secondes, puis rebranche-ile.
5. Il se peut qu'un pare-feu empêche une connexion vers l'extérieur. Vous pouvez désactiver temporairement ce logiciel avant de procedure à l'installation.

Si le programme d'installation Belkin ne trouve toujours pas le routeur, vous pouvez proceder à l'installation manuelle. Consultez la section « Configuration manuelle des paramétres réseau » de ce manuel pour de plus amples informations.

Le programme d'installation Belkin ne peut connecter mon routeur à l'Internet.

Si le programme d'installation est incapable de brancher le routeur à l'Internet, veuillez vérifier les points suivants :

1. Utilisez les suggestions de dépannage du programme d'installation.
2. Si vous FAI requiert un nom d'utilisateur et un mot de passer, assurez-vous qu'ils sont correctement saisis. Certains noms d'utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple : [e-mail]. La partie « @monFAI.fr » du nom d'utilisateur est peut-être tout aussi nécessaire que votre nom d'utilisateur.
3. Si la connexion à l'Internet est toujours impossible, consultez la section « Configuration manuelle des paramétres réseau » de ce manuel pour une autre méthode de configuration.

Le programme d'installation Belkin a terminé l'installation, mais je ne peux pas surfer sur le Web. Le voyant à l'avant de mon route clignote et est de couleur orange.

1. Assurez-vous que le routeur est connecté à la ligne ADSL au moyen d'un cordon téléphonique RJ11, via le port gris ADSL du routeur.
2. Vérifie que la connexion modem (ADSL) est reliée à votre prise murale internet (ADSL) à large bande (via un contrôle ADSL au besoin).
3. Débranchez le routeur de sa source d'alimentation, patientez 10 secondes, puis rebranchez-le. Le routeur essiera de communiquer à nouveau avec la ligne ADSL.

Je n'arrive pas à me connecter sans fil à Internet.

Si levoyant à l'avant du routeur est allumé en continu et de couleur verte,le routeur est connecté à l'Internet.Vous n'êtes peut-etre pas connecté au réseau sans fil du routeur. Veuiliez consulter la section « Ajouter des ordinateurs àvoi rseau » de ce manuel pour la procEDURE.

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste des réseaux disponibles.

1. Assurez-vous que votre routeur est allumé et que les voyageants de la face avant sont allumés en continu et de couleur verte.
2. Si vous vous situez loin du routeur, rapprochez-vous afin de vérifier si vous étiez hors de la couverture sans fil.
3. À l'aide d'un ordinateur connecté au routeur au moyen d'un cable réseau, visitez http://router/ et assurez-vous que l'option « Broadcast SSID » (Diffusion du SSID) est activée. Ce paramètre seTrouve à la page de configuration « Channel and SSID » (Canal et SSID).

Ma connexion réseau sans fil est lente, instable et le signal est faible, ou j'ai de la difficulté à conserver une connexion VPN.

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les apparèils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparèils metalliques peuvent aussi afferter la qualité du signal. Notez également que la vitesse de connexion diminue si vous vous éloignez du routeur sans fil.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 3 mètres de votre routeur, autant que possible.

Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Consultez la section « Modification du canal sans fil » de ce manuel pour de plus amples informations concernant lechiox du canal.

Limiter le début de données sans fil - Limiter le début de données sans fil peut améliorer la portée sans fil et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le début de transmission. Pour modifier cette propriété, allez au Panneau de configuration de Windows, ouvrez les Connexions réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la fenêtre de dialogue « Propriétés », cliquez sur le bouton « Configurerur » à l'onglet « Général», puis choisissez l'onglet « Avancé ». Sélectionné ensuite le début.

Les cartes clients sans fil sont habituèlement configurées de façon à ajuster automatiquèment le débit de transmission. Toutefois, ceci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez notesque chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilitaire de votre carte sans fil.

Je viens d'installer ce nouveau routeur et certains clients réseau (ordinateurs, consoles deieux,etc.)ne peuvent se connecter.

Votre nouveau routeur est livré avec un nom de réseau et un mot de PASS, que vous trouvrez sur la carte jointe. Tous les clients doivent utiliser ce nom de réseau et ce mot de PASS pour la connexion sans fil à votre routeur. Vousdezverez aller aux paramétres réseau de votre client, sélectionner le nom de réseau imprimé sur la carte dans la liste des réseaux disponibles, et entre le mot de PASS lorsquésus vous youignez au réseau sans fil.

Est-ce que le routeur prend en charge la sécurité Wireless Protected Access (WPA)?

Le routeur est livré avec la sécurité par WPA/WPA2 activée par défaut. Il est possible qu'une mise à jour logicielle soit nécessaire dans le cas de Windows XP ou certains matériels réseau plus anciens, pour assurer la prise en charge WPA/WPA2.

Je n'arrive pas à configurer la sécurité WPA sur mon routeur.

1. Connectez-vous à votre routeur à l'adresse http://router/ à l'aide de votre navigateur. Cliquez sur le bouton « Login » (Connexion) à l'angle supérieur droit de l'écran. Un message vous demande d'entrez libre et passée. Si vous n'avez pas encore créé un mot de passer personalisé, laissiez ce champ vide et cliquez sur « Submit » (Envoyer).
2. Cliquez sur « Wireless » (Sans fil) dans le menu de gauche. Cliquez ensuite sur « Security » (Sécurité) tout juste en dessous.
3. Sélectionnéz l'option « WPA/WPA2 »

4. Entrez un mot de passer. Ce mot de passer peut être formé de 8 à 63 caractères, incluant des espaces et des signes de ponctuation, OU est un nombre hexadecimal de 64 chiffres (qui ne contient que des chiffres de 0 à 9 et des lettres de A à F).

5. Cliquez sur « Apply Changes » (Enregistrer les modifications) pour terminer. Voiture connexion sans fil est désormais chiffree. Chaque ordinateur se connectant à votre réseau sans fil devra se servir de la nouvelle clé.

Remarque : Si vous configurer votre routeur sur une connexion sans fil, vous dévrez vous reconnectcer au routeur après avoir modifié les paramétres de sécurité.

Remarque : Certains matériels réseau plus anciens ne prènnant en charge que le chiffrement WEP. Si vos ordinateurs plus anciens ne peuvent se connecter à votre réseau, essayez le chiffrement WEP sur 128 ou 64 bits, ou cherchez les mises à jour logicielles offertes par leurs fabricants respectifs.

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur.

1. Connectez-vous au routeur. Visitez http://router/ à l'aide de votre navigateur. Cliquez sur le bouton « Login » (Connexion) à l'angle supérieur droit de l'écran. Un message vous demande d'entrez libre et passée. Si vous n'avez pas encore créé un mot de passer personalisé, laisssez ce champ vide et cliquez sur « Submit » (Envoyer).
2. Cliquez sur « Wireless » (Sans fil) dans le menu de gauche. Cliquez ensuite sur « Security » (Sécurité) tout juste en dessous.
3. Sélectionnez l'option « 128-bit WEP » (WEP 128 bits).

4. Vous pouvez entrer votre clé WEP manuellement ou vous pouvez entrer une expression mot de passer. Entrez l'expression mot de passer dans le champ « Passphrase » (Expression mot de passage) et cliquez sur le bouton « Generate » (Généran). Une clé WEP est formée de 26 chiffres hexadécimaux (0-9, A-F). Par exemple, C3 03 OF AF 4B B2 C3 D4 4B C3 D4 EE 74 est une clé WEP 128 bits valide.

5. Cliquez sur « Apply Changes » (Enregistrer les modifications) pour terminer. Your connexion sans fil est désormais chiffree. Chaque ordinateur se connectant à votre réseau sans fil devra se servir de la nouvelle clé.

Remarque : Si vous configurer votre routeur sur une connexion sans fil, vous dévrez vous reconnectcer au routeur après avoir modifié les paramétres de sécurité.

Remarque: Certains matériels réseau plus anciens ne prenrent en charge que le chiffrement WEP sur 64 bits. Si vos ordinateurs plus anciens ne peuvent se connecter à votre réseau, essayez le WEP 64 bits.

Le disque que j'ai branché sur le port USB n'apparait ni sur mon ordinateur ni dans Memory Safe.

1. Le témoin lumineux du port USB sur lequel le disque est branché est-il allumé ? S'il ne l'est pas, essayez de débrancher et de rebrancher le disque. Vérifie que le connecteur USB est bien inséré dans le routeur.
2. Si votre disque est équipé d'un bloc d'alimentation en option, utilisez-le pendant qu'il est branché à votre routeur.
3. Le routre prend en charge les disques formattés en FAT16, FAT32 et NTFS. Les autres formats ne s'afficheront ni dans le Finder (Mac OS X) ni dans Internet Explorer de Windows.

L'imprimante que j'ai branché sur le port USB ne s'affiche pas sur mon ordinateur.

1. Le témoin lumineux du port USB sur lequel l'imprimante est branchée est-il allumé? S'il ne l'est pas, essayez de débrancher et de rebrancher l'imprimante. Vérifie que le connecteur USB est bien inséré dans le routre.
2. Pour que vous puissiez utiliser l'imprimante branchée au routeur, son pilote doit avoir eté installé sur votre ordinateur. Vérifiez si le pilote de l'imprimante est instalé.
3. Il se peut que l'imprimante n'ait pas ete configurue pour se connecter automatiquement. Utilisez le Belkin Router Manager pour ouvrir le Centre d'impression et de stockage USB. Verifiez que l'imprimante apparait dans la liste des peripheriques disponibles. Verifiez dans ses propriétés que la fonction Connexion automatique est bien activee.

Un autre péripérisque USB que j'ai branché sur le port USB ne s'affiche pas sur mon ordinateur.

Le Centre d'impression et de stockage USB permet d'acceder à la plupart des périphériques USB autres que les disques et les imprimantes.

1. Le témoin lumineux du port USB sur lequel le périphérique est branché est-il allumé ? S'il ne l'est pas, essayez de débrancher et de rebrancher le périphérique. Vérifie que le connecteur USB est bien inséré dans le routeur.
2. Utilisé le Belkin Router Manager pour ouvrir le Centre d'impression et de stockage USB. Vérifie que le périphérique apparait dans la liste des périphériques disponibles.
3. Sélectionnez son nom et cliquez sur le bouton « Use » (Utiliser). Le périphérique est connecté à votre ordinateur jusqu'à ce que vous choisisiez de cesser de l'utiliser ou qu'une autre personne en demande l'utilisation.

Vous trouvrez des informations techniques supplémentaires sur le site www.belkin.com, dans la zone d'assistance technique.

Si vous souhaitez contacter l'assistance technique par téléphone, appelez le numéro approprié dans la liste ci-dessous*.

*Hors coût de communication locale.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www BELKIN.com/de/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/ www.belkin.com/fr/networking/
RÉPUBLIQUE TCHÉQUE	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	0972519123	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/networking/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPagne	902 - 02 43 66	www.belkin.com/es/networking/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/networking/
SUSSE	08 - 48 00 02 19	www.belkin.com/de/networking/ www.belkin.com/fr/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Garantie produit limitée de 2 ans de Belkin International, Inc.

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit ce produit Belkin pour une période de deux ans.

En cas de problème

Garantie du produit

Belkin s'engage à réparer ou à remplaner gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit). Belkin se réserve le droit de metre fin, sans avis préalable, à la production de n'importe quel produit et rejette toute garantie limitea constan en la réparation ou au remplacement de ces produits dont la fabrication a cesser. Si Belkin n'est pas en mesure de réparer ou de remplaner le produit (par exemple, parce que sa production a ete arrêtee), Belkin proposera soit un remboursement ou une note de credit pour I'achat d'un autre produit de Belkin.com, pour un montant égal a celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale et après déduction de la valeur équivalent à son usage normal.

Exclusions de la garantie

Toutes les garanties précités sont nulles et non avenues si le produit Belkin n'est pas returné à Belkin, à la demande expressée de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin déterminque que le produit Belkin a été installé de façon inappropriée ou modifié d'unequelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (baisses ou affaisements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Procedez comme suit pour Broker une réparation de votre produit Belkin :

1. Contactez le service d'assistance technique de Belkin (détails en page 30) dans les 15 jours suivant l' apparition du problème. Préparez-vous à fournir les informations suivantes :

a. Le numéro de référence du produit Belkin.
b. Le lieu d'achat du produit.
c. La date d'achat du produit.
d. Une copie de la facture originale.

1. Le représentant du service client Belkin vous donnaira alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de partager votre réclamation.

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entière à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Le cas échéant, les frais d'expédition de l'équipement entre le domicile de l'acheteur et le service de réparation, ainsi que les frais d'établissement du devis, seront entière à la charge de l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'àu réglement de la demande de réclamation. Lorsqu'un réglement intervenant, Belkin se réserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHEANT, SONT D'UNE DURée LIMITÉE AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certain pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans cette cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TODT PRODUIT BELKIN, MÉME LORSQU'IL A ETÉ AVISE DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations précités peuvent ne pas s'appliquer dans votre cas.

Déclaration FCC

Déclaration DE CONFORMITE À LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE

Nous, Belkin International, Inc., sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F7D1301 v1, est conforme aux normes énoncées à l'aléna 15 de la règlementation de la FCC. Son fonctionnement doit satisfaître aux deux conditions suivantes : (1) cet appeareil ne peut pas provoquer d'interférences nuisibles et (2) cet appeareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Mise en garde : Exposition aux radiations dues aux fréquences radio.

Il est conseilé d'utiliser l'appareil de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales.

Cet apparéil est conforme aux limites d'exposition aux radiofréquences de la FCC établies pour un environnement non contrôle. Cét équipement ne doit pas être placé ni utilisé de sorte que l'émetteur se trouve dans un rayon inférieur à 20 cm entre celui-ci et votre corps.

Cet apparéil a été testé et satisfait aux limites établies pour les apparèiels numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradier une énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision. Toutfootis, il n'est nullement garantie que des interférences ne se produit pas dans certaines installations. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utiliseur est invite à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

• Réorienter ou déplacer l'antenna de réception.
  Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien

radio/TV pour obtenir de l'aide.

• Mise en garde de la FCC : Toute modification, de chaque nature que ce soit, non expressesement autorisé par l'autorité en charge du respect de sa conformité aux normes en vigueur, risquérait de vous priver du droit d'utiliser l'appareil.

Cet appeareil et ses antennes ne doivent pas etre place a proximede'une autre antennoe ou d'un autre transmetteur et ne doit pas etre utilise conjointement avec ceux-ci.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme aux normes RSS 139 et RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Son fonctionnement doit satisfaire aux deux conditions suivantes : (1) cet appeareil ne peut pas provoquer d'interfERENCE nuisible et (2) cet appeareil doit accepter toute interfERENCE reçue, y compris des interférences pouvant entrainer un fonctionnement non désiré.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe

Les produits radio portant le label CE ou CE alert satisfont à la directive R&TTE (1999/5/CE) établie par la Commission de la Communauté européen.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthèses).

EN 60950-1:2006 (IEC60950-1) - Sécurité des produits
EN 300 328 Conditions techniques exigées pour les appareils radio
- ETS 301 489 Conditions générales en matière de compatibilité electromagnetique pour les appareils radio.

Informations

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (2004/108/EC) et la directive sur la basse tension (2006/95/EC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes de families de produits suivantes :

EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024-1 - Immunité electromagnetique
EN 61000-3-2 (IEC61000-3-2) - Emissions de courants harmoniques
EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
EN 60950-1 (IEC60950) - Sécurité des produits

Les produits contenant l'émetteur radio portent parfois le numero de l'organisme notification (CE0560) ou le label CE alert si la norme utilisée pour la conformité n'est pas harmonisée sur l'ensemble de la Communauté europeenne.

Pour en savoir plus sur l'élimination de ce produit, visitez http://environmental.belkin.com

POUR UTILISATIONDANS AT BE CY CZ DK EE FI FR DE GR HU IE LE PLS SUVANTS IT LV LT LU MT NL PL PT SK SI ES SE GB IS LI NO CH BG RO TR CANAUX DE FONCTIONNEMENT 1-13

Utilisation restreinte dans certains pays. Equipement de classe 2

belkin.com

© 2010 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Apple, AirPort, Mac, Mac OS et AppleTalk sont des marques de commerce d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. Windows, Windows Vista, NT et Microsoft sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

8820ed00394_F7D3402_v1

Belkin Ltd.

NN10 6GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

Belkin GmbH

Hanebergstraße 2

80637 Munich

Allemagne

Belkin Iberia

Belkin Italie & Grce

Via Carducci, 7

Milan 20123

Italie

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas
