Marque	Belkin
Modèle	F5D4078
Type de produit	Adaptateur CPL (courant porteur en ligne)
Interface	IEEE 802.3/802.3u (Ethernet 10/100/1000 Mbps)
Bande passante	Jusqu'à 1000 Mbps (débit physique)
Sécurité	Chiffrement AES 128 bits
Norme	HomePlug AV
Technologie	xtendnet™ pour réseau CPL robuste
Installation	Plug & Play, sans configuration
Témoin d'alimentation	Bleu continu : sous tension ; Bleu clignotant : chiffrement en cours
Témoin de liaison CPL	Bleu : débit >200 Mbps ; Orange : débit <200 Mbps ; Éteint : aucune activité
Témoin de liaison Ethernet	Bleu continu : liaison établie ; Bleu clignotant : transfert de données ; Éteint : aucune liaison
Température de fonctionnement	0 à 35 °C
Température de stockage	-20 à 80 °C
Humidité	5 à 90 % (sans condensation)
Contenu du coffret	Adaptateur(s) CPL, câble(s) Ethernet RJ45, CD-ROM avec manuel, guide de démarrage rapide
Alimentation	Par prise secteur (intégrée)
Consommation	Non spécifiée

FOIRE AUX QUESTIONS - F5D4078 BELKIN

Comment installer l'adaptateur CPL Belkin F5D4078 ?

Branchez l'adaptateur directement dans une prise murale (évitez les multiprises avec filtre). Connectez un câble Ethernet entre le port RJ45 de l'adaptateur et votre ordinateur ou routeur. Répétez pour un second adaptateur afin de créer le réseau. Aucun pilote n'est nécessaire, l'installation est Plug & Play.

Comment modifier le mot de passe de sécurité du réseau CPL ?

Appuyez sur le bouton Encryption de l'adaptateur pendant plus de 1 seconde mais moins de 3 secondes. Puis, dans les 2 minutes, appuyez de même sur le bouton Encryption du second adaptateur. Le nouveau mot de passe aléatoire est mémorisé même après une coupure de courant.

Comment ajouter un nouvel adaptateur à un réseau CPL existant ?

Si le mot de passe réseau a été modifié, appuyez sur le bouton Encryption d'un adaptateur déjà configuré (1 à 3 secondes). Dans les 2 minutes, appuyez sur le même bouton du nouvel adaptateur. Le nouveau dispositif héritera du mot de passe et rejoindra le réseau.

Que faire si le voyant CPL est orange ou éteint ?

Le voyant orange indique un débit faible (moins de 200 Mbps). Essayez de brancher l'adaptateur dans une autre prise murale, plus proche de l'autre adaptateur. Si le voyant est éteint, vérifiez que les deux adaptateurs sont alimentés et que la prise fonctionne. Évitez les multiprises à filtre anti-surtension.

Puis-je utiliser l'adaptateur avec un modem routeur ?

Oui, l'adaptateur est compatible avec tout périphérique réseau disposant d'un port Ethernet. Connectez-le à votre routeur pour partager l'accès Internet via le réseau électrique.

Quelle est la vitesse réelle obtenue ?

Le débit annoncé de 1000 Mbps est le débit physique. Le débit réel dépend de la qualité du câblage électrique, de la distance et des perturbations. En conditions normales, vous pouvez atteindre 200 à 500 Mbps.

Comment restaurer les paramètres d'usine ?

Utilisez un objet pointu (comme un trombone) pour appuyer sur le bouton Reset pendant environ 1 seconde. Cela rétablira le mot de passe réseau par défaut.

L'adaptateur est-il compatible avec les anciens modèles HomePlug 1.0 ?

Oui, le Belkin F5D4078 est compatible avec les réseaux HomePlug 1.0 et 1.0 Turbo. Il peut coexister et fonctionner avec ces anciens équipements.

Quelle est la consommation électrique de l'adaptateur ?

La notice ne fournit pas de chiffre précis, mais les adaptateurs CPL consomment généralement entre 2 et 10 watts selon l'activité. Il est conseillé de les débrancher si non utilisés pour économiser l'énergie.

L'adaptateur peut-il être utilisé dans une multiprise ?

Il est déconseillé d'utiliser une multiprise avec protection anti-surtension, car elle peut filtrer le signal CPL. Branchez l'adaptateur directement sur une prise murale pour de meilleures performances.

MODE D'EMPLOI F5D4078 BELKIN

Manuel de l'utilisateur

CESKY

TABLE des matières

Table des matières	SECTIONS	1	2	3	4
1 Introduction		1	2	Installation et configuration des adaptateurs	5
Fonctionnalités		2
Spécifications du produit		3	3	Configuration	7
Configuration système requise		4
Contenu du coffret		4	4	Information	10

Table des matières

SECTIONS

Merci d'avoir choisi l'Adaptateur CPL HD Play Belkin (l'adaptateur). Personne n'apprecie généralement de devoir acheter des cables réseau longs et couâteux et de devoir les tirer d'une pièce à l'autre. Cet adaptateur propose l'une des solutions les plus simples pour facilititer la connexion dans les réseaux domestiques ou des petites entreprises. Grâce à cet adaptateur, les utilisateurs disposent désormais d'une solution réseau totale. L'Adaptateur CPL HD Play est interopérable avec la norme de courant porteur HomePlug® AV, mais procure une bande passante jusqu'à 1000 Mbps sur un câblage secteur résidentiel. Ce débit est cinq fois plus rapide que la(norme HomePlug actuelle. Étant donné que le courant électrique est le support le plus omniprésent dans les foyers, avec plusieurs prises dans chaque pièce, l'adaptateur permet de mettre en réseau plusieurs ordinateurs de bureau et ordinateurs portables pour partager une connexion Internet, une imprimante ou des fichiers, écouter des videos en ligne ou pour journé à des yeux, le tout sans câbles supplémentaires. Le traitement évolué du signal est en mesure de conserver la couverture dans l'immeuble en entier, même suivant divers circuits de phase.

Les adaptateurs mettent en œuvre la technologie xtendnet™ pour le réseau CPL le plus robuste sur le marché. Chaque Adaptateur CPL HD Play ou Surf Belkin ajouté à votre réseau est en mesure de répéter le signal de données pour ainsi obtenir une couverture maximale de votre domicile.

L'installation de l'adaptateur nécessite seulement un port réseau Ethernet 10/100/1000 Mbps libre sur votre dispositif réseau. L'Adaptateur CPL HD Play est ainsi compatible avec n'importe quelle plateforme, y compris les machines Mac, Windows et UNIX. Veuillez noter que vous devez disposer d'au moins deux adaptateurs pour la mise en œuvre d'un réseau CPL.

Pour plus de sécurité, tous les dispositifs HomePlug utilisent un chiffrement AES 128 bits. Grâce à la combinaison du chiffrement et de l'utilisation du réseau électrique domestique privé, le HomePlug est une solution beaucoup plus sécurisée que les technologies concurrentes.

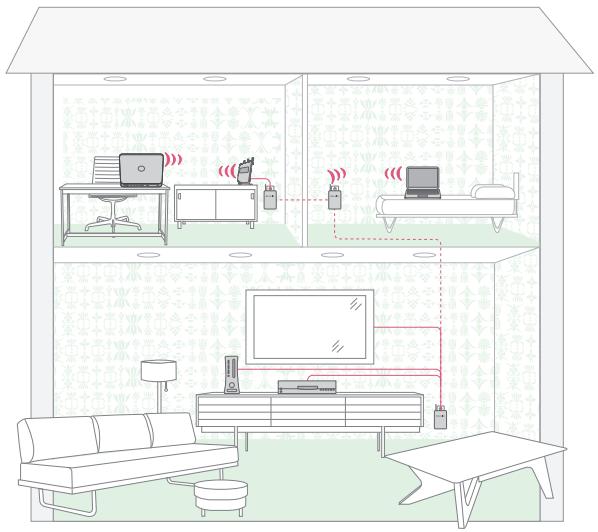

L'Adaptateur CPL HD Play propose une solution idéale pour créer un réseau domestique sans nouveaux câbles. Grâce à son installation conviviale Plug-and-Play et à la fiabilité de la norme HomePlug, l'Adaptateur CPL HD Play représente la solution idéale pour la mise en place d'un réseau haut débit.

Table des matières

SECTIONS

Fonctionnalités

• Bande passante jusqu'à 1000 Mbps* sur un réseau électrique résidentiel standard. Le signal HomePlug passe facilement par le disjoncteur.
• Sécurité des données par chiffrement AES 128 bits
• Chiffrement matériel, sans diminution de la bande passante Utilisation de l'interface IEEE 802.3 Installation Plug & Play
• Fonction xtendnet™ pour un réseau CPL robuste Homologué HomePlug AV Coexistence possible avec les réseaux HomePlug 1.0 et 1.0 Turbo

Table des matières

SECTIONS

Spécifications du produit

Interface ordinateur : IEEE 802.3/802.3u

Température de fonctionnement: 0 à 35 °C

Température de stockage : -20 à 80 °C

Humidité: Max. 5 à 90 % (sans condensation)

*Le débit de transmission mentionné (1000 Mbps) est le débit de données physique. Le débit réel est inférieur.

Table des matières

SECTIONS

Témoin d'alimentation

Bleu continu	Sous tension
Éteint	Hors tension
Bleu clignotant	Chiffrement en cours de configuration
Bleu continu	Chiffrement configuré avec succès
Clignotant deux fois	Échec de la configuration du chiffrement

Voyant de liaison CPL

Bleu	Excellent débit de liaison : plus de 200 Mbps
Orange	Débit de liaison faible : moins de 200 Mbps
Éteint	Pas d'activité

Voyant de liaison Ethernet

Bleu continu	Liaison 10/100/1000 Mbps au port
Bleu clignotant	Transmission ou réception de donnéesées
Éteint	Aucune liaison Ethernet

Configuration système requise

Au moins deux dispositifs HomePlug AV - Un port Ethernet disponible sur chaque ordinateur ou dispositif réseau - Une prise de courant disponible - Un câblage électrique standard - Lecteur de CD-ROM

Contenu du coffret

Adaptateur(s) CPL HD Play - Manuel de l'utilisateur HomePlug (sur CD-ROM) CD-ROM Cable(s) Ethernet RJ45

Table des matières

SECTIONS 1

Présentation

L'Adaptateur CPL HD Play s'installe en quelques secondes seulement et sans qu'il soit nécessaire de disposer de longs câbles partout dans la maison. Branchez les unités directement dans une prise de courant secteur libre et connectez à tout dispositif doté d'un port Ethernet. Les utilisateurs peuvent modifier aléatoirement le mot de passe sécurité de leur réseau CPL.

Configuration du matériel

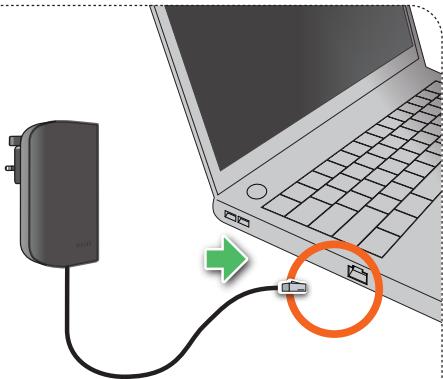

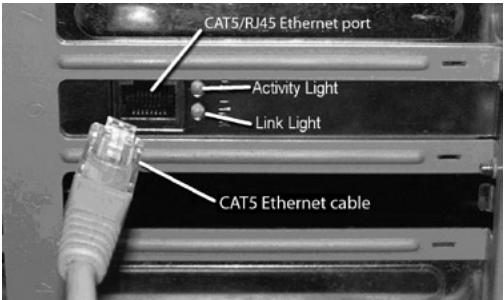

1. Branchez votre câble réseau sur le port RJ45 de l'adaptateur.

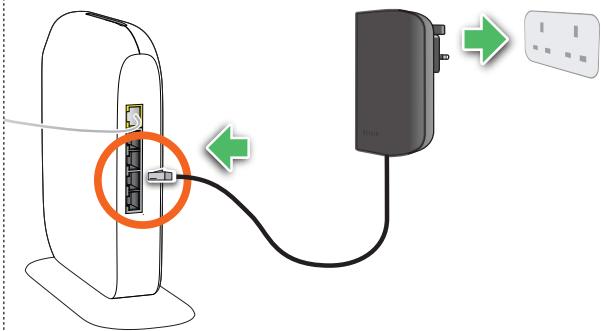

2. Branchez l'autre extrémité du cable réseau à un port RJ45 situé au dos de l'adaptateur.
3. Branchez le cordon d'alimentation ou l'adaptateur pour prise murale sur le connecteur correspondant au dos de l'adaptateur.
4. Branchez directement la fiche du cordon d'alimentation ou de l'adaptateur pour prise murale sur une prise secteur murale.

REMARQUE: Ne branchez pas l'appareil sur un onduleur ou un bloc multiprise avec protection contre les surtensions, puisqu'ils risquent de filtrer le signal CPL.

1. Répétez ce processus pour le second adaptateur.

Table des matières

SECTIONS

Table des matières

SECTIONS

Présentation

L'adaptateur utilise un chiffrement AES 128 bits pour bloquer les intrusions extérieures. Par défaut, la protection est activée. Toutefois, nous vous recommandons de modifier le mot de passe réseau par défaut à l'aide du bouton « Encryption » situés sur les unités.

Modification du mot de passe réseau

1. Alors que les deux adaptateurs sont branchés à la prise murale, appuyez pendant 10 secondes sur le bouton « Encryption » (Chiffrement) des deux unités. Le mot de passe de ces adaptateurs a été changé avec un mot de passe aléatoire.
2. Appuyez sur le bouton « Encryption » (Chiffrement) sur une unité pendant plus d'une seconde, mais moins de 3 secondes.
3. Dans les 2 minutes qui suivent, appuyez sur le bouton « Encryption » (Chiffrement) sur une seconde unité pendant plus de 1 seconde, mais moins de 3 secondes.
4. Le nouveau mot de passe réseau a été enregistré sur la seconde unité. Le mot de passe ne peut être perdu, même si les adaptateurs sont débranchés du mur.

Table des matières

SECTIONS

Ajout d'un autre adaptateur au réseau

1. Si le mot de passe par défaut a été modifié, tout nouvel adaptateur doit accepter le nouveau mot de passe avant d'être ajouté au réseau.
2. Appuyez sur le bouton « Encryption » (Chiffrement) sur une unité pendant plus de 1 seconde, mais moins de 3 secondes.
3. Dans les 2 minutes qui suivent, appuyez sur le bouton « Encryption » (Chiffrement) sur une nouvelle unité pendant plus de 1 seconde, mais moins de 3 secondes.
4. Le nouveau dispositif possède maintenant le mot de passe réseau et a été ajouté au réseau CPL existant.

Rétablissement des paramètres par défaut

Pour rétablir les paramètres par défaut, appuyez sur le bouton « Reset » à l'aide d'un objet pointu et maintenez-le pendant 1 seconde. Cette procédure rétablit le mot de passe réseau vers le mot de passe par défaut d'origine.

Table des matières

SECTIONS

Assistance technique gratuite* *hors coût de communication nationale

Vous trouverez des informations techniques supplémentaires sur le site www. belkin. com dans la section d'assistance technique. Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-contre*.

PAYS	NUMERO	ADRESSE INTERNET
AUTRICHE	0820 200766	www.belkin.com/de/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/ www.belkin.com/fr/networking/
République Tchêque	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	0972519123	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/networking/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPagne	902 - 02 43 66	www.belkin.com/es/networking/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/networking/
SUISSE	08 - 48 00 02 19	www.belkin.com/de/networking/ www.belkin.com/fr/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Déclaration FCC déclaration de conformite à la régementation FCC en matière de compatibilité électromagnétique

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que cet appareil :

auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation de la FCC. Son fonctionnement doit satisfaire aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Attention : exposition aux radiations dues aux fréquences radio

La puissance d'émission en sortie de cet appareil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d'utiliser l'appareil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Lorsqu'une antenne extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Cet appareil a été testé et satisfait aux limites établies pour les appareils numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont conçues de manière à assurer une

protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génère, utilise et peut irradier une énergie radio fréquence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invité à tester et à corriger l'interférence en prenant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV pour obtenir de l'aide.

Modifications

La réglementation de la FCC souligne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agréée par Belkin International, Inc., lui retire le droit d'utiliser l'appareil.

Table des matières

SECTIONS

Déclaration de conformité aux directives de l'union européenne :

Par la première, Belkin International Inc. déclare que ce produit, F5D4078 Adaptateur CPL haut débit, satisfait aux exigences essentielles et autres conditions de la directive EMC 2004/108/CE et de la directive sur les appareilsasse tension 2006/95/CE. La conformité a été évaluée sur la base d'un dossier de construction technique examé par l'organisme notification de l'UE 1856, TUV Rheinland EPS, BV.

Une copie de la déclaration de conformité au label CE de l'Union française est disponible sur: www.belkin.com/doc

Pour en savoir plus sur la récuperation de ce produit, visitez

http://environmental.belkin.com

Table des matières

SECTIONS 1

2 3

Couverture offerte par la garantie.

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit ce produit Belkin pour une période de deux ans.

Garantie du produit

Belkin s'engage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit).

Exclusions de la garantie

Toutes les garanties précitées sont nulles et non avenues si le produit Belkin n'est pas retourné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifié d'une quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basses tensions (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Procédez comme suit pour obtenir une réparation de votre produit Belkin :

1. Communiquez avec Belkin Limited en téléphonant aux numéros figurant en page 8.
2. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de présenter votre réclamation.

Table des matières

SECTIONS 1

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à sa seule discrétion, qu'il est peu pratique d'expédier le matériel endommagé à Belkin, Belkin peut désigner, à sa seule discrétion, un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Le cas échéant, les frais d'expédition du matériel entre le domicile de l'acheteur et l'atelier de réparation, ainsi que les frais d'établissement du devis, seront entièrement à la charge de l'acheteur. Le matériel endommagé doit être disponible pour inspection jusqu'à réglement de la demande de réclamation. Lorsqu'un réglement intervient, Belkin se réserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PREVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNEE. CES GARANTIES IMPLICITES, LE CAS ÉCHÉNT, SONT D'UNE DURée LIMITÉE AUX CONDITIONS DE LA PRESENTÉ GARANTIE.

Certains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU D'AFFAIRES DÉCOULANT LE VA VENTE OU DE L'UTILISATION DE Tout PRODUIT BELKIN, MÉME LORSQU'IL A ETÉ AVISE DE LA PROBABILÉT DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations ou exclusions précitées peuvent ne pas s'appliquer dans votre cas.
