Type de produit	Carte réseau sans fil pré-N
Norme Wi-Fi	802.11n (pré-N)
Fréquence	2,4 GHz
Débit maximal	Jusqu'à 300 Mbps
Ports	PCI Express
Antennes	Antennes internes
Compatibilité	Windows XP, Vista, 7, 8, 10
Installation	Installation via CD ou téléchargement de pilotes
Sécurité	WEP, WPA, WPA2
Dimensions	Environ 12 x 8 x 2 cm
Poids	Environ 100 g
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Garantie	1 an
Informations supplémentaires	Vérifier la compatibilité avec le système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - CARTE RESEAU SANS FIL PRE-N BELKIN

Comment installer la carte réseau sans fil BELKIN PRE-N sur mon ordinateur ?

Pour installer la carte réseau, insérez-la dans un slot PCI disponible sur votre carte mère, puis installez les pilotes fournis avec le produit en suivant les instructions à l'écran.

Pourquoi ma connexion sans fil est-elle lente ?

Vérifiez la distance entre votre routeur et votre ordinateur, les obstacles physiques, et assurez-vous que les pilotes de la carte réseau sont à jour. Vous pouvez également essayer de changer le canal de votre routeur.

Comment configurer la sécurité de mon réseau sans fil ?

Accédez à l'interface de votre routeur via un navigateur web, connectez-vous avec vos identifiants, et activez le chiffrement WPA2 pour sécuriser votre réseau.

Que faire si ma carte réseau ne reconnaît pas mon réseau Wi-Fi ?

Assurez-vous que votre routeur est allumé et fonctionne correctement. Vérifiez également que la carte réseau est activée dans le gestionnaire de périphériques de votre ordinateur.

Comment mettre à jour les pilotes de ma carte réseau BELKIN ?

Visitez le site web de BELKIN, recherchez votre modèle de carte réseau et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Est-ce que la carte réseau BELKIN PRE-N prend en charge les réseaux 5 GHz ?

Non, la carte réseau BELKIN PRE-N ne prend en charge que les réseaux 2,4 GHz.

Comment résoudre les problèmes de perte de connexion fréquente ?

Vérifiez les interférences avec d'autres appareils électroniques, mettez à jour les pilotes de votre carte, et envisagez de redémarrer votre routeur.

Puis-je utiliser la carte réseau BELKIN avec des systèmes d'exploitation autres que Windows ?

La carte est principalement conçue pour Windows. Pour d'autres systèmes d'exploitation, vérifiez la disponibilité de pilotes compatibles sur le site de BELKIN.

MODE D'EMPLOI CARTE RESEAU SANS FIL PRE-N BELKIN

Une performance réseau supérieure et une couverture plus étendue

Manuel de l'utilisateur

1 Introduction. 1

Les avantages d'un réseau sans fil 1
Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale 2

2 Présentation 5

C a r a c t e r i s t i q u e s d u p r o d u i t . 5
Applications et avantages 6
Spécifications du produit 6
Configuration Requise. 7
Contenu de l'emballage. 7

3 Installation et configuration de la Carte. 8

Étape 1: Installation des pilotes du logiciel 8
Étape 2: Insérez la carte pour ordinateur portable dans la fente PCI de votre ordinateur de bureau . . . . . . . . . . . .
Étape 3: Installation de l'Utilitaire Client Sans Fil. 10

4 Utilisation de l'Utilitaire Client Sans Fil de Belkin 12

Pour acceder à l'Utilitaire Client Sans Fil de Belkin 12
Navigation de l'Interface Utilisateur 12
Configuration du réseau sans fil 14
Protection de votre réseau sans fil Wi-Fi. 16
Surveillance de I'etat de votre connexion réseau 28

5Dépannage 30
6 Information 39

Félicitations et merci d'avoircisionla CarteRéseau Sans Fil Pre-N pour ordinateur portable de Belkin (la Carte).Ce produit presente la nouvelle technologie MIMO (Multiple Input Multiple Output), qui résout les problèmes d'interférences et de portée inhérents aux réseaux sans fil de domiciles ou d'entreprises de grande dimension. La technologie MIMO offre la meilleure performance réseau sans fil sur une zone de couverture étendue et représenté les fondements sur lesquels la norme 802.11n sera créé. Les produits « Pre-N » Belkin avec technologie MIMO obtiennent une couverture deux fois plus étendue que les réseaux 802.11g et un débit de données exceptionnel.

Grçá à la technologie révolutionnaire MIMO avec antennene intelligente, les produits Pre-N Belkin accroissant le débit de votre réseau – jusqu'à cinq fois supérieur aux performances antérieures. Son débit rapide et sa couverture étendue font de la technologie MIMO la solution ideale pour le transfert sans souci de contenu multimédia.

Vous serez pret à communiquer en réseau en quelques minutes grâce à la simplicité de l'installation et de la configuration. Lisez attentivement l'ensemble de ce manuel, en insisting sur la section intitulée « Choix de l'emplacement de votre dispositif réseau sans fil pour une performance maximale »

Les avantages d'un réseau sans fil

• Mobilité - nul besoin de confiner votre ordinateur à une seule piece. Vous pourrez maintainant travailler sur un ordinateur de bureau ou portable, partout dans la zone de couverture de votre réseau sans fil
  Installation aisee -Avec I'Assistant d'installation de Belkin, l'installation est un jeu d'enfant
• Polyvalence - acceded à des imprimantes, des ordinateurs ou d'autres périphériques réseau de partout à votre domicile
• Possibilité d'expansion - l'endetue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'endetre votre réseau afin d'y inclure des périhériques tels que des imprimantes ou des consoles de jeu
• Aucun câblage nécessaire - grâce à Belkin, plus besoin d'effectuer de câblage fastidieux et DISPendieux
• Reconnaissance de l'industrie -CHOISSES parmi une gamme etendue de produits de mise en reseau interoperables

Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale

Plus votre ordinaire se rapproche de votre Routeur sans fil (ou votre Point d'Accès), plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres. Inversement, plus vos périphériques sans fil reliés à votre Routeur ou votre Point d'Accès sont éloignés de ceux-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous ne vous en rendiez pas compte. Si vous éloignez encore plus votre Routeur (ou votre Point d'Accès), il est possible que la vitesse de votre connexion diminue. De plus, les apparciels electroménagers, les obstacles et les murs peuvent obstruer les signaux radio de votre réseau sans fil et en diminuier la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 mètres du Routeur (ou du Point d'accès).

Ceci aura pour effet de vérifier si la distance pose problème. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter le service d'assistance technique de Belkin.

Remarque : Alors que certains des objets énumérés ci-dessous peuvent affecter la performance de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre Routeur ou votre Point d'Accès sans fil

Placez votre Routeur Réseau Sans Fil (ou Point d'Accès), le centre nerveux de votre réseau sans fil, aussi pres que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optimale pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre Routeur (ou de votre Point d'Accès) sont parallètes et disposées à la verticale (en pointant vers le plafond). Si vous Routeur (ou votre Point d'Accès) est posé à la verticale, essayez autant que possible de-disposer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le Routeur (ou le Point d'Accès) à l'étage le plus central de votre domicile. Ceci peut signifier que devrez placer le Routeur sans fil (ou le Point d'Accès) à un étage supérieur
- Évitez de placer le Routeur (ou le Point d'Accès) après d'un téléphone sans fil 2.4 GHz.

2. Éviter les obstacles et les interférences

Évitez de placer le Routeur ou le Point d'Accès près d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :

• Refrigerateur
  Lave-linge et/ou sèche-linge
• Étagère métallique
  Grand aquarium
• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun objet ne peut faire obstruction à celui-ci, entre vos ordinateurs et votre Routeur (ou votre Point d'Accès).

3. Emplacement des téléphones sans fil

Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre Routeur ou votre Point d'Accès sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semble résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous téléphone prend en charge la sélection du canal, modifier le canal de votre téléphone enCHOISSSANTautant que possible le canal le plus eIoigné du canal de votre reseau sans fil. Par exemple,choisissez le canal 1 pour votre téléphone et modifier le canal de votre Routeur ou de votre Point d'Acces enCHOISSSANTle canal 11.Consultez la documentation accompagnant leur telephane pour de plus amples informations.
• Si nécessaire, vous pouvez aussi changer votre téléphone sans fil enCHOISIGANT untelephone fonctionnant sur les bande de fréquences 900 MHz ou 5 GHz.

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil.

Dans des environnements domiciliaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau. Grace à la fonction d'analyse du site de l'Utilitaire Client Sans Fil, vous pourrez localiser d'autres réseaux sans fil (consultez la page 15 de ce manuel) etCHOISIR, pour votre Routeur sans fil (ou Point d'Accès), un canal aussi loin que possible du canal utilisé par ces réseaux.

Essayer plusieurs canaux parmi leurs disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.

Pour de plus amples informations, utilisez la fonction d'analyse de site détaillée de votre routeur (ou votre point d'accès) et consultez les informations concernant les canaux qui se trouvent dans ce manuel.

5. Connexions sécurisées, VPN et AOL®

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passée et qui est utilisé à où la sécurité revêté une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise
• Le programme « Bring your own access » d'America Online® (AOL) qui vous permet d'utiliser AOL via une connexion à haut débit (DSL ou cable) offerte par un autre fournisseur d'accès à Internet.
  la plupart des banques en ligne
• Plusieurs sites commerciaux qui requirement un nom d'utilisateur et un mot de passerafin d'acceder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'alimentation de votre ordinateur (lorsqu'il est en état de voirne). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en lançant le logiciel de VPN ou d'AOL ou en vous reconnectnant via le site web sécurisé.

Une solution alternative consiste à modifier les paramètres de gestion de l'alimentation afin que l'ordinateur ne soit plus mis en état de voir. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l'alimentation de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le Control Panel [Panneau de Configuration].

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes 1 à 4 des pages 2 et 3 afin de vous assurer d'avoir tenté les solutions proposées.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre Routeur. Si vous doivent restendre votre zone de couverture, nous vous suggerons le Point d'Accès/Module d'Extension Sans Fil G de Belkin

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.com/networking ou appezez l'Assistance Technique Belkin.

\section*{Caracteristiques du produit}

La carte est conforme à la norme IEEE 802.11g pour communiquer avec d'autres péripériques sans fil compatibles 802.11g à 54 Mbps. La Carte est compatible avec tous les dispositifs 802.11g, ainsi qu'avac les dispositifs 802.11b à 11 Mbits/s. Les produits 802.11g fonctionnent sur la même bande de fréquence que les produits Wi-Fi® 802.11b, soit 2.4 GHz.

• Fonctionnement dans la bande ISM (Industrial, Science, Medical) 2.4 GHz
  Utilitaire Client Sans Fil intégré et convivial
• Interface CardBus pour utilisation avec pratiquement tout ordinateur portable
• Cryptage WPA et WEP (Wired Equivalent Privacy) sur 64 ou 128 bits
• Accès sans fil aux ressources du réseau
• Prise en charge des modes réseau Infrastructure et Ad-Hoc (poste à poste)
• Facile à installer et à utiliser
  Antenne interne
  Témoins lumineux d'alimentation et de liaison réseau

Applications et avantages

• Possibilité de déplacer votre portable chez vous ou au bureau Permet une liberté de mise en réseau sans la gène liée aux cables.
  Compatible avec les produits 802.11b

Les solutions LAN sans fil 802.11g offrent une compatibilité descendante avec les produits Wi-Fi (IEEE 802.11b) existants ainsi qu'avac d'autres produits arborant le logo Wi-Fi.

• Environnements improwes au câblage

Permet de creator un réseau dans des batiments comportant des murs pleins ou dans des zones ouvertes ou le câblage est difficile à effectuer.

S'adapte facilement aux bureaux ou aux environnements souvent réorganisés, ou lorsque vous changez souvent de site.

LAN temporaires lors de projets ponctuels ou en cas d'activité accrue

Permet de creator un réseau temporaire lors d'une foire, d'une exposition ou d'un chantier à court terme. Idéal pour les sociétés ayant besoin de postes de travail supplémentaires en période d'activité accrue.

• Mise en réseau pour particuliers ou petites entreprises

Permet l'installation simple et rapide d'un petit réseau à usage隱私 ou pour petites entreprises.

Spécifications du produit

Interface hôte

CardBus 32 bits

Température de fonctionnement

0a85°C

Température de stockage

-40 à 90 °C

Humidité

(a) Témoin d'activité

S'allume et clignote lorsque la carte est en fonction

(b)Voyant de liaison

S'allume lorsque la Carte est connectee à un réseau sans fil.

(c) Connecteur de la carte

Côté de la Carte qui s'insère dans l'emplacement CardBus de votre ordinateur

Configuration Require

• Ordinateur portable compatible PC avec un emplacement CardBus libre
  Windows® 2000 ou XP

Contenu de l'emballage

• Carte Réseau Sans Fil Pre-N pour ordinateur portable
  Guide d'Installation Rapide
• Logiciel d'installation sur CD-ROM
• Manuel de l'utilisateur

Étape 1 Installation des pilotes du logiciel

REMARQUE IMPORTANTE : Vous doivent installer le logiciel avant d'insérer la carte.

1.1 Insérez le CD d'installation dans le lecteur de CD-ROM.

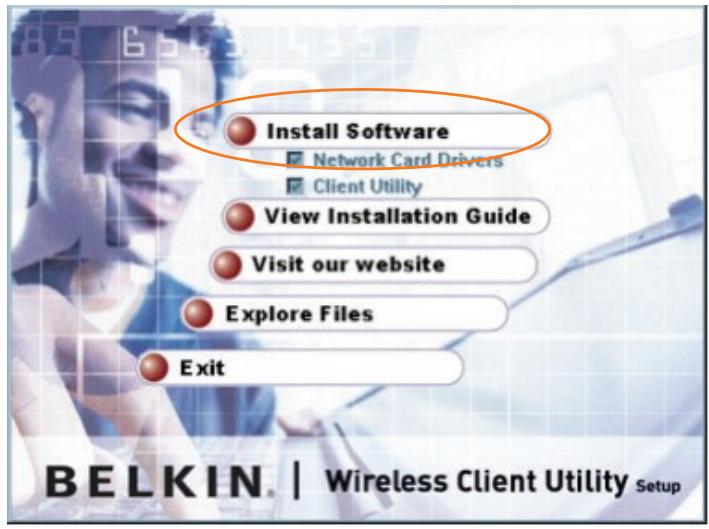

1.2 L'Assistant d'installation du client sans fil Belkin apparait automatiquement (ceci peut prendre de 15 à 20 secondes).

Remarque: Si l'écran de l'Assistant d'installation n'apparaît pas dans les 20 secondes, ouvrez votre lecteur de CD-ROM en double-cliqueant sur l'icone « My Computer [Poste de travail] » et double-cliquez sur le lecteur de CD-ROM contenant le CD d'installation. Cliquez deux fois sur le fichier appelé « Files [Fichiers] » et ensuite, double-cliquez sur l'icone « Setup.exe »

1.3 Cliquez « Install Software [Installer le logiciel ] » à partir du menu.

1.4 Le programme d'installation démarre. Cliquez sur « Next [Suisant] » et suive les instructions apparaissant à l'écran.

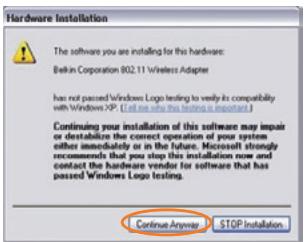

1.5 Il se peut qu'un écran similaire à celui ci apparaisse. Cela ne signifie pas que Windows a rencontré un problème. Notre logiciel a été entièrement testé et est compatible avec cette version de Windows. Cliquez sur « Continue Anyway [Poursuivre] » et suivez les instructions qui apparaisent à l'écran.

Étape 2 Repérez la fente CardBus de votre ordinateur portable et insérez-y la Carte.

2.1 Pendant l'installation, un message vous demandera d'insérer la Carte. Insérez la carte, étiquette vers le haut, dans l'emplacement CardBus de votre ordinateur jusqu'à cequelle soit bien en place. Le voyant d'alimentation du dessus s'allume lorsqu'elle est insérée correctement.

Remarque: Si,aucunmessage du système ne vous a demandé d'insérer la carte une fois l'in installation terminée,faites-le maintainant.

2.2 Il se peut qu'un écran similaire à celui ci apparaisse. Cela ne signifie pas que Windows a rencontré un problème. Nos pilotes ont été entièrement testés et sont compatibles avec cette version de Windows. Cliquez sur « Continue Anyway [Poursuivre] » et suivez les instructions qui apparaisent à l'écran.

Étape 3 Installation de l'Utilitaire Client Sans Fil

3.1 Àprous l'installation des pilotes de la carte réseau, cliquez « Next [Suivant] » pour installer l'Utilitaire Client Sans Fil.
3.2 L'Assistant vous demande de besoin un emplacement pour l'installation. Cliquez « Next [Suvient] » pour accepter l'emplacement par défaut ou cliquez « Browse [Parcourir] » pour besoin un autre emplacement, puis cliquez sur « Next [Suvient] »
3.3 Cliquez « Finish [Terminer] » pour démarrer l'Utilitaire Client Sans Fil Belkin.

3.4 Une petite icone indiquant le signal apparaitra dans la barre des tâches (dans l'angle inférieur droit de l'écran). Double-cliquez sur celle-ci afin d'ouvrir l'Utilitaire Client Sans Fil.

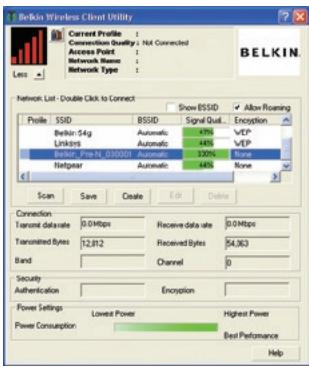

3.5 L'écran compact de l'Utilitaire Client Sans Fil ci-contre à gauche apparait. Cliquez sur « More [Plus] » pour ouvrir la fenêtre.

3.6 Sélectionnéz un réseau en double-cliquant sur son nom dans la liste des réseaux disponibles.

Remarque : Afin de voir les « Available Networks [Réseaux Disponibles ] », vous doivent pres d'un routeur ou d'un point d'accès sans fil. Si vous utilisez un Routeur Sans Fil Pre-N de Belkin, connectez-vous au réseau dont le SSID (nom du réseau) est « Belkin_Pre-N_ ». Le nom du réseau peut être suivi de six chiffres. Ces chiffres sont spécifiques à chaque Routeur Pre-N Belkin.

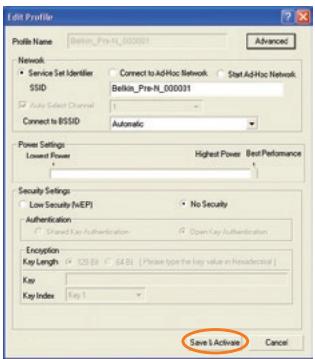

3.7 L'écran Profil apparait, afin d'enregistrer les paramètres du réseau sélectionné. Cliquez sur « Save & Activate [Enregistrer et Activer] » afin d'enregistrer le profil et l'activer.

3.8 L'icone indiquant le signal (verte) apparaitra dans la barre des tâches (dans l'angle inférieur droit de l'écran). La couleur de cette icône vous renseigne sur la connexion : verte lorsque la connexion est bonne, jaune lorsque la connexion est faible, rouge lorsqu'il n'y a pas de connexion active, et un X rouge si l'antenne radio est éteinte.

L'installation est terminée!

Sans Fil de Belkin

Pour acceder à l'Utilitaire Client Sans Fil de Belkin

Cliquez deux fois sur l'icone indiquant le signal pour faire apparaitre l'écran de l'Utilitaire Client Sans Fil de Belkin. Si l'icone est introuvable, cliquez sur « Démarrer > Programmes > Belkin > Belkin Wireless Client Utility »

L'écran suivant apparait.

Navigation de l'Interface Utilisateur

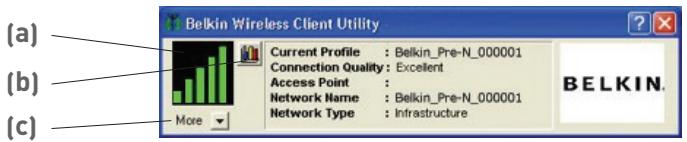

Utilisation de l'affichage compact

(a) Icône du Signal

L'icone du Signal, à gauche, change de couleur selon la force du signal actuelle : vert indique que le signal excellent, jaune indique que le signal est acceptable et rouge indique qu'il n'y a aucun signal actif.

(b) Mode d'affichage

Le Mode d'affichage alterne entre l'écran d'information sur la connexion actuelle et le graphique de la force du signal reçu. Le graphique de la force du signal indique la force du signal de la Carte au cours des 60 dernières secondes.

(c) Plus

Le bouton Plus ouvre l'affichage étendu, ce qui vous permet de voir et configurer plus d'options pour votre Carte.

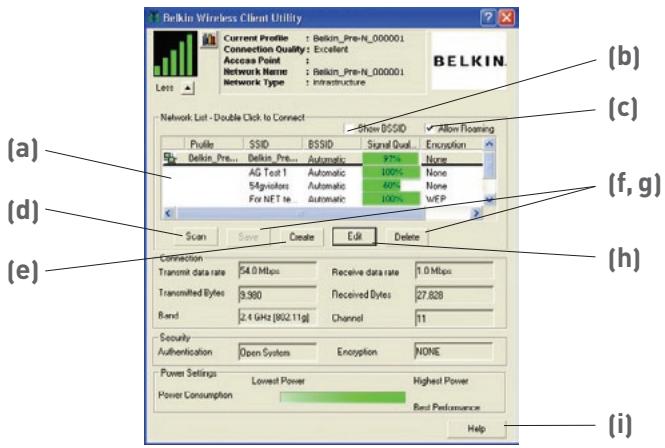

Utilisation de l'affichageétendu

(a) Listedesereaux

Affiche les réseaux disponibles ; double-cliquez le réseau auquel vous désirez vous connecter.

(b) Afficher le BSSID

Cochez cette case si vous désirez voir l'adresse MAC du point d'accès ou du routeur.

Cochez cette case pour passer d'un réseau à un autre sans devoir changer le réseau sélectionné.

(d) Analyse

Cochez cette case pour faire une analyse des réseaux disponibles dans votre zone.

(e) Creer

Creez un nouveau profil à l'aide de ce bouton.

(f,g) Enregister, Supprimer

Vous pouvez enregistrer et supprimer des reseaux de la liste des Rèseaux Disponibles à l'aide de ces boutons.

(h) Modifier

Pour modifier un profil enregistré, utilisez ce bouton.

(i) Aide

Cliquez sur ce bouton pour allez aux fichiers d'aide à l'aide de cet Utilitaire ou toute autre fonction.

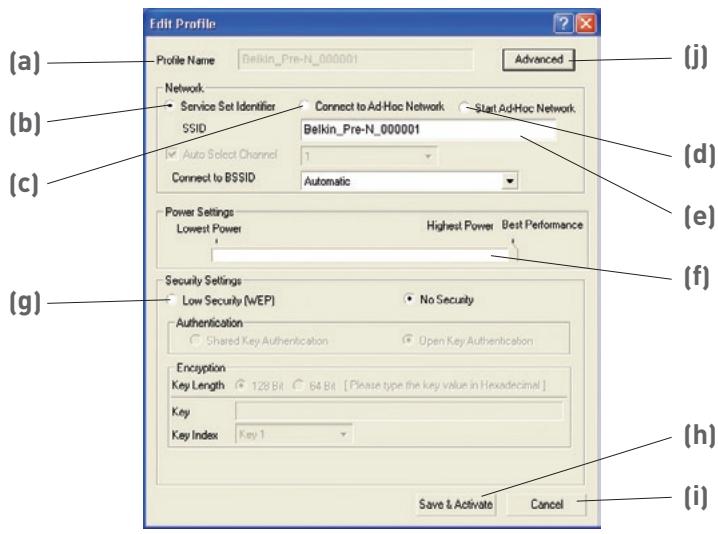

Configuration du réseau sans fil

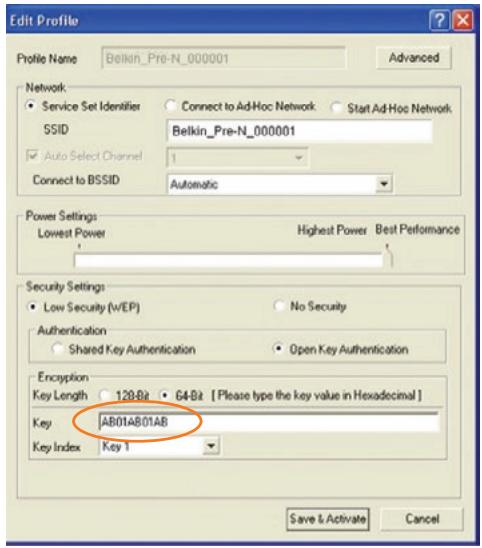

Pour creer un nouveau profil Réseau Sans Fil, cliquez sur le bouton « Creer ». Ceci aura pour effet d'ouvrir la fenetre « Profil »

(a) Nom du profil

Entrez le nom que vous désirez attribuer à ce nouveau profil.

(b) Service Set Identifier (SSID)

Lorsque vous choisissez cette option, la carte essaye d'établier une connexion à tout routeur ou point d'accès sans fil disponible dans la zone. Les reseaux poste-à-poste (adhoc) seront exclus de la liste des reseaux disponibles.

(c) Connexion à un réseau poste-à-poste

Lorsque cette option est sélectionnée, la Carte tentera de se connecter à un ordinateur ou un apparéil situé dans votre zone, utilisant lui aussi le mode Ad-Hoc Le(s) routeur(s) ou point(s) d'accès sans fil seront exclus de la liste des réseaux disponibles.

Sans Fil de Belkin

(d) Creer un réseau poste-à-poste

Lorsque cette option est selectionnée, la Carte cree un nouveau reseau poste-à-poste et tente de se connecter à un ordinateur situé dans votre zone, utiliser lui aussi le mode Ad-Hoc.

(e) SSID

Entrez le SSID du réseau auquel vous désirez vous brancher ou le réseau que vous pouze créé.

(f) Paramètres de consommation d'énergie

Déplacez la barre pourCHOISIR un niveau de consommation d'energie. Un parametre elevé vous procure la(Meilleure performance.A l'opposé,un parametre moindre tire moins d'énergie de votre PC,pour économiser la batterie ou lorsque vous êtes pres du routeur ou du point d'accès.

(g) Paramètres de sécurité

Cette section comprend une liste de besoin servant à configurer une connexion sécurisée. Pour de plus amples informations concernant la sécurité, consultez la section « Protection de votre réseau sans fil Wi-Fi » de ce manuel.

(h) Enregister & Activer

Cliquez sur « Save & Activate [Enregistrer & Activer] » pour sauvegarder les paramètres.

(i) Annuler

Cliquez sur « Cancel [Annuler] » pour ne pas sauvegarder les modifications et fermer cette fenêtre.

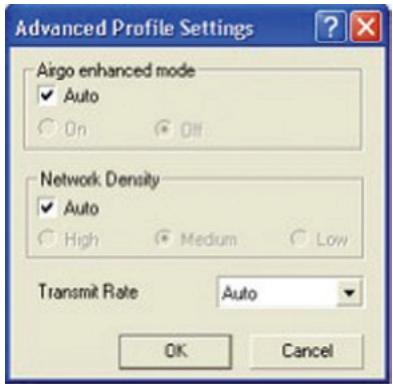

(j) Advanced (Avancé)

Le bouton Avancé ouvre la fenêtre « Advanced Profile Settings [Paramètres avancés du profil] ». Ces paramètres vous permettent de tirer profit des

fonctions d'optimisation de la performance de votre Routeur Belkin. Nous vous recommendons de conserver les paramètres « Auto » par défaut, puisque ceux-ci vous assurent la compatibilité avec les débits de données de base et optimisés et la densité du réseau. Cette fenêtre vous permet également de désirer le débit de transmission entre la Carte et le Routeur.

Sans Fil de Belkin

Protection de votre réseau sans fil Wi-Fi

Il existe plusieurs façon de sécuriser votre réseau sans fil et de protégger vos données contre les intrus. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprise (y compris les bureaux à domicile). Au moment demettre sous presse, trois méthodes de cryptage sont disponibles.

Méthodes de cryptage :

Nom	Wired Equivalent Privacy 64 bits	Cryptage sur 128 bits	Wi-Fi Protected Access	Wi-Fi Protected Access
Acronyme	WEP sur 64 bits	WEP sur 128 bits	WPA-TKIP	WPA-AES
Sécurité	Bon	Mieux	Meilleur	Meilleur
Caractéristiques	Clés statiques	Clés statiques	Cryptage dynamique de la clé et authentification mutuelle	Cryptage dynamique de la clé et authentification mutuelle
	Clés de cryptage basées sur l'algorithm RC4 (clés de 40 bits)	Sécurité renforcée sur 6 WEP utilisant une clé de 104 bits, plus 24 bits additionnels composés de données générées par le système.	Le TKIP (temporal key integrity protocol) s'ajoute afin d'assurer la rotation des clés et renforcer le cryptage	L'AES (Advanced Encryption Standard) n'entraine pas de perte de performance.

Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les dispositifs sans fil Wi-Fi. Le WEP offre aux réseaux sans fil un niveau de protection comparable à celui des réseaux câblés.

WEP sur 64 bits

Le WEP sur 64 bits a été introduit la première fois avec un cryptage sur 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composés de données générées par le système (64 bits au total). Certains fabricants réfèrent au cryptage sur 64 bits lorsqu'ils parlent du cryptage sur 40 bits. Peu après le lancement de la technologie, leschercheurs ont découvert que le cryptage sur 64 bits était trop simple à décoder.

Sans Fil de Belkin

Cryptage sur 128 bits

Pour contrer la faillie de sécurité du WEP sur 64 bits, une méthode de cryptage plus sécurisée, le WEP sur 128 bits, a été créé. Le WEP sur 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants reférènt au cryptage sur 128 bits lorsqu'ils parlent du cryptage sur 104 bits.

La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prènnant en charge le cryptage WEP sur 64 et 128 bits, mais il se peut que vous possédiez un dispositif plus ancien ne prénant en charge que le WEP sur 64 bits. Tous les produits sans fil de Belkin prènnant en charge le cryptage WEP sur 64 et 128 bits.

Clés de cryptage

Après avoir choisi le mode de cryptage (64 ou 128 bits), il est primordial de générer une clé de cryptage. Si la clé de cryptage n'est pas la même à travers tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre eux.

Vous pouvez entrerVoteclé en entrantla cléhexadécimale manuellement．Unecléhexadécimaleest une combinaison de chiffres etdelettres，comprisentreAetFetentre0et9.Pour le WEP sur64bits，vousdevezentrercloéshexadécimales.Pour leWEP128bits，youdevezentrerc26cléshexadécimales.

Par example :

AF 0F 4B C3 D4 = clé WEP sur 64 bits
C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

Utilisez la clé hexadécimale WEP de votre routeur ou de votre point d'accès sans fil et entrez-la manuellement dans la table de clés hex WEP, dans l'écran de configuration de votre carte.

Le WPA (Wi-Fi Protected Access) est une nouvelle norme Wi-Fi, surpassant les caractéristiques de sécurité du WEP. Pour utiliser la sécurité par WPA, les pilotes et le logiciel de vos dispositifs sans fil doivent être mis à niveau. Ces mises à niveau sont disponibles sur les sites web des fabricants de vos dispositifs sans fil. Il existe deux types de sécurité par WPA: le WPA-PSK (sans serveur) et le WPA (avec serveur radius).

Le WPA-PSK (sans serveur) utilise ce qu'on appelle une « clé pré-partagée » comme clé de sécurité. Une clé réseau conste en un mot de passer composé de 8 à 63 caractères. Il peut être une combinaison de lettres, de nombres ou d'autres caractères. Chaque client utilise la même clé réseau pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Le WPA (avec serveur radius) consiste en un système où le serveur radius distribue automatiquement les clés réseau aux clients. Ce système se retrouve surtout en entreprise. Pour la liste des produits Belkin prénant en charge le WPA, visitez notre site Web au www.belkin.com/networking.

La plupart des dispositifs sans fil désactiver la fonction de sécurité par défaut. ÀpRES avoir mis en route votre réseau, vous devrez probablement activer le WEP ou le WPA et vous assurer que tous les dispositifs sans fil de votre réseau partagent la même clé.

Clé Réseau = MonMotidePasse

Adaptateur USB Réseau sans Fil G

Clé Réseau = MonMotidePasse

carte Réseau Sans Fil G pour ordinate portable

Clé Réseau = MonMotidePasse
INVALID

Carte Réseau Sans Fil G pour ordinaire de bureau

Configuration de votre Routeur sans fil ou de votre Point d'Accès pour'utilisation d'un mode de sécurité

Pour utiliser un mode sécurisé, vous devez d'abord activer le WEP ou le WPA de votre routeur ou de votre point d'accès. Pour les routeurs et les points d'accès de Belkin, cette fonction de sécurité peut être configurée en utilisant l'interface basee sur navigateur web. Consultez le manuel d'instructions de votre routeur ou de votre point d'accès pour des instructions sur l'accès à l'interface de gestion.

Modification des paramètres de sécurité sans fil

Le Routeur et le Point d'Accès/Module d'Extension Sans Fil G de Belkin sont équipés du mode de cryptage WPA afin de sécuriser votre réseau. Ils prenent également en charge la norme de sécurité WEP. Par défaut, la sécurité sans fil est désactivée.

Pour activer la sécurité, vous doivent déterminer la méthode de cryptage de votrechioix. Pour acceder aux paramètres de sécurité, cliquez sur « Security [Sécurité] » à la section sans fil, via l'interface basee sur navigateur. (Consultez le manuel de votre routeur ou votre point d'accès sans fil pour savoir comment acceder aux paramètres de sécurité.)

Sans Fil de Belkin

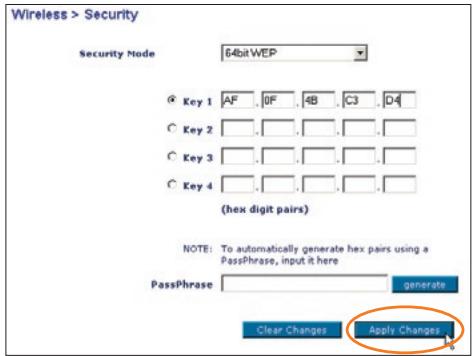

Configuration du WEP Cryptage WEP 64 bits

1. Sélectionnez « WEP 64 bits » dans le menu déroulant.
2. ÀpRES avoir sélectionné le mode de cryptage WEP, vous pouvez entraer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entraer une phrase de passer dans le champ « Passphrase [Phrase de salle] » et.), ), et.), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et), et)

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 64 bits, vous nevez entrez 10 clés hexadécimales.

Par exemple : AF OF 4B C3 D4 = clé WEP sur 64 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le cryptage de votre routeur ou de votre point d'accès est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramètres de sécurité de votre routeur ou votre point d'accès, vous perdrez votre connexion sans fil de façon-temporaire jusqu'à ce que vous ayez activé la sécurité de votre client sans fil. Veuillez prendre note de la clé AVANT d'apporter des modifications aux paramètres du routeur ou du point d'accès sans fil. Si vous aze oublé votre clé hexadécimale, votre client ne sera plus en mesure de se connecter au routeur ou au point d'accès sans fil.

Cryptage WEP 128 bits

1. Sélectionnez « WEP 128 bits » dans le menu déroulant.
2. ÀpRES avoir sélectionné le mode de cryptage WEP, vous pouvez entraer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entraer une phrase de passer dans le champ « Passphrase [Phrase de salle] » et.), cliquer sur « Generate [Générer] » pour créé la clé.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous nevez enter 26 clés hexadécimales.

Par example :

C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé WEP sur 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le cryptage de votre routeur ou de votre point d'accès est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramètres de sécurité de votre routeur ou votre point d'accès, vous perdrez votre connexion sans fil de façon-temporaire jusqu'à ce que vous ayez activé la sécurité de votre client sans fil. Veuillez prendre note de la clé AVANT d'apporter des modifications aux paramètres du routeur ou du point d'accès sans fil. Si vous ne vous souvenez plus de votre clé hexadécimale, votre client ne sera plus en mesure de se connecter au routeur ou au point d'accès sans fil.

Sans Fil de Belkin

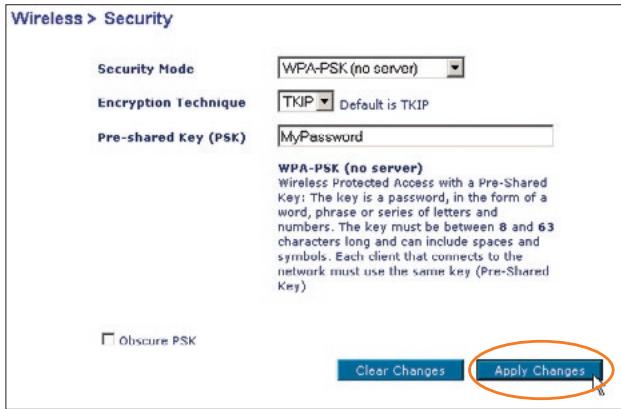

WPA-PSK (sans serveur)

Choisissez cette option si vous réseau n'utilise pas un serveur radius. Le WPA-PSK (sans serveur) se retrouve généralement dans des réseaux à domicile ou en entreprise.

1. À partir du menu déroulant « Security Mode [Mode de Sécurité] », Sélectionnez « WPA-PSK (no server) [sans serveur] »
2. Entrez votre clé réseau. Elle peut être composée de 8 à 63 caractères (lettres, nombres, ou symboles). La même clé doit être utilisée sur chacun des clients (cartes réseau) que vous désirez ajouter à votre réseau sans fil.

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients (cartes réseau) doivent maintainer être configurés avec ces paramètres.

Sans Fil de Belkin

Configuration du WPA (avec serveur)

Choisissez cette option si vous réseau utilise un serveur radius pour distribuer les clés aux clients (cartes réseau). Ce type de réseau (WPA avec serveur radius) se retrouvere surtout en entreprise.

1. À partir du menu déroulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA (with server Radius) [WPA (avec serveur Radius)] »
2. Entrez l'adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] »
3. Entrez la clé Radius dans le champ « Radius Key [Clé Radius ] »
4. Entrez l'intervalle de clé. L'intervalle de clé correspond au nombre de fois où les clés sont distribuées (en paquets).

1. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Tous les clients (cartes reseau) doivent maintainer être configurés avec ces paramètres.

IMPORTANT : Tous les cartes/adaptateurs réseau sans fil doit maintenant être configurés avec ces paramètres.

Sans Fil de Belkin

Configuration de votre Carte Réseau Sans Fil pour ordinateur de bureau ou portable, pour'utilisation de la fonction de sécurité

Jusqu'à maintainant, vous avez configuré votre Routeur ou Point d'Accès Sans Fil afin qu'il(s) utilise(nt) le WPA ou le WEP. Pour obtenir une connexion sans fil, vous devrez configurer votre Carte Réseau Sans Fil G pour ordinateur de bureau ou portable afin qu'elle utilise les mêmes paramétres de sécurité.

Connexion de votre ordinateur à un Routeur ou un Point d'Accès sans fil nécessitant une clé WEP sur 64 ou 128 bits

1. Cliquez deux fois sur l'icone indiquant le signal pour faire apparaitre l'écran de l'« Utilitaire Client Sans Fil ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
2. Sélectionnez un des réseaux disponibles à partir de la liste des « Available Networks [Réseaux disponibles » et cliquez sur le bouton « Create [Créer] »
3. Sous « Security Settings [Paramétres de Sécurité], Sélectionné « Low Security (WEP) [Faible niveau de sécurité (WEP)] »
4. Sélectionner un mode d'authentication à partir de la liste :
5. Shared Key Authentication (Authentication par clé partagée)

6. Open Key Authentication (Authentication par clé ouverte)

7. Choisissez le cryptage sur 128 ou 64 bits et entrez votre clé WEP dans le champ « Key [Clé] »

IMPORTANT : Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous doivent entraer 128-bit clés hexadécimales. Pour le WEP sur 64 bits, vous doivent entraer 10 clés hexadécimales. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.

1. Cliquez sur « Save [Enregistrer] » pour enregistrer les paramétres.

Sans Fil de Belkin

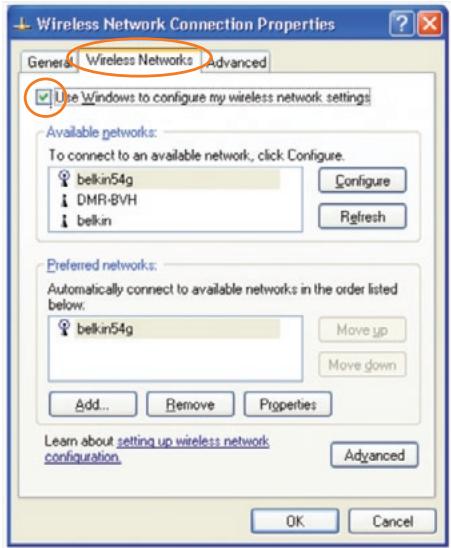

Configuration du WPA sous Windows XP pour connecter votre ordinateur à un Routeur ou un Point d'Accès sans fil utilisant le WPA

Pour utiliser le mode WPA, assurez-vous d'utiliser l'« Utilitaire Réseau Sans Fil de Windows », et non pas l'« Utilitaire Réseau Sans Fil de Belkin ». Procedez comme suit :

1. Sous Windows XP, cliquez « Démarrer > Panneau de Configuration > Connexions Réseaux et Internet »
2. Cliquez avec le bouton droit de la souris sur « Connexion Réseau Sans Fil » et sélectionné « Propriétés »
3. Enclistuant sur «Réseaux Sans Fil»,vousverrez unefenetre s'afficher comme suit :Assurez-vous que la boite «UtiliserWindows pour configurer mes parametres réseau sans fil » est cochée.

1. Sous l'onglet « Réséaux Sans Fil », cliquez sur le bouton « Configurer » et vous verrez une fenêtre s'afficher comme suit :

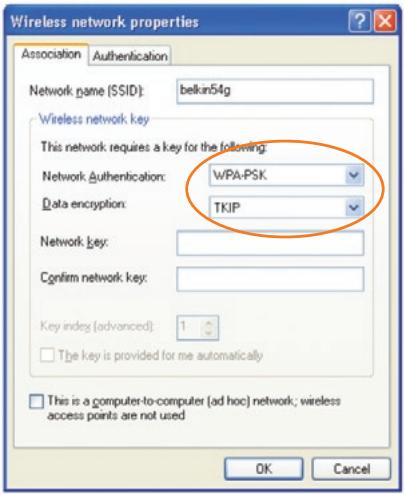

1. Pour les utilisateurs à domicile ou petites entreprises : Sous « Network Authentication [Authentication Réseau] »,CHOISSEZ « WPA »
   REMARQUE : Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentication tel que le serveur RADIUS. Renseignez-vous auprès de l'administrateur de votre réseau pour de plus amples informations.
2. Sélectionnez « TKIP » ou « AES » sous « Data Encryption [Cryptage des données] ». Ce paramètre devra être identique à ce lui que vous configurerez sur le routeur.
3. Entrez votre clé de cryptage dans la boîte « Network Key [Clé Réseau]».
   IMPORTANT: Une clé WPA est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Elle est formée de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.
4. Cliquez sur « OK » pour enregistrer les modifications.

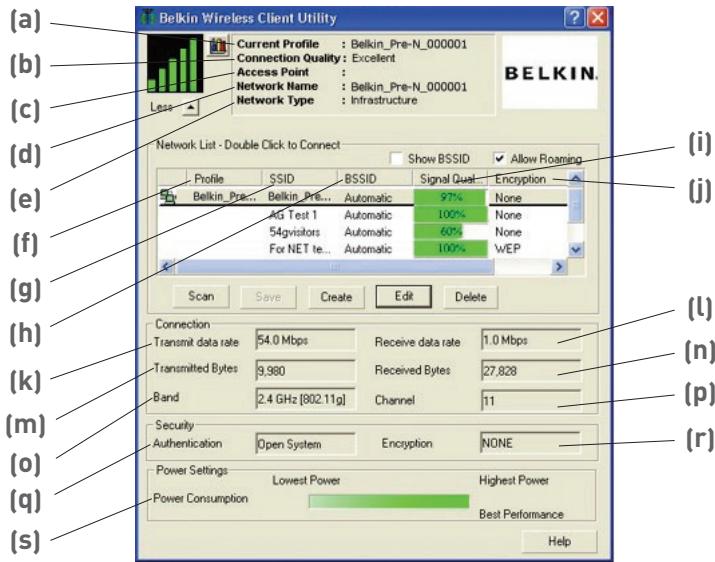

Surveillance de l'etat de votre connexion réseau

(a) Nom du profil actuel
I s'agit du profil utilisé actuellesment.
(b) Qualité de la Connexion

En fonction de la distance ou du bruit dans votre environnement, la qualité du signal peut être excellente,onne ou mauvaise.

(c) Point d'Accès

Adresse MAC du point d'accès.

(d) Nom du Réseau

C'est le nom du réseau (SSID) auquel vous

étés actuèlement connecté.

(e) Type de Réseau

Affiche s'il s'agit d'un réseau « Infrastructure » (si connexion à un routeur ou un point d'Accès) ou « Ad-Hoc [Poste

à Poste] » (si connexion directe avec un autre ordinateur

(f) Profil

Cette colonne indique si le réseau a eté

sauegardé sous forme de profil.

Sans Fil de Belkin

(g) SSID

C'est le nom du réseau du routeur ou du point d'accès sans fil.

(h) BSSID

Cette colonne indique l'adresse MAC du routeur ou du point d'accès.

(i) Qualité du signal

Indique la force du signal du routeur ou du point d'accès relié au réseau.

(j) Cryptage

Affiche « None [Aucun] » lorsque le cryptage est désactivé, « WEP » lorsque le cryptage sur 64 ou 128 bits est activé.

(k) Débit de transfert des données

Affiche le débit de transmission entre la Carte et le Routeur.

(l) Débit de données en réception

Affiche le débit de réception entre la Carte et le Routeur. Le débit de réception peut fluctuer lorsque la Carte transmet des données.

(m) Octets transmis

Affiche le nombre d'octets transmis.

(n) Octets reclus

Affiche le nombre d'octets reçus.

(o) Bande

Affiche la bande de fréquence utilisé par le réseau.

(p) Canal

Indique le canal du réseau.

(q) Authentication

Affiche les paramètres d'authentication du réseau.

(r) Cryptage

Affiche « None [Aucun] » lorsque le cryptage est désactivé, « WEP » lorsque le cryptage sur 64 ou 128 bits est activé.

(s) Consommation d'énergie

Affiche les paramètres de consommation d'énergie actuels de la Carte.

Je n'arrive pas à me connecter sans fil à Internet.

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les témoins sur votre routeur sans fil. Si vous utilisez un Routeur sans fil de Belkin, les témoins devraient être comme suit :

2. Le témoin d'alimentation doit être allumé.

3. Le témoin « Connected [Connecté] » doit être allumé, et ne doit pas clignoter.
4. Le témoin WAN doit être allumé ou clignoter.

Si les témoins de votre Routeur sans fil de Belkin sont comme décrits cichaut, allez au point 2.

Si ce n'est PAS le cas, assurez-vous que :

• Le cordon d'alimentation du routeur est bien branché.
• Tous les câbles entre le modem et le routeur sont bien branchés
• Les témoins du modem fonctionnent correctement. Sinon, consultez le manuel de l'utilisateur de votre modem.
  Redémarrez le Routeur
  Redemarrez le Modem

Si les problèmes persistent, veuillez contacter l'Assistance Technique Belkin.

Si nous n'utilisez pas un Routeur Sans Fil de Belkin, consultez son manuel de l'utilisateur.

1. Lancez le calculiel de l'Utilitaire Client Sans Fil en cliquant sur l'icône dans la barre de tâches, à l'angle inférieur croit de l'écran. Si vous utilisez une carte sans fil Belkin, l'icône de la barre de tâches devrait ressembler à cette-ci (elle peut être rouge, jaune ou verte):
2. La fenêtre de l'Utilitaire Client Sans Fil de Belkin affiche les réseaux disponibles sous l'onglet « Available Networks [Réseaux Disponibles] ». Les réseaux disponibles représentent les réseaux auxquels vous pouvez vous connecter.

Si vous utilisez un Routeur Sans Fil 802.11g (125 HSM) ou 802.11g (54g) de Belkin, le nom par défaut est « belkin54g »

Si vous utilisez un routeur 802.11b de Belkin, le nom par défaut est « WLAN »

Si vous utilisez un routeur d'un autre fabricant que Belkin, consultez son manuel de l'utilisateur pour connaître le nom par défaut.

Le nom de votre réseau sans fil apparait dans la liste des réseaux disponibles.

Si le nom de réseau qui apparaît dans la liste des réseaux est valide, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles afin de vous connecter à ce réseau.
2. Si le réseau est sécurisé (cryptage), vous devrez entre la clé réseau. Pour de plus amples informations concernant la sécurité, consultez la section « Protection de votre réseau sans fil Wi-Fi » de ce manuel.
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Si vous ne pouvez toujours pas acceder à l'Internet après vous estre connecté au réseau sans fil, veuillez contacter l'assistance technique de Belkin.

Le nom de votre réseau n'apparait PAS dans la liste des réseaux disponibles.

Si le nom de votre réseau n'apparait pas dans la liste, vérifie le SSID et assurez-vous qu'il soit identique partout. Le SSID est sensible à la casse et l'orthographie du nom sur chaque ordinateur doit être identique afin que la Carte puisse se connecter au routeur sans fil ou au point d'accès.

REMARQUE : Pour vérifier le SSID ou pour voir les réseaux disponibles, double-cliquez sur l'icone donnant l'état du signal afin de faire apparaitre l'écran « Wireless Networks [Réseaux sans fil] ». Cliquez sur « Create [Créer] » si vous ne venez pas le nom du réseau auquel vous tentez de vous connecter et entraîr le SSID. Pour de plus amples informations sur la configuration du SSID, reportez-vous à la documentation accompagnant votre routeur sans fil ou votre point d'accès. Si les problèmes persistent même dans un rayon restreint, veillez contacter l'assistance technique de Belkin.

Le CD-ROM ne lance pas l'installation de l'Utilitaire Client Sans Fil.

Si le CD-ROM ne lance pas automatiquement l'installation de l'Utilitaire Client Sans Fil, il se peut qu'un autre programme utilisé par votre ordinateur interféré avec le lecteur de CD-ROM. Si I'écran d'installation de l'Utilitaire Client Sans Fil n'apparait pas dans les 15 à 20 secondes, ouvrez votre lecteur de CD-ROM en double-cliquant sur l'icône « My Computer [Poste de travail] ». Ensuite, double-cliquez sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de démarrer l'installation. Ensuite, cliquez deux fois sur le dossier « Files [Fichiers] ». Ensuite, cliquez deux fois sur l'icône « Setup.exe »

Le témoin d'alimentation ne s'allume pas. La carte ne fonctionne pas.

Si le témoin d'alimentation demeure éteint, il se peut que la carte ne soit pas connectée ou installée correctement. Vérifiez à ce que la carte soit insérée fermement dans la fente CardBus de votre ordinateur. Veiliez à ce que les pilotes de la carte soient bien installés. Cliquez avec le bouton droit de la souris sur l'icone « My Computer [Poste de travail] » du bureau. Choisissez « Properties [Propriétés] » et allez au « Device Manager [Gestionnaire de Periphérique] ». Assurez-vous que votre adaptateur USB y figure, et ce sans erreur. Si vous constatze une erreur, contactez l'assistance technique de Belkin.

Le témoin de liaison clignote lentement. Impossible de se connecter à un réseau sans fil ou à l'Internet.

Si vous Carte semble fonctionner ajustement mais vous ne pouvez pas vous connecter au réseau, ou si vous VOYZEZ une icone rouge au bas de votre écran, il est possible que l'origine du problème soit une disparité entre le Nom du réseau (SSID) dans les propriétés de votre réseau sans fil. Vérifiéz le SSID et assurez-vous qu'il est identique sur l'ensemble de votre réseau. Le SSID est sensible à la casse et l'orthographie du nom sur chaque ordinateur doit être identique afin que la Carte puisse se connecter au routeur sans fil ou au point d'accès.

Remarque : Pour vérifier le SSID ou pour voir les réseaux disponibles, double-cliquez sur l'icône donnant l'état du signal afin de faire apparaitre l'écran « Wireless Networks [Réseaux sans fil ] ». Cliquez sur « Create [Créer] » si vous ne VOYZ pas le nom du réseau auquel vous tentez de vous connecter et entraîr le SSID.

Pour de plus amples informations sur la configuration du SSD, reportez-vous à la documentation accompagnant votre routeur sans fil ou votre point d'accès. Si les problèmes persistent même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

Le témoin de liaison est allumé mais je n'arrive pas à me connecter à Internet.

Si vous obtenez un signal mais ne pouvez vous connecter à l'Internet ou obtenir une adresse IP, il se peut que le problème soit dû à une disparité entre les clés de cryptage de votre ordinateur et votre routeur ou votre point d'accès.

Vérifiez les paramètres WEP et assurez-vous qu'il sont identiques sur l'ensemble de votre réseau. La clé est sensible à la casse et l'orthographie de celle-ci sur chaque ordinateur doit être identique afin que la carte puisse se connecter au routeur sans fil ou au point d'accès. Pour de plus amples informations concernant la sécurité, consultez la section « Protection de votre réseau sans fil Wi-Fi » de ce manuel.

Si les problèmes persistent même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

Le transfert de données est parfois très lent.

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les appareils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, la portée à l'intérieur de vos appareils sans fil va de 30 à 60 metres. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez-temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur (ou de votre point d'accès). Reportez-vous à la section « Choix de l'emplacement de votre dispositif de réseau sans fil », à la page 2 de ce Manuel. Si les problèmes persistent même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

La force du signal est faible

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les appareils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, la portée à l'intérieur de vos appareils sans fil va de 30 à 60 mètres. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez-temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur (ou de votre point d'accès).

Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre在网络 est 11. Vous pouvez désirer à partir de plusieurs autres canaux, selon votre région. Consultez le manuel de votre在网络 ou votre point d'accès pour de plus amples informations concernant lechiox du canal.

Limiter le débit de données sans fil - Limiter le débit de données sans fil peut améliorer la portée sans fil maximal et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les Connexions Réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, Sélectionnez le bouton Configurer à partir de l'onglet Général. (Les utilisateurs de Windows 98 devront selectionner la carte sans fil à partir de la liste, etclinquer ensuite sur Propriétés.) Choisissez ensuite l'onglet Avancé et selectionnez la propriété Débit. Les cartes clients sans fil sont habituèlement configurées de façon à ajuster automatiquement le débit de transmission. Toutefois,eci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez notes que chaque débit de transmission est acceptable pour naviguer sur Internet.

Si les problèmes persistent même dans un rayon restreint, veuillage contacter l'assistance technique de Belkin.

Pourquoi y a-t-il deux utilisaires sans fil dans ma barre de tâches? Lequel doit-le utiliser ?

Il y a plusieurs avantages à utiliser l'Utilitaire Client Sans Fil de Belkin en lieu et place de l'utilitaire Windows XP Wireless Zero Configuration service (WZC).

Nous offrons une fonction d'analyse du site, des informations détaillées sur la liaison, et une aide diagnostique pour l'adaptateur, entre autres.

Il est essentiel de déterminer quel utiliser administré votre carte. Nous vous recommendons l'Utilitaire Client Sans Fil de Belkin.

Pour utiliser l'Utilitaire Client Sans Fil de Belkin, précédez comme suit.

Étape 1 Cliquez avec le bouton droit de votre souris sur l'icone de l'état du réseau dans la barre de tâches et Sélectionnement « View Available Wireless Networks [Voir les réseaux sans fil disponibles] ».

Étape 2 Cliquez sur le bouton « Advanced [Avancé] » dans le coin inférieur gauche de la fenêtre des réseaux disponibles.

Étape 3 À partir de l'onglet « Advanced [Avancé] », décochez la case « Use Windows to configure my wireless network [Utiliser Windows pour configurer mon réseau sans fil ] ». Ensuite, cliquez sur « OK » pour fermer la fenêtre.

Vous utilisez maintenant l'Utilitaire Client Sans Fil de Belkin pour configurerer votre carte.

La carte fonctionne mal ou la connexion est instable lorsque l'ordinateur possède une deuxième carte réseau intégrée (telle que mini PCI ou Intel® Centrino™)

Ceci survient lorsque vous ordinateur possède une carte réseau sans fil intégrée en même temps qu'une carte sans fil Belkin en fonction. Ceci se produit parce que Windows doit:gérer deux connexions réseau sans fil actives.

Vousevez desactiver la carte reseau sans fil integree de votre ordinateur sous « Network Adapters [Adaptateurs Rseau]», dans le « Device Manager [Gestionnaire de Periphérique] »

La carte fonctionne mal ou la connexion est lente lorsque l'ordinateur possède une carte réseau Ethernet intégrée.

Ceci survient lorsque vous ordinateur possède une carte réseau Ethernet intégrée en même temps que votre Carte Sans Fil Belkin en fonction. Ceci se produit parce que Windows doit:gérer deux connexions réseau actives.

Voudevezdesactiverlacarte reseau Ethernetintegree de vourer ordinateur sous «NetworkAdapters[AdaptateursRiseau]»,dansle «DeviceManager[GestionnairedePéripérisque]».

Quelle est la différence entre 802.11b, 802.11g, 802.11a et Pre-N?

À l'heure actuelle, il existe quatre normes de réseaux sans fil, qui transmettent des données à débits différents. Chaque norme est basée sur le radical 802.11(x), utilisé par la IEEE, l'organisme responsable de la certification des normes réseaux. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Le Pre-N, quand a lui, transmet à 108 Mbps. Le Pre-N, précurseur de la norme 802.11n qui sera lancée prochainement, promet un débit supérieur au 802.11g et une couverture deux fois plus étendue. Consultez le tableau suivant pour de plus amples informations.

Tableau comparatif des reseaux sans fil

Technologie Sans Fil	802.11b	802.11g	802.11a	Belkin Pre-N
Débit	11Mbps	54Mbps	54Mbps	108Mbps
Fréquence	Appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes, pouvant interférer avec la bande sans autorisation 2.4 GHz.	Appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes, pouvant interférer avec la bande sans autorisation 2,4 GHz.	5 GHz - bande moins utilisée	Appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes, pouvant interférer avec la bande sans autorisation 2,4 GHz.
Compatibilité	Compatible avec le 802.11g	Compatible avec le 802.11b	Incompatible avec le 802.11b ou Ir 802.11g	Compatible avec le 802.11g ou Ir 802.11b
Couverture	Dépend des interférences - générale-ment de 30 à 60 mètres à l'intérieur	Dépend des interférences - générale-ment de 30 à 60 mètres à l'intérieur	Moins d'interférences - générale-ment de 15 à 30 mètres	Couverture deux fois plus étendue que le 802.11g
Popularity	Plus ancien - grande popularité	On croit que sa populaire ira en grandissant	Popularité restreinte auprès des consommateurs - plus populaire auprès des entreprises	On croit que sa popularité ira en grandissant

Vous trouvez des informations techniques sur le site www.belkin. com ou www.belkin.com/networking. Si vous souhaitez contacter l'assistance technique par téléphone, appelez au :

Europe:0080022355460

Déclaration FCC

Déclaration DE CONFORMITE À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ELECTROMAGNETIQUE

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit,

F5D8010

auquel se refère la présente déclaration, est conforme aux normes énoncées à l'aléna 15 de la reglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appeareil ne peut pas provoquer d'interférence nuisible et (2) cet appeareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Attention: Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, le placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'exéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

L'appareil a eté testé et satisfait aux limites de la classe B des apparciels numériques, conformément à la partie 15 de la réglementation FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradier une énergie radio féquence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invité à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technician en radio/TV pour obtenir de l'aide.

Modifications

La reglementation de la FCC souligne la nécessite d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non/agreee par Belkin Corporation, lui retire le droit d'utiliser l'appareil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada. This Class B digital complies with Canadian ICES-003.

CE 0682①

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union Européenne

Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté française.

CE ①

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 60950 (IEC60950) - Sécurité du Produit
- EN 300 328 Conditions techniques exigées pour les apparêils radio
- ETS 300 826 Conditions générales en matière de compatibilité electromagnétique pour les appareils radio

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur laasse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 55022 (CISPR 22) - Interférences électromagnétiques
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique
• EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques
• EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
  EN 60950 (IEC60950) - Sécurité du Produit

Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

CE

Garantie limite à vie du produit de Belkin Corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avéré défectueux, Belkin le réparera ou le remplacera gratuitemment, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréée auprès duquel le produit a été acheté. Une préuve d'achat peut être exigée.

La présente garantie est caduque si le produit a ete endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a ete modifie sans autorisation écrite de Belkin, ou si un numero de série Belkin a ete supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitÉS OU IMPLICÉS. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITÉS, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRÊNTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNée.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DECOULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THEorie JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENEFICES, TEMPS D'ARRET, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.

Certsains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

BELKIN

www.belkin.com

Belkin Ltd.

Express Business Park, Shipton Way Rushden, NN10 6GL, Royaume-Uni

Tel: [phone]

Fax: [phone]

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Pays-Bas

Tel: [phone]

Fax: [phone]

80637 Munich, Allemagne

Tel: [phone]

Fax: [phone]

Belkin SAS

5 Rue du Petit Robinson, 3ème étage

78350 Jouy en Josas, France

Tel: [phone]

Fax: [phone]
