Type de produit	Autoradio multimédia avec écran
Marque	VDO DAYTON
Modèle	MI 2050
Tension d'alimentation	12 V CC (masse négative)
Puissance de sortie	4 x 50 W (max)
Type d'écran	Écran LCD couleur
Taille d'écran	6.2 pouces (estimation)
Formats audio supportés	MP3, WMA, WAV
Formats vidéo supportés	DVD, MPEG4
Connectivité	Entrée AUX avant, USB, Bluetooth (estimation)
Fonctions principales	Radio FM/AM, Lecteur DVD, Réglages audio, Affichage vidéo
Fusible	10 A (à placer à 10-15 cm de la batterie)
Sécurité	Installation par personnel qualifié, couper la masse avant travaux, ne pas obstruer les airbags
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Poids	Environ 1.5 kg
Dimensions (L x H x P)	180 x 100 x 150 mm (estimation standard DIN double)
Contenu du coffret	Appareil, faisceau de câbles, kit de montage, manuel d'utilisation
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - MI 2050 VDO DAYTON

Puis-je installer l'appareil moi-même ?

L'installation doit être confiée à du personnel spécialisé pour respecter les normes de sécurité automobile et éviter tout risque d'incendie ou de dommage.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension de 12 V CC avec masse négative, comme la plupart des véhicules légers.

Comment connecter le fil d'alimentation permanent ?

Le fil rouge (positif permanent) doit être connecté à la batterie via un fusible de 10 A placé à moins de 15 cm du pôle positif.

Puis-je regarder la télévision en conduisant ?

Non, pour des raisons de sécurité, il est interdit de regarder l'écran ou de régler l'appareil pendant la conduite.

Comment nettoyer l'écran de l'autoradio ?

Utilisez un chiffon doux et sec pour éviter de rayer l'écran. N'utilisez pas de produits chimiques.

Que faire en cas de fusible grillé ?

Remplacez-le par un fusible de même calibre (10 A). Ne jamais utiliser un fusible de valeur supérieure.

L'appareil est-il compatible avec les airbags ?

Oui, à condition de ne pas monter l'appareil dans la zone de déploiement des airbags et de ne pas endommager leurs câbles.

Quels formats audio sont supportés ?

Le lecteur prend en charge les formats courants comme MP3, WMA et WAV.

Puis-je connecter un téléphone via Bluetooth ?

Oui, si l'appareil est équipé du Bluetooth (modèle standard). La fonction mains libres est incluse.

Comment régler le volume pour ne pas gêner la conduite ?

Assurez-vous de pouvoir encore entendre les bruits extérieurs (sirènes, avertisseurs). Réglez le volume à un niveau raisonnable.

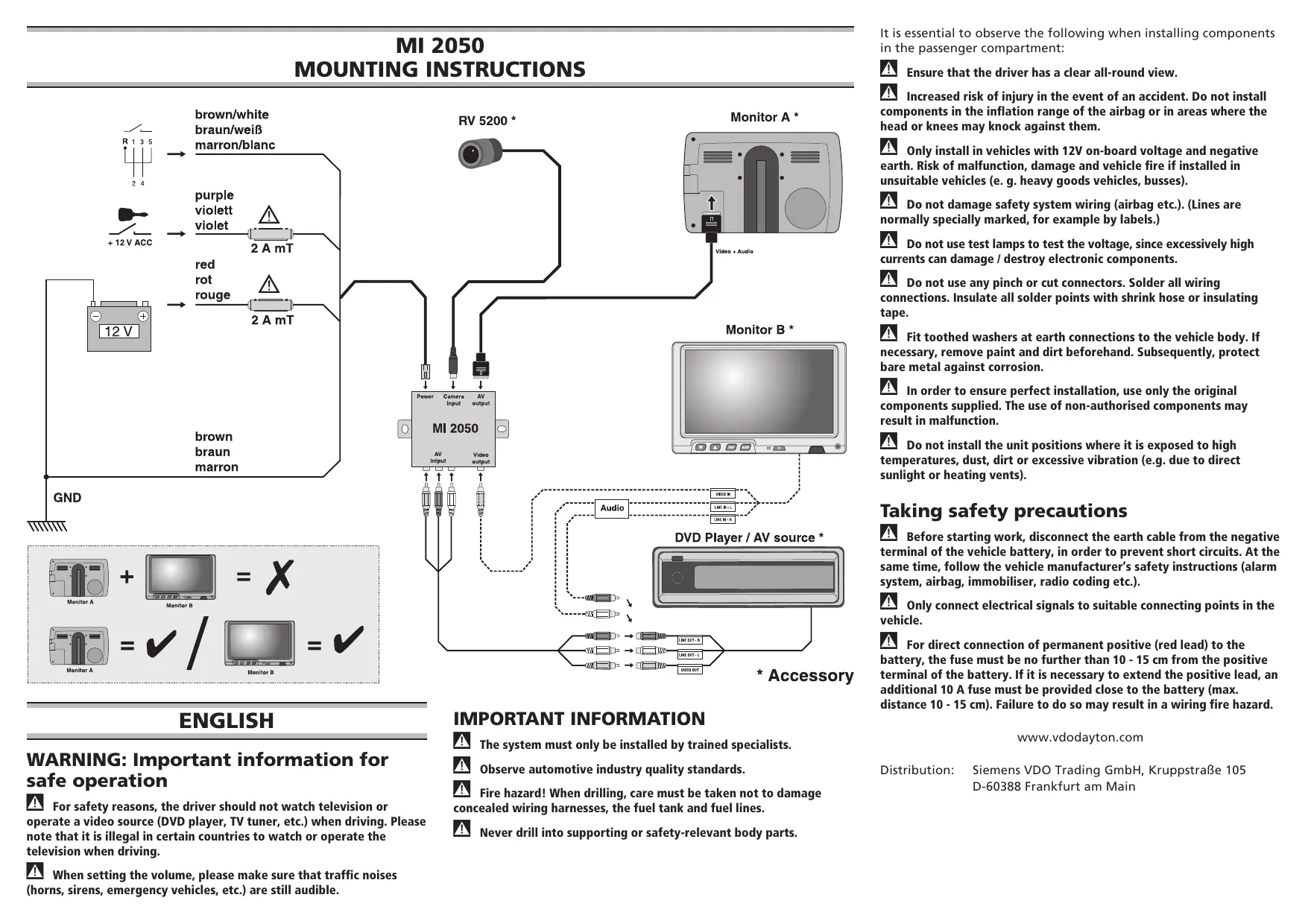

MODE D'EMPLOI MI 2050 VDO DAYTON

Attention ! remarques importantes pour une utilisation en toute sécurité

Pour sa propre sécurité, le conducteur ne doit ni regarder la télévision ni procéder au réglage d'un appareil audiovisuel (lecteur DVD, récepteur TV, etc.) pendant la conduite. Sachez que dans certains pays, il est interdit de regarder ou de procéder à des réglages sur la télévision pendant la conduite. Lorsque vous reglez le volume, assurez-vous que vous pouvez encore entendre les bruits extérieurs (vireurs, sirènes, etc.).

Remarques importantes

Ne confiez l'installation du système qu'à du personnel spécialisé et qualifié ! Observez toutes les normes de qualité de l'industrie automobile ! Risque d'incendie : lors des travaux de perçage, faites attention à ne pas endommager les faisceaux de câbles, le réservoir et les conduites de carburant cachés ! Ne percez jamais des éléments de carrosserie portants ou affectant la sécurité.

Respectez impérativement en cas de montage dans l'habitacle :

Ne gênez pas la visibilité du conducteur! Risque de blessure en cas d'accident! Ne montez pas de composants dans les zones de gonflage des airbags ou dans les zones de tête et des genoux. L'installation ne peut être effectuée que sur des véhicules où la tension de bord est de 12 V et où le pôle négatif est à la carrosserie du véhicule ! Une installation sur un véhicule non-conforme (par ex. poids lourd ou autobus) peut entraîner des dysfonctionnements, des dommages ou un risque d'incendie. Veillez à ne pas endommager les câbles des systèmes de sécurité (airbags par ex., ils sont en général marqués avec des repères spéciaux, des étiquettes par ex.). N'utilisez pas de témoins de contrôle pour contrôler la tension, des tensions trop élevées pourraient endommager les composants électriques. N'utilisez pas de connecteur coupant ou pinceant. Soudez toutes les connections de câbles. Isolez les points de soudure avec des flexibles contractiles ou du ruban isolant. Insérez les rondelles dentées sur les connections de masse de la carrosserie. Retirez la peinture et autres salissures si nécessaire. Protégez ensuite les endroits nus contre la corrosion. N'utilisez que les pièces d'origine fournies avec l'appareil afin de garantir un montage parfait. L'utilisation de pièces non autorisées peut entraîner des dysfonctionnements.

Ne montez pas l'appareil à un endroit où il sera exposé à des températures élevées, à la poussière, à la saleté ou à de fortes vibrations (par ex. à une exposition directe aux rayons du soleil ou aux buses de chauffage).

Respectez les consignes de sécurité

Avant de commencer les travaux, débranche le câble de masse du pôle négatif afin d'éviter tout court-circuit! Respectez les consignes de sécurité du constructeur automobile (concernant l'alarme antivol, les airbags, le dispositif d'immobilisation du véhicule, le code antivol de l'autoradio, etc.)! Ne reliez les signaux électriques qu'à des points de connexion appropriés dans le véhicule. ! En cas de connexion directe du câble de pôle positif permanent (câble rouge) à la batterie, le fusible en place ne doit pas être éloigné à plus de 10 / 15 cm du pôle positif de la batterie. S'il était nécessaire de rallonger le câble positif, vous devez placer un fusible de 10 A supplémentaire près de la batterie (à 10 / 15 cm maxi). Si vous ne respectez pas cette consigne le câble risque de fondre !

www.vdodayton.com

Distribution: Siemens VDO Trading GmbH, Kruppstraße 105 D-60388 Frankfurt am Main
