Type de produit	Ferme-porte
Marque	Yale
Modèle	4000 Series
Dimensions (L x l x H)	250 x 60 x 40 mm
Poids	1,5 kg
Alimentation	Mécanique (aucune pile requise)
Force de fermeture	EN 2-4 réglable
Angle d'ouverture max.	180°
Matériau du boîtier	Acier avec finition laquée
Couleur	Argent / Blanc (selon version)
Fonctions principales	Fermeture automatique, réglage de la vitesse de fermeture, verrouillage en position ouverte
Utilisation	Portes intérieures et extérieures (poids de porte jusqu'à 80 kg)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Conforme à la norme EN 1154
Pièces détachées et réparabilité	Kit de fixation inclus. Pièces de rechange disponibles auprès du fabricant.

FOIRE AUX QUESTIONS - 4000 Series Yale

Comment installer le ferme-porte Yale 4000 Series ?

Suivez le guide d'installation fourni. Fixez d'abord le boîtier sur le montant de la porte, puis le bras sur la porte. Assurez-vous que les vis sont serrées et réglez la force de fermeture selon le poids de la porte.

Puis-je régler la vitesse de fermeture ?

Oui, le modèle 4000 Series permet de régler la vitesse de fermeture via les vis de réglage situées sur le boîtier. Tournez dans le sens horaire pour ralentir, antihoraire pour accélérer.

Le ferme-porte fonctionne-t-il sans électricité ?

Oui, il est entièrement mécanique et ne nécessite aucune alimentation électrique ou pile.

Quelle est la force de fermeture recommandée pour une porte standard ?

Pour une porte intérieure légère, utilisez le réglage EN 2. Pour une porte extérieure plus lourde, réglez sur EN 3 ou 4.

Comment entretenir mon ferme-porte Yale ?

Nettoyez régulièrement avec un chiffon doux. Évitez les produits abrasifs. Vérifiez annuellement le serrage des vis et la lubrification des articulations avec de l'huile silicone.

Le ferme-porte peut-il être utilisé sur une porte coupe-feu ?

Oui, s'il est installé correctement et conforme à la norme EN 1154. Vérifiez les réglementations locales.

Que faire si la porte ne se ferme plus correctement ?

Vérifiez le réglage de la force et de la vitesse. Assurez-vous que les vis de fixation sont serrées. Si le problème persiste, contactez le service après-vente.

Puis-je bloquer la porte en position ouverte ?

Oui, la plupart des modèles 4000 Series disposent d'un dispositif de maintien en position ouverte. Tirez la porte au-delà de 90° pour l'enclencher.

Quelles sont les dimensions de montage ?

Les dimensions standard sont 250 mm de longueur, 60 mm de largeur et 40 mm de hauteur. L'entraxe des trous de fixation est de 220 mm.

Où trouver des pièces de rechange ?

Les pièces détachées (bras, vis, kit de fixation) sont disponibles auprès de votre revendeur Yale ou sur le site officiel.

MODE D'EMPLOI 4000 Series Yale

10305 ZINS-K892-92

Yale 4000 Series EN2-EN4 / Cierrapuertas Serie 4000 EN2-EN4

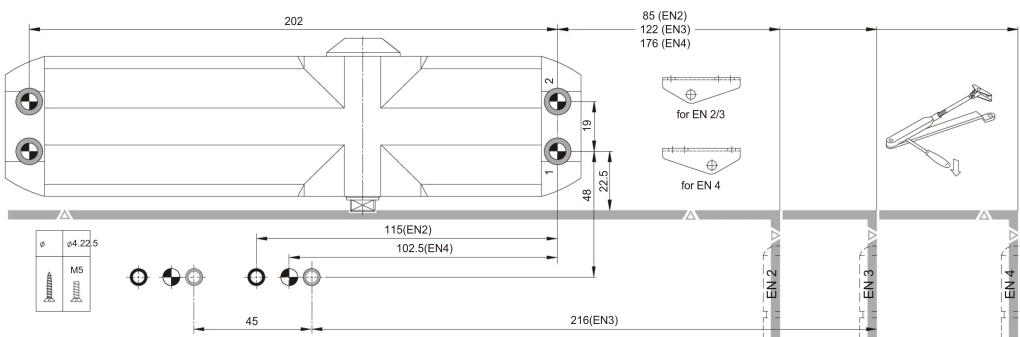

Parallel fixing on push side.

Montaje brazo paralelo.

Five technical line drawings of mechanical components, including a door, lever, and tool assembly (no text or labels)

Parallel fixing on push side.
Montaje brazo paralelo.

Power sizeFuerza	EN3
Max. Door widthAncho de puerta Max	950mm
Max. Door openingAngulo de apertura Max	160°

IMPORTANT INSTALLATION NOTES:
PUNTOS A REVISAR:

Yale 4000 Series EN2-EN4 / Cierrapuertas Serie 4000 EN2-EN4
