Marque	Biltema
Modèle	CD 16
Type de produit	Visseuse électrique sans fil
Catégorie	Visseuse
Dimensions (L x l x h)	Environ 20 x 6 x 18 cm
Poids	Environ 1,2 kg
Alimentation	Batterie lithium-ion 12 V
Type de mandrin	Mandrin auto-serrant 10 mm
Vitesse à vide	0-600 tr/min
Couple maximal	30 Nm
Nombre de rapports	1
Fonctions principales	Vissage et dévissage, perçage dans bois et métaux tendres
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants
Sécurité	Port de lunettes de protection recommandé, débrancher la batterie avant entretien
Pièces détachées et réparabilité	Batterie et chargeur disponibles séparément, mandrin remplaçable
Informations générales	Utilisation domestique et bricolage léger

FOIRE AUX QUESTIONS - CD 16 Biltema

Comment changer la batterie de la visseuse Biltema CD 16 ?

Appuyez sur le bouton de déverrouillage de la batterie situé à la base de la poignée, puis tirez la batterie vers le bas pour la retirer. Insérez la batterie chargée en l'enclenchant jusqu'au clic.

Quelle est la capacité de la batterie de la CD 16 ?

La batterie lithium-ion fournie avec la visseuse a une capacité de 1,5 Ah. Un modèle de 2,0 Ah est disponible en option.

Comment inverser le sens de rotation de la visseuse ?

Utilisez le sélecteur de sens situé au-dessus de la gâchette. Poussez-le vers la gauche pour visser (rotation horaire) et vers la droite pour dévisser (rotation antihoraire).

Le mandrin semble bloqué, que faire ?

Assurez-vous que la visseuse est éteinte. Tournez la bague du mandrin dans le sens antihoraire pour desserrer. Si toujours bloqué, appliquez un léger lubrifiant (WD-40) et tournez doucement.

Puis-je utiliser la visseuse CD 16 pour percer du béton ?

Non, cette visseuse est conçue pour le vissage et le perçage dans le bois, le plastique et les métaux tendres. Pour le béton, utilisez une perceuse à percussion.

Comment entretenir la visseuse Biltema CD 16 ?

Nettoyez régulièrement la visseuse avec un chiffon sec. Évitez l'eau et les solvants. Vérifiez que les fentes de ventilation ne sont pas obstruées. Rangez-la dans un endroit sec.

La visseuse ne démarre plus, que vérifier ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Si le problème persiste, vérifiez le fusible thermique interne (nécessite démontage par un professionnel).

Quels accessoires sont compatibles avec la CD 16 ?

Tous les embouts de vissage et forets avec queue hexagonale de 6,35 mm (1/4 de pouce) sont compatibles. Le mandrin accepte des forets jusqu'à 10 mm de diamètre.

Comment régler le couple de serrage ?

La visseuse CD 16 n'a pas de réglage de couple électronique. Utilisez la butée mécanique située derrière le mandrin pour visser à une profondeur prédéfinie.

Où trouver la notice originale de la visseuse CD 16 ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com en recherchant 'Biltema CD 16'.

MODE D'EMPLOI CD 16 Biltema

CORDLESS DRILL DRIVER CD 16

BORR- OCH SKRUVDRAGARE CD 16

DRILL OG SKRUTREKKER CD 16

PORAKONE JA RUUVINVÄÄNNIN CD 16

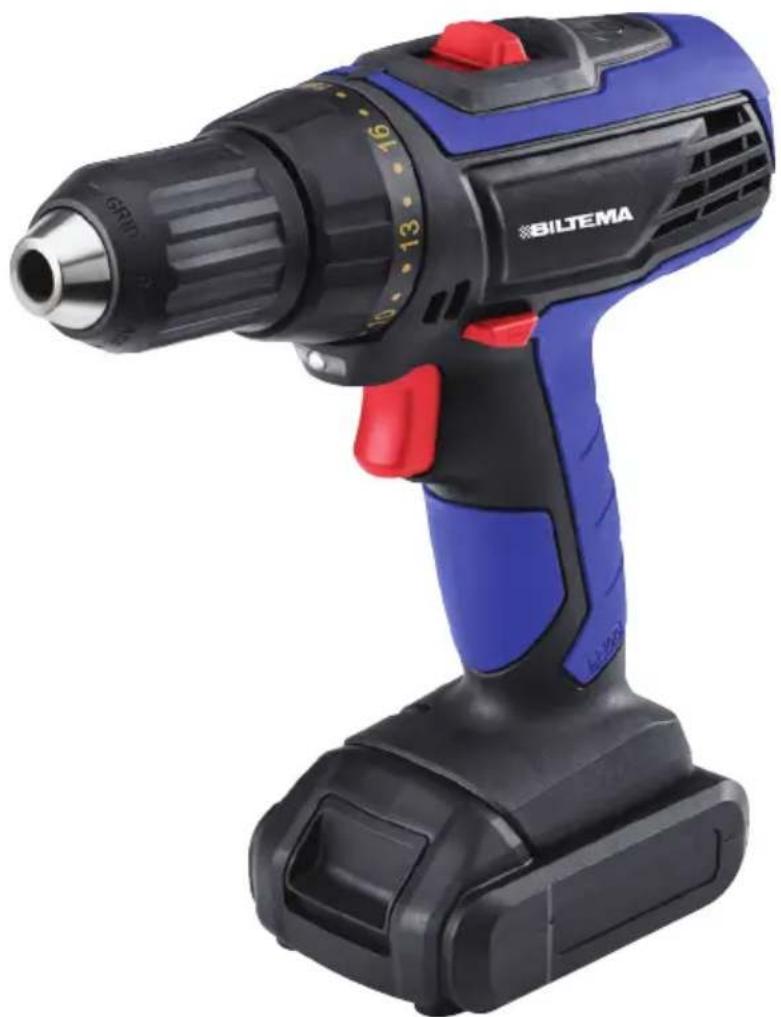

Blue and black Biltema electric drill put tool with red handle (no visible text or symbols)

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importer: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iitaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importer: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

EC-DECLARATION OF CONFORMITY

BILTEMA

GARNISONSGATAN 26

S-254 66 HELSINGBORG

SWEDEN

INTYGAR ATT KONSTRUKTION OCH TILLVERKNING AV DENNA PRODUKT

ÖVERENSSTÄMMER MED FÖLJANDE DIREKTIV ^1 OCH STANDARDER ^2

BEKREFTER AT KONSTRUKSJON OG PRODUKSJON AV DETTA PRODUKTET ER I SAMSVAR MED FÖLGENDE DIREKTIVER ^1 OG STANDARDER ^2

TODISTAA ETTÄ TÄMÄN TUOTTEEN RAKENNE JA VALMISTUS

OVAT SEURAAVIEN DIREKTIIVIEN ^1 JA STANDARDIEN ^2 MUKAISIA

BEKRÆFTER AT KONSTRUKTION OG FREMSTILLING AF DETTE PRODUKT

OVERENSSTEMMER MED FÖLGENDE DIREKTIVER ^1 OG STANDARDER ^2

DECLARES THAT DESIGN AND MANUFACTURING OF THIS PRODUCT COMPLIES WITH THE FOLLOWING DIRECTIVES ^1 AND STANDARDS ^2

1. 2006/42/EC 2004/108/EC 2011/65/EU

2. EN 60745-1:2009+A11

EN 60745-2-2:2010

EN 55014-2:1997+A1+A2

EN 61000-3-3:2008

EN 60745-2-1:2010

EN 55014-1:2006+A1+A2

EN 61000-3-2:2006+A1+A2

Charger:

EN 60335-1:2012

EN 62233:2008

EN61000-3-3:2008

EN 6100-3-2:2006+A1:2009+A2:2009

EN 60335-2-29:2004+A2:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

PRODUCT NAME:

BORR- OCH SKRUVDRAGARE CD 16

DRILL OG SKRUTREKKER CD 16

PORAKONE JA RUUVINVÄÄNNIN CD 16

BORE- OG SKRUEMASKINE CD 16

CORDLESS DRILL DRIVER CD 16

ARTIKELNUMMER/ARTIKKELNUMMER/TUOTENUMERO/PRODUCT NUMBER:

17-730

THE CE-MARK WAS AFFIXED IN:

14

HELSINGBORG 2014-10-23

Staffan Ecklein

PRODUCT MANAGER

BORR- OCH SKRUVDRAGARE CD 16

INNEHÅLL

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. INSTALLATION OCH MONTERING
7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER
8. HANDHAVANDE
9. TRANSPORT & FÖRVARING
10. SERVICE OCH UNDERHÅLL
11. MILJÖ

1. INTRODUKTION

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Tekniska data
Art.nr.: 17-730
Modell: CD 16
Batteri:....Li-Ion 16 V
Batterikapacitet:....1,5 Ah
Varvtal (obelastad):....0-400/0-1300 rpm
Max. vridmoment:....20 Nm
Snabbchuck:....1,5-10 mm

Ljudtryck (LPA)

Mätmetod:....EN ISO 3744 + EN ISO 11203

Uppmätt ljudtryck (LPA): .....65 dB(A)

Osäkerhet K (LPA): .....3 dB(A)

Garanterat ljudtryck (LPA): . . . .68 dB(A)

Ljudeffekt (LWA)

Mätmetod:....EN ISO 3744

Uppmätt ljudeffekt (LWA): ....76 dB(A)

Osäkerhet (KWA): .....3 dB(A)

Garanterad ljudnivå (LWA): . . . .79 dB(A)

Vibrationer

Mätmetod:....EN ISO 60745-1

handtag: 2,426 m/s²

Osäkerhet K:....1,5 m/s²

Vikt:....1,4 kg

Batteriladdare

Ingående spänning AC: .....230 V \~ 50 Hz

Utgående spänning DC: .....17 V

Laddström: 2 A

Laddningstid: ....1 tim. (max.)

Isolationsklass:....II

Vikt: 0,25 kg

3. ANVÄNDNINGSOMRÅDE

Borr/skruvdragaren är avsedd till borrning i trä, plast och stål samt för skruvdragning.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva och brandfarliga vätskor eller gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.
• Använd alltid skyddsutrustning såsom hörselskydd och skyddsglasögon.

4.3 Användning och skötsel av maskiner

1. Kontrollera att alla skydd sitter på plats och är i god funktion.
2. Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
3. Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

4. Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

5. Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.

6. Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
7. Överskrid inte maskinens kapacitet.
8. Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
9. Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
10. Rengör maskinen efter användning och serva den regelbundet.
11. Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.
12. Lämna aldrig en maskin obevakad då motorn är igång.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte ska utföras av behörig elektriker.

4.5 Batterisäkerhet

• Maskinens batteri får endast laddas med hjälp av medföljande batteriladdare. En batteriladdare som är lämplig för en typ av batteri kan innebära risk för brand vid användning i samband med en annan typ av batteri.
• Den medföljande batteriladdaren är endast avsedd för laddning av medföljande batteri. För att förhindra risken för brand och

explosion får den ej användas för laddning av några andra produkter.

• För att förhindra risken för explosion, kortslut ej batteriet, samt skydda det från värme, direkt solljus eller öppen eld.
• Om batteriet skadas, kan batterisyra läcka ut från batteriet. Om batterisyran kommer i kontakt med huden, skölj omedelbart ytan med vatten, eftersom batterisyran kan orsaka irritation och brännskador. Om batterisyran kommer i kontakt med ögonen så måste du söka läkarvård.

• Försök ej att reparera eller att plocka isär batteriet. Felaktig montering kan orsaka elchock, kan göra batteriet strömförande eller orsaka brand.

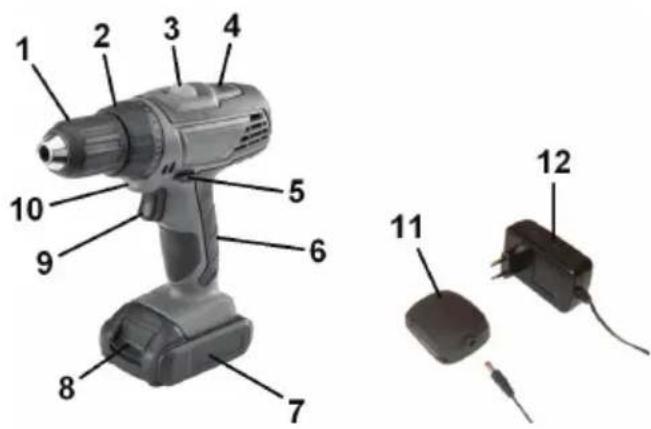

• ÖVERSIKTSBILD


1. Snabbchuck
2. Moment- och funktionsväljare
3. Växelväljare
4. Batteriindikator
5. Rotationsväljare
6. Handtag
7. Batteri
8. låsknapp
9. Strömbrytare
10. LED belysning
11. Laddningsdocka
12. Batteriladdare

6. INSTALLATION OCH MONTERING

Vid uppackning, kontrollera att väska, skruvdragarenhet, batteriladdare och batteri inte skadats i transporten. Ladda batteriet fullt enligt instruktionerna i kapitel 8.

Förpackningen innehåller följande:

Borr- och skruvdragare	1st
Batteriladdare	1st
Laddningsdocka	1st
Borr 1,5–10 mm	8st
Bits	8st

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

7.1 Varningsymboler och skyltar på maskinen

[ Symbolerna ska vara samma som används till rating lables]

Läs bruksanvisningen innan maskinen används.

Utsätt inte batteriet för en temperatur överstigande 50°C.

Elda inte upp batteripaketet, det kan explodera.

Dubbelisolering

Batteriladdaren är dubbelisolerad. Eventuell reparation får enbart utföras av auktoriserad personal.

Skyddsglasögon symbol

Risk för kringflygande föremål – Använd skyddsglasögon.

Endast för inomhusbruk (Batteriladdaren)

7.2 Risker vid användning av en borrmaskin

• Risk för kringflygande föremål - använd skyddsglasögon.
• Risk för damm. Vissa typer av arbete, exempelvis slipning, kan alstra damm och färgstoft som är skadligt mot lungor och kan vara cancerframkallande. Använd munskydd i förekommande fall. Borra eller slipa aldrig i magnesium eller asbest.
• Risk för hörselskador. Använd hörselskydd vid hög ljudnivå.
• Risk för skärskador. Använd skyddshandskar vid byte av verktyg.
• Risk för brännskada. Vid vissa typer av arbete, exempelvis borrning i metall, alstras värme. Använd skyddshandskar för att undvika skada.
• Risk för elstöt. Använd aldrig en elmaskin om den eller dess kabel varit utsatt för regn eller väta.
• Risk för vibrationsskador. Om personer med störningar i blodomloppet för ofta utsätts för vibrationer, kan skador på nervsystemet eller blodkärlen uppträda. Du kan minska vibrationerna genom att använda varma och kraftiga arbetshandskar och förkorta arbetstiden (lägga in flera långa pauser). Uppsök läkare om fingrarna svullnar, om du känner dig dålig eller tappar känseln i fingrarna.

8. HANDHAVANDE

8.1 Batteriladdare (12)

OBS!

Använd endast den medföljande laddaren och ett fullt kompatibelt batteri då motorn annars riskerar att brännas sönder eller få nedsatt effekt.

Ett nytt batteri får full kapacitet då det laddats och urladdats fem gånger.

a. Kontrollera att batteriladdaren och dess elkabel är hela.
b. Koppla ihop batteriladdaren (12) med laddningsdockan (11)
c. Anslut laddarens stickpropp till ett jordat eluttag. Laddningslampan på batteriladdare (12) lyser då grönt.
d. Kontrollera att batteriets (7) poler överensstämmer med laddningsdockan (11). Sätt sedan i batteriet för att starta laddningen. När batteriet laddas lyser laddningslampan rött.

OBS!

• Om inte batteriet använts på ett tag, ladda och ladda ur batteriet 2-3 gånger för att återställa batteriet.
• Om batteriets brukstid efter fulladdning är anmärkningsvärt kort, så kan batteriet vara i slutet av sin livscykel - byt i sådana fall ut batteriet omgående.
• Var noggrann med att undvika kortslutning av batteripoler eller bleck. Kortslutning av batteri kan orsaka brand eller explosion och leda till allvarlig personskada.
• Ladda inte upp batteriet flera gånger i rad utan låt det laddas ur mellan laddningarna. Batteriet kan annars överhettas, varvid kapacitet och livslängd minskar.

Laddningsindikering

Grön laddningslampa:

Inget batteri anslutet, eller anslutet batteri full-laddat

Röd laddnigslampa:

Batteriet laddas

8.2 Batteri (7)

Montera batteriet (7) i borr/skruvdragaren:

a. Ställ rotationsväljaren (5) nolläge (låst). Var uppmärksam på batteriets polaritet.
b. Tryck in det laddade batteriet (7) i maskinens handtagsfäste tills dess låsknappen (8) låser batteriet.

Lossa batteriet från borr/skruvdragaren:

a. Tryck in och håll låsknappen (8) intryckt och drag sedan försiktigt ut batteriet (7) från handtaget.

8.3 Strömbrytarens (9) funktion

Strömbrytaren (9) fungerar både som varvtalsregulator och broms. Ju längre den steglösa strömbrytaren trycks in, desto snabbare roterar motorn. Genom att reglera trycket på strömbrytaren får du full kontroll över rotationshasstigheten - från stillastående till snabb rotation. Då strömbrytaren släpps, bromsar motorn omedelbart borrets rotation.

8.4 Växelväljarens (3) funktion

OBS!

Snabbchucken (1) får ej röra sig (rotera) vid byte av växel.

Maskinen har två utväxlingar som kan väljas med hjälp av växelväljaren (3).

1; låg växel:

Låg rotationshastighet, hög styrka. Används vid skruvdragning och borning i hårda material såsom stål och betong.

2; hög växel:

Hög rotationshastighet, låg styrka. Används vid borrning i mjuka material.

8.5 Rotationsväljarens (5) funktion

OBS!

Snabbchucken (1) får ej röra sig (rotera) vid byte av rotationsriktning. Tryck in rotationsväljaren (5) för att välja rotation.

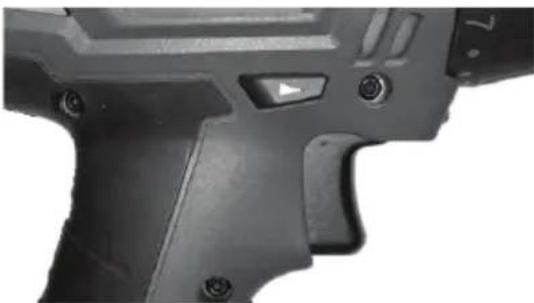

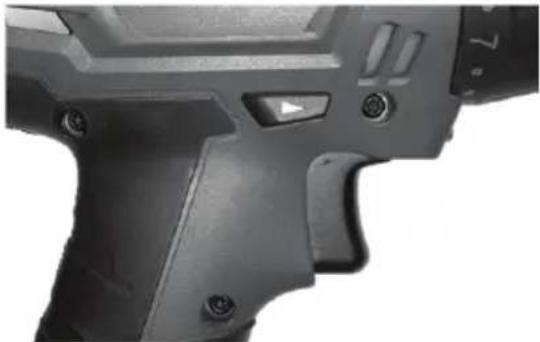

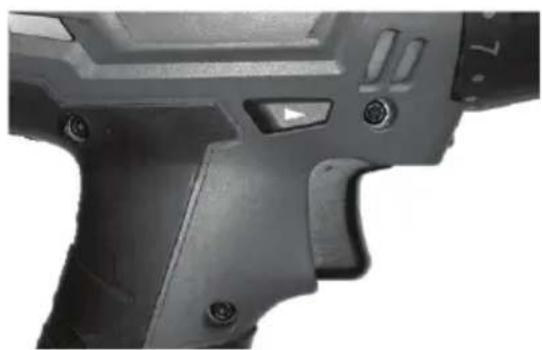

Läge R :

Chicken roterar åt höger, medsols.

Close-up of a black mechanical component with mounting holes and a play button (no visible text or symbols)

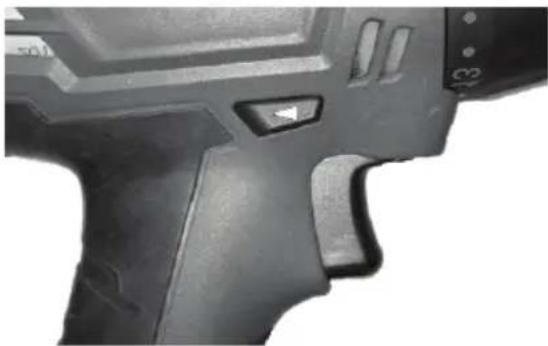

Läge L :

Chicken roterar åt vänster, motsols.

Close-up of a black mechanical component with a play button and control buttons (no visible text or symbols)

Neutral:

Skruvdragaren är låst för användning.

8.6 SNABBCHUCKENS (1) FUNKTION

Maskinen är försedd med en snabbchuck (1) för snabba och enkla byten av borr eller bits. Var noggrann med att lossa batteriet eller att ställa rotationsväljaren (5) i låst (neutralt) läge innan byte.

Montering av borr eller bits

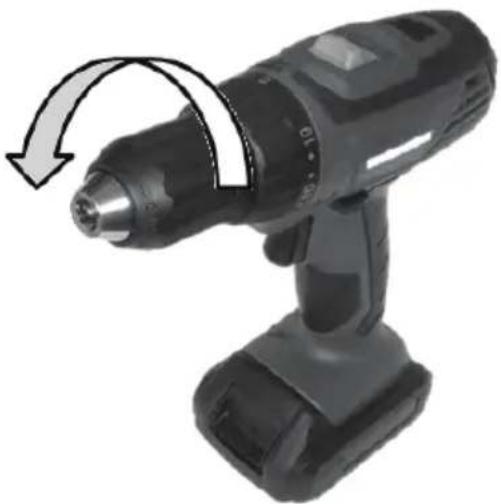

a. Öppna snabbchucken (1) genom att vrida den motsols.

Close-up of a black electric drill bit with a curved arrow indicating rotation (no text or symbols visible)

b. Placera sedan borret eller bitset i snabbchucken (1).
c. Vrid snabbchoken (1) medsols enligt bild nedan tills dess låsljudet (ett klickande) slutar. Detta låser automatiskt snabbchucken. För att ta loss bitset eller borret, öppna chucken enligt beskrivning ovan.

Close-up of a black electric drill bit with a curved arrow indicating motion (no text or symbols visible)

Varning!

Verktyget kan vara varmt efter användning. Använd handskar vid byte av borr eller bits.

8.7 Moment- och funktionsväljarens (2) funktion

- Skruvläge: Maskinen kan med hjälp av moment- och funktionsväljaren (2) ställas in för skruvdragning i 19 olika moment. Välj ett lågt värde när du arbetar med små skruvar eller mjuka material och ett högt värde när du arbetar med stora skruvar eller med hårda material. Förutom de 19 momentlägena för skruvdragning väljer du även borrläge med hjälp av moment- och

funktionsväljaren (2).

- Borrläge: Ställ moment- och funktionsväljaren (2) i borrläge, symboliserat av en borrikon. Detta läge är avsett för borrning i trä, metall, plast eller liknande mjuka material.

OBS!

Om ett borr fastnar i materialet vid användning, släpp då genast strömbrytaren och lossa borret. Om borret sitter fastkilat då motorn går riskerar du att motorn överhettas och i värsta fall kan den brännas sönder.

8.8 LED-belysning

LED-belysningen tänds automatiskt när strömbrytaren (9) tryck in och slocknar när strömbrytaren släpps.

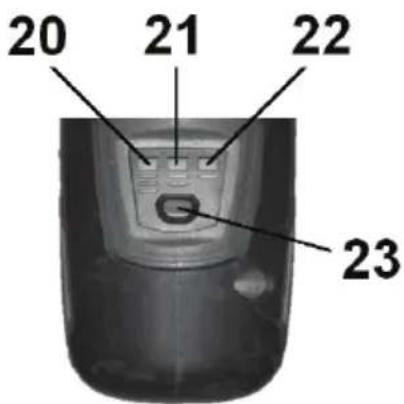

8.9 Indikering för återstående driftstid (4)

Indikeringen visar hur urladdat batteriet är. Tryck in knappen (23) så tänds indikeringslam-porna.

3 lampor lyser – Batteriet är fulladdat

2 lampor lyser – Batteriet kan användas ett tag till innan det behöver laddas upp

1 lampa lyser – Batteriet behöver laddas upp

8.10 Borrning

Varning!

Verktyget kan vara varmt efter användning. Använd handskar vid byte av borr.

a. Kontrollera att skruvdragaren är hel och att batteriet är laddat.
b. Välj lämpligt borr beroende på det arbete som skall utföras: Träborr vid borrning i trä.

Snabbstålsborr vid borrning i plast och metall.

c. Kontrollera att borret är helt och vasst och montera sedan.
d. Välj växel beroende på vilket material som det skall borras i.
e. Tryck rotationsväljaren (5) till läge R.
f. Tryck in strömbrytaren (9) och börja borra. Vid borrning i metall, gör först ett märke med en körnare och kyl sedan borret med lämpligt kylmedel.
g. Efter avslutat arbete, tryck in rotationsväljaren (5) till neutralläge. Avlägsna batteriet och borret, rengör därefter skruvdragaren med en torr trasa.

OBS!

Om maskinen stannar eller hackar beror detta oftast på överbelastning. Släpp omedelbart strömbrytaren, annars riskerar du att skada maskinen eller dig själv.

8.11 Skruvdragning

a. Kontrollera att skruvdragaren är hel och att batteriet laddat.
b. Välj lämpligt skruvbits och kontrollera att det är helt. Montera skruvbitsen i snabbchoken (1).
c. Sätt växelväljaren (3) i läge 1 (låg hastighet).
d. Välj rotationsriktning med rotationsväljaren (5).
e. Välj lämpligt vridmoment med moment- och funktionsväljaren (2).
f. Efter avslutat arbete, tryck in rotationsväljaren (5) till neutralläge. Avlägsna batteriet och skruvbitset, rengör därefter skruvdragaren med en torr trasa.

9. TRANSPORT OCH FÖRVARING

Vid längre tids förvaring så:

Ladda upp batteriet fullt.

Rengör maskinen och batteriladdaren.

Förvara maskinen på en torr och frostfri plats, ej över +40 °C, oåtkomligt för barn och andra obehöriga.

10. SERVICE OCH UNDERHÅLL Varning!

Ställ rotationsväljaren (5) i neutralläge och avlägsna batteriet innan service eller underhåll påbörjas.

10.1 Service

Om maskinen är i behov av reparation, lämna den till en behörig serviceman. För att garantera verktygets säkerhet, använd endast originaldelar.

10.2 Dagligt underhåll efter avslutat arbete

Avlägsna damm och smuts från skruvdragarens och batteriladdarens ventilationsöppningar.

Rengör maskinen med en mjuk torr trasa. Om maskinen är mycket nedsmutsad, så kan trasan fuktas i tvållösning.

OBS!

Använd aldrig några kemikalier, eftersom de kan skada maskinens ytterhölje.

10.3 PROBLEMLÖSNING

PROBLEM	MÖJLIG ORSAK	LÖSNING
Motorn startar inte.	1. Batteriet är ej korrekt monterat.2. Batteriet är helt urladdat.3. Rotationsväljaren är i neutralläge.	1. Kontrollera och montera batteriet.2. Ladda batteriet.3. Ställ in önskad rotationsriktning.
Motorn går ojämnt.	1. Batteriet är urladdat2. Batteriet är utslitet och har nedsatt funktion.3. Verktyget är överbelastat.	1. Ladda batteriet.2. Byt ut batteriet.3. Släpp strömbrytaren och låt verktyget vila. Försök att använda mindre kraft och växla eventuellt ned.

11. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

DRILL OG SKRUTREKKER CD 16

INNHOLD

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON OG MONTERING
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÄNDTERING
9. TRANSPORT OG OPPBEVARING
10. SERVICE OG VEDLIKEHOLD
11. MILJ∅

1. INTRODUKSJON

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen, om sikkerhetsrisikoer med mer. Alle operatører oppfordres til å lese bruksanvisningen før bruk og legge spesielt merke til følgende advarsler:

ADVARSEL!

Fare for alvorlig ulykke.

OBS!

Fare for mindre person- eller maskinskade.

Vi forbeholder oss retten til at enkelte il- lustrasjoner og beskrivelser ikke alltid er i overensstemmelse med maskinen. Eksempler på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og betjeningsdetaljer.

Oppbevar bruksanvisningen på et sikkert sted i nærheten av maskinen. Ved eventuelt videresalg må bruksanvisningen leveres sammen med maskinen.

2. TEKNISKE DATA

Tekniske data

Art. nr.: 17-730
Modell: CD 16
Batteri:....Li-Ion 16 V
Batterikapasitet:....1,5 Ah
Turtall (uten belastning): .....0–400 / 0–1300 r/min
Maks. moment:....20 Nm
Hurtigchuck:....1,5-10 mm

Lydtrykk (LPA)

Målemetode:....EN ISO 3744 + EN ISO 11203

Målt lydtrykk (LPA):....65 dB(A)

Usikkerhet K (LPA):....3 dB(A)

Garantert lydtrykk (LPA): .....68 dB(A)

Lydeffekt (LWA)

Målemetode:....EN ISO 3744
Målt lydeffekt (LWA):....76 dB(A)
Usikkerhet (KWA):....3 dB(A)
Garantert lydnivå (LWA):.....79 dB(A)

Vibrasjoner

Målemetode:....EN ISO 60745-1
håndtak: 2,426 m/s²
Usikkerhet K:....1,5 m/s²
Vekt: 1,4 kg

Batterilader

Spenning inn AC: .....230 V \~ 50 Hz
Spenning ut DC: .....17 V
Ladestrøm:....2 A
Ladetid:....1 time. (maks.)
Isolasjonsklasse:....II
Vekt: 0,25 kg

3. BRUKSOMRÅDE

Drill/skrutrekker

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.
• Bruk alltid verneutstyr så som: Hørselvern, Vernebriller.

4.3 Bruk og stell av maskiner

1. Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
2. Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
3. Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.
4. Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
5. Bruk kun anbefalte verktøy, tilbehør og reservedeler.
6. Bruk maskinen kun på tiltenkt bruksområde.

Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.

1. Overskrid ikke maskinens kapasitet.
2. Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren.
3. Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
4. Rengjør maskinen etter bruk og foreta jevnlig service.
5. Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn.
6. Gå aldri fra en maskin ubevoktet när motoren er i gang.

4.4 Elsikkerhet

• Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette.
• Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter.
• Eventuell skjøtekabel skal ikke være rullet opp på en trommel. Dra ut hele kabelen fra kabeltrommelen.
• Bruk kun korrekt dimensjonerte skjøte-kabler med tanke på lengde og kabeltverr-snitt i forhold til uttatt strømstyrke.
• Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk.
• Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet.
• Maskinen er dobbeltisolert og må ikke jordes. Reparasjon av elektriske deler skal kun utføres av elektriker

4.5 Batterisikkerhet

• Maskinens batteri skal lades kun ved bruk av medfølgende batterilader. En batterilader som er egnet for en type batteri, kan innebære risiko for brann ved bruk sammen med en annen type batteri.
• Den medfølgende batteriladeren er beregnet kun for lading av medfølgende batteri. For at risiko for brann og eksplosjon skal forhindres, må den ikke brukes for lading av noen andre produkter.
• For å forhindre risiko for eksplosjon, kortslutt ikke batteriet, og beskytt det mot varme, direkte sollys og åpen ild.
  • Dersom batteriet skades, kan batterisyre

lekke ut fra batteriet. Om batterisyren kommer i kontakt med huden, skyll straks flaten med vann, fordi den kan forårsake irritasjon og brannskader. Om syren kommer i kontakt med øynene, må du oppsøke lege.

- Prøv ikke å reparere batteriet eller ta det fra hverandre. Feil montering kan forårsake elektrisk støt, gjøre batteriet strømførende eller forårsake brann.

1. OVERSIKTSBILDE


1. Hurtigchuck
2. Moment- og funksjonsvelger
3. Girvelger
4. Batteriindikator
5. Rotasjonsvelger
6. Håndtak
7. Batteri
8. låseknapp
9. Strømbryter
10. LED-belysning
11. Ladedokk
12. Batterilader

6. INSTALLASJON OG MONTERING

Ved utpakking må du kontrollere at koffert, skrutrekkerenhet, batterilader og batteri ikke har blitt skadet i transporten. Lad batteriet helt opp i samsvar med instruksjonene i kapittel 8.

Pakken inneholder følgende:

Drill og skrutrekker	1 stk
Batterilader	1 stk
Ladedokk	1 stk
Bor 1,5–10 mm	8 stk
Bits	8 stk

7. SPESIELLE

SIKKERHETSFORSKRIFTER

7.1 Varselsymboler og skilt på maskinen

[ Symbolerna ska vara samma som används till rating lables]

Les bruksanvisningen før maskinen tas i bruk.

Ikke utsett batteriet for temperaturer over 50 °C.

Ikke brenn opp batteripakken, den kan eksplo- dere.

Dobbeltisolering

Batteriladeren er dobbeltisolert. Eventuell reparasjon må kun utføres av autorisert personell.

Vernebrillesymbol

Risiko for at gjenstander slynges rundt, bruk vernebriller.

Kun for innendørs bruk (batteriladeren).

7.2 Risikoer ved bruk av en boremaskin

• Risiko for at gjenstander slynges rundt, bruk vernebriller.
• Risiko for støv. Enkelte former for arbeid, for eksempel sliping, kan danne støv og fargestoffer som kan skade lungene og som kan virke kreftfremkallende. Bruk maske ved behov. Du må aldri bore eller slipe magnesium eller asbest.
• Risiko for hørselskade. Bruk hørselvern ved høyt lydnivå.
• Risiko for kuttskader. Bruk arbeidshansker ved bytte av verktøy.
• Risiko for brannskade. Ved enkelte arbeid-soppgaver, for eksempel boring i metall, dannes det varme. Bruk arbeidshansker for å unngå skader.
• Risiko for elektrisk støt. Du må aldri bruke en elektrisk maskin hvis den eller kabelen har vært utsatt for regn eller væte.
• Risiko for vibrasjonsskader. Hvis personer med forstyrrelser i blodsirkulasjonen utsettes for vibrasjoner for ofte, kan det oppstå skader på nervesystem eller blodkar. Du kan redusere vibrasjonene ved å bruke varme og kraftige arbeidshansker og forkorte arbeidstiden (legge inn flere lange pauser). Oppsøk lege hvis fingrene svulmer opp, hvis du føler deg dårlig eller hvis du mister følelsen i fingrene.

8. HÄNDTERING

8.1 Batterilader (12)

OBS! Bruk kun batteriladeren som medfølger og et helt kompatibelt batteri, ellers risikerer du at motoren brenner opp eller får nedsatt effekt.

Nytt batteri får full kapasitet etter å ha blitt ladet opp og blitt utladet fem ganger.

a. Kontroller at batteriladeren og strømledningen er hele.
b. Koble batteriladeren (12) sammen med ladedokken (11).
c. Koble laderens støpsel til et jordet strømuttak. Ladelampen på batteriladeren (12) lyser grønt.
d. Kontroller at batteriets (7) poler stemmer med ladedokken (11). Sett deretter inn batteriet for å starte ladingen. Ladelampen lyser rødt mens batteriet lades.

OBS!

• Hvis batteriet ikke har blitt brukt på en stund, bør du lade opp batteriet og lade det ut 2–3 ganger for å tilbakestille det.
• Hvis batteriets brukstid etter full-lading er unormalt kort, kan batteriets levetid være ute. Slike batteriet må byttes ut umiddelbart.
• Unngå å kortslutte batteripoler eller metall. Hvis batteriet kortsluttes, kan det forår-sake brann eller eksplosjon og alvorlige personskader.
• Ikke lad opp batteriet flere ganger etter hverandre, men da det lades ut mellom oppladingene. Hvis ikke kan batteriet overopphetes, noe som reduserer batteriets kapasitet og levetid.

Ladeindikator Grønn ladelampe:

Batteri er ikke tilkoblet, eller tilkoblet batteri er full-ladet.

Rød ladelampe:

Batteriet lades

8.2 Batteri (7)

Monter batteriet (7) i drillen/skrutrekkeren:

a. Still rotasjonsvelgeren (5) i nullstilling (låst). Legg merke til batteriets polaritet.
b. Trykk inn det oppladede batteriet (7) i festet i maskinens håndtak til låseknappen (8) låser batteriet.

Løsne batteriet fra drillen/skrutrekkeren:

a. Trykk og hold inne låseknappen (8), og trekk deretter batteriet (7) forsiktig ut av håndtaket.

8.3 Strømbryterens (9) funksjon

Strømbryteren (9) fungerer både som turtallsregulator og bremse. Jo lenger den trinnløse strømbryteren trykkes inn, desto raskere roterer motoren. Ved å regulere trykket på strømbryteren får du full kontroll over rotasjonshastigheten, fra stillestående til hurtig rotasjon. Når strømbryteren slippes, bremser motoren umiddelbart borets rotasjon.

8.4 Girvelgerens (3) funksjon

OBS!

Hurtigchucken (1) må ikke bevege seg (rotere) ved bytte av veksel.

Maskinen har to utvekslinger som kan velges ved hjelp av girvelgeren (3).

1 - Lav utveksling:

Lav rotasjonshastighet, høy styrke.

Brukes ved skrutrekking og boring i harde materialer som stål og betong.

2 - Høy utveksling:

Høy rotasjonshastighet, lav styrke.

Brukes ved boring i myke materialer.

8.5 Rotasjonsvelgerens (5) funksjon

OBS!

Hurtigchucken (1) må ikke bevege seg (rotere) ved bytte av rotasjonsretning. Trykk inn ro- tasjonsvelgeren (5) for å velge rotasjon.

Stilling R:

Chicken roterer mot høyre, med urviseren.

Close-up of a mechanical component with mounting holes and a play button (no visible text or symbols)

Stilling L:

Chicken roterer mot venstre, mot urviseren.

Close-up of a black mechanical component with a control knob (no visible text or symbols)

Nøytral:

Skrutrekkeren er låst og kan ikke brukes.

8.6 Hurtigchuckens (1) funksjon

Maskinen er utstyrt med en hurtigchuck (1) for raskt og enkelt skifte av bor eller bits. Fjern batteriet eller still rotasjonsvelgeren (5) til låst (nøytral) stilling før skifte.

Montering av bor eller bits

a. Åpne hurtigchucken (1) ved å vri den mot urviseren.

Close-up of a black electric drill bit with a curved arrow indicating rotation (no text or symbols visible)

b. Plasser deretter boret eller bitset i hurtig-chucken (1).

c. Vri hurtigchucken (1) med urviseren, som vist på bildet, til du hører et klikk som indikerer at den er låst. Hurtigchucken låses automatisk. Åpne chucken som beskrevet tidligere for å fjerne bitset eller boret.

Close-up of a black electric drill bit with a curved arrow indicating motion (no text or symbols visible)

Advarsel!

Verktøyet kan være varmt etter bruk. Bruk hansker når du skifter bor eller bits.

8.7 Moment- og funksjonsvelgerens (2) funksjon

- Skrutrekking: Maskinen kan stilles inn for skrutrekking i 19 ulike momenter ved hjelp av moment- og funksjonsvelgeren (2). Velg en lav verdi når du arbeider med små skruer eller mykt materiale, og høy verdi når du arbeider med store skruer eller hardt materiale. I tillegg til de 19 momentinnstillingene for skrutrekking velger du også boreinnstilling ved hjelp av moment- og funksjonsvelgeren (2).

- Boring: Sett moment- og funksjonsvelgeren (2) til boring, merket med et borikon. Denne stillingen brukes ved boring i tre, metall, plast eller andre myke materialer.

OBS! Hvis boret setter seg fast i materialet under bruk, må du umiddelbart slippe strømbryteren og løsne boret. Hvis boret sitter fast mens motoren går, risikerer du at motoren overopphetes og i verste fall brenner i stykker.

8.8 LED-belysning

LED-belysningen tennes automatisk når strømbryteren (9) trykkes inn, og den slukkes automatisk når strømbryteren slippes.

8.9 Indikator for resterende driftstid (4)

Indikatoren viser hvor utladet batteriet er. Trykk inn knappen (23) for å tenne indikatorlysene.

3 lamper lyser – Batteriet er full-ladet
2 lamper lyser – Batteriet kan brukes en stund til før det må lades opp
1 lampe lyser – Batteriet må lades opp

8.10 BORING

Advarsel!

Verktøyet kan være varmt etter bruk. Bruk hansker når du skifter bor.

a. Kontroller at skrutrekkeren er hel og at batteriet er oppladet.
b. Velg egnet bor til arbeidet som skal utføres: Trebor ved boring i tre. Hurtigstålbor ved boring i plast og metall.
c. Kontroller at boret er helt og skarpt, og monter det.
d. Velg gir avhengig av hvilket materiale du skal bore i.
e. Trykk rotasjonsvelgeren (5) til R.
f. Trykk inn strømbryteren (9), og begynn å bore. Ved boring i metall bør du først lage et merke med en kjørner. Avkjøl deretter boret med egnet kjølemiddel.
g. Trykk rotasjonsvelgeren (5) til nøytral stilling når arbeidet er avsluttet. Fjern batteriet og boret, og rengjør skrutrekkeren med en tørr klut.

OBS!

Hvis maskinen stopper eller hakker, skyldes det oftest overbelastning. Slipp strømbryteren umiddelbart for å unngå å skade maskinen eller deg selv.

8.11 Skrutrekking

a. Kontroller at skrutrekkeren er hel og at batteriet er oppladet.
b. Velg egnet skrubits, og kontroller at det er helt. Monter skrubitset i hurtigchucken (1).
c. Sett girvelgeren (1) i stilling 1 (lav hastighet).
d. Velg rotasjonsretning med rotasjonsvelge- ren (5).
e. Velg egnet moment med moment- og funksjonsvelgeren (2).
f. Trykk rotasjonsvelgeren (5) til nøytral stilling når arbeidet er avsluttet. Fjern batteriet og bitset, og rengjør skrutrekkeren med en tørr klut.

9. TRANSPORT OG OPPBEVARING

Ved lengre oppbevaring:

Lad batteriet helt opp.

Rengjør maskinen og batteriladeren.

Oppbevar maskinen tørt og frostfritt, ikke over +40 °C, utilgjengelig for barn og andre uvedkommende.

10. SERVICE OG VEDLIKEHOLD

Advarsel! Sett rotasjonsvelgeren (5) i nøytral stilling og fjern batteriet før service eller vedlikehold.

10.1 Service

Lever maskinen til autorisert servicepersonell hvis det er behov for reparasjon. Bruk kun originaldeler for å garantere verktøyets sikkerhet.

10.2 Daglig vedlikehold etter avsluttet arbeid

Fjern støv og smuss fra skrutrekkeren og batteriladerens ventilasjonsåpninger.

Rengjør maskinen med en myk og tørr klut.

Kluten kan fuktes i såpevann hvis maskinen er veldig skitten.

OBS! Du må aldri bruke kjemikalier ved rengjøring – det kan skade maskinens ytterdeksel.

10.3 Problemlösing

PROBLEM	MULIG ÅRSAK	L∅SNING
Motoren starter ikke.	1. Batteriet er feil montert.2. Batteriet er helt utladet.3. Rotasjonsvelgeren står i nøytral stilling.	1. Kontroller og monter batteriet.2. Lad batteriet.3. Veig ønsket rotasjonsretning.
Motoren går ujevnt.	1. Batteriet er utladet.2. Batteriet er utslitt og har nedsatt funksjon.3. Verktøyet er overbelastet.	1. Lad batteriet.2. Bytt ut batteriet..3. Slipp strømbryteren, og la verktøyet hvile. Bruk mindre kraft, og eventuelt et lavere gir.

11. MILJ∅

EE-avfall

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

PORAKONE JA RUUVINVÄÄNNIN CD 16

SISÄLTÖ

1. JOHDANTO
2. TEKNISET TIEDOT
3. KÄYTTÖKOHTEET
4. YLEISET TURVALLISUUSOHJEET
5. YLEISKUVA
6. KOKOAMINEN JA ASENTAMINEN
7. ERITYISET TURVALLISUUSOHJEET
8. KÄYTTÄMINEN
9. SÄILYTYS JA KULJETUS
10. HUOLTO JA KUNNOSSAPITO
11. YMPÄRISTÖ

1. JOHDANTO

Tässä ohjekirjassa annetaan tärkeää tie- toa koneen käytöstä ja siihen liittyvistä turvallisuusriskeistä ym. Kaikkia käyttäjiä kehotetaan lukemaan ohjekirja ennen tuotteen käyttämistä ja kiinnittämään erityistä huomiota seuraaviin varoituksiin:

VAROITUS!

Vakavan onnettomuuden vaara.

HUOMIO!

Lievän henkilö- tai laitevahingon vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tekniset tiedot

Tuotenro:....17-730
Malli: CD 16
Akku:....Li-ioni 16 V
Akun kapasiteetti:....1,5 Ah
Kierrosluku (kuormittamattomana): 0–400/0–1300 kierr/m
Suurin vääntömomentti: .....20 Nm
Pikaistukka:....1,5–10 mm

Äänipainetaso (LPA):

Mittausmenetelmä:....EN ISO 3744 + EN ISO 11203

Mitattu äänipainetaso (LPA): ..65 dB(A)

Epätarkkuus K (LPA): .....3 dB(A)

Taattu äänipainetaso (LPA): . . .68 dB(A)

Äänitehotaso (LWA)

Mittausmenetelmä:....EN ISO 3744
Mitattu äänitehotaso LWA: . . . .76 dB(A)
Epätarkkuus (KWA): .....3 dB(A)
Mitattu äänitehotaso (LWA): . . .79 dB(A)

Tärinä

Mittausmenetelmä:....EN ISO 60745-1
Kahva: 2,426 m/s²
Epätarkkuus K:....1,5 m/s²
Paino: 1,4 kg

Akkulaturi

Tulovirta: 230 V \~ 50 Hz
Lähtevä virta:....17 V
Latausvirta:....2 A
Latausaika:....1 tuntia. (enin-tään)
Eristysluokka:....II
Paino: 0,25 kg

3. KÄYTTÖKOHTEET

Tämä porakone ja ruuvinväännin on tarkoitettu puun, muovin ja teräksen poraamiseen sekä ruuvaamiseen.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet ja noudata kaikkia lait- teen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Pöly, roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

• Lue käyttöohje huolellisesti ennen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoi-tussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.
• Käytä aina suojavarusteita, kuten: kuulonsuojaimia, suojalaseja

4.3 Laitteiden käyttäminen ja hoitaminen

1. Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
2. Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.
3. Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran.
4. Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.
5. Käytä vain suositeltuja, varaosia ja tarvik-

keita.

1. Laitetta saa käyttää ainoastaan sen käyttö- tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
2. Älä ylitä laitteen suurinta kapasiteettia.
3. Kanna laitetta aina sen kädensijasta. Älä pidä sormea virtakatkaisimen päällä.
4. Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
5. Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
6. Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.
7. Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.

4.4 Sähköturvallisuus

• Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole suojattu kosteudelta.
• Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä kulmilta, kuumuudelta ja öljyltä.
• Jos käytät jatkojohtoa, se ei saa olla rullattuna. Poista koko jatkojohto johtokelalta.
• Käytä vain laitteelle mitoitettuja jatkojoh-toja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu.
• Tämä laite on kaksoiseristetty, joten sitä ei tarvitse maadoittaa. Vain valtuutettu sähköasentaja saa korjata sähköiset osat.

4.5 Akun turvallisuus

• Laitteen akkua saa ladata vain laitteen mukana toimitetun akkulaturin avulla. Tiettyjen akkujen kanssa yhteensopiva akkulaturi voi aiheuttaa tulipalon vaaran, jos sen avulla ladataan toisenlaista akkua.
• Laitteen mukana toimitettu akkulaturi on tarkoitettu vain tämän laitteen akun lataa-miseen. Tulipalo- ja räjähdysvaaran vält-tämiseksi sen avulla ei saa ladata mitään muita akkuja.

• Älä oikosulje akkua äläkä altista sitä lämmölle, kuten suoralle auringonpaisteelle tai avotulelle. Muutoin voi aiheutua räjähdys.

• Jos akku vaurioituu, siitä voi vuotaa akkuhappoa. Jos akkuhappoa pääsee iholle, huuhtele se heti pois vedellä. Muutoin iho voi ärsyyntyä tai siihen voi tulla palovammoja. Jos akkuhappoa pääsee silmiin, ota yhteys lääkäriin.

• Älä yritä korjata tai avata akkua. Virheellinen asennus voi aiheuttaa sähköiskun, jännitteen vuotamisen akusta tai tulipalon.

• YLEISKUVA


1. Pikaistukka
2. Vääntömomentin ja toiminnon valitsin
3. Vaihteenvalitsin
4. Akun varaustason ilmaisin
5. Pyörintäsuunnan valitsin
6. Kahva
7. Akku
8. Lukituspainike
9. Virtakatkaisin
10. LED-valo
11. Latausasema
    12.Akkulaturi

6. ASENNUS JA KOKOAMINEN

Poista laite pakkauksestaan. Tarkista, että laukku, porakone/ruuvinväännin, akkulaturi ja akku eivät ole vaurioituneet kuljetuksen aikana. Lataa akku täyteen luvussa 8 kuvatulla tavalla.

Pakkauksen sisältö:

Porakone ja ruuvinväännin	1 kpl
Akkulaturi	1 kpl
Latausasema	1 kpl
Pora1,5–10 mm	8 kpl
Poranterät	8 kpl

7. ERITYISET TURVALLISUUSOHJEET

7.1 Laitteen varoitussymbolit ja kyltit

Lue käyttöohje ennen laitteen käyttämistä.

Älä altista akkua yli 50 °C:n lämpötilalle.

Älä heitä akkua tuleen, sillä se voi räjähtää.

Kaksoiseristys

Akkulaturi on kaksoiseristetty. Mahdolliset korjaukset on teetettävä valtuutetussa huollossa.

Suojalasisymboli

Lentävät esineet aiheuttavat vaaran. Käytä suojalaseja.

Vain sisäkäyttöön (Akkulaturi)

7.2 Vaarat käytettäessä porakonetta

• Lentävät esineet aiheuttavat vaaran. Käytä suojalaseja.
• Pölyä voi muodostua. Esimerkiksi hiottaessa voi muodostua keuhkoille vahingollista maali- ja muuta pölyä, joka voi aiheuttaa syöpää. Käytä tällöin hengityssuojainta. Älä poraa tai hio asbestia tai magnesiumia.
• Kuulovamman vaara. Käytä kuulosuojai-mia, jos melutaso on korkea.
• On olemassa leikkautumisvammojen vaara. Käytä suojakäsineitä työkalua vaihtaessasi.
• Palovamman vaara. Esimerkiksi metallia porattaessa aiheutuu kuumenemista. Käytä suojakäsineitä vammojen välttämiseksi.
• Sähköiskun vaara. Älä käytä sähkölaitetta, jos se tai sen sähköjohto on altistunut sateelle tai kosteudelle.
• Tärinävaurion vaara. Jos verenkiertoongelmista kärsivä henkilö altistuu tärinälle usein, voi aiheutua hermosto- tai verisuonivaurioita. Voit vähentää tärinälle altistumista käyttämällä lämpimiä tukevia työskentelykäsineitä, lyhentämällä työaikaa ja pitämällä useita pitkiä taukoja. Jos sormesi turpoavat tai muuttuvat tunnottomiksi tai tunnet itsesi huonovointiseksi, mene lääkärin vastaanotolle.

8. KÄYTTÄMINEN

12.1 Akkulaturi (8)

HUOMIO!

Käytä vain laitteen mukana toimitettua latauslaitetta ja täysin yhteensopivaa akkua. Muutoin moottori voi vaurioitua tai teho voi heiketä.

Uusi akku saavuttaa täyden kapasiteetin, kun sitä on ladattu ja lataus on purettu viisi kertaa.

a. Tarkista, että akkulaturi ja sen sähköjohto ovat ehjiä.
b. Yhdistä akkulaturi (12) latauslaitteeseen (11).
c. Yhdistä latauslaitteen pistoke maadoitettuun sähköpistorasiaan. Akkulaturin latausvalo (12) palaa silloin vihreänä.
d. Tarkista, että akun (7) navat vastaavat la- tauslaitteen (11) merkintöjä. Voit käynnistää lataamisen asettamalla akun paikalleen. Kun akkua ladataan, latausvalo palaa punaisena.

HUOMIO!

• Jos akku on ollut pitkään käyttämättä, lataa se ja pura lataus 2–3 kertaa, jotta akku saavuttaa täyden kapasiteettinsa.
• Jos täyteen ladattu akku tyhjenee poikkeuksellisen nopeasti, se on tullut ehkä elinkaarensa päähän. Vaihda akku tällöin uuteen heti.
• Varo aiheuttamasta oikosulkua akun napoihin tai latauslaitteen koskettimiin. Oikosulku voi aiheuttaa tulipalon tai räjähdyksen, josta voi aiheutua vakava henkilövahinko.
• Älä lataa akkua useita kertoja peräkkäin. Anna sen tyhjentyä latausten välillä. Muutoin akku voi ylikuumentua, jolloin sen kapasiteetti voi heikentyä ja käyttöikä lyhentyä.

Lataamisen merkkivalot Vihreä latausvalo:

Akkua ei ole liitettynä tai liitetty akku on ladattu täyteen.

Punainen latausvalo:

Akkua ladataan.

8.2 Akku (7)

Asenna akku porakoneeseen/ruuvinvääntimeen:

a. Aseta valitsin (5) nolla-asentoon (lukittu). Varmista, että akun navat menevät oikein päin.
b. Työnnä ladattu akku (7) laitteen kahvassa olevaan kiinnikkeeseen niin, että sen lukitusnappi (8) lukitsee akun.

Akun irrottaminen porakoneesta/ruuvinvääntimestä:

a. Pidä lukitusnappia (8) alaspainettuna ja vedä akku (7) varovasti pois kahvasta.

8.3 Virtakatkaisimen (9) toiminta

Virtakatkaisin (9) toimii kierrosnopeuden säätimenä ja jarruna. Mitä syvemmälle portaatonta virtakatkaisinta painetaan, sitä nopeammin moottori käy. Pyörintänopeutta säädetään painamalla virtakatkaisinta. Kun virtakatkaisin vapautetaan, moottori pysäyttää poran heti.

8.4 Vaihteenvalitsimen (3) toiminta

HUOMIO! Pikaistukka (1) ei saa pyöriä, kun vaihdetta vaihdetaan.

Tässä laitteessa on nolla-asennon lisäksi kaksi vaihdetta, jotka valitaan vaihteenvalitsimen (3) avulla.

1: Matala vaihde

Alhainen pyörintänopeus ja suuri voima. Käytetään porattaessa ja ruuvattaessa koviin materiaaleihin, kuten teräkseen ja betoniin.

2: Suuri vaihde

Suuri pyörintänopeus ja vähäinen voima. Käytetään porattaessa pehmeitä materiaaleja.

8.5 Pyörimissuunnan valitsimen (5) toiminta

HUOMIO! Pikaistukka (1) ei saa pyöriä, kun pyörimissuuntaa vaihdetaan. Vaihda pyörimissuuntaa painamalla suunnanvalitsinta (5).

R-tila:

Istukka pyörii oikealle eli myötäpäivään.

Close-up of a black mechanical component with mounting holes and a play button (no visible text or symbols)

L-tila:

Istukka pyörii vasemmalle eli vastapäivään.

Close-up of a black mechanical component with a control knob (no visible text or symbols)

Neutraali:

Laite on lukittu.

8.6 Pikaistukan (1) toiminta

Laitteessa on pikaistukka (1), jotta poranterän tai kärjen vaihtaminen sujuu nopeasti ja helposti. Irrota akku tai aseta pyörimissuunnan valitsin (5) lukittuun (neutraaliin) asentoon ennen vaihtamista.

Poranterien tai kärjen asentaminen

a. Avaa pikaistukka (1) kiertämällä sitä vastapäivään.

Close-up of a black electric drill bit with a curved arrow indicating rotation (no text or symbols visible)

b. Aseta sitten kärki tai poranterä pikaistukkaan (1).

c. Kierrä pikaistukkaa (1) myötäpäivään kuvan mukaisesti, kunnes lukitusääntä (napsahdus) ei enää kuulu. Tällöin istukka lukittuu automaattisesti. Voit irrottaa poranterän tai kärjen avaamalla istukan edellä kuvatulla tavalla.

Close-up of a black handheld electric drill bit with a curved arrow indicating motion (no text or symbols visible)

Varoitus!

Työkalu voi olla kuuma käytön jälkeen. Käytä suojakäsineitä poranterää tai kärkeä vaihtaessasi.

8.7 Momentin- ja toiminnonvalitsimen (2) toiminta

- Ruuvaaminen: Momentin- ja toiminnonvalitsimen (2) avulla voidaan valita 19 erilaista vääntömomenttivaihtoehtoa. Jos ruuvaa pieniä ruuveja tai pehmeään materiaaliin, valitse alhainen momentti. Jos ruuvaat suuria ruuveja tai kovaan materiaaliin, valitse suuri momentti. 19 vääntömomenttivaihtoehdon lisäksi momentin- ja toiminnonvalitsimen (2) avulla voidaan valita poraaminen.

- Poraustila: Valitse poraaminen momentinja toiminnonvalitsimen (2) avulla. Sen tunnuksena on poranterän kuva. Tämä tila on tarkoitettu poraamiseen puuhun, metalliin ja muoviin tai muihin samanlaisiin pehmeisiin materiaaleihin.

HUOMIO! Jos poranterä jää jumiin, vapauta virtakytkin heti ja irrota kärki. Jos poranterä juuttuu kiinni moottorin käydessä, moottori voi ylikuumentua ja pahimmassa tapauksessa rikkoutua.

8.8 LED-valaisin

LED-valo syttyy automaattisesti, kun virtakatkaisin (9) on painettu sisään, ja sammuu, kun virtakatkaisin vapautetaan.

8.9 Jäljellä olevan käyttöajan ilmaisin (4)

Tämä ilmaisin näyttää akun varauksen määrän. Kun painat painiketta (23), merkkivalot syttyvät.

3 merkkivaloa palaa – akku on ladattu täyteen. 2 merkkivaloa palaa – akussa riittää virtaa vielä hetkeksi.

1 merkkivalo palaa – akku on ladattava.

8.10 Poraaminen

Varoitus!

Työkalu voi olla kuuma käytön jälkeen. Käytä suojakäsineitä poranterää vaihtaessasi.

a. Tarkista, että ruuvinväännin on ehjä ja että akku on ladattu.
b. Valitse poranterä tehtävän työn mukaan. Puuporanterä porattaessa puuhun. Pikateräsporanterä porattaessa muoviin ja metalliin.
c. Tarkista, että poranterä on ehjä ja terävä. Kiinnitä se paikalleen.
d. Valitse vaihde porattavan materiaalin mukaan.
e. Paina pyörimissuunnan valitsin (5) R-asen-toon.
f. Paina virtakatkaisinta (9) ja aloita poraaminen. Porattaessa metallia tee ensin merkki porattavaan kohtaan. Jäähdytä poranterää sopivalla jäähdytysaineella.
g. Kun työ on valmis, siirrä pyörimissuunnan valitsin (5) neutraaliin asentoon. Irrota akku ja poranterä. Puhdista ruuvinväännin kuivalla rätillä.

HUOMIO!

Jos laite pysähtyy tai käy epätasaisesti, syynä on useimmiten ylikuormitus. Vapauta tällöin virtakatkaisin heti. Muutoin laite voi vaurioitua.

8.11 Ruuvaaminen

a. Tarkista, että ruuvinväännin on ehjä ja että akku on ladattu.
b. Valitse sopiva ruuvauskärki. Tarkista, että se on ehjä. Asenna ruunipala pikaistukkaan (1).
c. Aseta vaihteenvalitsin (3) asentoon 1 (alhai- nen nopeus).
d. Valitse pyörimissuunta valitsimen (5) avulla.
e. Valitse oikea vääntömomentti momentin- ja toiminnonvalitsimen (2) avulla.
f. Kun työ on valmis, siirrä pyörimissuunnan valitsin (5) neutraaliin asentoon. Irrota akku ja ruuvausterä. Puhdista ruuvinväännin kuivalla rätillä.

9. KULJETTAMINEN JA SÄILYTTÄMINEN

Pitkäaikainen säilyttäminen:

• Lataa akku täyteen.
• Puhdista laite ja akkulaturi.
- Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa poissa lasten ja sivullisten ulottuvilta. Säilytyspaikan lämpötila saa olla enintään +40 °C.

10. HUOLTO JA KUNNOSSAPITO

Varoitus!

Aseta pyörimissuunnan valitsin (5) neutraaliin asentoon ja irrota akku ennen huoltamista tai kunnossapitämistä.

10.1 Huolto

Jos laite tarvitsee huoltoa, toimita se valtuutettuun huoltokorjaamoon. Huollossa saa käyttää vain alkuperäisiä osia työkalun turvallisuuden varmistamiseksi.

10.2 Päivittäinen kunnossapito työn valmistumisen jälkeen

Poista pöly ja lika ruuvinvääntimen ja latauslait-teen ilmanvaihtoaukoista.

Puhdista laite pehmeällä kuivalla kankaalla. Jos laite on erittäin likainen, kankaan voi kostuttaa saippuavedellä.

HUOMIO!

Älä käytä kemikaaleja, jotka voivat vahingoittaa laitteen ulkokuorta.

10.3 Ongelmanratkaisu

ONGELMA MAHDOLLINEN SYY RATKAISU
Moottori ei käynnisty.	1. Akku ei ole oikein paikallaan.2. Akku on kokonaan tyhjentynyt.3. Pyörimissuunnan valitsin on neutraalissa tilassa.	1. Tarkista akku ja aseta se paikalleen.2. Lataa paristo.3. Valitse oikea pyörimissuunta.
Moottori käy epätasai- sesti.	1. Akun varaus on tyhjentynyt.2. Akku on tullut elinkaarensa päähän.3. Työkalua ylikuormitetaan.	1. Lataa paristo.2. Vaihda akku.3. Vapauta virtakatkaisin ja anna työkalun olla hetki käyttämättä. Yritä käyttää vähemmän voimaa ja mahdollisesti pienempää vaihdetta.

11. YMPÄRISTÖ

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).

BORE- OG SKRUEMASKINE CD 16

INDHOLD

1. INTRODUKTION
2. TEKNISKE DATA
3. ANVENDELSESOMRÅDE
4. GENERELLE SIKKERHEDSFORSKRIFTER
5. OVERSIGTSBILLEDE
6. INSTALLATION OG MONTERING
7. SÄERLIGE SIKKERHEDSFORSKRIFTER
8. INSTRUKTION I BRUG
9. TRANSPORT OG OPBEVARING
10. SERVICE OG VEDLIGEHOLDELSE
11. MILJ∅

1. INTRODUKTION

Denne manual indeholder vigtige informationer om produktets brug og sikkerhedsrisici mm. Vi opfordrer alle brugere til at læse manualen inden brug og at være særligt opmærksomme på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge med maskinen.

2. TEKNISKE DATA

Tekniske data

Art.nr.: 17-730
Model: CD 16
Batteri:....Li-Ion 16 V
Batterikapacitet:....1,5 Ah
Hastighed (ubelastet):....0-400/0-1300 o/m
Maks. drejningsmoment: .....20 Nm
Selvspændende borepatron: ..1,5-10 mm

Lydtryk (LPA)

Målemetode:....EN ISO 3744 + EN ISO 11203

Målt lydtryk (LPA):....65 dB(A)

Usikkerhed K (LPA): .....3 dB(A)

Garanteret lydtryk (LPA): .....68 dB(A)

Lydeffekt (LWA)

Målemetode:....EN ISO 3744

Målt lydeffekt (LWA):....76 dB(A)

Usikkerhed (KWA): .....3 dB(A)

Garanteret lydniveau (LWA): . . .79 dB(A)

Vibrationer

Målemetode:....EN ISO 60745-1

håndtag: 2,426 m/s2

Usikkerhed K:....1,5 m/s2

Vægt:....1,4 kg

Batterioplader

Spænding ind AC:....230 V \~ 50 Hz

Spænding ud DC:....17 V

Ladestrøm:....2 A

Ladetid:....1 time (maks.)

Isolationsklasse:......II

Vægt:....0,25 kg

3. ANVENDELSESOMRÅDE

Bore-/skruemaskinen er beregnet til at bore i træ, plast og stål samt til brug som skruemaskine.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal der altid lægges mærke til de efterfølgende punkter. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og gasser udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.
- Brug altid beskyttelsesudstyr som høreværn, beskyttelsesbriller.

4.3 Brug og pasning af maskiner

1. Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
2. Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
3. Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
4. Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

5. Brug kun anbefalet værktøj, tilbehør og reservedele.

6. Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.

7. Overskrid ikke maskinens kapacitet.
8. Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på afbryderen.
9. Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
10. Rengør maskinen efter brug og tilse den regelmæssigt.
11. Opbevar maskinen tørt og beskyttet, udenfor børns rækkevidde.
12. Efterlad aldrig en maskine uden opsyn, när motoren kører.

4.4 Elsikkerhed

• Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
• Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen.
• Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Udendørs må der kun anvendes forlængerledning, som er godkendt til udendørs brug.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
• Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Reparation af elektriske dele må kun udføres af en autoriseret elektriker.

4.5 Batterisikkerhed

• Maskinens batteri må kun oplades vha. den medfølgende batterioplader. En batterioplader, som er beregnet til én type batteri, kan risikere at brænde, hvis den bruges i forbindelse med en anden type batteri.
• Den medfølgende batterioplader er kun beregnet til opladning af det medfølgende batteri. For at forhindre risiko for brand og eksplosion må den ikke bruges til oplad-

ning af andre produkter.

• For at forhindre risiko for eksplosion må batteriet ikke kortsluttes, og det skal beskyttes mod varme, direkte sollys og åben ild.
• Hvis batteriet beskadiges, kan det lække med batterisyre. Hvis batterisyren kommer i kontakt med huden skylles straks med vand, idet batterisyren kan forårsage irritation og forbrændinger. Hvis batterisyren kommer i kontakt med øjnene, skal du søge læge.

• Forsøg aldrig at reparere eller at åbne batteriet. Forkert montering kan forårsage elektrisk stød, gøre batteriet strømførende eller være skyld i brand.

• OVERSIGTSBILLEDE


1. Selvspændende borepatron
2. Moment- og funktionsvælger
3. Gearvælger
4. Batteriindikator
5. Rotationsvælger
6. Håndtag
7. Batteri
8. Låseknap
9. Afbryder
   10.LED-belysning
10. Ladedock
11. Batterioplader

6. INSTALLATION OG MONTERING

Under udpakning kontrolleres, at kuffert, skru-emaskine, batterioplader og batteri ikke har lidt skade under transport. Oplad batteriet helt iht. vejledningen i kapitel 8.

Sættet indeholder følgende:

Bore- og skruemaskine	1 stk.
Batterioplader	1 stk.
Ladedock	1 stk.
Bor 1,5-10 mm	8 stk.
Bits	8 stk.

7. SÆRLIGE

SIKKERHEDSFORSKRIFTER

7.1 Advarselssymboler og skilte på maskinen

Læs brugsanvisningen, inden maskinen bruges.

Udsæt ikke batteriet for temperaturer over 50 °C.

Brænd ikke batteripakken. Den kan eksplo- dere.

Dobbeltisolering

Batteriopladeren er dobbeltisoleret. Eventuel reparation må kun udføres af autoriserede fagfolk.

Symbol for beskyttelsesbriller

Risiko for flyvende genstande – brug beskyttelsesbriller.

Kun til indendørs brug (batteriopladeren)

7.2 Risici ved brug af en boremaskine

• Risiko for flyvende genstande – brug beskyttelsesbriller.
• Risiko for støv. Visse typer arbejde, f.eks. slibning, kan frembringe støv og farvestof, som er farligt for lungerne og kan være kræftfremkaldende. I disse tilfælde skal der anvendes åndedrætsværn. Undlad at bore i eller slide magnesium eller asbest.
• Risiko for høreskader. Brug høreværn ved højt lydniveau.
• Risiko for snitskader. Brug beskyttelseshandsker ved skift af værktøj.
• Risiko for forbrænding. Ved visse typer arbejde, f.eks. boring i metal, skabes der varme. Brug sikkerhedshandsker, så du undgår skader.
• Risiko for elektrisk stød. Anvend aldrig en elektrisk maskine, hvis den eller ledningen har været udsat for regn eller fugt.
• Risiko for vibrationsskader. Hvis personer med kredsløbsforstyrrelser for ofte udsættes for vibrationer, kan der forekomme skader på nervesystemet eller i blodkarrene. Du kan mindske vibrationerne ved at bruge varme og kraftige arbejdshandsker og forkorte arbejdstiden (indlægge flere lange pauser). Opsøg læge, hvis fingrene hæver, hvis du føler dig dårlig, eller hvis fingrene bliver følelsesløse.

8. BETJENING

8.1 Batterioplader (12)

OBS!

Brug udelukkende den medfølgende oplader og et kompatibelt batteri, da motoren ellers risikerer at brænde sammen eller få nedsat effekt.

Et nyt batteri får fuld kapacitet, när det har været opladet og afladet fem gange.

a. Kontroller, at batteriopladeren og dens ledning er hel.

b. Forbind batteriopladeren (12) med lade-docken (11).
c. Slut opladerens stik til en stikkontakt med jord. Ladelampen på batteriopladeren (12) lyser nu grønt.
d. Kontroller, at batteriets (7) poler er i overensstemmelse med ladedockens (11). Sæt derefter batteriet i for at starte opladningen. Når batteriet oplades, lyser ladelampen rødt.

OBS!

• Hvis batteriet ikke har været anvendt et stykke tid, skal du oplade og aflade batteriet 2-3 gange for at genoprette batteriet.
• Hvis batteriets driftstid efter fuld opladning er bemærkelsesværdig kort, kan batteriet være slidt op – hvis det er tilfældet, skal batteriet straks udskiftes.
• Vær omhyggelig med at undgå kortslutning af batteripoler eller kontaktflader. Kortslutning af batteriet kan forårsage brand eller eksplosion og føre til alvorlig personskade.
• Oplad ikke batteriet flere gange i træk, medmindre det aflades mellem opladningerne. I modsat fald kan batteriet blive overophedet, hvorved kapacitet og levetid formindskes.

Ladeindikering Grøn ladelampe:

Der er ikke tilsluttet et batteri, eller det tilsluttede batteri er fuldt opladet.

Rød ladelampe:

Batteriet oplades.

8.2 Batteri (7)

Monter batteriet (7) i bore-/skruemaskinen:

a. Sæt rotationsvælgeren (5) i nulposition (låst). Vær opmærksom på batteriets polari- tet.
b. Tryk det opladede batteri (7) ind i maskinens håndtagsholder, indtil låseknappen (8) låser batteriet fast.

Afmonter batteriet fra bore-/skruemaskinen:

a. Hold låseknappen (8) inde, og træk forsigtigt batteriet (7) ud af håndtaget.

8.3 Afbryderens (9) funktion

Afbryderen (9) fungerer både som hastighedsregulator og som bremse. Jo længere den trinløse afbryder trykkes ind, des hurtigere kører motoren. Ved at regulere trykket på afbryderen får du fuld kontrol over rotationshastigheden – fra ingen rotation til hurtig rotation. Når afbryderen slippes, bremser motoren straks borets rotation.

8.4 Gearvælgerens (3) funktion

OBS!

Borepatronen (1) må ikke bevæge sig (rotere), när der skiftes gear.

Maskinen har to udvekslinger, som kan vælges ved hjælp af gearvælgeren (3).

1; lille udveksling:

Lav rotationshastighed, stor styrke.

Bruges til iskruning af skruer og boring i hårde materialer som stål og beton.

2; stor udveksling:

Høj rotationshastighed, lille styrke.

Bruges til at bore i bløde materialer.

8.5 Rotationsvælgerens (5) funktion

OBS!

Borepatronen (1) må ikke bevæge sig (rotere), när der skiftes rotationsretning. Tryk rotationsvælgeren (5) ind for at vælge rotation.

Position R:

Borepatronen roterer til højre, med uret.

Close-up of a mechanical component with bolt holes and a play button (no visible text or symbols)

Position L:

Borepatronen roterer til venstre, mod uret.

Close-up of a black mechanical component with a play button and control buttons (no visible text or symbols)

Neutral:

Skruemaskinen er låst.

8.6 Den selvspændende borepatrons (1) funktion

Maskinen er forsynet med en selvspændende borepatron (1) til hurtige og lette skift af bor eller bits. Vær omhyggelig med at løsne batteriet eller sætte rotationsvælgeren (5) i låst (neutral) position inden skift.

Montering af bor eller bits

a. Åbn den selvspændende borepatron (1) ved at dreje den mod uret.

Close-up of a black electric drill bit with a curved arrow indicating rotation (no text or symbols visible)

b. Sæt derefter boret eller bitten i den selvspændende borepatron (1).

c. Drej den selvspændende borepatron (1) med uret som vist på billedet, indtil låselyden (klik) stopper. Dette låser automatisk den selvspændende borepatron. Bitten eller boret tages ud ved at åbne borepatronen som beskrevet ovenfor.

Close-up of a black electric drill bit with a curved arrow indicating motion (no text or symbols visible)

Advarsel!

Værktøjet kan være varmt efter brug. Brug handsker ved skift af bor eller bits.

8.7 Moment- og funktionsvælgerens (2) funktion

Skrueposition:

Ved hjælp af moment- og funktionsvælgeren (2) kan maskinen indstilles til 19 forskellige momenter til iskruning. Vælg et lavt moment, når du arbejder med små skruer eller bløde materialer, og et højt moment, når du arbejder med store skruer eller med hårde materialer. Ud over de 19 momentpositioner til iskruning kan du også vælge boreposition ved hjælp af moment- og funktionsvælgeren (2).

Boreposition:

Indstil moment- og funktionsvælgeren (2) på boreposition, symboliseret ved et borikon. Denne position er beregnet til at bore i træ, metal, plast eller lignende bløde materialer.

OBS!

Hvis et bor sætter sig fast i materialet under brug, skal du straks slippe afbryderen og løsne boret. Hvis boret sidder fastkilet, mens moto-ren kører, risikerer du, at motoren overophedes og i værste fald brænder sammen.

8.8 LED-belysning

LED-belysningen tænder automatisk, när afbryderen (9) trykkes ind, og den slukker, när afbryderen slippes.

8.9 Indikator for resterende driftstid (4)

Indikatoren viser, hvor afladet batteriet er. Tryk knappen (23) ind, så indikatorlamperne tænder.

3 pærer lyser – batteriet er fuldt opladet. 2 pærer lyser – batteriet kan anvendes lidt endnu, inden det behøver opladning.

1 pære lyser – batteriet skal oplades.

8.10 Boring

Advarsel!

Værktøjet kan være varmt efter brug. Brug handsker ved skift af bor.

a. Kontroller, at skruemaskinen er hel, og at batteriet er opladet.
b. Vælg et egnet bor, som passer til det arbejde, der skal udføres:
Træbor til at bore i træ. Stålbor til at bore i plast og metal.
c. Kontroller, at boret er helt og skarpt, og sæt det derefter i.
d. Vælg et gear, som passer til det materiale, der skal bores i.
e. Sæt rotationsvælgeren (5) i position R.
f. Tryk afbryderen (9) ind, og begynd at bore. Når du borer i metal, skal du først sætte et mærke med en kørner og derefter afkøle boret med et passende kølemiddel.
g. Når arbejdet er færdigt, sættes rotationsvælgeren (5) i neutral position. Fjern batteriet og boret, og rengør skruemaskinen med en tør klud.

OBS!

Hvis maskinen stopper eller hakker i det, skyldes det oftest overbelastning. Slip straks afbryderen, da du ellers risikerer at beskadige maskinen eller forårsage skade på dig selv.

8.11 Iskruning

a. Kontroller, at skruemaskinen er hel, og at batteriet er opladet.
b. Vælg en passende bit og kontroller, at den er hel. Monter bitten i den selvspændende borepatron (1).
c. Sæt gearvælgeren (3) på position 1 (lav hastighed).
d. Vælg rotationsretning med rotationsvælge- ren (5).
e. Vælg det rigtige drejemoment med moment- og funktionsvælgeren (2).
f. Når arbejdet er færdigt, sættes rotationsvælgeren (5) i neutral position. Fjern batteriet og bitten, og rengør skruemaskinen med en tør klud.

9. TRANSPORT OG OPBEVARING

Ved længere tids opbevaring:

• Lad batteriet helt op.
- Rengør maskinen og batteriopladeren.
- Opbevar maskinen tørt og frostfrit, ikke over +40 °C og uden for børns og andre uvedkommendes rækkevidde.

10. SERVICE OG VEDLIGEHOLDELSE

Advarsel! Sæt rotationsvælgeren (5) i neutral position, og fjern batteriet, inden der foretages service og vedligeholdelse.

10.1 Service

Hvis maskinen skal repareres, skal den overlades til et autoriseret serviceværksted. For at garantere værktøjets sikkerhed må der kun anvendes originaldele.

10.2 Daglig vedligeholdelse efter udført arbejde

Fjern støv og snavs fra skruemaskinens og batteriopladerens ventilationshuller.

Rengør maskinen med en blød og tør klud. Hvis maskinen er meget snavset, kan kluden fugtes med en sæbeopløsning.

OBS! Brug aldrig kemikalier, da de kan beskadige maskinens yderkappe.

10.3 Problemløsning

PROBLEM	MULIG ÅRSAG	L∅SNING
Motoren starter ikke.	1. Batteriet er ikke korrekt monteret.2. Batteriet er helt afladet.3. Rotationsvælgeren står i neutral position.	1. Kontroller og monter batteriet.2. Lad batteriet op.3. Indstil den ønskede rotationsretning.
Motoren går ujævnt.	1. Batteriet er afladet.2. Batteriet er udslidt og har nedsat funktion.3. Værktøjet er overbelastet.	1. Lad batteriet op.2. Udskift batteriet.3. Slip afbryderen, og lad værktøjet hvile.Forsøg at bruge mindre kraft, og vælg eventuelt et lavere gear.

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
