Aqualine WNA600T - Lave-linge Becken - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	Becken
Modèle	Aqualine WNA600T
Capacité de lavage	6 kg
Vitesse d'essorage maximale	1200 tours/min
Classe énergétique	A+
Alimentation électrique	230 V ~ 50 Hz
Dimensions (H × L × P)	85 × 60 × 65 cm
Poids net	68 kg
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Rapide 30 min, Rinçage, Essorage
Fonctions spéciales	Départ différé, Sécurité enfants, Anti-froissage
Niveau sonore (lavage/essorage)	56 dB / 76 dB
Consommation d'eau par cycle	49 L
Consommation d'énergie par cycle	0,85 kWh
Entretien et nettoyage	Nettoyer le filtre tous les 3 mois, détartrer tous les 6 mois
Sécurité	Verrouillage enfant, protection contre les fuites, arrêt automatique en cas de panne
Pièces détachées et réparabilité	Disponibles sur demande auprès du fabricant ou en ligne

FOIRE AUX QUESTIONS - Aqualine WNA600T Becken

Comment installer correctement le lave-linge Becken Aqualine WNA600T ?

Placez l'appareil sur une surface plane et stable. Retirez les vis de transport de la face arrière. Branchez le tuyau d'arrivée d'eau à un robinet avec un filetage 3/4, et le tuyau de vidange à une évacuation adaptée. Assurez-vous que le socle est ajusté pour éviter les vibrations.

Que faire si le lave-linge ne s'allume pas ?

Vérifiez d'abord que la prise murale fonctionne et que le cordon d'alimentation est correctement branché. Assurez-vous que le verrouillage de porte est bien enclenché. Si le problème persiste, consultez la notice pour les codes d'erreur.

Comment nettoyer le filtre de vidange ?

Déconnectez l'appareil du secteur. Ouvrez la trappe en bas à droite. Dévissez le bouchon du filtre en tournant dans le sens inverse des aiguilles d'une montre. Nettoyez le filtre et retirez tout objet étranger. Replacez le bouchon et la trappe.

Que signifie le code d'erreur E30 ?

Le code E30 indique un problème de vidange. Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de vidange. Si l'erreur persiste, contactez le service après-vente.

Peut-on laver une couette dans ce lave-linge ?

Oui, si la couette a un volume adapté à la capacité de 6 kg. Utilisez le programme Coton ou un cycle pour articles volumineux si disponible. Évitez de surcharger la machine pour garantir un lavage efficace.

Quelle est la consommation d'eau par cycle ?

Le lave-linge Becken Aqualine WNA600T consomme environ 49 litres d'eau par cycle pour un lavage standard en coton à 60°C. Cette valeur peut varier selon le programme et la charge.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme souhaité. Appuyez sur la touche Départ différé et choisissez le délai (de 1 à 24 heures) en appuyant plusieurs fois. Puis appuyez sur Départ/Pause pour confirmer. La machine démarrera automatiquement à l'heure programmée.

Que faire si le lave-linge vibre excessivement pendant l'essorage ?

Assurez-vous que les vis de transport ont été retirées. Vérifiez que l'appareil est de niveau et que les quatre pieds sont en contact avec le sol. Rééquilibrez le linge dans le tambour pour éviter les déséquilibres.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Température et Essorage pendant environ 3 secondes. Un voyant s'allume pour confirmer l'activation. Pour désactiver, répétez l'opération.

Où puis-je trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles sur le site officiel de Becken ou auprès de revendeurs agréés. Vous pouvez également consulter des plateformes en ligne spécialisées en indiquant le modèle Aqualine WNA600T.

MODE D'EMPLOI Aqualine WNA600T Becken

Máquina de Lavar Roupa

Aqualine WNA600T

Instruções de Utilização

ÍNDICE

Antes de utilizar o aparelho

Nome das Partes da Máquina de Lavar----2

Pontos a ter em atenção 3-4-5

Instalação 6-7

Painel de controlo 8

Funções----9

Durante a Utilização

Seleção do Programa 10

Preparação 11

Métodos de lavagem 12-13

Funções Especiais 14

Manutenção

Manutenção 15

Resolução de Problemas 16

Especificações 17

Circuito eléctrico 18

Leia este manual cuidadosamente antes de utilizar a máquina Guarde este manual num local seguro

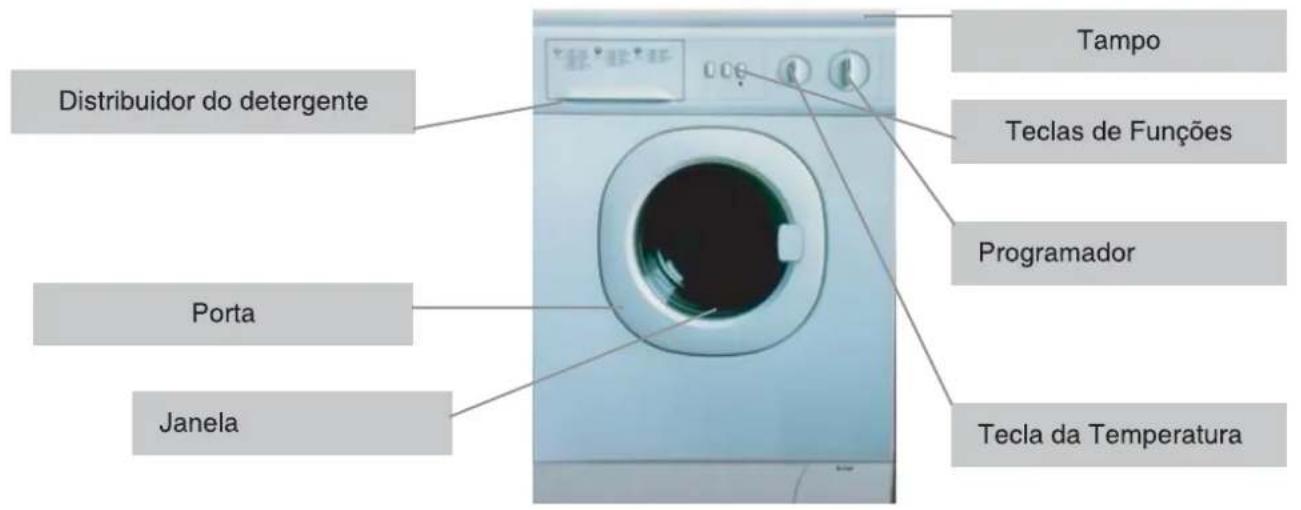

NOME DAS PARTES DA MÁQUINA DE LAVAR

Símbolos de Precaução e Aviso

Para sua segurança, quaisquer instruções neste manual que tenham este símbolo de “Precaução” devem ser rigorosamente seguidas.

Para sua segurança e para prevenir avarias na máquina de lavar, quaisquer instruções neste manual que tenham este símbolo de “Stop” devem ser rigorosamente seguidas.

7. Mantenha as crianças árstadas do material de embalagem depois da pesquisa de lavar estar desembalada.

[S.ZD7D]6. A porta da pesquisa de lavar ficha quente durante o processo de porta durante o processo de aquecimento. Para segurança, mantenha as crianças árstadas da pesquisa de lavar.

5. Naó utilize detergentes inflamáveis nema produtos para impeza a seco; nao utilizas sprays inflamáveis nas providades da aplicina de lavar; nao ilgue nem desligue a ficha quando eslivarem proximos gases inflamáveis.

4. Naó toque nem utilize a pesquisa de lavar descalço ou quando tiver as mágos ou os pes molhados.

3. Os tusíveis do circuito eléctrico tem que ser de 15A. O tipo de ilgagao do cabo e a y e deve ser alterado por um eléctricista.

1. É necessária uma tomada independente com ilgagao a terra para o fornecimento de energia. A pesquisa de lavar tem que estar posicionada de modo a que a ficha esteja acessível.

Sequranca

●

POINTS A TER EM ATENÇAO

1. Para seleccionar um programa, basta rodas o botao no sentido dos ponteros do religio ou no sentido contrario aos ponteros do religio.

conventiontemente instalados.

1. Anites de utilizar, venifique as juntas da manquiera de entrada de água, da tomela e do tubo de escasmento, por causa de possíveis variações na pressão da água. Se as juritas estiverem solias ou houver água, teche a tomenta e repare. Naó utilize a manquina de tomenta e repare. Lavor ate a manquiera e o tubo estarem

• Durante a Utiñagao

estrague.

1. Durante a instalago, assugre-se que o cabo elektroo nao fica entalado na maguina de lavar para evitar que se

1. Mantenha-a longe de fontes de calor ou do sol direcio, para prevenir o envehiciento do plástico e dos componentes de borracha.

Illustration of a hand operating a washing machine with control panel (no text or symbols)

1. Naó coloupe a maquina de lavar directamente em cima de um tapete ou proximo da parde ou de um movel.

Simple line drawing of a washing machine and a cartoon character (no text or symbols)

seque naturalmente.

1. A máquina de lavar nao deve ser instalada no exterior ou núm local humido. No caso de luga de água ou salpicos deixe que a máquina

9. Mantenha a porta igérimente aberta quando a magnina de lavar nao esliver a ser utilizada, para prevenir a formago de odores; nao cubra a magnina de lavar com uma cobertura de plástico para que a humidade interior possa sair.[GH5][55Z5][HX5][7.ZZ5]

8. Deposis do fim de cada programa de lavagem, teche a tometra para prevenir fugas; desligue a magnina de lavar e limpe o fundo do tambor com um pano de limpeza.

7. A porta esta equippeda com uma techadura de retardamento e so abrina 2 ou 3 minutos apos a magnina de lavar parar de funcionar. Nao force a porta para a abiri. Nao abra a porta se o nivel da água for visivel no vidro da porta.

[GH9][4GDH]

5. Antes de lavar, teche os techos, botoes e colchetes e coloque as pegas pequenas, tals como, melas, áctacadores ou soutienes, denito de um saco de lavagem ou de uma almotada. Nao coloque pegas que tenha aros de metal.

6. Nao abra a gaveta distribuidora de detergente durante o ciclo de lavagem.

[G9X][HGX][4G1Y][3. Nao coloque coisas pesadas, fontes de color ou objetos moliados em cima da maguina de lavar.

4. Nao lave boracha espounosa nem materiais de esponja.

INSTALAÇÃO

- Retire todos os materiais de embalagem para prevenir vibrações durante a utilização. Ao abrir a embalagem, podem ser vistas gotas de água no saco de plástico e na porta do tambor. Este é um fenómeno que resulta dos testes com água feitos na fábrica, como mostrado na figura 1.

Illustration of a box with internal fan-like structure and a washing machine (no text or symbols)

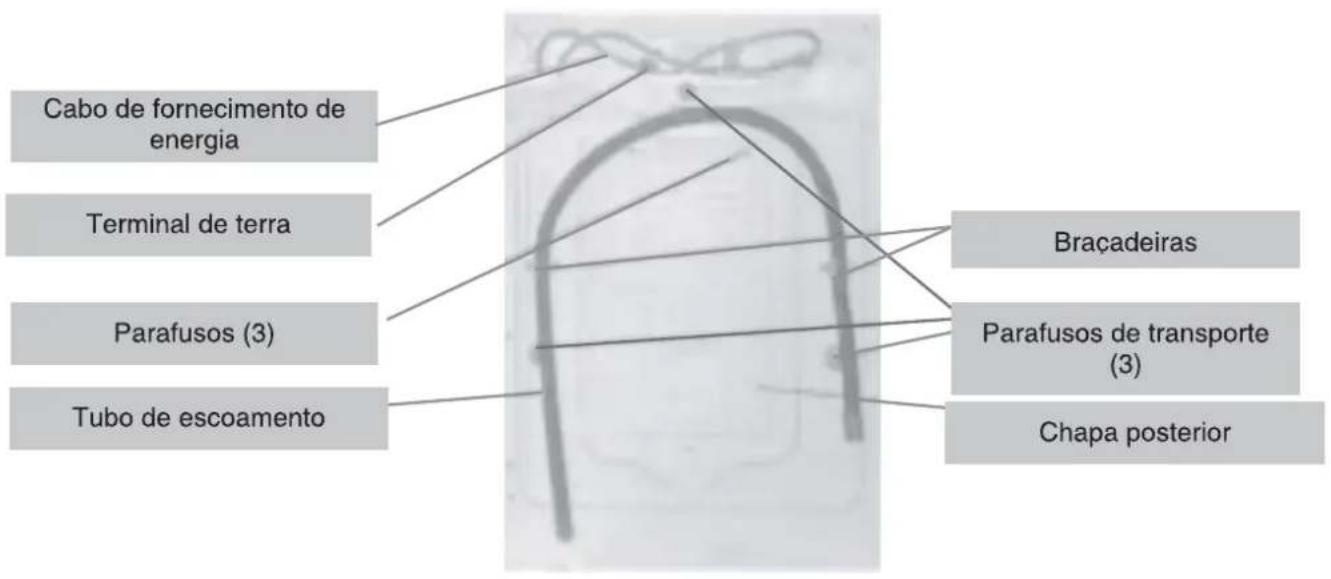

- Verifique as ligações e materiais que dizem respeito ao seguinte:

Nome	Manual de instruções	Garantia	Mangueira da água	Suporte de escoamento	Fichas de plástico
Quantidade	1	1	1	1	3

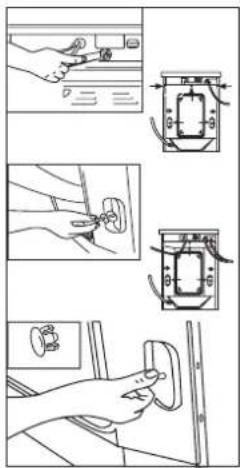

- Desmonte os parafusos de transporte como mostrado na figura 2. Os parafusos de transporte estão concebidos para apertar os componentes anti-vibração dentro da máquina de lavar durante o processo de transporte.

Antes da utilização:

1. Retire a chapa posterior
2. Retire os três parafusos de transporte da chapa posterior e tire a mangueira de borracha;
3. Volte a colocar a chapa posterior;
4. Preencha os buracos deixados pelos parafusos de transporte com os tampões de plástico.

(Atenção: Os parafusos de transporte e a mangueira de borracha devem ser colocados num local seguro para utilização posterior.)

- Ajustar a máquina de lavar. Existem pés de nivelamento debaixo da máquina de lavar. Antes de utilizar, a máquina de lavar deve ser ajustada, como mostrado na figura 3, para que fique nivelada.

Diagram of a mechanical component with a black circular feature and directional arrow (no text or symbols)

- Aites de ligar o forcimento de energia, verifique: - Se a tomada e adeguda para a potencia máxima da frequina de laver (para segurança, os tusíveis no circuito de potencia nao devem ser calculados com menos de 15A). - A vortagem deve ser a requerida: - A salda de potencia deve ser capaz de suportar a ficha da frequina de laver. - A frequina de laver deve ser ilgada a terra antes da utilização.

Ligácio do torrecimento de energia

A alitura da salida de escasamento tem que ser de 80-100 cm. Para evitar gue o tubo de escasamento caia, para parte de tras da maquina de lavar. ● Utilize o suporte de escasamento para manter o final do tubo de escasamento no silio e para evitar gue a água transborde. Recomenda-se gue o comprimento do tubo de escasamento nao seja amenitado; se for necessaria uma extenso consulte um tecnico. O tubo adicional nao deve ser maior do gue 250 cm. (tubos sobre ampliados podem lever a sitonagem). Nota: O tubo de escasamento nao deve ser submerso na agua, deve ser fixo seguramente e deve estar livre de fugas.

Tubo de Escarmento

1. Liuge a extremidade da manquiera a tomela e certifique- se que se encuentra bem apertado.
2. Liuge a outra extremidade (dobada) a entrada da maquina e certifique-se que se contra bem apertado.

Ligagao da manquiera de entrada a maquina de lavar

INSTALLACAO

Painel de Controlo

FUNÇÕES

A: Tecla de Programação da Lavagem

Rode a tecla para o programa de lavagem desejado.

Cuidado: Se rodar a tecla para a posição "0" desliga a máquina.

Nota: A tecla de programação não roda durante o processo de lavagem.

B: Tecla de Ajuste da Temperatura de Lavagem.

Rode a tecla para seleccionar a temperatura de lavagem desejada. Pode ajustar a temperatura entre 30°C-90°C.

Para lavagem a frio seleccione a opção “*”.

C: Gaveta de Distribuicao de Detergente
Quando abre a gaveta, pode ver 3 comparimentos:
Comparimento 1: Detergente para a pre-lavagem;
Rapida:
Rapida: Comparimento 3: Amcicador, agente condicionador,perfume, etc.
D: Técia Enxagamento
Nos programas Sintetico e de La, pressione esta tecla parasaltar a tungalo anti-vincos, e passar automicamente para aftungalo seguinte. Para activar a tungalo anti-vincos volte apressionar esta tecla.	[ZT4C]
E: Técia Meia Carga
Quando so carregar meia maguina de roupa, pressione estatecla para reduzir o consumo de energia, aigua durante oenxagamento.	[QAYK]
F: Interruptor Liqa/Desiiga
Pressione esta tecla para ligar a maguina de lavar.Pressione novamente para a desligar.	[DESILGA]
G: Indicador Luminoso da PortaA luz accender-se-a quando a porta esta bloqueada.	[H9H4]

SELECÇÃO DE PROGRAMAS

Programa			Carga Recomendada	Temperatura	Detergente
					1	2	3
ALGODAO	1	Intensiva	Roupa muito suja	*-30-40-50-60-70-80-90	★	★	○
	2	Pré-Lavagem	Roupa suja	*-30-40-50-60	★	★	○
	3	Normal	Roupa de algodão suja	*-30-40-50-60	X	★	○
	4	Médio	Roupa de algodão com sujidade média que não desbota	*-30-40	X	★	○
	5	Delicado	Roupa de algodão com sujidade média que desbota	*	X	★	○
SINTETICOS	6	Normal	Roupa sintética muito suja que não desbota	*-30-40-50-60	X	★	○
	7	Médio	Roupa sintética com sujidade média que não desbota	*-30-40	X	★	○
	8	Delicado	Roupa sintética com sujidade média que desbota	*	X	★	○
LA	9	Normal	Roupa lã muito suja que não desbota	*-30-40	X	★	○
	10	Delicado	Roupa de lã com sujidade média que desbota	*	X	★	○
SEDA	11	Normal	Roupa seda muito suja que não desbota	*-30	X	★	○
	12	Delicado	Roupa de seda com sujidade média que desbota	*	X	★	○
	13	Rápido	Lavagem de roupa com sujidade média	*-30	X	★	○
	14	Enxaguamento		*	X	X	○
	15	Centrifugação		*	X	X	X
	0	Fim	Gire o programador para a posição “0” e desligue a máquina. O programa de lavagem finaliza e a máquina pára.

Nota: “○” Indica que o amaciador pode ser adicionado, se necessário;

“★” Indica que o detergente tem que ser adicionado;

“x” Indica que o detergente não pode ser adicionado;

Operational Functions

C Detergent distributorProgram discription are printed on the handle of the detergent distributor,there are three detergent compartments numbered 1,2,3Box 1: Pre-washing detergentBox 2: Standard washing - extra-fast washingBox 3: Softening agent, adjusting agent, perfume
D Soak ButtonFor the synthetics cycle and the wool cycle, Release the button down, the anticrease function will be skipped and automatically enter into the next step;Press the button, the anti-crease function will work again.
E Economic Wash buttonIt reduces water and power consumption when rinsing if the machine does not have a full load.Note: Select this function when "Cotton" "Synthetics", "Wool" or "Silk" (programs 1-12) is selected.
F Power buttonPress the button ,washing machine will working;release the button,the washing machine will stop.	ONOFF
G Door lightThe light will illuminate when the door is locked.

1. Fornecimento de energiaLigue o fornecimento de energia (220-240)V~/50Hz[IMAGE]		2. Fornecimento de águaAbra a torneira e certifique-se que a água é limpa.Cuidado: Antes de iniciar a máquina de lavar abra a torneira da água para assegurar que a torneira da água e a mangueira de entrada de água estão ligadas correctamente e não têm fugas.[IMAGE]
3. Selecção do detergenteSó devem ser utilizados detergentes que façam pouca espuma, formas combinadas ou detergentes especiais para lãs na máquina de lavar de tambor automática. Solventes de limpeza a seco, tais como, tricloretileno ou semelhantes não devem ser utilizados (cuidado: coloque só a quantidade de detergente necessária).		4. Tratamento da roupaEscolha a roupa de acordo com o tipo e extensão da sujidade. Existem três tipos de roupa: tecidos de algodão, sintéticos e lã (seda).Separe a roupa branca da de cor. Se misturar roupa branca com roupa de cor numa só carga, assegure-se que a roupa de cor não debota.Retire todos os objectos dos bolsos que podem provocar estragos na máquina, tais como moedas e chaves.Roupas com tecidos gastos ou fios devem ser colocadas num saco de lavagem ou num saco especial antes de lavar.Arranje a roupa estragada, os botões descosidos ou os fechos e colchetes estragados antes da lavagem.Os lençóis e as toalhas de mesa devem colocadas dentro da máquina sem apertar e sem estarem dobradas.Esta máquina de lavar é para uso doméstico e concebida para roupa mecanicamente lavável. Quando lavar separe as roupas não laváveis na máquina de acordo com a etiqueta.
5. Carga de Lavagem
Tipo	Algodão não enfraquecido	Tecidos delicados	Tecidos de lã	Tecidos misturados
Carga máxima	5 kg	2 kg	1 kg	2.5 kg

3. Programagao das lavages

Defina o programa da lavagem corretamente de acordo com a carga da maquina.

Os métodos para a programagao das lavages estao indicados no punho do

distribuidor na maquina de lavar. Rode o botalo de programagao para o programa

desejado.

Aviso: seQUIzer escolher um outro programa, primiero rode o botalo de

programagao para "0" desigiuge e rode o botalo de programagao para o programa

desejado.

Line drawing of hands operating a washing machine with control buttons (no text or symbols)

2. Uso do detergente

Puxe a gaveta do detergente, ponda o detergente requisi a gagentes amcaidores e branqueadores nas calixas corses

Agentes amcaidores e branqueadores nas calixas corses

Feche a gaveta com cuidado

Aviso:

1) Nao junte detergente liquido nas calixas 1 e 2

2) Para o programa de pre-lavagem, o detergente deve ser colocado nas calixas 1 e 2, para outros programas

nao ponda detergente na caixa 1.

3) Nao use agentes amcaidores em exesso, pois estes podem danificar o fabrico articlica

Note: 1) Cuando user a

máguína de lavar pela

priméria vez, deluxe-a trabalhar

carga durante um programa

para prevener que a roupa sefa

terigida por oleo ou água suja

da mágúnia.

2) Náo sobrecarregue a

mágúnia de lavar.

1. Carga da roupaponha uma carga regular namaguina de lavar e depoisfacche firmemente a porta damaquina.

4. Programado da temperatura de lavagem
Coloupe o selctor da temperatura no “...” se nao for necessaria água quente; de outro modo, seleccione a temperatura adeguada.
5. Boto de selccio da fungio
Selécione as tungoes conforme necessario (consultar a secção “Funções de Funcionamento”).
6. Lavagem
Presstione a tela Liga/Deslìga. A maguína de lavar comega a funcionar de acordo com o programa pre-programado.
Nota: O programador nao se move durante o processo de lavagem.
7. Accibamento
Depois do programa de lavagem ter terminado, agrade 2-3 minutos e pressione a tela Liga/deslìga. Abra a porta e reite a roupa. Depois, teche a tomentira e desligue o cabo da energia. Guidado: Depois do programa de lavagem ter terminado, o indicador lumínoso piscara interes da porta poder ser aberta.
Conselhos para poupar energia
● Durante o funcionamento
1. Junte roupa suficiente para fazer uma cariga completa;
2. Nao sobrecarregue a maguína de lavar;
3. Fáça uma pre-lavagem nas roupas muito sujas;
4. Reduza a quantidade de detergente ou escolha programas standard ou delicados suprenores a 60°C para roupas muito sujas;
5. Escolha uma temperatura de lavagem adeguada. So utilize temperatures
Supernores a 60°C para roupas muito sujas;
6. Nao utilize mais detergente do que o necessario;
7. Os agentes condicionadores tornam a roupa maks mica e maks fiscal de passar a terro.
1. Fungao de memoria ao desligar
2. Menasges de Ero
Erro 1	O indicador luminoso da porta nao acende Cause: A porta nao este bem tecchadaSolugao: Feche bem a porta
Erro 2	O indicador luminoso da porta pisca 2 vezes e para 4 segundos repetidamente Cause: Erro no escamentro, a água nao despeja no espayo de 4 minutosSolugao: Limpe o fitiro e verifique se o tubo de escocamento esta bloqueado. Se o Cause: O sensor de temperatura esta em centro-circuito ou em circuito abertoSolugao: Contalcé a Assistencia Tecnica.
Erro 3	O indicador luminoso da porta pisca 3 vezes e para 4 segundos repetidamente Cause: O sensor de temperatura esta em centro-circuito ou em circuito abertoSolugao: Contalcé a Assistencia Tecnica.
Erro 4	O indicador luminoso da porta pisca 4 vezes e para 4 segundos repetidamente Cause: Resistancia de aqueimamo do daniçada ou sobrecarga da maquinia, o que a leva a nao alangir a temperatura seleccionada no tempo devido. Solugao: Reduza a carga da maquinia ou contacte a Assistencia Tecnica.
Erro 5	O indicador luminoso da porta pisca 5 vezes e para 4 segundos repetidamente Cause: O nivel de água nao e alingido em 8 minutosSolugao: Ceritiguay-se qua a tometra esta aberta e qua a pressao de água e normal. Se o problema continuir a existir, contacte a Assistencia Tecnica.
Erro 6	O indicador luminoso da porta pisca 6 vezes e para 4 segundos repetidamente Cause: Contrilo do tempo silicone danificadoSolugao: Contalcé a Assistencia Tecnica.
Erro 7	O indicador luminoso da porta pisca 7 vezes e para 4 segundos repetidamente Cause: Proteciao do motor sobrequescu ou estea danificadaSolugao: Contalcé a Assistencia Tecnica.
Erro 8	O indicador luminoso da porta pisca 8 vezes e para 4 segundos repetidamente Cause: A água excade o nivel de proteciao Solugao: Contalcé a Assistencia Tecnica.

METHODS DE LAVAGEM

1. Se a magnina de lavar ficar parada por um longo período de tempo, desligue a ficha humidade e odores. Delixe a porta aberta eanguento a magnina nao for utilizada.

1. Se a máquina for mudança para um local distante, voite a colocar os techos para a instalágra para revernti danos, como mostrado em balixo.

1. Para prevenir o bloqueamento de torrecimento de água pela entrada de subscales estanhãs, limpe a entrada de água e o filho de entrada regulamente.

1. Limpe o filtro (uma vez por mes) 1) Prestione a parte de balixo da tampa do filtro para a abrir (Fig. 1-2): (2) Retire o filtro rodando-o no sentido contario dos ponterios do religio (Fig.3); (3) Lave-o em água corrente: (4) Vole a colour o filtro rodando-o no sentido dos ponterios do religio e volte a montar a

2. Fache a tomela da água e desligue a ficha eletrica, no fim de cada lavagem. Abra a porta da máquina para evitar a formago de humidade e de odores. Se a máquina estiver parada durante um longo período de tempo, escoe a água da máquina e subsitua o tubo de escarmento.

3. Desligue a máquina durante a limpeza e manutençao. Utilize um pano húmido mácio com sabao ligudo para limper a caixa da máquina e os componentes de borracha. Naó utilize produtos qiulícos em solventes corrosivos.

Nota: Esta Magnina de Laver Roupa tem uma fungio especial de balancemento automático. No caso de colocar so uma peça ou pegas muito leves de roupa na magnina, o balango do tambor pode nago ser distribuido corretamente, desta forma a magnina reduzira a velocidade de rotagao como forma de protecçao para evitar vibragoes e movimento. Pode introduzir mais pegas de roupa na magnina para balancer e alcargar a rotagao máxima final.

Os seguintes incidentes nao constituem problemas. Não contacte o tecnico ate que oseu funcionamento
A calculna de lavar nao inicia oaguá	● Maui contacto no fornecimento de energiá● Faiha de energiá● A pressao da água e menor do que 0,03● Mpa● A manguiera de entrada esta emaranhada● Faiha no fornecimento de água● O botao de programagio nao estadevidamente programado● A porta da maguiña nao esta bem techadá
A calculna escoa a águaenquanto esta a enccher	● A altura da manguiera de escoamento esteabaixo dos 80 cm
Faiha no escoamento	● O tubo de escoamento esta bloqueados100 cm acima do nivel do chao
Grande vibrago durante acentinugagio	● Aiguns parafusos de transporte fixos natoform removidos● Maguiña de lavar colocada numa suprificieirregular ou nalo esta nivelada
O funcionamento para antes dofim do ciclo de lavagem	● Faiha de energiá
Espuma excessiva no tambor

ESPECIFICAÇÕES

Item\Modelo	Aqualine WNA600T
Fornecimento de Energia	(220-240)V~/50Hz
Corrente Máxima de Funcionamento (A)	15
Pressão da Água (MPa)	0.03≤P≤1
Potência de Lavagem (W)	230
Potência de Centrifugação (W)	340
Carga Máxima de Lavagem (Kg)	5
Velocidade de Centrifugação (r/min)	600
Programas de Lavagem	15
Potência de Aquecimento (W)	2000
Dimensões (AxPxL)	850x520x595
Peso Líquido (Kg)	65

CIRCUITO ELECTRICO

Symbol of a trash bin crossed with no text or numbers, representing waste sorting or disposal (no text present)
