MODE D'EMPLOI VT700 NEC

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

Contents

Product Description, Lens Specs, Notes and Formulas____ Pg 1

Diagrams & Distance Charts Pg 2

Cabinet Dimensions Pg 3-4

Ceiling Mount Dimensions Pg 5

Input Panel and Control Codes Pg 6

White projector with visible lens and control panel (no text or symbols)

Product Description

Type:	3 panel LCD projector,0.63" p-Si TFT w/MLA	Brightness:	VT695: 2500 ANSI LumensVT700: 3000 ANSI Lumens
Resolution:	1024 x 768	Fan Noise:	35 dB / 29dB @ 1 meter
Dimensions:	12.1" (W) x 10.2" (H) x 4.4" (D)	Weight:	6.4 lbs
Power Consumption:	295W (max)	BTU's:	1007 BTU/hour

Lens Specifications

Throw Ratio:	1.5 – 1.8:1 (for 100" diagonal)	Focal Length:	18.9mm – 22.7mm
Offset Angle:	8.7° - 10.4° (for 100" diagonal)	F/#:	1.7 - 2.07
Screen Sizes:	25" - 300" diagonal (4:3)	Manual Focus/Manual Zoom

Notes

• For screen sizes not indicated on the projection tables, use the formulas below.
  If the figures on the tables do not match the results of formulas, use the figures in the table.
• All calculations are based on a 4:3 aspect ratio.
  • Distances are in inches, for millimeters multiply by 25.4.
  • Distances may vary ±5%.

Formulas

The Projection Formulas use the image width for calculation. For proper projection placement, determine the image width for the desired screen size. Use the Screen Formulas below to calculate all screen dimensions. Plug in the width for "W" in the Projection Formulas.

Refer to the diagrams and charts for popular screen sizes on page 2:

Definitions:

W = Image Width

H = Image Height (size)

B = Vertical distance between lens center and screen center

C = Throw distance

D = Vertical distance between lens center and screen top

(screen bottom for desktop application)

4:3 Screen Formulas:

W = H × 4/3

H = W × 3/4

Screen Diagonal = W x 5/4

Projection Formulas:

B = 0.266W

C (wide) = 1.475W - 1.176

C (tele) = 1.773W - 1.173

D = 0.108W

α (wide) = tan ^-1 (B/C(wide))

α (tele) = tan⁻¹ (B/C(tele))

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

Diagrams and Distance Charts

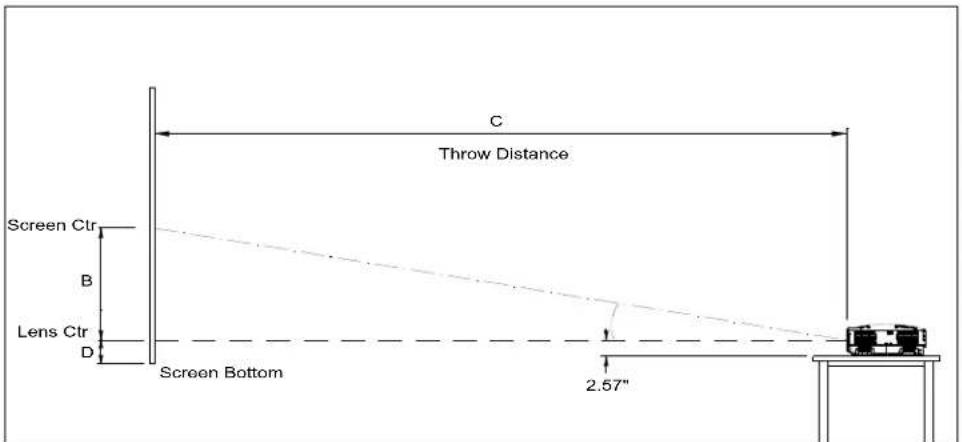

The following shows the proper relative positions of the projector and screen. Refer to the table to determine the position of installation.

Distances are in inches. For millimeters multiply by 25.4.

Ceiling Mounted

Desktop

Distance Chart for popular 4:3 screens

Screen Size (4:3)			B	Cwide - tele	D	αwide - tele
Diag W H
inches	inches	inches inches	inches inches	inches inches		degrees
30 24	18 6 -3			34 - 41		10.6 - 8.9
60 48	36 13 -5			70 - 84		10.5 - 8.7
72 57	.6 43.2	15 -6		84 - 101		10.4 - 8.7
84 67	.2 50.4	18 -7		98 - 118		10.4 - 8.7
90 72	54 19 -8			105 - 126		10.4 - 8.7
100	80	60	21	117 - 141	-9	10.4 - 8.7
120	96	72	26	141 - 169	-10	10.4 - 8.7
150	120	90 32		176 - 211 -18		10.4 - 8.7
180	144	108	38	211 - 254	-16	10.4 - 8.7
200	160	120	43	235 - 282	-17	10.4 - 8.7
250	200	150	53	294 - 353	-22	10.3 - 8.6
300	240	180	64	353 - 424	-26	10.3 - 8.6

Note: For screen sizes not indicated on the projection tables, use the formulas on page 1.

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

Cabinet Dimensions

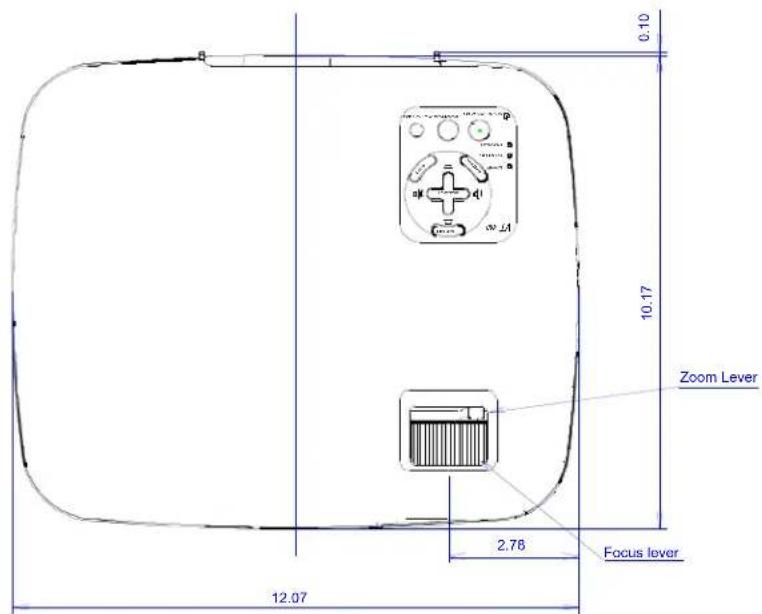

The following drawings show the cabinet dimensions.

Dimensions are in inches. For millimeters multiply by 25.4.

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

Cabinet Dimensions (continued)

The following drawings show the cabinet dimensions.

Dimensions are in inches. For millimeters multiply by 25.4.

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

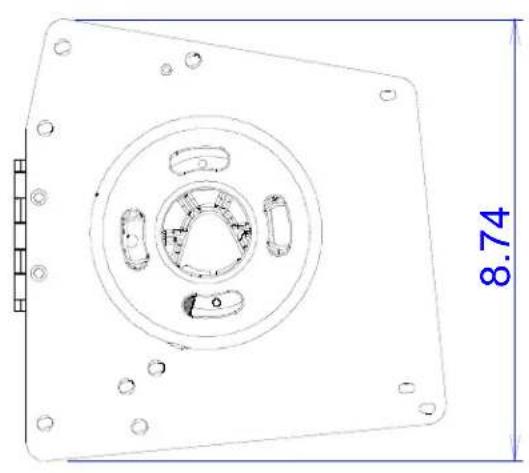

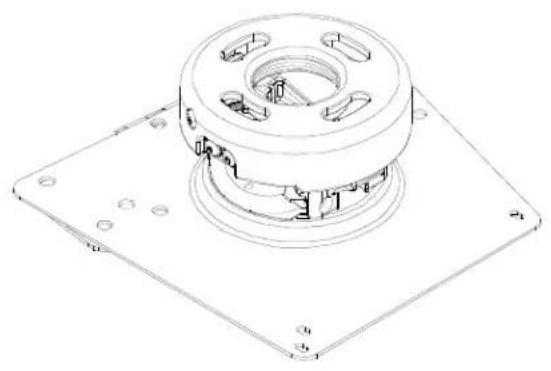

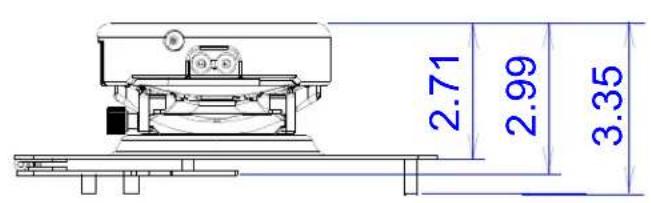

Optional Ceiling Mount Dimensions (Model #: VL80CM)

The following drawings show the ceiling mount dimensions.

Dimensions are in inches. For millimeters multiply by 25.4.

Technical line drawing of a mechanical component with circular housing and mounting holes (no text or symbols)

Technical line drawing of a mechanical component with mounting base and circular housing (no text or symbols)

VT695/700 Installation Guide

Ceiling Mounted and Desktop

Rev 1.1

Input Panel

VT695 / VT700

PC Control Codes PC Control Codes

F u n c t i o n					C o d e			D a t a
POWER ON	02H	00H	00H	00H	00H	02H
POWER OFF	02H	01H	00H	00H	00H	03H
INPUT SELECT COMPUTER	02H	03H	00H	00H	02H	01H	01H	09H
INPUT SELECT VIDEO	02H	03H	00H	00H	02H	01H	06H	0EH
INPUT SELECT S-VIDEO	02H	03H	00H	00H	02H	01H	0BH	13H
INPUT SELECT DVI (DIGITAL)	02H	03H	00H	00H	02H	01H	1AH	22H
PICTURE MUTE ON	02H	10H	00H	00H	00H	12H
PICTURE MUTE OFF	02H	11H	00H	00H	00H	13H
SOUND MUTE ON	02H	12H	00H	00H	00H	14H
SOUND MUTE OFF	02H	13H	00H	00H	00H	15H
PROJECTOR INFORMATION REQUEST	00H	BFH	00H	00H	01H	02H	C2H
ERROR STATUS REQUEST	00H	88H	00H	00H	00H	88H
INFORMATION REQUEST	03H	8AH	00H	00H	00H	8DH

Note: Contact your NEC rep for codes not listed.

Cable Connection

Communication Protocol:

Baud Rate: 38400 bps

Data Length: 8 bits

Parity: No Parity

Stop Bit: One Bit

X on/off: None

Communications: Full duplex

PC Control Connector (Din-8P)

NOTE 1: Pins 2, 3, 5, and 6 are used inside the projector.

NOTE 2: For long cable runs it is recommended to set communication speed within the projector to 9600 bps.
