XENYX 1204 - Table de mixage BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique
Nombre de canaux	12 canaux (4 mono et 4 stéréo)
Caractéristiques techniques principales	Préamplis micro XENYX, EQ à 3 bandes, 1 envoi auxiliaire, 1 sortie main, 1 sortie enregistrement
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	320 x 250 x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des appareils audio et logiciels de production
Fonctions principales	Mixage audio, enregistrement, amplification de son
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service client BEHRINGER
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter les environnements humides
Informations générales utiles	Idéal pour les petites performances live, home studio, et enregistrement

FOIRE AUX QUESTIONS - XENYX 1204 BEHRINGER

Comment puis-je réduire le bruit de fond lors de l'enregistrement avec la BEHRINGER XENYX 1204 ?

Assurez-vous que tous les câbles sont correctement connectés et de bonne qualité. Utilisez des câbles blindés et éloignez les câbles d'alimentation des câbles audio. Vérifiez également les niveaux de gain pour éviter la saturation.

Pourquoi le son de mon microphone est-il faible ?

Vérifiez si le gain du canal est suffisamment élevé. Assurez-vous également que le microphone est correctement connecté et qu'il fonctionne. Si vous utilisez un microphone dynamique, il peut nécessiter un préampli pour obtenir un meilleur niveau.

Comment puis-je brancher des instruments sur la BEHRINGER XENYX 1204 ?

Utilisez les entrées ligne pour les instruments. Pour les guitares, vous pouvez brancher directement, mais pour les claviers ou autres appareils, assurez-vous d'utiliser les entrées appropriées.

Que faire si le son est distordu lors de l'utilisation de la table de mixage ?

Vérifiez le niveau de gain et assurez-vous qu'il n'est pas trop élevé. Contrôlez également les niveaux de sortie et l'égaliseur pour éviter la saturation.

Comment puis-je connecter la BEHRINGER XENYX 1204 à un ordinateur ?

Utilisez une interface audio USB pour relier la sortie de la table de mixage à l'ordinateur. Assurez-vous que les pilotes nécessaires sont installés pour une reconnaissance correcte par votre système.

Puis-je utiliser la BEHRINGER XENYX 1204 pour des performances en direct ?

Oui, la BEHRINGER XENYX 1204 est conçue pour des performances en direct. Assurez-vous d'avoir les bons câbles et de tester votre son avant de commencer.

Comment régler les effets sur la BEHRINGER XENYX 1204 ?

Utilisez le bouton d'effets sur chaque canal pour ajuster le niveau d'effet souhaité. Vous pouvez également régler les paramètres de réverbération ou d'autres effets selon vos préférences.

Mon alimentation fantôme ne fonctionne pas, que faire ?

Vérifiez que l'alimentation fantôme est activée pour les canaux concernés. Assurez-vous également que le microphone utilisé est compatible avec l'alimentation fantôme.

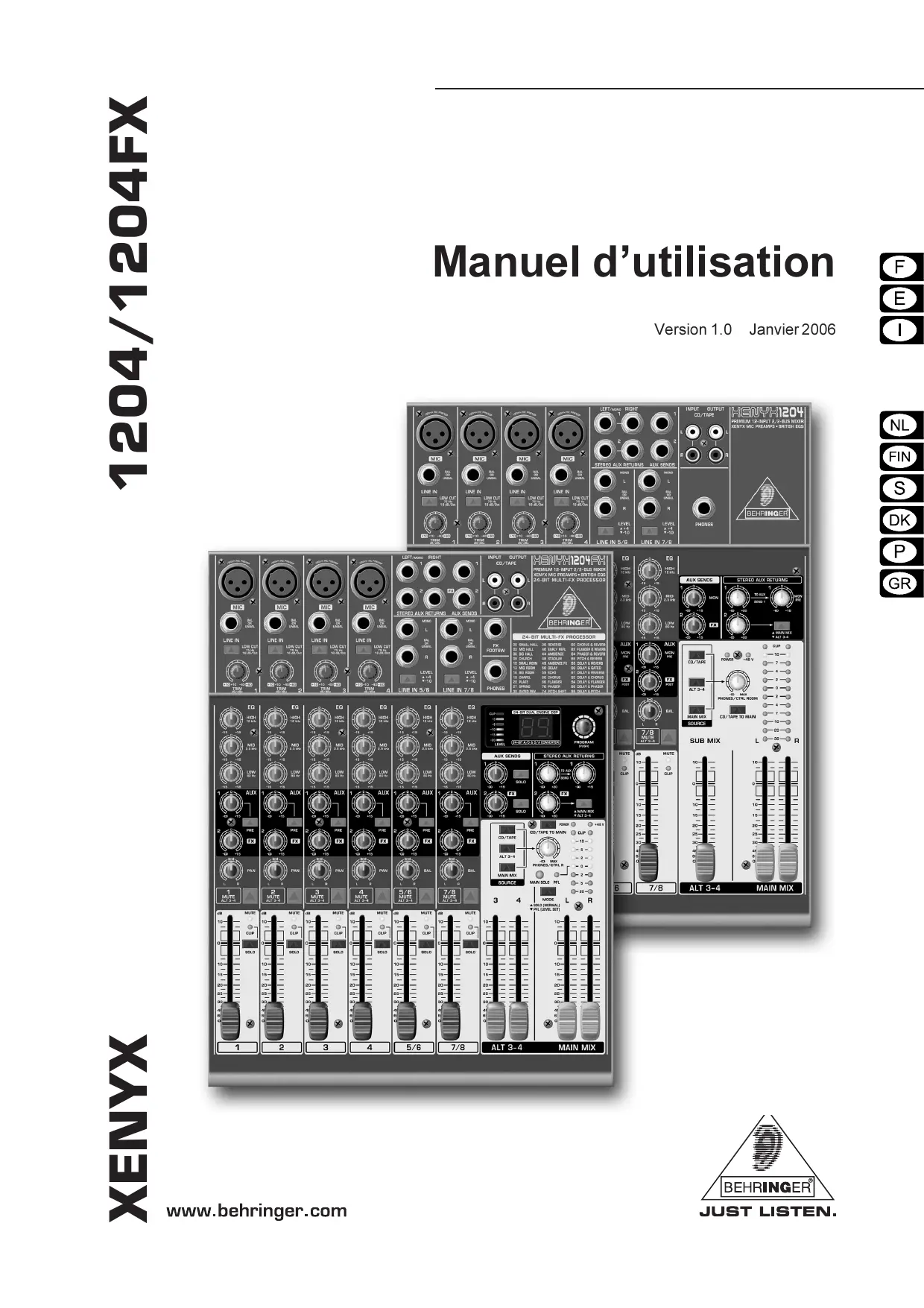

MODE D'EMPLOI XENYX 1204 BEHRINGER

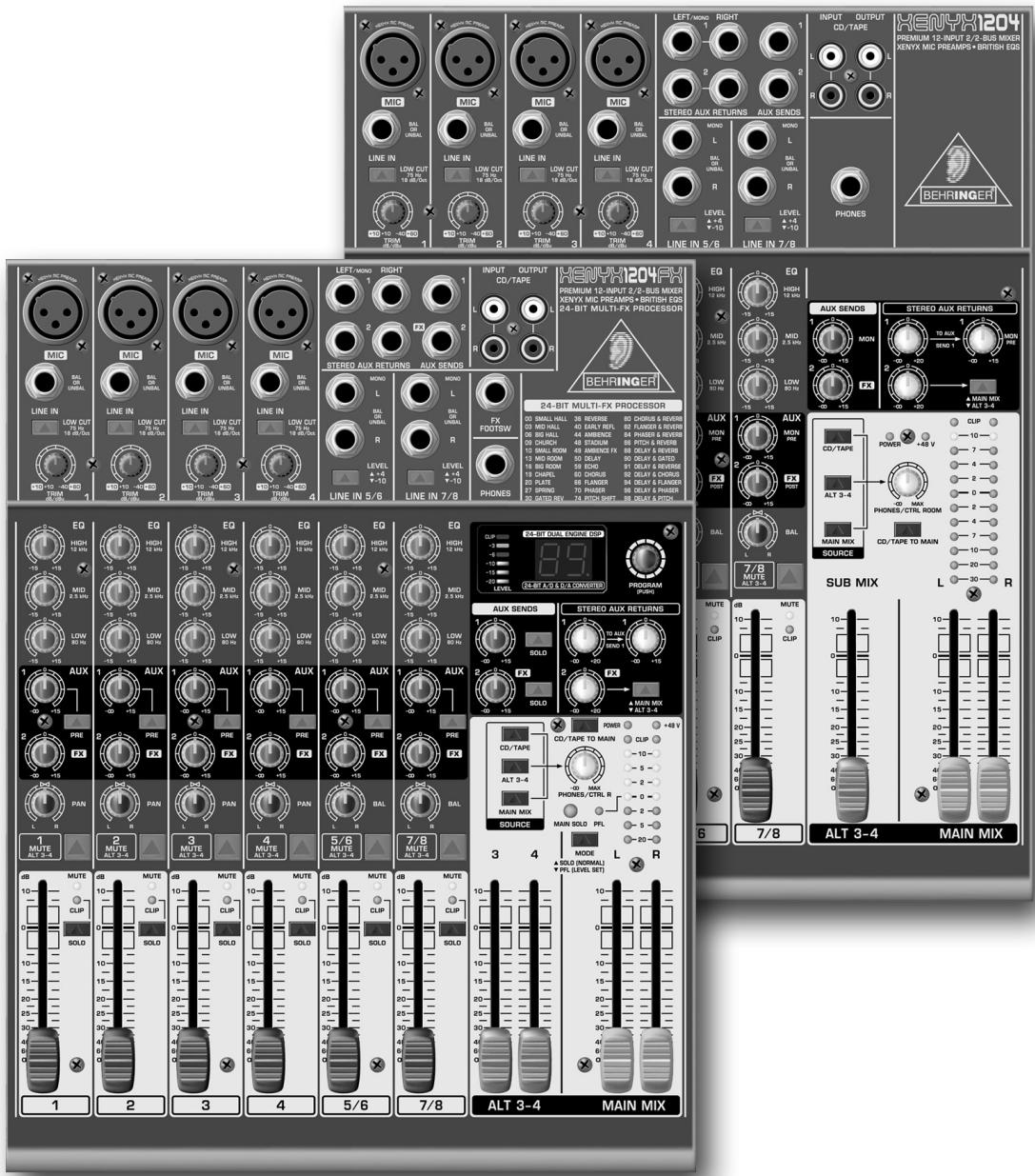

Manuel d'utilisation

Version 1.0 Janvier 2006

CONSIGNES DE SECURITE

ATTENTION :

Pour éviter tout risque de chocolélectrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT:

Pour réduire les risques de feu et de chocolélectrique, n'exposez pas cet apparéil à la pluie, à la moisiure, aux gouttes ou aux éclaboussures. Ne posez pas de recipient contenant un liquide sur l' apparéil (un vase par exemple).

Ce symbole avertit de la presence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbol signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Caracteristiques techniques et apparcuse susceptibles d'être modifiees sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indicateurs contenues ici. Les couleurs et specifications représentées peuvent être légément différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toutre reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES.

47877 Willich-Münchheide II, Allemagne.

Tel. [phone], Fax [phone]

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes.
2) Conservez ces consignes.
3) Respectez tous les averissements.
4) Respectez toutes les consignes d'utilisation.
5) N'utilisez jamais l'appareil à proximé d'un liquide.
6) Nettoyez l'appareil avec un chiffon sec.
7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8) Ne placez pas l'appareil à proximé d'une source de chaleur telle qu'un chauffage, une cusinière ou tout apparéil dégageant de la chaleur (y compris un ampli de puissance).
9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise.
10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas etre endommagé,tout particulierement a proximate des prises et rallonges électriques ainsi que de l'appareil.
11) Utilisez exclusivement des accessoires et des appeareils supplémentaires recommendés par le fabricant.
12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommendés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ouiable charge pour éviter d'eventuelles blessures en cas de chute.

13) Debranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
14) Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du chassin, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de chic électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous étés qualifié pour faire plus.

TABLE DES MATIERES

1. INTRODUCTION 4

1.1 Fonctions generales de la console 5
1.2 Le manuel 5

1.3 Avant de commencer 5

1.3.1 Livraison 5
1.3.2 Mise en service 5
1.3.3 Enregistrement en ligne 5

2.COMMANDES ET ConnEXIONS 5

2.1 CANAUX MONO 5

2.1.1 Entrées micro et ligne 5
2.1.2 Egaliseur 6
2.1.3 Départs auxiliaires 6
2.1.4 Touche de routing, solo et fader du canal 7

2.2 CANAUX STEREO 7

2.2.1 Entres des canaux 7
2.2.2 Egaliseur des canaux stereo 7
2.2.3 Départs auxiliaires des canaux stéreo 7
2.2.4 Touches de routing, solo et fader des canaux 7

2.3 Panneau de connexions et section Main 7

2.3.1 Départs auxiliaires 1 et 2 7
2.3.2 Connecteurs des départ auxiliaires 1 et 2 8
2.3.3 Connecteurs des retours auxiliaires 1 et 2 8
2.3.4 Retours auxiliaires stéreo 8
2.3.5 Entrée/sortie magnéto 8

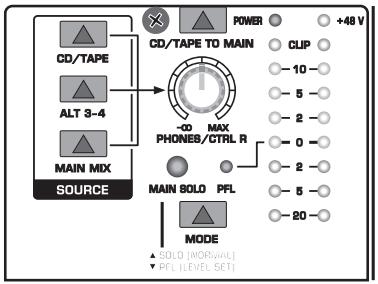

2.3.6 Afficheur de niveaux et moniteurs 9

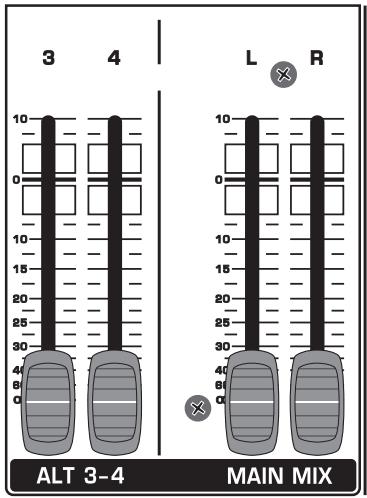

2.3.7 Faders Alt 3-4 et Main Mix 10

2.4 Panneau arriere de la XENYX 1204FX/XENYX 1204 10

2.4.1 Sorties Main Mix, Alt 3-4 et Control Room 10
2.4.2 Alimentation electrique, alimentation fantome et fusible 10

3.PROCESSEUR D'EFFETS NUMERIQUE 10

4. INSTALLATION 11

4.1 Montage dans un rack 11
4.2 Liaisons 11

4.2.1 Liaisons audio 11

5.CARACTERISTIQUES TECHNIQUES 13

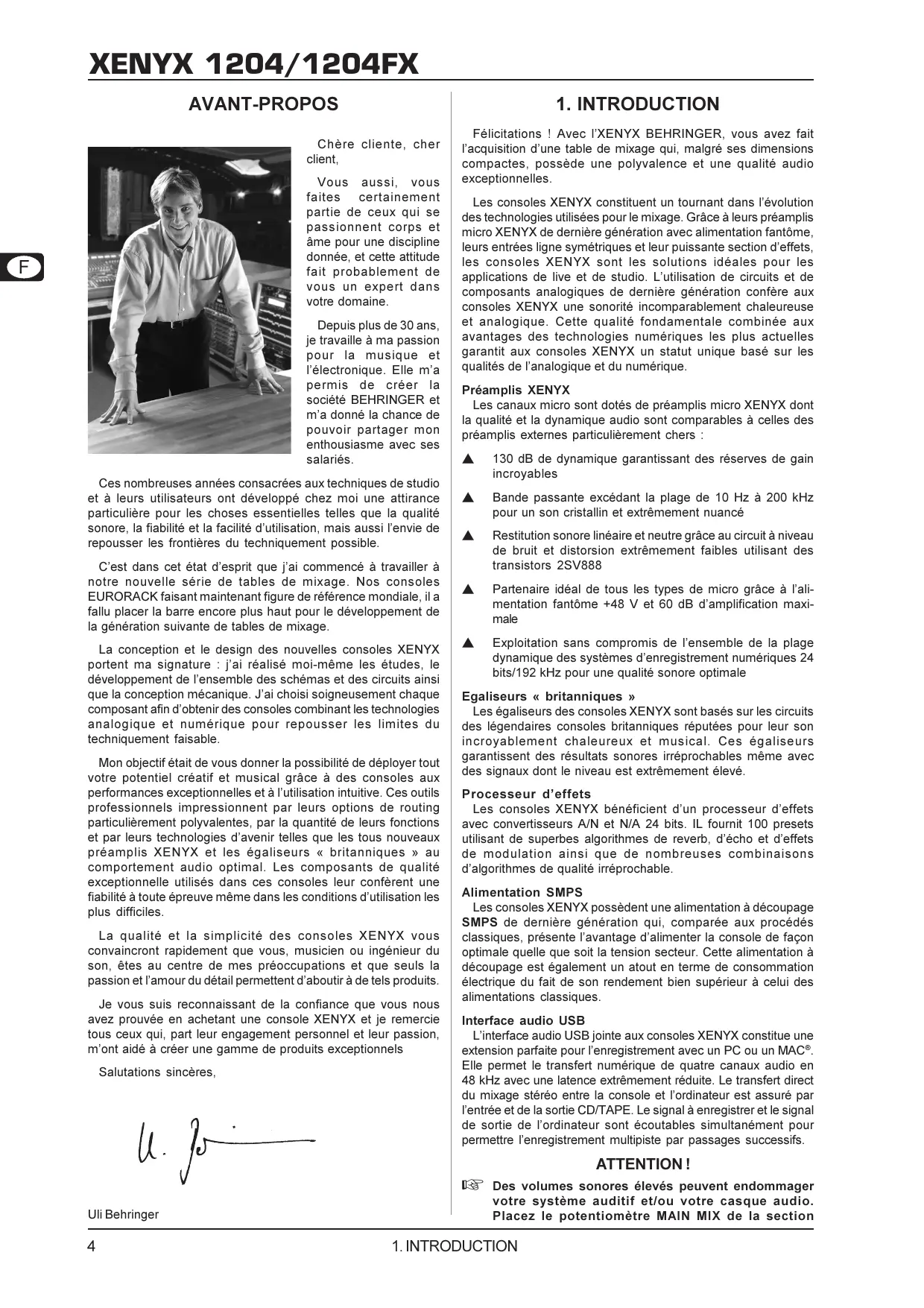

AVANT-PROPOS

Vous aussi, vous faites certainement partie de ceux qui se passionnent corps et âme pour une discipline donnée, et cette attitud fait probablement de vous un expert dans votre domaine.

Depuis plus de 30 ans, je travaillée à ma passion pour la musique et l'électronique. Elle m'a permis de créé la société BEHRINGER et m'a donné la chance de pouvoir partager mon enthousiasmé avec ses salariés.

Les nombreuses années consacrées aux techniques de studio et à leurs utilisateurs ont développé chez moi une attirance particulière pour les choses essentielles telles que la qualité sonore, la fiabilité et la capacité d'utilisation, mais aussi l'envie de repousser les frontières du techniquement possible.

C'est dans cet état d'esprit que j'ai commencé à travailler à notre nouvelle série de tables de mixage. Nos consoles EURORACK faisant maintainant figure de référence mondiale, il a fallu placer la barre encore plus haut pour le développement de la génération suivante de tables de mixage.

La conception et le design des nouvelles consoles XENYX portent ma signature : j'ai réalisé moi-même les études, le développement de l'ensemble des schémas et des circuits ainsi que la conception mécanique. J'ai choisi soignement chaque composant afin d'obtenir des consoles combinant les technologies analogue et numérique pour repousser les limites du techniquement faisable.

Mon objectif était de vous donner la possibilité de déployer tout votre potentiel créé et musical grâce à des consoles aux performances exceptionnelles et à l'utilisation intuitive. Ces outils professionnels impressionnent par leurs options de routing particulièrement polyvalentes, par la quantité de leurs fonctions et par leurs technologies d'avoir telles que les tous nouveaux préamplis XENYX et les égaliseurs « britanniques » au comportement audio optimal. Les composants de qualité exceptionnelle utilisés dans ces consoles leur conférant une fiabilité à toute épreuve même dans les conditions d'utilisation les plus difficibles.

La qualité et la simplicité des consoles XENYX vous convaincront rapidement que vous, musicien ou ingénieur du son, étes au centre de mes préoccupations et que seuls la passion et l'amour du détaill permettent d'aboutir à de tels produits.

Je vous suis reconnaissant de la confiance que vous nous avons prouvée en achetant une console XENYX et je remerciez tous ceux qui, part leur engagement personnel et leur passion, m'ont aidé à creator une gamme de produits exceptionnels

Salutations sincères,

Uli Behringer

1. INTRODUCTION

Félicitations! Avec l'XYNX BEHRINGER, vous avez fait l'acquisition d'une table de mixage qui, malgré ses dimensions compactes, possède une polyvalence et une qualité audio exceptionnelles.

Les consoles XENYX constituent un tournant dans l'évolution des technologies utilisées pour le mixage. Grâce à leurs préamplis micro XENYX de dernierie génération avec alimentation fantôme, leurs entrées ligne symétriques et leur puissant section d'effets, les consoles XENYX sont les solutions ideales pour les applications de live et de studio. L'utilisation de circuits et de composants analogiques de dernierie génération confère aux consoles XENYX une sonorité incomparablement chaleuruse et analogue. Cette qualité fondamentale combinée aux avantages des technologies numériques les plus actuelles garantit aux consoles XENYX un statut unique basé sur les qualités de l'analogue et du numérique.

Preamplis XENYX

Les canaux micro sont dotés de préamplis micro XENYX dont la qualité et la dynamique audio sont comparables à celles des préamplis externes particulièrement chers :

130 dB de dynamique garantissant des réserves de gain incroyables
Bande passante excédant la plage de 10Hz à 200kHz pour un son cristallin et extrémement nuancé
Restitution sonore linéaire et neutre grace au circuit à niveau de bruit et distorsion extrément faibles utilisant des transistors 2SV888
Partenaire idéal de tous les types de micro grâce à l'alimentation fantôme +48 V et 60 dB d'amplification maxi-male
Exploitation sans compromis de l'ensemble de la plage dynamique des systèmes d'enregistrement numériques 24 bits/192 kHz pour une qualité sonore optimale

Egaliseurs «britanniques »

Les égaliseurs des consoles XENYX sont basés sur les circuits des légendaires consoles Britanniques réputées pour leur son incroyablement chaleurux et musical. Ces égaliseurs garantissant des résultats sonores irréprochables même avec des signaux dont le niveau est extrémement élevé.

Proceseur d'effets

Les consoles XENYX bénéficient d'un processeur d'effets avec convertisseurs A/N et N/A 24 bits. IL fournit 100 preset utilisant de superbes algorithmes de reverb, d'echo et d'effets de modulation ainsi que de nombreuses combinaisons d'algorithmes de qualité irréprochable.

Alimentation SMPS

Les consoles XENYX possèdent une alimentation à découpage SMPS de première génération qui, comparée aux procédés classiques, présente l'avantage d'alimenter la console de façon optimale qu'elle que soit la tension secteur. Cette alimentation à découpage est également un outat en terme de consommation électrique du fait de son rendement bien supérieur à celui des alimentations classiques.

Interface audio USB

L'interface audio USB jointe aux consoles XENYX constitue une extension parfaite pour l'enregistrement avec un PC ou un MAC®. Elle permet le transfert numérique de quatre canaux audio en 48 kHz avec une latence extrémenment réduite. Le transfert direct du mixage stéreo entre la console et l'ordinateur est assure par l'entrée et de la sortie CD/TAPE. Le signal à enregistrer et le signal de sortie de l'ordinateur sont écoutables simultanément pour permettre l'enregistrement multipiste par passages successifs.

ATTENTION!

Des volumes sonores élevés peuvent endommager votre système auditif et/ou votre casque audio. Placez le potentiametre MAIN MIX de la section

générale en butée gauche avant demettre l'appareil sous tension. Veillez toujours à travailler à des puissances raisonnables.

1.1 Fonctions generales de la console

Une table de mixage possède 3 fonctions principales :

Traitement des signaux: réglage de la préamplification, des niveaux, des ajouts d'effet et des corrections en fréquences.
Distribution des signaux : rassemble les signaux sur les auxiliaires pour les effets et/ou les moniteurs, répartit les signaux sur différents bus pour l'enregistrement et sur le bus général pour l'alimentation d'une sono, de la cabine du studio ou d'un enregistreur deux pistes.
Mixage: réglage des volumes, répartition en fréquences et position dans l'image stéreo de chaque signal par rapport aux autres. Contrôle du niveau du mixage général pour l'adapter à l'enregistreur (studio) ou au filtre actif et aux amplis de puissance (live). Cette fonction reine de la console englobe toutes les fonctions enumeratedes plus haut.

La surface de travail des consoles BEHRINGER est parfaitement adaptée à tous ces travaux et est concise pour que vous puissiez visualiser facilement le trajet du signal dans la console.

1.2 Le manuel

Ce manuel est concu pour vous fournir une vue d'ensemble des différentes commandes et de leurs fonction et utilisation. Nous avons regroupé les commandes selon leur fonction pour que vous puissiez apprehender rapidement l'architecture de votre console. Pour des informations complémentaires concernant un thème précis, consultez notre site http://www.behringer.com. Vous y trouvez des explications illustrées d'exemples concernant les effets et le réglage des niveaux.

Le schéma ci-joint propose une vue d'ensemble des liaisons entre les entrées et les sorties de votre console ainsi que de la position des potentiétres et commutateurs situés sur ces liaisons.

Essayez de suivre le trajet d'un signal voyageant dans la console à partir d'une entrée micro jusqu'àu connecteur du premier départ auxiliaire. Ne vous laissez pas impressionner par la quantité des possibilités, c'est plus simple qu'il n'y parait! En gardant un œil sur le schéma des différents éléments, vous maïtriserezrapidementvoireConsole et pourrez en exploiter toutes les possibilités.

1.3 Avant de commencer

1.3.1 Livraison

Votre console a eté emballée avec le plus grand soin dans nos usines afin de lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifie qu'elle ne présente aucun signe extérieur de dégats.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

1.3.2 Mise en service

Assurez-vous que la circulation d'air autour de la console est suffisante et ne la posez pas à proximé d'un radiateur ou d'un ampli de puissance afin d'éviter tout risque de surchauffe.

On effectue la liaison avec la tension secteur via le cordon d'alimentation fourni. Il correspond aux normes de sécurité en vigueur. Si vous étés amené à changer le fusible, voirlez à utiliser un fusible de même type.

Assurez-vous que tous vos apparèls sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.
Assurez-vous de la compétence des personnes installant et utiliser cette console. Pendant et après l'installation, vérifie que les personnes utilisant l'appareil sont suffisamment en contact avec la terre afin d'éviter tout risque de décharge electrostatique qui pourrait eventuelslement endommager votre table de mixage.

1.3.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs déliés. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouvrez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvrez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouvrez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour notre coopération!

*D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2.COMMANDES ET CONNEXIONS

Ce chapitre déscrit les différentes commandes et connexions de votre console. Tous les potentiamètres, toutes les touches et tous les connecteurs y sontprésentés en détaïl.

2.1 CANAUX MONO

2.1.1 Entrées micro et ligne

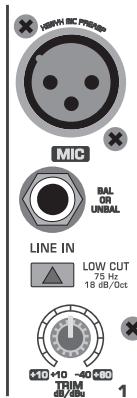

Fig. 2.1: Connecteurs et potentiomètre des entrées micro/ligne

MIC

Chaque canal mono possède une entrée micro symétrique sur XLR et une alimentation fantôme débrayable pour les micros électrostatiques. Les préamplis micro XENYX garantissent une amplification linéaire et dénuée de bruit résiduel dont les performances sont comparables à celles des préamplis micro externes extrémement chers.

Eteignez vous système de diffusion avant d'activer l'alimentation fantôme, le bruit de mise sous tension géné ré pouvant endommager votre système d'écoute. Respectez aussi les consignes du chapitre 2.4.2 «Alimentation électrique, alimentation fantôme et fusible».

LINE IN

Les canaux mono disposent également d'une entrée ligne sur jack 6,3 mm. Bien que symétriques, ces entrées peuvent aussi receivevoir des connecteurs asymétriques (jacks mono).

N'oubliez jamais que vous ne pouvez utiliser simultanément qu'une seule des deux entrées des canaux mono. Autrement dit, utilisez soit l'entrée micro, soit l'entrée ligne!

LOW CUT

Les canaux mono possèdent un filtré coupe-bas LOW CUT. Avec sa pente raide (18 dB/octave, -3 dB à 75 Hz), il permet de supprimer les bruits indésirables dans le bas du spectre.

TRIM

Le potentiemetre TRIM détermine l'amplification d'entrée. Placez ce potentiemetre en butée gauche avant de raccorder ou de débrancher une source de l'une des deux entrées.

2.1.2 Egaliseur

Les canaux mono disposent d'un égaliseur 3 bandes. Chaque potentiamètre permet une variation maximale de 15 dB du niveau de sa bande de fréquences. L'égaliseur est neutre lorsque ses potentiamètres sont en position centrale.

Le circuit des égaliseurs «britanniques» est basé sur les technologies utilisées dans les grosses consoles de studio. Il garantit des traitements chaleurux sans effets indésirables. Mème avec des amplifications/attenuations importantes de ±15 dB, la section d'égalisation des consoles XENYX possède une grande musicalité et ne généraleaucun effet secondaire tel que des déphasages ou des limitations de la largeur de bande comme c'est souvent le cas avec les égaliseurs classiques.

Fig. 2.2: L'égaliseur des canaux mono

Les correcteurs des bandes de fréquences haute (HIGH) et bassse (LOW) sont des filtres en plateau. Ilstraitent de façon égale toutes les fréquences au-dessus (HIGH) ou au-dessous (LOW) de leur fréquence de coupure fixée à 12kHz (HIGH) et 80Hz (LOW).Le correcteur de la bande des mediums est un filtrer en cloche dont la fréquence centrale est fixée a 2,5kHz

2.1.3 Départs auxiliaires
Fig. 2.3: Potentiometres de départ auxiliaire des canaux

Les départs auxiliaires dédoublent le signal des canaux et regroupent les signaux dédoublés sur un bus. On peut recuperer le signal du bus auxiliaire via sa sortie Aux Send (départ auxiliaire) et le conduire vers un processeur d'effets externe ou vers un circuit de retours. Le return du signal Traitsé par les effets s'effectue via les entrées Aux Return (retour auxiliaire).

Dans la plupart des cas où l'on utilise un auxiliaire pour des effets, on utilise le départ auxiliaire en mode post-fader afin que le volume de l'effet de chaque canal reste dépendant de la position du fader du canal. Si tel n'était pas le cas, le signal d'effet de chaque canal resterait audible même avec le fader du canal totalement fermé. Pour les circuits moniteurs, il est préféable d'utiliser le départ auxiliaire en pré-fader afin que le niveau du retour soit indépendant de la position du fader du canal.

Les deux départ auxiliaires sont mono, intervennent après l'égalisseur sur le trajet du signal et permettent une amplification du signal routé sur leur bus de 15 dB maximum.

Si vous enforcez la touche MUTE/ALT 3-4 d'un canal, le départ auxiliaire 1 du canal est coupé s'il est en mode post-fader. Le départ auxiliaire 2 de la XENYX 1204FX n'est pas concerné par cette remarque.

AUX 1 (MON)

Le départ auxiliaire 1 de la XENYX 1204FX est commutable en pré-fader, cas dans lequel il est parfaitement adapté à la réalisation d'un circuit de retours. Sur la XENYX 1204, le premier départ auxiliaire étant uniquement pré-fader, il est sénégraphié MON (moniteurs).

PRE

Lorsque la touche PRE du départ auxiliaire 1 est enforcée, l'auxiliaire est pré-fader.

AUX 2 (FX)

Le second département auxiliaire nommé FX est post-fader. Il est donc destiné à alimenter un ou plusieurs processeur d'effets.

Sur la XENYX 1204FX, le départ d'effet (FX-Send) est le chemin direct d'accès au processeur d'effets intégré.

Si vous souhaitez utiliser le processeur d'effets interne, laissez les deux embases de return auxiliaire STEREO AUX RETURN inocuppées.

XENYX 1204FX: On peut utiliser un processeur d'effets externe avec l'auxiliaire 2, ce qui condamme le module d'effets interne.

2.1.4 Touche de routing, solo et fader du canal

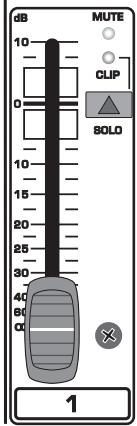

Fig. 2.4: Commandes de panorama et de routing

PAN

On déterminé la position du signal de chaque canal dans le champ stéreo grâce au potentiamètre PAN. Cette commande possède une énergie constante, autrement dit le signal garde un niveau identique qu'elle que soit sa position au sein de l'image stéreo.

MUTE/ALT 3-4

La touche MUTE/ALT 3-4 permet de supprimer le signal de chaque canal du bus général Main Mix et de le router sur le bus Alt 3-4-Bus. Le signal du canal n'est donc plus audible dans le mixage général.

LED MUTE

La LED MUTE indique que le signal du canal est routed sur le bus Alt 3-4.

LEDCLIP

La LED CLIP s'allume lorsqu'une surcharge apparait dans le canal. Dans ce cas, réduisez l'amplification d'entrée avec le potentiamètre TRIM du canal et, si nécessaire, vérifie le réglage de l'égalisseur du canal.

SOLO

On utilise la touche SOLO (XENYX 1204FX uniquement) pour router le signal d'un canal sur les bus d'écoute Solo (Solo In Place) ou PFL (Pre Fader Listen). On peut ainsi écouter isolément le signal d'un canal sans pour autant affecter le signal de la sortie générale. Le signal écoute est prélevé soit avant (PFL, mono), soit après (Solo, stéreo) le potentiamètre de panorama et le fader du canal (consultez aussi le chapitre 2.3.6 « Afficheur de niveaux et moniteurs »).

Le fader du canal détermine le niveau du signal du canal dans le bus général Main Mix ou dans le bus secondaire Alt 3-4 selon le routing besoini.

2.2 CANAUX STEREO

2.2.1 Entrées des canaux

Fig. 2.5: Entrées des canaux stéreo et touche LEVEL

Chaque canal stéreo possède deux entrées ligne symétriques sur jacks pour les côtes gauche et droit du canal. Lorsque seule l'embase gauche L est occupée, le canal fonctionne en mono. Les canaux stéreo sont conçus pour accueillir des signaux de niveau ligne exclusivement.

Bien que symétriques, les deux entrées jack peuvent aussi recevoir des connecteurs asymétriques.

LEVEL

Les entrées des canaux stéreo sont accompaniesés d'une touche LEVEL permettant d'adapter le niveau d'entrée du canal enCHOISIGANT soit le niveau semi-professionnel de -10 dBV, soit le niveau professionnel de +4 dBu, cas dans lequel la sensibilité d'entrée est supérieure.

2.2.2 Egaliseur des canaux stéreo

L'égaliseur des canaux stéreo est stéreo. Les caractéristiques et les fréquences traitées par ses filtres sont les mêmes que celles de l'égaliseur des canaux mono. Pour la correction en fréquences de signaux stéreo, un égaliseur stéreo est préféable à deux égaliseurs mono, ces derniers faisant courir le risque de corriger chaque côte de façon différente.

2.2.3 Départs auxiliaires des canaux stéréo

Les départs auxiliaires des canaux stéreo fonctionnent comme ces des canaux mono. Les départs auxiliaires étant toujours mono, le signal des canaux stéreo est d'abord réduit en une somme mono avant d'attaquer le bus auxiliaire.

2.2.4 Touches de routing, solo et fader des canaux BAL

Le potentiomètre BAL(ANCE) s'apparente à la commande PAN des canaux mono. Il détermine la part relative du niveau des signaux gauche et droit du canal avant qu'ils ne soient routés sur le bus principal Main Mix.

La touche MUTE/ALT 3-4, la LED MUTE, la LED CLIP, la touche SOLO et le fader des canaux stéreo fonctionnement comme sur les canaux mono.

2.3 Panneau de connexions et section Main

Pour la compréhension de l'architecture des canaux, nous avons observé le trajet du signal dans la console de haut en bas. Considérons maintainant la console de gauche à droite. Les signaux des canaux sont tous prélevés au même endroit dans les canaux puis rassemblés dans la section principale Main.

2.3.1 Départs auxiliaires 1 et 2

Fig. 2.6 : Potentiometres AUX SEND de la section Main

On route le signal d'un canal sur le départ auxiliaire 1 grâce au potentiometre AUX 1 du canal en question.

AUX SEND 1 (MON)

Le potentiemetre de départ auxiliaire MON (moniteurs) détermine le niveau général du premier départ auxiliaire. Sur la XENYX 1204 X, le bouton MON est baptisé AUX SEND 1.

AUX SEND 2 (FX)

Le potentiemetre de départ auxiliaire FX (effets) déterminé le niveau général du départ auxiliaire 2.

SOLO

La touche SOLO (XENYX 1204FX uniquement) permet d'éçouter isolément les signaux routés sur les auxiliaires via les sorties CONTROL ROOM/PHONES et d'en contrôle le niveau via l'afficheur.

Pour écouter exclusivement la somme d'un bus auxiliaire, aucune autre touche SOLO ne doit être enforcée et le commutateur MODE doit être en position SOLO (relâché).

2.3.2 Connecteurs des départ auxiliaires 1 et 2

Fig. 2.7: Connecteurs des départ auxiliaires

AUX SEND 1

Utilisez le départ auxiliaire 1 en pré-fader pour alimenter un circuit de retours (ampli de puissance plus retours ou retours actifs) que vous aurez relié à la sortie AUX SEND 1. Si vous utilisez ce départ auxiliaire en post-fader, lisez le paragraphe suivant consacre au départ auxiliaire 2.

AUXSEND2

La sortie AUX SEND 2 fournit les signaux dédoudés grâce au potentiamètre FX des canaux. Reliez cette sortie à l'entrée d'un processeur d'effets. Ce dernier traitera tous les signaux de l'auxiliaire 2. Raccordez les sorties du processeur d'effets aux entrées STEREO AUX RETURN de la console.

2.3.3 Connecteurs des retours auxiliaires 1 et 2

Fig. 2.8: Connecteurs des retours auxiliaires stéreo

STEREO AUX RETURN 1

Les entrées STEREO AUX RETURN 1 seront généralement de return d'effet. On les raccorde donc aux sorties du processeur d'effets alimenté par un auxiliaire post-fader. Lorsque seule l'entrée gauche du return stéreo estOccupée, le return auxiliaire fonctionne automatiquement en mono.

On peut aussi utiliser ces connecteurs comme entrées ligne supplémentaires.

STEREO AUX RETURN 2

Les entrées STEREO AUX RETURN 2 sont destinées à receivevoir le signal venant des sorties du processeur d'effets auquel on a affecté différents signaux via les potentiomètres FX. Si vous utilise ces embases comme entrées supplémentaires, cablez les sorties du processeur d'effets aux entrées d'un canal pour ramener l'effet dans la console. Vous pourrez alors égaliser l'effet grâce à l'égaliseur du canal servant de retard d'effet.

Dans ce cas, veillez à ce que le potentiamètre FX du canal soit en butée gauche sous peine de creator une boucle et de générer du larsen!
Si vous souhaitez utiliser le processeur d'effets interne, les entrées STEREO AUX RETURN 2 doivent rester libres.

2.3.4 Retours auxiliaires stéréo
Fig. 2.9 : Potentiometres des retours auxiliaires stéreo

STEREO AUX RETURN 1

Le potentiemetre stéreo du return auxiliaire STEREO AUX RETURN 1 détermine le niveau du signal entrant dans la console via les entrées STEREO AUX RETURN 1. Lorsque ces embases servent de return d'effet, elles permettent d'ajouter de l'effet au signal des canaux.

Le processeur d'effets doit dans ce cas etre regle sur 100% d'effet.

STEREO AUX RETURN MON

Le potentiemetre STEREO AUX RETURN MON possede une fonction particuliere : il permet de réaliser un circuit de retours compensant des effets. Prenons un exemple :

Circuit retours avec effets

Voici la description du câblage de votre processeur d'effets concernant cette application. Reliez le départ AUX SEND 2 de votre console à l'entrée L/Mono de votre processeur d'effets et raccordez les sorties du processeur au premier retour auxiliaire STEREO AUX RETURN 1.

Câblez le premier départ auxiliaire AUX SEND 1 avec l'entrée de l'ampli de puissance des retours. Le potentiemetre AUX SEND 1 détermine alors le volume du circuit moniteurs.

Dans les retours, on regle le niveau des effets du processeur avec le potentiametre STEREO AUX RETURN MON.

Avec l'ampli casques POWERPLAY PRO HA4700 ou HA8000 BEHRINGER, vous pouvez réaliser simplement quatre (huit pour le HA8000) retours casque pour votre studio.

STEREO AUX RETURN 2 (FX)

Le potentiemetre STEREO AUX RETURN 2 définit le niveau des signaux entrant dans la console via les entrées AUX RETURN 2. Comme pour le premier auxiliaire, ces signaux sont ensuite routés sur le bus général Main Mix.

MAIN MIX/ALT 3-4

Le MAIN MIX/ALT 3-4 route le signal entrant dans la console via les retours STEREO AUX RETURN 2 sur le bus principal Main Mix (relâché) ou sur le bus secondaire Alt 3-4 (enforcé).

2.3.5 Entrée/sortie magnéto
Fig. 2.10: Connecteurs magnéto

CD/TAPE INPUT

Les entrées CD/TAPE INPUT sont conçues pour être raccordées aux sorties d'un enregistrur deux pistes tel qu'un DAT. De plus, elles constituent une entrée ligne stéreo supplémentaire à laquelle on peut relier le signal sortant d'une seconde console XENYX ou d'un ULTRALINK PRO MX882 BEHRINGER par exemple. En raccordant l'entrée TAPE à un ampli hi-fi équipé d'une fonction de sélection des sources, on peut alimenter la console avec différentes sources (platine cassette, lecteur CD, etc.).

CD/TAPE OUTPUT

Les sorties asymétriques CD/TAPE OUTPUT sont reliées en parallèle aux sorties MAIN OUT et destinées à alimenter un enregistrure stéreo. Elles délivrent le signal du bus principal MAIN MIX dont on règle le niveau grâce au fader général MAIN MIX.

Si vous cablez un compresseur ou un noise gate derrière la sortie magnéto 2-Track, vous ne pourrez plus réaliser de fade out parfait avec les faders.

2.3.6 Afficheur de niveaux et moniteurs

Fig. 2.11: Sections Control Room et Phones, afficheur

CD/TAPE

La touche CD/TAPE assigne le signal des entrées CD/TAPE INPUT à l'afficheur de niveaux et route le signal sur les sorties CONTROL ROOM OUT (bus d'écoute) et PHONES (casque) – impossible d'éçouter les retours magnétique plus simplement.

ALT 3-4

La touche ALT 3-4 route le signal du bus secondaire Alt 3-4 sur le bus d'écoute.

MAIN MIX

La touche MAIN MIX assigne le signal du bus général Main Mix à l'afficheur de niveaux tout en le routant sur les sorties du bus d'écoute (sorties Control Room et casque).

PHONES/CTRL R(OOM)

Ce potentiemetre détermine le volume du bus d'écoute, c'est à dire le volume des sorties Control Room et casque.

CD/TAPE TO MAIN

Lorsque la touche CD/TAPE TO MAIN est enforcée, l'entrée magnéto CD/TAPE est routée sur le bus général Main Mix et sert ainsi d'entrée supplémentaire. On peut donc raccorder à cette entree des instruments MIDI ou toute autre source ne nécessitant pas de traitement. Enfin, cette touche supprime la liaison directe entre le Main Mix et la sortie CD/TAPE.

POWER

La LED bleue POWER indique que la console est sous tension.

+48V

La LED rouge +48 V's'allume lorsque l'alimentation fantôme est en service. L'alimentation fantôme est nécessaire au fonctionnement des micros électrostatiques. On l'active via son commutateur du panneau arrêté de la console.

Ne raccordez jamais de micro ou de boite de direct à la console lorsque l'alimentation fantôme est déjà sous tension. D'autre part, éteignez votre système de diffusion (moniteurs ou sono) avant demettre l'alimentation fantôme en fonction. Une fois l'alimentation fantôme activée, attendez environ une minute avant de régler les niveaux d'entrée afin que le système ait le temps de se stabiliser.

AFFICHEUR DE NIVEAUX

L'afficheur de niveaux super précis indique le niveau du signal qui lui est assigné.

REGLAGE DES NIVEAUX

Pour l'enregistrement numérique, assurez-vous toujours que le niveau des signaux entrant dans l'enregistreur ne dépasse pas 0 dB. En effet, contrairement aux magnétos analogiques, les enregistreurs numériques engendrent des distorsions

numériques très désagréablesès le moindre dépassement de leur niveau maximal.

Pour l'enregistrement analogique, les Vu-mêtres de l'enregistreur peuvent indiquer jusqu'à +3 dB sur les fréquences basses (signal d'une grossse caisse par exemple). En revanche, du fait de leur inertie, les Vu-mêtres ont tendance à afficher un niveau inférieur à ce qu'il est réellement pour les fréquences supérieures à 1 kHz. C'est pourquoit nous vous conseillons de régler le niveau d'un charleyston de sorte que les Vu-mêtres affichent -10 dB au plus. Pour une caisse claire, le niveau affché peut atteindre 0 dB.

L'afficheur de niveaux de votre XENYX indique le niveau des signaux de façon independante des fréquences. Nous recommendons un niveau d'enregistrement affché de 0 dB quel que soit le signal.

MODE (XENYX 1204FX unique)

La touche MODE déterminé si les touches SOLO des canaux fonctionnent en PFL (Pre Fader Listen) ou en Solo (Solo In Place).

PFL

Pour activer la fonction PFL, enforcez la touche MODE. Pour le réglage des niveaux, utilisez systématiquement la fonction PFL. Elle préféve le signal des canaux avant le fader et le route sur le bus d'écoute mono PFL. En mode PFL, seul le côté gauche de l'afficheur fonctionne. Réglez le gain de chaque canal de telle sorte que l'afficheur indique 0 dB en mode PFL.

Solo

Lorsque la touche MODE est relachée, le signal des canaux dont la touche Solo est enforcée est routé sur le bus d'écoute stéreo Solo en respectant la position du signal dans l'image stéreo. Solo est l'abréviation de Solo In Place et constitue la méthode classique pour écouter isolément un signal ou un groupe de signaux. Dés que la touche Solo d'un canal est enforcée, tous les autres canaux sont supprimés du bus d'écoute. Rappelons que les sorties du bus d'écoute sont Control Room (égie) et casque. Le bus Solo est alimenté par le signal post auxiliaire, post panorama et post-fader des canaux.

Le potentiemetre PAN de chaque canal possede une energia constante. Cela signifie que le signal possede un niveau constant quelle que soit sa position dans le champ stereo. Ainsi, pour que le niveau subjectif reste constant, le niveau reel du signal place au centre de l'image stereo est inférieur de 4 dB à celui du signal place complètement à droite ou à gauche du champ stereo. C'est pourquoit les signaux n'était pas complètement à gauche ou à droite du champ stereo ont un niveau affché en mode Solo inférieur à celui affché en mode PFL.

Le signal du bus Solo est routed sur les sorties Control Room et casque et assigné à l'afficheur de niveaux. Lorsqu'une touche Solo est enforcée, les signaux de l'entrée Tape ainsi que des bus ALT 3-4 et Main Mix sont supprimés des sorties d'écoute Control Room et casque et ne sont plus pris en compte par l'afficheur de niveaux.

MAIN SOLO (XENYX 1204FX uniquement)

La LED MAIN SOLO s'allume dés que l'une des touches Solo des canaux ou des départ auxiliaires est enforcée, à condition naturellement que la touche MODE soit en position Solo.

PFL (XENYX 1204FX unique)

La LED PFL indique que l'afficheur de niveaux est en mode PFL.

Fig. 2.12: Sortie casque PHONES

Sortie casque PHONES

Cette embase jack stéreo 6,3 mm est destinée au raccordement d'un casque audio. Le signal présente à cette sortie est le même que celui disponible aux sorties Control Room.

2.3.7 Faders Alt 3-4 et Main Mix
Fig. 2.13 : Faders Alt 3-4 et Main Mix

On règle le niveau de sortie du bus seconde Alt 3-4 et du bus principal Main Mix grâce à leurs faders de haute précision.

2.4 Panneau arrête de la XENYX 1204FX/ XENYX 1204

2.4.1 Sorties Main Mix, Alt 3-4 et Control Room

Fig. 2.14: Sorties Main Mix, Alt 3-4 et Control Room

MAIN OUTPUTS

Les sorties MAIN sur XLR symétriques délivrent le signal du bus général MAIN MIX et possèdent un niveau nominal de +4 dBu.

ALT 3-4 OUTPUTS

Les sorties asymétriques ALT 3-4 délivrent le signal des canaux routés sur le bus secondaire Alt 3-4 grâce à la touche MUTE des canaux. Les sorties de ce sous-groupe peuvent par exemple servir à alimenter une seconde console. Elles font aussi office de sorties d'enregistrement paralleilles aux sorties générées Main Outputs. Vous avez donc la capacité d'enregistrer 4 pistes simultanément. Enfin, vous pouze raccorder des cables en Y à ces 4 sorties afin de pouvoir travailler avec un enregistrateur 8 pistes. Vous disposez alors de 2 × 4 sorties (par exemple sortie 1 sur pistes 1 et 2, etc.). Ensuite, travailliez en deux étapes : commencez par enregistrer les pistes 1, 3, 5 et 7, puis attaquez les pistes 2, 4, 6 et 8.

CONTROL ROOM OUTPUTS

En général, on relié la sortie Control Room aux moniteurs de la régime. On peut ainsi écouter le mixage stéreo principal mais aussi les signaux solo.

2.4.2 Alimentation électrique, alimentation fantôme et fusible

Commutateur POWER

On met la console sous tension à l'aide du commutateur POWER.

100-240V~50/60Hz40W FUSE:T1.6A 250V

Fig. 2.15 : Alimentation, alimentation fantôme et fusible

PORTE FUSIBLE/EMBASE IEC

On effectue la liaison à la tension secteur via l'embase IEC standard et son cordon d'alimentation fourni. Il est conforme aux normes de sécurité en vigueur. Si vous étés améné à replacer le fusible, utilisez imperativement un fusible de même type.

Commutateur PHANTOM

On active l'alimentation fantôme grâce au commutateur PHANTOM. Elle fournit aux entrées XLR des canaux mono la tension nécessaire à l'utilisation des micros electrostatiques. La LED rouge +48 V est allumée lorsque l'alimentation fantôme est en service. Dans ce cas, l'utilisation de micros dynamiques reste généralement possible à condition d'utiliser des liaisons symétriques. En cas de doutes, consultez la documentation fournie par le fabricant de votre micro.

Lorsque l'alimentation fantôme est déjà en service, ne raccordez jamais de micro ou de boîte de direct à la console. Reliefs toujours les micros à la console avant demettre l'alimentation fantôme en marche. D'autre part, il est recommendé d'éteindre le système de diffusion (moniteurs/sono) avant d'allumer l'alimentation fantôme. ÀpRESa mise sous tension,attendez environ une minute avant d'effectuer le réglage des niveaux afin que le système se stabilise.

Attention! Excluez les liaisons XLR asymétriques (broches 1 et 3 reliées) sur les entrées micro si vous souhaitez utiliser l'alimentation fantôme.

NUMERO DE SERIE

Le numéro de série est important pour le droit à la garantie. Veuillez tenir compte des avertissements du chapitre 1.3.3.

3. PROCESSEUR D'EFFETS NUMERIQUE

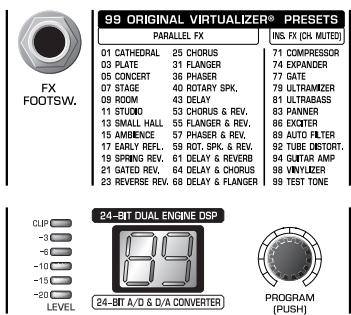

Fig. 3.1: Module d'effets numérique (XENYX 1204FX uniquement)

PROCESSEUR D'EFFETS 24 BITS

Voici un récapitulatif de l'ensemble des presetds du processeur d'effets. Ce module délivre des effets standard de haute qualité tels que reverb, chorus, flanger et écho ainsi que diverses combinaisons d'algorithmmes. Le multi-effet interne presente l'avantage de ne pas nécessiter de cablage, ce qui simplifie l'utilisation et permet d'éviter la formation de boucles de masse et d'écarts de niveau.

Ces presetets sont des effets d'auxiliaire classiques, autrement dit ils s'ajoutent au signal brut. Ouvrez le potentiemetre FX TO MAIN pour regler le mélange entre signal original et signal d'effet.

Pour régler la proportion d'effet traitant le circuit de retours, le principe est le même mais avec le potentiamètre FX TO MON. Bien entendu, le processeur d'effets doit être alimenté par des signaux. Pour ce faire, ouvre le bouton FX des canaux àtraits ainsi que le fader FX SEND.

FX FOOTSW (pedale d'effet)

On peut raccorder une pédale marche/arrêt standard à l'embase FX FOOTSW. La pédale permet demettre le module d'effets intégré en ou hors fonction. Un point lumineux en bas de l'afficheur indique qu'on a mis le processeur interne hors service via la pédale.

Vous trouvrez une illustration du cablage correct de la pédale sur la page suivante.

LEVEL

L'afficheur à LED du module d'effets indique le niveau du signal d'effet. Veillez à ce que la LED Clip ne s'allume que sur les créées. Si elle reste constamment allumée, le processeur est en surcharge et engende des distorsions désagréables. Le potentiamètre FX (AUX SEND 2) détermine le niveau du signal entrant dans le module d'effets.

PROGRAM

On désit un programme d'effet en tournant la commande PROGRAM. L'afficheur indique en clignotant le nombre de la preset可以选择. Appuyez sur la commande PROGRAM pour confirmer votre choix et l'affichage devient fixe. On peut aussi valider la sélection via la pédale marche/arrêt.

4. INSTALLATION

4.1 Montage dans un rack

Dans l'emballage de votre console, vous trouvrez deux équcherres de montage en rack 19" destinées à être fixées sur les flancs de votre console.

Pour installer les équres sur votre console, commencez par retarder les vis des flancs de la table de mixage. Puis, en utilisant les mêmes vis, fixez les équres aux flancs de la console. Vous remarquerez que chaque équerre est prévue pour un côté. Vous pouvez alors intégrer votre table de mixage à votre rack 19". Assurez- vous que la circulation d'air autour de la console est suffisante et ne la placez pas pres d'un chauffage ou d'un ampli de puissance pour lui éviter tout problème de surchauffe.

Pour l'installation des équres de montage en rack, utilisez exclusivement les vis d'origine des flancs de la console.

4.2 Liaisons

Pour vos différentes applications, vous aurez besoin d'un grand nombre de câbles différents. Les schémas suivants illustrrent les différents types de liaison. Utilisez exclusivement des câbles de bonne qualité.

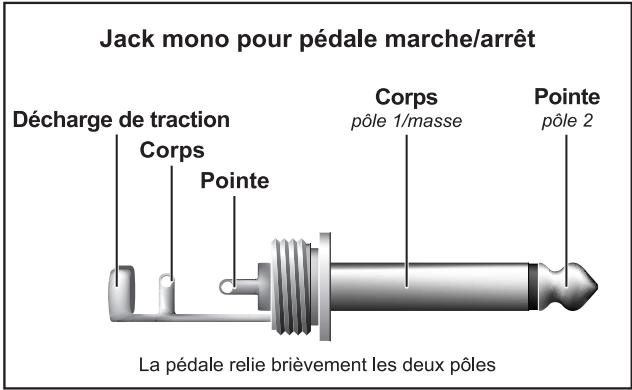

Fig. 4.1: Jack mono pour pédale standard

4.2.1 Liaisons audio

Pour cabler les entrées/sorties 2-Track, utilisez des connecteurs cinch/RCA normaux.

Bien sur, vous pouvez raccorder des liaisons asymétriques aux embases symétriques de la console. Utilisez soit des jacks mono, soit des jacks stéreo dont vous aurez relié en pont la bague et le corps (pour les XLR, reliez les broches 1 et 3).

Attention! N'utilisez jamais de XLR asymétriques (broches 1 et 3 reliées) sur les entrées micro de votre console si vous comptez activer l'alimentation fantôme.

Fonctionnement symétrique avec des connexiones XLR
Entree

$$ \begin{array}{l} 1 = \text {m a s s e} / \text {b l i n d a g e} \ 2 = \text {c h a u d} (+) \ 3 = \text {f r o i d} (-) \ \end{array} $$

Sortie

En cas de fonctionnement asymétrique, il faut ponter la broche 1 et la broche 3.

Fig. 4.2: Liaison XLR

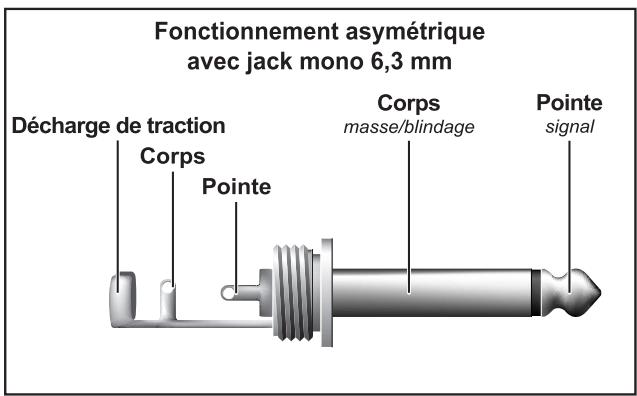

Fig. 4.3: Jack mono 6,3 mm

Fig. 4.4: Jack stereo 6,3 mm

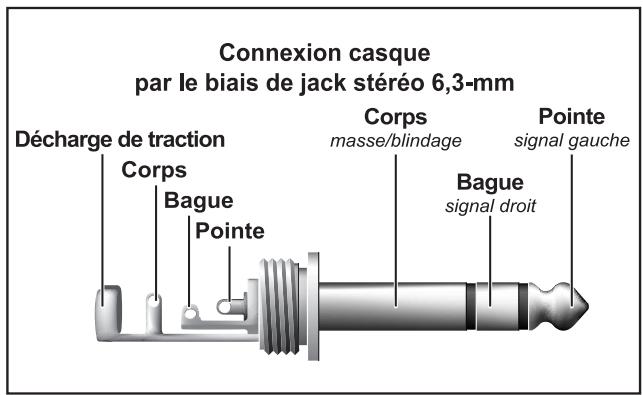

Fig. 4.5: Connecteur casque

5. CHARACTERISTIQUES TECHNIQUES

Entrees mono

Entrées micro (XENYX Mic Preamp)

Type XLR, symétrie électronique, étage d'entrée discret

Mic E.I.N. (20 Hz - 20 kHz)

@ 0Ω impédance d'entrée -134 dB / 135,7 dB A pondéré
@ 50 Ω impédance d'entrée -131 dB / 133,3 dB A pondéré
@ 150 Ω impédance d'entrée -129 dB / 130,5 dB A pondéré

Bande passante < 10Hz - 150kHz (-1 dB), < 10Hz - 200kHz (-3 dB)

Amplification de +10a +60 dB

Niveau d'entrée max. +12 dBu @ +10 dB Gain

impédance env. 2,6 kΩ symétrique

Rapport signal/bruit 110 dB / 112 dB A pondéré

Type jacks stereo 6,3 mm, symétrie électronique

impédance env. 20 kΩ symétrique

10 kΩ asymétrique

Amplification de-10a+40dB

Niveau d'entrée max. 30 dBu

Amortissement des fades¹

(amortissement de la diaphonie)

Fader Main fermé 90 dB

Canal « muté » 89,5 dB

Fader du canal fermé 89 dB

Bande passante

Entree micro sur sortie Main

<10 Hz - 90 kHz +0 dB / -1 dB

< 10~Hz - 160~kHz +0 dB/-3dB

Entrées stéréo

Type jacks stereo 6,3 mm, symétrie électronique

impédance env. 20 kΩ

Niveau d'entrée max. +22 dBu

Egaliseur canaux mono

Graves 80 Hz / ±15 dB

Médiums 2,5 kHz / ±15 dB

Aigus 12 kHz /±15 dB

Egaliseur canaux stéreo

Graves 80 Hz / ±15 dB

Médiuns 2,5 kHz / ±15 dB

Aigus 12 kHz / ±15 dB

Départs auxiliaires

Type jacks mono 6,3 mm, asym.

impédance env. 120 Ω

Niveau de sortie max. +22 dBu

Retours auxiliaires stéreo

Type jacks stéreo 6,3 mm, symétrie électronique

impédance env. 20k sym./10kAsym.

Niveau d'entrée max. +22 dBu

Sorties Main

Type XLR, symétrie électronique

impédance env. 240 Ω sym. / 120 Ω asym.

Niveau de sortie max. +28 dBu

Sortie Control Room

Type jacks mono 6,3 mm, asym.

impédance env. 120 Ω

Niveau de sortie max. +22 dBu

Sortie casque

Type jack stéreo 6,3 mm, asymétrique

Niveau de sortie max. +19 dBu / 150 Ω (+25 dBm)

DSP Texas Instruments

Convertisseur Sigma-Delta 24 bits, suréchantillonnage 64/128x

Fréquence d'échantillonnage 40 kHz

Main Mix caractéristiques du système²

Bruit

Main Mix @ -oo

Fader canaux -00 -105 dB / -108 dB A pondéré

Main Mix @ 0 dB,

Fader canaux -oo -95 dB / -97 dB A pondéré

Main Mix @ 0 dB,

Fader canaux @ 0 dB -82,5 dB / -85 dB A pondéré

Alimentation électrique

Tension secteur de 100 à 240 V\~, 50/60 Hz

Consommation env. 40 W

Fusible 100-240V\~T1,6AH

Connexion au secteur Embase IEC standard

Dimensions/poids

XENYX 1204FX

Dimensions (H x L x P) env. 97 mm (3 7/8") x 247 mm (9 11/16") x 334 mm (13 5/32")

Poids (net) env. 2,60 kg

XENYX 1204

Dimensions (H x L x P) env. 97 mm (3 3/4") x 247 mm (9 11/16") x 328 mm (13")

Poids (net) env. 2,56 kg

Conditions de mesure :

1: 1 kHz rel. à 0 dBu; 20 Hz - 20 kHz; entrée ligne; sortie Main; Gain unitaire.

2: 20 Hz - 20 kHz; mesure sur sortie Main.
Canaux 1 à 4, Gain unitaire; égalisseur neutre; tous canaux sur Main Mix; canaux 1/3 à gauche, canaux 2/4 à droite. RÉférence = +6 dBi

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité qualité. Des modifications nécessaires peuvent donc être effectuees sans notification préalable. C'est pourquoit les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations représentées dans ce manuel.
