CL110AP - Réfrigérateur Clayton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur compact
Marque	Clayton
Modèle	CL110AP
Hauteur	85 cm
Largeur	50 cm
Profondeur	50 cm
Poids	25 kg
Alimentation	220-240 V ~ 50 Hz
Classe énergétique	A+
Capacité totale	100 L
Nombre de clayettes	3 clayettes en verre amovibles
Éclairage intérieur	LED
Thermostat	Réglable (7 positions)
Dégivrage	Manuel
Entretien	Nettoyage intérieur avec eau savonneuse
Sécurité enfants	Non
Pieds réglables	Oui
Réparabilité	Pièces détachées disponibles sur demande
Niveau sonore	42 dB
Réfrigérant	R600a

FOIRE AUX QUESTIONS - CL110AP Clayton

Comment régler la température du réfrigérateur Clayton CL110AP ?

Tournez le bouton du thermostat à l'intérieur de l'appareil. Les positions vont de 1 (le moins froid) à 7 (le plus froid). La position recommandée est 3 ou 4.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les clayettes et utilisez un chiffon doux imbibé d'eau tiède savonneuse. Rincez et séchez soigneusement. Évitez les produits abrasifs.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez que la température ambiante est entre 16°C et 38°C, que les ouvertures de ventilation ne sont pas obstruées, et que le thermostat est réglé correctement. Si le problème persiste, contactez le service après-vente.

Comment dégivrer le réfrigérateur Clayton CL110AP ?

Débranchez l'appareil, retirez les aliments et les clayettes. Laissez la porte ouverte jusqu'à ce que le givre fonde. Ne grattez jamais la glace avec un objet tranchant.

Le réfrigérateur fait un bruit anormal, que faire ?

Les bruits de gargouillement ou de cliquetis sont normaux. Si le bruit est très fort, vérifiez que l'appareil est de niveau et que rien ne touche le compresseur. Contactez le SAV si le bruit persiste.

Quelle est la capacité du réfrigérateur CL110AP ?

Le réfrigérateur a une capacité totale de 100 litres, ce qui permet de stocker environ 30 à 40 bouteilles ou aliments variés.

Puis-je installer le réfrigérateur dans un garage non chauffé ?

Le réfrigérateur est conçu pour fonctionner dans une pièce à température ambiante. En dessous de 16°C, les performances peuvent diminuer. Évitez les températures inférieures à 5°C.

Comment inverser le sens d'ouverture de la porte ?

Dévissez les charnières de la porte, retirez la porte, puis replacez les charnières de l'autre côté. Réinstallez la porte en vous assurant qu'elle est bien alignée. Consultez la notice pour plus de détails.

Où puis-je acheter des pièces détachées pour mon Clayton CL110AP ?

Les pièces détachées (clayette, thermostat, joint de porte, etc.) sont disponibles sur demande auprès du service client de Clayton ou chez les revendeurs agréés.

Le voyant intérieur ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est branché et que la température est réglée. Si l'éclairage ne fonctionne toujours pas, il peut s'agir d'une ampoule LED défectueuse. Contactez le SAV pour un remplacement.

MODE D'EMPLOI CL110AP Clayton

• Instructions De Sécurité 6
• Recommendations 6
  • Zone le plus froide 7
  • Installation et branchement de l'appareil 8
  • Avant de brancher l'appareil 8

SECTION 2 : FONCTIONS DIVERSES 9

• Réglage du thermostat 9
- Interrupteur Eté (Uniquement pour la classe tropicale) 10
- Indicateur de température 11
• Production de glaçons 12

SECTION 3 : NETTOYAGE ET ENTRETIEN 13

• Dégivrage 13
- Remplacement de l'ampoule 14

SECTION 4 : TRANSPORT ET DEPLACEMENT 15

• Changement du sens d'ouverture de la porte 15
  • Transport et déplacement 15

SECTION 5 : AVANT D'APPELER LE SERVICE APRES-VENTE 16

SECTION 6 : LISTE DES ACCESSOIERES ET DES COMPARTIMENTS DU REFRIGERATEUR 17

SECTION 1. AVANT D'UTILISER CET APPAREIL

Instructions De Sécurité

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc importantat de transporter et installer vorte réfrigérateur avec soin afin de ne point endommager les conduits réfrigérants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objects artificiels pour accélérer la décongelation.
• Ne pas utiliser d'appareils électriques à l'intérieur de réfrigérateur.
• Si votre remplacez votre ancien réfrigérateur, nous vous conseillons, par mesure de sécurité, de détruire la serrure ou de la retirer, afin d'éviter que les enfants ne s'enferment à l'intérieur au cours de leurs jeux.
• Les réfrigérateurs et congéteurs hors d'usage renferment des gaz calorifuges et réfrigérants qui doivent être évacués correctement. Veilez à ce que l'ancien réfrigérateur soit mis au ebus correctement. Appelez le service de la décharge publique de votre commune. Parfois le revendeur reprend l'ancien réfrigérateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés avant la mise à la décharge.

REMARQUE IMPORTANTE :

- Lire soigneusement ce mode d'emploi préalablement au montage et à la mise en marche. Le producteur ne reconnaît aucune responsabilité d'un dommage dû au montage ou à l'utilisation éronnée contraire aux instructions données dans ce mode d'emploi.

Recommendations :

- Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.

- Ne pas brancher sur la fiche des cables abimés et courbés.

- Ne jamais flexionner ni tractionner les câbles.

- Ne pas permettre aux enfants de jouer avec l'appareil. Les empècher de s'asseoir sur les rayons ou de se pendre à la porte.

- Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient trouver le corps du congélateur et créer des dommages irréversibles. Pour faire cela, utiliser un racloir en plastique.

- Ne pas insérer la fiche dans la prise avec la main mouillée.

- Afin d'éviter le danger d'explosion des bouteilles ou boites qui contiennet en particulier des liquides gazeux (bouteilles en verre ou boites en fer-blanc), ne pas les placer dans la partie congélante durant la procédure de congélation.

- Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.

- Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brulé ou blessé.

- Ne pas manger de la glace sortie de la partie congélante.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, saladés composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conversation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

- Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.

- Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.

- Ne pas réutiliser des unstensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).

- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).

- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remonée en temérature du réfrigérateur.

- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

- Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué

Respect des règles hygiène

- Nettoyez fréquemment l'intérieur de réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.

- Retirez les suremballage du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballade des packs de yaourts).

• Couvrez les aliments.

- Conduitez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

Chaîne du froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur

Installation et branchement de l'appareil

• Cet appareil fonctionne sur courant alternatif 220-240V, 50 Hz.
- Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.
- Si la prise de courant et la prise du réfrigérateur ne s'adaptent pas, remplacez cette dernière par une qui convient (au moins 10 A).
- L'appareil doit être relié à la terre. Si vous ne disposez pas de prise de terre, nous vous conseillons de contacter un électricien.
- Le récolte-gouttes (pour le modèle 140 litres) doit rester dans sa position initiale. Ne le retirez pas !

- Le fabricant décline toute responsabilité en cas de non-raccordement à la terre conformément aux recommandations de cette brochure.

• N'exposez pas l'appareil aux rayons directs du soleil.
• Cet appareil ne doit pas être utilisé en plein air, ni exposé à la pluie.
• Placez le réfrigérateur loin des sources de chaleur dans un endroit bien ventilé. Il doit se trouver au moins à 50 cm des radiateurs, fours à gaz ou à charbon et à 5 cm des fours électriques.
• Un espace d'au moins 15 cm doit être laissé libre au-dessus de l'appareil.
• Evitez de placer des objets lourds ou un grand nombre d'objets sur l'appareil.

- Si l'appareil est installé à côté d'un autre réfrigérateur ou congélateur, observez une distance minimale de 2 cm pour éviter la condensation.

- Ne posez pas de plats très chauds sur le plateau supérieur du réfrigérateur au risque de l'endommager.

- Appliquez les butées murales en plastique sur le condensateur situé à l'arrière de l'appareil afin d'éviter qu'il ne repose sur le mur et ainsi garantir de bonnes performances.

- L'appareil doit être stable et horizontal. Utilisez les pieds réglables situés à l'avant de l'appareil pour compenser les irrégularités du sol.

- L'extérieur de l'appareil et les accessoires intérieurs doivent être nettoyés avec une solution d'eau et de savon liquide. L'intérieur doit être nettoyé avec du bicarbonate de soude dissout dans de l'eau tiède. Séchez avec soin et remettez les accessoires en place.

Avant de brancher l'appareil

• Attendre 3 heures avant de brancher l'appareil afin de garantir des performances optimales.
• Votre appareil neuf peut avoir une odeur particulière. Celle-ci disparaîtra une fois qu'il commencera à se refroidir.

SECTION 2 FONCTIONS DIVERSES

Thermostat Setting

• Le thermostat régule la température du compartiment réfrigérateur, ainsi que celle du compartiment congélateur. En tournant le bouton de la position 1. vers la position 5., vous pouvez obtenir des températures de plus en plus froides.
• En position « 0 », le thermostat est coupé et le refroidissement arrêté.
• Pour la conservation de moyenne durée d'aliments dans le compartiment congélateur, réglez le bouton du thermostat entre minimum et moyen. (1-3)
• Pour la conservation de longue durée d'aliments dans le compartiment congélateur, vous pouvez régler le bouton du thermostat sur moyen.(3-4)

- Remarque : la température ambiante, la température des aliments tout juste rangés et la fréquence d'ouverture de la porte affectent la température du compartiment réfrigérateur. Si nécessaire, changez le réglage du thermostat.

• A la première utilisation de l'appareil, nous vous conseillons de laisser l'appareil fonctionner sans interruption pendant 24 heures jusqu'à ce qu'il atteigne la température de refroidissement suffisante.
• Dans ce laps de temps, essayez de ne pas ouvrir la porte trop fréquemment et placez-y le moins d'aliments possible.
• Si vous débranchez ou arrêtez l'appareil, attendez au moins 5 minutes avant de le rebrancher ou de le remettre en marche afin de ne pas endommager le compresseur..

- REFRIGERATEURS DE 127 L(****): Le compartiment congélateur du réfrigérateur peut refroidir jusqu'à -18°C.

- REFRIGERATEURS DE 127 L/91L(**) :Le compartiment congélateur du réfrigérateur peut refroidir jusqu'à -12°C.

- TOUT UTILE DE 134 L/100L/91LT : Les réfrigérateurs tout utile n'ont pas de compartiment congélateur mais peuvent refroidir jusqu'à 4-6°C

Indicateur de température

Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, La température est mal réglée.

L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclaire.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA : Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, tempétrature ambiante élevée, outvertures féquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

Emplacement des dénrées

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'empalcemnet de zone la plus froide de votre réfrigérateur

La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.

La limite superieure de la zone la plus froide gr indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette suérieure de la zone laplus froide doit être au même niveau que lapointe de la Fléche. LA Zone la plus Froide se siteu en-dessous de ce nieveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les tempéatures dans cette zone.

Chaque tytpe d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

Emplacements	Produits
Clayettes supérieures	Aliments cuits, entrements et toutes denrées à consommer assez rapidement.
Zone la plus froide	Viande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours.Fruits frais, charcuterie.
Bac à légumes	Légumes frais, fruits.
Contre-porte	Les balconnets recevront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...).Le beurre, les fromages cuits et les œufs trouveront leur place dans les casiers appropriés.

Voyant "Porte ouverte" : (uniquement sur les modèles 91/127 litres)

Le voyant « Porte ouverte » situé sur la poignée indique si la porte est correctement fermée ou non.

- Si le voyant est rouge, la porte est encore ouverte.

- Si le voyant est blanc, la porte est correctement fermée.

- La porte du congélateur doit toujours être fermée. Vous pourrez ainsi éviter la décongélation des produits, la formation de glace et de givre à l'intérieur du congélateur et l'augmentation de la consommation d'énergie.

Production de glaçons :

Bac à glaçons : (uniquement sur les modèles 127 litres)

• Remplissez le bac à glaçons d'eau et placez-le dans le compartiment congélateur.
• Une fois que l'eau s'est entièrement transformée en glace, tordez le bac entre vos mains pour détacher les glaçons (voir figure ci-dessous).

• Débranchez l'appareil avant de le nettoyer.
• Ne versez pas d'eau dans l'appareil pour le nettoyer.
• Le compartiment réfrigérateur doit être nettoyé régulièrement à l'aide d'une solution de bicarbonate de soude et d'eau tiède.
• Nettoyez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas au lave-vaisselle.
• N'utilisez pas des produits abrasifs, de détergents ou de savon. Après lavage, rincez à l'eau claire et séchez avec soin. Vous pouvez alors rebrancher l'appareil (vos mains doivent être sèches).
• Le condensateur doit être nettoyé avec un balai au moins deux fois par an afin d'améliorer les performances de l'appareil et de réaliser des économies d'énergie.

Réfrigérateur tout utile de 134/100 litres :

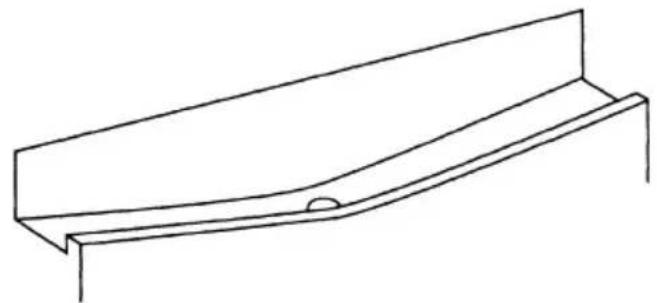

• Le dégivrage du compartiment réfrigérateur est automatique. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement.
• Le bac d'évaporation et l'orifice de drainage de l'eau de dégivrage doivent être nettoyés régulièrement à l'aide du bouchon de l'orifice de drainage pour éviter que l'eau ne stagne en bas du réfrigérateur au lieu de partir vers l'extérieur.
• Vous pouvez également verser un demi-verre d'eau dans l'orifice de drainage pour en nettoyer l'intérieur.

Réfrigérateur de 127 L/ 91L litres :

- Pour assurer un fonctionnement optimum de votre appareil, il faut enlever régulièrement la glace qui s'accumule dans le compartiment congélateur en dégivrant toutes les deux à trois semaines, ou quand la couche de glace atteint une épaisseur de 3 à 5 mm. Sinon, cela pourrait endommager la porte du congélateur et affecter la température à l'intérieur du compartiment réfrigérateur.

Procédure de dégivrage :

• Vérifiez que le récolte-gouttes n'a pas été déplacé.
• La veille du dégivrage, placez le thermostat en position 5. pour congeler les aliments au maximum.
• Pendant le dégivrage, les aliments congelés doivent être enveloppés dans plusieurs couches de papier et placés dans un endroit frais. L'augmentation inévitable de la température des aliments congelés va réduire leur durée de conservation. Pensez à les consommer assez rapidement.
• Laissez la porte ouverte afin d'accélérer le dégivrage. Vous pouvez également placer des récipients d'eau chaude dans le compartiment congélateur.
• Essuyez l'intérieur du compartiment ainsi que le récolte-gouttes, remettez le bouchon et placez le thermostat en position 5.

Remplacement de l'ampoule

Pour remplacer l'ampoule du compartiment réfrigérateur :

1. Débranchez l'appareil.
2. Appuyez sur des deux côtés du capot de la lampe et retirez-le.
3. Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.
4. Replacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.

Changement du sens d'ouverture de la porte

Si vous devez modifier le sens d'ouverture de la porte, consultez le service après-vente.

Transport et déplacement de l'appareil

• Vous pouvez conserver le carton et le polystyrène d'emballage.
• Si vous devez transporter l'appareil, attachez-le avec un tissu large ou une corde solide. Les consignes écrites sur le carton ondulé doivent être appliquées lors du transport.
• Avant de transporter ou de déplacer l'appareil, tous les accessoires (clayettes, bac à légumes, etc.) doivent être enlevés ou fixés avec de l'adhésif pour éviter qu'ils ne bougent.

Le problème à l'origine du mauvais fonctionnement de votre réfrigérateur peut être mineur. Pour économiser du temps et de l'argent, procédez aux vérifications ci-dessous.

Votre réfrigérateur ne fonctionne pas

Vérifiez :

• qu'il est branché,
• que l'interrupteur général de votre habitation n'est pas déconnecté,
• que le thermostat n'est pas positionné sur « 0 »,
• que la prise est adaptée. Pour ce faire, branchez un autre appareil sur la même prise.

Votre réfrigérateur ne fonctionne pas de façon optimale :

Vérifiez :

• que vous ne l'avez pas surchargé,
• que les portes sont bien fermées,
• que le condensateur n'est pas couvert de poussière,
• que l'espace laissé derrière et sur les côtés est suffisant.

Votre appareil est bruyant :

La gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois faire un petit bruit (glougloutement) même lorsque le compresseur ne fonctionne pas. Ne vous inquiétez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :

• que l'appareil est bien à l'horizontale,
• que rien ne touche l'arrière,
• que le contenu de l'appareil ne vibre pas.

Recommendations

• Dans un souci de place et d'esthétique, la « section de refroidissement » des réfrigérateurs tout utile de 145 litres est placée sur la paroi du fond du compartiment réfrigérateur. Lorsque l'appareil fonctionne, le fond est couvert de givre ou de gouttes d'eau, selon que le compresseur fonctionne ou non. Ne vous inquiétez pas, c'est normal. L'appareil doit être dégivré uniquement si une couche trop importante de glace se forme.
• Si l'appareil n'est pas utilisé pendant une longue période (par exemple, pendant les vacances d'été), placez le thermostat sur la position « 0 ». Dégivrez, puis nettoyez le réfrigérateur et laissez la porte ouverte afin d'éviter la formation de moisissures et de mauvaises odeurs.

SECTION 6.

LISTE DES ACCESSOIERES ET DES COMPARTIMENTS DU REFRIGERATEUR

2) ETAGERE DU REFRIGERATEUR (*** )

3) BACA LEGUMES (VERRE SECURIT**)

4) BACA LEGUMES

5) PIEDS REGLABLES

6) THERMOSTAT

7) COMPARTIMENT CONGELATEUR (*)

8) PLATEAU SUPERIEUR (PAGE 1&4)

PANNEAU FRONTAL (PAGE2)

9) BACA GLAÇONS (*)

10) OMPARTIMENT A CEUFS

10) PORTE-BOUTELLES

11) CASIER A'BEURRE ET FROMAGE

(COUVERCLE DU CASIER A'BEURRE ET FROMAGE-OPTIONNEL)

(*) UNIQUEMENT POUR LES REFRIGERATEURS DE 127/91 LITRES.

(**)SEULEMENT AUX QUELQUES MODÉLES

(***)VERRESECURIT - OPTIONNEL (SEULEMENT AUX QUELQUES MODÉLES)
