ELVS 458b - Lave-vaisselle Essentiel B - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Essentiel B
Modèle	ELVS 458b
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids net	45 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité	12 couverts
Classe énergétique	E
Consommation d'eau par cycle	10 L
Niveau sonore	49 dB(A)
Programmes	Éco, Intensif, Rapide, Verres, Prélavage, Auto
Sécurité enfants	Oui (verrouillage des touches)
Protection anti-débordement	Oui (système Aquastop)
Fonction départ différé	Oui (de 1 à 24 heures)
Indice de réparabilité	6,5 / 10
Pièces détachées disponibles	Paniers, bras de lavage, filtres, joints, tuyaux
Entretien courant	Nettoyage des filtres, des bras et du joint de porte

FOIRE AUX QUESTIONS - ELVS 458b Essentiel B

Comment installer mon lave-vaisselle Essentiel B ELVS 458b ?

Placez l'appareil à proximité des arrivées d'eau et d'évacuation. Raccordez le tuyau d'arrivée d'eau froide, le tuyau d'évacuation et branchez la prise électrique. Réglez les pieds pour le mettre à niveau. Consultez la notice pour plus de détails.

Quel type de sel régénérant utiliser ?

Utilisez uniquement du sel régénérant pour lave-vaisselle en gros grains. Remplissez le réservoir de sel avant la première utilisation et après chaque voyant allumé.

Comment éviter les résidus de vaisselle ?

Vérifiez que les filtres sont propres, que les bras de lavage ne sont pas obstrués, et utilisez un liquide de rinçage adapté. Sélectionnez un programme adapté au degré de saleté.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que l'appareil est branché, que le fusible n'a pas sauté et que le programme a été sélectionné. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les filtres ?

Retirez le panier inférieur, dévissez le filtre cylindrique et retirez le filtre plat. Rincez-les à l'eau claire, brossez si nécessaire, puis remontez. Faites-le régulièrement pour éviter les odeurs.

Quelle est la consommation d'eau par cycle ?

Environ 10 litres par cycle en programme éco. La consommation varie selon le programme choisi.

Puis-je utiliser des pastilles tout-en-un ?

Oui, les pastilles 3 en 1 ou tout-en-un sont compatibles. Veillez à sélectionner un programme adapté (généralement un cycle long).

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches Départ différé et Verres pendant 3 secondes jusqu'à ce que le symbole de verrouillage s'affiche. Pour désactiver, répétez l'opération.

Pourquoi l'appareil fait-il du bruit ?

Un bruit normal peut provenir de l'eau qui circule ou des bras de lavage. Si le bruit est anormal, vérifiez que la vaisselle ne bloque pas les bras et que les filtres sont bien en place.

Où trouver des pièces détachées ?

Les pièces détachées telles que les paniers, les bras de lavage ou les filtres sont disponibles sur le site notice-facile.com ou auprès du service après-vente Essentiel B. Utilisez votre numéro de modèle ELVS 458b.

MODE D'EMPLOI ELVS 458b Essentiel B

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérin un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce lave-vaisselle vous donnera entière satisfaction

sommaire

consignes de sécurité 6

Fiche produit 12

Dimensions du lave-vaisselle 13

Mise à niveau 13

description de l'appareil 14

Description de l'appareil 14

Description du bandeau de commandes 15

raccordements 16

Branchement électrique 16

Raccordement à l'arrivée d'eau 16

Raccordement à l'évacuation d'eau (vidange) 17

avant la première utilisation 19

A. Réglage de l'adoucisseur d'eau 19

B. Remplissage du réservoir de sel régénérant 20

C. Régler le dosage du liquide de rinçage 21

D. Remplissage du distributeur de liquide de rinçage 23

E. Remplissage du distributeur de produit de lavage 23

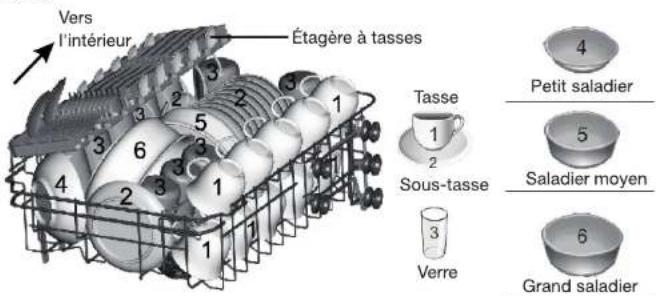

F. Chargement du lave-vaisselle 24

utilisation 30

Préparation 30

Lancer un programme de lavage 30

Affichage à l'écran 30

Modifier un programme en cours 31

Fonction Pause 31

Comment programmer un départ différé 31

La touche Séchage + 32

Fin du programme / déchargement 32

Tableau des programmes 34

nettoyage et entretien 35

Nettoyage et entretien des filtres 35

Nettoyage des bras d'aspersion 36

Nettoyage du lave-vaisselle 36

En cas de non utilisation prolongée 37

guide de dépannage 38

Codes erreur 40

consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

• L'installation du lave-vaisselle (branchement électrique et raccordement à l'arrivée d'eau) doit être effectuée par un personnel qualifié conformément aux normes en vigueur.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Confiez les réparations exclusivement à un personnel qualifié.
• Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînent l'annulation de la garantie.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
  • L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des jeux de tuyaux neufs. Il convient de ne pas réutiliser des jeux de tuyaux usagés.

- Ne pas installer l'appareil sur un tapis, une moquette, ou des revêtements de sols similaires. Ne pas obstruer les ouvertures de ventilation par un tapis.

Consignes générales

• Cet appareil est destiné à un usage domestique uniquement.
• Cet appareil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que :
• Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ;
• Des fermes ;
• Des hôtels, motels et autres environnements à caractère résidentiel ;
  Des environnements de type chambres d'hôtes.

• Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilisez pas l'appareil :
  S'il a été endommagé de quelque façon que ce soit,
  Si la prise ou le câble d'alimentation est endommagé(e),
  En cas de mauvais fonctionnement.

• Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l'utilisateur.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaisselle

• Après le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trébucher. Une porte ouverte représente toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
• Ne buvez pas l'eau résiduelle éventuellement présente dans la vaisselle ou dans le lave-vaisselle en fin de cycle : des résidus de produits de lavage peuvent subsister.

• N'utilisez que des produits (produit de lavage, liquide de rinçage et sel régénérant) spécifiques pour lave-vaisselle.

• ATTENTION ! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.

• Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu'elles ne dépassent pas du panier.
• N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
• N'introduisez pas de la vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
• N'exposez pas l'appareil à des températures inférieures à 0°C (risque de gel).

Branchement électrique

- Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.

• Cet appareil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.
• N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

- Ne laissez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

fiche produit

Désignation	Valeur	Unité
Marque	Essentiel b
Références des modèles	ELVS 458b / ELVS 458is / ELVS 458s
Codes articles	8001013 / 8001014 / 8001501
Capacité nominale	10	Couverts
Classe d'efficacité énergétique	A+
Consommation d'énergie de 238 kWh par an, sur la base de 280 cycles de lavage standard (EN 50242) avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	0,83	kWh
Consommation d'électricité en mode « arrêt »	0,45	W
Consommation d'électricité en mode « laissé sur marche »	0,49	W
Consommation d'eau de 2520 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme Eco » (EN 50242) est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du programme standard	175	minutes
Émissions acoustiques dans l'air	45	dB
Nombre de programmes de lavage	6
Départ différé	Oui
Durée maximum du départ différé	24	h
Tension et fréquence	220 - 240 V ~ 50 Hz
Puissance nominale	1760 - 2100	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Dimensions (L x P x H)	448 x 610 x 845	mm
Poids net	45	kg

Dimensions du lave-vaisselle

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant.

Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.

description de l'appareil

Description de l'appareil

1. Étagère à tasses
2. Panier supérieur
3. Anse du panier à couverts
4. Panier inférieur
5. Adoucisseur d'eau

6. Distributeur de produit de lavage

7. Panier à couverts

8. Bras d'aspersion
9. Filtres
10. Raccord du tuyau d'arrivée d'eau
11. Raccord du tuyau de vidange

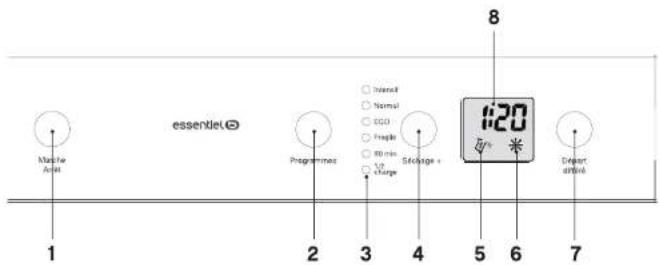

Description du bandeau de commandes

1. Touche Marche/Arrêt
2. Touche de sélection des programmes
3. Témoins lumineux des programmes : indique quel programme est sélectionné
4. Touche de sélection de la fonction « Séchage + » (uniquement pour les programmes Intensif, Normal et ECO)
5. Témoin lumineux « Manque de sel »
6. Témoin lumineux « Manque de liquide de rinçage »
7. Touche de sélection du départ différé
8. Écran d'affichage

raccordements

Branchement électrique

Votre appareil ne peut être branché que sur une prise murale alimentée en 220-240 V\~ 50 Hz monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du câble est adaptée à la prise de courant.

Mise à la terre

• Cet appareil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
• Cette prise doit impérativement rester accessible après l'installation.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
  • N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Raccordement à l'arrivée d'eau

Ce lave-vaisselle est prévu pour être alimenté en eau froide.

Pour le raccordement du lave-vaisselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs ; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus basse que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord fileté et vérifiez qu'il est correctement serré. Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé à l'entrée du tuyau d'arrivée d'eau.

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas plié ou coincé (voir figure ci-après).

Utilisez le coude pour le tuyau de vidange fourni avec l'appareil.

L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergée dans l'eau.

Fixez le tuyau de vidange au point A, B ou C :

ATTENTION ! Le coude du tuyau de vidange doit être attaché correctement pour éviter toute inondation.
Note : Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliés.

avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Réglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel régénérant.
C. Réglez le dosage de liquide de rinçage.
D. Remplissez le distributeur de liquide de rinçage.
E. Remplissez le distributeur de produit de lavage.
F. Chargement du lave-vaisselle.

A. RÉGLAGE DE L'ADOUCISSEUR D'EAU

Afin d'éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureté dépasse 9°fH doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régénérant.

Le réglage de l'adoucisseur est important pour la qualité de lavage et la préservation de votre vaisselle, mais aussi pour le résultat de séchage.

Pour connaître la dureté de l'eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la dureté de l'eau.

1. Ouvrez la porte du lave-vaisselle et appuyez sur la touche Marche/Arrêt.
2. Dans la minute qui suit, appuyez et maintenez enfoncée la touche Programmes pendant quelques secondes pour entrer dans le mode de réglage. Tous les symboles des programmes s'affichent un par un à l'écran puis, l'indication « H4 » s'affiche par défaut.
3. Lorsque l'indication « H4 » apparaît, relâchez la touche Programmes puis, appuyez de nouveau sur cette touche pour faire défiler les 6 niveaux de réglage comme suit : « H5 », « H6 », « H1 », « H2 », « H3 », « H4 », « H5 », etc. Sélectionnez le réglage adapté en fonction de la dureté de l'eau de votre région. Reportez-vous au tableau ci-après.

Niveau de réglage	Affichage à l'écran	DURETÉ DE L'EAU
		°fH	mmol/l
1	« H1 »	0 - 9	0 - 0,94
2	« H2 »	10 - 20	1,0 - 2,0
3	« H3 »	21 - 30	2,1 - 3,0
4	« H4 »	31 - 40	3,1 - 4,0
5	« H5 »	41 - 60	4,1 - 6,0
6	« H6 »	61 - 98	6,1 - 9,8

°fH : degré français
mmol/l : millimol par litre, unité internationale pour la mesure de la dureté de l'eau.

B. REMPLISSAGE DU RÉSERVOIR DE SEL RÉGÉNÉRANT

Le réservoir de sel régénérant se trouve sous le panier inférieur.

Attention ! Utilisez exclusivement du sel spécial régénérant conçu pour lave-vaisselle. Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non adapté annule la garantie.

1

2

Vous devez remplir le réservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.

1. Retirez le panier inférieur puis, dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

essentiel

avant la première utilisation

NOTE : Il se peut que le symbole « manque de sel » reste allumé quelques jours après que le réservoir ait été rempli. Ceci est normal.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer de la corrosion.

NOTE : Si vous renversez du sel dans le fond du lave-vaisselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.

C. RÉGLER LE DOSAGE DU LIQUIDE DE RINÇAGE

REMARQUE : Si vous utilisez des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rinçage supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

NOTE : Ce lave-vaisselle ne dispose pas de programme "3 en 1".

Pour une efficacité de séchage optimale, il est préférable de privilégier l'utilisation de détergent liquide ou en poudre et de liquide de rinçage plutôt que des tablettes.

Le distributeur de liquide de rinçage se trouve sur la face intérieure de la porte, à côté du distributeur de détergent.

Le liquide de rinçage évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rinçage est ajouté automatiquement au moment du dernier rinçage.

Attention ! Utilisez exclusivement du liquide de rinçage spécifique pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec un autre produit (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

essentel

avant la première utilisation

Le distributeur de produit de rinçage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

• Ajustez la quantité de liquide de rinçage en fonction de la dureté de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adapterez ensuite le dosage correct pour votre habitation.
• Augmentez graduellement la dose de liquide de rinçage s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des traînées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux.

NOTE : Si votre eau est douce, vous n'aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.

Quand remplir le distributeur de liquide de rinçage

Remplissez le distributeur de liquide de rinçage lorsque le symbole « manque de liquide de rinçage » •••• s'affiche à l'écran.

Par ailleurs, vous pouvez évaluer la quantité de produit de rinçage restant selon les indications suivantes :

de liquide de rinçage

Réservoir plein
3/4 plein
1/2 plein
1/4 plein (remplissage nécessaire pour éviter les taches)
Réservoir vide

Le point noir sur le distributeur de produit de rinçage indique la quantité de produit de rinçage disponible dans le distributeur. Plus la quantité de produit de rinçage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinçage ne doit jamais se situer au-dessous d' 1/4.

D. REMPLISSAGE DU DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche dans le sens indiqué par la flèche et soulevez-le (Figure 1).
• Versez le produit de rinçage dans le distributeur (Figure 2) jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 110 ml de liquide de rinçage.
• Replacez le bouchon et tournez-le vers la droite dans le sens indiqué par la flèche (Figure 3).

E. REMPLISSAGE DU DISTRIBUTEUR DE PRODUIT DE LAVAGE

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rinçage.

Attention ! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

NOTE : Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisselle.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartiment du produit de lavage.
2. Insérez le produit de lavage dans le compartiment approprié :

- Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

Compartiment B :

- Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

1. Refermez le couvercle du compartiment du produit de lavage.

NOTE : Même si vous utilisez du produit de lavage directement dans la cuve et non dans le distributeur de produit de lavage, veillez à toujours refermer le distributeur. Dans le cas contraire, le liquide de rinçage ne sera pas délivré.

REMARQUE : Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée.

MISE EN GARDE ! Les produits de lavage pour lave-vaisselle sont corrosifs ! Veillez à les conserver hors de portée des enfants.

F. CHARGEMENT DU LAVE-VAISSELLE

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les indications de chargement indiquées ci-après.

- Recommendations importantes

1. Concernant la disposition des éléments dans les paniers :

- Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne gênent pas la rotation des bras d'aspersion.

• Attention ! Les longs couteaux de cuisine placés verticalement peuvent être dangereux ! Placez toujours les longs éléments tranchants horizontalement dans le panier inférieur ou supérieur.
• Attention ! Ne placez jamais les lames des couteaux vers le haut.
• Ne surchargez pas votre lave-vaisselle.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des paniers.
• Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle lors du séchage.
• Évitez le contact entre les pièces de vaisselle, pour obtenir de meilleurs résultats de lavage. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plus basse) ainsi qu'un détergent doux adapté.

2. Concernant la compatibilité des éléments :

- Assurez-vous toujours que la vaisselle que vous insérez dans l'appareil est appropriée à un lavage au lave-vaisselle.

Certains matériaux ne sont pas compatibles au lave-vaisselle. Dans ce cas, lavez les ustensiles à la main avec un détergent doux (liquide vaisselle).

Matériaux non compatibles au lave-vaisselle	Éléments partiellement adaptés
Les ustensiles en bois,Le cristal,Le plastique non résistant à la chaleur,Le cuivre,L’étain,Les objets artisanaux,Les anciens couverts dont la lame et le manche sont assemblés par collage,Les articles composés de fibres synthétiques.	Certains types de verres peuvent ternir après plusieurs lavages.La porcelaine avec des éléments décoratifs.Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage.Les articles émaillés peuvent se ternir s’ils sont lavés fréquemment au lave-vaisselle.

- Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.

- Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaissent au lavage suivant.

Pour un meilleur résultat de séchage, chargez au maximum l'appareil de vaisselle en verre, porcelaine, etc. sans pour autant le surcharger. Respectez les plans de chargement indiqués ci-après. Évitez la vaisselle en plastique.

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses et les saladiers s'ils ne sont pas trop sales.

Ajuster le panier supérieur

Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basse). Insérez les roulettes supérieures ou inférieures dans les rails. Vous pouvez ainsi créer plus d'espace dans le panier supérieur ou inférieur pour les ustensiles plus larges.

Les étagères à tasses

Les étagères peuvent être pliées, relevées ou retirées si nécessaire.

Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être posés à plat sur les étagères à tasses de sorte qu'ils n'obstruent pas la rotation des bras d'aspersion. Vers

Chargement du panier inférieur

Le panier inférieur est destiné à recevoir la vaisselle la plus difficile à nettoyer telle que les poêles, les couvercles, les plats de service, les assiettes, les casseroles, etc. comme illustré ci-après.

Il est préférable de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

Autre disposition possible avec poêles et plats de service :

- Replier les supports d'assiettes

Pour les marmites et les casseroles, vous pouvez replier les supports d'assiettes situés à l'arrière vers l'intérieur.

avant la première utilisation

Le panier à couverts

Les couverts doivent être placés dans le panier à couverts dans le panier inférieur. Vous pouvez retirer ou utiliser le support des couverts pour y placer les couverts (dans ce cas, reportez-vous au paragraphe ci-dessous « Disposition des couverts dans le panier à couverts »).

Support des couverts

Le panier à couverts est coulissant ; il doit être placé exclusivement dans la zone A (grisée) et jamais dans la zone B (voir figure ci-dessous) du panier inférieur ; ceci afin de ne pas gêner l'ouverture de la boîte à produits.

RAPPEL : Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être placés sur les étagères à tasses de sorte qu'ils n'obstruent pas la rotation des bras d'aspersion.

Attention ! Ne laissez pas les couverts dépasser par le dessous, ceci afin de ne pas gêner la rotation du bras d'aspersion inférieur.

essentel

avant la première utilisation

Disposition des couverts dans le panier à couverts

1 Cuillères à soupe

7 Fourchettes de service

4 Cuillères à thé

8 Louche

utilisation

Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
  • Chargez le lave-vaisselle.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle. Vérifiez le niveau de liquide de rinçage.
• Fermez la porte.

Quelque soit le type de détergent utilisé, prenez garde à toujours refermer le clapet de la boîte à produit.

Lancer un programme de lavage

1. Appuyez sur la touche Marche/Arrêt pour allumer le lave-vaisselle. Un signal sonore retentit.
2. Choisissez un programme en appuyant sur la touche Programmes. Le témoin lumineux du programme correspondant s'allume et la durée du programme s'affiche à l'écran.
3. Le programme de lavage démarre automatiquement après quelques instants.

Pour un résultat de séchage optimal, privilégiez les programmes ayant la température de rinçage la plus élevée. Reportez-vous au tableau des programmes.

Affichage à l'écran

L'écran affiche les informations suivantes (à différents moments) :

• Le temps du programme sélectionné,
• Le temps restant du programme en cours,
- Le départ différé programmé (exemple pour 2 heures : « H : 02 »),
- Les codes erreur (« E1 » ou « E4 »).

Si l'écran affiche « - : - - », cela signifie que l'appareil est en attente ;

Si l'écran affiche « H : MM » en fixe : l'appareil est en pause ;

Si l'écran affiche « H : MM » clignotant : l'appareil est en fonctionnement.

Si un code erreur s'affiche à l'écran (voir en dernière page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Éteignez-le et contactez le service après-vente de votre magasin revendeur.

Modifier un programme en cours

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangé l'eau de lavage, vous devrez remplir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

Pour sélectionner un autre programme :

Vous avez 2 possibilités :

Soit :

1. Éteignez puis, rallumez l'appareil en appuyant sur la touche Marche/Arrêt. Puis, choisissez un autre programme à l'aide de la touche Programmes.
   Ou soit :
2. Appuyez et maintenez la touche Programmes enfoncée pendant 5 secondes pour annuler le programme en cours. Puis, choisissez un autre programme à l'aide de la touche Programmes.

Fonction Pause (pour ajouter de la vaisselle en cours de lavage par ex.)

Vous pouvez mettre en pause un programme en cours (pour ajouter de la vaisselle en cours de lavage par exemple).

1. Appuyez sur la touche Départ/Pause pour mettre l'appareil en pause.
2. Ouvrez légèrement la porte. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvrir la porte entièrement.
3. Ajoutez la vaisselle.
4. Refermez la porte et appuyez à nouveau sur la touche Départ/Pause. Le lave-vaisselle se remet en route après quelques secondes.

AVERTISSEMENT ! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler !

Comment programmer un départ différé

Vous pouvez programmer un départ différé de 24 heures maximum.
1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Appuyez une ou plusieurs fois sur la touche Programmes pour choisir un programme.

1. Appuyez plusieurs fois sur la touche Départ différé pour sélectionner un départ différé. Chaque pression sur la touche « Départ différé » augmente le temps d'une heure. L'écran affiche « H :01 », puis « H :02 », etc.
2. Le programme de lavage démarrera après le temps différé que vous avez programmé.

- Pour modifier un départ différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé en appuyant une ou plusieurs fois sur la touche Départ différé.

- Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé. Vous avez 2 possibilités :

Soit :

Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que l'écran affiche « H :00 » (pas de départ différé programmé).

Ou soit :

Éteignez puis, rallumez l'appareil.

La touche Séchage +

Avec les programmes Intensif, Normal et Eco, vous pouvez appuyer sur la touche Séchage + pour augmenter la température de rinçage, ce qui apportera une meilleure efficacité de séchage.

• Attention, cette option ajoute 5 minutes supplémentaires au cycle et engendre une consommation d'énergie supérieure.
• Notez que lorsque vous sélectionnez cette option, elle restera activée par défaut sur tous les cycles suivants. N'oubliez pas de la désactiver si besoin.

Appuyez de nouveau sur la touche Séchage + pour annuler cette option.

Fin du programme / déchargement

1. Lorsque le cycle de lavage est terminé (témoin lumineux du programme allumé), l'appareil émet un signal sonore.
2. Éteignez l'appareil à l'aide de la touche Marche/Arrêt.
3. Entrouvrez la porte du lave-vaisselle.

Attention car de la vapeur chaude s'échappe !

Patientez quelques minutes avant de décharger le lave-vaisselle : vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats de séchage. La vaisselle chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaisselle.

A la fin du programme, laissez la porte entrouverte pendant 20 à 30 minutes pour que les dernières traces d'humidité restant sur la vaisselle s'évaporent.

• Nous vous conseillons tout d'abord de vider le panier inférieur puis le panier supérieur afin d'éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
• Après chaque lavage, contrôlez si les filtres doivent être nettoyés.

Tableau des programmes

Programmes	Informations sur le programme	Description du programme	Option « Séchage + »	Produit de lavagePrélavage/ Lavage principal	Durée du programme(en min)	Énergie (en Kwh)	Consommation d'eau(en litres)	Liquide de rinçage
Intensif	Vaisselle très sale	Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (65°C)*Séchage	Oui	3/22 g	135	1,3	17	Oui
Normal	Vaisselle normalement sale	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)*Séchage	Oui	3/22 g	155	1,07	14	Oui
ECO	Vaisselle quotidienne légèrement sale(Norme EN 50242)	PrélavageLavage (50°C)Rinçage (65°C)*Séchage	Oui	25 g	175	0,83	10	Oui
Fragile (1)	Vaisselle légèrement sale.Particulièrement adapté pour les verres	PrélavageLavage (40°C)RinçageRinçage (60°C)Séchage	Non	25 g	110	0,7	14	Oui
90 min	Vaisselle normalement sale.Séchage rapide	Prélavage (65°C)RinçageRinçage (65°C)Séchage	Non	25 g	90	1,1	10,5	Oui
1/2 charge	Cycle de lavage plus court. Vaisselle légèrement sale	Lavage (45°C)Lavage (55°C)Rinçage (65°C)Séchage	Non	3/22 g	130	0,8	12	Oui

* Le dernier rinçage se fait à 70°C lorsque l'option "Séchage +" est activée.
^11 Le programme « Fragile » a une température de séchage moins élevée pour préserver la vaisselle délicate. Nous vous conseillons d'essuyer la vaisselle avec un chiffon doux à la fin du cycle, pour finaliser le séchage et éviter des traces d'humidité.

nettoyage et entretien

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaisselle se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Le filtre principal (ou filtre fin) : S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtre à déchets (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

Pour retirer les filtres :

1

Étape 1 : Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre.

2

Étape 2 : Puis, soulevez-le pour le retirer.

• Passez-les sous l'eau courante pour les nettoyer.
• Pour nettoyer le gros filtre et le filtre fin, vous pouvez utiliser une brosse de nettoyage souple.
  • Veillez à ne pas plier le filtre fin.

Attention ! N'utilisez jamais le lave-vaisselle sans les 3 filtres cités ci-dessus.

• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

Pour retirer le bras d'aspersion supérieur :

Maintenez le bras supérieur et tournez l'écrou cranté dans le sens des aiguilles d'une montre. Puis, dégagez le bras en le tirant vers le bas.

Pour retirer le bras d'aspersion inférieur :

Soulevez le bras d'aspersion inférieur pour le déboîter.

• Lavez les bras dans de l'eau tiède savonneuse.
• Utilisez une aiguille pour déboucher les orifices.
- Replacez les bras de la manière inverse que décrit précédemment après les avoir rincés soigneusement.

Nettoyage du lave-vaisselle

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez une éponge douce légèrement humide et imprégnée d'un produit nettoyant doux (non abrasif), puis séchez soigneusement.
  • N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
• Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisselle) et l'intérieur de la porte avec une éponge douce humide pour ôter tout résidu d'aliment éventuel.

En cas de non utilisation prolongée

• Effectuez un programme de lavage à vide (sans vaisselle à l'intérieur).
• Arrêtez puis, débranchez l'appareil de la prise de courant.
  • Fermez le robinet d'arrivée d'eau.
• Laissez la porte légèrement ouverte. Ceci permettra de garder les joints de porte en bon état plus longtemps et préviendra la formation d'odeurs à l'intérieur de l'appareil.

guide de dépannage

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que :• Le lave-vaisselle est branché au réseau électrique.• Il n'y a pas de coupure de courant.• Le robinet d'arrivée d'eau est ouvert.• La porte du lave-vaisselle est correctement fermée.• Vous avez appuyé sur la touche "Marche/ arrêt".• Vous n'avez pas programmé de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que :• Le robinet d'arrivée d'eau est ouvert.• Le tuyau d'arrivée d'eau n'est pas plié ou obstrué.• Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché.• La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ?• Les filtres sont-ils obstrués ?
La vaisselle n'est pas propre.	Vérifiez que :Le détergent a été introduit en quantité suffisante.Il y a du sel régénérant dans le réservoir de sel.Il y a du liquide de rinçage dans le distributeur de liquide de rinçage.Les paniers ne sont pas trop chargés / la vaisselle est disposée correctement.Une ou plusieurs pièces n'a/ont pas bloqué les bras de lavage de tourner.Le programme sélectionné est adapté au type et au degré de saleté de la vaisselle.Les orifices des bras de lavage ne sont pas obstrués.Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaisselle est bruyant.	Vérifiez que les bras de lavage ne touchent pas la vaisselle.
Léger sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez:Qu'il y a du produit de rinçage dans le distributeur de produit de rinçage.Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaisselle est correctement mis à niveau.
Le voyant est allumé.	Remplissez le réservoir de sel régénérant juste avant de lancer un nouveau programme.
Le voyant est allumé.	Remplissez le réservoir de liquide de rinçage.

Si les informations de ce tableau ne vous aident pas à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
« E1 »	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop basse.
« E4 »	Débordement.	Fuite d'un composant (raccord tuyau d'alimentation, durite, pompe de vidange).

En cas de débordement, coupez l'arrivée d'eau. S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Rue de la haie Plouvier

F - 59273 - FRETIN

Art. 8001013, 8001014, 8001501

Réf. ELVS 458b, ELVS 458is, ELVS 458s

FABRIQUÉ EN R.P.C.

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq Cedex

Faites un geste

eco-citoyen. Recyclez

ce produit en fin de vie
