Type de produit	Réfrigérateur combiné
Capacité totale	330 litres
Dimensions approximatives	H 185 cm x L 60 cm x P 65 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+
Fonctions principales	Réfrigération, congélation, mode vacances
Type de froid	Froid ventilé
Niveau sonore	42 dB
Entretien et nettoyage	Intérieur facilement nettoyable, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Garantie	2 ans
Sécurité	Verrouillage de sécurité pour enfants
Compatibilités	Compatible avec les accessoires Hoover

FOIRE AUX QUESTIONS - HSXS5085 HOOVER

Comment régler la température du réfrigérateur HOOVER HSXS5085 ?

Pour régler la température du réfrigérateur, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour augmenter ou diminuer la température selon vos préférences.

Pourquoi mon réfrigérateur HOOVER HSXS5085 ne refroidit-il pas correctement ?

Vérifiez si la porte du réfrigérateur est bien fermée et si les joints sont en bon état. Assurez-vous également que les ventilations ne sont pas obstruées et que l'appareil est réglé à la bonne température.

Comment dégivrer le réfrigérateur HOOVER HSXS5085 ?

Pour dégivrer le réfrigérateur, éteignez l'appareil et retirez tous les aliments. Laissez la glace fondre naturellement. Une fois dégivré, nettoyez l'intérieur et rallumez l'appareil.

Y a-t-il un mode d'économie d'énergie sur le HOOVER HSXS5085 ?

Oui, le HOOVER HSXS5085 est équipé d'un mode d'économie d'énergie. Vous pouvez l'activer via le panneau de contrôle en sélectionnant l'option 'Eco' pour réduire la consommation d'énergie.

Comment nettoyer le filtre à eau du HOOVER HSXS5085 ?

Pour nettoyer le filtre à eau, retirez-le selon les instructions du manuel d'utilisation. Rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Mon réfrigérateur fait des bruits étranges, que dois-je faire ?

Des bruits peuvent être normaux, mais si le bruit est excessif, vérifiez que l'appareil est bien de niveau et qu'il n'y a pas d'objets en contact avec le compresseur. Si le problème persiste, contactez le service après-vente.

Comment changer l'ampoule du réfrigérateur HOOVER HSXS5085 ?

Pour changer l'ampoule, débranchez l'appareil, retirez le couvercle de l'ampoule et remplacez l'ampoule par une ampoule de même type et puissance. Remettez le couvercle en place et rebranchez l'appareil.

Quelle est la capacité de stockage du réfrigérateur HOOVER HSXS5085 ?

Le HOOVER HSXS5085 a une capacité totale de stockage d'environ 500 litres, ce qui offre un espace suffisant pour les besoins alimentaires d'une famille.

Comment activer le distributeur d'eau et de glace ?

Pour activer le distributeur d'eau et de glace, assurez-vous que l'eau est correctement raccordée. Appuyez sur le bouton correspondant sur le panneau de contrôle pour sélectionner le mode désiré.

Le réfrigérateur HOOVER HSXS5085 consomme-t-il beaucoup d'énergie ?

Le HOOVER HSXS5085 est conçu pour être économe en énergie, avec une classe énergétique élevée, ce qui signifie qu'il consomme moins d'électricité par rapport à d'autres modèles.

MODE D'EMPLOI HSXS5085 HOOVER

Manuel d'utilisation et d'installation

La section française commence à la page 34

Lado a Lado

Frigorícos

Compartiment congélateur

Entretien et nettoyage

du réfrigérateur

Étagères et bacs

Le distributeur d'eau et de glaçons

Les commandes

Les portes du réfrigérateur

Les tiroirs et conteneurs à légumes

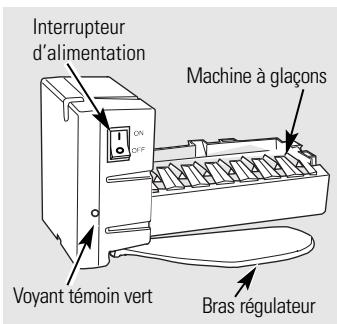

Machine à glaçons automatique

Remplacement des ampoules

Retrait des conteneurs

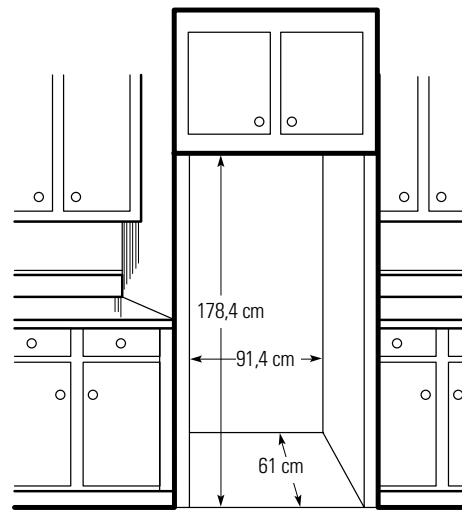

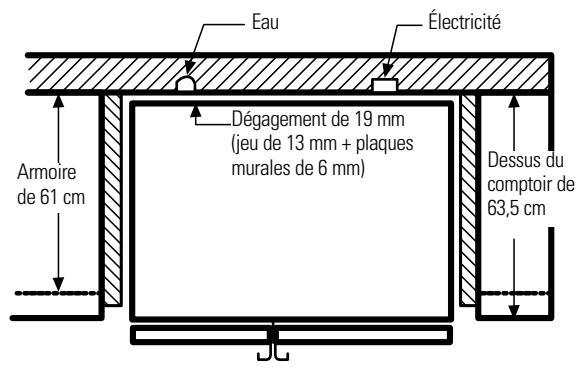

Installation

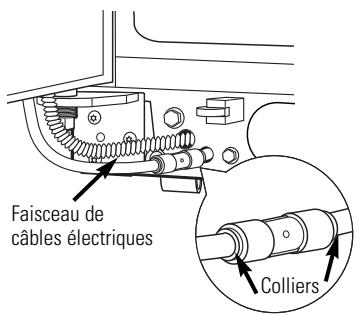

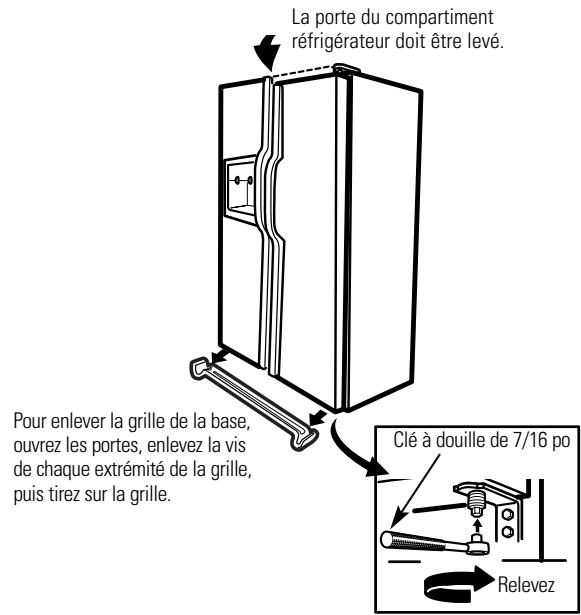

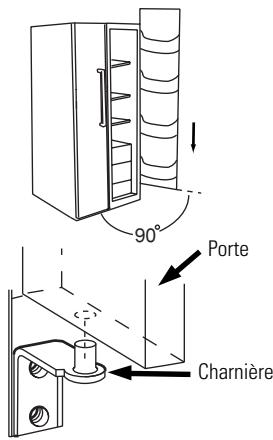

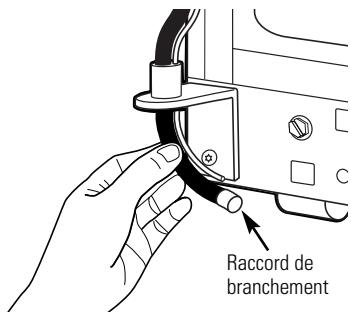

Démontage et remontage des portes

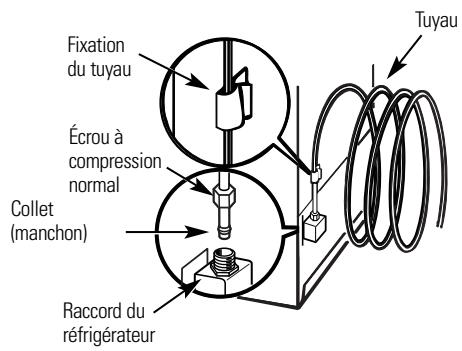

Installation de la conduite d'eau

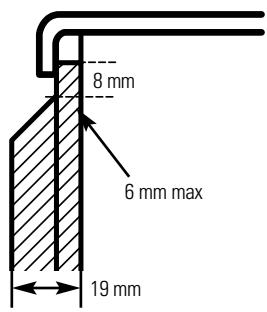

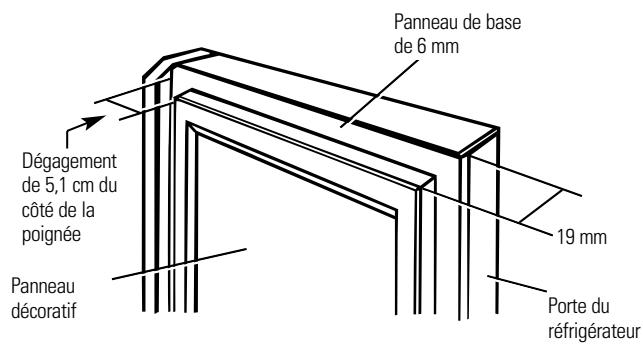

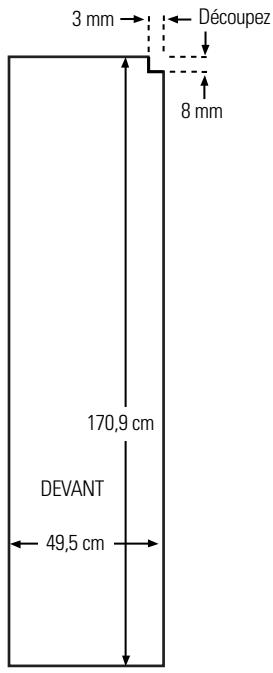

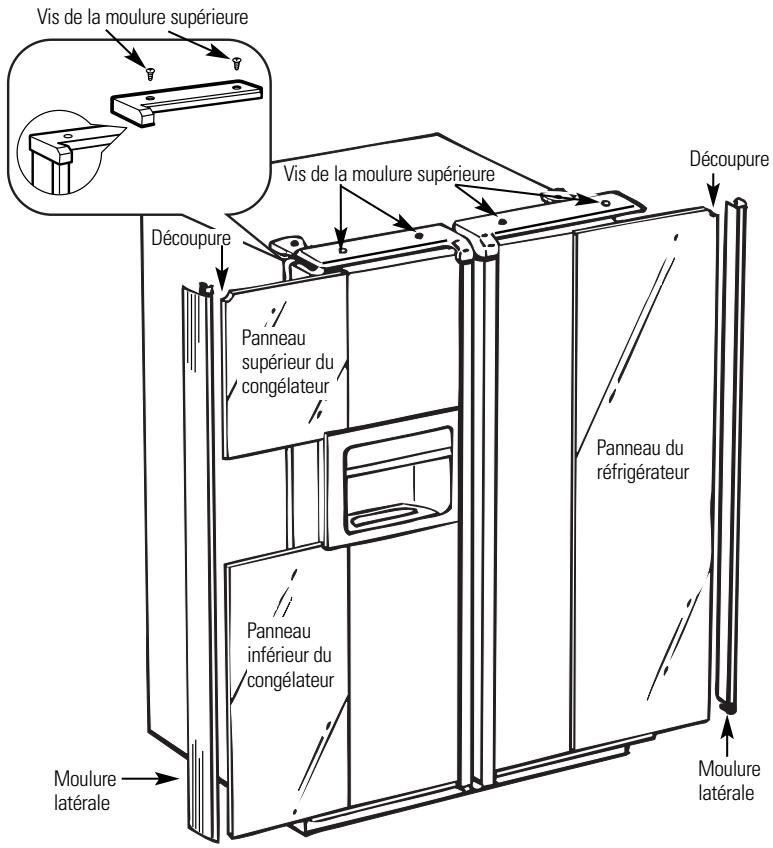

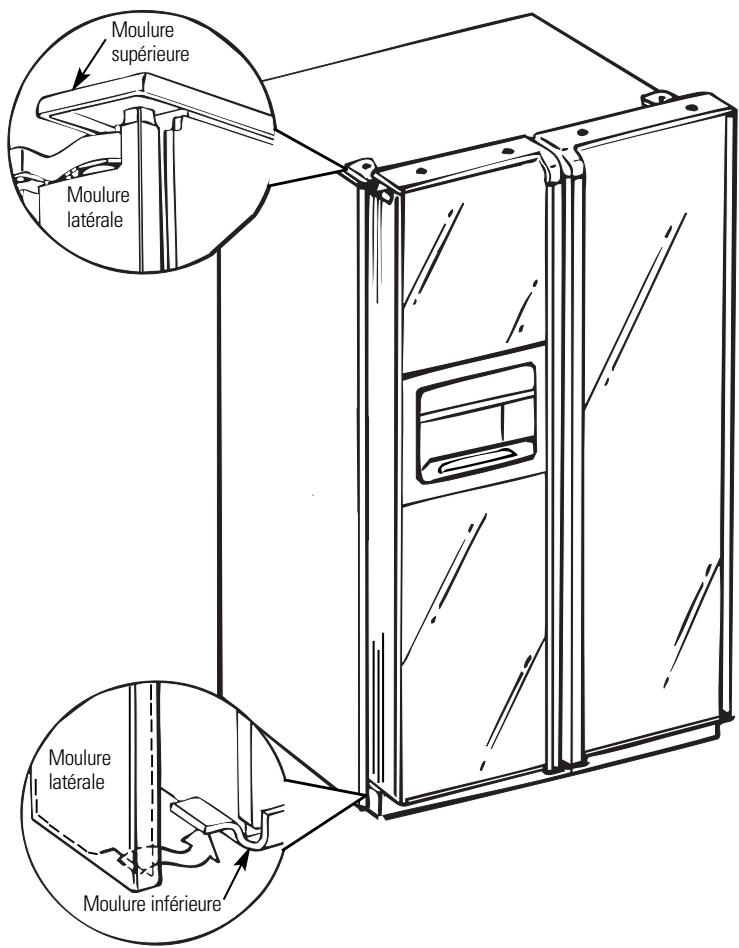

Kits de moulures et

panneaux décoratifs

Preparation

Conseils de dépannage

Bruit de fonctionnement normaux

Inscrivez les numéros de modèle et de série ici :

N° de modulo

N° de série

Ils figurent sur l'étiquette qui se trouve à l'intérieur du compartiment réfrigérateur en haut à droite.

Averagement!

N'utilisez cet appareil électroménager que pour l'usage auquel il est destiné, comme expliqué dans le présent manuel.

Mesures de sécurité

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base, y compris les suivantes.

Vous devez bien installer et placer vos réfrigérateur, conformément aux Instructions de montage avant de l'utiliser. Consultez également la section Comment raccorder au réseau électrique. N'essayez jamais de monter sur votre réfrigérateur. Cela peut occasionner des blessures corporelles et des dommages au réfrigérateur. Ne permettez jamais aux enfants de jouer avec leur réfrigérateur ou de modifier ses réglages. Ne permettez jamais aux enfants de grimper, de monter, de se tenir ou de se pendre aux étagères de votre réfrigérateur. Ils peuvent endommager le réfrigérateur et se blesser sérieusement. Ne touchez jamais les surfaces froides dans le compartiment congélation quand vos mains sont humides ou mouillées. Votre peau peut coller à ces surfaces extrêmement froides. Ne conservez jamais ou n'utilisez jamais d'essence ou d'autres liquides ou gaz inflammables à proximité de votre réfrigérateur ou de tout autre appareil électroménager. Si votre réfrigérateur est doté d'une machine à glaçons automatique, évitez le contact avec les pièces mobiles du mécanisme éjecteur, ou avec l'élément chauffant situé à la partie inférieure de la machine à glaçons. Ne posez pas les doigts ou les mains sur le mécanisme de la machine à glaçons pendant que le réfrigérateur est branché.

Un technicien de service qualifié doit installer la machine à glaçons. Ne laissez jamais vos doigts dans des endroits où ils risquent d'être pincés. L'écartement entre les portes et l'armoire est nécessairement petit. Assurez-vous de fermer les portes si des enfants sont présents. Débranchez votre réfrigérateur avant de le nettoyer et de le réparer.

NOTE : Nous vous recommandons fortement de faire effectuer tout service par un technicien qualifié.

Avant de remplacer une ampoule brûlée, vous devez débrancher votre réfrigerateur pour vous éviter d’entrer en contact avec un filament sous tension (vous pouvez briser une lampe brûlée en essayant de la changer). NOTE : Vous ne couperez pas l'alimentation électrique du circuit de lumière en tournant un ou tous les deux réglages en position 0 (arrêt). Ne recongelez jamais des aliments congelés qui ont été complètement dégelés.

BONNE mise au rebut de votre réfrigérateur

L'enfermement et l'asphyxie des enfants ne sont pas des histoires du passé. Les réfrigerateurs jetés ou abandonnés sont toujours dangereux... même s'ils ne doivent rester là que «quelques jours». Si vous vous débarrasssez de votre dernier réfrigerateur, suivez les instructions suivantes pour prévenir tout accident.

Avant de jeter votre réfrigérateur ou congélateur :

Enlevez les portes et jetez-les séparément. Laissez les étagères montées, pour éviter que des enfants puissent facilement monter dans leur réfrigerateur. Si votre réfrigerateur a une serrure, cassez-la.

Réfrigérants

Tous les appareils de réfrigération contiennent des réfrigérants qui, conformément aux lois fédérales, doivent être enlevés avant toute élimination de l'appareil. Si vous vous débarrasssez de nouveaux appareils de réfrigération, vérifiez, auprès de la société qui s'occupe de leur élimination, ce que vous nevez faire.

Branchement électrique

Le cordon d'alimentation de cet appareil est muni d'une fiche à prise de terre qui se branche sur une prise murale mise à la terre pour réduire au minimum le risque d'électrocution causé par cet appareil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour vous assurer que la prise murale est bien mise à la terre.

Si vous avez une prise murale non mise à la terre, vous êtes personnellement responsable et obligé de la faire remplacer par une bonne prise murale mise à la terre.

Vous devez toujours brancher votre réfrigérateur à sa propre prise électrique. Le rendement de votre réfrigérateur sera meilleur et vous évitez ainsi de surcharger les circuits.

électriques et de surchauffer le câblage de votre maison, avec tous les risques d'incendie connexes. Veuillez consulter la plaque signalétique de votre réfrigerateur pour la tension, la puissance et la fréquence correctes. Si la fiche de votre appareil ne correspond pas à votre prise murale, vous devez monter une nouvelle fiche sur votre appareil.

Assurez-vous qu'une bonne mise à la terre existe avant d'utiliser

IMPORTANT: Vous devez faire effectuer la pose des nouvelles fiches et nouveaux cordons d'alimentation électrique par un électricien qualifié ou un agent de service. Dans certains pays, la pose de nouvelles fiches et nouveaux cordons d'alimentation électrique n'est autorisée que si elle a été effectuée par un électricien qualifié.

Si le cordon d'alimentation est endommagé, vous ne devez le faire replacer par un agent de service qualifié pour éviter tout risque de sécurité.

Ne débranchez jamais votre réfrigérateur en tirant sur le cordon d'alimentation. Tenez toujours la fiche fermement et enlevez-la de la prise en tirant tout droit.

Réparez ou remplacez immédiatement tout cordon d'alimentation effilché ou endommagé. N'utilisez jamais de cordon fissuré ou usé sur sa longueur ou à l'une de ses extrémités.

Pour écarter votre réfrigérateur du mur, faites attention de ne pas écraser ou endommager le cordon d'alimentation.

Remplacement du cordon d'alimentation

Chaque fois que vous désirez replacer le conducteur d'alimentation de votre réfrigérateur, vous devez le replacer par un conducteur spécial qui n'est disponible que chez votre revendeur local. Vous devrez payer les frais de remplacement du conducteur d'alimentation si vous l'avez endommagé.

Vous devez placer le réfrigérateur dans un endroit où vous avez accès à la prise.

LISEZ ET SUIVEZ SOIGNEUSMENT CES MESURES DE SECURITE.

CONSERVEZ CES INSTRUCTIONS

L'appareil est équipé de l'une des commandes de température ci-après :

Commandes valeurs de réglage externes (0-9)

Les commandes de température sont pré-réglées à l'usine au numéro 5 pour le compartiment réfrigérateur et le compartiment congélateur.

Pour régler la température de la valeur de réglage, appuyez sur le bouton WARMER (plus chaud) ou COLDER (plus froid) sur le côté congélateur ou réfrigerateur. Le voyant de la valeur de réglage s'allume. Appuyez sur WARMER ou sur COLDER jusqu'à obtenir la valeur souhaitée.

Vous aurez peut-être besoin d'ajuster plusieurs fois. Chaque fois que vous ajustez les réglages, attendez 24 heures après chaque ajustement que le réfrigerateur atteigne le réglage choisi.

Le placement d'une ou des deux commandes sur 0 (Arrêt) arrête le refroidissement à la fois dans les compartiments du réfrigerateur et du congélateur mais ne coupe pas l'alimentation électrique du réfrigerateur.

Le réglage de la température varie selon vos préférences personnelles, votre usage et vos conditions de fonctionnement et peut nécessiter plus d'un ajustement.

REMARQUE: Le réfrigérateur est expédé avec une pellicule de protection couvrant les commandes de température. Si cette pellicule n'a pas été retirée au cours de l'installation, faites-le maintenant.

Limites de température ambiantes dans la pièce

Votre réfrigérateur est conçu pour fonctionner dans les températures ambiantes indiquées par sa Classe de température qui est marquée sur sa plaque signalétique.

Classe de température	Symbole	Température ambiente
		Maximale	Minimale
Tempérée-Étendue	SN	32 °C	10 °C
Tempérée	N	32 °C	16 °C
Subtropicale	ST	38 °C	18 °C
Tropicale	T	43 °C	18 °C

REMARQUE: La température interne peut être influencée par des facteurs tels que l'emplacement du réfrigerateur, la température ambiantе et la fréquence des ouvertures de porte. Ajustez les boutons de réglage de température de manière à compenser l'action de ces facteurs.

Lorsque la porte est partiellement ouverte, elle se ferme automatiquement. Au-delà de cette position d’arrêt, la porte restera ouverte.

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont pas tout à fait comme celles dont vous avez l'habitude. Un système spécial d'ouverture/fermeture assure que les portes ferment complètement et hermétiquement.

Lorsque vous ouvrirez et fermerez les portes, vous remarquerez qu'elles sont munies d'une position d'arrêt. Si vous ouvrez la porte au-delà de cette position d'arrêt, elle restera ouverte afin de vous permettre de ranger et de prendre vos alimentés plus facilement. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement.

L'impression de résistance que vous ressentez à la position d'arrêt diminue lorsque des alimentés sont rangés dans la porte.

Étagères et bacs.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

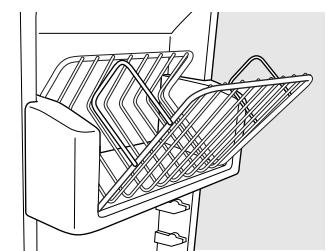

Bac de porte de réfrigérateur Bac basculant de porte de congélateur

Grands bacs

Vous pouvez régler les plus grands bacs de porte de réfrigérateur et les bacs basculants de porte de congélateur.

Retrait: Soulevez l'avant du bac tout droit vers le haut, puis soulevez et enlevez.

Remise en place ou changement de place: Engagez l'arrière du bac dans les supports moulés de la porte. Puis poussez vers le bas l'avant du bac. Le bac se fixe en place.

Petits bacs

Enlèvement: Soulevez l'avant du bac droit vers le haut, puis enlevez.

Remise en place: Placez le bac au-dessus des soutiens moulés rectangulaires de la porte. Puis faites glisser le bac vers le bas dans le support pour le fixer en place.

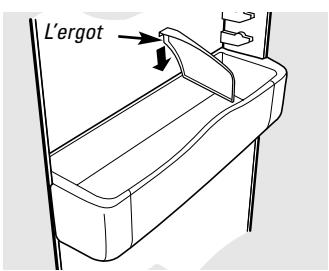

L'ergot aide à empêcher que de petits articles placés sur la clayette de la porte se renversent, coulent ou glissent. Mettez un doigt de chaque côté de l'ergot près de l'arrière et faites bouger la clayette vers l'avant ou vers l'arrière selon vos besoins.

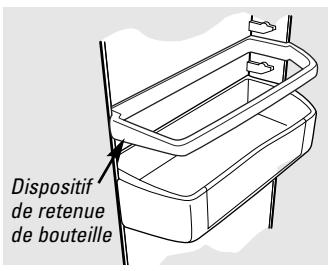

Dispositif de retenue de bouteille

Les dispositifs de retenue de bouteille sont réglables et empêchent les articles d'une grande hauteur de basculer.

Retrait: Soulevez l'avant du dispositif de retenue tout droit vers le haut, puis soulevez-le vers le haut.

Pour remettre en place ou changer de place : Engagez l'arrière du dispositif de retenue de bouteille dans les supports moulés de la porte. Poussez ensuite l'avant du dispositif vers le bas.

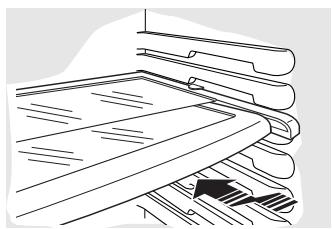

Appuyez sur le taquet et tirez l'étagère vers l'avant pour l'enlever

Étagère coulissante anti-déversement

Grâce à l'étagère coulissante anti-déversement, vous pouvez atteindre des articles placés derrière d'autres. Ses bords spéciaux sont conçus pour empêcher tout déversement vers les étagères inférieures.

Faites glisser l'étagère vers l'extérieur jusqu'à ce qu'elle atteigne sa butée, puis appuyez vers le bas sur le taquet et faites glisser l'étagère tout droit vers l'extérieur.

Remise en place ou changement de place :

Alignez l'étagère avec les supports et faites glisser en position. L'étagère peut être repositionnée lorsque la porte est ouverte à ou plus. Pour ce faire, faites glisser l'étagère au-delà des butées et inclinez-la vers le bas. Faites-la glisser vers le bas à la position désirée, alignez-la avec les supports et glissez-la en position.

Prenez soin de pousser l'étagère jusqu'au fond pour refermer la porte.

Étagère quickspace™

Vous pouvez diviser en deux cette étagère et faire coulisser sa partie avant sous sa partie arrière pour ranger des articles de haute taille sur la étagère du dessous.

Vous pouvez enlever cette clayette et la remettre en place ou la placer comme une étagère coulissante anti-déversement.

Dans certains modèles, vous ne pouvez pas utiliser cette étagère dans la position la plus basse.

Panier mobile à breuvage

Le panier à breuvage est conçu pour contenir une bouteille de côté. Vous pouvez le fixer à n'importe quelle étagère coulissante.

Installation:

1 Alignez la partie large des fentes au sommet du panier aux taquets qui se trouvent sous la étagère. Faites coulisser ensuite le panier pour le fixer en position.

Support à bouteilles de vin/boissons (sur certains modèles)

Ce support peut contenir jusqu'à 5 canettes, une bouteille de vin ou une bouteille de soda de 2 litres.

Le support est accroché aux côtes du bac à produits laitiers.

Pour enlever :

Videz le support. En tenant la partie inférieure du bac à produits laitiers, soulevez sa partie avant en ligne droite, puis tirez vers le haut et l'extérieur. Pour dégager le support du bac à produits laitiers, tirez sur les tiges latérales du support pour les retirer des trous situés sur les côtés du bac.

Pour replacer :

Accrochez le support aux côtés du bac. • Engagez la partie arrière du bac dans les supports moulés de la porte. Poussez ensuite la partie avant du bac vers le bas. Le bac se verrouillera en place.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

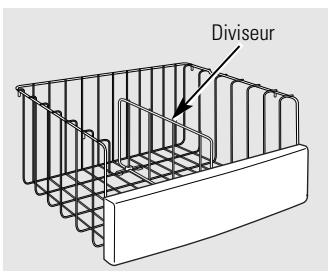

Paniers du bas du congélateur

Pour enlever, repoussez le panier complètement vers l'arête du congélateur. Soulevez-le jusqu'à ce que les broches arrière soient dégagées. Soulevez le panier au complet et retirez-le.

Vous supportez utiliser le diviseur pour organiser la disposition de vos paquets d'aliments. Pour les gros paquets, repliez simplement le diviseur vers le bas.

Prenez soin de pouvoir les paniers jusqu'au fond pour refermer la porte.

AVERTISSEMENT: Une mauvaise performance peut survenir si les paniers du congélateur ne sont pas utilisés. Le stockage d'articles dans le congélateur sans utiliser les paniers peut conduire à une mauvaise performance de température à cause des blocages du flux d'air dans le compartiment du congélateur.

Paniers du condensateur

Pour enlever, faites-les sortir en glissant jusqu'à la position d'arrêt, soulevez l'avant au-delà de la position d'arrêt et faites sortir en glissant.

Placez soi de pouvoir les paniers jusqu'au fond pour refermer la porte.

AVERTISSEMENT: Une mauvaise performance peut survenir si les paniers du congélateur ne sont pas utilisés. Le stockage d'articles dans le congélateur sans utiliser les paniers peut conduire à une mauvaise performance de température à cause des blocages du flux d'air dans le compartiment du congélateur.

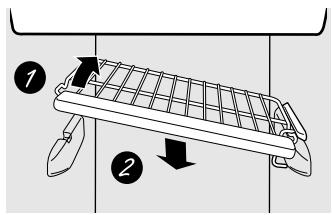

Étagères de congélateur coulissantes

Pour enlever, faites glisser jusqu'à la position d'arrêt, soulevez l'avant au-delà de la position d'arrêt et faites sortir en glissant.

Poussez les clayettes jusqu'au fond pour refermer la porte.

Clayettes de congélateur fixes

Il existe deux types de clayettes fixes :

Pour enlever ce type de clayette :

Soulevez la clayette par le côté gauche. 2 Faites-la sortir.

Pour enlever ce type de clayette :

• Soulevez le côté gauche de la clayette et faites-le glisser vers la gauche au centre des supports de la clayette. • Soulevez le côté droit de la clayette puis sortez-le des supports de la clayette.

Rangez vos aliments de manière à laisser au moins 15 mm d'espace libre entre les empilements de paquets et entre 15 mm et 25 mm entre le haut des empilements et toute étagère ou panier situé au-dessus d'eux. Vous pouvez laisser dépasser les paquets de nourriture de l'avant des étagères, mais vous devez les écarter de 15 mm des portes.

Vous ne devez pas placer vos aliments à congeler en contact direct avec les aliments frais. Si vous devez congeler des aliments chaque jour, vous devez peut-être réduire la quantité d'aliments à congeler. Si vous devez accorder, la commande du congélateur, régalez la commande du congélateur, régalez à sa température de base. Une fois les aliments congelés, régalez à nouveau la commande du congélateur à sa température normale. Vous congélerez plus facilement les aliments en les mettant sur les trois étagères du milieu du compartiment.

congélation et plus difficilement en les mettant dans les balconnets de porte du congélateur.

Ne conservez jamais d'aliments rapidement congélés commercialement plus longtemps que le temps recommandé par les produits d'aliments. Si vous coupez l'alimentation électrique de votre réfrigerateur pendant une longue durée, ou si le système de réfrigération tombe en panne, n'ouvez les portes qu'en cas de nécessité absolue. Si vousdez le faire, refermez-les le plus rapidement possible de manière à conserver congelés vos alimentés le plus longtemps possible. Les étagères de stockage de porte du compartiment congestion portant une étiquette avec deux étoiles ne conviennent qu'au rangement d'aliments déjà congestés.

Vous ne devez jamais stocker de boissons gazeuses dans le compartiment congélateur.

Performance du congélateur

Ce réfrigérateur/congélateur comporte une classification “Quatre Étoiles”

La performance d'un congélateur est classée par une classification d'étoiles, comme définir par l'ISO 8561 LES NORMES ET LE RÉCAPITULATIF SONT PRECISES CI-DESSOUS :

CODE	CONGÉLATION-TEMPÉRATURE (TEMPÉRATURE DES ALIMENTS)
*	Moins de -6 °C.
**	Moins de -12 °C.
*** ou ***	Moins de -18 °C.

Cependant, ces endroits limités ont une notation de deux étoiles permise par la norme :

Modèles	Emplacement des ** Clayettes du compartment congestion
21, 23	Panier plus bas du congélateur, étagère supérieur de porte et les 2 étagères plus bas de porte.
25	Étagère au-dessus du bac à gaôons, étagère supérieur de porte et les 2 étagères plus bas de porte.
27	Étagère au-dessus du bac à gaôons, étagère supérieur de porte et les 2 étagères plus bas de porte.
29	2 étagères plus bas de porte du congélateur.
23 SANS DISTRIBUTEUR D'EAU	Étagère supérieur de porte.
21YH, 23YH 21YE, 23YE	Étagère au-dessus du bac à gaôons et 4 étagères de porte.
GSX25	Ce modèle n'est pas classé pour cette notation deux étoiles.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

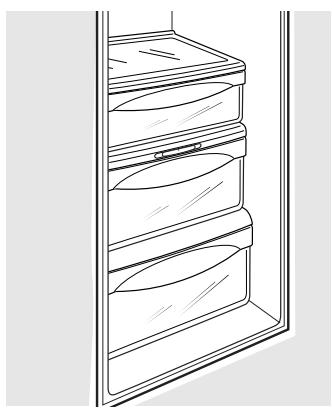

Conteneurs à fruits et légumes

Si une quantité d'eau excessive s'accumule dans le fond des tiroirs, essuyez-les.

Sur certains modèles, le tiroir inférieur est muni d'un couvercle qui glisse vers l'arrière lorsque le tiroir est ouvert. Ceci permet un plein accès au tiroir. Lorsque le tiroir est fermé, le couvercle glisse vers l'avant pour retourner à sa position initiale.

Conteneurs avec humidité variable

Faites glisser la commande à fond vers le réglage (haut) pour fournir un degré d'humidité élevé recommandé pour la plupart des légumes.

Réglez la commande à fond vers le réglage (bas) pour fournir un degré d'humidité plus bas recommandé pour la plupart des fruits.

Conteneur à viande transformable

Le conteneur à viande transformable possède sa propre arrivée d'air froid pour permettre à un courant d'air froid en provenance du compartmenting concélateur d'entrer dans le conteneur.

Le réglage de température variable contrôle la circulation d'air en provenance du régulateur Climate Keeper.

Réglez la température à la position (froid maximum) pour conserver des viandes fraîches.

Réglez la temperature à la position (froid) pour ramener le contenant à une temperature normale de refrigeration et l'utiliser comme espace supplémentaire pour les légumes. Cela coupe l'entrée d'air froid. Vous pouvez désirer une température intermédiaire entre ces deux extrêmes.

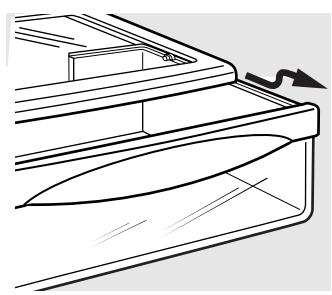

Retrait des contenants.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

Enlèvement des contenants

Vous pouvez facilement enlever les bacs à légumes supérieurs en les tirant droit et en les soulevant au-dessus de leur position d'arrêt.

Si la porte vous empêche d'enlever les tiroirs, essayez d'abord d'enlever les bacs à légumes. Si la porte n'offre pas assez d'espace libre, vous devez rouler le réfrigerateur vers l'avant jusqu'à ce que la porte s'ouvre suffisamment pour vous permettre d'enlever les tiroirs. Parfois, pour faire sortir le réfrigerateur, vous devez le faire aller vers la gauche ou vers la droite en le roulant.

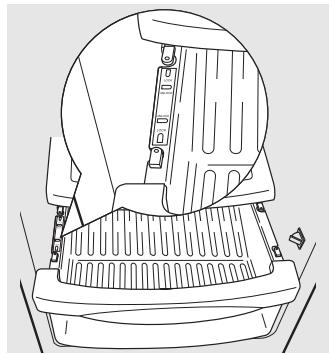

Pour enlever le bac à légumes inférieur:

Tirez le tiroir en position d’arrêt. • Faites tourner les quatre verrous en position de déverrouillage. 3 Faites sortir le tiroir en foulant son avant et en tirant vers vous.

Pour replacer le bac à légumes inférieur:

Assurez-vous que les quatre verrous soient en position de déverrouillage. • Placez les côtés du tiroir dans les soutiens de tiroir, en vous assurant que les verrous soient sur les fentes du tiroir. Verrouillez les quatre verrous en les tournant en position de verrouillage.

Il faut prévoir entre 12 et 24 heures avant qu'un réfrigérateur nouvellement installé commence à produire des glaçons.

La machine à glaçons produit environ 7 glaçons par cycle — soit environ 100-130 glaçons toutes les 24 heures — selon la température du congélateur, la température ambiante, la fréquence d'ouverture des portes et d'autres conditions d'utilisation.

Pour avoir accès à la machine à glaçons : Faire sortir l'étagère au-dessus du tiroir à glace en la tirant tout droit. S'assurer toujours de remettre l'étagère en place.

Si vous mettez votre réfrigérateur en marche avant que la machine à glaçons ne soit alimentée en eau, mettez l'interrupteur d'alimentation à la position 0.

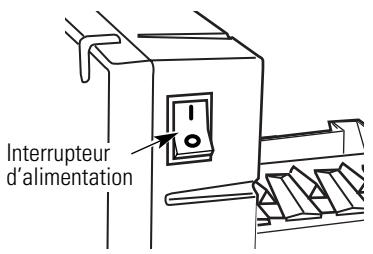

Lorsque la conduite d'eau est raccordée au réfrigérateur, mettez l'interrupteur d'alimentation à la position 1.

Vous entendrez un bourdonnement chaque fois que la machine à glaçons se remplit d'eau. La machine à glaçons se remplit d'eau lorsqu'elle atteint le point de -10°C. Il faut prévoir entre 12 et 24 heures avant qu'un réfrigérateur nouvellement installé commence à produire des glaçons.

Retirez l'étagère supérieure du congélateur pour accéder à la machine à glaçons. Assurez-vous de remplacer l'étagère tous les jours. Vous pouvez utiliser l'étagère pour le stockage.

Jetez les premiers lots de glaçons afin d'éliminer les impuretés provenant de la conduite d'eau.

Assurez-vous que rien ne gène le mouvement du bras régulateur.

Si le bac à glaçons est plein jusqu'au niveau du bras régulateur, la machine à glaçons s'arrête de produire des glaçons. Il est normal que plusieurs glaçons soient collés entre eux.

Lorsque vous n'utilisez pas souvent de glaçons, les derniers glaçons perdent leur transparence, prenant un goût désagréable, et diminuent de taille.

Si des glaçons se coincent dans la machine à glaçons, la lumière verte se met à clignoter. Pour corriger cette situation, mettez l'interrupteur à la position 0 et enlevez les glaçons. Remettez l'interrupteur à la position 1 pour remettre en marche la machine à glaçons. Après l'avoir remise en marche, vous devrez attendre environ 45 minutes avant que la machine à glaçons se remette à fonctionner.

REMARQUE: Dans les maisons où la pression de l'eau est plus faible que la normale, vous entendrez la machine à glaçons se remettre en marche à plusieurs reprises pour fabriquer un lot de glaçons.

Branchez uniquement à une alimentation d'eau potable. Un technicien de service qualifié doit installer la machine à glaçons.

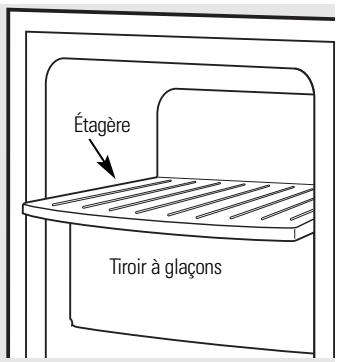

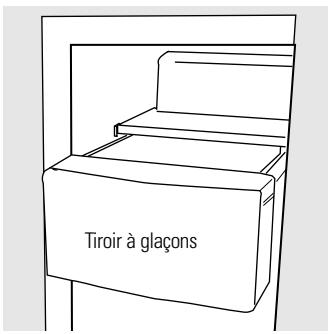

Tiroir à glaçons

Pour obtenir de la glace, tirez le tiroir vers l'avant.

Pour enlever le tiroir, tirez-le tout droit et soulevez-le au-delà de sa position d'arrêt.

Étagère de trop-plein

Pour utiliser le distributeur

Sélectionnez CUBED ICE (glaçons), CRUSHED ICE (glace pilée) ou WATER (eau).

Appuyez doucement le verre contre le haut de la plage/dû réceptacle de distribution.

L'étagère de trop-plein n'est pas munie d'un système de drainage. Pour réduire les taches d'eau, vous devez nettoyer régulièrement l'étagère et sa grille.

S'il n'y a pas d'eau distribuée lorsque le réfrigerateur est initialement installé, il y a peut-être de l'air dans la conduite d'eau. Appuyez sur la plage/le réceptacle de distribution pendant deux minutes au minimum pour expulser l'air de la conduite d'eau et remplir le système d'eau. Afin d'éliminer les éventuelles impuretés provenant de la conduite d'eau, jetez les six premiers verres d'eau.

ATTENTION: Ne mettez jamais les doigts ou d'autres objets dans l'ouverture du distributeur.

Verrouillage du distributeur

(sur certains modèles)

3 secs lock

Appuyez sur la touche LOCK CONTROL (réglage

déverrouillage) pendant 3 secondes pour verrouiller le distributeur et le

panneau de réglage. Pour déverrouiller, appuyez sur la touche et maintenez-la enfoncée pendant encore 3 secondes.

Éclairage du distributeur

(sur certains modèles)

light

Cette touche allume et éteint l'éclairage de nuit du distributeur. Vous allumez l'éclairage en appuyant sur la plage/le réceptacle de distribution. Si cette ampoule brûle, vous devez la remplacer par une ampoule de 6 watts, 12V au plus.

Renseignements importants concernant notre distributeur

N'ajoutez pas dans le bac à glaçons des glaçons non fabriqués par votre machine à glaçons. Ils risquent d'être difficiles à piler ou à distribuer. Évitez de trop remplir les verres de glaçons et d'utiliser des verres étroits ou très hauts. Le conduit peut se bloquer et le volet peut geler et coincer. S'il y a des glaçons qui bloquent le conduit, faites-les passer au moyen d'une cuillère en bois. Ne placez pas de boissons ou d'aliments dans le bac à glaçons pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires peuvent coincer la machine à glaçons ou la vis sans fin. Afin que la glace distribuée ne puisse manquer le verre, placez le verre à proximité mais sans toucher l'ouverture du distributeur.

Même si vous avez sélectionné CUBED ICE (glaçons), il est possible que de la glace pilée tombe dans votre verre. Cela se produit de temps à autre lorsque plusieurs glaçons sont acheminés vers le broyeur. Après distribution de la glace pilée, de l'eau peut s'écouler du conduit. Parfois, un peu de givre se forme sur le volet du conduit à glace. Ce phénomène est normal et se produit en général après des distributions répétées de glace pilée. Le givre va eventuellement évaporer.

ATTENTION: Vous ne devez pas consommer trop froids certains produits comme les glaces à l'eau.

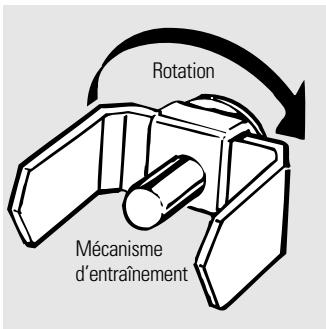

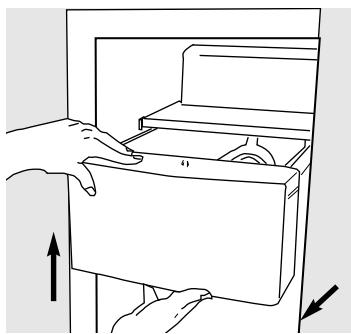

Tiroir à glace

Retrait: Mettez l'interrupteur du distributeur de glace en position 0 (arrêt). Tirez le tiroir tout droit, puis soulevez-le pour dépasser la position d'arrêt.

Remise en place: Pour remettre le tiroir en place, prenez soit de le pousser fermement en position. S'il n'entre pas jusqu'au fond, enlevez-le et faites tourner le mécanisme d'un quart de tour. Poussez à nouveau le tiroir jusqu'au fond.

Entretien et nettoyage du réfrigérateur.

Zone de ramasse-gouttes du répartiteur.

Nettoyage de l'extérieur

La zone de trop-plein du distributeur sous la grille devrait être soigneusement essuyée. Vous pouvez éliminer les dépôts calcaires laissés par les taches d'eau en ajoutant du vinaigre non dilué au conteneur. Laissez tremper jusqu'à ce que les dépôts disparaissent ou soient suffisamment ramolis pour être éliminés par rinçage.

Le réceptacle de distribution (sur les modèles à distributeur). Avant le nettoyage, ouvrez la porte du congélateur à une position intermédiaire pour empêcher la distribution des glaçons ou de l'eau durant le nettoyage. Nettoyez le réceptacle au moyen d'une solution tiède d'eau et de bicarbonate de soude—environ 15 ml de bicarbonate de soude par litre d'eau. Rincez bien et essuyez.

Les poignées de porte et leur garniture. Nettoyez-les au moyen d'un linge humecté d'eau savonneuse. Séchez avec un chiffon doux.

Gardez l'extérieur du réfrigérateur propre. Essuyez-le avec un linge propre légèrement humecté de cire pour appareils électroménagers ou d'un détergent liquide pour la vaisselle. Séchez et polissez avec un chiffon doux et propre.

N'essuyez pas le réfrigerateur avec un chiffon à vaisselle sale ou une serviette humide : ils pourraient laisser un résidu qui endommagerait la peinture. N'utilisez pas de tampons à recycler, de produits nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces produits peuvent rayer la peinture et la rendre moins résistante.

Nettoyage de l'intérieur

Pour éviter les mauvaises odeurs, laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigerateur et congélateur.

Débranchez le réfrigerateur avant de le nettoyer.

S'il est trop difficile de le faire, essorez bien votre chiffon ou votre éponge pour enlever l'excès d'eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes.

Utilisez une solution d'eau tiède et de bicarbonate de soude — environ 15 ml de bicarbonate de soude par litre d'eau — afin de nettoyer tout en neutralisant les odeurs. Rincez et essuyez bien.

L'utilisation de solutions nettoyantes autres que celles que nous recommandons, plus particulièrement celles contenant des distillats de pétrole, peut fissurer ou endommager l'intérieur du réfrigérateur.

Evitez de nettoyer les étagères en verre encore froides dans de l'eau chaude car elles risquent de se casser à cause de l'écart excessif de température. Manipulez les étagères en verre avec prudence. Si vous cognez le verre trempé, il pourrait se briser.

Ne lavez aucune pièce de plastique du réfrigérateur au lave-vaisselle.

Le plateau refroidissement/dégel peut aller au lave-vaisselle.

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous éloignez le réfrigerateur du mur. Tous les types de revêtements de sol peuvent être endommagés, particulièrement ceux qui sont rembourrés ou dont la surface est gaufrée.

Tirez le réfrigerateur en ligne droite et, lorsque vous le remettez en place, poussez-le vers le mur en ligne droite. Les déplacements latéraux du réfrigerateur pourraient endommager le revêtement de sol ou le réfrigerateur.

Lorsque vous remettez le réfrigerateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d'alimentation ou sur la conduite d'eau de la machine à glaçons.

Départ en vacances

Lorsque vous absentez pendant une période prolongée, videz et débranchez le réfrigérateur. Nettoyez l'intérieur avec une solution d'eau et de bicarbonate de soude, à raison de 15 ml de bicarbonate par litre d'eau. Laissez les portes ouvertes.

Mettez l'intercepteur d'alimentation de la machine à gazons à la position 0 et fermez l'alimentation d'eau au réfrigérateur.

Si la température risque de descendre sous le point de congélation, demandez à un réparateur de vidanger la conduite d'eau afin d'éviter les dégâts sérieux causés par les inondations.

Déménagement

Immobilisez tous les éléments amovibles, tels que les étagères et les bacs, à l'aide de ruban adhésif pour éviter de les endommager.

Si vous utilisez un chariot à main pour déplacer le réfrigérateur, ne laissez jamais le devant ou le derrière du réfrigérateur reposer contre le chariot. Cela pourrait endommager le réfrigérateur. Ne transportez le réfrigérateur que par les côtes.

Assurez-vous que le réfrigérateur reste debout pendant son déplacement.

Lorsque vous réglez les commandes sur 0 (arrêt), l'alimentation électrique de l'ampoule n'est pas coupée.

Votre pare-lumière rassemblera une des suivantes

Compartment réfrigérateur-lampe supérieure

• Débranchez le réfrigerateur. • Les ampoules se trouvent en haut du compartiment, à l'intérieur du pare-lumière. Sur certains modèles, vous devez enlever une vis qui se trouve à l'avant de l'écran. Sur autres modèles, enlever la vis dans la poche qui se trouve à l'arrière du pare-lumière. Pour enlever l'écran à lumière, sur certains modèles, appuyez sur les taquets situés de côté de l'écran et faites pivoter en faisant glisser vers l'avant. Sur d'autres modèles faites simplement glisser le pare-lumière vers l'avant et faites pivoter.

4 Après avoir remplacé l'ampoule par une ampoule d'appareil électroménager de même puissance ou de puissance inférieure, remettez le pare-lumière et les vis (sur certains modèles). Pour remettre le pare-lumière, assurez-vous que les taquets qui se trouvent à l'arrière du pare-lumière aillent dans les trous qui se trouvent à l'arrière du boîtier. Rebranchez le réfrigérateur.

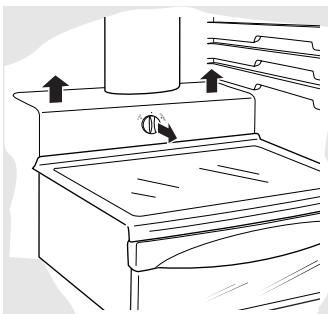

Compartment réfrigérateur-lampe inférieure

Cette lumière se trouve au-dessus du tiroir d'en haut.

• Débranchez le réfrigerateur. Enlevez le bouton de réglage du tiroir à viande transformable en le tirant droit. 3 Soulevez l'écran d'éclairage et enlevez-le en tirant.

4 Après avoir remplacé l'ampoule par une ampoule d'appareil électroménager de même puissance ou de puissance inférieure, remettez en place l'écran d'éclairage et le bouton. Rebranchez le réfrigerateur.

Compartment concélateur

• Débranchez le réfrigerateur. Enlevez l'étagère qui se trouve juste au-dessus de l'écran d'éclairage (vous pouvez enlever cette étagère plus facilement après l'avoir vidée). Sur certains modèles, vous nevez enlever une vis qui se trouve en haut de l'écran d'éclairage. Pour enlever l'écran d'éclairage, appuyez sur les côtés et enlevez en soulevant.

4 Remplacez l'ampoule par une ampoule d'appareil électroménager de même puissance ou de puissance inférieure, puis remettez en place l'écran d'éclairage. Pour remettre en place l'écran d'éclairage, assurez-vous que les taquets du haut soient solidement fixés en place. Remettez la vis (sur certains modèles). Remontez l'étagère et rebranchez le réfrigerateur.

Distributeur

Débranchez le réfrigerateur. L'ampoule se trouve sur le distributeur sous le panneau de réglage. Enlevez l'ampoule en la faisant tourner dans le sens anti-horaire.

3 Remplacez l'ampoule par une ampoule de même taille et de même puissance. Rebranchez le réfrigérateur.

Pour les modèles encastrés

Veuillez lire toutes les directives attentivement.

Avant de commencer

Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte.

Panneaux de moins de 6 mm d'épaisseur

Lorsque vous installez des panneaux de bois ayant moins de 6mm d'épaisseur, vous aurez besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 3mm. Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est fourni dans le kit. L’épaisseur totale du panneau décoratif ou de bois et du panneau de remplissage doit être de 6mm.

Panneaux de 6 mm d'épaisseur ou moins

Panneau de 19 mm ou surélevé

Vous pouvez utiliser un panneau surélevé visé ou collé sur un panneau de base de 6mm d'épaisseur, ou un panneau fraisé de 19mm. La partie surélevée du panneau doit être fabriquée de façon à offrir un dégagement pour les doigts d'au moins 5,1 cm du côté de la poignée.

Les panneaux qui ont plus de 6mm d'épaisseur, jusqu'à 19mm maxi, nécessitent que les 8mm externes du périmètre du panneau ne soient pas plus écais que 6mm.

Limites de poids pour les panneaux sur mesure :

Réfrigerateur: 17kg max.

Congélateur: 13kg max.

Panneaux de plus de 6 mm d'épaisseur

Dimensions pour les panneaux de bois sur mesure

Panneau du congélateur sans distributeur Panneaux du congélateur avec distributeur Panneau du compartiment réfrigérateur

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

Veuillez lire toutes les directives attentivement.

Insérez les panneaux du congélateur et du réfrigérateur.

Poussez délicatement sur le panneau supérieur du congélateur jusqu'à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Faites la même chose avec le panneau du réfrigérateur.

Si votre modèle est doté d'un distributeur, cette étape ne s'applique qu'au panneau du réfrigérateur et au panneau supérieur du congélateur.

• Insérez le panneau inférieur du congélateur (sur les modèles à distributeur).

Poussez délicatement sur le panneau jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif.

3 Attachez la moulure supérieure de la porte du congélateur et du réfrigérateur.

La moulure supérieure se trouve à l'intérieur du compartiment du réfrigerateur.

À l'aide d'une clé à torsion T-20, fixez les moulures supérieures en utilisant deux vis en haut de chaque

moulure. Serrez à la main seulement. Assurez-vous que le haut de chaque panneau est bien aligné sous le rebord de sa moulure supérieure.

Installez la moulure latérale.

Ces pièces sont logées à l'intérieur de la poignée de porte du compartiment réfrigérateur.

N'enlevez pas la pellicule protectrice qui se trouve à l'extérieur de la moulure latérale avant d'avoir installé la moulure latérale.

Insérez la partie inférieure de la moulure latérale sous la moulure inférieure comme illustré.

Maintenez la moulure latérale contre la partie avant des panneaux décoratifs, puis installez la moulure latérale sous la moulure supérieure. Assurez-vous que la moulure latérale est correctement installée et que vous êtes satisfait de l'aspect général des pièces.

Au cours de l'installation ou du déplacement du réfrigérateur, il peut être nécessaire de démonter les portes pour que l'appareil puisse passer au travers d'une embrasure de porte.

Démontage des portes

Assurez-vous que les portes sont fermées et que le réfrigérateur est débranché.

Débranchez la conduite d'arrivée d'eau et le faisceau de câble.

À proximité de la charnière inférieure du côté congélateur, repoussez les colliers à chaque extrémité du raccord puis séparez le tuyau du raccord. Débranchez également le faisceau de câble. Tirez le tuyau et le faisceau de câble à travers le rail inférieur.

Retirez les couvre-charnières et les charnières.

Pour accéder aux charnières, il est nécessaire de retirer les couvrecharnières. Retirez le couvre-charnière en le tenant par les côtés vers sa partie arrêtée. Poussez sur le couvre-charnière et soulevez-le à l'arrière, puis à l'avant.

REMARQUE: N'UTILISEZ PAS de tournevis pour enlever le couvre-charnière. FAITES ATTENTION de ne pas briser le taquet de blocage arrêté. Retirez les charnières à l'aide de l'outil Torx T-20.

Démontez les portes.

Avec précaution, faites tourner la porte de. Tout en guidant le tuyau d'arrivée d'eau et le faisceau de câble qui ont été débranchés, levez la porte verticalement.

REMARQUE: Si vous ne levez pas la porte verticalement, vous pouvez endommager la charnière inférieure. Placez la porte sur une surface de protection.

REMARQUE: Faites attention de ne pas pincer le tuyau d'arrivée d'eau et le faisceau de câbles se trouvant au bas de la porte.

REMARQUE: Évitez que le raccord de branchement ne touche le sol car un contact brutal risque de l'endommager. Voir "Remplacement des portes".

Remontage des portes

• Placez les portes sur les charnières inférieures.

Avec la porte faisant un angle de, abaissez-la directement sur la charnière inférieure. Fermez-la avec précaution.

REMARQUE: Le fait de ne pas abaisser la porte directement sur la charnière inférieure peut l'endommager.

REMARQUE: Évitez que le raccord de branchement ne touche le sol car un contact brutal risque de l'endommager.

• Remontez les charnières supérieures ainsi que les couvre-charnières.

Remontez les charnières supérieures à l'aide d'un outil Torx T-20. Remontez les couvre-charnières. Si la porte n'est pas horizontalement, ajustez la charnière inférieure droite à l'aide d'une clé plate de 7/16 po.

Rebranchez le tuyau d'arrivée d'eau et le faisceau de câble.

Insérez le tuyau dans le raccord en vous assurant qu’il est suffisamment enfoncé dans le raccord de telle façon que vous ne puissiez plus voir le repère sur le tuyau. Rebranchez le faisceau de câble.

Ouvrez le robinet d'eau et rebranchez le réfrigérateur.

Réfrigérateur

Modèles 21, 23, 25, 27 et 29

Avant de commencer

Veuillez directes directives attentivement.

IMPORTANT - Conservez ces instructions pour l'inspecteur local. - IMPORTANT - Respectez toutes les ordonnances et les codes locaux. - Avis à l'installateur - Assurez-vous de laisser ces instructions au consommateur. - Avis au consommateur - Conservez ces instructions pour référence future. - Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques de base. - Temps d'installation - Installation du réfrigerateur 15 minutes - L'installateur est responsable d'instructuer correctement ce réfrigerateur. - Toute panne du produit due à une mauvaise installation n'est pas couverte par la garantie.

Alimentation d'eau de la machine à glaçons (sur certains modeles)

Si votre réfrigérateur possède une machine à glaçons, il faut le brancher à une conduite d'eau froide. Vous pouvez acheter un kit d'alimentation d'eau homologué chez votre distributeur local.

Pression maximale d'alimentation d'eau : 8,2 bars. Pression minimale d'alimentation d'eau : 2,8 bars.

La machine à gasons doit être installée par un technicien de service qualifié.

Emplacement du réfrigérateur

• N'installez jamais votre réfrigérateur dans un emplacement où la température ambiente sera inférieure à 16°C. Il ne se mettra pas en marche suffisamment souvent pour maintenir des températures convenables.
• N'installez jamais votre réfrigérateur dans un emplacement où la température ambiente sera supérieure à 37°C. Il ne fonctionnera pas bien.
• Installez votre réfrigérateur sur un plancher suffisamment solide pour le porter lorsqu'il est plein.

Degagements

Prévoyez les dégagements suivants pour faciliter l'installation, la bonne circulation d'air et les raccordements de plomberie et d'électricité :

21 et 23 pi 25, 27 et 29 pi

Côtés 4mm 4mm - Dessus 25 mm 25 mm - Arrière 13 mm 25 mm

DIMENSIONS

	29	27	25	23	21
A*	1733 mm	1733 mm	1733 mm	1733 mm	1733 mm
B	908 mm	908 mm	908 mm	908 mm	908 mm
C**	912 mm	879 mm	879 mm	738 mm	738 mm
D	1261 mm	1271 mm	1271 mm	1156 mm	1156 mm
E	1273 mm	1255 mm	1247 mm	1232 mm	1214 mm
F	1051 mm	1093 mm	1099 mm	989 mm	986 mm
G	1386 mm	1381 mm	1381 mm	1361 mm	1355 mm
H	1140 mm	1150 mm	1149 mm	1023 mm	994 mm

• La hauteur n'inclut pas la charnière. La profondeur inclut la poignée.

Les roulettes jouent trois rôles :

■ Elles peuvent être régées pour que les portes se referment automatiquement lorsqu'elles sont à moins ouvertes. [Réglez le bord inférieur avant du réfrigerateur à 15 mm du sol.] ■ Elles peuvent être régées de manière à permettre à l'appareil de reposer solidement sur le sol et l'empecher ainsi d'osciller. ■ Elles vous permettent d'éloigner le réfrigérateur du mur pour le nettoyage.

Veuillez faire les réglages finaux d'horizontalité après l'installation du réfrigerateur.

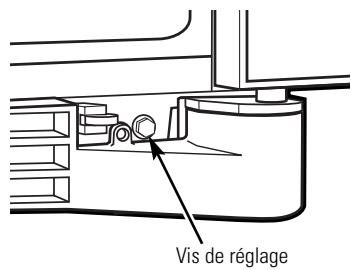

Pour régler les roulettes sur les modèles de 25, 27 et 29 pi :

Tournez les vis de réglage des roulettes dans le sens horaire pour faire monter le réfrigérateur, dans le sens anti-horaire pour le faire descendre. Utilisez une clé ou une douille de 3/8 po ou une clé anglaise.

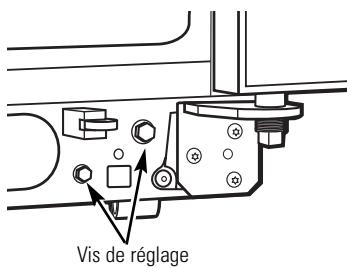

Pour régler les roulettes sur les modèles de 21 et 23 pi :

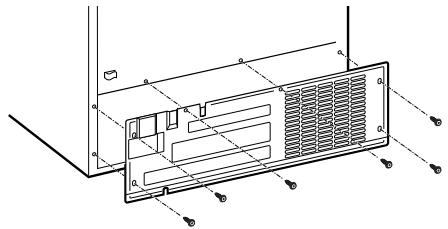

Enlevez la grille de la base en ouvrant les portes, enlevant les vis aux deux extrémités et la tirant.

Tournez les vis de réglage des roulettes dans le sens anti-horaire pour faire monter le réfrigerateur, dans le sens horaire pour le faire descendre. Utilisez une clé ou une douille de 3/8 po ou une clé anglaise.

Ces modèles ont aussi des roulettes arrière réglables, pour vous permettre d'aligner le réfrigerateur aux armoires de cuisine. Utilisez une clé à douille à long manche de 5/16 po pour tourner les vis pour les roulettes arrière, dans le sens hor Remettez en place la grille de base.

Alignement des PORTES

Après avoir réglé les roulettes de nivellement, assurez-vous que la porte du compartiment réfrigérateur soit de 1,6mm plus élevée que la porte du compartiment congélateur.

Pour aligner les portes, réglez la porte du compartiment réfrigérateur.

A l'aide d'une clé à douille de 7/16 po, tournez la vis de réglage de la porte vers la droite pour relever la porte, ou vers la gauche pour l'abaisser. (Une douille de nylon, encastrée dans les filets de la broche, empêchera celui-ci de tourner si l'on ne se sert pas d'une clé.) Après avoir tourné la clé une ou deux fois, ouvrez et fermez la porte du compartiment réfrigerateur et vérifiez l'alignement des portes à la partie supérieure.

Avant de commencer

L'installation d'une conduite d'eau n'est pas exigée par le fabricant du réfrigérateur ou de la machine à glaçons. Respectez ces recommandations soigneusement afin de réduire les risques de dommages onéreux causés par l'eau.

Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peut endommager les pièces de votre réfrigérateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d'installer la conduite d'eau de votre réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre réfrigérateur, ne branchez jamais la conduite d'eau à une canalisation d'eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la conduite d'eau, assurez-vous de laisser le commutateur de la machine à glaçon en position O (arrêt).

N'installez jamais les tuyaux de la machine à glaçons dans des endroits où la température risque de descendre en dessous du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l'installation, assurez-vous que l'isolement ou le câblage de cet outil empêche tout danger de secousse électrique.

Vous devez procéder à toutes vos installations conformément aux exigences de votre code local de plomberie.

Un technicien de service qualifié doit installer votre machine à gazons.

Branchez uniquement à une alimentation d'eau potable.

Remarques :

• Avant de brancher le tuyau à votre réfrigérateur, assurez-vous que le cordon d'alimentation électrique du réfrigerateur ne soit pas branché sur la prise murale.
• Nous vous recommandons de poser un filtre à eau si votre alimentation d'eau contient du sable ou des particules qui peuvent boucher la grille du robinet d'eau de votre réfrigerateur. Installez-le sur la conduite d'eau près de votre réfrigerateur.

Sur certains modèles de réfrigérateurs, le raccord se trouve à l'extrémité du tuyau situé à l'extérieur du couvercle d'accès du compartiment du compresseur. Sur d'autres modèles, le couvercle d'accès au compartiment du compresseur doit être retiré pour accéder au raccord du réfrigérateur au robinet d'alimentation d'eau.

1 Branchez le TUYAU à votre réfrigérateur (suite)

Sur les modèles dotés du raccord au robinet d'alimentation d'eau, retirez le bouchon en plastique flexible.

Placez l'écrou de compression et la bague (manchon) à l'extrémité du tuyau comme indiqué dans l'illustration.

Insérez l'extrémité du tuyau dans le raccord du robinet d'eau aussi profondément que possible. Tout en tenant le tuyau, serrez le raccord.

Fixez le tuyau dans le collier fourni pour qu'il soit maintenu en position verticale. Il est possible que vous ayez à ouvrir le collier.

L'un des schémas ci-dessous sera similaire au montage du raccord de votre réfrigérateur.

Remettez le couvercle d'accès.

2 OUVREZ le robinet d'eau et branchez le réfrigérateur

Disposez la spire du tuyau de telle façon que celui-ci ne vibre pas contre les parois arrêtées du réfrigérateur ou contre le mur. Repoussez le réfrigérateur contre le mur.

3 METTEZ En MARCHE la machine à glacons

Mettez l'interrupteur d'alimentation de la machine à glaçons en position 1. La machine à glaçons ne se met en marche que lorsqu'elle atteint une température de fonctionnement de -9°C ou moins. Elle commence immédiatement à fonctionner si l'interrupteur d'alimentation de la machine à glaçons est en position 1.

REMARQUE: Si la pression d'eau est trop faible, le robinet peut se remettre en marche jusqu'à trois fois pour envoyer suffisamment d'eau à la machine à glaçons.

Les réfrigerateurs plus récents font des bruits différents de ceux des anciens. Les réfrigerateurs modernes ont plus de fonctions et sont plus avancés sur le plan technologique.

Entendez-vous ce que j'entends? ces bruits sont normaux.

Le nouveau compresseur à rendement élevé peut fonctionner plus longtemps et plus vite que votre ancien réfrigérateur et vous pouvez entendre un son modulé ou un ronflement aigu pendant son fonctionnement. - Parfois le réfrigérateur fonctionne pendant une période prolongée, surtout lorsque les portes sont ouvertes fréquemment. Cela signifie que la fonction Frost Guard™ est active pour empêcher la brûlure de congélation et améliorer la conservation des aliments. Vous pouvez entendre un sifflement lorsque les portes se ferment. Cela vient de l'équilibrage de pression dans le réfrigérateur.

Vous peuvent entendre les ventilateurs tourner à haute vitesses. Cela se produit lorsque le réfrigerateur vient d'être branché, lorsque les portes sont ouvertes fréquemment ou lors de l'ajout d'une grande quantité d'aliments dans les compartiments congélateur ou réfrigerateur. Les ventilateurs permettent de maintenir les bonnes températures. Si une des portes est ouverte pendant plus de 3 minutes, vous pouvez entendre l'activation des ventilateurs permettant de refroidir les ampoules. ■ Les ventilateurs changent de vitesses pour assurer des économies d'énergie et un refroidissement optimaux.

CLICS, Claquements, craquements et gresillections

Vous pouvez entendre des craquements ou des claquements lorsque le réfrigerateur est branché pour la première fois. Cela se produit lorsque le réfrigerateur se refroidit à la bonne température. - Les registres électroniques s'ouvrent et se ferment pour assurer des économies d'énergie et un refroidissement optimaux. Le compresseur peut causer un clic ou un grésillement lors de la tentative de redémarrage (cela peut prendre 5 minutes). Le tableau de commande électronique peut causer un clic lorsque les relais s'activent pour commander les composants du réfrigérateur. L'expansion et la contraction des serpents de refroidissement pendant et après le dégivrage peuvent causer un craquement ou un claquement. Sur les modèles équipés d'une machine à glaçons, après un cycle de fabrication de glaçons, vous pouvez entendre les glaçons tomber dans le bac.

BRUITS DEAU

Le passage de l'agent frigorifique dans les serpentins de refroidissement du congélateur peut être accompagné d’un gargouilllement semblable à celui de l’eau en ébullition. L’eau tombant sur l’élément chauffant de dégivrage peut faire un bruit de grésillement, de claquement ou de bourdonnement pendant le cycle de dégivrage. - Un bruit de suintement d’eau peut être entendu pendant le cycle de dégivrage lorsque la glace de l’évaporateur fond et tombe dans le bac de récapération. ■ Fermer la porte peut causer un gargouillis en raison de l’équilibrage de pression.

Pour obtenir plus d'informations sur les bruits de fonctionnement normaux de la machine à glaçons et le distributeur d'eau et de glaçons, veuillez consulter les sections Machine à glaçons automatique et Le distributeur d'eau et de glaçons.

Conseils de dépannage — Économisez du temps et de l'argent!

Consultez d'abord les tableaux qui suivent et vous pourrez

peut-être éviter de faire appel à un réparateur.

Problème	Causes possibles	Correctifs
Le réfrigérateur ne fonctionne pas	Le cycle de dégivrage est peut-être en cours.	• Attendez environ 30 minutes afin que le cycle de dégivrage puisse terminer.
	Les commandes de température sont régles sur 0 (arrêt).	• Réglez les commandes de température sur un réglage de température.
	Le réfrigérateur est débranché.	• Enforcez la fiche de l'appareil à fond dans la prise murale.
	Le disjoncteur ou le fusible peut avoir sauté.	• Remplacez le fusible ou réenclenchez le disjoncteur.
	Le réfrigérateur se trouve sur le mode "salle d'exposition".	• Débranchez le réfrigérateur et rebranchez-le.
Vibration ou bruit métallique (une légers vibration est normale)	Les roulettes de nivellement avant doivent être régées.	• Consultez Roulettes.
Le moteur fonctionne pendant de longues périodes ou démarre et s'accroit frequently. (Les réfrigérateurs modernes et leurs condélateurs étant plus grands, leur moteur doit fonctionner plus longtemps. Il demarrent et s'accroit au front.	Ceci est normal lorsque le réfrigérateur vient d'être branché.	• Attendez 24 heures pour que le réfrigérateur refroidisse complètement.
	Une grande quantité d'alments a été mise au réfrigérateur.	• C'est normal.
	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.
	Temps chaud ou ouverture fréquence des portes.	• C'est normal.
	Les commandes de température ont été régées à la température la plus froide.	• Consultez Les commandes.
Température trop élevé dans le condélateur ou le réfrigérateur	La commande de température n'a pas été réalisée à une température assez basse.	• Consultez Les commandes.
	Temps chaud ou ouverture fréquence des portes.	• Abaissez la commande de température d'une position. Consultez Les commandes.
	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.
Givre sur les alimentés surgelés (il est normal que du givre se forme à l'intérieur du paquet)	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.
	Les portes ont été ouvertes trop souvent ou pendant trop longtemps.
La séparation entre le réfrigérateur et le condélateur est chaude	Le système automatique d'économie d'énergie fait circuler du liquide chaud autour du rebord avant du condélateur.	• Ceci empêche la formation de condensation sur l'extérieur du réfrigérateur.
Formation lente des glaçons	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.
	La commande de température du condélateur n'est pas réalisée à une température assez froide.	• Consultez Les commandes.
Mauvais goût/odeur de l'eau	Le distributeur d'eau n'a pas été utilisé depuis longtemps.	• Faites couler l'eau jusqu'à ce que l'eau du système soit replacée par de l'eau fraîche.

Avant d'appeler un réparateur...

Problème	Causes possibles	Correctifs
Bourdonnement fréquent	L'interrupteur d'alimentation de la machine à gacons est à la position de marche, mais l'arrivée d'eau au réfrigérateur n'a pas été raccordée.	• Réglez l'interrupteur d'alimentation à la position d'arrêt, car le garder dans la position de marche endommagera le robinet d'eau.
La machine à gacons ne fonctionne pas	L'interrupteur d'alimentation de la machine à gacons est à la position d'arrêt.	• Réglez l'interrupteur d'alimentation à la position de marche.
	L'alimentation en eau est coupée ou n'est pas raccordée.	• Consultez Installation de la conduite d'eau.
	Le compartment congestionelateur est trop chaud.	• Attendez 24 heures pour que le réfrigérateur se refroidisse complètement.
	Un amas de gacons dans le bac provoque l'arrêt de la machine à gacons.	• Nivelez les gacons à la main.
	Cubes de glace sont coincés dans le distributeur. (La lumière d'alimentation verte clignote).	• Débranchez le distributeur, enlevez les cubes et rebranchez le distributeur.
Odeur/saveur anormale des gacons	Il faut nettoyer le bac à gacons.	• Videz et lavez le bac à gacons. Jetez les valeurs gacons.
	Des alimentents ont transmis leur odeur/goût aux gacons.	• Emballez bien les alimentents.
	Il faut nettoyer l'intérieur du réfrigérateur.	• Consultez Entretien et nettoyage.
Petits gacons ou gacons creux à l'intérieur	Le filtre à eau est bouché.	• Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre.
Le distributeur de gacons ne fonctionne pas	La machine à gacons est éteinte ou l'alimentation en eau a été coupée.	• Mettez en marche la machine à gacons ou rétablissez l'alimentation en eau.
	Des gacons sont collés au bras régulateur.	• Retirez les gacons.
	Distributeur est VERROUILLE.	• Appuyez et maintainez enforcée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes.
	Blocs de glace irréguliers dans le bac à gacons.	• Cassez-les avec le bout des doigs et jetez les morceaux qui restent.
		• Le conGPLateur est peut-être trop chaud. Réglez la commande du conGPLateur sur une température plus froide, un cran après l'autre, jusqu'à ce que les blocs ne se forment plus.
L'eau versée dans le premier verre est chaude	Normal lorsque le réfrigerateur est initialement installé.	• Attendez 24 heures pour que la température du réfrigérateur se stabilise.
	Le distributeur d'eau n'a pas été utilisé depuis longtemps.	• Faites couler l'eau jusqu'à ce que l'eau du système soit replacée par de l'eau fraîche.
	Le réservoir d'eau vient d'être vidangé.	• Attendez plusieurs heures pour que l'eau refroidisse.
Le distributeur d'eau ne fonctionne pas	L'alimentation en eau est coupée ou n'est pas raccordée.	• Consultez Installation de la conduite d'eau.
	Le filtre à eau est bouché.	• Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre.
	De l'air peut être piégé dans la conduite d'eau,	• Appuyez sur le bras de distributionpendant au moins deux minutes.
	Distributeur est VERROUILLE.	• Appuyez et maintainez enforcée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes.
L'eau jaillit du distributeur en éclaboussant	La cartouche du filtre vient d'être installée.	• Faites couler l'eau du distributeur pendant 3 minutes (environ 6 litres).
La machine à glaçons fonctionne, mais ne distribue pas d'eau	L'eau du réservoir est gelée.	• Appelez un réparateur.
	Le réglage de commande est trop froid.	• Réglez le commande de température sur un réglage plus chaud.
La machine à glaçons ne distribue ni eau ni glaçons	La conduite d'eau ou le robinet d'arrêt est bouché.	• Appelez un plombier.
	Le filtre à eau est bouché.	• Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre.
	Distributeur est VERROUILLE.	• Appuyez et maintainez enforcée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes.
CUBED ICE (cubes de glace) était choisi mai CRUSHEDI CE (glace pilée) a été distribuée	Le réglage précédent était CRUSHED ICE.	• Quelques cubes sont restés dans le broyeur à cause du réglage précédent. C'est normal.
Odeur dans le réfrigérateur	Des alimentents ont transmis leur odeur au réfrigérateur.	• Les alimentents à odeur force doivent être emballés hermétiquement. • Gardez une boîte ouverte de bicarbonate de soude dans le réfrigérateur.
	Il faut netoyer l'intérieur.	• Consultez Entretien et nettoyage.
De la condensation s'accumule à l'extérieur	Cela n'est pas inhabituel pendant les périodes de forte humidité.	• Essuyez bien la surface extérieure.
De la condensation s'accumule à l'intérieur (par temps humide, l'ouverture des portes)Laisse entre de l'humidité)	Les portes sont ouvertes trop liéquement ouendant trop longtemps.
L'éclairage interieur ne fonctionne pas	Il n'y a pas de courant au niveau de la prise.	• Remplacez le fusible ou réarmez le disjoncteur.
	L'ampoule est grillée.	• Consultez Remplacement des ampoules.
Eau sur le sol ou au fond du congelateur	Il y a des glaçons bloqués dans le conduit.	• Faites passer les glaçons à l'aide d'une cuillère en bois.
Air chaud à la base du réfrigérateur	Courant d'air normal provenant du moteur. Pendant le processus de réfrigération, il est normal que de la chaleur soit dégagée à la base du réfrigérateur. Certains revêtements de sol sont sensibles et peuvent se déscolorer sous l'effet de cette température de fonctionnement normalque qui est sans danger.
Lueur orange dans le congelateur	Le cycle de dégivrage est en cours.	• C'est normal.
Le réfrigérateur ne s'arrête jamais mais les températures sont normales	La fonction de dégivrageMaintient le compresseur en marche au cours de l'ouverture des portes.	• Ceci est normal. Le réfrigérateur cycle à l'arrêt les portes ont été fermées pendant 2 heures.
Le réfrigérateur émet un signal sonore	La porte est ouverte.	• Fermez la porte.

Avant d'appeler un réparateur...

Problème	Causes possibles	Correctifs
Les alimentes ne se dégèle pas/ne se refroid issent pas	Emballage.	• Augmentez le temps ou remballez dans du plastique.
	Mauvais poids sélectionné.	• Sélectionnez un poids plus grand.
	Article à haute teneur de gras.	• Sélectionnez un poids plus grand.
	Plateau Chill/Thaw (refroidissement/dégel) non utilisé.	• Placez les articles sur le plateau et ménagez un espace entre les différents articles pour assurer une meilleure circulation d'air.
La température présente n'est pas égale à celle affichée	L'appareil vient d'être branché.	• Pour stabiliser le système, attendez 24 heures.
	La porte est restée ouverte trop longtemps.	• Pour stabiliser le système, attendez 24 heures.
	Des alimentés chauds ont été placés dans le réfrigérateur.	• Pour stabiliser le système, attendez 24 heures.
	Cycle de dégivrage en cours.	• Pour stabiliser le système, attendez 24 heures.
La commande de Select Temp ne fonctionne pas	La commande de température du compartment du réfrigérateur est place à sa valeur la plus élevé.	• Ceci est normal. Afin de minimiser la consommation d'énergie, la fonction de sélection de température est mise hors service lorsque la commande de température du réfrigérateur est réalisée à sa valeur la plus élevé.
La porte ne se ferme pas correctement	Le joint de la porte du côté des charnières est collé ou replié.	• Mettre une couche de cire de paraffine sur le joint de la porte.
	Un des contenants de portetouche une étagère dans le réfrigérateur.	• Remontez le contenant d'un cran.
