| Type de produit | Lave-vaisselle professionnel sous plan |
| Marque | Nuova Simonelli |
| Modèle | Kiara 6 |
| Dimensions (L x P x H) | 600 x 600 x 820 mm |
| Poids net | 45 kg |
| Alimentation électrique | 230 V / 50 Hz, 3,5 kW |
| Capacité | 6 couverts (norme) |
| Cycles de lavage | Normal, intensif, économique et auto-nettoyage |
| Température maximale | 70 °C |
| Matériau de la cuve | Acier inoxydable |
| Paniers inclus | 1 panier à vaisselle et 1 panier à couverts |
| Sécurité anti-débordement | Oui, avec système de détection |
| Filtre auto-nettoyant | Oui, démontable pour nettoyage |
| Bras de lavage | 2 bras rotatifs en inox |
| Consommation d'eau | 10 litres par cycle (environ) |
| Niveau sonore | Leq inférieur à 60 dB(A) |
| Entretien courant | Nettoyage des filtres et bras toutes les semaines |
| Pièces détachées | Disponibles via le service après-vente agréé |
| Réparabilité | Indice de réparabilité: 8/10 (estimation) |
FOIRE AUX QUESTIONS - Kiara 6 NUOVA SIMONELLI
Questions des utilisateurs sur Kiara 6 NUOVA SIMONELLI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice Kiara 6 - NUOVA SIMONELLI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Kiara 6 de la marque NUOVA SIMONELLI.
MODE D'EMPLOI Kiara 6 NUOVA SIMONELLI
Notes générales à la livraison ....page 5
Description de la machine ....page 6
Normes de sécurité ....page 7
Vérifications de la part de l'usager ....page 10
Tableau de contrôles ......page 11
Remplissage et chauffage ....page 12
Instructions générales ......page 13
Lavage ......page 14
Modèles à cycle fixe ......page 14
Modèles à cycle réglable ......page 15
Nettoyage ......page 16
Nettoyage des jets ......page 18
Nettoyage du support de lavage ......page 20
Modèles équipés d'adoucisseur ......page 21
Modèles équipés de pompe de vidange .....page 23
Le lave-vaisselle ne présente aucun danger pour l'opérateur s'il est utilisé en suivant les instructions du fabricant, à condition que les dispositifs de sécurité soient maintenus en état d'efficacité constante.
Ce document a pour but d'attester qu'à la réception du lave-vaisselle :
les dispositifs sont efficaces. Avec la machine est fourni un mode d'emploi que l'opérateur doit suivre strictement. Il doit respecter les prescriptions du fabricant.
Le fabricant souhaite que le client puisse utiliser, dans leur totalité, les prestations de ses produits.
Toutefois, il est rappelé que toute reproduction de ce catalogue est interdite ; les caractéristiques technologiques rapportées pouvant changer sans aucun préavis dans un but de recherche constante de rénovation et de qualité technologique.
Pour toute communication avec le PRODUCTEUR ou ses centres d'assistance, mentionnez le numéro de matricule.
Reportez ci-après le numéro de matricule.
MODÈLE
MATRICULE
À la réception de la machine, vérifiez si :
l'emballage est intact ;
il n'y a pas de dommages ;
la fourniture correspond aux spécifications de la commande (voir bulletin de livraison) et inclut :
1 Machine complète, 2 Paniers, 3 Tuyau d'entrée, 4 Tuyau de vidange, 5 Accessoires de dotation (petits pieds et réducteur de débit), 6 Mode d'emploi, 7 Certificat de garantie.
En cas de dommages ou de manque de pièces, informez immédiatement le transporteur et ses représentants de zone dans les moindres détails.
Toutes les dimensions indiquées sur le catalogue ne sont pas contraignantes et ne se réfèrent qu'à la machine standard.
Les schémas et tout autre document livré avec la machine restent la propriété du fabricant, qui s'en réserve tous les droits, et ils ne peuvent pas être mis à la disposition des tiers.
Il est donc interdit de reproduire, même partiellement, le texte et les schémas.
Les LAVE-VAISSELLE INDUSTRIELS se différencient des LAVE-VAISSELLE à usage DOMESTIQUE par leur "spécificité" et la "quantité" de vaisselle qu'ils peuvent laver.
Ces caractéristiques conditionnent le système de lavage, qui doit garantir la possibilité de laver une grande quantité de vaisselle dans un temps minimum.
Cela dépend, en effet :
de la capacité du panier ;
des caractéristiques du type de lave-vaisselle (timer, résistances) ;
des propriétés de l'eau du réseau : pression, température, dureté.
Il est donc nécessaire de définir tous ces paramètres, afin de pouvoir utiliser la machine correctement.
Meuble et réchauffeur en acier inoxydable AISI 304.
Cycle de LAVAGE/RINÇAGE automatique (avec système FIXE ou RÉGLABLE).
Remplissage automatique équipé de contrôle de niveau à travers un pressostat.
Température de lavage et de rinçage à contrôle automatique à travers les thermostats.
Possibilité de réaliser des cycles de rinçage à froid.
Interruption du fonctionnement en cas d'ouverture de la porte.
Doseur du brillant automatique avec soupape de reflux (qui n'est pas prévu sur tous les modèles).
Résistances du réchauffeur et de la cuve en incoloy, équipées de protection des contacts. Branchements électriques conformes aux standards VDE.
CERTAINS MODÈLES À PANIER
CARRÉ sont équipés d'une série de FILTRES qui couvrent toute la surface de la cuve, en garantissant ainsi son hygiène et la meilleure sécurité pendant l'usage.
CERTAINS MODELES A PANIER CARRE sont équipés de JETS DE LAVAGE ET DE RINCAGE INFERIEUR
et SUPERIEUR et il s'agit en tout cas de JETS TOURNANTS, qui garantissent la meilleure uniformité du lavage.
Les MODELES à deux POMPES de LAVAGE (l'une est branchée au JET SUPERIEUR et l'autre au JET
INFERIEUR) améliorent ainsi l'efficacité du lavage. En outre, le fonctionnement différencié (début par le jet supérieur) garantit une meilleure STABILITE de la vaisselle dans chaque panier.
Accessoires optionnels:
- Adoucisseur (qui n'est pas disponible sur tous les modèles)
- Pompes de vidange
- Doseur de la lessive
- Pompe de rinçage
- Piédestal
Avant toute intervention de nettoyage ou entretien, et lorsqu'il est nécessaire, tourner l'interrupteur du réseau sur "OFF" et l'interrupteur général (0-1) sur "0" (Fig. 1)
Ne pas remplacer le câble d'alimentation; si nécessaire utiliser des câbles originaux.
Ne pas épisser les câbles.
Vérifier si les valeurs de la tension du réseau et le fusible d'alimentation se conforment aux valeurs affichées sur la PLAQUETTE de la machine (Fig. 2).
Vérifier si l'installation du réseau est équipée de mise à la terre (Fig. 3)
Ne pas ouvrir le lave-vaisselle pendant le cycle de lavage, danger de sortie de jets d'eau chaude (Fig. 4).
Ne pas utiliser la machine dans un environnement de travail dont la température est inférieure à 5°C (Fig. 5).
Ne pas laver la machine de l'extérieur avec des jets d'eau (Fig. 6).
Ne pas utiliser l'eau du réseau à une température inférieure à 5°C : possibles dommages au circuit hydraulique ou à une température supérieure à 50°C environ.
Vérifier que la pression du réseau d'entrée correspond à 200 - 450 KPa (2 - 4,5 bar).
Avant de nettoyer, enlever les produits résiduels solides ou la crasse du fond de la cuve, afin de permettre le bon fonctionnement du lave-vaisselle (Fig. 7).
Ne pas enlever les panneaux du lave-vaisselle. Seul le personnel technique qualifié du service d'assistance technique peut accéder aux éléments internes de la machine (Fig. 8).
En cas de sortie d'eau, tourner l'interrupteur général (0-1) sur "0" et fermer le robinet du réseau (Fig. 9).
Il est recommandé de porter des gants en caoutchouc pour l'entretien et le nettoyage (Fig. 10).
Ne pas utiliser le lave-vaisselle comme table d'appui (Fig. 11).
Il est interdit aux enfants d'utiliser le lave-vaisselle sans un contrôle préalable (Fig. 12).
Vérifier si, à la fermeture du lave-vaisselle, rien ne gêne (Fig. 13).
Éviter d'utiliser la porte du lave-vaisselle comme table d'appui pour les pieds (Fig. 14).
ATTENTION : changer l'eau de la cuve fréquemment, afin de garantir l'hygiène maximale du lave-vaisselle.
Vérifier s'il n'y a pas d'eau ou de corps résiduels solides dans la cloche d'air (Fig. 15).
- la mise en marche et l'installation
- le branchement hydraulique
- et le branchement électrique. L'essai initial avec réglage du doseur du brillant doivent être réalisés par le personnel qualifié.
L'usager doit simplement se charger de certaines vérifications très simples :
1. Vérifier s'il y a de l'eau dans le réseau (Fig. 1). 2. Vérifier que l'interrupteur général d'alimentation externe est fermé (1) (Fig. 2). 3. Vérifier le niveau du brillant dans le doseur, afin d'en éviter la sortie (Fig. 3). Si nécessaire, appeler l'ASSISTANCE TECHNIQUE.
4. Vérifier si la vidange est correctement branchée au puits d'écoulement (Fig. 4).
1. Vérifier le bon branchement des tuyaux d'entrée et de vidange (Fig. 1-2). 2. Vérifier si le robinet du réseau est ouvert (Fig. 3). 3. Vérifier que la cuve soit vide (Fig. 1-2).
Dans le cas des modèles équipés d'adoucisseur, il faut penser à remplir le réservoir à sel (Voir paragraphe pag. 20).

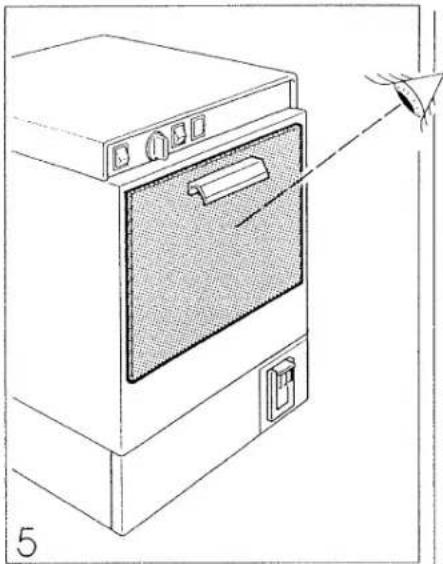

Vérifier si la porte est fermée (Fig. 5).
Vérifier que l'interrupteur général d'alimentation externe est fermé (1).
4. Appuyer sur l'interrupteur général (0-1) sur "1" qui va par la suite s'allumer (Fig. 6). La machine est en phase d'entrée de l'eau. 5. Attendre jusqu'à ce que le bruit produit par l'entrée de l'eau ne se termine, signalé par la suite par l'allumage du témoin (5a), qui à son tour signale le début de la phase de chauffage de l'eau de rinçage (Fig. 7).
Une fois que la température voulue a été atteinte, le témoin 5a s'éteint et en même temps le témoin 5b s'allume, en signalant le début de la phase de chauffage de l'eau de lavage (Fig. 8).
Attendre que les deux témoins 5a et 5b s'éteignent (Fig. 8).
Avant de mettre la vaisselle dans les paniers, suivre les instructions suivantes :
1. Enlever tous les déchets solides : cela permettra d'éviter le colmatage des filtres, de la vidange et des jets tournants (Fig. 1). 2. Laver la vaisselle sous le robinet avant de la placer dans le lave-vaisselle.
N.B. : En cas de vaisselle particulièrement sale, il faut la faire tremper préalablement (Fig. 2).
3. Disposer la vaisselle dans le panier et veiller à ce qu'elle ne se touche pas.
- Insérer les verres et les tasses renversés vers le bas, en évitant de les superposer. Dans le cas des modèles à panier fixe, ne pas les positionner dans les coins du panier (Fig. 6).
ATTENTION : ne pas introduire dans les paniers du lave-vaisselle de la vaisselle en plastique qui ne supporte pas les hautes températures.
4. Verser la lessive dans la cuve (Fig. 3).
5. Introduire le panier dans le lave-vaisselle (Fig. 4).
- Il serait préférable de laver verres, tasses et couverts avec un cycle de lavage différent de celui utilisé pour le lavage des assiettes.
ATTENTION : Afin de commencer un cycle de lavage, il faut atteindre les températures établies (témoins 5a et 5b éteints, Fig. 1).
Modèles à cycle fixe

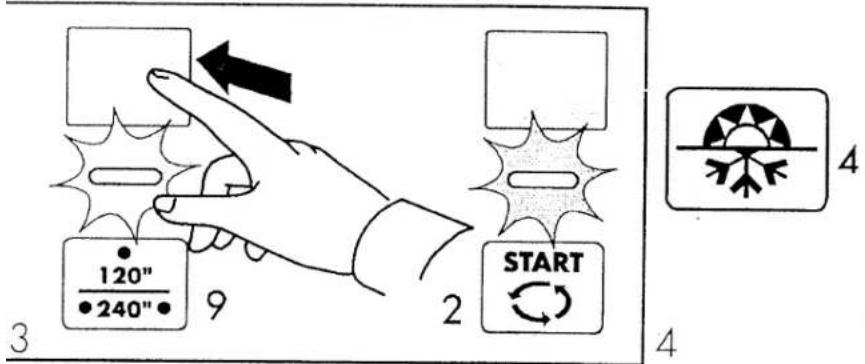

Appuyer sur le bouton (2) (pendant quelques secondes), qui lorsqu'il s'allume, active le cycle de lavage : LAVAGE - PAUSE - RINÇAGE (Fig. 2). Selon le modèle de la machine, le cycle de lavage varie entre 2 et 4 min.
Ce n'est que sur les modèles qui présentent le bouton 9, avant l'opération décrite dans le paragraphe précédent, qu'il est possible de déplacer le commutateur sur le cycle court (•) ou sur le cycle long (••).
Pendant le cycle de lavage, le témoin du bouton (2) reste allumé et il ne s'éteindra qu'à la fin du cycle de lavage.
ATTENTION : Ne pas ouvrir la porte pendant le fonctionnement du lave-vaisselle.
N.B. : En cas d'ouverture accidentelle, le cycle s'arrête. En fermant la machine, il est possible de recommencer le cycle de lavage là où il a été interrompu.
N.B. : Il est possible de réaliser des cycles de rinçage avec de l'eau froide. Il suffit d'appuyer sur le bouton (4) pendant le temps désiré (Fig. 4).
A la fin du cycle, ouvrir la porte et enlever le panier (Fig. 5).
PROGRAMME DE NETTOYAGE
Modèles à cycle réglable
Tourner la poignée (3) dans le sens des aiguilles d'une montre : cela permet le début du cycle de 4 min.
La durée du cycle est visualisée par la rotation de la poignée même.
A la fin du cycle, la poignée revient dans sa position de départ (0) (Fig. 4).
S'il faut réaliser un cycle de lavage plus rapide, il suffit de tourner la poignée (3) dans le sens contraire à celui des aiguilles d'une montre, en fixant l'indicateur (3/4, 1/2, 1/4) en correspondance de la position "0" (Fig. 5).
Le système à cycle réglable permet de réaliser des cycles individuels de rinçage selon les nécessités spécifiques.
Il suffit de tourner la poignée (3) dans le sens des aiguilles d'une montre en déplaçant le symbole "R" en correspondance de la position "0" (Fig. 6).
ATTENTION : Ne pas ouvrir la porte pendant le fonctionnement du lave-vaisselle.
N.B. En cas d'ouverture accidentelle, le cycle s'arrête. En fermant la machine, il est possible de recommencer le cycle de lavage, là où il a été interrompu.
N.B. : Il est possible de réaliser des cycles de rinçage avec de l'eau froide. Il suffit d'appuyer sur le bouton (4) pendant le temps désiré (Fig. 4).
A la fin du cycle, ouvrir la porte et enlever le panier (Fig. 8).
Changer fréquemment l'eau de la cuve.
Afin de vider la cuve, suivre les instructions suivantes :
1 Enlever la tension (Fig. 1) 2 Ouvrir la porte du lave-vaisselle (Fig. 2) 3 Enlever le trop-plein (Fig. 3).
Pour un meilleur nettoyage de la cuve :
Dans le cas des modèles à panier carré
1 Enlever le jet central en dévissant le cliquet central de fixation (Fig. 4). 2 Enlever l'anneau de fixage (Fig. 5). 3 Enlever le filtre (unique, Fig. 6), ou les 4 filtres (Fig. 7) avec les traverses relatives (Fig. 8) ou les châssis relatifs (Fig. 8a-8b-8c) (selon les modèles), les nettoyer et les rincer sous de l'eau courante.
4 Vérifier si sur le fond de la cuve il n'y a pas de corps résiduels solides, s'il y en a, les éliminer (Fig. 9), par la suite enlever le filtre à panier sur les systèmes d'aspiration et le nettoyer sous de l'eau courante. 5 Assembler à nouveau en sens contraire. 6 Il serait mieux de laisser fonctionner le lave-vaisselle à vide pendant 5-10 min. sans insérer le trop-plein de façon à mieux rincer la cuve et le circuit hydraulique.
1 Dévisser le cliquet, enlever le jet (Fig. 11) 2 Dévisser les colliers (A-A') de serrage ; enlever les jets (B-B') (Fig. 11). 3 Plonger les jets dans une solution qui contient du liquide désincrustant (VINAIGRE) (Fig. 12). 4 Rincer sous de l'eau courante, si nécessaire utiliser une épingle afin de mieux nettoyer les jets (Fig. 13). 5 Vérifier s'il n'y a plus d'incrustations sur le support du jet ou sur le jet (Fig. 14).
Assembler à nouveau en sens contraire.
N.B. : Sur certains modèles à panier carré, il y a un système de rinçage fixe supérieur. Pour le nettoyage relatif, voir le paragraphe "Nettoyage du support lavage/rinçage" (Page 20).

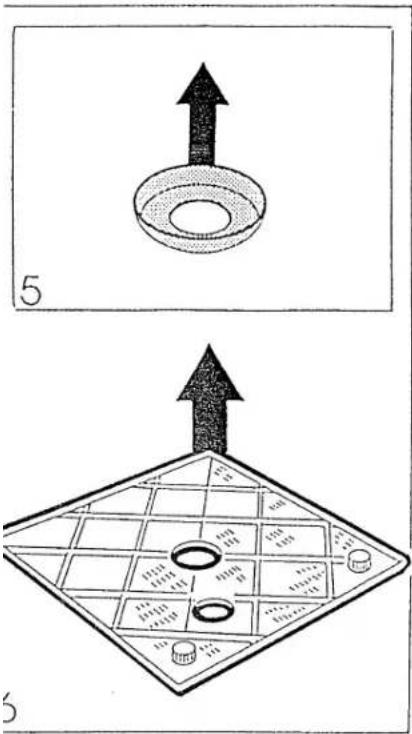

1 Enlever le support (Fig. 1). 2 Enlever le "trop-plein" afin de vider la cuve (Fig. 2).
ATTENTION : Vérifier s'il n'y a pas de pièces en verre ou en céramique qui pourraient couper les manchons en caoutchouc. (fond de la cuve) (Fig. 3).
3 Fermer la porte, brancher l'alimentation (Fig. 4). METTRE LE LAVE-VAISSELLE EN MARCHE pendant 5-10 min. à vide afin de bien rincer la cuve. 4 Débrancher l'alimentation et ouvrir la porte (Fig. 5). 5 Enlever le filtre à panier sur le système d'aspiration (Fig. 6), bien le rincer et le nettoyer sous de l'eau courante.
ATTENTION : N'enlever le filtre à panier qu'après avoir bien rincé la cuve.
- Assembler à nouveau en sens contraire, en vérifiant si le trop-plein est bien inséré.

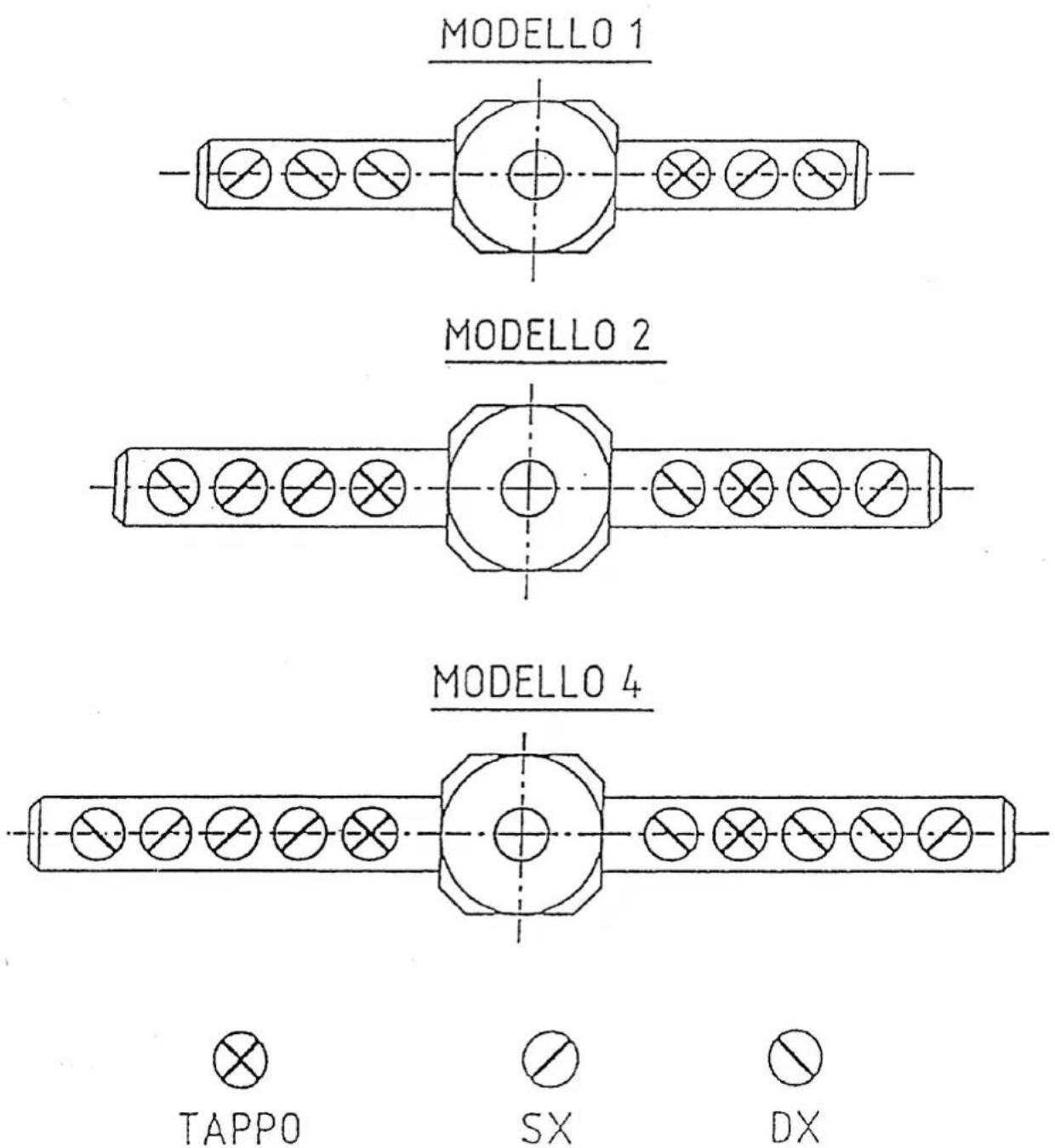

Nettoyage des rampes de lavage/rinçage

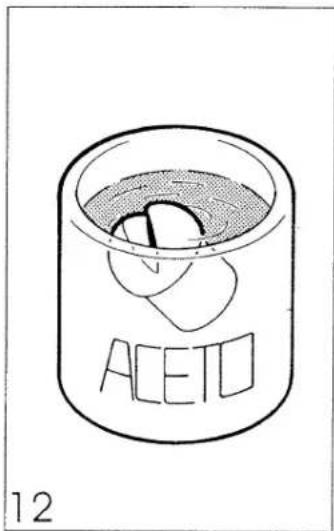

1 Dévisser les jets et extraire les éléments diffuseurs (Fig. 7). 2 Plonger les jets dans une solution contenant un liquide désincrustant (VINAIGRE) (Fig. 8). 3 Rincer à l'eau courante, si nécessaire utiliser une épingle pour mieux nettoyer la fente sur les jets (Fig. 9). 4 Avant de réassembler les jets et les diffuseurs sur leurs supports respectifs, effectuer 1 ou 2 cycles complets afin de les vider d'éventuels produits résiduels ou impuretés (Fig. 10).
N.B. Si le lave-vaisselle ne fonctionne pas pendant un certain temps, vider l'eau de la cuve en retirant le "trop-plein".
NETTOYAGE DE LA CUVE
S'il est nécessaire de nettoyer la cuve :
NE PAS UTILISER DE LA PAILLE DE FER, DES BROSSES EN FER OU DES LIQUIDES NON ADAPTÉS AU NETTOYAGE DE L'ACIER INOXYDABLE (Fig. 11).
ATTENTION : Éviter d'utiliser des substances contenant du chlore (eau de Javel) afin de ne pas oxyder l'acier inoxydable (Fig. 11).
En fonction du degré de dureté de l'eau et du nombre de cycles de travail à réaliser, il faut procéder à la régénération des résines dans l'adoucisseur au moins tous les 2 jours.
ATTENTION : Ne pas procéder à la régénération des résines si le lave-vaisselle ne va pas être utilisé pendant longtemps.
1 Ouvrir la porte. Vérifier s'il n'y a pas d'eau dans la cuve. S'il y en a, retirer le "trop-plein" et vider complètement la cuve (Fig. 1). 2 Sur les modèles à panier carré, retirer tous les filtres car le bouchon du conteneur est placé au fond de la cuve (Fig. 2). 3 Dévisser le bouchon et remplir le doseur avec du gros sel (environ 1 kg) ou avec les pastilles spéciales adaptées aux épurateurs (Fig. 3).
N.B. : La consommation de sel pour chaque cycle de régénération est d'environ 200 g.
ATTENTION : Si du sel a été renversé sur le fond de la cuve pendant le remplissage, l'enlever immédiatement et rincer à l'eau (Fig. 4).
4 Insérer le "trop-plein" et passer au remplissage (voir paragraphe "REMPLISSAGE ET CHAUFFAGE" à la page 11). À ce stade, la machine est prête pour le lavage.
Pour procéder à la régénération, il faut :
1 Vérifier s'il y a de l'eau dans la cuve et si l'interrupteur général (0-1) est sur 1 (Fig. 1). 2 Appuyer sur le bouton de régénération (6) (Fig. 2). C'est ainsi que commence le cycle "automatique" qui dure environ 20 minutes. Pendant cette phase, le témoin correspondant s'allume (6). 3 À la fin du cycle, lorsque le témoin correspondant s'éteint (6), il faut vider complètement la cuve de l'eau, donc : 4 Appuyer sur l'interrupteur général (0-1) pour le mettre sur 0 (Fig. 3). 5 Ouvrir la porte et retirer le "trop-plein" (Fig. 4). Laisser la cuve se vider complètement. 6 Fermer la porte (sans insérer le trop-plein) et mettre en marche le lave-vaisselle : de l'eau propre entre dans le lave-vaisselle, rinçant ainsi la cuve.
Mettre en marche pendant environ 5 minutes.
7 Arrêter le lave-vaisselle en se rappelant d'introduire à nouveau le "trop-plein" afin de pouvoir passer à un nouveau remplissage (Fig. 5).
ATTENTION : En considérant la durée du cycle de lavage (20 min.), il serait mieux de passer à la régénération pendant la phase d'arrêt du fonctionnement de la machine.
| DEFAUTS | REMEDES | DEFAUTS | REMEDES |
| La cuve ne se remplit pas ou bien il n'y a pas de rinçage ou la machine ne se met pas en marche | 1) Vérifier si le robinet d'alimentation est bien ouvert (Fig. 3, page 12) | Verres et assi-ettes ne sechent pas bien | 1) Vérifier le niveau du brillant dans leconteneur et si nécessaire remplir à nouveau (Fig. 3 page 10) |
| 2) Vérifier le branchement et les fusibles de l'interrupteur général (personnel qualifié seulement) | 2) Consulter les instructions de dosage du brillant (personnel qualifié seulement) | ||
| 3) Vérifier si les jets sont bloqués par du calcaire ou de produits résiduels (pages 18 at 20) | 3) Vérifier la quantité de produit utilisé (personnel qualifié seulement) | ||
| 4) Vérifier si le trop plein est bien inséré dans son siège (Fig. 3, page 16) | 4) Vérifier si la poignée graduée est correctement positionée par rapport au cran sur la protection du thermostat: elle doit coincider avec la valeur de 85°C (personnel qualifié seulement) | ||
| 5) Présence d'eau dans la cloche à air (Fig. 15, page 9) | Condensation sur les verres | 1) Vérifier le niveau du brillant dans le conteneur et si nécessaire remplir à nouveau (Fig. 3 page 10) | |
| Enlever le trop-plein et vider complètement la cuve. | 2) Vérifier la quantité de produit utilisé (personnel qualifié seulement) | ||
| Si la panne persiste, appeler l'assis-tance technique. | 3) Enlever les verres immédiatement après la fin du cycle. | ||
| La cuve se remplit très lentement | 1) Vérifier si le robinet d'alimentation est bien ouvert (Fig. 3, page 12) | "Mousse" sur les verres | 1) N'utiliser que de produits non-moussants pour lave-vaisselle industriels |
| 2) Vérifier si la pression à l'entrée est supérieure à 200 KPa (2 bars). Si elle est inférieure, prévoir un surpresseur | Présence de trop de mousse dans la cuve | 1) Vérifier si la température de l'eau dans la cuve n'est pas inférieure à 50°C . En cas d'eau trop froide, appeler l'assistance technique. | |
| 3) Nettoyer le filtre de la soupape électrique (personnel qualifié seulement) | |||
| 4) Vérifier si les jets de rinçage ne sont pas bloqués par du calcaire ou de produits résiduels (pages 18 et 20). | 2) Vérifier le doseur du brillant, dose excessive (personnel qualifié seulement) | ||
| 5) Vérifier si le trop-plein est bien inséré dans son siège (Fig. 3 page 16) | 3) Vérifier si la cuve n'a pas été nettoyée avec des lessives inadéquates. Vider et rincer soigneusement avant de choisir un nouveau cycle. | ||
| 6) Enlever le réducteur de débit (personnel qualifié seulement) Si la panne persiste, appeler l'assistance technique. | 4) Si une lessive moussante a été utilisée, vider et rincer la cuve avec de l'eau, jusqu'à ce que la mousse disparaisse. | ||
| L'eau ne se réchauffe pas | 1) Laisser entrer l'eau en vérifiant si le trop-plein est bien inséré (Fig. 3, page 16) | Verres "rayurés ou pointillés" | 1) Réduire la quantité de brillant pour chaque cycle. Dose conseillée: 0.1 cc sur un litre d'eau (personnel qualifié seulement) |
| 2) Vérifier si la poignée graduée est correctement positionée par rapport au cran sur la protection du thermostat: elle doit coïncider avec la valeur de 85°C (personnel qualifié seulement) | Le jet a du mal a tourner | 1) Enlever les jets et les nettoyer soigneusement (pages 18 et 20) | |
| 2) Vérifier si la pression à l'entrée est supérieure à 200 KPa (2 bars). Si elle est inférieure, prévoir un surpresseur | |||
| La cuve ne se vide pas | 1) Présence de corps solides ou d'étranglements au niveau du tuyau de vidange (appeler l'assistance technique) | Le doseur du brillant ne marche pas | 1) Vérifier le niveau du conteneur, s'il est vide, il faut le remplir si non appeler l'assistance technique. |
| La lave-vaisselle ne lave pas bien | 1) Si le filtre d'aspiration du panier est sale, il faut le nettoyer soigneusement. (Fig. 10, page 17) | Le niveau de l'eau dépasse le niveau du trop-plein | 1) Présence de produits solides ou étranglements dans le tuyau de vidange (appeler l'assistance technique). |
| 2) Vérifier si la quantité de lessive initiale ou les successives additions sont correctes (pages 18 et 20) | |||
| 3) Le cycle de lavage choisi est trop court, passer donc à un cycle de lavage plus long | |||
| 4) Le cycle de nettoyage utilisé est trop bref, ou bien il faul répéter le cycle de nettoyage |
N.B. : Ces modèles ne sont pas équipés de "trop-plein".
Ces modèles ne doivent être utilisés que lorsque la vidange de l'eau est placée au-dessus du niveau de l'eau de la cuve (Fig. 1).
La pompe de vidange se met automatiquement en marche pendant le cycle de travail en ne modifiant pas le niveau de l'eau de la cuve.
Lorsque l'eau de la cuve doit être vidée, il faut :
Sur les modèles les plus petits (paniers ronds, ø36 et 41 et paniers carrés 35 x 35 et 40 x 40) :
1 Appuyer sur l'interrupteur général (0-1) et le déplacer sur 0 (Fig. 2). 2 Ouvrir la porte et appuyer sur le dernier bouton à droite (8) jusqu'à la vidange totale de la cuve (Fig. 3).
Sur les modèles les plus grands (paniers ronds, ø45 et 48 et paniers carrés 45 x 45 et 50 x 50) :
1 Appuyer sur l'interrupteur général (0-1) et le déplacer sur 0 (Fig. 2). 2 En appuyant sur le dernier bouton à droite (8), le témoin relatif s'allume et la cuve se vide automatiquement (Fig. 4). 3 Ouvrir la porte et vérifier si la cuve est complètement vide (Fig. 5).
4 En cas contraire, appuyer à nouveau sur le bouton (8) (Fig. 4).
Marque : NUOVA SIMONELLI
Modèle : Kiara 6
Catégorie : Lave-vaisselle
