Type de produit	Chaudière murale à gaz à condensation
Marque	IDEAL STANDARD
Modèle	ZENIS DUO 3.33 FF HTE
Catégorie	Sanitaires
Dimensions (H x L x P)	950 x 600 x 466 mm
Poids net	67 kg
Alimentation électrique	230 V / 50 Hz, 160 W
Alimentation gaz	Gaz naturel (G20/G25) ou GPL (G31), pression selon type
Puissance utile nominale chauffage (75/60°C)	28 kW
Puissance utile nominale sanitaire	33 kW
Production d'eau chaude sanitaire (ΔT=25°C)	18,9 l/min
Plage de température chauffage	25°C à 80°C
Plage de température eau sanitaire	10°C à 60°C
Pression max circuit chauffage	3 bar
Pression max circuit sanitaire	7 bar
Capacité vase d'expansion	7,5 L
Indice de protection	IPX5D
Fonctions principales	Chauffage et production d'ECS, programmation horaire, régulation climatique, antigel, antiblocage pompe et vanne 3 voies
Sécurité	Thermostat de sécurité, thermostat fumées, détection flamme par ionisation, pressostat différentiel hydraulique, soupape de sécurité (3 bar)
Entretien et nettoyage	Entretien annuel obligatoire par professionnel qualifié ; nettoyage externe sans abrasifs ni solvants inflammables
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente agréé ; garantie constructeur sous conditions
Informations générales	Certification CE conforme aux directives gaz, rendement, CEM et basse tension

FOIRE AUX QUESTIONS - ZENIS DUO 3.33 FF HTE IDEAL STANDARD

Comment régler la température de chauffage ?

Utilisez la touche de réglage de la température de l'eau de chauffage (symbole radiateur) sur le panneau de commande. Appuyez sur les touches + ou - pour ajuster la température entre 25°C et 80°C. Validez en appuyant sur la touche mode.

Comment programmer le chauffage pour la semaine ?

Accédez au mode programmation en appuyant sur les touches ▼ ou ▲. Sélectionnez les paramètres P11 à P16 pour définir les heures de début et de fin des trois phases journalières. Validez avec la touche i.

Que faire en cas d'affichage d'un code d'erreur ?

Consultez le tableau des signaux d'erreur dans la notice. Par exemple, le code E133 indique une absence de gaz. Vérifiez l'arrivée de gaz et appuyez sur la touche de réinitialisation (reset) pendant 2 secondes. Si l'erreur persiste, contactez le service technique agréé.

Comment vérifier et ajuster la pression de l'installation ?

La pression doit être entre 1 et 1,5 bar à froid. Lisez la pression sur le manomètre. Si elle est trop basse, ouvrez lentement le robinet de remplissage de la chaudière. Si trop haute, utilisez le robinet de vidange.

Comment protéger la chaudière en cas d'absence prolongée en hiver ?

Ne vidangez pas l'installation entièrement. Ajoutez un antigel adapté (ex. glycol propylénique avec inhibiteurs). La fonction antigel intégrée protège jusqu'à -5°C, à condition que l'alimentation électrique et gaz soit maintenue.

Peut-on changer le type de gaz (naturel vers GPL) ?

Oui, mais cette opération doit être réalisée par un professionnel agréé. La transformation nécessite le réglage de la vanne gaz et la modification de certains paramètres électroniques (H608, H611). Ne tentez jamais de le faire vous-même.

À quoi sert la fonction antigel ?

Lorsque la température de départ chauffage descend sous 5°C, le brûleur s'allume automatiquement pour atteindre 30°C. Cela empêche le gel de l'installation. Condition : alimentation électrique et gaz présentes, pression suffisante.

Comment entretenir la chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il comprend le nettoyage, le réglage, la vérification des joints, des électrodes, du brûleur, du siphon et de la pression. Le nettoyage extérieur se fait avec un chiffon doux, sans produits abrasifs.

Que faire si l'eau chaude sanitaire ne chauffe pas ?

Vérifiez que le mode sanitaire est activé (touche on/off sanitaire). Assurez-vous que la température de consigne est suffisante (touche de réglage sanitaire). Vérifiez aussi que la vanne 3 voies commute correctement. Si le problème persiste, consultez la notice ou un professionnel.

Comment réinitialiser la chaudière après une anomalie ?

Appuyez sur la touche de réinitialisation (reset) pendant au moins 2 secondes. Si le symbole d'anomalie disparaît, le fonctionnement reprend. Si le code E153 apparaît, appuyez une seconde fois sur reset. En cas d'échec, contactez le service technique.

MODE D'EMPLOI ZENIS DUO 3.33 FF HTE IDEAL STANDARD

Chaudières murales à gaz à condensation à accumulation

Notice d'emploi et d'installation destinée à l'usager et à l'installateur

Nous sommes heureux que vous ayez besoin de notre produit. Les chaudières sont fabriquées dans le souci de vous donner entière satisfaction, en respectant les normes de sécurité les plus strictes ainsi que les normes de qualité les plus sévères. En effet, l'entreprise est homologuée ISO 9001 afin de vous assurer d'un niveau de qualité parmi les meilleurs.

Afin que vous produisiez le meilleur service, nous vous conseillons de lire attentivement la présente notice avant toute utilisation. Les informations qu'elle contient vous permettront de tirer le meilleur parti de votre chaudière.

Attention:

Les différentes parties de l'emballage doivent être tenues hors de portée des enfants.

Entretenez régulièrement donne installation

L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Il devra être effectué une fois par an par un professionnel qualifié:

• l'entretien de la chaudière (vérification, réglage, nettoyage, remplacement de pièces d'usure normale et détartrage éventuel);
• la vérification de l'étanchéité du conduit de la ventouse et du terminal. Pour toutes les opérations d'entretien de votre chaudière, des formules de contrats d'entretiens annuels peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites ci-dessus.

Garantie

Pour bénéficier de la garantie, l'appareil doit avoir été et mis en service par un professionnel conformément à la législation en vigueur, aux règles de l'art et DTU, ainsi qu'aux instructions de montage et de mise en service figurant dans la notice.

Ces modèles de chaudières possèdent le marquage CE conformément aux conditions essentielles des Directives suivantes:

• Directive gaz 90/396/CEE
• Directive Rendements 92/42/CEE
• Directive compatibilité électromagnétique 89/336/CEE
• Directive basse tension 73/23/CEE

Instructions destinées : Consignes générales avant l'installation 4

a. Puisager Consignes générales avant la mise en service 4

Mise en service de la chaudière 4

Remplissage de la chaudière 11

Arrêt de la chaudière 11

Arrêt prolongé de l'installation - Protection contre le gel 11

Changement de gaz 11

Instructions de maintenance régulière 11

Instructions destinées : Consignes générales 12

L'installateur Consignes générales avant l'installation 13

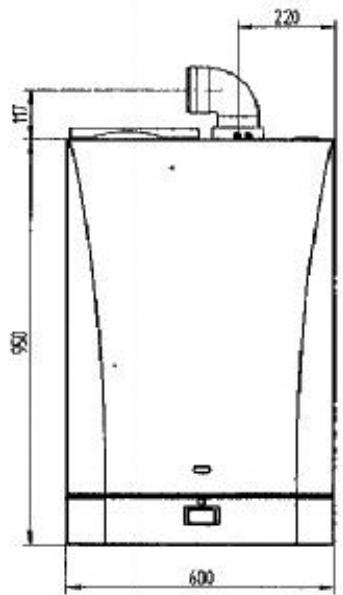

Gabarit de fixation de la chaudière au mur 13

Dimensions chaudière 14

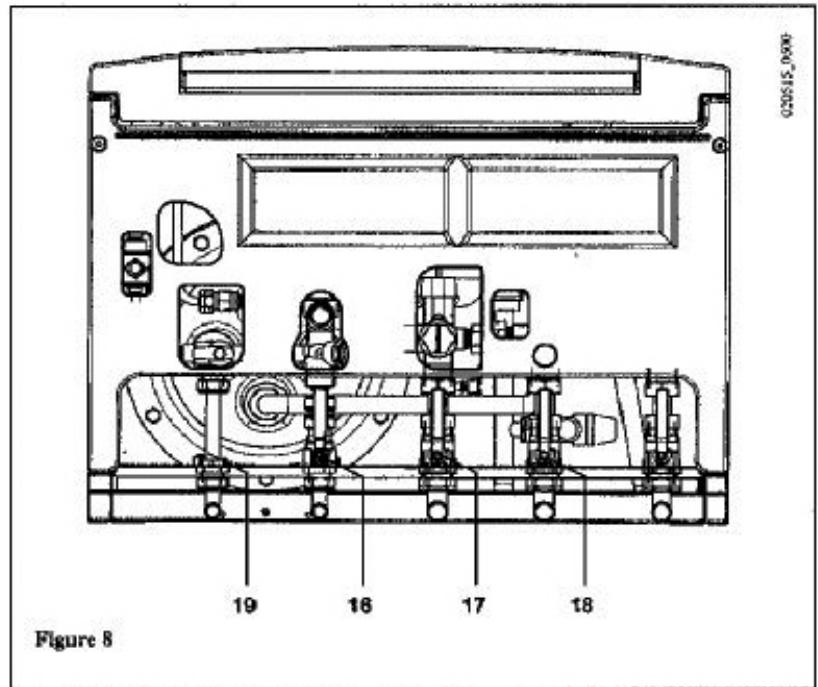

Accessoires fournis dans le kit barrette de robinetterie 15

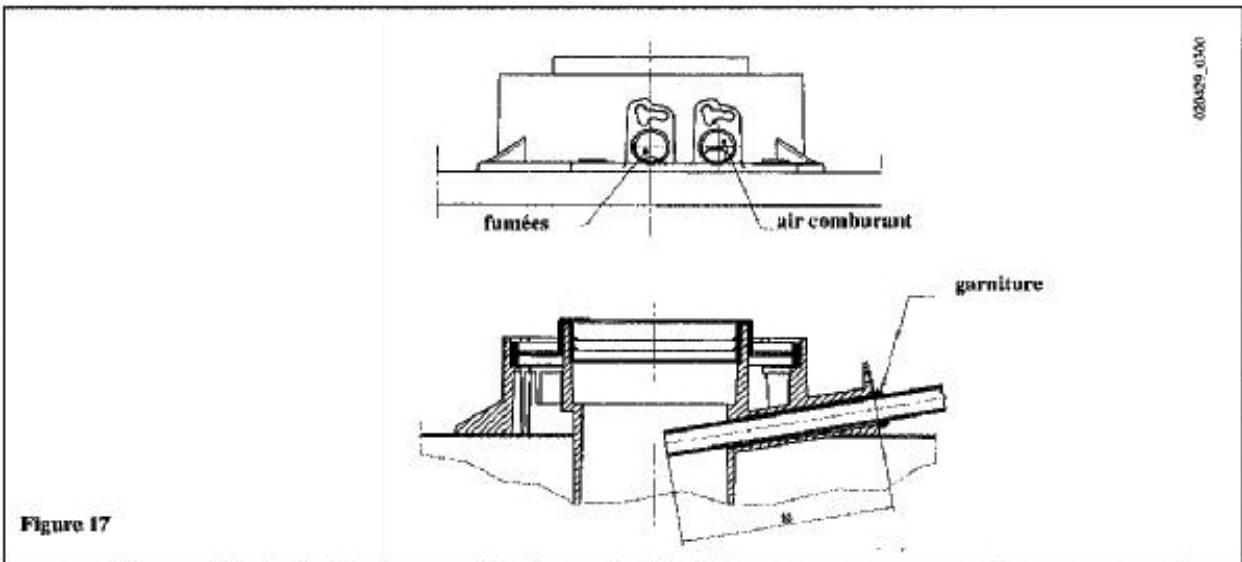

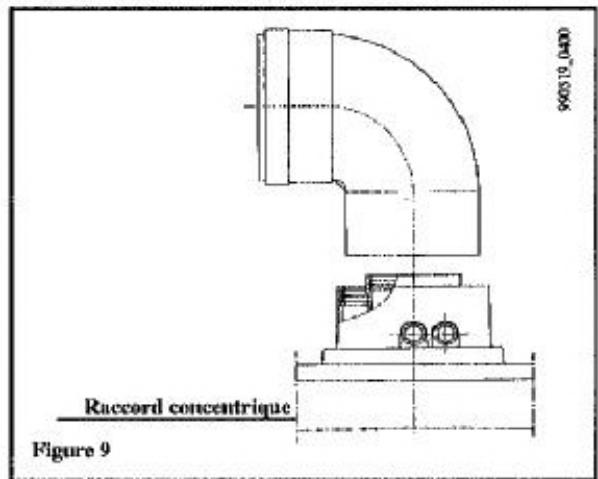

Installation des conduits d'évacuation et d'aspiration 15

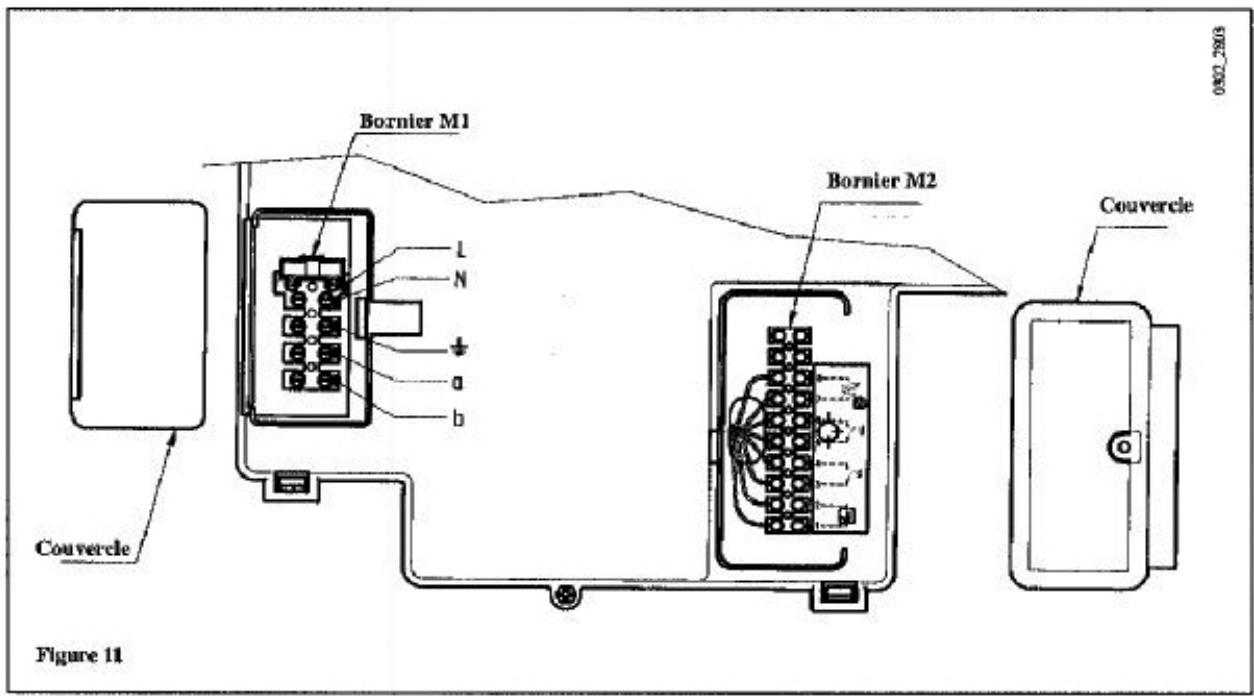

Branchement électrique 17

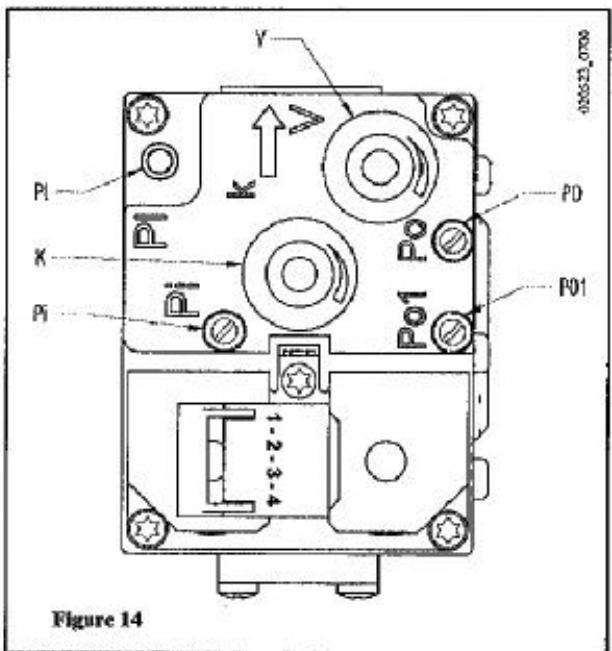

Procédure à suivre pour changer de gaz 22

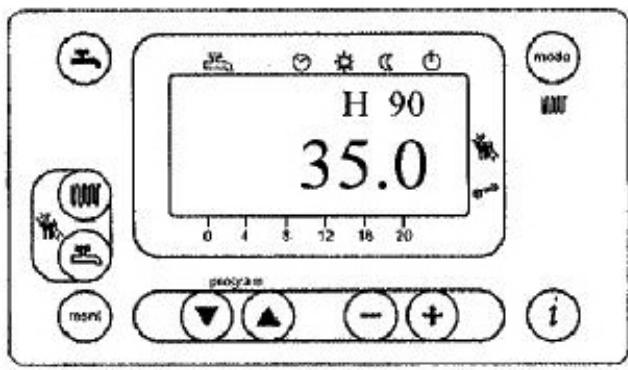

Configuration des paramètres de la chaudière 23

Dispositifs de réglage et de sécurité 25

Positionnement des électrodes d'allumage et de détection de flamme 26

Vérification des paramètres de combustion 26

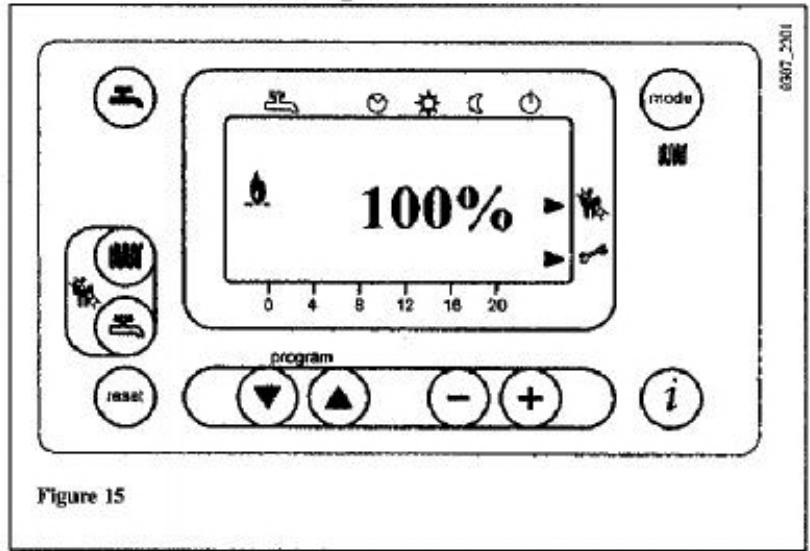

Activation de la fonction ramonage 26

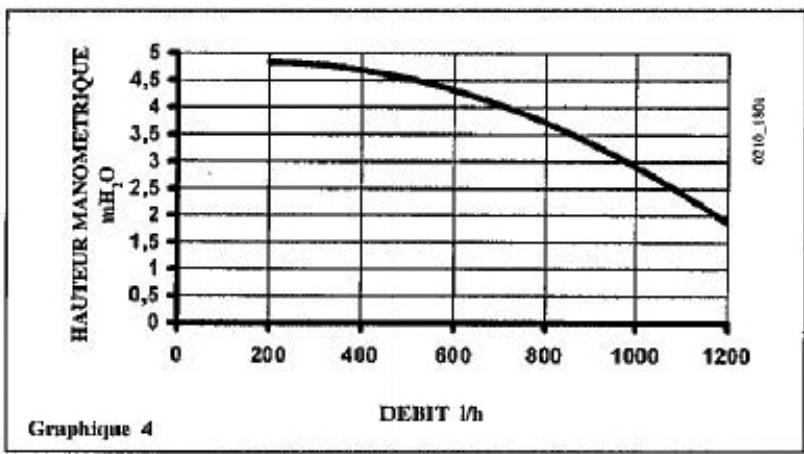

Caractéristiques débit/hauteur manométrique à la plaque 27

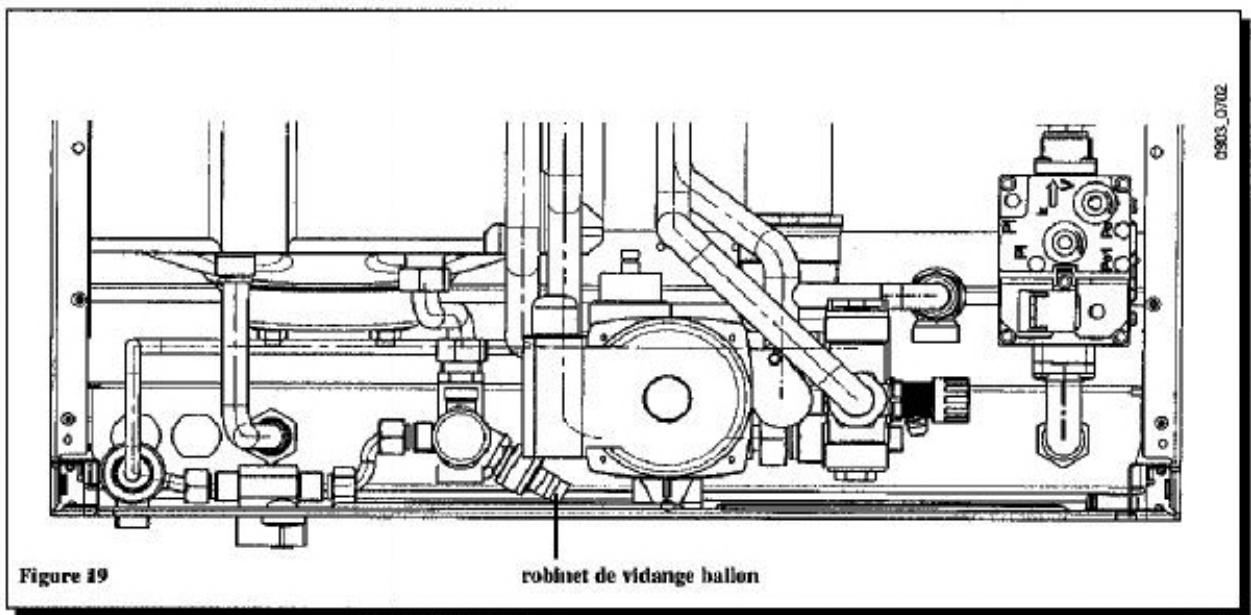

Vidange de l'eau contenue dans le ballon 27

Vase d'expansion sanitaire 27

Entretien annuel 28

Schéma fonctionnel circuits 29

Schéma de câblage 30

1. Consignes générales avant l'installation

Cette chaudière est destinée à chauffer l'eau à une température inférieure à la température d'ébullition à la pression atmosphérique. Elle doit être raccordée à une installation de chauffage, et à un réseau de distribution d'eau chaude sanitaire, en déquisition avec ses performances et avec sa puissance. Avant de faire raccorder la chaudière par un spécialiste, il est indispensable:

a) d'effectuer un lavage soigné de toutes les canalisations de l'installation, afin d'enlever d'éventuels résidus. b) de vérifier que la chaudière soit prévue pour fonctionner avec le type de gaz disponible. On peut trouver ces informations sur l'emballage et sur la plaque signalétique qui se trouve sur l'appareil. c) de contrôler que le tirage du conduit de fumée soit suffisant, que le conduit ne présente pas d'étranglements, et qu'il n'y ait pas d'autres appareils raccordés sur le conduit à moins qu'il ne soit conçu pour l'évacuation de plusieurs appareils et conformément aux normes et prescriptions en vigueur. d) de contrôler qu'en cas de raccordements sur des cheminées préexistantes celles-ci soient parfaitement propres, car des encrassements qui se détachent des parois pendant le fonctionnement pourraient obstruer le passage des fumées.

2. Consignes générales avant la mise en service

Le premier allumage doit être exécuté par le Service d'assistance technique autorisé qui devra vérifier

a) que les données indiquées sur la plaque signalétique correspondent à celles des réseaux d'alimentation (électrique, hydraulique, gaz) ; b) que l'installation est conforme aux réglementations, arrêtés et normes en vigueur et notamment au DTU P 45-204 et Arrêté du 2 Août 1977 "Régles techniques de Sécurité". c) que le branchement électrique sur le réseau est réglementaire et que la chaudière est raccordée à une prise de terre.

Le non-respect de ces indications entraîne l'annulation de la garantie.

Avant la mise en service, enlevez la pellicule protectrice de votre chaudière sans utiliser d'outils ni de matériaux abrasifs qui pourraient endommager les parties laquées.

1. Mis en service de la procédure. Procédez de la manière suivante afin d'effectuer correctement les opérations d'allumage:

chaudière 1) brancher la chaudière sur le réseau électrique;

2) ouvrir le robinet gaz; 3) suivre les instructions données ci-dessous concernant les réglages à effectuer sur le panneau de commande de la chaudière.

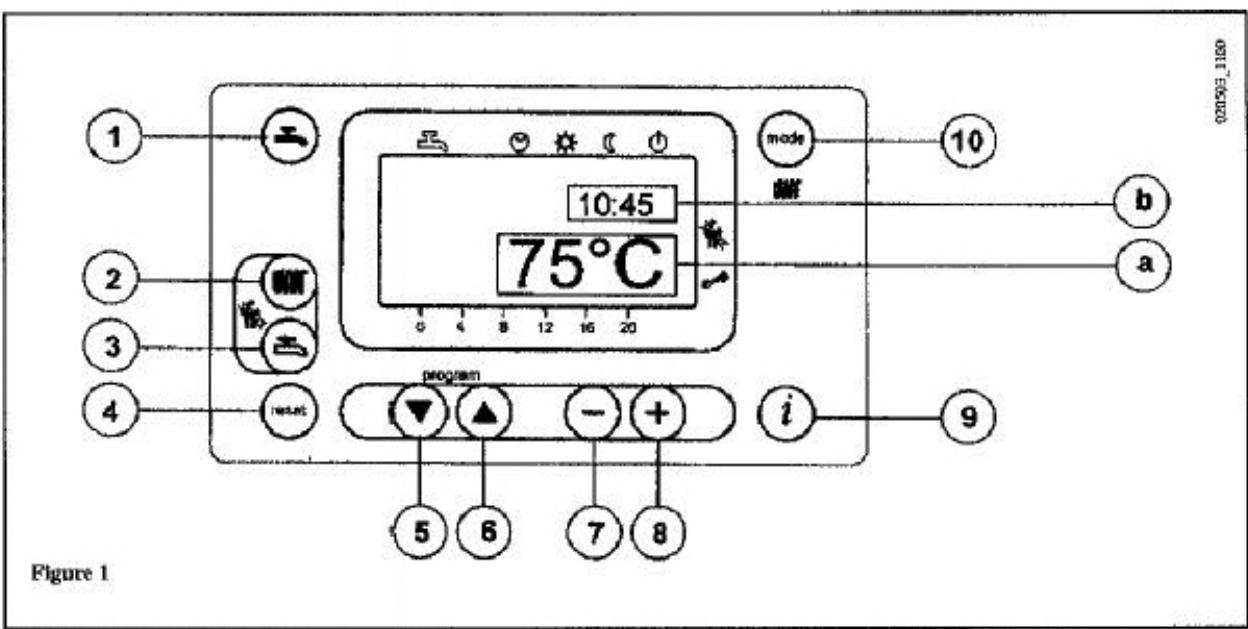

Legende des symboles sur l'afficheur

Touche de fonctionnement sanitaire on/off (arrêt/marche)

Fonctionnement en mode sanitaire

Touche de réglage de la température de l'eau de chauffage

Fonctionnement en mode chauffage

Touche de réglage de la température de l'eau sanitaire

Fonctionnement automatique

Touche de réinitialisation (réarmement)

Fonctionnement manuel à la température maximum réglée

Touche d'accès et de défilement des programmes

Fonctionnement manuel à la température réduite

Touche d'accès et de défilement des programmes

Standby (éteint)

Touché de réglage des paramètres (diminution de valeur)

Température extérieure

Touché de réglage des paramètres (augmentation de valeur)

Présence de la flamme (allumé)

Touché d'affichage des informations

Présence d'anomalie pouvant être réinitialisée

Touché de configuration du mode chauffage

Afficheur PRINCIPAL

Afficheur SECONDAIRE

3.1 Description des touches

(2) En appuyant sur cette touche, il est possible de régler la température de refoulement de l'eau en chauffage comme décrit au paragraphe 3-3.

(3) En appuyant sur cette touche, il est possible de régler la température de l'eau sanitaire comme décrit au paragraphe 3-4.

Touche de marche en mode chauffage.

En appuyant sur la touche mode, il est possible d'activer quatre modes de fonctionnement de la chaudière en chauffage ; ces modes sont identifiés par la visualisation sur l'afficheur d'un trait noir sous le symbole correspondant, comme décrit ci-dessous :

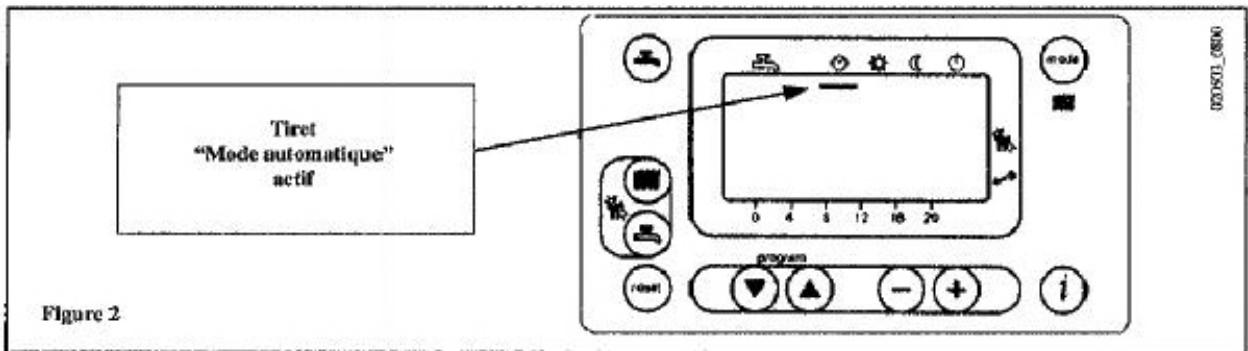

a) Fonctionnement automatique. Le fonctionnement de la chaudière est subordonné au programme horaire comme décrit au paragraphe 3-5.1 : "Programme horaire quotidien du fonctionnement du chauffage" ; b) Fonctionnement manuel à la température maximum régée. La chaudière s'allume indépendamment du programme horaire régé. La température de fonctionnement est celle régée à l'aide de la touche (paragraphe 3-3 : "Réglage de la température maximum de chauffage") ; c) Fonctionnement manuel à la température réduite. La température de fonctionnement est celle réglée au paragraphe 3-6 : “Réglage de la température réduite de chauffage”.

Le passage manuel des positions a) et b) à la position c) comporte l'arrêt du brûleur et de la pompe après un délambda de postcirculation (la valeur programmée à l'usine est de 3 minutes).

d) stand-by. La chaudière ne marche pas en mode chauffage, la fonction antigel reste activée.

(1) Touche fonctionnement en mode sanitaire on/off (marche/arrêt). En appuyant sur cette touche il est possible d'activer ou de désactiver cette fonction qui est identifiée par la visualisation sur l'afficheur de deux tirets noirs sous le symbole

(4) Touche de réinitialisation. En cas d'anomalie, voir paragraphe 3-7 "Signaux d'anomalie et réarmement de la chaudière", il est possible de rétablir le fonctionnement de l'appareil en appuyant sur cette touche pendant deux secondes au moins.

Si on appuie sur cette touche lorsqu'il n'y a pas d'anomalie, le signal "E153" apparait sur l'afficheur et il faut appuyer de nouveau sur cette touche (pendant deux secondes au moins) pour rétablir le fonctionnement.

(9) Touche informations. En appuyant plusieurs fois sur cette touche, il est possible de visualiser les informations suivantes :

• température (°C) de l'eau en mode sanitaire (g);
• température (°C) extérieure (®); fonctionne seulement avec une sonde extérieure reliée. Appuyer sur une des deux touches (®) pour sortir et retourner au menu principal.

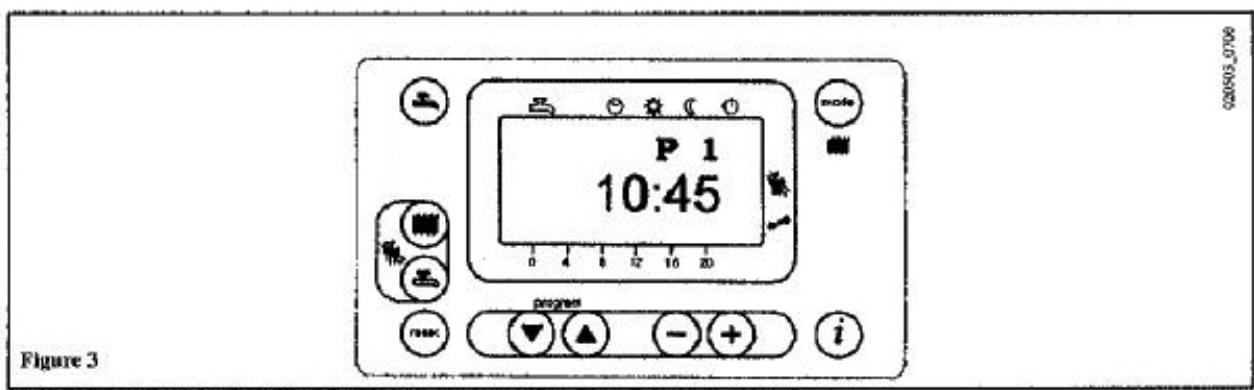

3-2 - Réglage de l'heure

a) Appuyer sur une des deux touches (▼) (▲) pour entrer dans la fonction de programmation; La dette P apparait sur l'afficheur suivie par un nombre (ligne de programme);

b) Appuyer sur les touches jusqu'à ce que le message P1 relatif à l'heure à régler apparaisse; c) Appuyer sur les touches () pour régler l'heure; la dette P commencera à clignoter sur l'afficheur; d) Appuyer sur la touche pour memoriser et terminer la programmation;

3-3 - Réglement de la température maximum de chauffage

Appuyer sur la touche (2- figure1) pour régler la température de l'eau de chauffage; Appuyer sur les touches - + pour régler la température voulue; Appuyer sur une des deux touches (mode) (1 ou 10 - figure1) pour memoriser et retourner au menu principal.

N. b - Avec une sonde externe reliée, à l'aide de la touche (2- figure1) il est possible d'effectuer la translation de la courbe de chauffage. Appuyer sur les touches + pour diminuer ou augmenter la température ambience de la pièce à chauffer.

3-4 - Réglage de la température de l'eau en mode sanitaire

• Appuyer sur la touche (2) (3-figure 1) pour régler la température maximum de l'eau en mode sanitaire; Appuyer sur les touches () pour régler la température voulue; Appuyer sur une des deux touches (1 o 10 - figure 1) pour memoriser et retourner au menu principal.

3-5.1 - Programme horaire quotidien de fonctionnement du chauffage

• Appuyer sur une des deux touches (▶▲) pour entrer dans la fonction de programmation; a) Appuyer sur ces touches jusqu'à ce que le message P11 relatif à l'heure de début de programme apparaisse; b) Appuyer sur les touches (─)+(+) pour régler l'heure;
• Appuyer sur la touche (▼), le message P12 relatif à l'heure de fin de programme apparait sur l'afficheur;
• Répéter les opérations décrites aux points a et b jusqu'au troisième et dernier cycle (ligne de programme P16);
• Appuyer sur la touche (i) pour mémoriser et terminer la programmation.

3-5.2 - Programme horsaire quotidien du fonctionnement en mode sanitaire.

• À la livraison, l'appareil fonctionne déjà en mode sanitaire mais la fonction de programmation sanitaire n'est pas validée. La validation de ce programme est décrite au chapitre 17 destiné à l'installateur (paramètre H91). En cas de validation, procéder à la programmation des lignes 31 à 36 en suivant les explications au paragraphe 3-5.1.

3-6 - Réglage de la température réduite de chauffage

Appuyer sur une des deux touches pour entrer dans la fonction de programmation ; appuyer dessus jusqu'à ce que le message P5 relatif à la température à régler apparaisse ; appuyer sur les touches -+ pour régler la température voulue. Ce fonctionnement est actif lorsque le mode de fonctionnement en chauffage réduit "C" est activé ou lorsque le programme quotidien ne demande pas de chaleur.

N. b - Avec une sonde externe reliée, il est possible de régler, à l'aide du paramètre P5, la température ambience minimum de la pièce à chauffer.

3-7 - Tableau des paramètres ajustables par l'utilisateur

N° paramètre	Description du paramètre	Valeur d'usine	Range
P1	Réglage de l'heure du jour	---	0...23:59
P5	Réglage de la température réduite en mode chauffage (°C)	25	25..80
P11	Début de la première phase de programme quotidien chauffage automatique	6:00	00:00...24:00
P12	Fin de la première phase de programme quotidien chauffage automatique	22:00	00:00...24:00
P13	Début de la deuxième phase de programme quotidien chauffage automatique	0:00	00:00...24:00
P14	Fin de la第二种e phase de programme quotidien chauffage automatique	0:00	00:00...24:00
P15	Début de la troisième phase de programme quotidien chauffage automatique	0:00	00:00...24:00
P16	Fin de la troisième phase de programme quotidien chauffage automatique	0:00	00:00...24:00
P31	Début de la première phase de programme quotidien sanitaire (*)	0:00	00:00...24:00
P32	Fin de la première phase de programme quotidien sanitaire (*)	24:00	00:00...24:00
P33	Début de la第二种e phase de programme quotidien sanitaire (*)	0:00	00:00...24:00
P34	Fin de la第二种e phase de programme quotidien sanitaire (*)	0:00	00:00...24:00
P35	Début de la troisième phase de programme quotidien sanitaire (*)	0:00	00:00...24:00
P36	Fin de la troisième phase de programme quotidien sanitaire (*)	0:00	00:00...24:00
P45	Réinitialisation des programmes quotidiens du chauffage et du sanitaire (valeurs d'usine). Appuyer simultanément pendant 3 secondes environ sur les touches - + , le chiffre 1 apparait sur l'afficheur. Confirmer en appuyant sur une des deux touches ♂ ♂	0	0...1

Les paramètres de P31 à P36 pourront être visualisés uniquement si la programmation sanitaire décrite au chapitre 17 destiné à l'installateur (paramètre H91) a été validée.

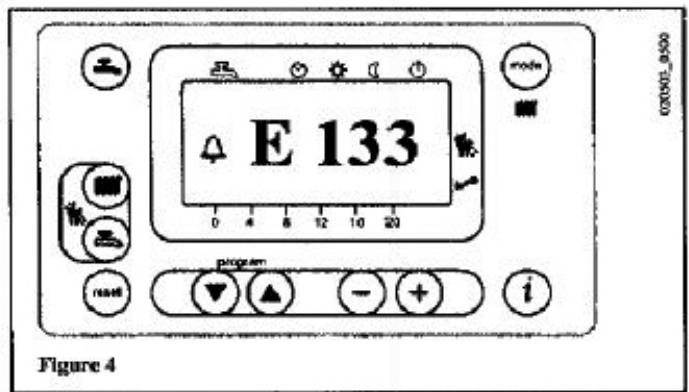

3-8 - Signaux d'anomalie et réarmement de la chaudière

En cas d'anomalie, un code de signalisation clignotant s'affiche sur l'afficheur. Sur l'afficheur principal (figure 1 a), les signaux d'anomalie et le symbole (figure 4) apparaissent. Le réarmement est possible à l'aide de la touche de réinitialisation (cau), sur laquelle il faut appuyer pendant deux secondes au moins.

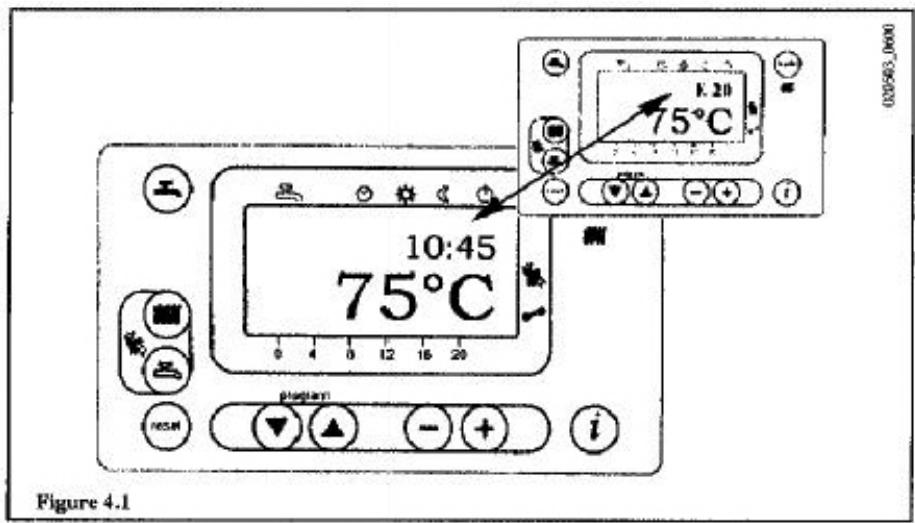

Sur l'afficheur secondaire (figure 1 b), les signaux d'anomalie et l'heure qui s'alternent en clignotant (figure 4.1) apparaissent. La RAZ des anomalies qui apparaissent sur l'affichage secondaire n'est pas possible avant d'avoir d'abord éliminé la cause qui en a provoqué la signalisation.

3.9 Tableau récapitulatif des signaux d'erreur

Code anomalie	description de l'anomalle	intervention
10	capteur sonde exterieure en panne	appeler le centre d'assistance technique agréé.
20	capteur CTN chauffuge en panne	appeler le centre d'assistance technique agréé
50	capteur CTN sanitaire en panne	appeler le centre d'assistance technique agréé
110	declenchement thermostat de sécurité en fumées	appuyer sur la touche de reinitialisation (2 secondes environ). En cas de declenchement repété de ce dispositif, appeler le centre d'assistance technique agréé.
132	declenchement thermostat au sol	appeller le centre d'assistance technique agréé
133	absence de gaz	appuyer sur la touche de reinitialisation (2 secondes environ). Si l'anomalie persiste, appeler le centre d'assistance technique agréé.
135	absence d'alimentation électrique du ventilateur	appeller le centre d'assistance technique agréé
151	erreur interne carte de la chaudière	Appuyer sur le bouton de RAZ si le symbole estprésent sur l'afficheur; dans le cas contraire, arrêté 10 secondes la chaudière en étant l'alimentation électrique. Si l'anomalie persistsente, faire appeur au centre d'assistance technique agréé. Vérifier l'emplacement des électrodes d'alumage (chapitre 19).
153	il a été appuyé sur la touche de réinitialisation sans raison	appuyer une deuxieme fois sur la touche (2 secondes environ)
154	erreur interne carte de chaudière	Appuyer sur la touche reset (pendant 2 s environ) puis réappuyer sur celui-ci lorsqu'apparait la signalisation E153.
160	seuil vitesse ventilateur pas atteint	appeller le centre d'assistance technique agréé.
164	absence d'autorisation du pressostat diffrentiel hydraulique	verifier que la pression de l'installation est bien celle prescrite. Se reporter au chapitre remplissage installation. Si l'anomalie persiste, appeler le centre d'assistance technique agréé.
183	phase de ménorisation des paramètres	Si la signalisation reste affichée pendant plus de 3 secondes, appuyer sur la touche reset (pendant 2 s environ) puis réappuyer sur celle-ci lorsqu'apparait la signalisation E153.

Toutes les anomalies sont affichées dans l'ordre d'importance ; si plusieurs anomalies se présentent simultanément, la première affichée est celle ayant la plus grande priorité. Après avoir éliminé la cause de la première anomalie, la deuxième s'affichera et ainsi de suite.

Si une anomalie donnée se présente fréquemment, s'adresser au Service d'Assistance Technique Agréé.

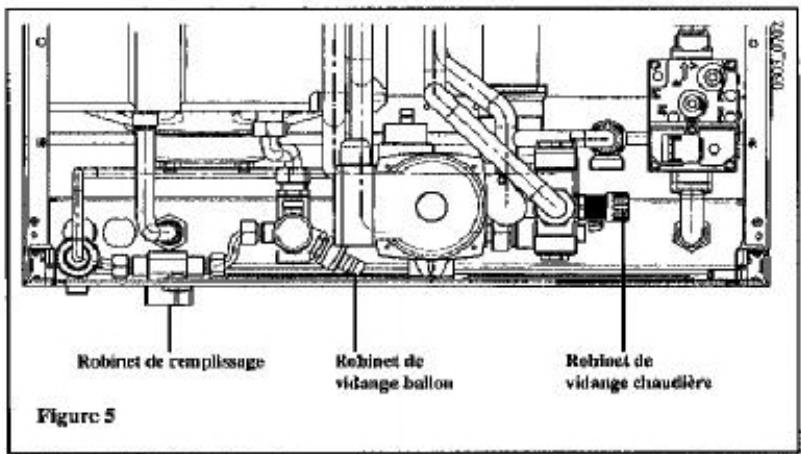

1. Remplissage de la chaudière

Important: Vérifiez périodiquement que la pression sur le manomètre (11) lorsque l'installation est froide soit de 1 - 1,5 bar. En cas de suppression, manoeuvrez le robinet de vidange de la chaudière. Si la pression est inférieure, manoeuvrez le robinet de remplissage de la chaudière (figure 5a ou 5b). Nous vous conseillons d'ouvrir ce robinet très lentement, de manière à faciliter la purge d'air. Si vous observez de fréquentes diminutions de pression, demandez au Service d'assistance technique autorisé d'intervenir.

La chaudière est équipée d'un pressostat différentiel hydraulique qui bloque le fonctionnement de la chaudière si la pompe est bloquée ou si l'eau manque.

1. Arrêt de la chaudière Pour éteindre la chaudière, il faut interrompre l'alimentation électrique de l'appareil.
2. Arrêt prolongé. Il est bon d'éviter de vidanger toute l'installation de chauffage car les renouvellements d'eau de . Protection contre le gel chauffants.

Si vous n'utilisez pas l'installation au cours de l'hiver, et s'il y a risque de gel, nous vous conseillons de mélanger l'eau de l'installation à des produits antigel destinés à cet usage spécifique (par ex. du glycol propylénique associé à des inhibiteurs d'entartrage et de corrosion).

La gestion électronique de la chaudière est munie d'une fonction "antigel" qui, lorsque la température de départ chauffage est inférieure à 5°C, fait fonctionner le brûleur jusqu'à l'obtention d'une température de départ de 30°C.

Cette fonction est opérationnelle si :

• la chaudière est alimentée électriquement; * il y a du gaz;
• la pression de l'installation correspond à la valeur prescrite;
• la chaudière n'est pas en sécurité.
• Changement de gaz Les chaudières peuvent fonctionner aussi bien avec du gaz naturel qu'avec du gaz GPL.

Si une transformation est nécessaire, il faut s'adresser au Service d'assistance technique autorisé.

1. Instructions de maintenance régulière

Afin de garantir à votre chaudière une efficacité de fonctionnement et une sécurité parfaite, il faut à la fin de chaque saison la faire inspecter par le Service d'assistance technique autorisé. Une maintenance sérieuse permet tous deux de faire des économies au niveau de la gestion de l'installation.

Le nettoyage externe de l'appareil ne doit pas être effectué à l'aide de substances abrasives, agressives et/ou facilement inflammables (par ex. l'essence, les alcools, etc.) et de toute manière l'appareil ne doit pas fonctionner en phase de nettoyage (voir chapitre 5 arrêt de la chaudière).

9. Consignes générales

Les remarques et instructions techniques ci-après s'adressent aux installateurs pour leur donner la possibilité d'effectuer une installation parfaite. Les instructions concernant l'allumage et l'utilisation de la chaudière sont contenues dans les instructions destinées à l'utilisateur.

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

Bâtiments d'habitation

• Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 - Installations électriques à basse tension - Règles.

Établissements recevant du public:

• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public: a) Prescriptions générales pour tous les appareils:
• Articles GZ: Installations aux gaz combustibles et hydrocarbures liquéfiés.
• Articles CH: Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescription particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

Protection du réseau d'eau potable

La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P43011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.

Un disjoncteur est placé sur la barrette robinetterie de la chaudière.

Il faut également tenir compte du fait que:

• La chaudière peut être utilisée avec n'importe quel type d'émetteur, alimenté en bitube ou monotube. Les sections du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte des caractéristiques hydrauliques disponibles et indiquées au chapitre 22.
• Les différentes parties de l'emballage (sacs en plastique, polystyrène, etc.) ne doivent pas être laissées à la portée des enfants étant donné qu'elles constituent une source potentielle de danger. Le premier allumage doit être exécuté par le Service d'assistance technique autorisé. Le non-respect de cette préconisation entraîne l'annulation immédiate de la garantie.

10. Consignes générales avant l'installation

Cette chaudière est destinée à chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. La chaudière doit être raccordée à une installation de chauffage et à un réseau de distribution d'ECS, en adéquation avec ses performances et avec sa puissance.

Sur l'installation, il est indispensable :

a) de vérifier que la chaudière soit prévue pour fonctionner avec le type de gaz disponible. On peut trouver ces informations sur l'emballage et sur la plaque signalétique qui se trouve sur l'appareil.

b) de contrôler que le tirage du conduit de fumée soit suffisant, que le conduit ne présente pas d'étranglements, et qu'il n'y ait pas d'autres appareils raccordés sur le conduit à moins qu'il ne soit conçu pour l'évacuation de plusieurs appareils et conformément aux normes et prescriptions en vigueur.

c) de contrôler qu'en cas de raccords sur des cheminées préexistantes celles-ci soient parfaitement propres, car des encrasements qui se détachent des parois pendant le fonctionnement pourraient obstruer le passage des fumées.

En outre, pour garantir le parfait fonctionnement et la validité de la garantie, il est impératif de suivre les recommandations suivantes:

1. Circuit sanitaire:

Si la durée de l'eau dépasse 20°F (1^ = 10 mg de carbonate de calcium par litre d'eau), il faut prévoir l'installation d'un doseur de polyphosphates ou de tout autre appareil d'une efficacité au moins équivalente et conforme aux normes d'Hygiene publique.

2.1. Installation neuve

Avant de procéder à l'installation de la chaudière, le circuit doit être convenablement nettoyé afin d'éliminer les résidus de filetages, les scories de soudures, les traces de solvants, en utilisant des produits appropriés vendus en commerce.

2.2. Installation existante

Avant de procéder à l'installation de la chaudière, le circuit doit être convenablement débarrassé des boues et des agents contaminants en utilisant des produits appropriés vendus en commerce.

Ne pas utiliser de solutions acides ou alcalines ni de produits pouvant attaquer les métaux, les parties en plastique et en caoutchouc (produits préconisés : SENTINEL X400 et X100). Il faut toujours respecter les instructions d'emploi de ceux-ci.

A noter que la présence de tout dépôt solide dans le circuit de chauffage entraîne des problèmes de fonctionnement de la chaudière (ex. : surchauffe et fonctionnement bruyant de l'échangeur).

11. Gabarit de fixation de la chaudière au mur

Après avoir choisi l'endroit exact où la chaudière sera positionnée, fixer le gabarit au mur. Procéder à la pose de l'installation en partant de la position des raccords hydrauliques et de gaz prêts sur la traverse inférieure du gabarit.

Dans le cas d'installations anciennes ou si on effectue un remplacement, il est de plus conseillé de prévoir sur le return à la chaudière et en positionner un pot de décantation destiné à recueillir les dépôts ou les scories présents même après le lavage, et qui pourraient entrer en circulation au cours du temps.

Une fois la chaudière fixée sur le gabarit, effectuer le raccordement aux conduits d'évacuation et d'aspiration, fournis comme accessoires, en suivant les indications contenues dans les chapitres suivants.

Raccorder le conduit de décharge au siphon fourni avec la chaudière. Raccorder le siphon à un puits de décharge en assurant une pente continue. Il faut éviter les conduits horizontaux.

Figure 6

1 1

1: sortie eau chaude sanitaire G 1/2 2: entrée eau froide sanitaire G 1/2 3: retour installation de chauffage G 3/4 4: départ chauffage G 3/4 5: entrée gaz dans la chaudière G 3/4

1. Dimensions chaudière

Figure 7

1. Accessoires fournis dans le gabarit

kit barrette de robinetterie

• gabarit
• robinet gaz (16) robinet arrivée eau avec filtre (17) robinet départ chauffage (19) robinet retour chauffage (18)
• joints d'étanchéité
• joints télescopiques chevilles 8 mm et vis

1. Installation des conduits d'évacuation et d'aspiration

La chaudière peut être installée facilement et avec souplesse grâce aux accessoires fournis, dont nous donnons une description par la suite. À l'origine, la chaudière est prévue pour être raccordée à un conduit d'évacuation/ aspiration de type coaxial, vertical ou horizontal. Au moyen de l'accessoire dédoubleur, il est possible d'utiliser également des conduits séparés.

Si les conduits d'évacuation et d'aspiration installés ne sont pas fournis par BAXI S. A., ils doivent être homologues pour ce type d'utilisation et avoir une perte de charge maximum de 100 Pa.

Recommandations pour les typologies d'installations suivantes:

C, C, Les parties terminales du conduit d'évacuation dédouble doivent être prévues à l'intérieur d'un carré de 50 cm de côté. Des instructions détaillées sont fournies avec chaque accessoire. C53 Les parties terminales des conduits d'aspiration de l'air comburant et d'évacuation des produits de la combustion ne doivent pas être prévus sur des murs opposés de l'édifice. C63 La perte de charge maximum des conduits ne doit pas dépasser 100 Pa. Les conduits doivent être homologués pour ce type d'utilisation et pour une température supérieure à 100°C. La partie terminale du conduit de la fumée doit être certifiée conforme à la norme prEN 1856-1. C3, C81 La cheminée ou le conduit de fumée utilisés doivent être adaptés à cet usage.

Type de conduit	Longueur max conduits d'évacuation	Pour chaque coode à 90° installé la longueur max se réduit de 1 m	Pour chaque coode à 45° installé la longueur max se réduit de 0,5 m	Diamètre terminal conduit de fumée 100 mm	Diamètre conduit externe 100 mm
couxiaux Ø 60/100 mm	10 m

conduit d'évacuation - aspiration coaxial (concentrique)

Ce type de conduit permet d'évacuer les gaz brûlés et d'aspirer l'air comburant aussi bien de l'extérieur de l'édifice que par des cheminées de type 3 CE.

Le coude concentrique permet de raccorder la chaudière aux conduits d'évacuation et d'aspiration dans n'importe quelle direction grâce à sa possibilité de pivoter. Il peut également être utilisé comme coude supplémentaire en double avec le conduit coaxial ou le coude.

En cas d'évacuation vers l'extérieur, le conduit d'évacuation-aspiration doit déborder du mur d'au

moins 18 mm afin de permettre le positionnement de la rondelle de scellement au mur en aluminium, pour éviter les infiltrations d'eau.

La pente minimum de ces conduits vers la chaudière doit être égale à 1 cm par mètre de longueur.

L'installation d'un coude à réduit la longueur totale du conduit d'1 mètre.

L'installation d'un coude réduit la longueur totale du conduit de 0,5 mètre.

Exemples d'installation avec des conduits horizontaux aux 60/100 mm Lmax=10m

Lmax=9m

Lmax=9m

Figure 10 a Exemples d'installation avec des cheminées de type LAS 60/100 mm Figure 10 b 9

L'installation pourra être exécutée aussi bien sur un toit incliné que sur un toit plat, en utilisant l'accessoire cheminée, la tuile ad hoc et la gaine disponible sur demande.

Lmax=10m

Lmax=10m

Lmax=8m

1. Branchement électrique

La sécurité électrique de l'appareil n'est assurée que lorsqu'il est branché correctement sur une installation de mise à la terre efficace, et conformément aux normes de sécurité en vigueur concernant les installations.

La chaudière doit être branchée sur un réseau d'alimentation électrique 220-230 V monophase + prise de terre au moyen du câble à trois fils fourni avec l'appareil, et en respectant la polarité Phase-Neutre.

Le branchement doit être effectué au moyen d'un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

En cas de remplacement du câble d'alimentation, on doit utiliser un câble réglementaire "HAR HO5 VV-F" de 3 × 0,75 ~mm^2 ayant un diamètre maximum de 8 mm.

15.1 Description des connexions électriques vers la chaudière

Tourner vers le bas le boîtier de commande et accéder aux borniers M1 et M2 destinés aux connexions électriques en enlevant les deux couvercles de protection (voir figure 11).

Bornes 1-2: branchement du régulateur climatique SIEMENS modèle QAA73 livré comme accessoire. Il n'est pas nécessaire de respecter la polarité des connexions.

La barrette présente sur les bornes 3-4 "TA" doit être enlevée.

Lire les instructions qui accompagnent cet accessoire pour une installation et une programmation en données et dûe forme.

Bornes 3-4: "TA" branchement thermostat ambiant. Il ne faut pas utiliser de thermostats avec résistance d'anticipation

Bornes 5-6: "TP" branchement du thermostat pour les installations au sol (en vente dans le commerce)

Bornes 7-8: branchement de la sonde externe SIEMENS modèle QAC34 livrée comme accessoire. Lire les instructions qui accompagnent cet accessoire pour une installation correcte.

Bornes 9-10: branchement de la sonde de priorité sanitaire livrée comme accessoire pour le branchement des chaudières, version monothermique, à un chauffe-eau extérieur.

Bornes a-b (230 V) : alimentation électrique d'une soupape / pompe de zone. Voir instructions au chapitre "branchement d'une installation à zones".

15.2 Branchement du régulateur climatique QAA73

Le régulateur climatique SIEMENS modèle QAA73 (accessoire à la demande) doit être relié aux bornes 1-2 du bornier M2 sur la figure 11.

Le cavalier se trouvant sur les bornes 3-4, prévu pour le branchement d'un thermostat ambiant, doit être enlevé.

Les réglages de la température de l'eau sanitaire et le programme horaire sanitaire doivent être effectués à l'aide de ce dispositif.

Le programme horaire du circuit de chauffage doit être configuré sur le QAA73 en cas de zone unique ou pour la zone contrôlée par le QAA73.

Le programme horaire du circuit de chauffage des autres zones peut être configuré directement sur le panneau de commande de la chaudière.

Voir les instructions fournies avec le régulateur climatique QAA73 pour le mode de programmation des paramètres destinés à l'utilisateur.

IMPORTANT: En cas d'installation divisée en zones, le paramètre 80 "pente HC2", pouvant être réglé sur le régulateur climatique QAA73 doit être non actif.

-QAA73: paramètres pouvant être régés par l'installateur (service)

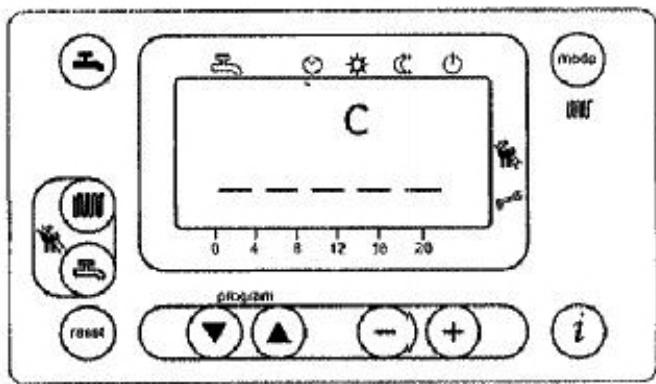

En appuyant simultanément sur les deux touches PROG pendant au moins 3 secondes, il est possible d'accéder à la liste des paramètres pouvant être affichés et/ou réglables par l'installateur.

Appuyer sur une de ces deux touches pour changer le paramètre à afficher ou modifier.

Appuyer sur la touche [+] ou [-] pour modifier la valeur affichée.

Appuyer de nouveau sur une des touches PROG pour mémoriser la modification.

Appuyer sur la touche informations (i) pour sortir de la programmation.

Seuls les paramètres couramment utilisés sont énumérés ci-dessous :

N° ligne	Paramètre	Piage	Valeur d'usine
70	Pente CCI Sélection courbe climatique "kt" du circuit de chauffage	2.5...40	15
72	Max départ CC1 Température maximum de refoulement installation de chauffage	25...85	85
74	Type de bâtiment	Légère, Lourde	Légère
75	Infuence amb Activation/désactivation de l'influence de la tempéture ambiente. Si déactivée, la sonde externe doit être presente.	sur CC1 sur CC2 sur CC1+CC2Aucune	Sur CC1
77	Autoadaptation automatique de la courbe climatique "kt" en fonction de la tempéture ambiente.	Inactif - actif	Actif
78	Optim enclen Avance maximum, par rapport au programme horsaire, d'extinction de la chaudière pour l'optimisation de la tempéature de la pièce.	0...360 min	0
79	Optim arrêt maxi Avance maximum, par rapport au programme horsaire, d'extinction de la chaudière pour l'optimisation de la tempéature de la pièce.	0...360 min	0
80	Pente CC2	2.5...40- = non attivo	-.-
90	ECS réduit Température minimum de l'eau Sanitaire	10 ou 35...58	10 ou 35
91	Charge ECS Choix du type de programme horsaire en mode sanitaire. 24 h/jour = toujours actif PROG CC-1h = comme programme Chauffage CC1 moins 1 heures PROG CC = comme programme de chauffage PROG ECS = programme spécifique pour le Sanitaire (voir également les lignes de programme 30-36)	24 h/24 PROG Chauf-1h PROG Chauffe PROG ECS	24 h/24

Signalisations d'anomalies

En cas d'anomalies, l'afficheur du dispositif QAA73 affiche le symbole clignotant. La pression de la touche (S) affiche le code d'erreur et la description de l'anomalie.

Code	Afflictage	Description anomalle
10	Sonde ext	Capteur sonde extérieure en panne ou bien le paramètre 75 a été désactivé
20	Sonde chaud 1	Capteur CTN de départ en panne
50	Sonde ECS	Capteur CTN sanitaire en panne
60	Sonde d'amb	QAA73 en panne
110	STB chaud	Intervention thermostat de sécurité ou fumées
132	Sécurité	Intervention thermostat chauffage par le sol
133	Pas flârine	Manque de gaz
135	-	Manque d'alimentation électrique du ventilateur
151	BMU	Etrieur interne carte de chaudière.
153	Apploqué	Le bouton RESET a été pressée sans raison
160	Vit ventil	Le seul de vitesse du ventilateur n'est pas atteint
164	Débit / P CC	Manque d'accord pressosat différentiel hydraulique

15.3 Branchement de la sonde externe

La sonde externe SIEMENS modèle QAC34 (accessoire à la demande) doit être reliée aux bornes 7-8 du bornier M2 sur la figure 11.

Les modes de configuration de la pente de la courbe climatique "kt" sont différents selon les accessoires reliés à la chaudière.

A) sans accessoires :

Le choix de la courbe climatique "kt" doit être effectué en configurant le paramètre H532 comme décrit au chapitre 17 "configuration des paramètres de la chaudière".

Voir le graphique 1 pour le choix de la courbe se référant à une température ambianté de 20°C

Il est possible d'effectuer la translation de la courbe en appuyant sur le bouton (2) se trouvant sur le panneau de commande de la chaudière et en modifiant la valeur affichée en appuyant sur les touches - et +. Se reporter au graphique 2 pour le choix de la courbe. (L'exemple représenté sur le graphique 2 se réfère à une courbe Kt = 15 ).

Augmenter la valeur affichée si l'on atteint pas la température ambiante voulue à l'intérieur de la pièce à chauffer.

Graphique 1

TM = Température départ chaudière Te = Température extérieure Sth = Courbe Kit 0

B)Avec regulateur climatique QAA73:

La courbe climatique "kt" doit être effectuée en configurant le paramètre 70 "pente HC1" du régulateur climatique QAA73 comme décrit au chapitre 15.2 "QAA73 : paramètres régables par l'installateur (service)".

Voir le graphique 3 pour le besoin de la courbe se référant à une température ambiante de 20°C. La translation de la courbe s'effectue automatiquement en fonction de la température ambiante régée par le régulateur climatique QAA73.

En cas d'installation divisée en zones, le besoin de la courbe climatique "kt" relative à la partie de l'installation non contrôlée par le QAA73 doit être effectué en configurant le paramètre H532 comme décrit au chapitre 17 "configuration des paramètres de la chaudière".

IMPORTANT: En cas d'installation divisée en zones, il est nécessaire que le paramètre 80 "pente HC2" réglable sur le régulateur climatique QAA73 soit - non actif (voir chapitre 15.2).

Graphique 3 TM = Température départ chaudière Te = Température extérieure composée 00

c) Avec AGU2.500 pour la gestion d'une installation à basse température:

Voir les instructions données avec l'accessoire AGU2.500 pour le branchement et la gestion d'une zone à basse température.

15.4 Branchement d'une installation à zones

Le branchement électrique et les réglages nécessaires pour la gestion d'une installation divisée en zones sont différents selon les accessoires reliés à la chaudière.

A) sans accessoires :

Le contact relatif à la demande de fonctionnement des différentes zones doit être relié en parallèle et connecté à la borne 3-4 "TA" du bornier M2 de la figure 11. La barrette présente doit être enlevée. Le choix de la température de chauffage est effectué directement sur le panneau de commande de la chaudière conformément aux consignes données dans ce manuel et destinées à l'utilisateur.

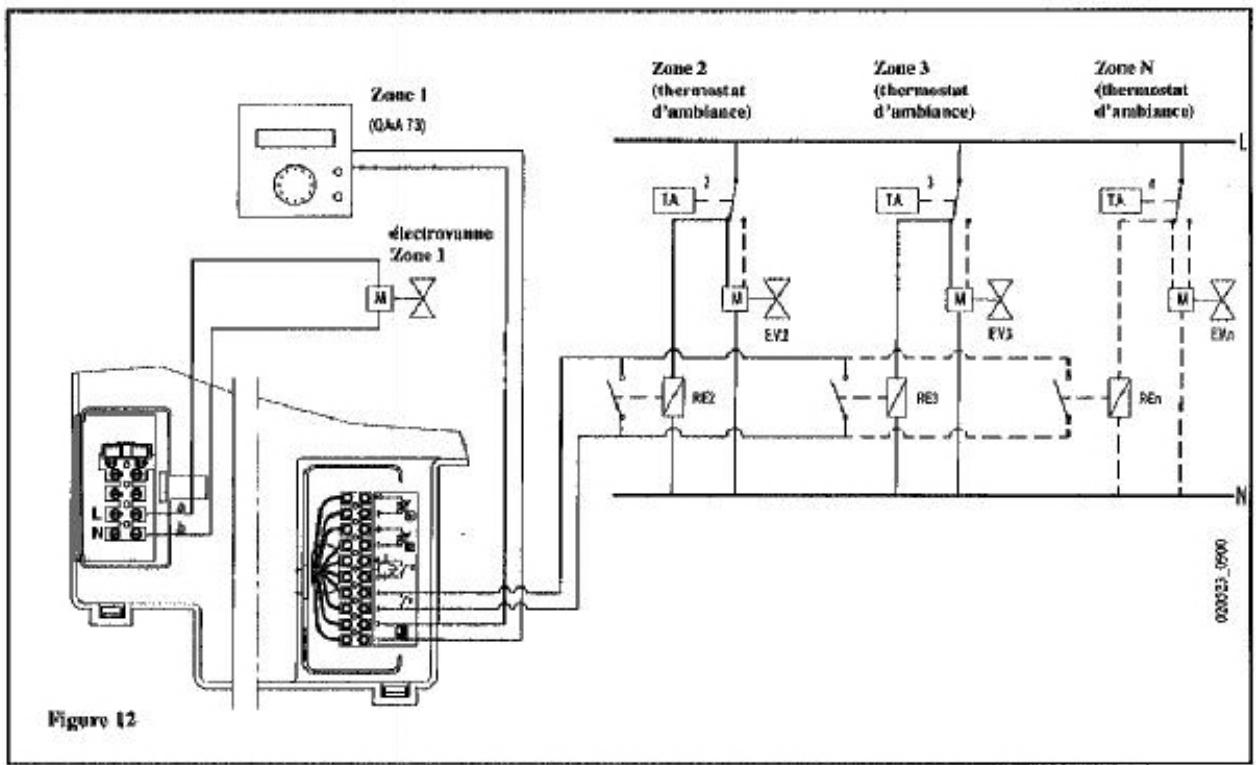

B) Avec régulateur climatique QAA73 :

La soupape ou pompe de zone relative à la pièce contrôlée par le régulateur climatique doit être alimentée électriquement à l'aide des bornes a-b du bornier M1 sur la figure 11.

Le contact relatif à la demande de fonctionnement des différentes zones doit être relié en parallèle et connecté à la borne 3-4 "TA" du bornier M2 sur la figure 11. La barrette présente doit être enlevée. Le choix de la température de chauffage de la zone contrôlée par le QAA73 est effectué automatiquement par le QAA73.

Le choix de la température de chauffage des autres zones doit être effectué directement sur le panneau de commande de la chaudière.

IMPORTANT: Il est nécessaire que le paramètre 80 "pente HC2" régulable sur le régulateur climatique QAA73 soit -, non actif (voir chapitre 15.2).

C) avec AGU2.500 pour la gestion d'une installation à basse température:

Voir les instructions fournies avec l'accessoire AGU2.500 pour le branchement et la gestion d'une zone à basse température.

1. Procédure à suivre pour la chaudière peut être transformée par le Service d'assistance technique autorisé pour l'utilisation changer de gaz du gaz naturel (G20, G25) ou du gaz propane (G31).

La procédure est la suivante:

1) étalonnage du débit calorifique maximum. Vérifier que l'émission de CO_2 mesurée sur le conduit d'évacuation avec la chaudière fonctionnant au débit calorifique maximum correspond à celle qui est indiquée dans le tableau 1. En cas contraire, agir sur la vis de réglage (V) présente sur la vanne gaz. Tourner la vis dans le sens des aiguilles d'une montre pour augmenter la valeur de CO_2 et dans le sens contraire pour la diminuer. 2) étalonnage du débit calorifique réduit. Vérifier que l'émission de CO₂ mesurée sur le conduit d'évacuation avec la chaudière fonctionnant au débit calorifique minimum correspond à celle qui est indiquée dans le tableau 1. En cas contraire, agir sur la vis de réglage (K) présente sur la vanne gaz. Tourner la vis dans le sens des aiguilles d'une montre pour augmenter la valeur de CO₂ et dans le sens contraire pour la diminuer.

P_i: prise de pression alimentation gaz

PO: prise de pression gaz au brûleur

P: prise de pression pour la mesure de l'OFFSET

P10: entrée signal d'air provenant du ventilateur

V□: vis de réglage du débit gaz

vis de réglage de l'OFFSET

Pour faciliter les opérations de réglage de la soupape à gaz, il est possible de configurer la “fonction réglage” directement sur le panneau de commande de la chaudière en procédant comme décrit ci-dessous:

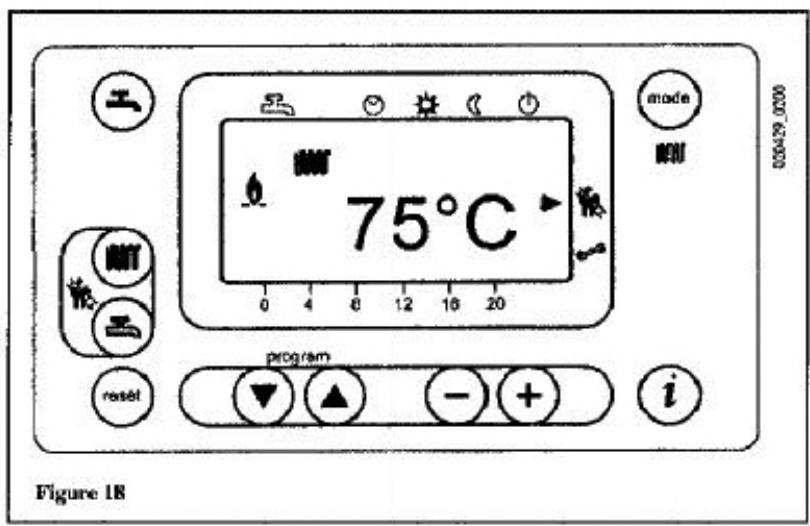

1) Appuyer simultanément sur les touches (2-3) jusqu'à ce que l'indice “appeaissse” apparaisse sur l'afficheur au niveau du symbole (6 secondes environ). 2) Appuyer sur les touches - + pour régler la vitesse du ventilateur au début thermique minimum et maximum (%PWM);

N. b - Pour régler rapidement le début thermique — minimum et maximum, appuyer respectivement sur les touches

3) Appuyer sur une des deux touches mode pour clore la fonction.

IMPORTANT : en cas de transformation pour le passage du gaz métane au gaz propane (GPL), effectuer les opérations suivantes avant de procéder à l'établissage des soupapes du gaz en suivant les explications précédentes :

• Tourner la vis de réglage (V) existente sur la vanne gaz dans le sens inverse des aiguilles d'une montre pendant quatre tours complets;
• Programmer les paramètres H608 et H611 relatifs à la puissance d'allumage sur l'afficheur qui se trouve sur le panneau de commande. Le tableau 3 indique les valeurs à paramétrer. Les modalités de programmation sont décrites au chapitre 17;

Tableau 1

	G20 - 20 mbar	G25 - 25 mbar	G31 - 37 mbar
CO2débit calorifique max	8,7% ± 0,2	8,7% ± 0,2	10% ± 0,2
CO2débit calorifique min	8,4% ± 0,2	8,4% ± 0,2	9,8% ± 0,2
Injecteur gaz	12,0 mm	12,0 mm	12,0 mm

Tableau 2

Consommation de gaz à 15 °C 1013 mbar	G20 - 20 mbar	G25 - 25 mbar	G31 - 37 mbar
PCI	34.02 MJ/m3	29.25 MJ/m3	46.3 MJ/kg
Consommation au début calorifique max	3.59 m3/h	4.18 m3/h	2.64 kg/h
Consommation au début calorifique min	1.06 m3/h	1.19 m3/h	0.78 kg/h

Tableau 3

Paramètre H608 %		Paramètre H611 rpm
Gaz G20	Gaz G31	Gaz G20	Gaz G31
50	35	3900	3500

1. Configuration des paramètres de la chaudière peut être effectuée uniquement par du personnel compétent en procédant comme suit:

a) Appuyer simultanément sur les touches se trouvant sur la façade pendant 3 secondes environ, jusqu'à ce que le paramètre H90 apparaisse sur l'afficheur; b) Appuyer sur les touches pour sélectionner le paramètre à modifier; c) Appuyer sur les touches et pour modifier le paramètre; d) Appuyer sur la touche ( pour sortir de la programmation. e) La programmation terminée, la signalisation clignotante E183 apparait pendant 3 secondes environ. En cas d'affichage permanent de cette signalisation ou en présence d'une autre signalisation, appuyer sur la touche reset.

Réappuyer sur la touche reset au moment de l'affichage de la signalisation E153.

N° paramètre	Description	Valeur d'usine
H90	Paramétrage température réduite en sanitaire (°C)	10
H91	Validation programme sunitaire(0=validé; 1=non validé)	1
H505	Température maximum (°C) du circuit de chauffage HC1 correspondant an :- circuit principal en cas d'installation avec une zone unique;- circuit de la zone où est installé le régulator climatique QAA73 en casd'installation à plusieurs zones à haute température;circuit de la zone à haute température en cas d'installation mixte et d'utilisationde l'accessoire SIEMENS AGU2.500.	80
H507	Température maximum (°C) du circuit de chauffage HC2 d'une installation àplusieurs zones correspondant au circuit de la zone à basse température en casd'utilisation de l'accessoireSIEMENS AGU2.500.	80
H516	Température de commutation automatique Bé/Hiver (°C).	20
H532	Sélection de la courbe climatique du circuit de chauffage HC1 (voir graphique 1)	15
H533	Sélection de la courbe climatique du circuit de chauffage HC2 (voir graphique 1)	15
H536	Sélection de la puissance en chauffage (Nombre de tours du ventilateur rpm)(voir tableau 4)	4550
H544	Temps de post-circulation de la pompe en chauffage (min)	3
H545	Temps d'attente fonctionnement du brûleur entre deux allumages (s)	180
H552	Réglage du système hydraulique (voir instructions qui accompagnent l'accessoireSIEMENS AGU2.500)	35
H615	Fonction programmable :- "0" alimentation électrique de la soupape/pompe de zone et utilisation del'accessoire SIEMENS AGU2.500;- "1" alimentation électrique de la soupape à gaz GPL extérieur;- "5" alimentation électrique de la soupape/pompe de zone en absenced'accessoire SIEMENS AGU2.500.Seule une de ces fonctions peut être sélectionnée.	5
H641	Temps de postventilation du ventilateur (s)	10

Réglage du Paramètre H 536 Table 4

Débit calorifique nominal chaudiage kW	Vitesse ventilateur rpm
9,7	1700
12	2050
14	2350
16	2650
18	2950
20	3250
22	3550
24	3850
26	4100
28	4400
28,9	4550

En cas de remplacement de la carte électronique, s'assurer que les paramètres configurés sont ceux spécifiques pour le réseau de chaudière conformément à la documentation disponible auprès du Service d'Assistance Technique agréé.

1. Dispositifs de réglage et de la chaudière sont construits conformément à toutes les préconisations contenues dans les Normes de sécurité européennes de référence. Elle est notamment équipée des dispositifs suivants:

Thermostat de sécurité

Ce dispositif dont le capteur est placé au départ du chauffage interrompt l'arrivée de gaz au bruleur en cas de surchauffe de l'eau contenue dans le circuit primaire. Dans ces conditions, la chaudière est mise en sécurité et ce n'est qu'après avoir éliminé le problème qui a provoqué l'intervention du thermostat qu'il est possible de répéter l'opération d'allumage en pressant le bouton de déblocage présent dans la chaudière.

Il est interdit de mesurer ce dispositif hors-service.

Thermostat fumées

Ce dispositif, positionné sur le conduit d'évacuation des fumées à l'intérieur de la chaudière, interrompt l'afflux du gaz au brûleur en cas de température supérieure à 90°C. Presser la touche de réarmement située sur le thermostat seulement après avoir vérifié la raison de l'intervention du dispositif, puis presser le bouton de déblocage présent dans la chaudière.

Il est interdit de mettre ce dispositif hors-service.

• Détecttion de flamme par ionisation

L'électrode de détection garantit la sécurité en cas de manque de gaz ou d'interrallumage incomplet du brûleur principal.

Dans ces conditions, la chaudière est mise en sécurité.

Il faut presser le bouton de déblocage présent dans la chaudière pour rétablir les conditions de fonctionnement normal.

• Pressostat différentiel hydraulique

Ce dispositif monté sur le groupe hydraulique permet de n'allumer le brûleur principal que si la pompe est en état de fournir la hauteur d'élevation nécessaire. Il sert à protéger l'échangeur eau-fumées contre un manque d'eau éventuel ou le blocage de la pompe.

Postcirculation pompe

La postcirculation de la pompe, obtenue par gestion électronique, dure 3 minutes et est activée dans la fonction chauffage, après la coupure du brûleur principal, par l'intervention du thermostat d'ambiance.

Dispositif antigel

La chaudière dispose d'un système antigel automatique en fonctionnement. Lorsque la température de départ chauffage est inférieure à 5°C, la chaudière se met en fonctionnement jusqu'à obtenir une température de départ de 30°C.

Cette fonction est opérationnelle si la chaudière est alimentée, il y a du gaz, et la pression de l'installation est suffisante.

Antiblocage pompe

S'il n'y a pas de demande de chaleur en fonction chauffage et/ou en fonction sanitaire pendant 24 heures consécutives, la pompe se met en marche automatiquement pendant 10 secondes.

Antiblocage de la vanne à trois voies.

En cas d'absence de demande de chaleur en chauffage pendant 24 heures, la vanne à trois voies effectue une commutation complète.

Cette fonction est active quand la chaudière est alimentée électriquement.

• Soupape de sécurité hydraulique (circuit de chauffage)

Ce dispositif, étalonné à 3 bars, est au service du circuit de chauffage.

Il est conseillé de raccorder les soupapes de sécurité à un pot de purge. Il est interdit de les utiliser pour vider les circuits de chauffage et sanitaire.

19. Positionnement des électrodes d'allumage et de détection de flamme

1. Vérification des paramètres de combustion

Pour mesurer le rendement de la combustion et le niveau d'hygiène des produits de combustion, la chaudière est équipée de deux prises situées sur le raccord concentrique et destinées à cet usage spécifique.

Une prise est raccordée au circuit d'évacuation des fumées et permet de relever le niveau d'hygiène des produits de combustion ainsi que le rendement de la combustion.

L'autre est raccordée au circuit d'aspiration de l'air comburant dans lequel on peut contrôler la remise en circulation éventuelle des produits de combustion dans le cas de conduits coaxiaux.

Dans la prise raccordée au circuit des fumées on peut relever les paramètres suivants:

• température des produits de combustion ; concentration en oxygène (O_2) ou de dioxyde de carbone (CO_2) ; concentration en monoxyde de carbone (CO).

La température de l'air comburant doit être relevée dans la prise raccordée au circuit d'aspiration de l'air présent sur le raccord concentrique.

1. Activation de la fonction ramonage

Pour faciliter les opérations de mesure du rendement de la combustion et du niveau d'hygiène des produits de combustion, il est possible d'activer la fonction ramonage en procédant comme suit:

1) Appuyer simultanément sur les touches (2-3) © © jusqu'à ce que l'indice “▶” apparaisse sur l'afficheur au niveau du symbole (3 secondes environ mais pas plus de 6 secondes). Dans de telles conditions, la chaudière marche au début thermique maximum prévu pour le chauffage. 2) Appuyer sur une des deux touches pour clore la fonction

1. Caractéristiques débit/ La pompe utilisée est du type à grande hauteur manométrique et convient sur n'importe quel type de hauteur manométrique à la d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe plaque permet une purge rapide de l'installation de chauffage.

1. Vidange de l'eau contenue La vidange de l'eau contenue dans le ballon peut être effectuée en suivant la démarche indiquée ci-dessous : dans le ballon * fermer le robinet d'entree d'eau sanitaire;
2. ouvrir un robinet de service;
3. dévisser la bague du robinet de vidange prévu à cet effet (fig. 19);
4. dévisser légèrement l'écriou situé sur le tuyau de sortie de l'eau sanitaire du ballon.

1. Vase d'expansion sanitaire. La chaudière est pré l'accessoire pour le raccordement.
2. Entretien annuel. Pour assurer une efficacité maximum à la chaudière, il faut effectuer les contrôles suivants une fois par an :

contrôle de l'aspect et de l'étanchéité des joints du circuit de gaz et du circuit de combustion ; contrôle de l'état et de la position des electrodes d'allumage et de détection de la flamme (voir chapitre 19) ; contrôle de l'état du brûleur et de sa fixation à la bride en aluminium ; contrôle de la présence d'éventuelles impuretés à l'intérieur de la chambre de combustion. Pour ce faire, utiliser un aspirateur ; contrôle de l'étalonnage de la vanne à gaz (voir chapitre 16) ; contrôle du siphon ; contrôle de la pression de l'installation de chauffage ; contrôle de la pression du vase d'expansion.

Figure 20 Legendre: 1 manomètre 2 robinet gaz 3 robinet arrivée eau équipe de filtre 4 vanne trois voies 5 pressostat différentiel hydraulique 6 litre eau chauffage 7 by-pass automatique 8 soupape de sécurité ballon 7 bar 9 robinet de vidange chaudière 10 soupape de sécurité chauffage 3 bar 11 pompe avec séparateur d'air 12 soupape automatique purgege air 13 sonde CTN chauffage 14 thermostat de sécurité 15 vase expansion 16 vanne gaz 17 échangeur eau-fumées 18 électrode de détection de flamme 19 oruleur 20 électrodes d'allumage 21 collecteur mélange air/gaz 22 mélangeur avec venturi 23 diaphragme gaz 24 ventilateur 25 thermostat fumées 26 raccord coaxial 27 soupape automatique purgege air 28 collecteur fumées 29 échangeursanitaire 30 sonde CTN ballon 31 limiteur de débit eau 32 robinet de vidange ballon 33 robinet de remplissage chaudière 34 soupape de non-retour 35 siphon 36 déconnecteur

COULEUR CABLAGE

C = bleu

M = marron

N = noir

R = rouge

G / V = jaune/vert

B = blanc

1. Caractéristiques techniques

Cat.		IL20
Débit calorifique nominal sanitaire	kW	34
Débit calorifique nominal chaudiage	kW	28,9
Débit calorifique minimal	kW	9,7
Puisance utile nominale sanitaire	kW	33
	kcal/h	28.380
Puisance utile nominale chaudiage 75/60°C	kW	28
	kcal/h	24.080
Puisance utile nominale chaudiage 50/30°C	kW	30,3
	kcal/h	26.060
Puisance utile minimale 75/60°C	kW	9.4
	kcal/h	8.090
Puisance utile minimale 50/30°C	kW	10.2
	kcal/h	8.770
Pression maximum eau circuit thermique	bar	3
Capacité vase d'expansion	I	7,5
Pression du vase d'expansion	bar	0,5
Pression maximum eau circuit sanitaire	bar	7
Production eau sanitaire avec ΔT=25 °C	l/min	18,9
Production eau sanitaire avec ΔT=30 °C	l/min	15,8
Débit spécifique (*) "D"	l/min	19,5
Plage tempétaire circuit de chaudiage	°C	25+80
Plage tempétaire eau sanitaire	°C	10+60
Diamètre conduit d'évacuation concentrique	mm	60
Diamètre conduit d'aspiration concentrique	mm	100
Débit massique des fumées max	kg/s	0,016
Débit massique des fumées min.	kg/s	0,005
Température des fumées max	°C	75
Type de gaz	—	G20-G25
	—	G31
Pression d'alimentation gaz naturel G 20	mbar	20
Pression d'alimentation gaz naturel G 25	mbar	25
Pression d'alimentation gaz propane	mbar	37
Tension d'alimentation électrique	V	230
Fréquence d'alimentation électrique	Hz	50
Puisance électrique nominale	W	160
Poids net	kg	67
Dimensions	hauteur	950
	largeur	600
	profondeur	466
Indice de protection contre l'humidité et la pénétration de l'eau (*)		IPX5D

( ) Conformément à la réglementation EN 625 ( ) Conformément à la réglementation EN 60529

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

• CONTROLLER QUE L'INSTALLATION SOIT REMPLIE D'EAU A ENVIRON 0,8 - 1,5 BAR
• CONTROLLER LE POSITIONNEMENT DES TUBES D'EVACUATION/ASPIRATION ET VERIFIER QUE LES JOINTS DES RACCORDS EVACUATION/ASPIRATION SOIENT CORRECTEMENT A LEUR POSTE (une erreur de positionnement peut provoquer l'afflux de gaz combustibles en aspiration et par conséquent une erreur de graduation de la vanne gaz avec la possibilité de coups lors de l'allumage)
• VERIFIER L'INCLINALISON DU TUBE D'EVACUATION (l'inclinalison minimum du conduit d'évacuation, vers la chaudière, doit être d^1 cm par mètre de longueur) DONNER TENSION A LA CHAUDIERE ET ACTIVER AU MOYEN DE LA TOUCHE ROBINET LA CHAUDIERE SUR "SANITAIRE"
• DETERMINER L'HORAIRE DE LA CHAUDIERE SUR LE TABLEAU DE BORD
• VERIFIER SUR LE TABLEAU DE BORD QUE LES PARAMETRES P 31 ET P 32 AU NIVEAU USAGER (DETERMINATION HORAIRE QUOTIDIEN DE FONCTIONNALITE SANITAIRE) SOIENT DE 00:00 A 24:00
• VERIFIER QUE LE PARAMETRE H 505 (maximum set point en °C départ chauffage) SOIT REGLE A 80 (Installation haute température) OU 45 (installation basse température) DANS LE CAS DE PRESENCE DE LA SONDE EXTERNE, VERIFIER QUE LE TYPE SOIT CONFORME (QAC 34) ET QU'ELLE SOIT CORRECTEMENT BRANCHEE SI LA SONDE EXTERNE N'EST PAS INSTALLLEE, ACTIVER LE PARAMETRE 75 DU REGULATEUR CLIMATIQUE QAA73 (si présent)
• VERIFIER LE PARAMETRE 80 (inclinaison coude HC2) DU REGULATEUR CLIMATIQUE QAA73 (si present); S'IL RESULTTE EN FONCTION (par es. 15) LE DESACTIVER (--,-)
• AVEC LE ROBINET DU GAZ FERME, EFFECTUER UN PRELEVEMENT SANITAIRE : LA CHAUDIERE DOIT EFFECTUER LA DECHARGE D'ALLUMAGE (QUATRE ESSAIS), ET DOIT ALLER EN BLOCAGE ALLUMAGE (ERREUR E133)
• APPUYER SUR LA TOUCHE reset POUR CORRIGER L'ERREUR OUVRIR LE ROBINET DU GAZ APPUYER SUR LA TOUCHE reset POUR CORRIGER L'ERREUR. OUVRIR LE ROBINET DU GAZ.
• EFFECTUER UN PRELEVEMENT SANITAIRE ET VERIFIER L'ALLUMAGE DU BRULEUR LORSQUE LA CHAUDIERE EST ALLUMEE ET EN FONCTION, VERIFIER QUE LA PRESSION DE L'ALIMENTATION GAZ SOIT CORRECTE (20mbar ± 2 pour le NAT et 37mbar ± 2 pour le GPL) SI LA PRESSION DE L'ALIMENTATION EST INFERIEURE, IL NE FAUT ABSOLUMENT PAS EFFECTUER LE REGLAGE DE LA VANNE GAZ, CAR IL Y A UN RISQUE D'UNE MOUVAISE REGLAGE DE LA MEME.
• VERIFIER LE REGLAGE DE LA VANNE GAZ :

UNIQUEMENT DANS LE CAS DE TRANSFORMATION EN GAZ GPL AVANT D' EFFECTUER LE REGLAGE DE LA VANNE GAZ, DEVISSER DE TROIS TOURS COMPLETS LA VIS DE REGLAGE "TROTTL" DE LA VANNE GAZ

AVANT D'ACTIVER LA CHAUDIERE POUR EFFECTUER LE REGLAGE, INTRODUIRE L'ANALYSEUR DE COMBUSTION DANS LES PETITS PUITS APPROPRIES SUR L'EVACUATION FUMEES PREVUS POUR CE GENRE D'OPERATION

OUVRIR UN ROBINET DE L'EAU CHAUBE SANITAIRE POUR ACTIVER LA CHAUDIERE EN SANITAIRE

DEBRANCHER LE CONNECTEUR DE LA VANNE 3 VOIES MOTORISEE DE LA CHAUDIERDE FACON A LAISSER LE CIRCUIT SANITAIRE ACTIF (Faire attention car la vanne 3 voies est alimentee a 220V)

ENTRER EN MODALITE REGLAGE VANNE GAZ: Appuyer en même temps sur les deux touches du tableau de bord avec le symbole du robinet et celui du radiateur jusqu'à l'apparition d'une flèche à côté du symbole de la clé anglaise. Ainsi, avec les touches régler la portée thermique de la chaudière, tout d'abord au maximum, c'est-à-dire 100, ensuite au minimum, c'est-à-dire 0.

SE REPORTER À L'ANNEXE POUR EFFECTUER LE REGLAGE

APPUER SUR LA TOUCHE “MODE” MODE POUR SORTIR DE LA MODALITE REGLAGE

FERMER LE ROBINET DE PRELEVEMENT EAU CHAUBE SANITAIRE AFIN DE DESACTIVER LA CHAUDIERE

REBRANCHER AVEC ATTENTION LE CONNECTEUR DE LA VANNE 3 VOIES MOTORISEE

La procedure de reglage VANNE est termine

BAISSER LA TEMPERATURE DU SETPOINT DE L'EAU DE DEPART (paramètre H 505) A UNE VALEUR DE TEMPERATURE SUPERIEURE D'ENVIRON 8 - 10 °C PAR RAPPORT A LA TEMPERATURE ACTUELLE DE DEPART POUR CONTROLER QUE LA CHAUDIERE, UNE FOIS ALLUMEE, EFFECTUE CORRECTEMENT LA MODULATION DE LA FLAMME. (Se rappeler que la mémorisation d'un paramètre s'effectue en passant à la lecture du paramètre successif à l'aide des touches "flèche" ◆. C'est pourquoit, une fois que la touche avec la flèche en haut ou en bas a été appuyée pour passer au paramètre successif, attendre environ 10 ou 15 secondes pour la mémorisation) - POSITIONER A L'AIDE DE LA TOUCHE "MODE" LA CHAUDIERE SUR "CHAUFFAGE MANUEL" (symbole du soleil) - A L'AIDE DE LA TOUCHE “RADIATEUR” AUGMENTER LA TEMPERATURE DEMANDEE DE L'EAU DE DEPART A 80°C (OU 45°C SI L'INSTALLATION EST A BASSE TEMPERATURE) LA CHAUDIERE DOIT S'ALLUMER AU MAXIMUM DE SA PUISSANCE AINSI, IL EST POSSIBLE DE SUIVRE ET DE VERIFIER, LE COURS DE LA TEMPERATURE DE L'EAU DE DEPART SUR LE DISPLAY REPORTER LE PARAMETRE H 505 A SA CORRECTE VALEUR - VERIFIER LE POSITIONNEMENT CORRECT ET LE FONCTIONNEMENT DU SENSEUR DU FLUX A EFFET HALL - VERIFIER LES EVENTUELLES PERTES HYDRAULIQUES DES DIFFERENTES PARTIES COMPOSANT LE CIRCUIT HYDRAULIQUE DE LA CHAUDIERE - VERIFIER LE BRANCHEMENT CORRECT DU TUBE D'EVACUATION CONDENSATION REPORTER LES PARAMETRES SUR LE TABLEAU DE BORD AU Niveau USAGER OU SUR LE REGULATEUR CLIMATIQUE (si présente) SELON LES EXIGENCES DE L'UTILISATEUR:

Température demandée (QAA73)

Température ambience minimum sous laquelle la chaudière s'active en chauffage (Paramètre 5)

Programmation horaire du chauffage et du sanitaire

Inclinaison du coude chauffage (Paramètre 532)

Chaudières à condensation modèles ffhte instruction pour le service

MIS A JOUR :

03.09.2003 5ème édition

Programmation des paramètres pour les chaudières à condensation

Ces instructions complètent ce qui a été déjà décrit dans le manuel qui est fourni avec la chaudière.

La programmation des paramètres peut être effectuée sur 3 différents niveaux de programmation qui sont identifiés par une lettre:

• USAGER → lettre P
• INSTALLATEUR → lettre H
• SERVICE → lettre O

Chaque niveau supérieur intègre aussi les paramètres des niveaux inférieurs.

Pour entrer au niveau SERVICE (lettre O) il faut procéder dans la manière suivante:

1 - appuyer en même temps sur les boutons jusqu'à l'affichage sur le display de la lettre "C" et de 5 tirets " _";

2 - introduire le code en appuyant en séquence sur les boutons suivants

• Si le code est introduit correctement, sur le display viendra affiché la lecture "O" et un numéro supérieur à 500 (ex. O501), autrement il faut reprendre la série à partir du numéro 1;

3 - appuyer le bouton pour sélectionner les paramètres dans l'ordre croissant ; appuyer le bouton pour sélectionner les paramètres dans l'ordre décroissant. Pour modifier les paramètres affichés appuyer les boutons -+ Le donne est automatiquement memorisé quand on sélectionne un nouvel paramètre;

4 - appuyer le bouton ① pour memoriser et sortir du niveau SERVICE;

Nb - À la fin de la programmation, le code E183 clignote pendant environ 3 seconds.

Pour la description des paramétres voir la “LISTE DES PARAMETRES DE DEFAULT” ci-jointe.

Fonctions supplementaires du bouton

Au moyen de ce bouton, il est possible d'afficher sur le display les fonctions suivantes :

• Appuyant en séquence le bouton , il est possible d'afficher sur le display les informations qui concernent l'état de fonctionnement de la chaudière:
• température de l'eau sanitaire (symbole ));
• fonction inactive;
• description des phases de fonctionnement suivantes :

0 = standby (il n'y a pas de demande de fonctionnement); 1 = temps d'attente avant la pré-ventilation; 2 = le ventilateur est en train d'atteindre la vitesse de pré-ventilation; 3 = pré-ventilation; 4 = temps de pré-allumage (le ventilateur est en train d'atteindre la vitesse d'allumage); 5 = allumage; 6 = temps de sécurité pour l'allumage du brûleur; 10 = fonctionnement en chauffage; 11 = fonctionnement en sanitaire; 20 = temps de post-ventilation; 22 = fin du cycle;

• température extérieure (symbole ) ; code d'anomalie s'il est présent.

• Appuyer sur le bouton ^

1 - Appuyer en même temps sur les boutons 📁 📁 jusqu'à l'affichage sur le display de la dette "b0";

Si l'y a une anomalie sous le paramètre b0 viendra affiché un code d'anomalie secondaire.

• appuyer le bouton; sur le display viendra affiché “ C0”
• appuyer les boutons -+ pour sélectionner les paramètres "C..." suivants:

C1: courant de ionisation de flamme ( A) C2: vitesse du ventilateur (rpm) C3: signal PWM du ventilateur (%) C4: valeur (%) de puissance thermique utilisée dans le range Max - Min (0 = puissance minimale; 100 = puissance maximale)

2 - Appuyer le bouton; sur le display viendra affiché "d0";

• appuyer les boutons + pour sélectionner les paramètres "d..." suivants:

Fonctionnement en chauffage

d1: Setpoint de la température de départ (chaudière équipée de l'accessoire AGU 2.500 pour le contrôle d'une installation mixte) d2: Setpoint de la température de chauffage d3: Setpoint de la température ambiante (translation de la courbe kt avec sonde extérieure branchée)

• sans sonde extérieure valeur de default = 20
• avec QAA73 est affiché la valeur de setpoint de la température ambience établi par le QAA73.

d5: valeur (%) maximale du signal PWM en chauffage (paramètre 541); d6: vitesse maximale (rpm) du ventilateur en chauffage (paramètre 536);

Fonctionnement en sanitaire

d1: Setpoint de la température de départ (chaudière équipée du gallon) d4: setpoint sanitaire;

LISTE DES PARAMETRES DE DEFAULT				...FF...HTE
				DUO3.33	1.12	1.24	1.28	2.28	2.33
Niveau	n°Param.HMI	Description NIVEAU	Description Paramétres	28/33kW	12kW	24kW	28kW	24/28kW	28/33kW
P	1	Usager	Affichage de l'heure du jour (hh:mm)	----
P	5	Usager	Affichage de la température (°C) réduite en chauffage Avec sonde extérieure :température ambiente minimale	16 - 25
P	11	Usager	Début première phase du programme journalier chauffage automatique (hh:mm)	06:00
P	12	Usager	Fin première phase du programme journalier chauffage automatique (hh:mm)	22:00
P	13	Usager	Début deuxieme phase du programme journalier chauffage automatique (hh:mm)	----
P	14	Usager	Fin deuxieme phase du programme journalier chauffage automatique (hh:mm)	----
P	15	Usager	Début troisieme phase du programme journalier chauffage automatique (hh:mm)	----
P	16	Usager	Fin troisieme phase du programme journalier chauffage automatique (hh:mm)	----
P	31	Usager	Début première phase du programme journalier sanitaire automatique (hh:mm)	00:00
P	32	Usager	Fin première phase du programme journalier chauffage automatique (hh:mm)	24:00
P	33	Usager	Début deuxieme phase du programme journalier sanitaire automatique (hh:mm)	----
P	34	Usager	Fin deuxieme phase du programme journalier sanitaire automatique (hh:mm)	----
P	35	Usager	Début troisieme phase du programme journalier sanitaire automatique (hh:mm)	----
P	36	Usager	Fin troisieme phase du programme journalier sanitaire automatique (hh:mm)	----
P	45	Usager	Reset des programmes journaliers chauffage et sanitaire rétablissement des valeurs de default). Appuyer les boutons "-+" jusqu'à l'affichage sur le display du n°1. Appuyer le bouton "i" pour sortir.	0
H	90	Installateur	Affichage de la température (°C) réduite en sanitaire	10				35
H	501	Installateur	Setpoint de la température (°C) ambiente minimale avec sonde extérieure	10
H	502	Installateur	Setpoint de la température (°C) ambiente maximal avec sonde extérieure	30
Niveau	n°Param.HMI	Description NIVEAU	Description Paramètres	28/33kW	12kW	24kW	28kW	24/28kW	28/33kW
H	503	Installateur	Température (°C) minimale de chauffage	25
H	504	Installateur	Température (°C) maximale de chauffage	90
H	505	Installateur	Setpoint maximal (°C) de départ chauffage	80
H	506	Installateur	Température minimale (°C) de départ chauffage avec AGU 2.500	25
H	507	Installateur	Température maximale (°C) de départ chauffage avec AGU 2.500	70
O	508	Service	Setpoint minimale (°C) en sanitaire	10				35
O	509	Service	Setpoint maximal (°C) en sanitaire	60				58
H	510	Installateur	Augmentation de la température (°C) de départ pendant le fonctionnement en sanitaire	25				3
H	511	Installateur	Protection antigel chauffage - ON (°C)	5
H	512	Installateur	Protection antigel chauffage - OFF (°C)	30
O	513	Service	Température (°C) d'extinction de la postcirclation de la pompe après le fonctionnement en sanitaire	80
H	514	Installateur	Augmentation de la température (°C) de départ chauffage par rapport à la température du circuit à bas température - AGU 2.500	5
O	515	Service	Seulement lecture : température limite (°C) pour l'extinction de la chaudière	95
P	516	Usager	Température (°C) de commutation automatique Eté - Hiver: 30°C la fonction n'est pas active	20
H	517	Installateur	Température maximale (°C) différentiel au-delà de laquelle est mis à zéro le temps de pause dont au paramètre 545	30
H	519	Installateur	Température minimale (°C) extérieure de projet	-20
P	520	Usager	Réduction de la température (°C) avec le contact de l'horloge ouvert	10
H	523	Installateur	Température différentiel (°C) allumage brûleur enCHAuffage	0
H	524	Installateur	Température différentiel (°C) minimale d'extinction du bruciatore brûleur enchauffage	5
H	525	Installateur	Température différentiel (°C) maximale extinction du brûleur enchauffage	5				10
H	526	Installateur	Température différentiel (°C) allumage brûleur en sanitaire	0.4
H	527	Installateur	Température différentiel (°C) minimale extinction du brûleur en sanitaire	2				5
H	528	Installateur	Température différentiel (°C) maximale extinction du brûleur en sanitaire	2				10
P	532	Usager	Pente coubre chauffage circuit HC1	15
P	533	Usager	Pente coubre chauffage circuit HC2 - AGU 2.500	15
P	534	Usager	Ecartement paralleèle coubre circuit HC1	0
P	535	Usager	Ecartement paralleèle coubre circuit HC2 - AGU 2.500	0
H	536	Installateur	Vitesse maximalé du ventilateur enchauffage (rpm - puissance maximale enchauffage)	4550	5850	5900	4550	4900	4550
H	541	Installateur	PWM (%) maximal enchauffage	71	92	100	71	74	71
H	542	Installateur	Informations PRODUCTEUR	5330	1120	1240	1280	2280	2330
H	543	Installateur	Informations PRODUCTEUR	200	201	200	200	200	200
H	544	Installateur	Temps (min) de postcirclation de la pompe; max. 218 (set 255 = continu)	3
H	545	Installateur	Temps (s) minimal de pause du brûleur enchauffage	180
H	547	Installateur	Retard (s) sur la détction de flamme après l'allumage du brûleur	0
H	551	Installateur	Constant pour l'optimisation de l'allumage et extinction du brûleur sans le thermostat d'ambiente	4
H	552	Installateur	Système hydraulique	35				38
H	553	Installateur	Configuration du circuit de chauffage	12
O	554	Service	Flags	00000010
H	555	Installateur	Flags	00000000
H	556	Installateur	Flags	00000011
H	557	Installateur	Flags	00000100
H	558	Installateur	Flags	01000000
O	559	Service	Flags	00000101
O	560	Service	Flags	00010000
H	561	Installateur	Flags	00001000
O	566	Service	Coefficient proportionnel du controller en sanitaire	0,5				0,81
O	567	Service	Dérivée temps d'intervention controller en sanitaire	0				0
O	568	Service	Intégrale temps d'intervention du controller en sanitaire	20				15
O	569	Service	Coefficient proportionnel du controller en chauffage	0,5
O	570	Service	Dérivée temps d'intervention controller en chauffage	0
O	571	Service	Intégrale temps d'intervention du controller du circuit de chauffage HC1	100
O	574	Service	Intégrale circuit de chauffage HC2 (AGU 2.500)	90
O	578	Service	Temps (s) d'échantillonnage de la température pour le control de la courbe en chauffage (s)	1
O	579	Service	Temps (s) échéantillonnage de la température pour le control de la courbe en sanitaire	1
H	584	Installateur	Temps (s) de fonctionnement anti blocage pompé / vanne trois voie	10
O	585	Service	Temps (min) post circulation de la pompe après intervention du STB	5
H	587	Installateur	Flags	00000000
O	588	Service	Temps (min) désinsertion maximal de la température différentiel chauffage	5
O	589	Service	Temps (min) désinsertion maximal de la température différentiel sanitaire	3
O	590	Service	Temps (s) blocage désinsertion dynamique après le changement chauffage -sanitaire	0
H	596	Installateur	Temps (s) d'ouverture de la vanne trois voie du circuit de chauffage HC2 (AGU 2.500)	150
O	597	Service	Proportional circuit de chauffage HC2 (AGU 2.500)	24
H	598	Installateur	Niveau de puissance dans le temps de stabilisation (%)	20
H	602	Installateur	Temps (min) de préchauffage de l'échangeur pour chaudières instantanée à la fin du fonctionnement en sanitaire (0=non activé; 1440=continu)	0
H	603	Installateur	Temps (min) de préchauffage de échangeur pour chaudières instantanée à la fin du fonctionnement en chauffage (0= non activé; 255=4 h 15 min)	0
H	604	Installateur	Flags	00010000
H	605	Installateur	LPB adresse LMU	1
H	606	Installateur	LPB numéro de segment LMU	0
H	607	Installateur	Température de pre-chauffage (valeur 607 + température du paramètre 510) quand est activée la fonction de pre-chauffage (°C)	42
O	608	Service	Valeur de PWM (%): niveau d'allumage	50	40	55	50	55	50
O	609	Service	Valeur de PWM (%): puissance minimale	13	15	13	13	15	13
O	610	Service	Valeur de PWM (%): puissance maximale (sanitaire)	95	92	100	71	100	95
O	611	Service	Rpm :niveau d'allumage	3900	3350	4500	3900	4400	3900
O	612	Service	Rpm : puissance minimale	1700	2000	1750	1600	1850	1600
O	613	Service	Rpm : puissance maximale (sanitaire)	5400	5850	5900	4550	5650	5400
H	614	Installateur	Fonction programmable entrée	0
H	615	Installateur	Fonction programmable sortie	5
H	618	Installateur	Fonction programmable entrée sur le relais clip-In	0'
H	619	Installateur	Sortie 1 sur le relais Clip-In	0
H	620	Installateur	Sortie 3 sur le relais Clip-In	0
H	621	Installateur	Sortie 2 sur le relais Clip-In	0
H	755	Installateur	Seulement lecture : signal de flamme (μA)	-
Note: les paramètres qui sont affiché sur le HMI ou sur le QAA73 et qui ne sont pas reportés dans cette liste, ne sont pas d'intérêt pour ces modèle de chaudières.

Description pour la modification des FLAGS 0 - 7 (8 bit = 1 byte)

00000000 - la valeur de chaque bit peut être 0 ou 1

76543210 ← position de chaque bit

Appuyer sur les boutons pour choisir le bit qu'il faut modifier (b0 est le premier bit à droite; b7 est le dernier bit à gauche). Pour modifier la valeur du bit choisi, appuyer sur les boutons

Chaudières à condensation modèles ffhte instruction pour le service

MIS A JOUR :

10.01.2005 7ème édition - LMU 54 sw 3.0/3.01 HMI sw 1.07

Programmation des paramètres pour les chaudières à condensation

Ces instructions complètent ce qui a été déjà décrit dans le manuel qui est fourni avec la chaudière.

La programmation des paramètres peut être effectuée sur n^0 2 différents niveaux de programmation qui sont identifiés par une dette:

• USAGER → lettre P
• INSTALLATEUR → lettre H

Le niveau INSTALLATEUR intègre aussi les paramètres du niveau USAGER. Pour entrer au niveau INSTALLATEUR (lettre H) il faut procéder de la manière suivante:

1 - appuyer en même temps sur les boutons jusqu'à l'affichage sur le display du paramètre H90 (35.0 est la valeur de default);

2 - appuyer le bouton pour sélectionner les paramètres dans l'ordre croissant. - appuyer le bouton pour sélectionner les paramètres dans l'ordre décroissant.

Pour modifier les paramètres affichés, appuyer les boutons (). Le données est automatiquement ménorisé quand on selectionne un nouvel paramètre;

3 - appuyer le bouton pour mémoriser et sortir du niveau INSTALLATEUR.

Pour la description des paramètres voir la “LISTE DES PARAMETRES DE DEFAULT” ci-jointe.

Fonctions supplementaires du bouton ①

Au moyen de ce bouton, il est possible d'afficher sur le display les fonctions suivantes:

• Appuyant en séquence le bouton ① il est possible d'afficher sur le display les informations qui concernent l'état de fonctionnement de la chaudière:
• température de l'eau sanitaire (symbole).
• fonction inactive;
• description des phases de fonctionnement suivantes :

0 = standby (il n'y a pas de besoin de fonctionnement);

1 = temps d'attente avant la pré-ventilation; 2 = le ventilateur est en train d'atteindre la vitesse de pré-ventilation; 3 = pré-ventilation; 4 = temps de pré-allumage (le ventilateur est en train d'atteindre la vitesse d'allumage); 5 = allumage; 6 = temps de sécurité pour l'allumage du brûleur; 10 = fonctionnement en chauffage; 11 = fonctionnement en sanitaire; 20 = temps de post-ventilation; 22 = fin du cycle;

• température extérieure (symbole); code de l'anomalie si elle est présente.
• température départ chaudière.
• Appuyez sur la touche (®) pour sortir du niveau "INFO".

1. Appuyer le bouton (i);

1.1 Appuyer en même temps sur les boutons jusqu'à l'affichage sur le display de la dette "b0".

• Appuyer les boutons + pour sélectionner les paramètres "b..." suivants.

Note: les valeurs affichées sont mesurées instantanément:

b0: Code intérieur de l'anomalie. b1: Température return chaudière (si présente la sonde CTN sur le return chaudière). b4: Température extérieure (avec sonde extérieure). b7: Température de départ circuit basse température (avec accessoire AGU 2.500).

1.2 Appuyer le bouton; sur le display viendra afficher "C0".

• Appuyer les boutons + pour sélectionner les paramètres "C..." suivants:

C1: Courant de ionisation de flamme ( A) C2: Vitesse du ventilateur (rpm). C3: Signal PWM du ventilateur (%) C4: Valeur (%) de puissance thermique utilisée dans le range Max - Min (0 = puissance minimale; 100 = puissance maximale).

1.3 - Appuyer le bouton; sur le display viendra affiché “d0”;

• appuyer les boutons ( +) pour sélectionner les paramètres "d..." suivants:

Fonctionnement enchauffage

d1: Setpoint de la température de départ (chaudière équipée de l'accessoire AGU 2.500 pour le contrôle d'une installation mixte). d2: Setpoint de la température de chauffage. d3 : Setpoint de la température ambiante (translation de la courbe kt avec sonde extérieure branchée):

• sans sonde extérieure valeur de default = 20
• avec QAA73 est affiché la valeur de setpoint de la température ambiante établie par le QAA73.

d5 : Valeur (%) maximale du signal PWM en chauffage (paramètre 541). d6 : Vitesse maximale (rpm) du ventilateur en chauffage (paramètre 536).

Fonctionnement en sanitaire

d1: Setpoint de la température de départ (chaudière équipée du gallon). d4: Setpoint sanitaire;

1.4 Appuyer sur le bouton pour sortir du niveau "INFO".

LISTE DES PARAMETRES DE DEFAULT				...FF...HTE
				DUO 3.33	1.12	1.24	1.28	2.28	2.33
Niveau	n°Param.HMI	Description NIVEAU	Description Paramètres	28/33kW	12kW	24kW	28kW	24/28kW	28/33kW
P	1	Usager	Affichage de l'heure du jour (hh:mm)	----
P	5	Usager	Affichage de la températe (°C) réduite en chauffage Avec sonde extérieure : températe ambiente minimale	16--25
P	11	Usager	Début première phase du programme journalier chauffage automatique (hh:mm)	06:00
P	12	Usager	Fin première phase du programme journalier chauffage automatique (hh:mm)	22:00
P	13	Usager	Début deuxîème phase du programme journalier chauffage automatique (hh:mm)	----
P	14	Usager	Fin deuxîème phase du programme journalier chauffage automatique (hh:mm)	----
P	15	Usager	Début troisîème phase du programme journalier chauffage automatique (hh:mm)	----
P	16	Usager	Fin troisîème phase du programme journalier chauffage automatique (hh:mm)	----
P	31*	Usager	Début première phase du programme journalier sanitaire automatique (hh:mm)	06:00
P	32*	Usager	Fin première phase du programme journalier chauffage automatique (hh:mm)	22:00
P	33*	Usager	Début deuxîème phase du programme journalier sanitaire automatique (hh:mm)	----
P	34*	Usager	Fin deuxîème phase du programme journalier sanitaire automatique (hh:mm)	----
P	35*	Usager	Début troisîème phase du programme journalier sanitaire automatique (hh:mm)	----
P	36*	Usager	Fin troisîème phase du programme journalier sanitaire automatique (hh:mm)	----
P	45	Usager	Reset des programmes journaliers chauffage et sanitaire rétablissement des valeurs de default). Appuyer les boutons "-+" jusqu'à l'affichage sur le display du n°1. Appuyer le bouton "i" pour sortir.	0
H	90	Installateur	Affichage de la température (°C) réduite en sanitaire	10				35
H	91	Installateur	Activation du programme sanitaire (0 = activé; 1 = pas activé)	1
H	93	Installateur	Pour chaudières instantanées.Activation de la fonction économique quand est activée la fonction de préchauffage au paramètre H602 (0 = pas activé; 1 = activé)	0				1
H	505	Installateur	Setpoint maximal (°C) de départ chauffage	80
H	507	Installateur	Température maximal (°C) de départ chauffage avec AGU 2.500	80
H	508	Installateur	Setpoint minimale (°C) en sanitaire	10				35
H	509	Installateur	Setpoint maximal (°C) en sanitaire	60
H	510	Installateur	Augmentation de la température (°C) de départ pendant le fonctionnement en sanitaire	25				4
H	514	Installateur	Augmentation de la température (°C) de départ chauffage par rapport à la température du circuit à bas température - AGU 2.500	5
H	516	Installateur	Température (°C) de commutation automatique Ete - Hiver (30°C la fonction n'est pas active)	20
H	522	Installateur	Limitation ΔT (pour pompe modulante)	20
H	525	Installateur	Température différentiel (°C) maximale extinction du brûleur en chauffage	5				10
H	527	Installateur	Température différentiel (°C) minimale extinction du brûleur en sanitaire	2	5			5
H	528	Installateur	Température différentiel (°C) maximale extinction du brûleur en sanitaire	2	5			10
H	532	Installateur	Pente coube chauffage circuit HC1	15
H	533	Installateur	Pente coube chauffage circuit HC2 - AGU 2.500	15
H	535	Installateur	Ecart parallèle coube circuit HC2 - AGU 2.500 (installation à basse température)	0
H	536	Installateur	Vitesse maximale du ventilateur en chauffage (rpm - puissance maximale en chauffage)	4550	5850	5900	4550	4900	4550
H	541	Installateur	PWM (%) maximal en chauffage	71	92	100	71	74	71
H	542	Installateur	Informations PRODUCTEUR	5330	1120	1240	1280	4280	4330
H	543	Installateur	Informations PRODUCTEUR	202	203	202	202	200
H	544	Installateur	Temps (min) de postcirclation de la pompe; max. 218 (set 255 = continu)	3
H	545	Installateur	Temps (s) minimal de pause du brûleur en chauffage	180
H	551	Installateur	Constant pour l'optimisation du fonctionnement de la pompe en chauffage	20
H	552	Installateur	Système hydraulique	35				38
H	566	Installateur	Coefficient proportionnel du contrôle en sanitaire	0,5				0,81
H	568	Installateur	Intégrale temps d'intervention du contrôle en sanitaire	20				15
H	596	Installateur	Temps (s) d'ouverture de la vanne trois voie du circuit de chauffage HC2 (AGU 2.500)	180
H	602	Installateur	Temps (min) de préchauffage de l'échangeur pour chaudières instantanée (0= non activé; 1440 = continu)	0				60
H	604	Installateur	Affichage horloge MASTER avec RVA 46 - RVA 47	00010000
Niveau	n°Param.HMI	Description NIVEAU	Description Paramétres	28/33kW	12kW	24kW	28kW	24/28kW	28/33kW
H	605	Installateur	LPB adresse LMU	1
H	606	Installateur	LPB numéro de segment LMU	0
H	607	Installateur	Température de préchauffage (valeur 607 + température du paramètre 510) quand est activée la fonction de préchauffage (°C)	42
H	608	Installateur	Valeur de PWM (%): niveau d'illumage	50	40	55	50	55	50
H	609	Installateur	Valeur de PWM (%): puissance minimale	14	16	14	14	16	14
H	610	Installateur	Valeur de PWM (%): puissance maximale (sanitaire)	95	92	100	71	100	95
H	611	Installateur	Rpm :niveau d'illumage	4200	3900	4600	4200	4600	4200
H	612	Installateur	Rpm : puissance minimale	1650	2100	1850	1650	1900	1650
H	613	Installateur	Rpm : puissance maximale (sanitaire)	5400	5850	5900	4550	5650	5400
H	615	Installateur	Fonction programmable sortie	5
H	639	Installateur	Limitation de l'augmentation de température sur le dT avec pompe modulante	0
H	641	Installateur	Temps (s) de post ventilation	10
H	648	Installateur	Temps (s) de fonctionnement du brûleur à la puissance minimale en sanitaire après l'extinction par régulation	0
* Ces paramétres sont affichés seulement si le paramètre 91 = 0 (activement)
