MODE D'EMPLOI HA51S ELRO
INHOUDSOPGAVE


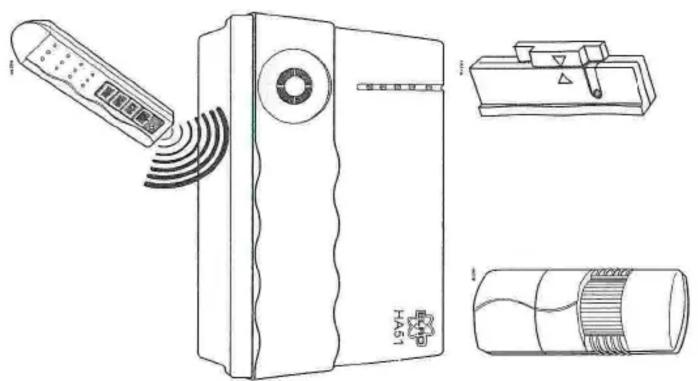

Het draadloze alarm systeem HA51S is een compleet beveiligingssysteem. Met deze set kunt u de beneden verdieping van uw huis goed beveiligen, met de verkrijgbare accessoires is het naar eigen wens uit te breiden. Alle gecodeerde signalen vanaf de zenders gaan door ramen en muren heen, hierdoor kunt u zelfs een schuurtje in de tuin of de caravan voor de deur beveiligen. De bediening is zeer eenvoudig met de afstandsbediening, s'avonds zet u vanuit uw bed het systeem aan Het systeem bestaat uit: 1. Afstandsbediening HA51R 2. Controle unit HA51 3. Adapter 15 volt 300mA 4. Bewegingsmelder HA51P 5. Magneetkontakt HA51M
Het systeem is zeer eenvoudige te installeren en te bedienen, toch raden wij aan de gebruiksaanwijzing aandachtig door te lezen voordat u het systeem gaat gebruiken. Wij hebben getracht de tekst zo samen te stellen, dat u zonder al te veel moeite vertrouwd raakt met de set
Het is belangrijk dat u de afstandsbediening op correcte manier gebruikt om een goed zendsignaal te bewerkstelligen. - de correcte manier om de afstandsbediening vast te houden. - druk de gewenste toets in. - verkeerd gebruik, de afstandsbediening verdwijnt geheel in uw hand. Dit kan storing tot gevolg hebben. Het bereik van de afstandsbediening is sterk afhankelijk van de omgeving, is er beton zijn er stalen constructies etc. De afstand die in een normale situatie gehaald wordt is 35 meter. Het aantal toe te passen afstandsbedieningen is onbeperkt mits de huiscode gelijk wordt ingesteld.
De afstandsbediening zal pas werken nadat in hoofdstuk 2 de centrale geprogrammeerd is. 1.4. Gebruik van de afstandsbediening
Tijdens het indrukken van een functie knop, zal de rode led van de afstandsbediening kort oplichten. Brandt de led zwak dan betekent dit dat de batterij vervangen moet worden. (gebruik alleen alkaline batterijen)
- Aan toets, hiermee kunt u het systeem direct op scherp - Uit toets, hiermee schakelt u het systeem uit (stand-by)
een piep signaar. Hijens dit signaar kunt u het pand veraten zonder dat er een alarm afgaat.
- Vertraagd aan toets, het systeem schakelt nu vertraagt aan. Tijdens de vastgestelde vertragingstijd van 15 seconden klinkter een pien signeel. Tijdens dit signeel kunt uit het goed volaten.
Met de afstandsbediening kunnen de volgende vier commando's gegeven worden: - Paniek alarm toets, er klinkt direct alarm.
1.3. Commando's
storing te voorkomen is het beter niet alle pinnetjes in de zelfde stand te zetten) Noteer voor u zelf de code. Bijv. 2 3 5 op aan. Plaats nu de onderkant en bevestig het schroefje.
pinnetjes 1 t/m 8 willekeurig in de aan positie te schuiven. Het aantal pinnetjes dat u in de aan positie schuift maa
Met de huiscode creëert u een uniek systeem. Na het instellen van deze code reageert de controle unit alleen op signalen van de door u gebruikte componenten. Deze code moet dus voor alle door gebruikte componenten hetzelfde zijn. Dit is zeer belangrijk voor de juiste werking. De code kunt u instellen door de
1.2. Huiscode instellen
1.1. Installatie
Het beveiligingssysteem wordt bediend met de afstandsbediening. Dit in tegenstelling tot andere conventionele systemen welke met een sleutel op de centrale bediend moeten worden. Deze afstandsbediening zendt nadat u een commando gegeven heeft (knop in drukken) een signaal naar de controle unit, de afstandsbediening hoeft niet speciaal ergens op gericht te worden. Het voordeel hiervan is dat u buiten, by voor de deur., het systeem in de aan en stand-by (uit) stand kunt schakelen.
De afstandsbediening wordt geleverd inclusief een 12 volt batterij. De batterij heeft een lange levensduur. Voor het plaatsen van de batterij dient het schroefje aan de achterzijde van de afstandsbediening te worden verwijderd. Klik vervolgens de onderkant los en plaats de batterij op de juiste manier in de afstandsbediening.
1. AFSTANDSBEDIENING HA51R
2. CONTROLE UNIT HA51
2.1. Algemeen
De controle unit is het hart van uw draadloos beveiligingssysteem. Deze
De controle unit is het hart van uw draadloos beveiligingssysteem. Deze unit is de ontvanger, ontvangt alle signalen van de zenders en stelt de ingebouwde sirene en eventueel extra aangesloten alarmgevers in werking. De controle unit werkt op een speciaal gereserveerde radio frequentie namelijk 433mhz. Op deze frequentie wordt tevens een zelf in te stellen code uitgezonden. Wij noemen dit de huiscode. Hierdoor is het niet mogelijk dat bv. de set van de buren uw set beïnvloedt.
- Gebruik een plat stuk gereedschap of een schroevendraaier om de Deksel in de achterkant te openenen. - Sluit de adapter aan op de klemmenstrook. De wit gestreepte draad is De + deze wordt aangesloten op de V+ De zwarte draad wordt aangesloten op de V-. Doe dit zorgvuldig, wissel de draden nooit om. - De alarmduur is vast ingesteld op 3 minuten.
- Plaats eventueel de accu SA214 (los leverbare accessoire). De rode draad wordt op de + pool (rood) aangesloten. De zwarte draad wordt op de - pool aangesloten (zwart). Als de accu vol en juist geïnstalleerd is klinkt er een piep signaal en het adapter lampje gaat knipperen. Wordt nu de stekker van de adapter in een wandkontaktdoos gestoken dan brandt het adapter lampje continu. De ingebouwde laad unit zorgt ervoor dat de accu continu geladen blijft. - Plaats de deksel terug in de centrale.
Voor de controle unit is het het beste dat deze tegen een muur/wand geplaatst wordt. Gebruik hiervoor het meegeleverde sjabloon. Zoek eerst een geschikte locatie voor montage, houd rekening met: - Het aansluiten van de adapter op de wandkontaktdocs. - Hang de centrale niet in de buurt van metaal. - Montage hoogte, minimaal 1 meter vanaf de grond. - Zorg dat het geluid van de ingebouwde sirene vrij spel heeft. - Bekabeling voor eventuele extra alarmgevers - telefoonaansluiting bij gebruik van de los leverbare telefoonkiezer SA126. 2.4. Functie van de lampjes (Led's)
Adapter(led 1)
aan -adapter is aangesloten. knippert -controle unit werkt alleen op de accu.
Aan (led 2)
en
- 2014
Groep 1 (led 3)
aan:
The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none exist in the GT. Hence, the result is inconsistent with the Ground Truth.
[Non-Text]
- (1)
aan:
aan:
uit:
-er is geen alarmmelding geweest.
Ppaniek (led 5) aan -er is een paniek of sabotage alarmmelding geweest, door middel van de paniek knop van de HA51R of het batterijklepje van de HA51M is geopend. uit: -er is geen alarmmelding geweest. Indien er een alarmmelding is gewecst zal de led van zone 1.2 of de paniek led blijven branden. Dit kan gewist worden door eerst op "aan" (centrale had u al uit gezet) en dan weer op "uit" te drukken op de afstandsbediening. 2.5. Huiscode programmeren
2.5. Huiscode programmeren
Ook in de controle unit moet een huiscode worden geprogrammeerd. De bediening van de controle unit gebeurt hoofdzakelijk met de afstandsbediening dus de huiscode die u hebt geprogrammeerd in de afstandsbediening moet worden overgezet. Dit is heel eenvoudig. - Zet de controle unit in de stand-by stand door de adapter in de wandkontaktdoos te plaatsen. Alleen de bovenste adapter led brandt continu. - Druk nu op de uit toets van de HA51R om de huiscode over te zenden. Twee geluidssignalen uit de centrale betekent dat de code is overgebracht. De centrale reageert nu volledig op de afstansbediening.
Wilt u de huiscode w zigen dient men eerst de centrale te resetten door de gehele spanning eraf te halen (accu+adapter) Stel een nieuwe huiscode in, herhaal de procedure van hierboven.
3. BEWEGINGSMELDER HA51P
3.1 Algemeen
Met de passief infra rood bewegingsmelder HA51P kan een complete ruimte beveiligd worden. De bewegingsmelder heeft een detectie gebied van 110 graden, en een detectie-afstand van circa 10 meter.
De detector reageert op plotselinge temperatuurs veranderingen binnen zijn detektiegebied. Dus zodra een persoon de beveiligde ruimte betreedt (binnen het detektiegebied) wordt hij onmiddellijk gesignaleerd. De bewegingsmelder zendt een signaal naar de controle unit met een alarmmelding als gevolg. De bewegingsmelder kan vlak op de muur of in een hoek gemonteerd worden.
3.2. Installatie
Klik het batterij klepje open met bijv. een muntstuk. Stel de huiscode in (pin 1 t.m. 8). Deze code moet weer hetzelfde zijn als in de afstandsbediening HA51R. Monteer de bewegingsmelder op ca 1.8 -2 meter hoogte.
LET OP!
HUISCODE
HUISCODE
Vermijd sterk wisselende luchtstromen (temperatuurswisseling). Deze kunnen veroorzaakt worden door o.a. slecht sluitende ramen, kachels, ventilatoren, brievenbussen en montage boven een radiator. De beste plaats is in een hoek, van een raam of deur afkijkend.
3.3. Test
Zet de controle unit in de uit (stand-by) stand met de afstandsbediening, installer een 9 volt alkaline batterij in de bewegingsdetector om de test te starten. Nadat de batterij geinstalleerd is brandt de rode led, na 1 minuut is de bewegingsnelder opgewarmd. Als de rode led uit is begint de test.
Loop nu door het detektiegebied, bij een detektie gaat de rode led kort branden. Heeft u het detectie gebied gecontroleerd verlaat dan de ruimte en wacht 1 minuut. De bewegingsmelder gaat dan automatisch naar de auto-stand (de led blijft nu uit om de batterij te sparen). De bewegingsmelder is nu gebruikskaar.
Wilt u terug naar de test stand verwijder de 9 volt batterij en wacht minimaal 30 sec. installeer de batterij opnieuw en herhaal de procedure. Indien de led brandt in de auto stand dan hebt u te maken met een te lage batterijspanning, vervang deze door een nieuwe alkaline batterij.
Het gebruik van bewegingsmelders is onbeperkt van de bewegingsmelders mag elkaar overlappen. 3.4. Huisdleren
De bewegingsmelder HA51P kan ook gebruikt worden in ruimtes
zorgen dat de hond niet maar personen die de ruimte betreden wel
gedetecteerd worden dient de bewegingsmelder ondersteboven op een hoogte van ca 1.2 meter gemonteerd te worden. Hierdoor
Onder de detector ontstaat een bewegingsvrije ruimte, personen die de detector passeren of een deur of raam welke geopend zal onmiddellijk gesignaleerd worden met een melding aan de controle unit tot gevolg.
4. DRAADLOOS MAGNEETKONTAKT HA51M
4.1 Algemeen
De zender wordt op de deurstijl en de magneet op de deur
verbroken en de zender zendt een signaal naar de controle unit
4.2 Batterij
magneetkontakten gebruikt)
Het magneetkontakt wordt net als met de afstandsbediening geleverd met een 12 volt alkaline batterij. Overtuig u er zelf van dat de batterij op de juiste manier in het batterijvak geplaatst wordt. (zie afbeelding) Het ledje licht op, het moment dat de deur of raam geopend wordt. De led dient tevens als indikatie voor de spanning van de batterij. Als de led zwakker op licht, moet de batterij vervangen worden. Maak alleen gebruik van alkaline batterijen type 23A-12V. (Houd de afstandsbediening bij de hand bij het verwisselen van de batterij)
5. SYSTEEM UITBREIDEN
Het systeem is onbeperkt uit te breiden met: - bewegingsmelders HA51P, - magneelkontakten HA51M, - afstandsbedieningen HA51R, - afstandscodesloten HA50C en - extra alarmgevers Alle huiscodes moeten wel gelijk worden in hieronder. 5.2) Afstandscodeslot HA50C.
Het draadloze afstandscodeslot HA50S is een waardevolle uitbreiding voor het systeem HA51. Hiermee kan op afstand bijvoorbeel bij de voordeur het systeem bediend worden. Het bosled kan met een zelf te programmen 4 dijferige pincode bediend worden. Het grootte voordeel is dat meerdere personen het systeem kunnen bedienen met een apparaat.
Het programmeren van het codeslot gaat zoals beschreven in de handleiding van dit codeslot. Bij het gebruik heeft een toels een andere functie. De toels met de twee zwarte en witte blokjes is de "vertraagd aan" toets.
5.3.AccU SA214
Deze kan geplaatst worden achter in de centrale. De accu heeft een dubbele functie: 1. Als noodstroom voorziening voor het geval de netspanning wegvalt (maximaal 48 uur') 2. Als extra voeding voor de aan te sluiten alarmmelders (zie hoofdstuk 5.4)
5.4. Alarmgevers.
De controle unit heeft een ingebouwde sirene deze produceert een fors geluid van 95 decibel. Wilt u gebruik maken van meerdere sirenes, flitslichten of een telefoonkezer dan is dit mogelijk. U kunt maximaal 5 alarmgevers aansluiten op de controle unit HA51. Het is wel noodzakelijk om bij extra alarmgevers altijd een accu te plaatsen (SA214). SA100 98 dB binnensirene SA101 115dB buitensirene SA105 110 dB PIEZO binnensirene SA109 90 dB alarmbel SA110A flitslicht SA113 115dB geveikast (sirene/flitslicht) SA100
SA113
SA105
SA109
7. Trouble shooting.

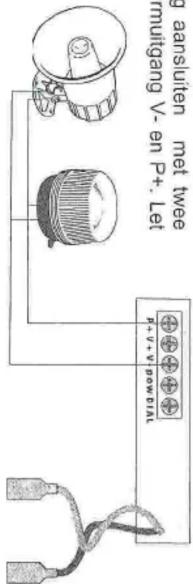

Deze alarmgevers kunt u eenvoudig aansluiten met twee draden in de controle unit, op de alarmuitgang V- en P+. Let hierbij goed op de polariteit - = zwart.
SA126 telefoonkiezer
Alarm via de telefoon. Na een alarmmelding neemt de telefoonkiezer kontakt op met de door u geprogrammeerde telefoonnummers. Een zelf in te spreken boodschap van maximaal 25 seconden wordt dan weergegeven. U kunt maximaal 4 telefoonnummers programmeren. Let op bij het aansluiten, maak de NO aansluiting, verwijder de jumper in de SA126 (of plaats op 1 pootje).
Met dit apparaat kunt u na een alarmmelding uw binnen en/of buitenverlichting laten branden. De insteltijd is minimaal 1 minuut en maximaal 1 uur. Op de SA128 kunnen lampen aangesloten worden tot maximaal 2000 watt.
6. Algemene tips en adviezen
Overtuig u zelf ervan dat alle componenten dezelfde huiscode hebben.
Maak altijd gebruik van een eigen huiscode. Op deze manier creëert u een uniek systeem. Verander dus ook altijd de codes die door de fabriek zijn ingesteld. Werk alleen aan uw installatie als er geen spanning op staat.
Zorg ervoor dat de adapter ten alle tijden in de wandkontaktdoos blijft zitten zodat de ingebouwde accu continu geladen blijft. Nu bij het wegvallen van de netspanning om wat voor een reden dan ook, blijft het systeem functioneren dankzij de accu.
Als de netspanning wegvalt en er is geen accu gemonteerd wordt de controle unit gereset. De huiscode moet dan opnieuw geprogrammeerd worden.
Monteer een bewegingsmelder HA51P niet recht boven een raam of radiator en let op tocht in een ruimte dit kan namelijk het functioneren van de bewegingsmelder beïnvloeden.
Zorg ervoor dat de afstand tussen de controle unit en de melders niet te groot is, zeker met betonnen muren en vloeren. Het zendbereik wordt dan aanzienlijk minder.
De afstand tussen magneet en zender (HA51M) mag niet groter worden als 3mm. anders is het kontakt verbroken met alarm tot gevolg. Houd hier dus rekening mee met slecht sluitende ramen en deuren.
alarm geluid:
inschakel vertragingstijd:
Uitschakel vertagingstijd:
15 sec. in "vertraagd aan" stand
15 sec in "vertraagd aan" stand
alarmduur:
12 Volt 100mA max. (zonder accu)
12 Volt 1,5A max. (met accu)
voltage adapter:
verbruik aan stand
verbruik stand-by:
16 volt DC. 550mA
8. Specifications
-verwijder de batterijen van alle melders en controleer deze met een batterijtester of een multimeter.
-test de melders een voor een tot de boosdoener is gevonden.
-stel in het complete systeem een andere huiscode in.
- kijk welke groep alarm geeft, groep 1 zijn de bewegingsmelders, groep 2 zijn de magneetkontakten.
-haal eerst de eventueel aangesloten extra alarmgevers los.
Vals alarm, wat te doen.
-afstand van de magneet en detektor is te groot max. 3mm of de aangegeven pijltjes zitten niet goed tegen over elkaar.
Controle unit ontvangt geen signalen van de magneetkontakt.
-de afstand tussen controle unit en maagneetkontakt is te groot.
-controleer of dat het batterij klepje goed gesloten is.
Controle unit ontvangt geen signalen van de bewegingsmelder. -de afstand tussen controle unit en bewegingsmelder is te groot. -controleer en vervang indien nodig de alkaline batterij. -controleer of alle huiscodes gelijk zijn.
Controle unit ontvangt helemaal geen signalen meer. -Stroom is uitgevallen, huiscode opnieuw programmeren m.b.v. afstandsbediening nadat de controle unit gereset is. (resetten controle unit: haal de adapter uit het stopkontakt en maak de accu los, wacht 2 minuten en sluit de controle unit opnieuw aan.) -controleer en vervang indien nodig alkaline batterij.
Led van de stroom brandt niet. - controleer of er spanning op de wandkontaktdoos zit. - controleer of de adapter juist in de centrale aangesloten is (polariteit).
Controle unit ontvangt helemaal geen signalen meer. -Stroom is uitgevallen, huiscode opnieuw programmeren m.b.v. afstar gereset is. (resetten controle unit: haal de adapter uit het stopkontakt minuten en sluit de controle unit opnieuw aan.) -controleer en vervang indien nodig alkaline batterij.
